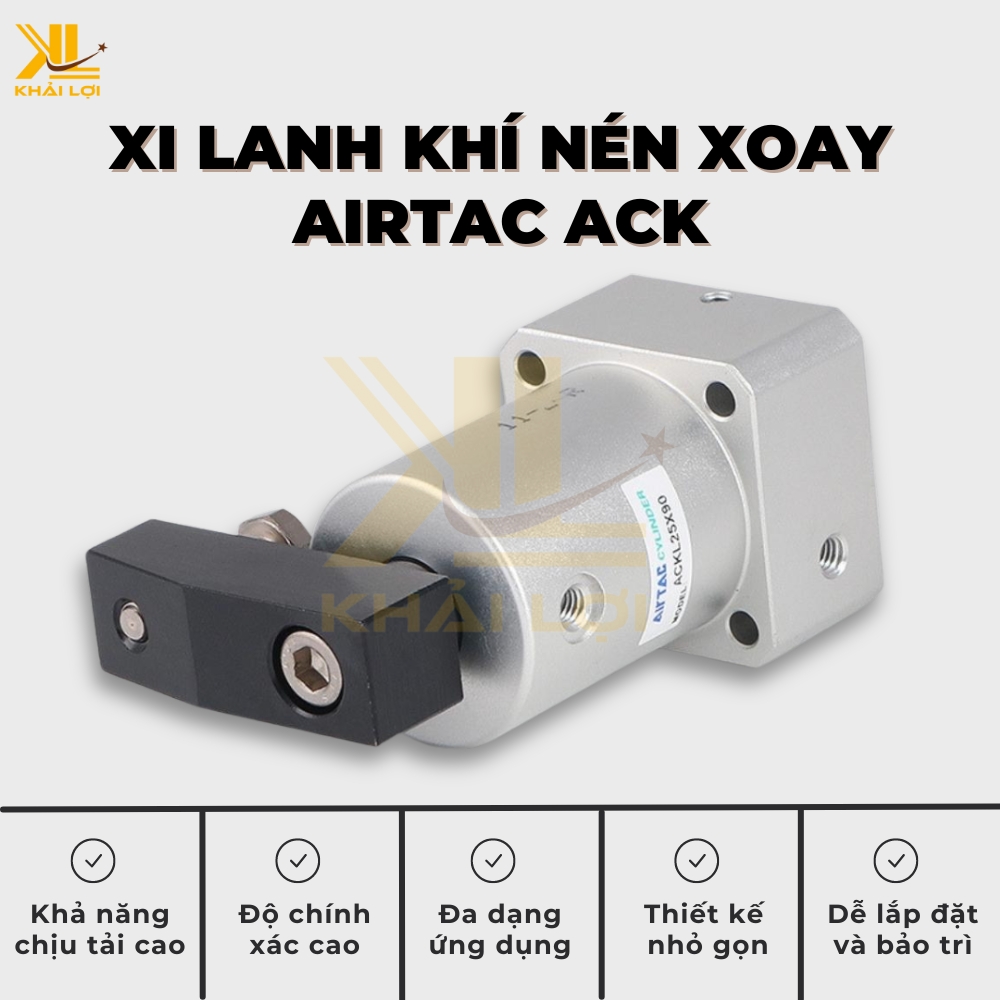

Xi Lanh Khí Nén Xoay Airtac ACK

Xi Lanh Khí Nén Xoay Airtac ACK là một trong những dòng sản phẩm nổi bật trong hệ thống tự động hóa khí nén, giúp chuyển đổi và điều khiển chuyển động xoay một cách chính xác và ổn định. Được sản xuất bởi Airtac, thương hiệu hàng đầu trong lĩnh vực thiết bị khí nén, xi lanh ACK mang lại hiệu suất cao và độ bền vượt trội. Khải Lợi, đơn vị phân phối chính thức sản phẩm Airtac tại Việt Nam, cam kết cung cấp sản phẩm chính hãng với chất lượng và dịch vụ tốt nhất.

Xi Lanh Khí Nén Xoay Airtac ACK Là Gì?

Xi lanh khí nén xoay AIRTAC ACK ACK-D  là một thiết bị chấp hành khí nén được sử dụng để tạo chuyển động xoay trong các hệ thống tự động hóa và máy móc công nghiệp. Nó hoạt động bằng cách sử dụng khí nén để đẩy piston di chuyển bên trong thân xi lanh, từ đó tạo ra momen xoắn để quay trục hoặc cánh tay gắn liền với xi lanh.

Đặc Điểm Nổi Bật của Xi Lanh Khí Nén Xoay Airtac ACK

• Thiết kế nhỏ gọn và chắc chắn: Xi lanh khí nén xoay Airtac ACK có thiết kế nhỏ gọn, dễ lắp đặt vào các hệ thống tự động hóa khác nhau mà không làm ảnh hưởng đến không gian làm việc.
• Khả năng xoay linh hoạt: Sản phẩm được thiết kế để thực hiện chuyển động xoay một cách linh hoạt, với khả năng điều chỉnh góc xoay từ 0 đến 180 độ, đáp ứng tốt các yêu cầu khắt khe của hệ thống khí nén.
• Chất liệu cao cấp: Xi lanh được chế tạo từ các vật liệu chất lượng cao, có khả năng chống mài mòn, đảm bảo độ bền lâu dài trong quá trình hoạt động.
• Hoạt động ổn định và độ chính xác cao: Xi lanh khí nén xoay Airtac ACK giúp kiểm soát chuyển động xoay với độ chính xác cao, giúp hệ thống hoạt động ổn định và hiệu quả.
• Bảo trì dễ dàng: Sản phẩm có thiết kế đơn giản, giúp việc bảo trì và thay thế linh kiện trở nên thuận tiện và dễ dàng.

Cấu Tạo của Xi Lanh Khí Nén Xoay Airtac ACK:

1. Thân xi lanh:

• Được làm từ nhôm hoặc thép, có độ bền cao và chịu được áp suất cao.
• Thân xi lanh có nhiệm vụ chứa các bộ phận bên trong của xi lanh và truyền lực từ piston sang đế xi lanh.
• Bề mặt bên trong của thân xi lanh được gia công nhẵn bóng để giảm ma sát giữa piston và thân xi lanh.

2. Nắp xi lanh:

• Được làm từ nhôm hoặc thép, có nhiệm vụ che chắn các bộ phận bên trong của xi lanh và giữ piston tại chỗ.
• Nắp xi lanh có các lỗ để lắp đặt cổng cấp khí nén, cổng xả khí nén và cảm biến hành trình.

3. Piston:

• Được làm từ nhôm hoặc thép, có nhiệm vụ biến chuyển năng lượng khí nén thành chuyển động quay.
• Piston có các vòng đệm để đảm bảo độ kín khít giữa piston và thân xi lanh.

4. Trục piston:

• Được làm từ thép, có nhiệm vụ truyền chuyển động từ piston sang thanh piston.
• Trục piston được cố định vào piston bằng vòng bi và chốt.

5. Thanh piston:

• Được làm từ thép, có nhiệm vụ tạo ra chuyển động quay.
• Thanh piston được lắp vào trục piston và có thể được kết nối với tải trọng cần di chuyển.

6. Cánh tay:

• Được làm từ nhôm hoặc thép, có nhiệm vụ kết nối thanh piston với tải trọng cần di chuyển.
• Cánh tay có thể được thiết kế với nhiều hình dạng khác nhau tùy theo ứng dụng.

7. Cổng cấp khí nén:

• Là nơi cung cấp khí nén cho xi lanh hoạt động.
• Cổng cấp khí nén được kết nối với nguồn cung cấp khí nén bằng ống dẫn khí nén.

8. Cổng xả khí nén:

• Là nơi xả khí nén ra khỏi xi lanh sau khi xi lanh hoàn thành hành trình.
• Cổng xả khí nén được kết nối với môi trường xung quanh bằng ống dẫn khí nén.

9. Cảm biến hành trình:

• Là thiết bị cảm biến vị trí của piston.
• Cảm biến hành trình được sử dụng để điều khiển hoạt động của xi lanh.

10. Các bộ phận khác:

• Xi lanh khí nén xoay AIRTAC ACK và ACK-D còn có thể có các bộ phận khác như: van điều chỉnh tốc độ, van điều chỉnh hành trình, van an toàn…

Chức Năng Chính của Xi Lanh Khí Nén Xoay Airtac ACK:

1. Cố định xi lanh:

• Đế xi lanh được bắt vít chắc chắn vào bề mặt lắp đặt, đảm bảo xi lanh không bị rung lắc hoặc di chuyển trong quá trình hoạt động.
• Giúp xi lanh chịu được tải trọng cao và mô-men xoắn lớn.
• Tăng độ chính xác và ổn định cho chuyển động xoay của xi lanh.

2. Truyền lực:

• Đế xi lanh truyền lực từ nguồn khí nén đến piston của xi lanh, tạo ra chuyển động xoay.
• Đảm bảo lực truyền đi đều đặn và ổn định, giúp xi lanh hoạt động trơn tru và hiệu quả.

3. Hỗ trợ bôi trơn:

• Một số đế xi lanh được tích hợp sẵn cổng cấp dầu mỡ để bôi trơn các bộ phận chuyển động của xi lanh.
• Giúp giảm ma sát, mài mòn và tiếng ồn, tăng tuổi thọ cho xi lanh.

4. Bảo vệ xi lanh:

• Đế xi lanh bảo vệ xi lanh khỏi bụi bẩn, nước và các tác nhân gây hại khác từ môi trường xung quanh.
• Giúp xi lanh hoạt động bền bỉ và ổn định trong thời gian dài.

Ngoài ra, đế xi lanh khí nén xoay AIRTAC ACK và ACK-D còn có một số chức năng khác như:

• Định vị xi lanh: Một số đế xi lanh có các lỗ định vị để giúp cố định xi lanh ở vị trí mong muốn.
• Điều chỉnh hành trình: Một số đế xi lanh có thể điều chỉnh hành trình của xi lanh bằng cách thay đổi vị trí lắp đặt.

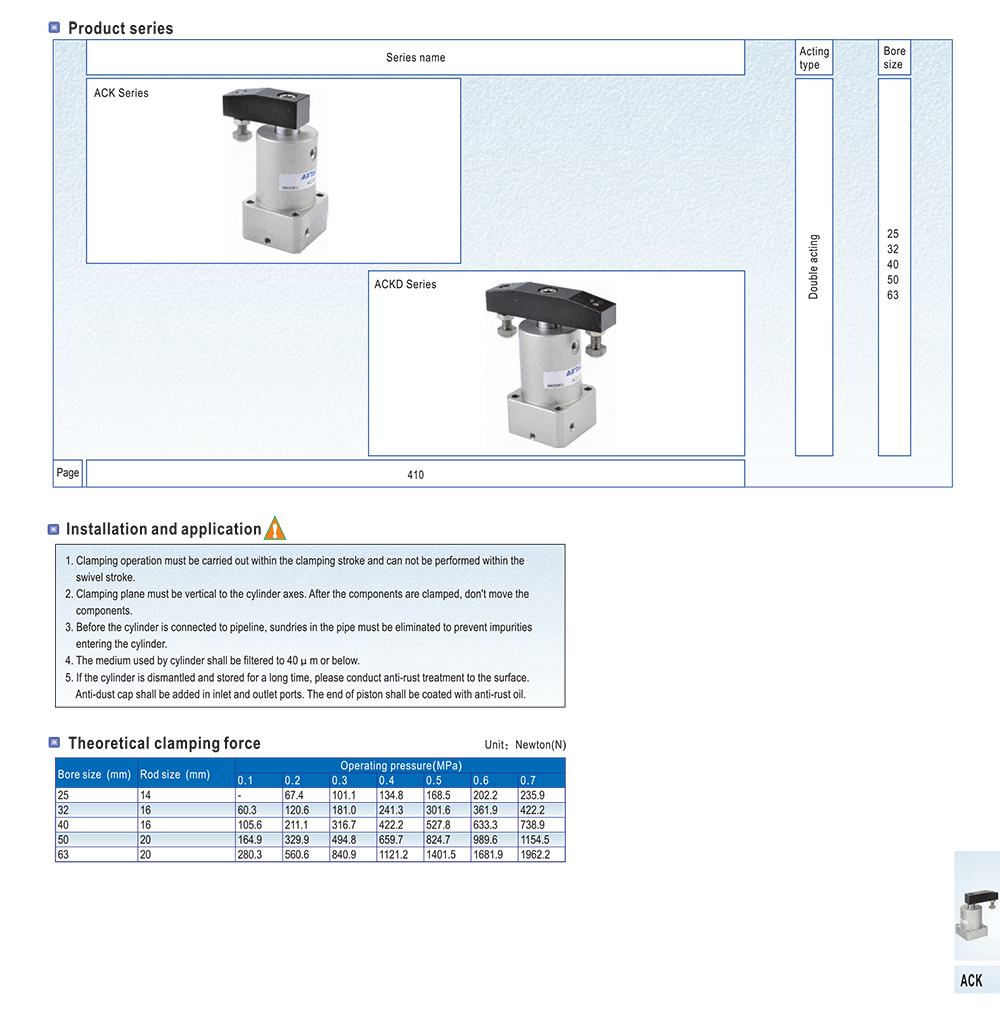

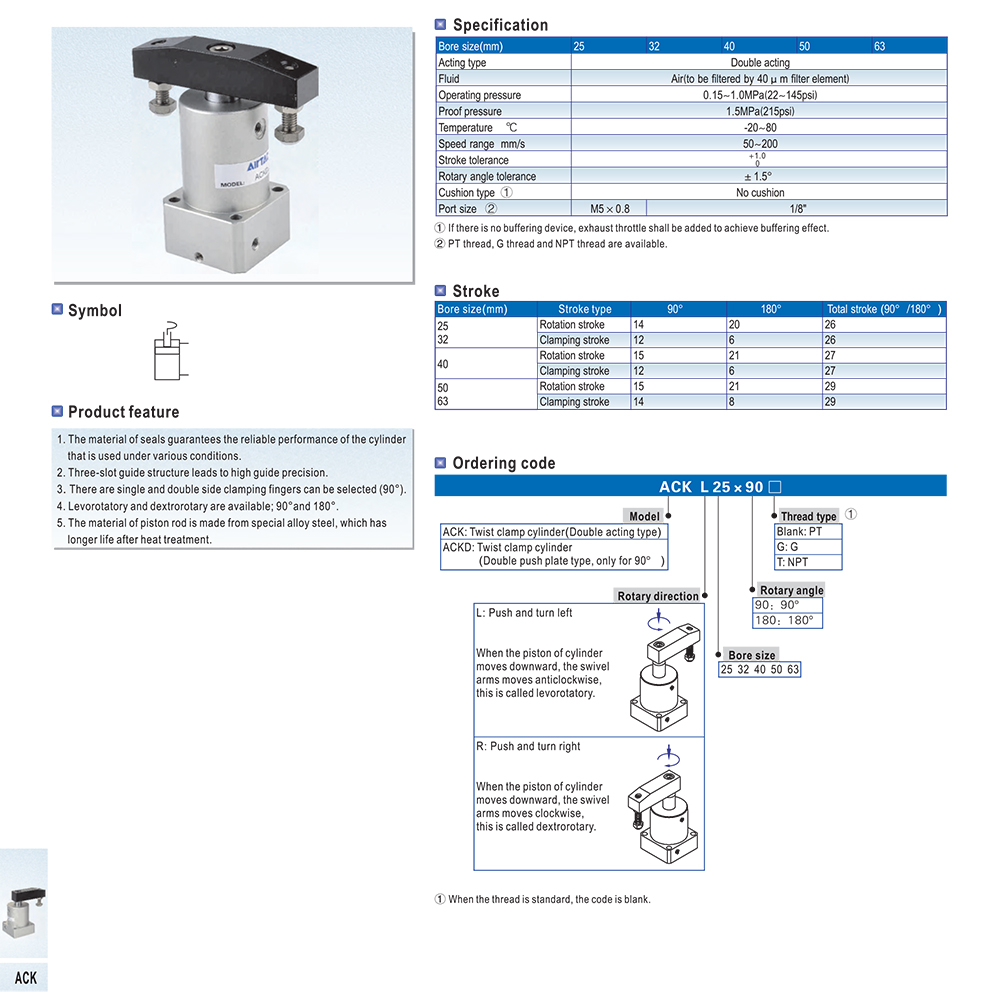

Các Mã Sản Phẩm Xi Lanh Khí Nén Xoay Airtac ACK :

Xi lanh khí nén xoay AIRTAC ACK :

• ACK25x90R: Piston 25 – Góc quay 90 – Xoay phải
• ACK32x90R: Piston 32 – Góc quay 90 – Xoay phải
• ACK40x90R: Piston 40 – Góc quay 90 – Xoay phải
• ACK50x90R: Piston 50 – Góc quay 90 – Xoay phải
• ACK63x90R: Piston 63 – Góc quay 90 – Xoay phải
• ACK25x180R: Piston 25 – Góc quay 180 – Xoay phải
• ACK32x180R: Piston 32 – Góc quay 180 – Xoay phải
• ACK40x180R: Piston 40 – Góc quay 180 – Xoay phải
• ACK50x180R: Piston 50 – Góc quay 180 – Xoay phải
• ACK63x180R: Piston 63 – Góc quay 180 – Xoay phải
• ACK25x90L: Piston 25 – Góc quay 90 – Xoay trái
• ACK32x90L: Piston 32 – Góc quay 90 – Xoay trái
• ACK40x90L: Piston 40 – Góc quay 90 – Xoay trái
• ACK50x90L: Piston 50 – Góc quay 90 – Xoay trái
• ACK63x90L: Piston 63 – Góc quay 90 – Xoay trái
• ACK25x180L: Piston 25 – Góc quay 180 – Xoay trái
• ACK32x180L: Piston 32 – Góc quay 180 – Xoay trái
• ACK40x180L: Piston 40 – Góc quay 180 – Xoay trái
• ACK50x180L: Piston 50 – Góc quay 180 – Xoay trái
• ACK63x180L: Piston 63 – Góc quay 180 – Xoay trái

Xi lanh khí nén xoay AIRTAC ACK :

• ACK25x90R-D: Piston 25 – Góc quay 90 – Xoay phải
• ACK32x90R-D: Piston 32 – Góc quay 90 – Xoay phải
• ACK40x90R-D: Piston 40 – Góc quay 90 – Xoay phải
• ACK50x90R-D: Piston 50 – Góc quay 90 – Xoay phải
• ACK63x90R-D: Piston 63 – Góc quay 90 – Xoay phải
• ACK25x90L-D: Piston 25 – Góc quay 90 – Xoay trái
• ACK32x90L-D: Piston 32 – Góc quay 90 – Xoay trái
• ACK40x90L-D: Piston 40 – Góc quay 90 – Xoay trái
• ACK50x90L-D: Piston 50 – Góc quay 90 – Xoay trái
• ACK63x90L-D: Piston 63 – Góc quay 90 – Xoay trái

Cách Lắp Đặt Xi Lanh Khí Nén Xoay Airtac ACK:

Dụng cụ cần thiết:

• Kìm
• Cờ lê
• Tua vít
• Lục giác
• Khớp nối khí nén
• Ống dẫn khí nén

Các bước lắp đặt:

1. Lắp đặt đế xi lanh:

• Xác định vị trí lắp đặt đế xi lanh trên khung máy hoặc thiết bị.
• Đặt đế xi lanh xuống vị trí đã xác định.
• Cố định đế xi lanh bằng bu lông hoặc vít.

2. Lắp đặt xi lanh vào đế:

• Đưa xi lanh vào vị trí trên đế xi lanh.
• Căn chỉnh các lỗ vít trên xi lanh với các lỗ vít trên đế xi lanh.
• Cố định xi lanh bằng bu lông hoặc vít.

3. Lắp đặt trục piston:

• Lắp trục piston vào piston của xi lanh.
• Cố định trục piston bằng vòng bi và chốt.

4. Lắp đặt khớp nối khí nén:

• Lắp khớp nối khí nén vào cổng cấp khí nén của xi lanh.
• Kết nối ống dẫn khí nén vào khớp nối khí nén.

5. Lắp đặt cảm biến hành trình (nếu có):

• Lắp đặt cảm biến hành trình vào vị trí thích hợp trên xi lanh hoặc khung máy.
• Kết nối cảm biến hành trình với bộ điều khiển.

6. Kiểm tra hoạt động:

• Cung cấp khí nén cho xi lanh.
• Kiểm tra xem xi lanh có hoạt động trơn tru và chính xác hay không.
• Điều chỉnh áp suất khí nén nếu cần thiết.

Vì Sao Nên Chọn Khải Lợi Phân Phối?

Khi chọn Khải Lợi, khách hàng sẽ nhận được nhiều lợi ích nổi bật, giúp đảm bảo sự hài lòng và tin tưởng trong quá trình hợp tác. Dưới đây là một số lý do nên chọn Khải Lợi:

1. Chất lượng sản phẩm cao: Khải Lợi cam kết cung cấp các sản phẩm có chất lượng vượt trội, đảm bảo độ bền và hiệu quả trong sử dụng. Các sản phẩm được kiểm tra kỹ lưỡng trước khi đến tay khách hàng.
2. Giá cả cạnh tranh: Khải Lợi cung cấp các sản phẩm với mức giá hợp lý, mang lại giá trị tốt nhất cho khách hàng so với các đối thủ trên thị trường.
3. Sự đa dạng sản phẩm: Khải Lợi cung cấp một loạt các sản phẩm đa dạng, phù hợp với nhiều nhu cầu và ứng dụng khác nhau, từ máy móc, thiết bị đến phụ kiện đi kèm.
4. Uy tín và kinh nghiệm: Với nhiều năm kinh nghiệm trong ngành, Khải Lợi đã xây dựng được uy tín và sự tin cậy từ khách hàng. Công ty luôn nỗ lực duy trì và phát triển các mối quan hệ đối tác bền vững.
5. Hỗ trợ kỹ thuật chuyên nghiệp: Khải Lợi có đội ngũ kỹ thuật viên giàu kinh nghiệm, sẵn sàng cung cấp dịch vụ bảo trì, sửa chữa và tư vấn kỹ thuật cho khách hàng.

Chọn Khải Lợi là đảm bảo cho sự thành công và hiệu quả trong công việc của bạn, nhờ vào sự kết hợp giữa chất lượng sản phẩm, dịch vụ tuyệt vời và cam kết lâu dài với khách hàng.

Tên Gọi Thông Dụng Khác của Xi Lanh Khí Nén Xoay Airtac ACK:

• Xi lanh khí nén quay AIRTAC ACK ACK-D
• Bình khí nén xoay AIRTAC ACK ACK-D
• Bộ chấp hành khí nén xoay AIRTAC ACK ACK-D
• Xi lanh khí nén góc AIRTAC ACK ACK-D
• Xi lanh khí nén hai tác động AIRTAC ACK ACK-D
• Xi lanh khí nén tiêu chuẩn AIRTAC ACK ACK-D
• Xi lanh khí nén nhỏ gọn AIRTAC ACK ACK-D
• Xi lanh khí nén giá rẻ AIRTAC ACK ACK-D

Kết Luận

Xi lanh khí nén xoay Airtac ACK là thiết bị lý tưởng cho các hệ thống tự động hóa yêu cầu chuyển động xoay chính xác và hiệu quả. Với thiết kế linh hoạt, độ bền cao và khả năng ứng dụng rộng rãi trong nhiều ngành công nghiệp, sản phẩm này chắc chắn sẽ là giải pháp hoàn hảo cho doanh nghiệp của bạn. Khải Lợi tự hào là nhà phân phối chính thức, mang đến sản phẩm chất lượng cùng dịch vụ hỗ trợ chuyên nghiệp.
