Van 1 Chiều Dĩa Inox

Van 1 Chiều Dĩa Inox – Giải Pháp Tối Ưu Ngăn Dòng Chảy Ngược Cho Hệ Thống Đường Ống

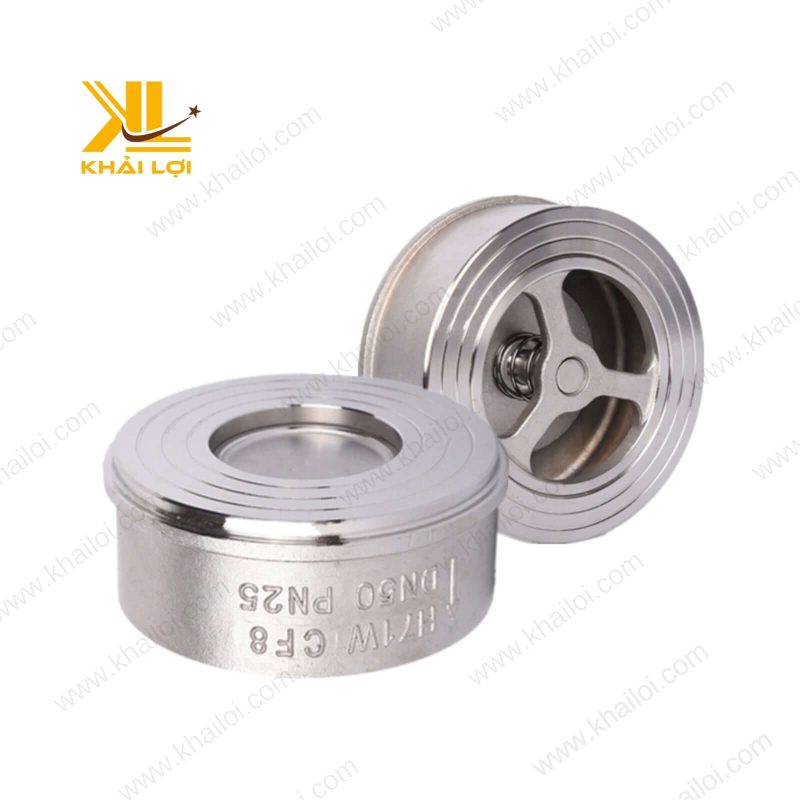

Giới Thiệu Sản Phẩm Van 1 Chiều Dĩa Inox

Van 1 Chiều Dĩa Inox, còn được biết đến với tên gọi van một chiều lá lật lò xo hoặc van một chiều dạng wafer, là một thiết bị tự động không thể thiếu trong các hệ thống đường ống công nghiệp và dân dụng.

Chức năng cốt lõi của nó là đảm bảo dòng chảy của lưu chất chỉ di chuyển theo một hướng duy nhất và tự động ngăn chặn ngay lập tức khi có hiện tượng dòng chảy ngược, bảo vệ các thiết bị quan trọng và duy trì sự ổn định của toàn bộ hệ thống.

Được phân phối chính hãng bởi Vật Tư Công Nghiệp Khải Lợi, sản phẩm Van 1 Chiều Dĩa Inox được chế tạo từ vật liệu thép không gỉ cao cấp (Inox 304, 316), mang lại độ bền cơ học, khả năng chống ăn mòn vượt trội và tuổi thọ hoạt động lâu dài.

Với thiết kế nhỏ gọn, trọng lượng nhẹ và cơ chế vận hành thông minh dựa trên sự cân bằng giữa áp suất dòng chảy và lực đẩy của lò xo, loại van này đã trở thành lựa chọn ưu tiên cho nhiều ứng dụng nhờ khả năng lắp đặt linh hoạt, hiệu suất làm kín cao và giảm thiểu hiện tượng búa nước.

Từ các hệ thống cấp nước sạch, xử lý nước thải, phòng cháy chữa cháy đến các dây chuyền sản xuất trong ngành thực phẩm, dược phẩm và hóa chất, Van 1 Chiều Dĩa Inox đóng một vai trò thầm lặng nhưng cực kỳ quan trọng.

Vật Tư Công Nghiệp Khải Lợi cam kết mang đến những sản phẩm van chất lượng, đạt tiêu chuẩn kỹ thuật, cùng dịch vụ tư vấn chuyên nghiệp, giúp khách hàng xây dựng một hệ thống đường ống an toàn, hiệu quả và kinh tế.

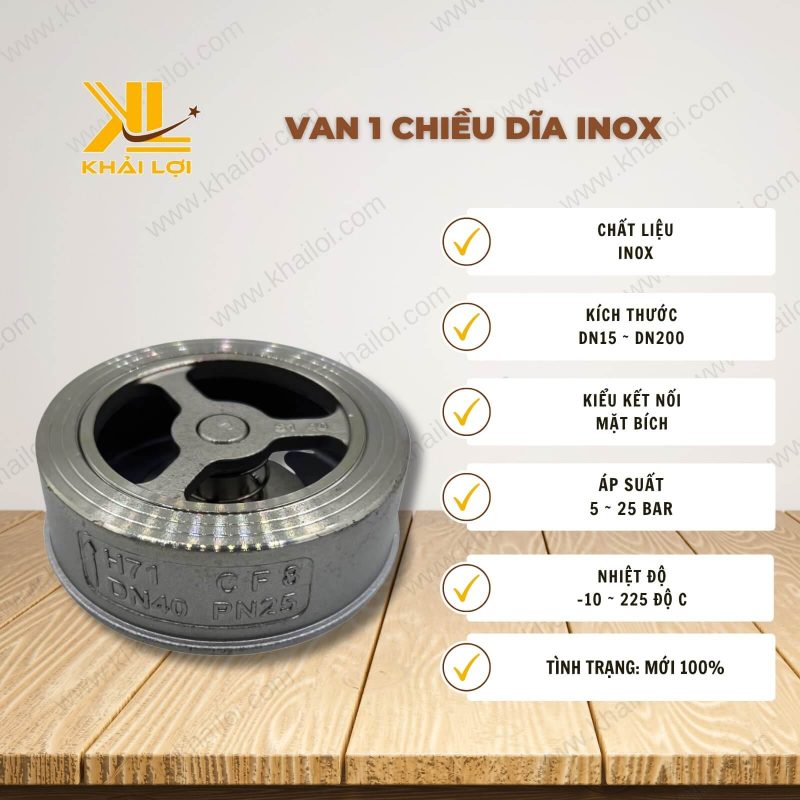

Thông Số Kỹ Thuật Chi Tiết Van 1 Chiều Dĩa Inox

• Vật liệu van: Inox 304 (SS304), Inox 316 (SS316)
• Đệm làm kín : EPDM, NBR, Viton (FKM), PTFE, hoặc Metal-to-Metal (Kim loại)
• Kích thước danh nghĩa: DN15 – DN200 (1/2″ – 8″)
• Áp suất làm việc: PN10, PN16, PN25 (tương đương 10 Bar, 16 Bar, 25 Bar)
• Nhiệt độ hoạt động: -10°C đến 225°C (phụ thuộc vào vật liệu đệm làm kín)
• Kiểu kết nối: Dạng kẹp Wafer (kẹp giữa hai mặt bích tiêu chuẩn)
• Tiêu chuẩn mặt bích tương thích: JIS (10K, 20K), ANSI (150LB, 300LB), DIN (PN10, PN16), BS
• Môi trường làm việc: Nước sạch, nước thải, dầu, khí, gas, hơi nóng, axit, hóa chất loãng.
• Tình trạng: Mới 100%
• Phân phối: Vật Tư Công Nghiệp Khải Lợi

Phân Tích Cấu Tạo Chuyên Sâu

Van 1 Chiều Dĩa Inox có thiết kế tinh gọn nhưng mỗi bộ phận đều được tính toán kỹ lưỡng để đảm bảo hiệu suất vận hành.

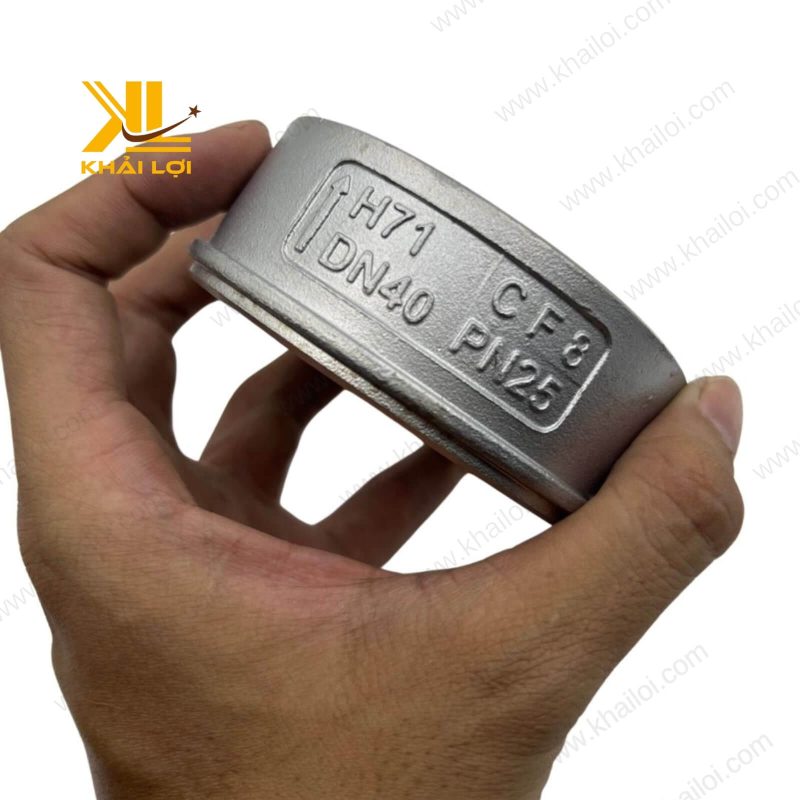

• Thân Van (Valve Body): Là một vòng kim loại mỏng, đúc nguyên khối từ inox, có vai trò như một khung đỡ cho các bộ phận bên trong. Thiết kế dạng wafer (không có mặt bích riêng) giúp van cực kỳ nhỏ gọn và nhẹ, được định vị và kẹp chặt giữa hai mặt bích của đường ống bằng các bu lông dài.

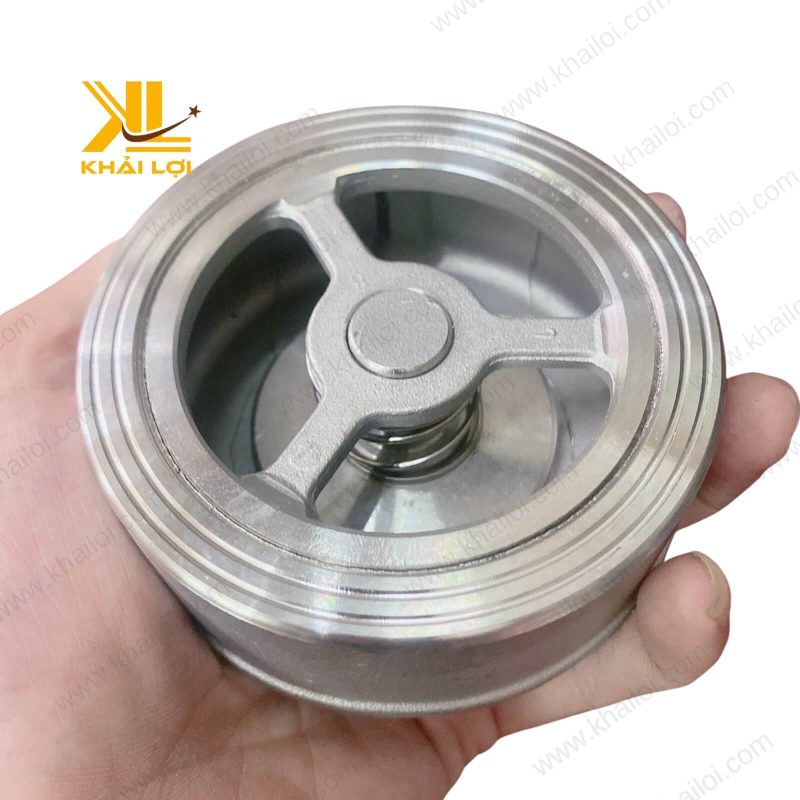

• Đĩa Van (Disc): Là bộ phận chính thực hiện việc đóng/mở. Đĩa van có hình tròn, được làm từ inox, có bề mặt được gia công nhẵn bóng để đảm bảo tiếp xúc hoàn hảo với đệm làm kín khi đóng, tạo ra độ kín khít cao.

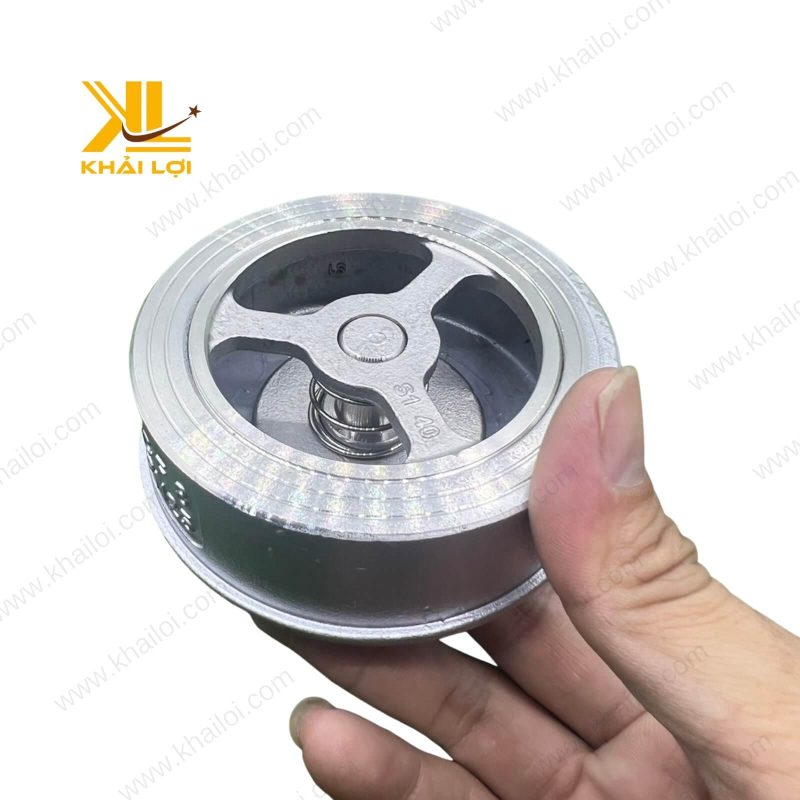

• Lò Xo (Spring): Được làm từ inox 316 để có độ đàn hồi tốt và chống ăn mòn. Lò xo luôn tác dụng một lực đẩy nhẹ lên đĩa van, giữ cho van ở trạng thái thường đóng. Đây là yếu tố then chốt giúp van có thể lắp đặt ở mọi phương (ngang, dọc, nghiêng) và giúp van đóng lại nhanh chóng, giảm thiểu búa nước.
• Trục Dẫn Hướng (Guide Stem): Là một trục kim loại cố định, xuyên qua tâm của đĩa van và lò xo. Trục này đảm bảo đĩa van chỉ có thể di chuyển tịnh tiến tới và lui một cách ổn định, không bị lệch hay kẹt trong quá trình vận hành.
• Đệm Làm Kín (Seat Seal): Là một vòng đệm được gắn cố định trên thân van, tại vị trí mà đĩa van sẽ tiếp xúc khi đóng lại. Vật liệu của đệm làm kín rất quan trọng, quyết định khả năng làm kín và giới hạn nhiệt độ, hóa chất của van. Nó có thể là kim loại (metal-seated) hoặc các vật liệu mềm như cao su EPDM, Viton, hoặc nhựa PTFE.

Chức Năng Cốt Lõi Và Vai Trò Trong Hệ Thống

• Ngăn Chặn Dòng Chảy Ngược (Backflow Prevention): Đây là chức năng quan trọng nhất. Van tự động đóng kín khi dòng chảy dừng hoặc có xu hướng chảy ngược, ngăn không cho lưu chất chảy ngược về các thiết bị phía trước như máy bơm, đồng hồ đo, gây hư hỏng hoặc sai số.
• Bảo Vệ An Toàn Cho Thiết Bị: Việc ngăn dòng chảy ngược giúp bảo vệ máy bơm khỏi hiện tượng “quay ngược” (back-spinning) có thể gây cháy động cơ. Nó cũng ngăn ngừa việc trộn lẫn các loại lưu chất trong các đường ống giao nhau.
• Giảm Thiểu Hiện Tượng Búa Nước (Water Hammer Mitigation): Nhờ có lò xo, đĩa van đóng lại rất nhanh và êm ngay khi dòng chảy dừng, trước khi cột nước kịp tạo ra một sóng áp suất ngược mạnh. Điều này giúp giảm đáng kể hiện tượng búa nước so với các loại van 1 chiều đóng chậm như van lá lật.
• Duy Trì Áp Lực Hệ Thống (Priming): Trong các hệ thống bơm, van 1 chiều giữ lại cột nước trong đường ống sau khi bơm dừng, giúp máy bơm không phải “mồi” lại từ đầu trong lần khởi động tiếp theo.

Hướng Dẫn Lắp Đặt Kỹ Thuật (Kiểu Kẹp Wafer)

Việc lắp đặt đúng cách van 1 chiều dạng wafer là cực kỳ quan trọng để đảm bảo van hoạt động chính xác.

1. Chuẩn bị: Vệ sinh sạch sẽ bề mặt của hai mặt bích trên đường ống. Kiểm tra để chắc chắn khoảng cách giữa hai mặt bích đủ lớn để đặt van vào một cách thoải mái.
2. Kiểm tra van: Kiểm tra van để đảm bảo không có hư hỏng, đĩa van có thể di chuyển tự do. Xác định đúng chiều dòng chảy của van (thường được đánh dấu bằng một mũi tên trên thân van).
3. Lắp đặt van: Tách nhẹ hai mặt bích của đường ống ra. Đặt van vào giữa hai mặt bích, đảm bảo van được định tâm chính xác với đường ống. Thân van có các lỗ hoặc tai định vị giúp việc này dễ dàng hơn.
4. Lắp gioăng và bu lông: Đặt hai gioăng làm kín (gasket) vào hai bên của van, giữa van và mặt bích ống. Luồn các bu lông dài xuyên qua lỗ của cả hai mặt bích (bu lông sẽ đi bên ngoài thân van).
5. Siết bu lông: Vặn tất cả các đai ốc bằng tay cho đến khi chặt đều. Sau đó, dùng cờ lê siết dần dần theo thứ tự chéo như hình ngôi sao để đảm bảo lực kẹp được phân bổ đồng đều lên thân van và gioăng.
6. Kiểm tra cuối cùng: Sau khi siết chặt, kiểm tra lại bằng cách nhấn nhẹ vào đĩa van (nếu có thể) để đảm bảo nó không bị kẹt bởi gioăng hoặc mặt bích. Vận hành thử hệ thống ở áp suất thấp để kiểm tra rò rỉ trước khi hoạt động hết công suất.

Nguyên Lý Hoạt Động Kỹ Thuật

Van 1 Chiều Dĩa Inox hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất.

• Trạng thái mở (Van cho phép dòng chảy đi qua): Khi máy bơm hoạt động, áp suất của dòng chảy (P1) ở phía đầu vào tác động lên bề mặt đĩa van. Khi lực do áp suất này tạo ra lớn hơn lực của lò xo (Fs) và áp suất ở đầu ra (P2), nó sẽ đẩy đĩa van ra khỏi vị trí đóng, nén lò xo lại và cho phép lưu chất chảy qua. Phương trình: Lực đẩy (P1) > Lực lò xo (Fs) + Lực cản (P2).
• Trạng thái đóng (Van ngăn dòng chảy ngược): Khi dòng chảy dừng hoặc đảo chiều, áp suất ở đầu vào (P1) giảm xuống hoặc bằng không. Lúc này, lực đẩy của lò xo (Fs), kết hợp với áp suất ngược từ đầu ra (P2), sẽ ngay lập tức đẩy đĩa van đóng chặt vào đệm làm kín. Quá trình này tạo ra một rào cản vững chắc, ngăn không cho lưu chất chảy ngược lại. Phương trình: Lực đẩy (P1) ≤ Lực lò xo (Fs) + Lực cản (P2).

Các Sự Cố Thường Gặp Và Giải Pháp Khắc Phục

• Sự cố 1: Van bị rò rỉ khi đóng
  • Nguyên nhân: Có vật cản (rác, cặn, sạn) kẹt giữa đĩa van và đệm làm kín; đệm làm kín bị mòn hoặc hư hỏng; bề mặt đĩa van bị xước.
  • Khắc phục: Tháo van ra khỏi đường ống để kiểm tra và vệ sinh sạch sẽ. Nếu đệm làm kín bị hỏng, cần thay thế van mới (đối với van nhỏ) hoặc thay đệm (đối với van lớn có thể sửa chữa).
• Sự cố 2: Van bị kẹt ở vị trí mở hoặc đóng
  • Nguyên nhân: Lò xo bị gãy; trục dẫn hướng bị cong vênh; có cặn bẩn cứng kẹt trong cơ cấu chuyển động.
  • Khắc phục: Tháo van để kiểm tra. Làm sạch cặn bẩn. Nếu các bộ phận cơ khí bên trong bị hỏng (lò xo, trục), giải pháp tốt nhất là thay thế van mới để đảm bảo an toàn.
• Sự cố 3: Van phát ra tiếng ồn (Chatter)
  • Nguyên nhân: Dòng chảy không ổn định hoặc quá thấp, khiến đĩa van dao động liên tục giữa vị trí đóng và mở. Van có thể được chọn với kích thước quá lớn so với lưu lượng thực tế.
  • Khắc phục: Kiểm tra lại các điều kiện vận hành của hệ thống (lưu lượng, áp suất). Cần tính toán và lựa chọn lại kích thước van cho phù hợp nếu cần thiết.

Ưu Điểm Vượt Trội Của Van 1 Chiều Dĩa Inox

• Thiết kế nhỏ gọn, trọng lượng nhẹ: Kiểu dáng wafer giúp van ngắn hơn và nhẹ hơn đến 80-90% so với các loại van 1 chiều truyền thống như van lá lật, giúp tiết kiệm không gian và chi phí vận chuyển, lắp đặt.
• Lắp đặt linh hoạt: Nhờ cơ chế đóng bằng lò xo, van có thể được lắp đặt ở mọi vị trí: đường ống ngang, dọc (hướng lên hoặc hướng xuống) mà vẫn đảm bảo hoạt động chính xác.
• Đóng nhanh, giảm búa nước: Lò xo giúp van đóng lại nhanh chóng trước khi dòng chảy ngược kịp hình thành vận tốc lớn, do đó giảm thiểu đáng kể nguy cơ xảy ra hiện tượng búa nước gây rung động và phá hủy đường ống.
• Độ bền và chống ăn mòn cao: Vật liệu inox 304/316 cho phép van hoạt động bền bỉ trong các môi trường nước, hóa chất, thực phẩm và nhiệt độ cao.
• Chi phí hợp lý: Với cấu trúc đơn giản, ít vật liệu, van 1 chiều dĩa thường có chi phí đầu tư ban đầu cạnh tranh hơn so với các loại van 1 chiều khác có cùng kích thước.

Nhược Điểm Và Các Giới Hạn Cần Lưu Ý

• Tổn thất áp suất cao hơn: Do thiết kế có đĩa van và lò xo nằm giữa dòng chảy, van tạo ra một lực cản và gây tổn thất áp suất (pressure drop) cao hơn so với van 1 chiều lá lật (swing check).
• Nhạy cảm với tạp chất: Không phù hợp cho các lưu chất chứa nhiều hạt rắn hoặc có độ nhớt cao vì chúng có thể làm kẹt cơ cấu chuyển động hoặc mài mòn đệm làm kín.
• Khó bảo trì, sửa chữa: Với các van kích thước nhỏ, thiết kế nguyên khối khiến việc tháo ra để sửa chữa các bộ phận bên trong là gần như không thể. Giải pháp thường là thay thế mới.

So Sánh Toàn Diện Với Các Loại Van 1 Chiều Khác

• So với Van 1 Chiều Lá Lật (Swing Check Valve): Van dĩa nhỏ gọn, nhẹ, đóng êm và có thể lắp đặt mọi hướng. Van lá lật cồng kềnh, nặng, chỉ nên lắp ống ngang, và dễ gây búa nước do đóng chậm, nhưng lại có ưu điểm là tổn thất áp suất rất thấp.
• So với Van 1 Chiều Lò Xo Dạng Cối (Piston Check Valve): Van dĩa đơn giản và kinh tế hơn. Van dạng cối có kết cấu phức tạp và đắt tiền hơn, nhưng hoạt động tốt trong các ứng dụng áp suất rất cao và dòng chảy có xung động.
• So với Van 1 Chiều Bi (Ball Check Valve): Van dĩa có cơ cấu dẫn hướng tốt hơn. Van bi thường được dùng cho các lưu chất có độ sệt hoặc chứa hạt rắn vì thiết kế đơn giản và ít bị kẹt hơn.

Lưu ý: Không nên so sánh van 1 chiều với các loại van điều khiển như van bi hay van bướm, vì chúng có chức năng hoàn toàn khác nhau (van 1 chiều tự động, van điều khiển dùng tay hoặc bộ truyền động).

Quy Trình Sản Xuất Và Kiểm Tra Chất Lượng

1. Đúc hoặc Rèn Thân Van: Phôi inox được nung nóng và đưa vào khuôn đúc hoặc khuôn rèn để tạo ra hình dạng thô của thân van dạng wafer.
2. Gia Công Cơ Khí: Thân van và đĩa van thô được đưa lên các máy tiện, phay CNC để gia công chính xác các bề mặt làm kín, các rãnh lắp đệm và lỗ dẫn hướng.
3. Sản Xuất Linh Kiện: Lò xo được cuốn từ dây inox 316. Các trục, chốt được tiện từ thanh inox đặc.
4. Lắp Ráp: Các bộ phận được lắp ráp lại với nhau một cách cẩn thận theo đúng thứ tự thiết kế.
5. Kiểm Tra Áp Lực: 100% sản phẩm sau khi lắp ráp phải trải qua bài kiểm tra rò rỉ. Van được kẹp vào một thiết bị chuyên dụng, sau đó bơm nước hoặc khí nén vào để kiểm tra độ kín của đệm làm kín và thân van ở áp suất cao.

Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp

• Hệ thống cấp nước và PCCC: Lắp sau máy bơm để giữ áp và ngăn nước chảy ngược về bể chứa.
• Ngành thực phẩm và đồ uống: Trong các đường ống dẫn sữa, bia, nước giải khát, đảm bảo dòng chảy một chiều và vệ sinh.
• Ngành hóa chất: Dùng cho các đường ống dẫn dung môi, axit loãng, hóa chất không có tính ăn mòn cao đối với inox 304/316.
• Hệ thống HVAC: Trong các đường ống nước nóng, lạnh của hệ thống Chiller, ngăn chặn sự lưu thông ngược không mong muốn.
• Công nghiệp dệt nhuộm, giấy: Trong các đường ống dẫn nước công đoạn, hóa chất pha loãng.

Thời Gian Giao Hàng Và Chính Sách Bảo Hành

• Thời gian giao hàng:
  • Hàng có sẵn: Giao hàng nhanh chóng trong 1-3 ngày trên toàn quốc.
  • Hàng gia công hoặc nhập khẩu: Thời gian từ 2-14 ngày (gia công) hoặc 15-30 ngày (nhập khẩu) tùy theo yêu cầu cụ thể.
• Chính sách bảo hành:
  • Van 1 Chiều Dĩa Inox từ Vật Tư Công Nghiệp Khải Lợi được bảo hành 12 tháng cho các lỗi của nhà sản xuất.
  • Hỗ trợ đổi trả sản phẩm nếu có lỗi kỹ thuật hoặc không đúng với quy cách đặt hàng.

Hướng Dẫn Bảo Trì Và Kiểm Tra Định Kỳ

• Kiểm tra định kỳ: Lên lịch kiểm tra trực quan hệ thống 6 tháng/lần để phát hiện sớm các dấu hiệu rò rỉ từ khu vực lắp van.
• Vệ sinh bộ lọc: Sự tồn tại của van phụ thuộc rất nhiều vào chất lượng lưu chất. Đảm bảo các bộ lọc Y-strainer phía trước được vệ sinh định kỳ để ngăn cặn bẩn đi tới van.
• Lập kế hoạch thay thế: Trong các hệ thống quan trọng, nên có kế hoạch thay thế van định kỳ (ví dụ sau 3-5 năm) thay vì chờ đến lúc nó hỏng, nhằm tránh rủi ro dừng sản xuất.

Câu Hỏi Thường Gặp (FAQ) Về Van 1 Chiều Dĩa Inox

1. Van này có thể lắp ở đường ống thẳng đứng được không? Có, nhờ có lò xo hỗ trợ, van có thể lắp ở mọi hướng, kể cả phương thẳng đứng (dòng chảy hướng lên hoặc xuống).
2. Áp suất tối thiểu để mở van là bao nhiêu? Áp suất này gọi là “cracking pressure”, phụ thuộc vào độ cứng của lò xo, thường rất nhỏ, khoảng 0.1-0.2 Bar.
3. Tại sao lại gọi là van kiểu “Wafer”? Vì nó có thân mỏng như một chiếc bánh xốp (wafer), được thiết kế để kẹp giữa hai mặt bích có sẵn của đường ống.
4. Khi nào nên dùng inox 316 thay vì 304? Nên dùng inox 316 cho các môi trường có tính ăn mòn cao hơn như nước biển, nước lợ, hoặc các loại hóa chất chứa clorua.
5. Van có gây ra tổn thất áp suất nhiều không? Có, nó gây ra tổn thất áp suất cao hơn so với van 1 chiều lá lật. Cần tính toán yếu tố này khi thiết kế hệ thống bơm.
6. Làm sao để chọn đúng loại đệm làm kín (seat)? EPDM dùng cho nước, Viton (FKM) dùng cho dầu và hóa chất, PTFE dùng cho hóa chất ăn mòn mạnh và nhiệt độ cao.
7. Van này có dùng cho hơi nóng được không? Được, nhưng cần chọn loại có đệm làm kín bằng PTFE hoặc kim loại (metal-seated) để chịu được nhiệt độ cao của hơi nóng.
8. Sự khác biệt giữa PN10 và PN16 là gì? Đây là cấp áp suất danh nghĩa. Van PN16 có thể chịu được áp suất làm việc cao hơn van PN10.
9. Lắp van ngược chiều có sao không? Nếu lắp ngược, van sẽ luôn ở trạng thái đóng và dòng chảy sẽ không thể đi qua được.
10. Van có cần bảo trì, bôi trơn không? Không, van hoạt động tự động và không có điểm nào cần bôi trơn. Việc bảo trì chủ yếu là giữ cho lưu chất sạch.
11. Tại sao van của tôi đóng lại có tiếng động? Có thể do áp suất ngược quá lớn hoặc lò xo đã bị yếu, khiến đĩa van va đập mạnh vào thân van.
12. Khải Lợi có các kích thước lớn hơn DN200 không? Có, chúng tôi nhận đặt hàng các kích thước lớn hơn theo yêu cầu của dự án.
13. Van có thể dùng cho thực phẩm được không? Có, nếu sử dụng loại có vật liệu inox 316 và đệm làm kín đạt tiêu chuẩn vi sinh (food-grade EPDM, PTFE).
14. Chiều dài bu lông cần thiết để lắp van là bao nhiêu? Bu lông cần đủ dài để xuyên qua hai mặt bích, hai gioăng và còn đủ ren để siết chặt hai đai ốc.
15. Nếu lò xo bị gãy thì sao? Nếu lò xo gãy, van sẽ không thể đóng kín hoàn toàn, đặc biệt ở các vị trí không phải ống ngang, và sẽ gây ra rò rỉ ngược.
16. Van này có chống cháy không? Bản thân van làm từ kim loại nên không cháy. Tuy nhiên, đệm làm kín bằng cao su/nhựa có thể bị hỏng ở nhiệt độ cao. Các ứng dụng chống cháy cần loại có đệm kim loại (fire-safe design).
17. Giá van phụ thuộc vào yếu tố nào? Giá phụ thuộc vào kích thước, vật liệu (inox 316 đắt hơn 304), và thương hiệu.
18. Làm sao để biết van đã đến lúc cần thay? Khi nó bắt đầu gây ra tiếng ồn bất thường, hoặc khi kiểm tra thấy có hiện tượng rò rỉ ngược về phía máy bơm.
19. Có thể dùng van này cho bột hoặc bùn không? Không nên. Bột và bùn sẽ nhanh chóng làm kẹt cơ cấu chuyển động và làm mòn các bộ phận của van.
20. Khải Lợi có cung cấp chứng chỉ vật liệu (CO/CQ) không? Có, chúng tôi cung cấp đầy đủ chứng chỉ chất lượng và xuất xứ cho các sản phẩm khi khách hàng yêu cầu.

Kết Luận

Với thiết kế thông minh, vật liệu bền bỉ và hiệu suất đáng tin cậy, Van 1 Chiều Dĩa Inox đã khẳng định vị thế là một giải pháp không thể thiếu để kiểm soát dòng chảy và bảo vệ an toàn cho các hệ thống đường ống.

Sự nhỏ gọn, linh hoạt trong lắp đặt và khả năng giảm thiểu búa nước làm cho nó trở thành sự lựa chọn kinh tế và hiệu quả cho một loạt các ứng dụng công nghiệp.

Vật Tư Công Nghiệp Khải Lợi tự hào là nhà cung cấp các sản phẩm van chất lượng, cam kết mang đến cho khách hàng sự an tâm về mặt kỹ thuật và sự hài lòng về dịch vụ, góp phần vào sự thành công và vận hành bền vững của mọi dự án.
