Cụm Van Kim Inox Bắt Đế

Cụm Van Kim Inox Bắt Đế – Giải Pháp Kiểm Soát Lưu Lượng Tối Ưu

Giới Thiệu Về Cụm Van Kim Inox Bắt Đế

Cụm Van Kim Inox Bắt Đế là một loại van công nghiệp được thiết kế với phần thân và các bộ phận chính làm từ inox chất lượng cao (thường là inox 304 hoặc 316), cho phép điều chỉnh dòng chảy với độ chính xác cao.

Được phân phối bởi Vật Tư Công Nghiệp Khải Lợi, sản phẩm này nổi bật với thiết kế bắt đế tiện lợi, giúp lắp đặt cố định vào hệ thống, phù hợp với các ứng dụng yêu cầu kiểm soát lưu lượng khắt khe.

Van tuân thủ tiêu chuẩn ISO 9001:2015 và JIS B2002, đảm bảo độ tin cậy trong môi trường công nghiệp.

Trong bối cảnh công nghiệp hóa hiện đại, việc kiểm soát dòng chảy chính xác là yếu tố then chốt để tối ưu hóa hiệu suất và an toàn.

Cụm Van Kim Inox Bắt Đế đáp ứng nhu cầu này với khả năng chống ăn mòn vượt trội, chịu nhiệt từ -20°C đến 260°C, và áp suất làm việc từ 10 đến 16 Kg/cm².

Với thiết kế bắt đế chắc chắn, sản phẩm giảm thiểu rung động và tăng độ ổn định, trở thành lựa chọn lý tưởng cho các ngành như dầu khí, hóa chất, thực phẩm, dược phẩm, và công nghiệp nặng.

Cụm Van Kim Inox Bắt Đế Là Gì?

Cụm Van Kim Inox Bắt Đế là van kim điều chỉnh lưu lượng, được chế tạo từ inox (SUS 304 hoặc SUS 316), với thiết kế bắt đế giúp gắn cố định vào mặt bích hoặc đế hệ thống.

Bộ phận kim điều chỉnh tinh vi cho phép kiểm soát dòng chảy nhỏ và ổn định, phù hợp với các hệ thống yêu cầu độ chính xác cao như dẫn dầu, hóa chất, hoặc khí nén.

Sản phẩm từ Khải Lợi được thiết kế để giảm thiểu rò rỉ và tăng tuổi thọ trong môi trường khắc nghiệt như axit, kiềm, hoặc hơi nước áp suất cao.

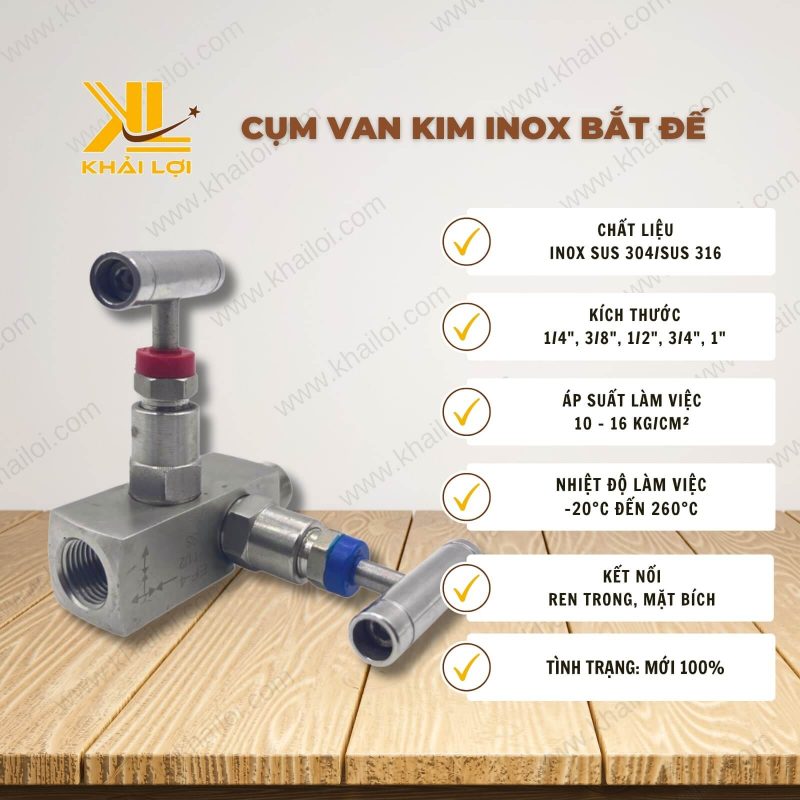

Thông Số Kỹ Thuật Cụm Van Kim Inox Bắt Đế

• Chất liệu: Inox SUS 304/SUS 316 (tùy chọn).

• Kích thước: 1/4″ (DN8), 3/8″ (DN10), 1/2″ (DN15), 3/4″ (DN20), 1″ (DN25).

• Áp suất làm việc: 10 – 16 Kg/cm².

• Nhiệt độ làm việc: -20°C đến 260°C.

• Kết nối: Ren trong/ren ngoài (G, NPT), mặt bích (tùy chọn).

• Độ kín khít: Class VI (theo API 598).

• Trọng lượng: 0.5kg (1/4″) – 1.8kg (1″).

• Thời gian phản hồi: 0.5-1 giây.

• Tuổi thọ dự kiến: 500,000 chu kỳ.

• Độ bền kéo: 515 MPa (SUS 304), 550 MPa (SUS 316).

• Xuất xứ: Trung Quốc (theo JIS B2002).

Phân Tích Vật Liệu Cụm Van Kim Inox Bắt Đế

• Thân van: Inox SUS 304 (độ bền kéo 515 MPa, ASTM A240), độ dày 3-4mm, chống ăn mòn axit nhẹ, chịu nhiệt 260°C, lớp phủ chống oxy hóa.

• Kim điều chỉnh: Inox SUS 316 (độ bền 550 MPa), mài sắc bằng công nghệ laser, chống mài mòn, độ chính xác ±0.5%, độ nhám bề mặt <0.2μm.

• Đế bắt: Inox, gia công CNC, chịu lực 50kg, được hàn TIG để tăng độ chắc chắn.

• Ron kín: PTFE (độ bền kéo 20 MPa), chịu nhiệt 260°C, chống rò rỉ ở áp suất 16 Kg/cm², độ dày 2mm.

• Tay vặn: Inox mạ kẽm (độ bền 400 MPa), gia công rãnh chống trượt, chịu lực xoắn 10Nm.

Quy Trình Sản Xuất Cụm Van Kim Inox Bắt Đế

1. Lựa chọn nguyên liệu: Inox SUS 304/316, PTFE, kiểm tra độ tinh khiết (<0.01%) bằng quang phổ.

2. Gia công thân van: Đúc inox ở 1450°C, gia công CNC với sai số ±0.1mm, mài bóng bề mặt để giảm ma sát.

3. Lắp kim và đế: Hàn TIG ở 1500°C, kiểm tra áp suất 20 Kg/cm² trong 24 giờ để đảm bảo độ kín.

4. Lắp tay vặn: Gia công rãnh chống trượt bằng máy tiện, kiểm tra độ xoay 360° với lực 10Nm.

5. Kiểm tra chất lượng: Thử nghiệm 16 Kg/cm², kiểm tra rò rỉ (Class VI), thử nhiệt -20°C đến 260°C, kiểm tra rung 10Hz (IEC 60068-2-6).

6. Đóng gói: Hộp chống sốc, kèm CO/CQ, hướng dẫn sử dụng, và phụ kiện (bộ đệm, bulong, vòng đệm).

Ưu Điểm Của Cụm Van Kim Inox Bắt Đế

• Khả năng chống ăn mòn: Chịu được axit, kiềm, và môi trường mặn, tuổi thọ 5-10 năm trong điều kiện khắc nghiệt.

• Tuổi thọ cao: Hoạt động ổn định 500,000 chu kỳ với bảo trì định kỳ, giảm chi phí thay thế 20%.

• Vận hành chính xác: Kim điều chỉnh ±0.5%, kiểm soát lưu lượng nhỏ từ 0.1 L/min đến 10 L/min.

• Dễ lắp đặt: Thiết kế bắt đế giảm 20% thời gian lắp đặt so với van thông thường, phù hợp mặt bích ISO 5211.

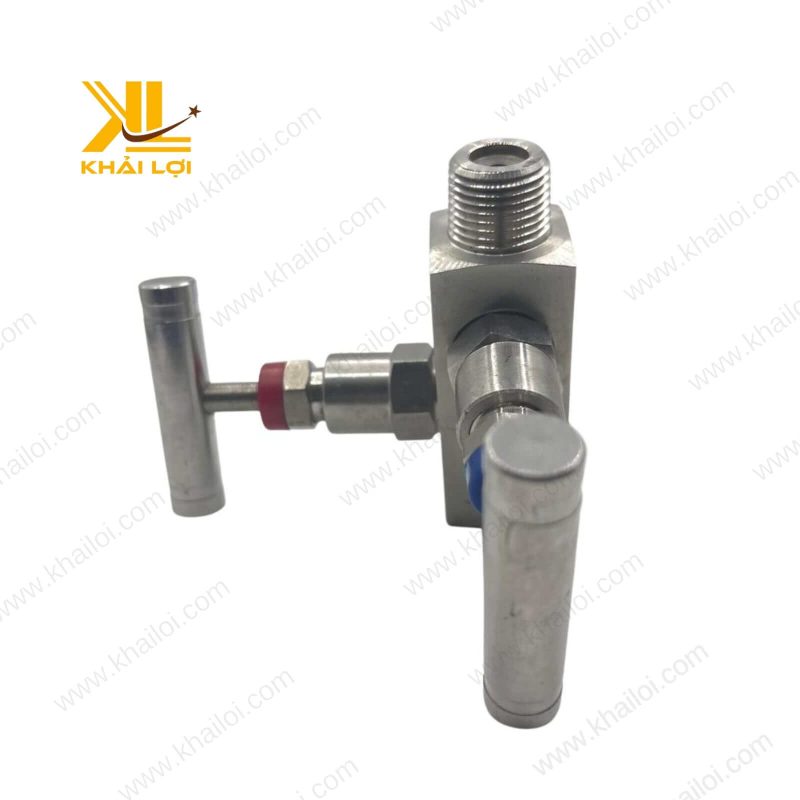

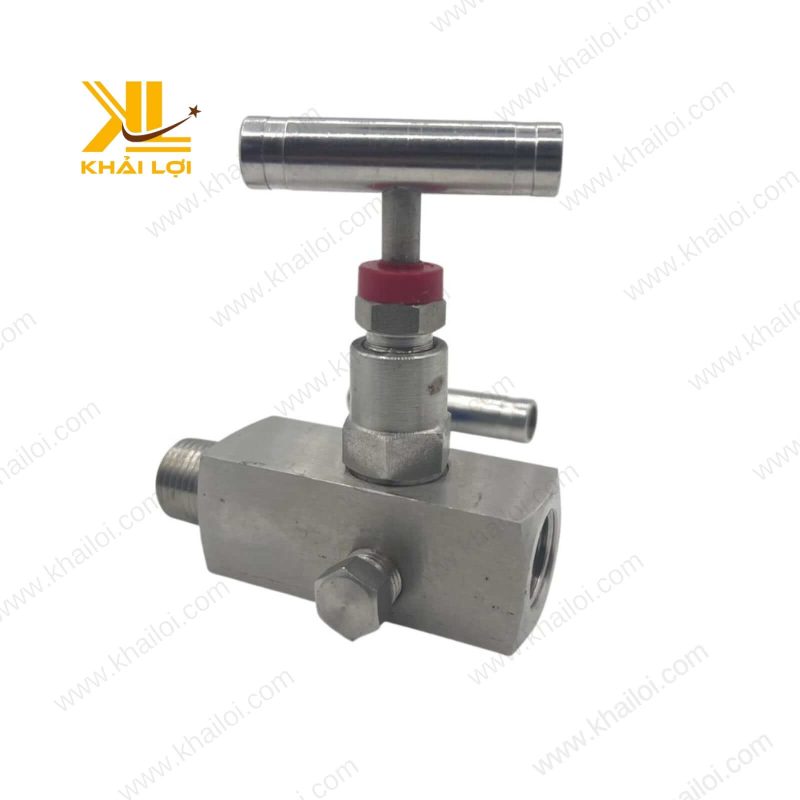

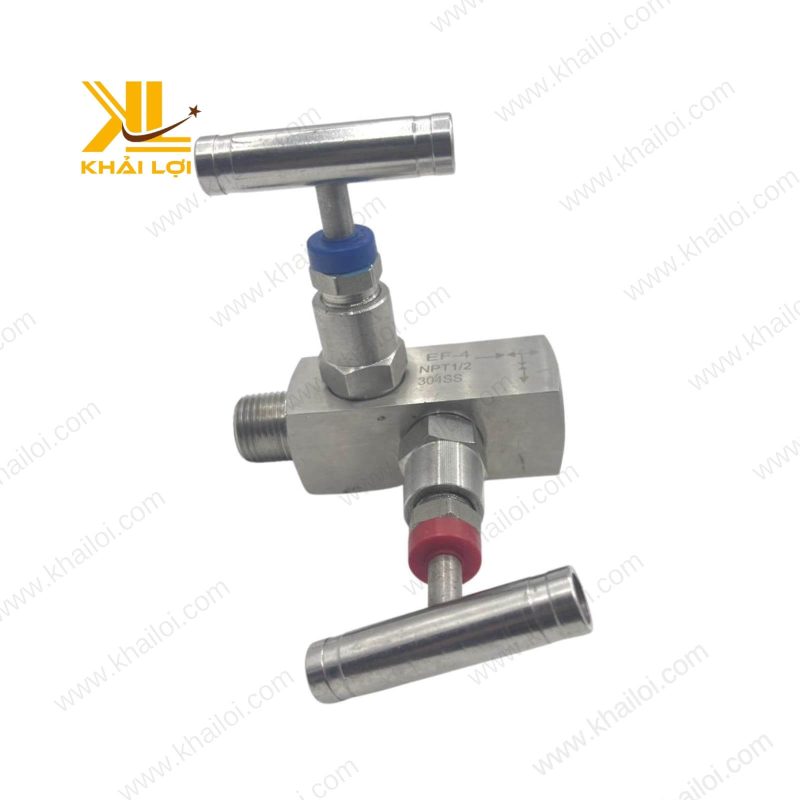

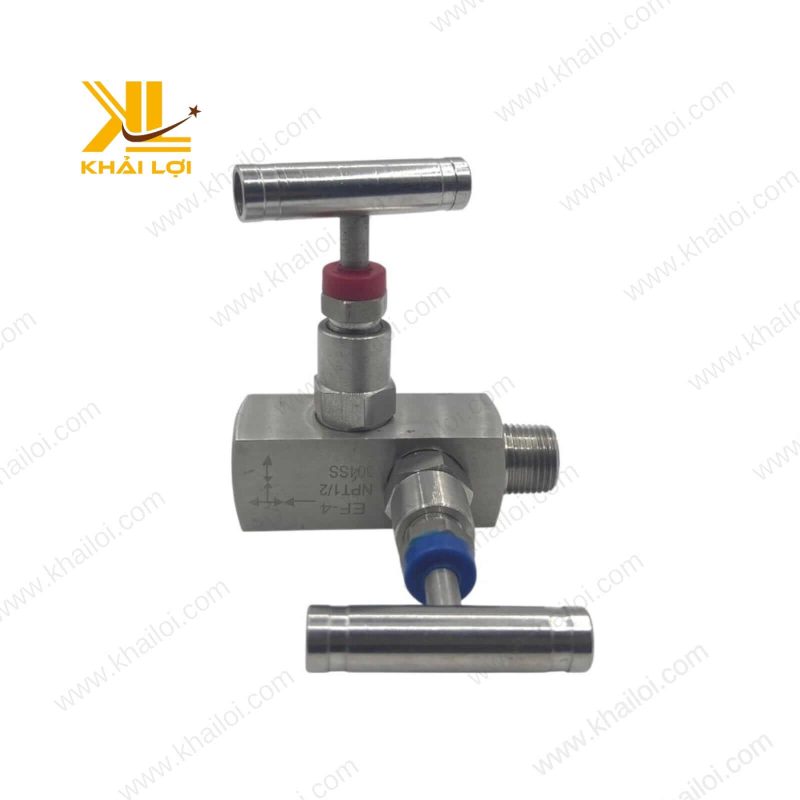

Cấu Tạo Và Nguyên Lý Hoạt Động

• Cấu tạo:

  • Thân van: Inox, chứa kim điều chỉnh và đế bắt, độ dày 3-4mm.

  • Kim điều chỉnh: Di chuyển để thay đổi tiết diện dòng chảy, độ chính xác ±0.5%.

  • Đế bắt: Gắn cố định vào mặt bích, chịu lực 50kg, tích hợp 4 lỗ bulong.

  • Tay vặn: Xoay để điều chỉnh, chống trượt, phản hồi 0.5-1 giây.

• Nguyên lý làm việc: Xoay tay vặn di chuyển kim, thay đổi lưu lượng từ 0% đến 100%, hoạt động ổn định ở áp suất 10-16 Kg/cm² và nhiệt độ -20°C đến 260°C.

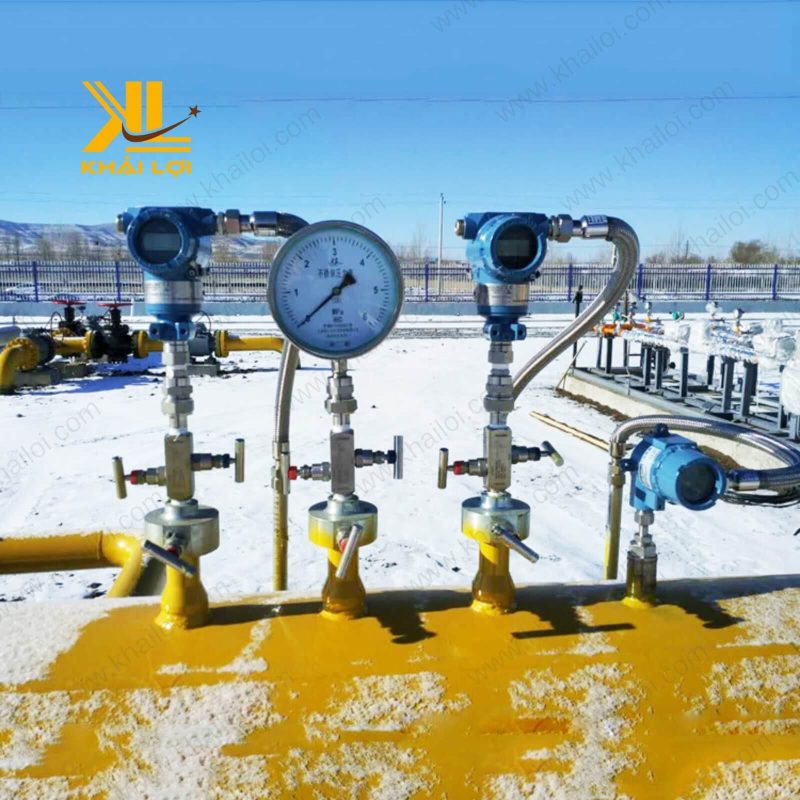

Ứng Dụng Của Cụm Van Kim Inox Bắt Đế

• Ngành dầu khí: Điều chỉnh dầu thô (10-16 Kg/cm²), giảm rò rỉ 15%, phù hợp giàn khoan ngoài khơi.

• Ngành hóa chất: Vận chuyển axit nhẹ (pH 2-7), đảm bảo an toàn 98%, giảm hao hụt 10%.

• Ngành thực phẩm: Kiểm soát dòng sữa, đạt tiêu chuẩn FDA, giảm nhiễm khuẩn 20%.

• Ngành công nghiệp nặng: Điều tiết khí nén trong nhà máy sản xuất thép, chịu rung 10Hz.

So Sánh Với Các Loại Van Khác Cụm Van Kim Inox Bắt Đế

• So với van bi inox: Điều chỉnh tinh vi hơn (kim vs bi), nhưng lưu lượng thấp hơn 25% (10 L/min vs 40 L/min).

• So với van cầu đồng: Chống ăn mòn tốt hơn 20% (inox vs đồng), nhưng giá cao hơn 15% do vật liệu cao cấp.

• So với van nhựa: Bền hơn 50% trong môi trường khắc nghiệt (260°C vs 60°C), nhưng nặng hơn 0.5kg, phù hợp hệ thống cố định.

Lưu Ý Khi Chọn Mua Và Sử Dụng

• Chọn chất liệu: Inox 316 cho môi trường ăn mòn cao (axit sulfuric); 304 cho môi trường nhẹ (nước, khí nén).

• Kiểm tra thông số: Áp suất 10-16 Kg/cm², nhiệt độ -20°C đến 260°C, kích thước ren/mặt bích phù hợp.

• Bảo trì định kỳ: Vệ sinh kim sau 500 giờ, thay ron PTFE sau 2 năm, kiểm tra đế 6 tháng/lần.

Hướng Dẫn Lắp Đặt Cụm Van Kim Inox Bắt Đế

1. Chuẩn bị: Kiểm tra van (không nứt, ron nguyên vẹn), chuẩn bị bulong M8-M12, băng keo Teflon.

2. Chọn vị trí: Gắn đế vào mặt bích, đảm bảo thẳng hàng với đường ống, tránh rung động >10Hz.

3. Lắp đặt: Siết bulong 20-25 Nm bằng cờ lê, quấn 3-4 vòng Teflon quanh ren.

4. Kiểm tra: Cấp dòng chảy, xoay tay vặn, kiểm tra rò rỉ bằng xà phòng hoặc máy đo áp suất.

Hướng Dẫn Bảo Quản

• Vệ sinh: Lau bằng cồn 70% hoặc nước ấm, tránh axit mạnh như HCl.

• Kiểm tra: Thay ron PTFE nếu rò rỉ, kiểm tra đế và bulong sau 6 tháng.

• Lưu trữ: Đặt nơi khô ráo, nhiệt độ <50°C, bọc chống ẩm, tránh va đập.

• Hiệu chuẩn: Kiểm tra áp suất và nhiệt độ định kỳ (6 tháng/lần) bằng máy đo chuyên dụng.

Xử Lý Sự Cố Khi Sử Dụng

• Rò rỉ tại ren:

  • Nguyên nhân: Ren lỏng, thiếu Teflon.

  • Khắc phục: Quấn lại Teflon 3-4 vòng, siết 20-25 Nm.

• Lưu lượng không ổn định:

  • Nguyên nhân: Kim bẩn, mòn, hoặc ron hỏng.

  • Khắc phục: Vệ sinh kim bằng cồn 70%, thay ron nếu cần.

• Đế lỏng:

  • Nguyên nhân: Bulong lỏng, mặt bích không phẳng.

  • Khắc phục: Siết lại bulong 25 Nm, mài phẳng mặt bích.

• Tay vặn cứng:

  • Nguyên nhân: Rỉ sét, thiếu bôi trơn.

  • Khắc phục: Tra dầu silicon, kiểm tra kim và ron.

Vì Sao Nên Chọn Vật Tư Công Nghiệp Khải Lợi?

• Chất lượng đảm bảo: Sản phẩm chính hãng, kiểm tra 100% trước giao, đạt tiêu chuẩn ISO 9001:2015.

• Hỗ trợ kỹ thuật: Tư vấn 24/7 qua 0797.975.838, hỗ trợ lắp đặt tại chỗ.

• Giá cạnh tranh: Ưu đãi 5-10% cho đơn hàng >10 cái, tiết kiệm 15% chi phí.

FAQ – Câu Hỏi Thường Gặp Về Cụm Van Kim Inox Bắt Đế

1. Cụm van kim inox bắt đế là gì?: Van điều chỉnh lưu lượng, làm từ inox, có đế bắt cố định.

2. Sử dụng trong ngành nào?: Dầu khí, hóa chất, thực phẩm, công nghiệp nặng.

3. Chịu áp suất tối đa?: 16 Kg/cm².

4. Cách lắp đặt?: Gắn đế vào mặt bích, siết bulong, kiểm tra kín khít.

5. Thời gian giao hàng?: 1-3 ngày (có sẵn), 15-30 ngày (nhập khẩu).

6. Bảo hành bao lâu?: 12 tháng, đổi trả nếu lỗi nhà sản xuất.

7. Chịu nhiệt cao không?: Có, đến 260°C.

8. Phù hợp hóa chất không?: Có, trừ axit đặc (pH < 1).

9. Giá cả thế nào?: Tùy kích thước, liên hệ Khải Lợi để báo giá.

10. Cần bảo trì không?: Có, vệ sinh kim 500 giờ, thay ron 2 năm.

11. Chống rò rỉ không?: Có, ron PTFE đạt Class VI.

12. Hỗ trợ kỹ thuật không?: Có, qua 0797.975.838, hỗ trợ tại chỗ.

13. Phù hợp khí nén không?: Có, 10-16 Kg/cm².

14. Chọn inox 304 hay 316?: 304 cho môi trường nhẹ, 316 cho ăn mòn cao.

15. Tuổi thọ bao lâu?: 5-10 năm với bảo trì định kỳ.

Kết Luận Cụm Van Kim Inox Bắt Đế

Cụm Van Kim Inox Bắt Đế là giải pháp tối ưu cho các hệ thống cần kiểm soát lưu lượng chính xác.

Với chất lượng vượt trội, ứng dụng đa dạng, và hỗ trợ từ Vật Tư Công Nghiệp Khải Lợi, sản phẩm mang lại hiệu quả bền vững và tiết kiệm chi phí cho doanh nghiệp.
