Bảng Tra Kích Thước Ren Tiêu Chuẩn: Cẩm Nang Kỹ Thuật Cho Ngành Cơ Khí 2026

Trong lĩnh vực cơ khí chế tạo và lắp ráp đường ống, ren (thread) là yếu tố kỹ thuật then chốt quyết định độ chính xác và khả năng chịu lực của mối ghép. Việc sử dụng sai kích thước ren dù chỉ 0.1mm cũng có thể dẫn đến hỏng hóc thiết bị, rò rỉ lưu chất hoặc gãy vỡ chi tiết trong quá trình vận hành.

Bài viết này từ Khải Lợi sẽ cung cấp bảng tra kích thước ren tiêu chuẩn phổ biến nhất hiện nay (ISO, ANSI, JIS) và các lưu ý kỹ thuật quan trọng giúp kỹ sư, thợ máy lựa chọn vật tư chính xác.

1. Phân Loại Các Hệ Ren Tiêu Chuẩn Phổ Biến

Trên thị trường hiện nay tồn tại nhiều tiêu chuẩn ren khác nhau, tùy thuộc vào khu vực địa lý và ứng dụng cụ thể. Dưới đây là 3 hệ ren cơ bản nhất:

1.1. Ren Hệ Mét (Metric Thread – Ký hiệu: M)

Đây là hệ ren được sử dụng rộng rãi nhất tại Việt Nam và Châu Âu, tuân theo tiêu chuẩn ISO.

• Đặc điểm: Profin ren hình tam giác đều, góc đỉnh ren là 60°.
• Đơn vị đo: Milimet (mm).
• Ký hiệu: M + Đường kính danh nghĩa x Bước ren (Ví dụ: M10x1.5 nghĩa là đường kính ngoài 10mm, bước ren 1.5mm).
• Ứng dụng: Phổ biến trên bu lông, đai ốc, vít cấy trong máy móc công nghiệp.

1.2. Ren Hệ Inch (Unified Thread – Ký hiệu: UNC/UNF)

Thường được sử dụng trên các thiết bị nhập khẩu từ Mỹ, Anh, Nhật.

• Đặc điểm: Góc đỉnh ren thường là 55° hoặc 60°. Bước ren được tính bằng số vòng ren trên chiều dài 1 inch (TPI – Threads Per Inch).
• Phân loại:
  • UNC (Unified National Coarse): Ren bước thô.
  • UNF (Unified National Fine): Ren bước mịn.
• Ví dụ: 1/4″-20 UNC (Đường kính 1/4 inch, 20 vòng ren/inch).

1.3. Ren Ống (Pipe Thread – Ký hiệu: BSP, NPT)

Chuyên dùng cho các mối nối đường ống dẫn khí, nước, dầu, yêu cầu độ kín khít cao.

• NPT (National Pipe Thread): Tiêu chuẩn Mỹ, góc ren 60°, dùng băng tan để làm kín.
• BSP (British Standard Pipe): Tiêu chuẩn Anh, sử dụng phổ biến tại Châu Á và Châu Âu.
• Các kích thước thông dụng: 1/8″, 1/4″, 3/8″, 1/2″, 3/4″, 1″

1.4. Ren Truyền Động (Ren Vuông & Ren Thang)

Đây là nhóm ren đặc biệt dùng để truyền lực và chuyển động trong cơ cấu máy.

• Ren Vuông (Square Thread):
  • Đặc điểm: Tiết diện ren hình vuông, góc sườn ren 90°.
  • Ưu điểm: Hiệu suất truyền lực cao, giảm ma sát tối đa.
  • Ứng dụng: Kích nâng, êtô, các cơ cấu chịu tải trọng dọc trục lớn.
• Ren Thang (Trapezoidal Thread – Ký hiệu: Tr):
  • Đặc điểm: Tiết diện hình thang cân, góc đỉnh ren 30°.
  • Ký hiệu: Tr + Đường kính ngoài x Bước ren (Ví dụ: Tr40x7).
  • Ưu điểm: Dễ gia công hơn ren vuông, độ bền chân ren cao, cho phép tự định tâm tốt.
  • Ứng dụng: Vít me máy tiện, máy phay CNC, máy ép vít.

Xem thêm sản phẩm Ren tại đây

2. Bảng Tra Kích Thước Ren Hệ Mét (Tiêu Chuẩn ISO)

Dưới đây là bảng thông số kỹ thuật tóm tắt cho các loại ren hệ mét thông dụng nhất trong gia công và lắp ráp:

Ký hiệu ren	Đường kính ngoài (mm)	Bước ren chuẩn (mm)	Đường kính lỗ khoan (mm)
M6 x 1.0	6.00	1.00	5.00
M8 x 1.25	8.00	1.25	6.80
M10 x 1.5	10.00	1.50	8.50
M12 x 1.75	12.00	1.75	10.20
M16 x 2.0	16.00	2.00	14.00
M20 x 2.5	20.00	2.50	17.50
M24 x 3.0	24.00	3.00	21.00

Lưu ý: Đối với các mối ghép yêu cầu độ chính xác cao hoặc chịu rung động mạnh, kỹ thuật viên nên cân nhắc sử dụng ren bước mịn (Fine Pitch) thay vì bước chuẩn.

3. Quy Trình Xác Định Và Kiểm Tra Ren Chính Xác

Để đảm bảo mua đúng loại vật tư thay thế hoặc gia công chi tiết mới, cần thực hiện quy trình kiểm tra sau:

1. Đo đường kính ngoài (OD): Sử dụng thước kẹp (caliper) đo đường kính đỉnh ren của bu lông hoặc đường kính trong của đai ốc.

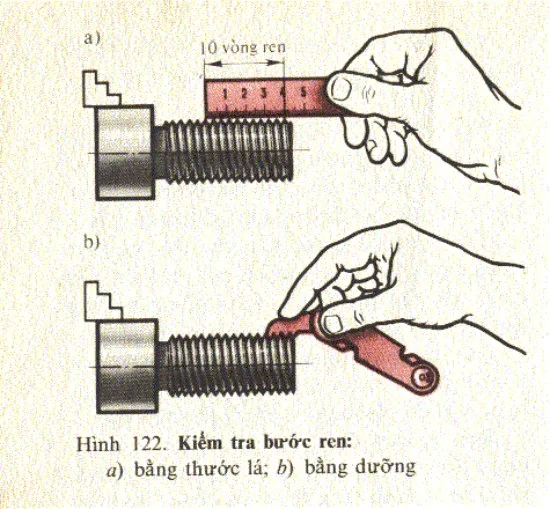

2. Đo bước ren (Pitch):
   • Với ren mét: Đo khoảng cách giữa 2 đỉnh ren liên tiếp (mm).
   • Với ren inch: Đếm số đỉnh ren nằm trong khoảng cách 1 inch.

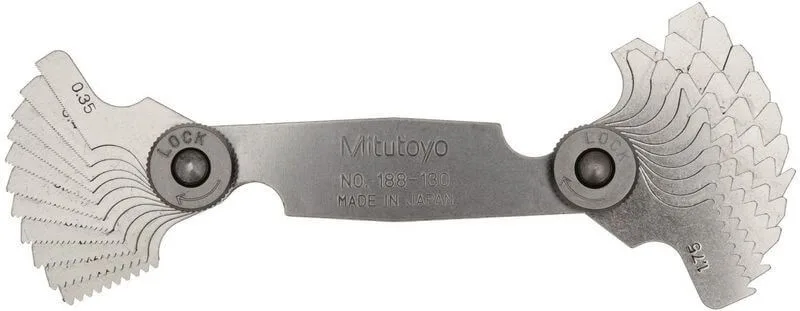

   • Khuyến nghị: Nên sử dụng dưỡng đo ren (thread gauge) để có kết quả chính xác nhất.
3. Tra cứu bảng tiêu chuẩn: Đối chiếu thông số đo được với các bảng tiêu chuẩn (ISO, ANSI, JIS) để xác định chính xác mã ren.

Tìm hiểu về ISO là gì? tại đây

4. Lợi Ích Của Việc Sử Dụng Bảng Tra Ren Tiêu Chuẩn

Việc tuân thủ và tra cứu chính xác bảng kích thước ren mang lại những lợi ích kỹ thuật thiết thực:

• Đảm bảo tính lắp lẫn (Interchangeability): Giúp các chi tiết máy sản xuất ở các nơi khác nhau có thể lắp ráp ăn khớp hoàn toàn, thuận tiện cho việc bảo trì và thay thế linh kiện.
• Tăng độ chính xác gia công: Giúp người vận hành máy và bộ phận QC kiểm soát dung sai kích thước, tránh sai hỏng hàng loạt.
• Tối ưu hóa thiết kế: Kỹ sư thiết kế có thể chọn đúng loại ren phù hợp với yêu cầu chịu lực (ren thô chịu lực tốt, ren mịn chịu rung động tốt, ren thang truyền động chính xác).
• Tiết kiệm chi phí: Hạn chế việc phải gia công lại hoặc hủy bỏ phôi liệu do sai lệch thông số ren.

5. Các Tiêu Chuẩn Ren Phổ Biến Đang Áp Dụng Tại Việt Nam

Tại thị trường Việt Nam, các sản phẩm cơ khí và vật tư kim khí thường tuân theo các hệ tiêu chuẩn quốc tế sau:

Tiêu chuẩn	Tên đầy đủ	Phạm vi áp dụng chính
ISO 261 / TCVN	Metric ISO Thread	Tiêu chuẩn toàn cầu và Việt Nam cho ren hệ mét (bu lông, đai ốc).
ANSI B1.1	Unified Inch Screw Threads	Tiêu chuẩn Mỹ cho ren hệ inch (UNC, UNF).
JIS B0205	Japanese Industrial Standard	Tiêu chuẩn Nhật Bản, thường gặp trên máy móc, thiết bị nhập khẩu từ Nhật.
BS 21 / ISO 7	British Standard Pipe	Tiêu chuẩn ren ống (BSP), dùng rộng rãi trong hệ thống cấp thoát nước, PCCC tại Việt Nam.
DIN 103	ISO Metric Trapezoidal Threads	Tiêu chuẩn Đức cho ren thang, dùng trong máy công cụ chính xác.

6. Những Lưu Ý Kỹ Thuật Khi Lắp Ghép Ren

• Không lắp lẫn hệ ren: Tuyệt đối không cố vặn ren hệ mét vào ren hệ inch (và ngược lại) dù kích thước có vẻ tương đồng. Việc này sẽ phá hủy bước ren và làm hỏng chi tiết.
• Sử dụng chất bôi trơn: Khi gia công hoặc lắp ráp bu lông đai ốc lớn, cần sử dụng mỡ hoặc dầu chống rỉ để tránh hiện tượng cháy ren (galling) do ma sát nhiệt.
• Làm kín ren ống: Đối với ren ống (NPT/BSP), bắt buộc sử dụng băng tan PTFE hoặc keo khóa ren chuyên dụng để đảm bảo hệ thống không bị rò rỉ áp suất.
