Bảng Tra Ren Hệ Mét, Ren Mỹ và Ren Thông Dụng 2025

Trong quá trình bảo trì, sửa chữa máy móc, không ít lần anh em kỹ thuật phải “đau đầu” vì những loại ren không quen thuộc, đặc biệt là khi tiếp xúc với các thiết bị nhập khẩu từ nhiều quốc gia. Việc xác định sai loại ren không chỉ làm mất thời gian mà còn có thể gây hư hỏng cho cả thiết bị và phụ tùng thay thế.

Để giúp anh em giải quyết vấn đề này một cách nhanh chóng và chính xác, Khải Lợi đã tổng hợp một bảng tra cứu đầy đủ các hệ ren phổ biến nhất hiện nay, bao gồm ren hệ Mét, ren Mỹ (hệ Inch) và các loại ren ống thông dụng.

Xem thêm sản phẩm của Khải Lợi tại đây

1. Tại Sao Bảng Tra Ren Này Quan Trọng?

• Tiết kiệm thời gian: Thay vì phải tìm kiếm trên các diễn đàn hoặc tài liệu rời rạc, bạn chỉ cần một bảng tra duy nhất để xác định nhanh chóng loại ren cần tìm.
• Đảm bảo độ chính xác: Các thông số được tổng hợp từ tiêu chuẩn kỹ thuật, giúp bạn tự tin hơn khi lựa chọn phụ tùng thay thế hoặc gia công.
• Tránh sai sót tốn kém: Lắp sai ren có thể làm hỏng bước ren, gây rò rỉ áp suất, hoặc làm giảm độ bền của mối ghép. Sử dụng bảng tra sẽ giúp hạn chế tối đa những rủi ro này.

2. Ren Hệ Mét (Metric Thread) là gì?

Đặc điểm: Đây là hệ ren được sử dụng rộng rãi nhất trên thế giới, đặc biệt là ở châu Âu và châu Á.

• Đơn vị đo: Mọi kích thước (đường kính, bước ren) đều được đo bằng milimet (mm).
• Góc đỉnh ren: Luôn là 60∘.
• Ký hiệu: Bắt đầu bằng chữ M (ví dụ: M10x1.5).
  • M: Ký hiệu hệ Mét.
  • 10: Đường kính ngoài danh nghĩa (mm).
  • 1.5: Bước ren – khoảng cách giữa hai đỉnh ren liền kề (mm).
• Phân loại phổ biến: Ren thô (coarse) và Ren mịn (fine). Ren thô thường được dùng mặc định nếu không ghi bước ren (ví dụ: M10).

3. Ren Mỹ (Inch Thread) là gì?

Đặc điểm: Hệ ren phổ biến ở Hoa Kỳ, Canada và một số ngành công nghiệp cụ thể. Đây còn được gọi là ren hệ Inch.

• Đơn vị đo: Kích thước được đo bằng inch (“).
• Góc đỉnh ren: Luôn là 60∘.
• Ký hiệu: Thường bao gồm kích thước đường kính và số ren trên mỗi inch (TPI – Threads Per Inch).
  • Phân loại phổ biến:
    • UNC (Unified National Coarse): Ren thô, dùng cho lắp ráp nhanh, cần độ bền cao. (Ví dụ: 1/4′′−20 UNC – đường kính 1/4 inch, 20 ren/inch).
    • UNF (Unified National Fine): Ren mịn, dùng cho các ứng dụng cần độ chính xác cao, chống tự tháo lỏng tốt.
    • UNEF (Unified National Extra Fine): Ren siêu mịn.

4. Ren Thông Dụng là gì?

“Ren thông dụng” trong bối cảnh kỹ thuật thường dùng để chỉ các loại ren chuyên dụng cho mục đích kết nối ống dẫn (thủy lực, khí nén, nước) hoặc các ứng dụng đặc thù khác ngoài ren hệ Mét và hệ Mỹ tiêu chuẩn.

• Ren ống (Pipe Threads):
  • Ren BSP (British Standard Pipe): Phổ biến ở Anh, châu Âu, Úc.
    • BSPP (Parallel – Song song): Ren trụ, thường dùng gioăng làm kín.
    • BSPT (Tapered – Côn/Chóp): Ren côn, làm kín nhờ sự ép chặt giữa ren.
  • Ren NPT (National Pipe Taper): Phổ biến ở Mỹ. Đây là loại ren côn (1∘47′), làm kín nhờ sự ép chặt của đỉnh ren và chân ren.
  • Ren JIS (Japanese Industrial Standard): Ren ống Nhật Bản.
• Đặc điểm: Các loại ren này thường có góc đỉnh ren là 55∘ (BSP) hoặc 60∘ (NPT) và được đo bằng kích thước ống danh nghĩa, không phải đường kính ngoài thực tế.

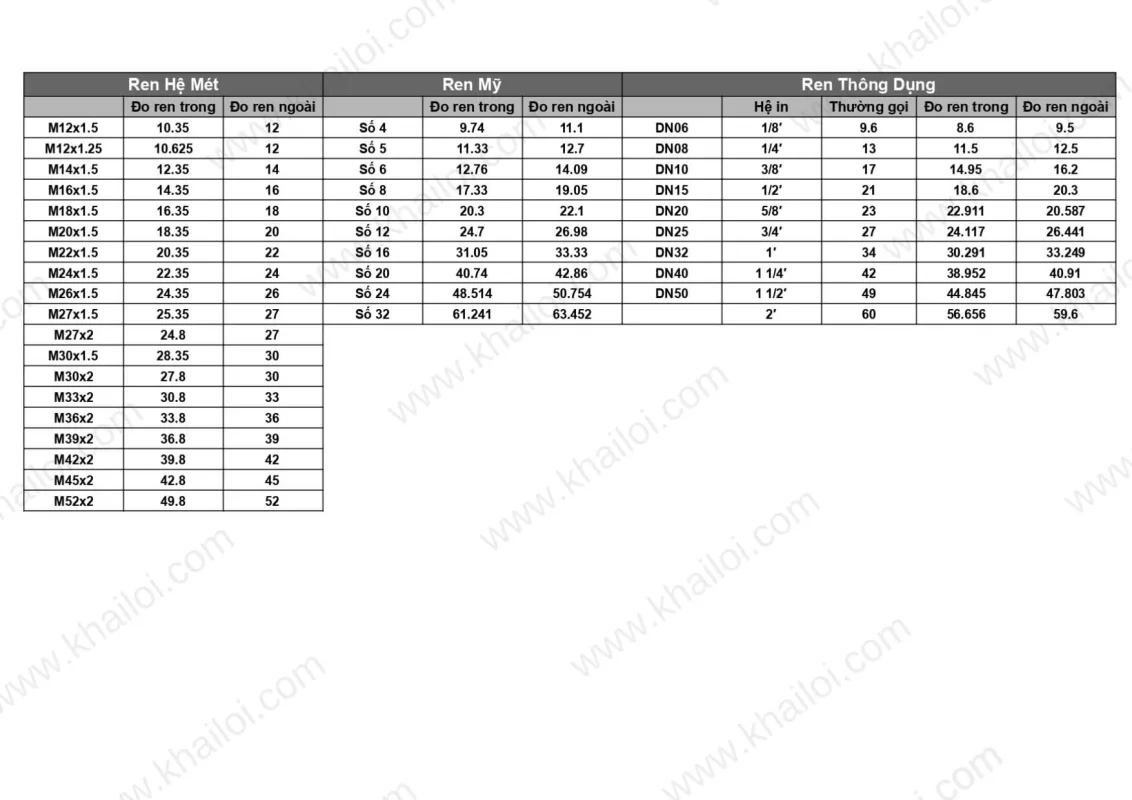

5. Bảng Tra Cứu Kích Thước Ren Chi Tiết

Dưới đây là bảng thông số chi tiết, giúp bạn dễ dàng đo đạc và đối chiếu bằng thước kẹp (caliper).

Mức ren là gì? Tìm hiểu tại đây

6. Cần Hỗ Trợ Thêm?

Hy vọng bảng tra cứu này sẽ là một công cụ hữu ích trong công việc hàng ngày của bạn. Tại Khải Lợi, chúng tôi hiểu rằng đôi khi thông số trên giấy tờ là chưa đủ.

Nếu bạn đang gặp khó khăn trong việc xác định một loại ren “lạ” hoặc cần tư vấn về giải pháp lắp đặt, kết nối cho hệ thống của mình, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của Khải Lợi. Chúng tôi luôn sẵn lòng hỗ trợ.

7. Kết Luận

Với bảng tra cứu chi tiết trên, Khải Lợi hy vọng đã cung cấp một công cụ thực sự hữu ích, giúp công việc của anh em kỹ thuật trở nên thuận lợi và chính xác hơn. Chúng tôi hiểu rằng, mỗi hệ thống máy móc đều có những đặc thù riêng, và việc lựa chọn đúng vật tư, phụ tùng là yếu tố then chốt để đảm bảo vận hành ổn định.

Đừng để những vấn đề về ren làm gián đoạn công việc của bạn. Hãy lưu lại bài viết này để tiện tra cứu và liên hệ ngay với chúng tôi khi bạn cần một chuyên gia tư vấn.

Khải Lợi – Luôn sẵn sàng đồng hành cùng bạn trên mọi công trình.
