Bộ Nguồn Thủy Lực: Khái Niệm, Cấu Tạo Và Các Loại Phổ Biến Hiện Nay 2026

Trong các hệ thống truyền động và điều khiển bằng chất lỏng, bộ nguồn thủy lực (Hydraulic Power Unit – HPU) đóng vai trò là trung tâm cung cấp năng lượng. Việc hiểu rõ cấu tạo và phân loại thiết bị này là yếu tố kiên quyết để vận hành máy móc ổn định và đạt hiệu suất cao. Bài viết dưới đây từ Khải Lợi sẽ cung cấp thông tin kỹ thuật chi tiết về bộ nguồn thủy lực.

1. Bộ nguồn thủy lực là gì?

Bộ nguồn thủy lực (hay trạm nguồn thủy lực) là một hệ thống tích hợp có chức năng chuyển đổi cơ năng (thường từ động cơ điện hoặc động cơ đốt trong) thành năng lượng thủy lực. Thiết bị này thực hiện nhiệm vụ cung cấp lưu lượng dầu thủy lực dưới áp suất nhất định để điều khiển các cơ cấu chấp hành như xi lanh thủy lực hoặc mô tơ thủy lực.

Xem thêm Thiết Bị Thuỷ Lực tại đây

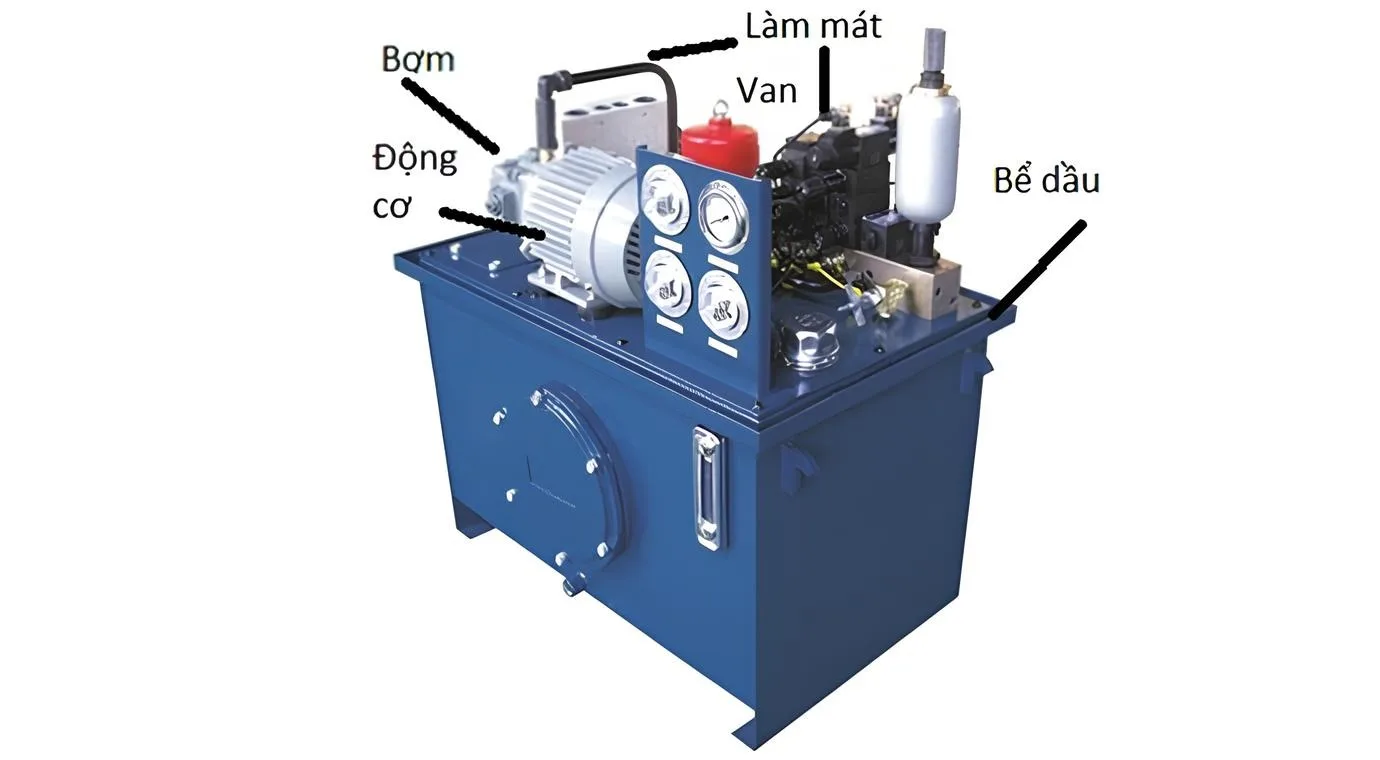

Thành phần cấu tạo chính:

Một bộ nguồn tiêu chuẩn bao gồm các module cơ bản sau:

• Bơm thủy lực: Thành phần trung tâm tạo ra dòng chảy (bơm bánh răng, bơm piston hoặc bơm cánh gạt).
• Động cơ (Motor): Cung cấp mô-men xoắn để vận hành bơm.
• Thùng chứa dầu: Lưu trữ dầu, hỗ trợ giải nhiệt và lắng đọng tạp chất. Chất liệu thường bằng thép sơn tĩnh điện hoặc inox.
• Hệ thống van: Bao gồm van an toàn (giới hạn áp suất cực đại), van một chiều (ngăn dòng chảy ngược) và van điều hướng (kiểm soát hướng đi của dầu).
• Phụ kiện: Lọc dầu, đồng hồ đo áp suất, nắp rót dầu và thiết bị đo mức dầu.

2. Nguyên lý vận hành kỹ thuật

Quy trình hoạt động của bộ nguồn thủy lực tuân thủ các bước sau:

1. Giai đoạn khởi động: Động cơ điện được cấp nguồn, truyền chuyển động quay đến trục bơm thủy lực thông qua khớp nối.
2. Giai đoạn tạo áp: Bơm hút dầu từ thùng chứa và đẩy vào hệ thống với lưu lượng cụ thể. Áp suất sẽ hình thành khi dòng chảy gặp sức cản từ tải trọng hoặc các van điều chỉnh.
3. Giai đoạn điều khiển: Dầu áp suất cao đi qua cụm van điều hướng để đến thiết bị chấp hành (xi lanh/mô tơ).
4. Giai đoạn hồi lưu: Sau khi thực hiện công năng, dầu theo đường ống hồi trở lại thùng chứa thông qua bộ lọc để tiếp tục chu kỳ mới.

3. Phân loại các bộ nguồn thủy lực phổ biến hiện nay

Dựa trên quy mô và thông số vận hành, bộ nguồn thủy lực được chia thành các dòng chính:

3.1. Bộ nguồn thủy lực Mini (12V, 24V, 220V)

Đây là dòng thiết bị có thiết kế tối ưu về kích thước, tích hợp sẵn các van điều khiển trên khối đế nhôm (manifold).

• Ứng dụng: Thường dùng cho bàn nâng xe máy, sàn nâng tự động (Dock Leveler), xe nâng điện nhỏ hoặc bửng nâng xe tải.
• Đặc điểm: Lắp đặt dễ dàng trong không gian hẹp, hoạt động ngắt quãng.

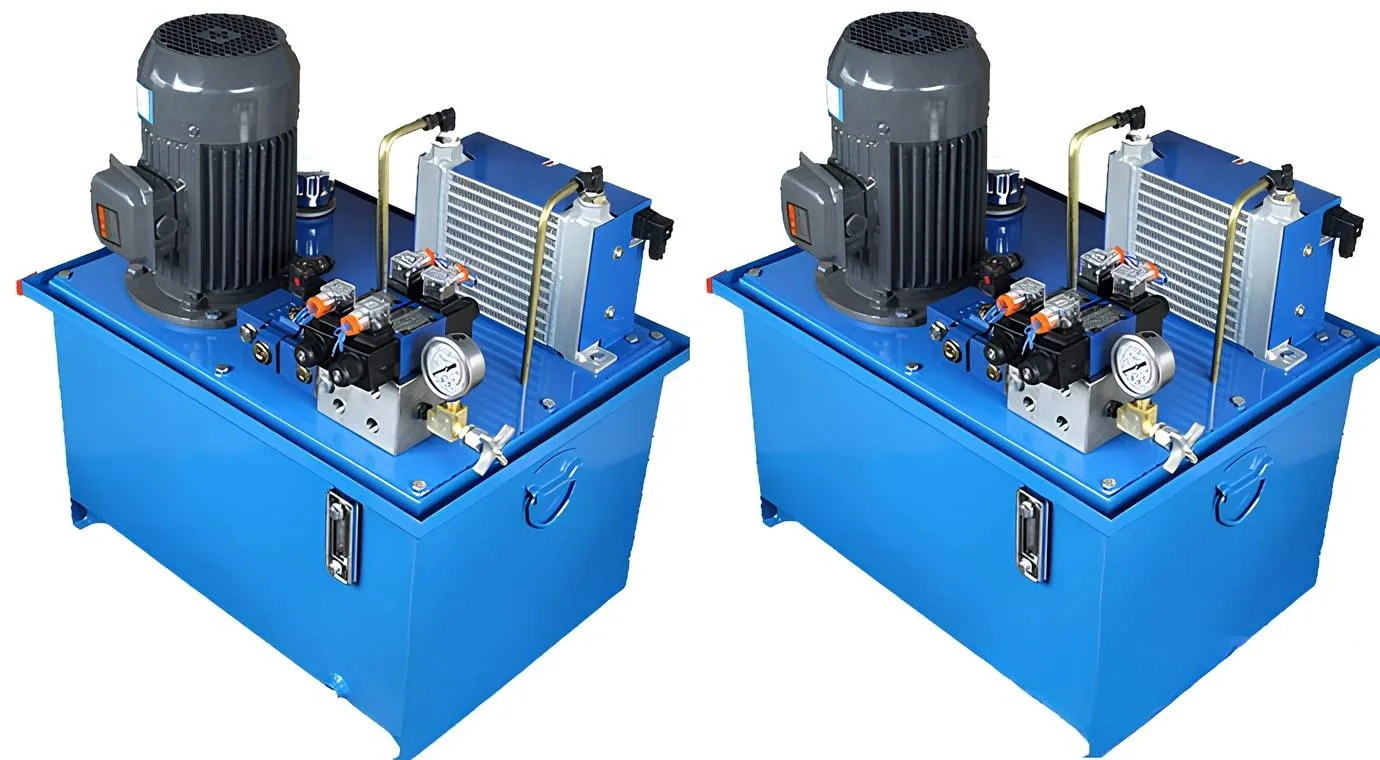

3.2. Bộ nguồn thủy lực công suất lớn (Áp cao)

Sử dụng các linh kiện rời có thông số lớn, thường được thiết kế theo yêu cầu kỹ thuật cụ thể của hệ thống sản xuất.

• Ứng dụng: Máy ép thủy lực, hệ thống nâng hạ trong nhà máy thép, máy chấn, máy cắt và các thiết bị xây dựng nặng.
• Đặc điểm: Khả năng duy trì áp suất cao liên tục, dung tích thùng dầu lớn để đảm bảo giải nhiệt tốt.

4. Đánh giá ưu điểm và hạn chế kỹ thuật

Ưu điểm:

• Hiệu suất truyền động: Có khả năng tạo ra lực lớn với kích thước bộ nguồn tương đối nhỏ gọn so với các hệ thống truyền động cơ khí khác.
• Tính linh hoạt: Dễ dàng điều chỉnh tốc độ và lực thông qua việc thay đổi lưu lượng và áp suất của các loại van.
• Độ tin cậy: Hoạt động ổn định trong môi trường khắc nghiệt, tích hợp các cơ chế bảo vệ quá tải (van an toàn).

Tìm hiểu thêm về Hiệu Suất Truyền Động là gì? tại đây

Hạn chế:

• Yêu cầu lắp đặt: Cần tính toán vị trí lắp đặt phẳng, thoáng để hỗ trợ quá trình tản nhiệt tự nhiên của thùng dầu.
• Bảo trì: Đòi hỏi quy trình kiểm tra định kỳ về chất lượng dầu và thay thế lõi lọc để tránh nhiễm bẩn hệ thống.

5. Khải Lợi – Giải pháp thiết bị thủy lực chuyên sâu

Việc lựa chọn đúng thông số bộ nguồn không chỉ giúp tiết kiệm điện năng mà còn kéo dài tuổi thọ cho toàn bộ hệ thống máy móc. Tại Khải Lợi, chúng tôi cung cấp các giải pháp tư vấn thiết kế và cung ứng bộ nguồn thủy lực đạt chuẩn chất lượng, đáp ứng đa dạng yêu cầu từ dân dụng đến công nghiệp nặng.

Để được hỗ trợ chi tiết về sơ đồ mạch thủy lực và lựa chọn linh kiện phù hợp, quý khách hàng vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật của Khải Lợi.
