BƠM BÁNH RĂNG: “Chiến Binh” Bất Tử Của Hệ Thống Thủy Lực 2025

Bơm bánh răng (Gear Pump) là một trong những loại máy bơm thủy lực lâu đời, phổ biến và đáng tin cậy nhất. Nó là giải pháp kinh tế và mạnh mẽ, đóng vai trò là nguồn cung cấp năng lượng chính cho hàng ngàn ứng dụng, từ các thiết bị công nghiệp nặng cho đến hệ thống truyền động nhỏ.

Trong thế giới thủy lực, sự đơn giản và độ bền của bơm bánh răng là chìa khóa thành công. Hãy cùng đi sâu vào bí mật vận hành, cấu tạo chi tiết và lý do tại sao nó vẫn là lựa chọn hàng đầu của các kỹ sư.

1. Nguyên Lý Hoạt Động Cốt Lõi: Dịch Chuyển Thể Tích Dương

Bơm bánh răng thuộc nhóm bơm dịch chuyển thể tích dương (Positive Displacement Pump). Khác với bơm ly tâm chỉ tạo ra dòng chảy theo tốc độ, bơm bánh răng tạo ra một lượng chất lỏng chính xác và cố định cho mỗi vòng quay, bất kể áp suất đầu ra thay đổi.

Nguyên tắc vận hành theo 3 bước tuần hoàn:

1. Tạo Chân Không và Hút: Khi các bánh răng (ăn khớp trong hoặc ngoài) tách rời nhau tại cổng hút, thể tích khoang chứa dầu tăng lên. Sự tăng thể tích này tạo ra một vùng áp suất thấp (chân không) cục bộ. Dưới áp suất khí quyển, dầu thủy lực được “kéo” một cách hiệu quả từ thùng chứa vào buồng bơm.
2. Vận Chuyển Dầu Kín: Dầu được bịt kín trong các khoang nhỏ hình thành giữa các răng và thành vỏ bơm. Điều quan trọng là dầu không thể quay ngược lại hoặc đi tắt qua đường trung tâm của bánh răng.
3. Tích Tụ Áp Suất và Đẩy Dầu: Tại cổng đẩy, các bánh răng bắt đầu ăn khớp trở lại. Thể tích khoang chứa dầu giảm xuống đến mức tối thiểu, ép chặt chất lỏng. Sự giảm thể tích đột ngột này tạo ra sự tích tụ áp suất cần thiết để đẩy dòng dầu ra ngoài, cung cấp năng lượng cho xi lanh hoặc motor thủy lực hoạt động.

Tìm hiểu thêm về Áp Suất tại đây

Lưu ý Kỹ Thuật: Lưu lượng (GPM) của bơm được xác định bởi kích thước khoang răng và tốc độ quay (RPM). Mọi hệ thống sử dụng bơm bánh răng đều cần có Van An Toàn (Relief Valve) ở đầu ra để xả dầu về thùng khi áp suất vượt ngưỡng cho phép, bảo vệ bơm và hệ thống khỏi hư hại.

2. Đánh Giá Toàn Diện: Ưu và Nhược Điểm Thực Tế

Sự đơn giản và độ bền bỉ là những ưu điểm vượt trội đã giúp Bơm Bánh Răng giữ vững vị thế của mình:

Ưu Điểm (Giá trị cốt lõi mang lại cho hệ thống)	Nhược Điểm (Hạn chế cần cân nhắc khi thiết kế)
Dòng chảy ổn định cao (Flow Stability): Cung cấp lưu lượng gần như không đổi, đảm bảo tốc độ vận hành đồng nhất.	Nhạy cảm với tạp chất: Không thể bơm chất lỏng có chứa chất rắn hoặc chất mài mòn; gây mòn nhanh chóng và giảm hiệu suất.
Cấu tạo đơn giản và bền chắc: Giảm thiểu chi phí sản xuất, dễ dàng vận hành, bảo dưỡng và sửa chữa.	Không thể chạy khô (Run Dry): Dầu không chỉ là chất lỏng làm việc mà còn là chất bôi trơn cho các bánh răng và bạc lót.
Tự mồi tốt (Self-priming): Khả năng hút dầu mạnh mẽ, dễ dàng khởi động mà không cần can thiệp bên ngoài.	Hiệu suất giảm theo thời gian: Do khe hở (clearance) giữa răng và vỏ bơm bị mòn, dầu bị rò rỉ ngược (slippage) tăng lên.
Lý tưởng cho chất lỏng có độ nhớt cao: Thích hợp để bơm các loại dầu nặng, keo, hoặc các dung dịch nhớt khác.	Độ ồn và rung động: Thường phát ra tiếng ồn lớn hơn so với bơm cánh gạt hoặc bơm piston.

3. Phân Tích Chuyên Sâu: Hai Biến Thể Bơm Bánh Răng

Việc lựa chọn giữa Bơm Ăn Khớp Ngoài và Bơm Ăn Khớp Trong quyết định trực tiếp đến áp suất tối đa, độ ồn và loại chất lỏng phù hợp cho ứng dụng của bạn.

Xem thêm sản phẩm Bơm Thủy Lực Bánh Răng HGP-4A-F-50-R-X1 tại đây

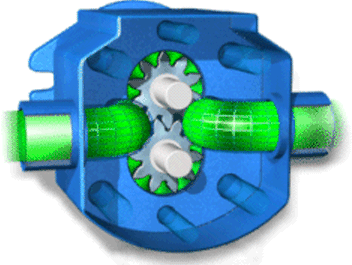

A. Bơm Bánh Răng Ăn Khớp Ngoài (External Gear Pumps)

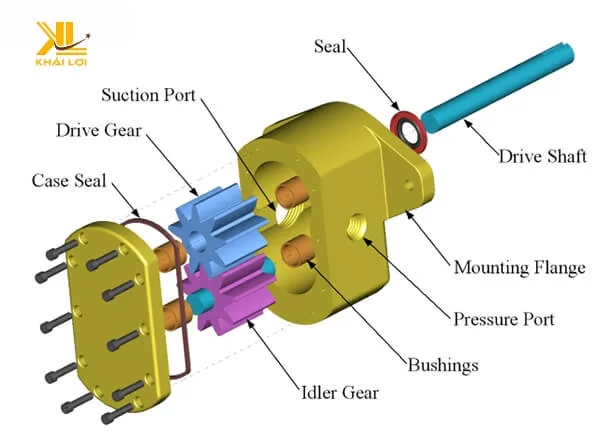

Đây là thiết kế bơm thủy lực cơ bản nhất. Nó sử dụng hai bánh răng (bánh răng chủ và bánh răng bị động) có răng ngoài, ăn khớp và quay ngược chiều nhau.

• Đặc tính Kỹ Thuật: Thiết kế rất nhỏ gọn với trục được hỗ trợ vững chắc ở cả hai đầu, cho phép đạt được áp suất làm việc cực cao (thường vượt 3000 PSI).
• Thiết kế bánh răng: Có thể là bánh răng thẳng, xoắn hoặc xương cá (Herringbone), mỗi loại tối ưu cho độ ồn và độ nhớt khác nhau.
• Ứng dụng Chiến Lược: Chiếm lĩnh các hệ thống thủy lực di động, máy công cụ cần lực ép lớn, và các ứng dụng chuyển dầu áp suất cao.

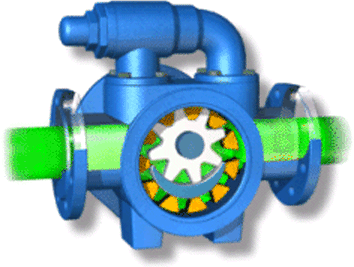

B. Bơm Bánh Răng Ăn Khớp Trong (Internal Gear Pumps)

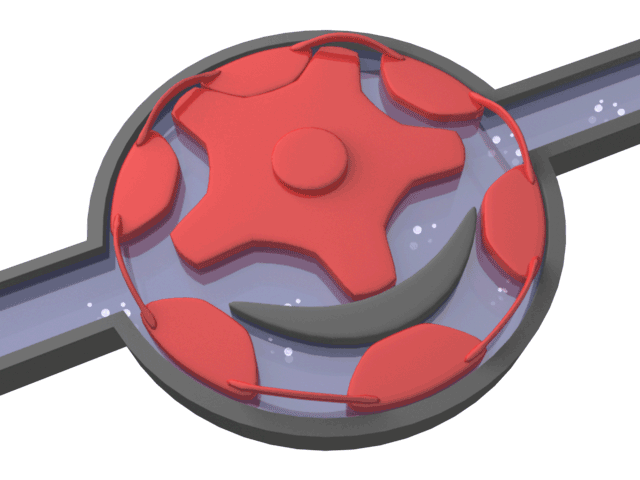

Loại bơm này phức tạp hơn, sử dụng một bánh răng lớn (rotor) có răng cắt trong, ăn khớp với một bánh răng con (idler) có răng cắt ngoài.

• Đặc tính Kỹ Thuật: Có khả năng xử lý chất lỏng có độ nhớt rất cao (từ dung môi nhẹ đến nhựa đường dày hơn 1.000.000 cP). Bơm thường hoạt động êm ái và ít rung động hơn loại ngoài.
• Cấu trúc Đặc biệt: Sự xuất hiện của miếng Phân Vùng Hình Lưỡi Liềm (Crescent) được sử dụng trong một số thiết kế để chia tách hoàn toàn vùng hút và vùng đẩy.
• Ứng dụng Chuyên biệt: Lý tưởng cho các ngành công nghiệp hóa chất, dầu mỏ, nhựa đường, và các hệ thống vận chuyển chất lỏng đặc biệt.

4. Bảng So Sánh Trực Quan: Ra Quyết Định Lựa Chọn

Để giúp bạn dễ dàng đưa ra lựa chọn tối ưu, dưới đây là bảng tổng hợp so sánh chi tiết hai biến thể bơm bánh răng:

Tiêu chí	Bơm Bánh Răng Ăn Khớp Ngoài	Bơm Bánh Răng Ăn Khớp Trong
Cấu tạo Rotor	Hai bánh răng ngoài giống nhau.	Bánh răng ngoài lưới với bánh răng trong.
Áp suất tối đa	Rất cao (Trên 200 bar)	Vừa phải (Thường dưới 100 bar)
Độ nhớt phù hợp	Tốt nhất cho dầu nhẹ và trung bình.	Xuất sắc cho chất lỏng có độ nhớt cực cao.
Kích thước / Độ phức tạp	Thiết kế nhỏ gọn và đơn giản.	Thiết kế cồng kềnh hơn (cho cùng công suất).
Hỗ trợ trục	Bánh răng được hỗ trợ ở bốn vị trí (hai trục, mỗi trục hai bạc).	Bánh răng con được hỗ trợ ở một hoặc hai vị trí.
Chi phí / Bảo trì	Chi phí ban đầu thấp, bảo trì dễ dàng.	Chi phí ban đầu cao hơn, vận hành êm ái hơn.

TẠM KẾT

Bơm bánh răng, với sự đa dạng của hai biến thể, tiếp tục chứng minh là một trong những giải pháp truyền động thủy lực hiệu quả và kinh tế nhất. Bằng cách hiểu rõ nguyên lý hoạt động và khác biệt giữa Ăn Khớp Ngoài và Ăn Khớp Trong, bạn có thể dễ dàng tối ưu hóa hiệu suất và độ bền cho hệ thống máy móc của mình.
