Series Khí Nén P3: Cách Đọc Ký Hiệu Van Khí Nén (Đọc Sơ Đồ Siêu Dễ)

Hệ Thống Khí Nén

Chào mừng các bạn đã quay trở lại với series “Khí Nén Cơ Bản” của Khải Lợi!

Ở Phần 1 và Phần 2, chúng ta đã làm quen với các thiết bị chính và cách chọn phụ kiện kết nối. Hôm nay, chúng ta sẽ cùng nhau “level up” với một kỹ năng cực kỳ quan trọng đối với bất kỳ ai làm việc với khí nén: đọc ký hiệu Van Khí Nén trên sơ đồ kỹ thuật.

Nhìn vào một sơ đồ mạch khí nén, những hình vẽ và ký hiệu phức tạp có thể trông như một “mớ bòng bong”. Tuy nhiên, một khi bạn nắm được “ngữ pháp” của chúng, mọi thứ sẽ trở nên vô cùng đơn giản. Bài viết này sẽ giúp bạn giải mã các ký hiệu van đảo chiều, để chỉ cần nhìn vào hình là biết ngay đó là loại Van Khí Nén nào!

“Ngữ Pháp” Cơ Bản Để Đọc Ký Hiệu Van Khí Nén

Trước khi đi vào từng loại Van Khí Nén cụ thể, hãy nắm vững 3 quy tắc vàng sau:

1. Ô Vuông = Vị Trí: Mỗi ô vuông trên ký hiệu thể hiện một vị trí làm việc của van. Van Khí Nén có 2 ô vuông là van 2 vị trí, 3 ô vuông là van 3 vị trí.
2. Mũi Tên = Hướng Khí: Các mũi tên bên trong ô vuông chỉ hướng đi của dòng khí ở vị trí đó.
3. Đường Nối Ra Ngoài = Cửa Van Khí Nén: Số lượng đường nối ra bên ngoài của một ô vuông cho biết van đó có bao nhiêu cửa (hay còn gọi là cổng/lỗ).

Chỉ cần nhớ 3 quy tắc này, bạn đã có thể tự tin đọc được hầu hết các loại van.

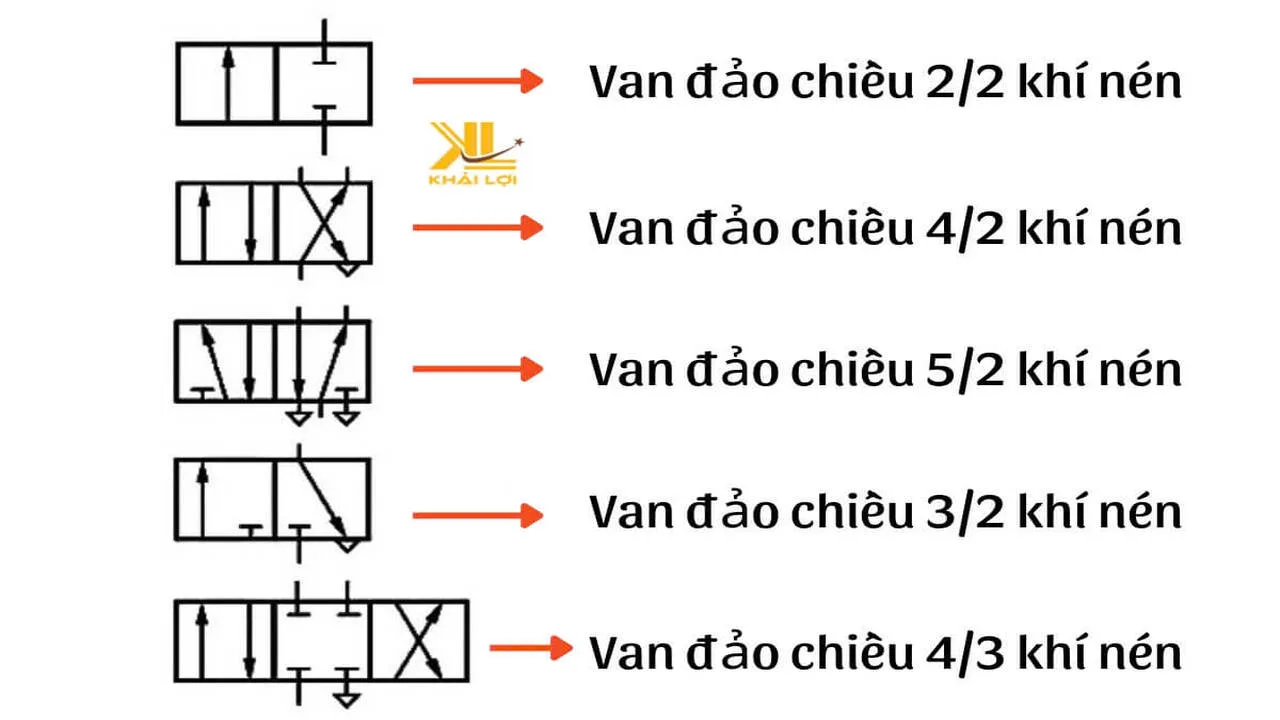

Giải Mã Ký Hiệu Các Loại Van Khí Nén Đảo Chiều Phổ Biến

Bây giờ, hãy cùng áp dụng các quy tắc trên để phân tích ký hiệu của các loại van quen thuộc.

1. Van Đảo Chiều 2/2

• Phân tích ký hiệu: Ta thấy có 2 ô vuông (2 vị trí) và 2 đường nối ra ngoài (2 cửa).
• Ý nghĩa: Đây là van 2 cửa, 2 vị trí.
• Ứng dụng phổ biến: Là loại van đơn giản nhất, thường được dùng cho các tác vụ đóng/mở một đường khí duy nhất, ví dụ như van xả đáy bình tích áp hoặc súng thổi khí.

2. Van Đảo Chiều 3/2

• Phân tích ký hiệu: Có 2 ô vuông (2 vị trí) và 3 đường nối ra ngoài (3 cửa).
• Ý nghĩa: Đây là van 3 cửa, 2 vị trí.
• Ứng dụng phổ biến: Rất hay dùng để điều khiển xi lanh khí nén tác động đơn (loại xi lanh chỉ dùng khí để đi ra và dùng lò xo để đi về).

3. Van Đảo Chiều 4/2 & 5/2

• Phân tích ký hiệu:
  • Van 4/2: 2 ô vuông (2 vị trí), 4 đường nối (4 cửa).
  • Van 5/2: 2 ô vuông (2 vị trí), 5 đường nối (5 cửa).
• Ý nghĩa: Cả hai loại van này đều là lựa chọn hàng đầu để điều khiển xi lanh tác động kép (dùng khí nén để điều khiển cả hai chiều đi ra và đi về). Van 5/2 là loại phổ biến nhất hiện nay vì có 2 cửa xả khí riêng biệt, giúp điều chỉnh tốc độ xi lanh ở mỗi chiều dễ dàng hơn.

4. Van Đảo Chiều 4/3

• Phân tích ký hiệu: Có 3 ô vuông (3 vị trí) và 4 đường nối ra ngoài (4 cửa).
• Ý nghĩa: Đây là van 4 cửa, 3 vị trí. Vị trí ở giữa (ô vuông trung tâm) là điểm đặc biệt của van này. Nó cho phép dừng xi lanh ở một vị trí bất kỳ trên hành trình. Tùy theo ký hiệu ở ô vuông giữa, nó có thể là vị trí trung gian khóa (tất cả các cửa bị chặn), trung gian xả (tất cả các cửa thông với cửa xả),…
• Ứng dụng phổ biến: Dùng trong các cơ cấu cần định vị, nâng hạ và giữ vật ở giữa chừng.

Kết Luận

Việc đọc và hiểu các ký hiệu van khí nén không hề khó như bạn tưởng. Bằng cách nắm vững vài quy tắc đơn giản về ô vuông, mũi tên và cửa van, bạn đã có thể tự tin phân tích sơ đồ mạch, từ đó dễ dàng hơn trong việc thiết kế, lắp đặt và đặc biệt là khắc phục sự cố hệ thống.

Kỹ năng này chính là nền tảng vững chắc giúp bạn làm chủ công nghệ khí nén.

Thảo Luận

💬 Anh em kỹ thuật đi làm thực tế hay xài van 5/2 hay 4/2 nhiều hơn cho xi lanh kép? Hãy comment chia sẻ để xem “team” nào đông hơn nhé!

Dù bạn cần loại van nào cho sơ đồ của mình, từ Van Khí Nén 2/2 đơn giản đến Van Khí Nén 4/3 phức tạp, Khải Lợi đều có sẵn sản phẩm chất lượng từ các thương hiệu hàng đầu. Liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn chính xác loại van phù hợp nhất!
