Series Khí Nén P1: Tìm Hiểu Cấu Tạo & Nguyên Lý Hoạt Động Của Một Hệ Thống Khí Nén Cơ Bản
Mục Lục
Tìm Hiểu Về Hệ Thống Khí Nén
Hệ thống khí nén là một phần không thể thiếu trong hầu hết các ngành công nghiệp hiện đại, từ dây chuyền lắp ráp ô tô, máy móc đóng gói thực phẩm cho đến các thiết bị tự động hóa phức tạp. Sức mạnh từ khí nén mang lại hiệu quả, sự an toàn và tính linh hoạt vượt trội.
Tuy nhiên, với những người mới bắt đầu hoặc cần ôn lại kiến thức nền tảng, việc hiểu rõ “bộ xương” của một hệ thống khí nén đôi khi có thể khá phức tạp.
Trong bài viết đầu tiên của series “Khí Nén Cơ Bản”, Khải Lợi sẽ cùng bạn “mổ xẻ” cấu tạo của một hệ thống khí nén đơn giản nhất, chỉ với 4 thành phần cốt lõi. Hãy cùng bắt đầu!

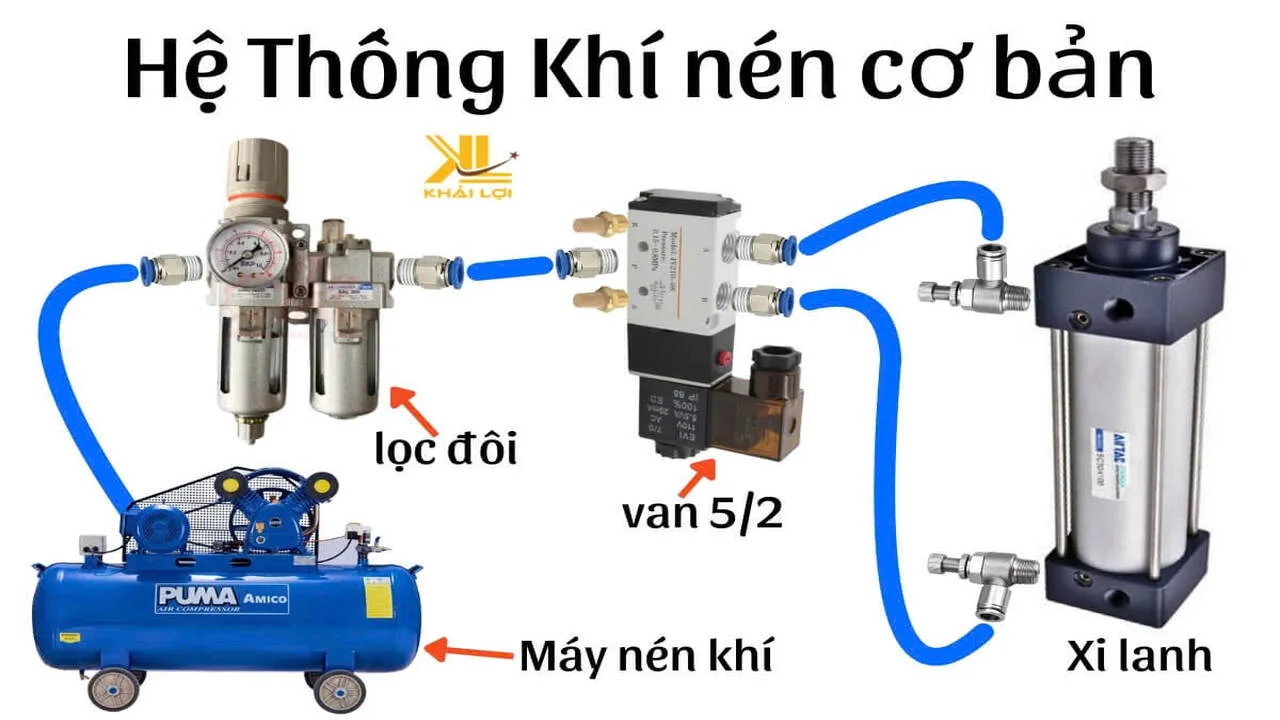

Sơ đồ 4 thành phần chính trong một hệ thống khí nén cơ bản
4 “Nhân Vật Chính” Của Một Hệ Thống Khí Nén Cơ Bản
Để một hệ thống có thể hoạt động và tạo ra chuyển động cơ học từ khí nén, bạn sẽ cần tối thiểu 4 thiết bị sau:
1. Máy Nén Khí (Air Compressor) – Trái Tim Của Hệ Thống
Đúng như tên gọi, máy nén khí có nhiệm vụ hút không khí từ môi trường bên ngoài và nén nó lại ở áp suất cao, sau đó lưu trữ trong bình chứa. Quá trình này chuyển đổi điện năng thành thế năng (năng lượng của khí nén).
- Chức năng: Tạo ra nguồn khí nén, là nguồn năng lượng đầu vào cho toàn bộ hệ thống.
- Tầm quan trọng: Không có máy nén khí, hệ thống sẽ không có năng lượng để hoạt động. Đây chính là “trái tim” bơm luồng khí đi khắp hệ thống.
2. Bộ Lọc Đôi (FRL Unit) – “Vệ Sĩ” Bảo Vệ Hệ Thống
Khí nén được tạo ra từ máy nén khí thường chứa hơi nước, bụi bẩn và các tạp chất khác có thể gây hại cho các thiết bị phía sau. Bộ lọc đôi (hay còn gọi là Bộ điều áp, lọc tách nước và bôi trơn) đóng vai trò là “vệ sĩ”, đảm bảo nguồn khí sạch và ổn định.
Một bộ lọc đôi tiêu chuẩn thường bao gồm:
- Lọc tách nước: Loại bỏ hơi nước và cặn bẩn ra khỏi khí nén.
- Van điều áp: Điều chỉnh và duy trì áp suất khí ở mức ổn định theo yêu cầu vận hành.
- Bình dầu bôi trơn: Phun một lượng dầu nhỏ dạng sương vào luồng khí để bôi trơn cho các cơ cấu chuyển động như van và xi lanh, giúp chúng hoạt động trơn tru và bền bỉ hơn.
3. Van Điện Từ 5/2 (Solenoid Valve) – “Bộ Não” Điều Hướng
Nếu máy nén khí là trái tim, thì van điện từ chính là “bộ não”. Nó có nhiệm vụ điều khiển và phân phối dòng khí nén đến đúng nơi, đúng thời điểm.
Van 5/2 là một loại van rất phổ biến, có nghĩa là nó có 5 cổng (2 cổng vào/ra, 2 cổng làm việc, 1 cổng xả) và 2 vị trí chuyển đổi. Bằng cách cấp hoặc ngắt tín hiệu điện, van sẽ thay đổi vị trí, qua đó điều khiển xi lanh di chuyển ra hoặc lùi về.
- Chức năng: Điều khiển hướng đi của dòng khí nén.
- Tầm quan trọng: Quyết định hoạt động của xi lanh và các cơ cấu chấp hành khác.
4. Xi Lanh Khí Nén (Pneumatic Cylinder) – “Cơ Bắp” Thực Thi Nhiệm Vụ
Đây là thiết bị cuối cùng trong chu trình, nơi năng lượng của khí nén được chuyển đổi thành động năng. Khi khí nén được cấp vào một trong các cổng của xi lanh, áp suất khí sẽ đẩy pít-tông di chuyển, tạo ra lực đẩy hoặc kéo để thực hiện các công việc như nâng, hạ, kẹp, đẩy sản phẩm.
- Chức năng: Biến năng lượng khí nén thành chuyển động cơ học (thường là chuyển động tịnh tiến).
- Tầm quan trọng: Là cơ cấu chấp hành, trực tiếp thực hiện công việc mà hệ thống được thiết kế.
Nguyên Lý Hoạt Động Tóm Tắt
- Máy nén khí tạo ra khí nén và lưu trữ trong bình.
- Khí nén đi qua bộ lọc đôi để được làm sạch, điều chỉnh áp suất và thêm dầu bôi trơn.
- Luồng khí sạch được dẫn đến van 5/2.
- Khi có tín hiệu, van 5/2 sẽ chuyển hướng dòng khí vào một trong hai cổng của xi lanh, khiến pít-tông di chuyển để thực hiện công việc.
Kết Luận
Chỉ với 4 “nhân vật chính” là Máy nén khí, Bộ lọc đôi, Van 5/2 và Xi lanh, bạn đã có thể xây dựng một hệ thống khí nén cơ bản và đầy đủ chức năng. Việc hiểu rõ vai trò của từng thành phần là bước đầu tiên và quan trọng nhất để có thể thiết kế, lắp đặt và bảo trì hệ thống hiệu quả.
Tất nhiên, một hệ thống trong thực tế sẽ cần thêm các phụ kiện quan trọng khác như ống hơi, các loại co nối, van tiết lưu, cảm biến… để hoàn thiện. Chúng ta sẽ tìm hiểu về các thiết bị này trong các phần tiếp theo của series!
