Series Khí Nén P7: Cấu Tạo Hoàn Chỉnh Của Một Hệ Thống Khí Nén Công Nghiệp

Series Khí Nén

Chào mừng toàn thể anh em đã quay trở lại với Series Khí Nén của Khải Lợi!

Ở các phần trước, chúng ta đã đi sâu vào từng “người lính” riêng lẻ như xi lanh, van, đầu nối… Nhưng để những người lính này có thể “chiến đấu” hiệu quả, họ cần một hậu phương vững chắc, một hệ thống cung cấp “lương thực” (khí nén) ổn định và chất lượng.

Hôm nay, hãy cùng nhau vẽ nên bức tranh toàn cảnh, khám phá xem một hệ thống khí nén công nghiệp tiêu chuẩn bao gồm những bộ phận nào và chúng kết nối với nhau ra sao nhé!

5 Yếu Tố Vàng Của Một Hệ Thống Khí Nén Tiêu Chuẩn

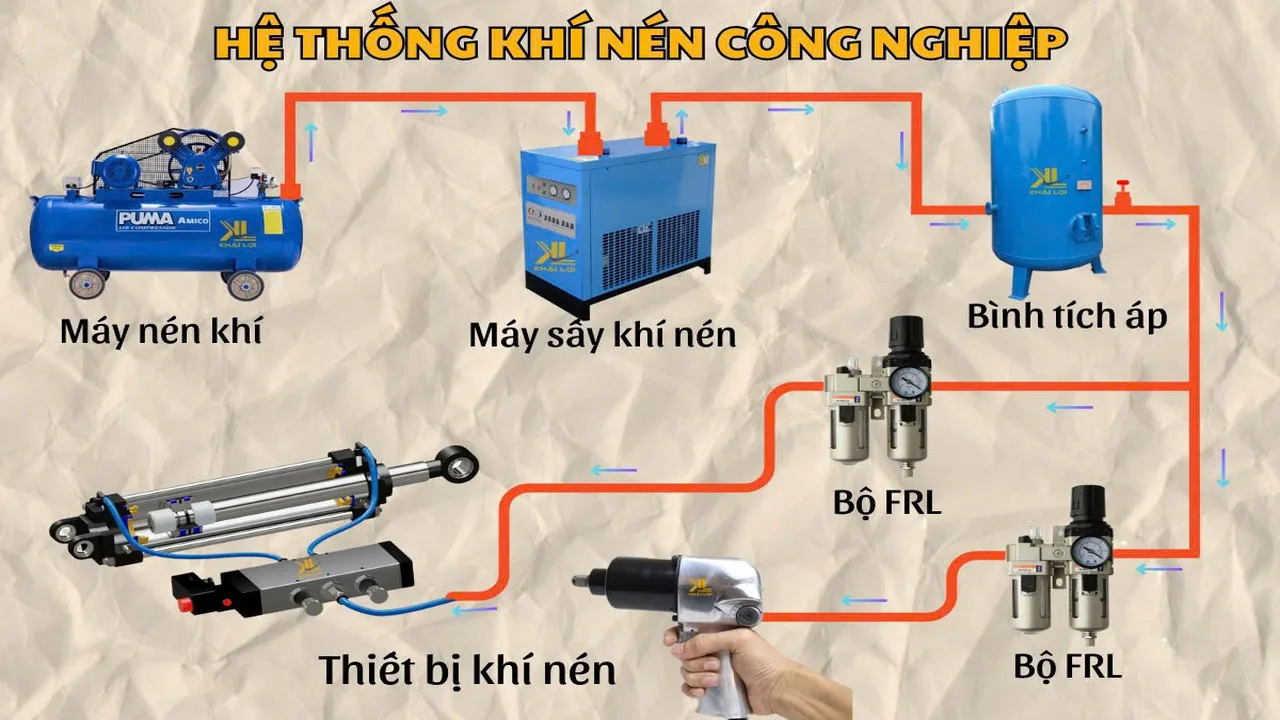

Một hệ thống khí nén có thể ví như một chuỗi dây chuyền, trong đó mỗi mắt xích đều có một vai trò không thể thay thế. Như trong sơ đồ trên, một hệ thống hoàn chỉnh thường bao gồm 5 thành phần cốt lõi sau:

1. Máy Nén Khí (Air Compressor) – Trái Tim Của Hệ Thống

Đây là điểm khởi đầu, nơi không khí tự nhiên được hút vào và nén lại dưới áp suất cao. Máy nén khí chính là “trái tim”, liên tục bơm và tạo ra nguồn năng lượng khí nén cho toàn bộ nhà máy.

2. Máy Sấy Khí (Air Dryer) – Lá Phổi Thanh Lọc

Khí nén sau khi ra khỏi máy nén thường rất nóng và chứa đầy hơi nước. Nếu không được xử lý, hơi nước này sẽ gây rỉ sét đường ống, làm hỏng các thiết bị chấp hành đắt tiền. Máy sấy khí đóng vai trò như một “lá phổi”, có nhiệm vụ làm khô và loại bỏ gần như toàn bộ hơi ẩm, bụi bẩn, dầu thừa… ra khỏi khí nén.

3. Bình Tích Áp (Air Receiver / Tank) – Kho Dự Trữ Năng Lượng

Đây là một bình chứa lớn dùng để lưu trữ khí nén đã được làm sạch. Bình tích áp có hai vai trò cực kỳ quan trọng:

• Dự trữ: Đảm bảo luôn có một lượng khí nén sẵn sàng đáp ứng khi nhu cầu sử dụng tăng đột ngột.
• Ổn định: Giảm thiểu sự dao động áp suất do chu kỳ chạy/dừng của máy nén khí, giúp dòng khí cấp đi luôn ổn định.

4. Bộ Lọc Khí Nén FRL (Filter – Regulator – Lubricator) – Trạm Kiểm Soát Cuối Cùng

Ngay trước khi khí nén được cấp đến thiết bị sử dụng, nó cần đi qua bộ FRL. Đây là một cụm 3 thiết bị nhỏ gọn nhưng vô cùng quan trọng:

• Filter (Lọc): Tinh lọc lần cuối, loại bỏ những giọt nước hay tạp chất còn sót lại.
• Regulator (Điều áp): Điều chỉnh áp suất khí nén xuống đúng mức mà thiết bị yêu cầu (ví dụ súng hơi chỉ cần 6 bar, trong khi hệ thống có thể là 8-10 bar).
• Lubricator (Bôi trơn): Châm một lượng dầu rất nhỏ vào dòng khí để bôi trơn cho các bộ phận chuyển động bên trong thiết bị (như súng bắn vít, máy mài…).

5. Thiết Bị Khí Nén (Actuators) – Những Người Lính Thực Thi Nhiệm Vụ

Đây là điểm cuối cùng của hành trình, nơi năng lượng khí nén được chuyển hóa thành công năng cơ học để thực hiện công việc. Đó có thể là:

• Xi lanh khí nén: tạo chuyển động tịnh tiến.
• Súng bắn vít, súng hơi: tạo lực siết, lực thổi.
• Tay gắp, máy kẹp: thực hiện các thao tác gắp, giữ sản phẩm.

Hành Trình Của Dòng Khí Nén

Tóm gọn lại, dòng khí nén sẽ đi theo một hành trình xuyên suốt và có trật tự như các mũi tên trong hình: Máy nén khí → Máy sấy khí (Xử lý sạch & khô) → Bình tích áp (Tích trữ) → Bộ FRL (Phân phối & Tinh chỉnh) → Thiết bị chấp hành.

Kết Luận

Một hệ thống khí nén hiệu quả và bền bỉ đòi hỏi sự phối hợp đồng bộ của tất cả các thành phần. Việc bỏ qua hay xem nhẹ bất kỳ bộ phận nào, dù là nhỏ nhất, cũng có thể ảnh hưởng đến toàn bộ dây chuyền sản xuất, gây ra sự cố và lãng phí không đáng có. Hiểu rõ bức tranh toàn cảnh này sẽ giúp anh em kỹ thuật dễ dàng hơn trong việc thiết kế, lắp đặt và bảo trì hệ thống của mình.

💬 Góc Thảo Luận Cho Anh Em “Trong Ngành”

Thực tế cho thấy, đôi khi vì muốn tiết kiệm chi phí hoặc do sơ suất, một vài bộ phận có thể bị “bỏ quên”. Theo kinh nghiệm của bạn, trong hệ thống khí nén, bộ phận nào dễ bị bỏ qua nhất khi lắp đặt?

Hãy để lại bình luận chia sẻ quan điểm của mình nhé! 👇
