Giải Pháp Khí Nén Toàn Diện: Cấu Trúc Và Nguyên Lý Lựa Chọn Thiết Bị Chuẩn Công Nghiệp 2025
Mục Lục
Khí nén là xương sống của hầu hết các hệ thống tự động hóa và sản xuất trong nhà máy. Một hệ thống khí nén hiệu quả cần có sự phối hợp hoàn hảo giữa ba khối chức năng chính: Xử lý nguồn khí (FRL), Điều khiển (Van) và Truyền động (Xi lanh).
Bài viết này, Vật tư Công nghiệp Khải Lợi, sẽ phân tích chi tiết cấu trúc hệ thống khí nén, đồng thời hướng dẫn quý khách hàng cách lựa chọn các thiết bị quan trọng dựa trên danh mục sản phẩm phổ biến như Airtac, giúp tối ưu hóa hiệu suất và tuổi thọ máy móc.
1. Khối Xử Lý Nguồn Khí (FRL – Filter, Regulator, Lubricator)
Chất lượng khí nén là yếu tố tiên quyết. Nguồn khí chứa hơi nước, bụi bẩn và dầu sẽ làm hỏng Van và Xi lanh nhanh chóng. Khối FRL chịu trách nhiệm làm sạch và điều chỉnh áp suất trước khi khí được đưa vào hệ thống.
Phân Loại Thiết Bị Lọc và Điều Áp:

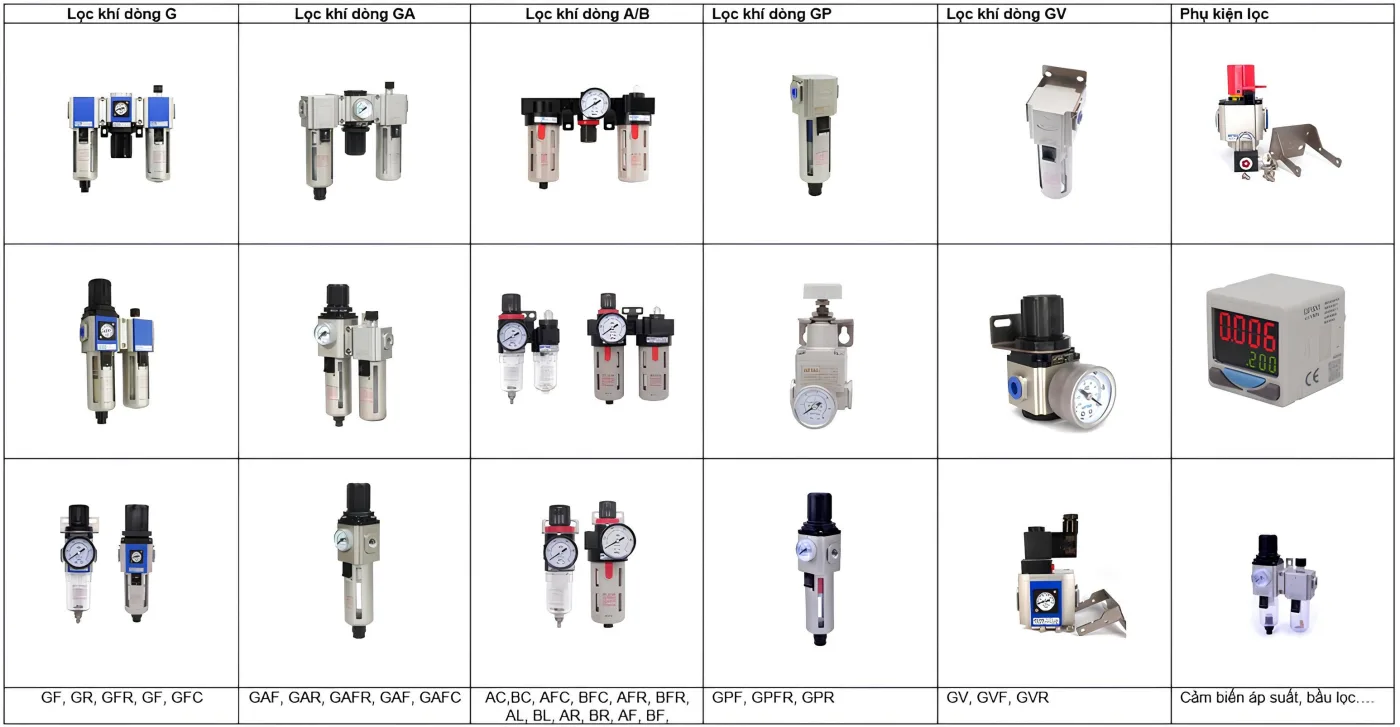

| Danh Mục | Tên Gọi Phổ Biến | Chức Năng Chính | Dòng Sản Phẩm Tiêu Biểu |
| Lọc Khí (F) | Bộ lọc đơn/đôi GF, GAF, AC/BC | Loại bỏ bụi bẩn, nước ngưng tụ và dầu khỏi khí nén. | GF, GA, AC, BC, GP, GV (tùy theo môi trường) |
| Điều Áp (R) | Bộ điều áp GR, AR, BFR | Duy trì áp suất làm việc ổn định cho hệ thống, bảo vệ thiết bị khỏi quá áp. | GR, AR, GPF, GV, GVR |
| Bôi Trơn (L) | Bộ tra dầu GL, BL | Phun một lượng dầu nhỏ vào khí nén để bôi trơn các cơ cấu truyền động (xi lanh). | GL, BL |
| Phụ Kiện | Đo lường và đảm bảo an toàn vận hành. | Cảm biến áp suất, Bầu lọc, Khóa áp suất. |
Lời khuyên từ Khải Lợi: Đối với các hệ thống không sử dụng bôi trơn (non-lube systems), việc lắp đặt Bộ lọc đôi (Filter + Regulator) là yêu cầu tối thiểu và thường được ký hiệu là FR (Ví dụ: AFR, BFR).
Xem thêm Vật Tư Công Nghiệp tại đây
2. Khối Điều Khiển (Van – Valves)
Khối này đóng vai trò là “bộ não” của hệ thống, điều khiển hướng di chuyển, tốc độ và thời gian hoạt động của các cơ cấu truyền động.
2.1. Van Điều Hướng (Directional Control Valves)
Đây là các van có chức năng chuyển hướng dòng khí để kích hoạt Xi lanh:

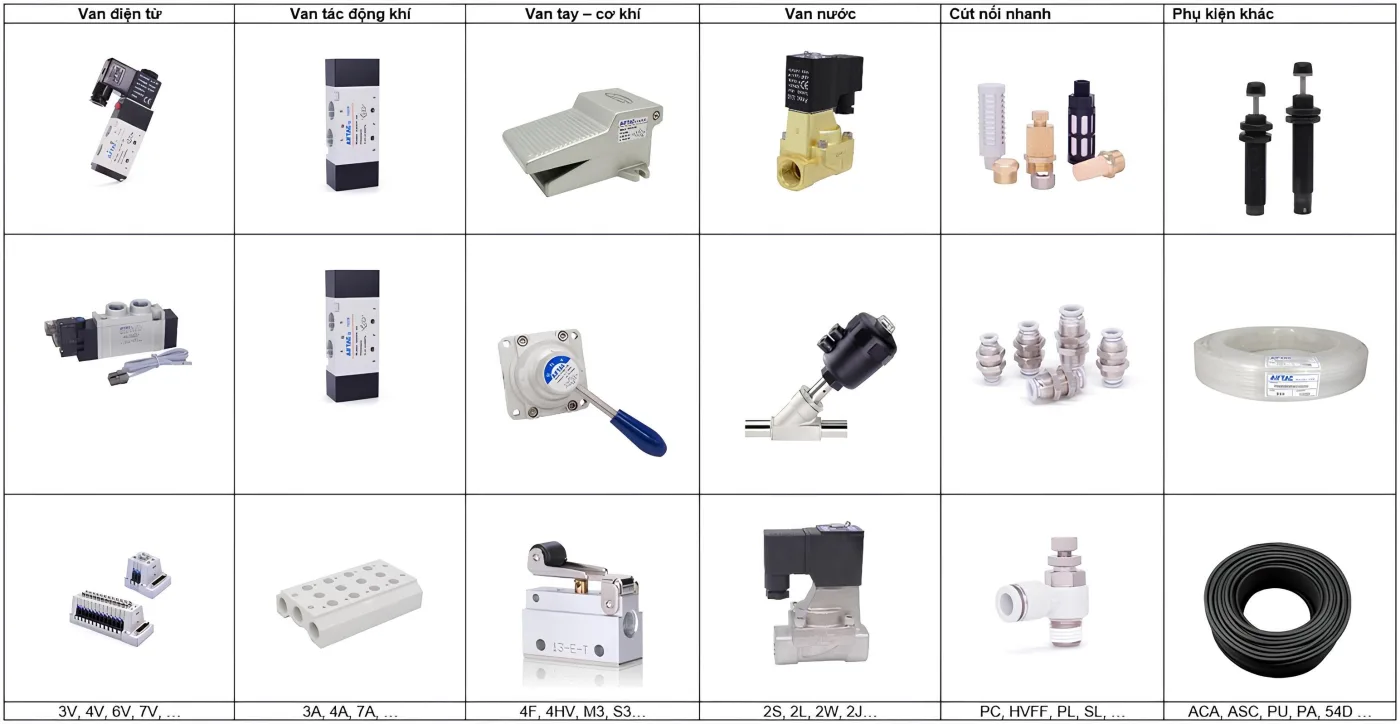

| Loại Van | Cấu Trúc (Cửa/Vị Trí) | Ứng Dụng Kỹ Thuật | Dòng Sản Phẩm Tiêu Biểu |
| Van Điện Từ | 3/2, 5/2, 5/3… | Điều khiển bằng tín hiệu điện, phổ biến nhất trong tự động hóa. | 3V, 4V, 6V, 7V (Van cho Xi lanh) |
| Van Tác Động Khí | 3/2, 5/2… | Điều khiển bằng tín hiệu khí nén (phù hợp môi trường chống cháy nổ). | 3A, 4A, 7A |
| Van Cơ/Tay Gạt | Gạt tay, Pedal (Chân), Van gạt cơ khí. | Điều khiển thủ công, yêu cầu người vận hành can thiệp trực tiếp. | 4F, 4HV, S3, M3 |
2.2. Van Chuyên Dụng & Kết Nối
- Van Nước/Chất Lỏng (2/2-way Solenoid Valve): Dùng để đóng/mở dòng chảy (Van điện từ 2S, 2L, 2W, 2J).
- Cút Nối Nhanh (Couplings): Dùng để kết nối ống hơi với thiết bị (PC, PL, H/FF, SL…) và Dây Hơi (PU, PA, AC…) để truyền dẫn.
- Phụ Kiện Khác: Giảm chấn (Shock Absorber) để hấp thụ năng lượng cuối hành trình của xi lanh.
Xem thêm Vật Tư Công Nghiệp tại đây
3. Khối Truyền Động (Xi Lanh – Actuators)
Đây là nơi chuyển đổi năng lượng khí nén thành chuyển động cơ học (tịnh tiến, quay, kẹp…). Việc lựa chọn đúng loại xi lanh quyết định hiệu suất cơ khí của máy.

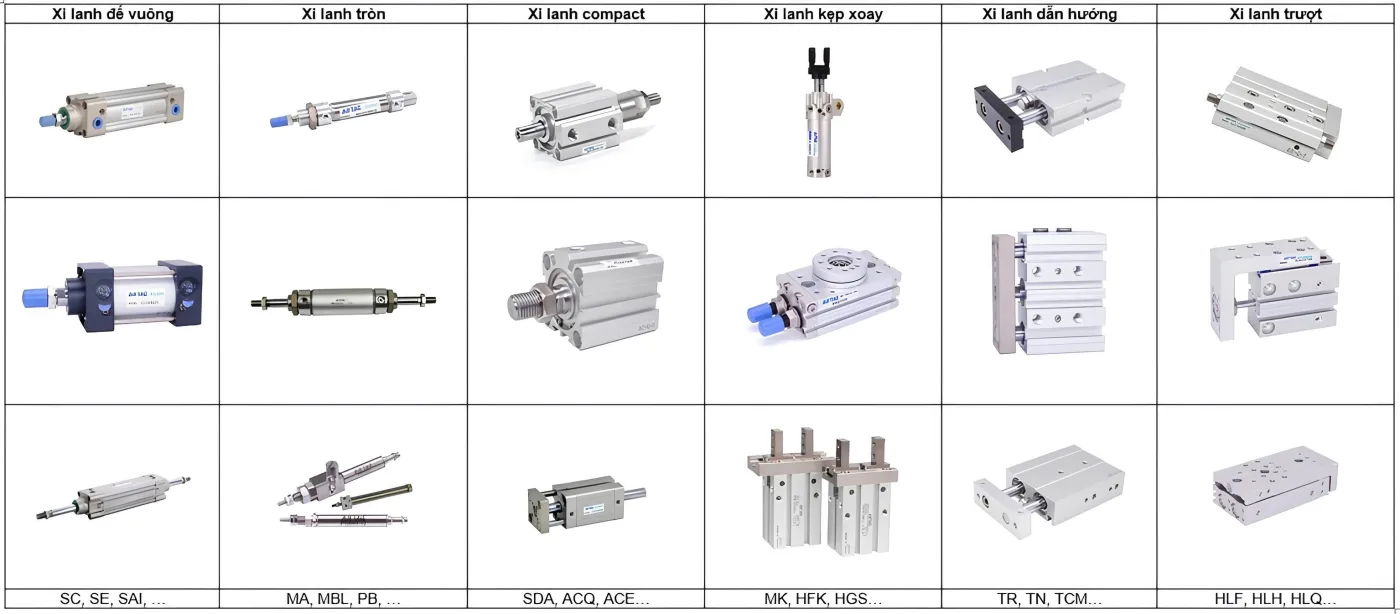

| Loại Xi Lanh | Đặc Điểm Chính | Ứng Dụng Nổi Bật | Dòng Sản Phẩm Tiêu Biểu |
| Xi Lanh Vuông | Tiêu chuẩn, lực đẩy lớn, hành trình dài. | Tác vụ đẩy, kéo, nâng hạ nặng. | SC, SE, SAI |
| Xi Lanh Tròn | Kích thước nhỏ gọn, tính thẩm mỹ cao. | Tác vụ nhỏ, di chuyển nhẹ. | MA, MBL, PB |
| Xi Lanh Compact | Siêu mỏng, tiết kiệm không gian. | Gá kẹp, định vị, ứng dụng không gian hẹp. | SDA, ACQ, ACE |
| Xi Lanh Dẫn Hướng | Có 2 hoặc 3 ty, chống xoay, độ chính xác cao. | Tải trọng lệch tâm, cần độ ổn định. | TR, TN, TCM |
| Xi Lanh Kẹp/Xoay | Chức năng kẹp hoặc xoay góc. | Robot gắp thả, các cơ cấu định vị. | MK, HFK, HGS (Kẹp), HRQ (Xoay) |
| Xi Lanh Trượt | Piston di chuyển trên thanh dẫn hướng. | Di chuyển vật liệu theo phương ngang/đứng. | HLF, HLH, HILQ |
Tóm Kết & Cam Kết Chất Lượng
Một hệ thống khí nén công nghiệp hoạt động trơn tru là sự đồng bộ giữa thiết bị lọc chất lượng, van điều khiển nhanh nhạy và xi lanh truyền động chính xác.
Khải Lợi tự hào là đối tác cung cấp toàn bộ dải sản phẩm khí nén, từ FRL cho đến Actuators, đảm bảo nguồn gốc chính hãng (Airtac và các thương hiệu uy tín khác) cùng dịch vụ tư vấn kỹ thuật chuyên sâu.
Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được hỗ trợ xây dựng giải pháp khí nén toàn diện, tối ưu hóa chi phí và hiệu suất cho dây chuyền sản xuất của bạn.
