Đánh Giá Chi Tiết Công Tắc Áp Suất LEFOO 5508: Hướng Dẫn Đấu Nối & Căn Chỉnh Từ A-Z

Bạn có bao giờ cảm thấy bối rối trước những hệ thống bơm nước hay khí nén phức tạp? Bạn muốn tự tay kiểm soát áp suất một cách hiệu quả mà không cần đến thợ chuyên nghiệp? Video “CÔNG TẮC ÁP SUẤT LÀ GÌ? Hướng dẫn đấu nối & Chỉnh Công tắc áp suất cực dễ | LEFOO 5508” từ kênh Anh Thợ Automation chính là cẩm nang toàn diện mà bạn đang tìm kiếm. Bài viết này sẽ đi sâu vào phân tích và tóm tắt những kiến thức quý giá từ video, giúp bạn nắm vững mọi khía cạnh về công tắc áp suất LEFOO 5508 – một thiết bị nhỏ gọn nhưng cực kỳ quan trọng trong nhiều ứng dụng công nghiệp và dân dụng.

Công tắc áp suất, hay còn gọi là Rơ le áp suất, đóng vai trò then chốt trong việc bảo vệ hệ thống đường ống khỏi tình trạng quá áp, tránh nguy cơ hư hỏng hoặc thậm chí là nổ. Đặc biệt, video tập trung vào dòng sản phẩm LEFOO 5508, một thương hiệu đang dần khẳng định vị thế trên thị trường với nhiều ưu điểm nổi bật. Kênh Anh Thợ Automation không chỉ giới thiệu sản phẩm mà còn thực hiện kiểm tra thực tế, hướng dẫn chi tiết từ cách lắp đặt, đấu nối đến căn chỉnh áp suất một cách dễ hiểu nhất, đảm bảo người xem có thể áp dụng ngay vào công việc của mình. Hãy cùng khám phá những điểm nổi bật và hướng dẫn chi tiết từ video này!

Xem thêm sản phẩm Công Tắc Áp Suất tại đây

1. Tổng Quan Về Công Tắc Áp Suất LEFOO 5508 và Mục Đích Sử Dụng

Video mở đầu bằng việc giới thiệu công tắc áp suất LEFOO 5508 như một thiết bị không thể thiếu trong các hệ thống máy nén khí, đường ống hơi, dầu hoặc hơi nóng. Mục đích chính của Công Tắc Áp Suất LEFOO 5508 này là bảo vệ đường ống khỏi tình trạng quá áp, đảm bảo an toàn và kéo dài tuổi thọ cho hệ thống. Thay vì chỉ nói lý thuyết, người hướng dẫn đã tiến hành “đập hộp” và xem xét chi tiết sản phẩm, mang đến cái nhìn trực quan nhất cho người xem.

1.1. Đập Hộp và Kiểm Tra Ngoại Quan

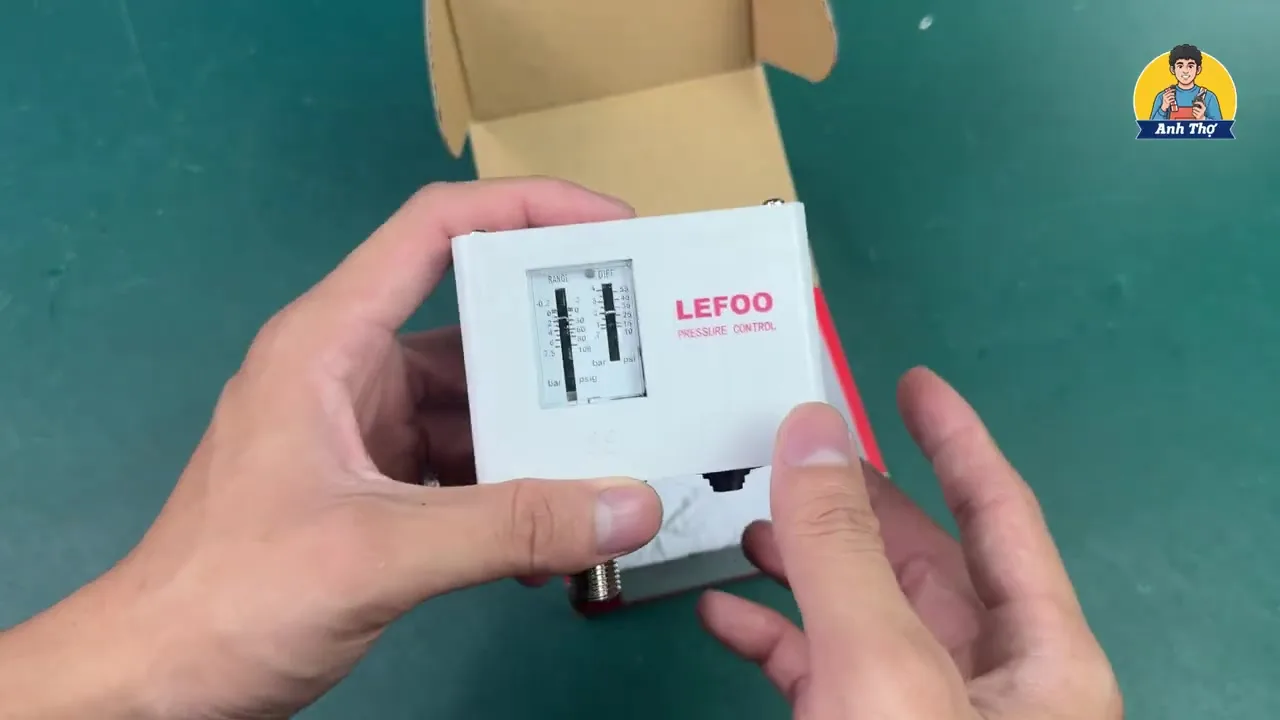

Khi mở hộp sản phẩm LEFOO 5508, chúng ta sẽ thấy:

* Hộp sản phẩm: Ghi rõ mã sản phẩm LS5508, hãng LEFOO, và thông số kỹ thuật cơ bản như dải áp suất (Range) từ 0.2 đến 7.5 bar (tương đương 7.5 kg) và dải chênh lệch (Diff) từ 0.7 đến 4 bar.

* Công Tắc Áp Suất LEFOO 5508 chính: Thiết bị nhỏ gọn, chắc chắn.

* Tờ hướng dẫn sử dụng: Cung cấp các thông tin kỹ thuật và sơ đồ đấu nối.

* Phần nắp chống bụi, chống nước: Đây là một điểm cộng lớn mà người hướng dẫn nhấn mạnh, bởi vì nhiều dòng công tắc áp suất khác trên thị trường thường không có trang bị này. Chi tiết nhỏ này thể hiện sự quan tâm đến độ bền và khả năng hoạt động trong môi trường khắc nghiệt.

* Đế gắn và ốc vít: Giúp cố định thiết bị một cách dễ dàng vào hệ thống.

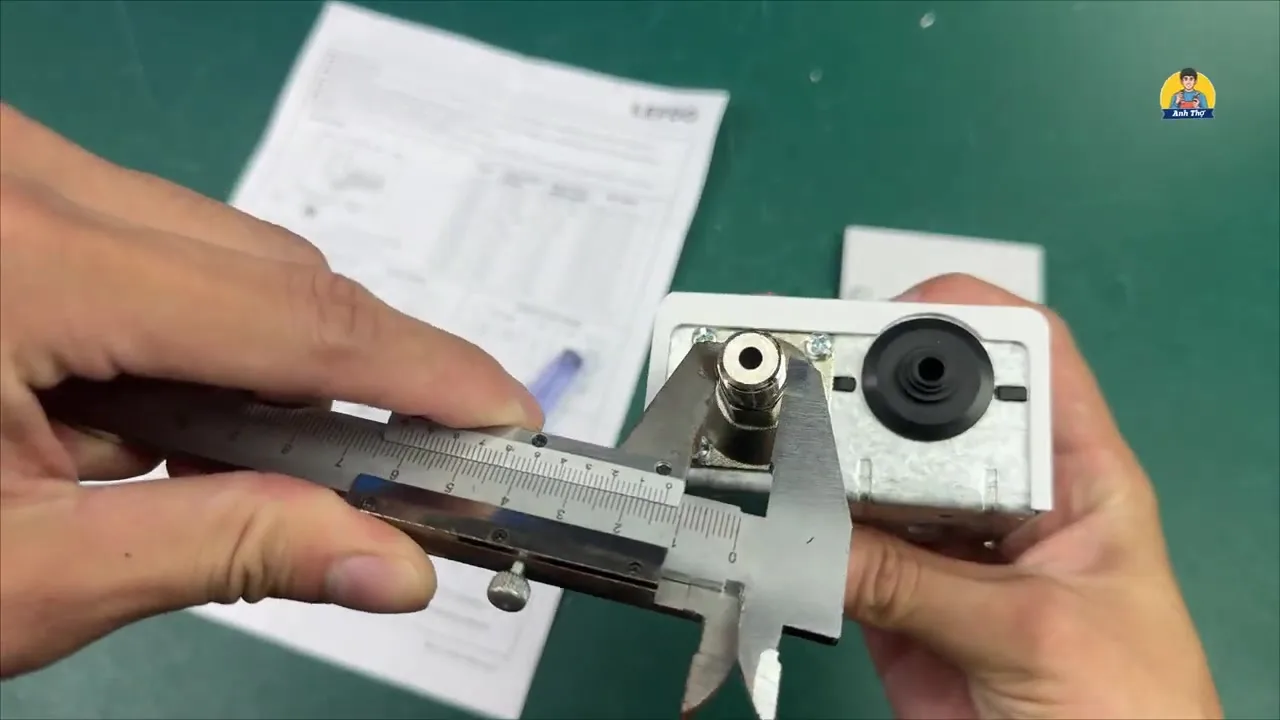

Bề ngoài của công tắc áp suất LEFOO 5508 được thiết kế khoa học. Phía trên có một khóa điều chỉnh, cho phép người dùng cố định cài đặt áp suất sau khi đã hoàn tất, tránh việc vô tình thay đổi thông số. Chân kết nối của thiết bị là ren 13mm (1/4 inch) làm bằng đồng thau mạ trắng, đảm bảo độ bền và khả năng kết nối chắc chắn với đường ống.

Tìm hiểu thêm về Áp Suất tại đây

2. Thông Số Kỹ Thuật và Các Phiên Bản Khác

Video cũng đi sâu vào các thông số kỹ thuật quan trọng và giới thiệu các phiên bản khác của dòng LEFOO để người dùng có thể lựa chọn phù hợp với nhu cầu của mình:

* Nhiệt độ hoạt động: Từ -40°C đến 65°C, cho thấy khả năng hoạt động ổn định trong nhiều điều kiện môi trường.

* Tiếp điểm đấu nối: Bên trong thiết bị có ba tiếp điểm (1, 2, 4) để đấu nối điện. Đây là các tiếp điểm dạng khô (contact), cho phép sử dụng với cả điện áp AC và DC.

* Dải áp suất tối đa: Mặc dù dải điều chỉnh của model 5508 là 7.5 bar, áp suất tối đa mà thiết bị có thể chịu đựng lên tới 245 psi (tương đương 17 bar hoặc 17 kg) trước khi có nguy cơ hư hỏng. Điều này rất quan trọng để tránh chọn sai thiết bị cho hệ thống có áp suất cao.

Người xem cũng được giới thiệu về các mã sản phẩm khác của LEFOO, ví dụ như mã 5506 với dải áp suất từ 3 đến 16 bar, giúp người dùng lựa chọn công tắc phù hợp với hệ thống của mình, dù là hệ thống có áp suất thấp hay cao. Điều này thể hiện sự chuyên nghiệp và cung cấp thông tin hữu ích cho người xem.

3. Nguyên Lý Hoạt Động và Cấu Tạo Bên Trong

Để hiểu rõ cách Công Tắc Áp Suất LEFOO 5508 hoạt động, video đã tháo rời thiết bị và giải thích chi tiết về các tiếp điểm bên trong. Đây là phần cực kỳ quan trọng giúp người dùng nắm bắt bản chất của thiết bị.

3.1. Các Tiếp Điểm Điện và Chức Năng

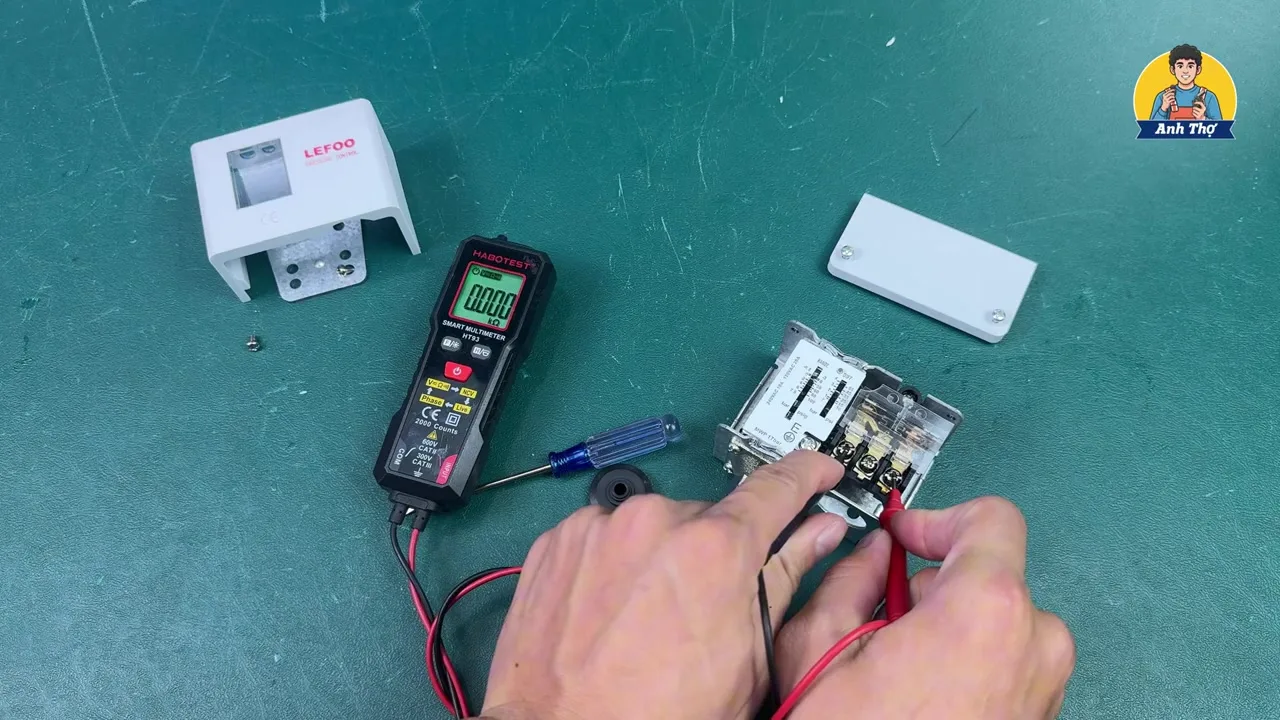

Bên trong công tắc áp suất LEFOO 5508, chúng ta có thể thấy rõ ba tiếp điểm điện:

* Tiếp điểm 1-2 (Thường đóng – NC): Ở trạng thái bình thường (chưa có áp suất hoặc áp suất thấp hơn ngưỡng cài đặt), tiếp điểm 1 và 2 thông nhau. Điều này có nghĩa là khi được đấu nối với máy bơm, máy bơm sẽ hoạt động.

* Tiếp điểm 1-4 (Thường mở – NO): Ở trạng thái bình thường, tiếp điểm 1 và 4 không thông nhau.

Khi áp suất trong hệ thống đạt đến ngưỡng đã cài đặt, cơ chế bên trong Công Tắc Áp Suất LEFOO 5508 sẽ kích hoạt, làm cho tiếp điểm 1-2 ngắt (không thông nhau) và tiếp điểm 1-4 thông nhau. Đây chính là nguyên lý cơ bản để điều khiển máy bơm: khi áp suất đủ, máy bơm ngắt; khi áp suất giảm xuống dưới ngưỡng chênh lệch, máy bơm sẽ chạy lại. Video cũng cung cấp một nút test để người dùng có thể kiểm tra trạng thái đóng/ngắt của tiếp điểm mà không cần cấp áp suất thực tế, rất tiện lợi cho việc kiểm tra ban đầu.

3.2. Thiết Kế An Toàn Nội Bộ

Một điểm cộng khác được nhấn mạnh là thiết kế an toàn bên trong. LEFOO 5508 được trang bị một lớp vỏ nhựa bảo vệ các tiếp điểm đấu nối, tương tự như một domino điện. Điều này giúp ngăn chặn nguy cơ chạm tay vào các dây điện bên trong khi đang vận hành, giảm thiểu rủi ro giật điện. Phần nắp bảo vệ này cũng có một miếng đệm cao su ở lỗ luồn dây điện phía dưới, giúp chống bụi và nước xâm nhập, tăng cường độ bền và an toàn cho thiết bị.

4. Hướng Dẫn Điều Chỉnh Áp Suất Chi Tiết

Phần hướng dẫn điều chỉnh áp suất là trái tim của video, nơi người xem được chỉ dẫn từng bước để cài đặt công tắc áp suất theo ý muốn. Công Tắc Áp Suất LEFOO 5508 có hai vít điều chỉnh chính:

* Vít màu trắng (Thanh Range – R): Dùng để cài đặt ngưỡng áp suất cao nhất mà tại đó máy bơm sẽ ngắt. Ví dụ, nếu cài đặt 4 kg, máy bơm sẽ ngừng hoạt động khi áp suất đạt 4 kg.

* Vít lục giác (Thanh Dip – Diff): Dùng để cài đặt độ chênh lệch áp suất. Đây là khoảng cách giữa áp suất ngắt và áp suất khởi động lại. Ví dụ, nếu Range là 4 kg và Dip là 3 kg, máy bơm sẽ chạy lại khi áp suất giảm xuống 1 kg (4 kg – 3 kg).

Để điều chỉnh, trước tiên cần tháo khóa an toàn (ốc giữ) để cho phép các vít điều chỉnh xoay tự do. Người hướng dẫn đã thực hiện một ví dụ cụ thể: cài đặt Range ở 4 kg và Dip ở 3 kg. Điều này có nghĩa là máy bơm sẽ ngắt ở 4 kg và khởi động lại ở 1 kg. Việc giải thích rõ ràng kèm ví dụ giúp người xem dễ dàng hình dung và áp dụng.

5. Thực Hành Đấu Nối và Kiểm Tra Hoạt Động

Sau khi hướng dẫn điều chỉnh, video tiếp tục với phần thực hành đấu nối và kiểm tra, đây là phần minh họa rõ nét nhất về cách Công Tắc Áp Suất LEFOO 5508 hoạt động trong thực tế.

5.1. Kết Nối Với Hệ Thống Khí Nén

Đầu tiên, Công Tắc Áp Suất LEFOO 5508 được kết nối vào một hệ thống khí nén có đồng hồ đo áp suất. Người hướng dẫn sử dụng một đầu chuyển ren 13mm ra ống 8mm, sau đó quấn băng tan để đảm bảo kín khí. Quá trình này mô phỏng việc kết nối thiết bị vào đường ống thực tế.

Khi cấp khí và tăng áp suất lên 4 kg (ngưỡng Range đã cài đặt), Công Tắc Áp Suất LEFOO 5508 phát ra tiếng “tách” và các tiếp điểm chuyển trạng thái (1-2 ngắt, 1-4 thông). Sau đó, khi giảm áp suất xuống 1 kg (ngưỡng Range – Dip), công tắc lại “tách” một lần nữa, các tiếp điểm trở lại trạng thái ban đầu (1-2 thông, 1-4 ngắt), báo hiệu máy bơm sẽ chạy lại. Thí nghiệm trực quan này giúp người xem hiểu rõ nguyên lý đóng ngắt dựa trên áp suất.

5.2. Đấu Nối Điện và Mô Phỏng Máy Bơm

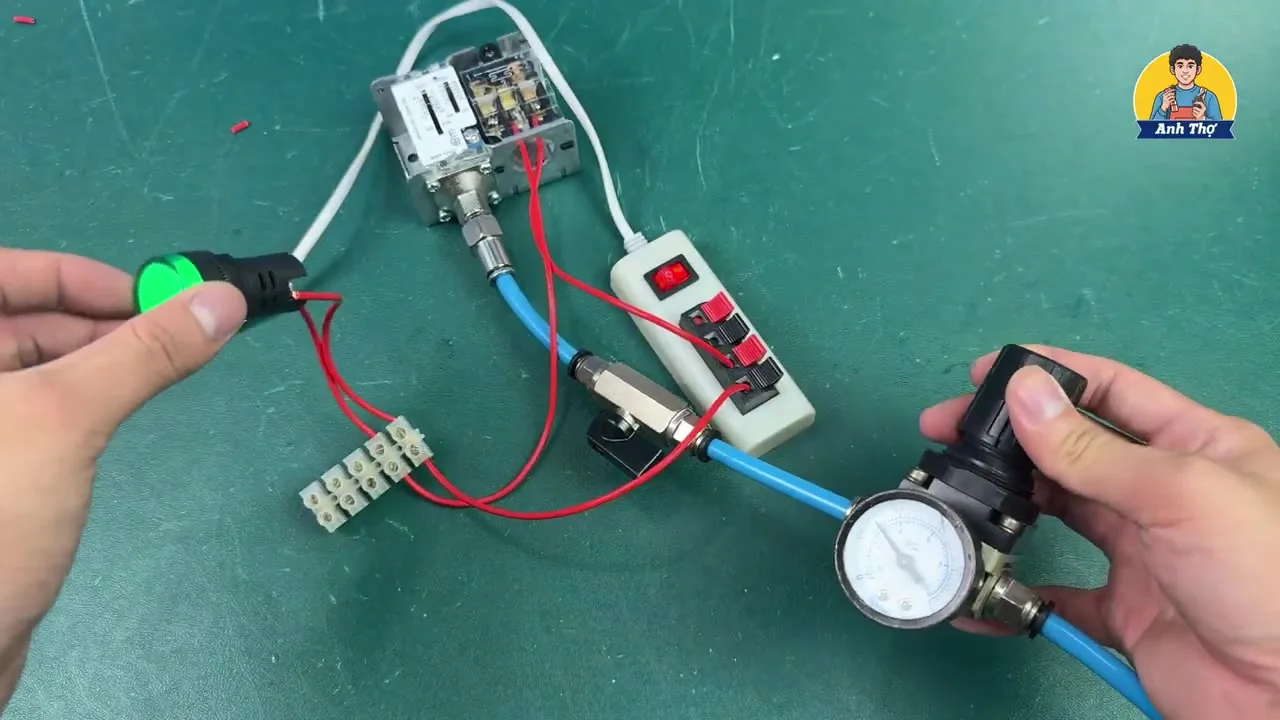

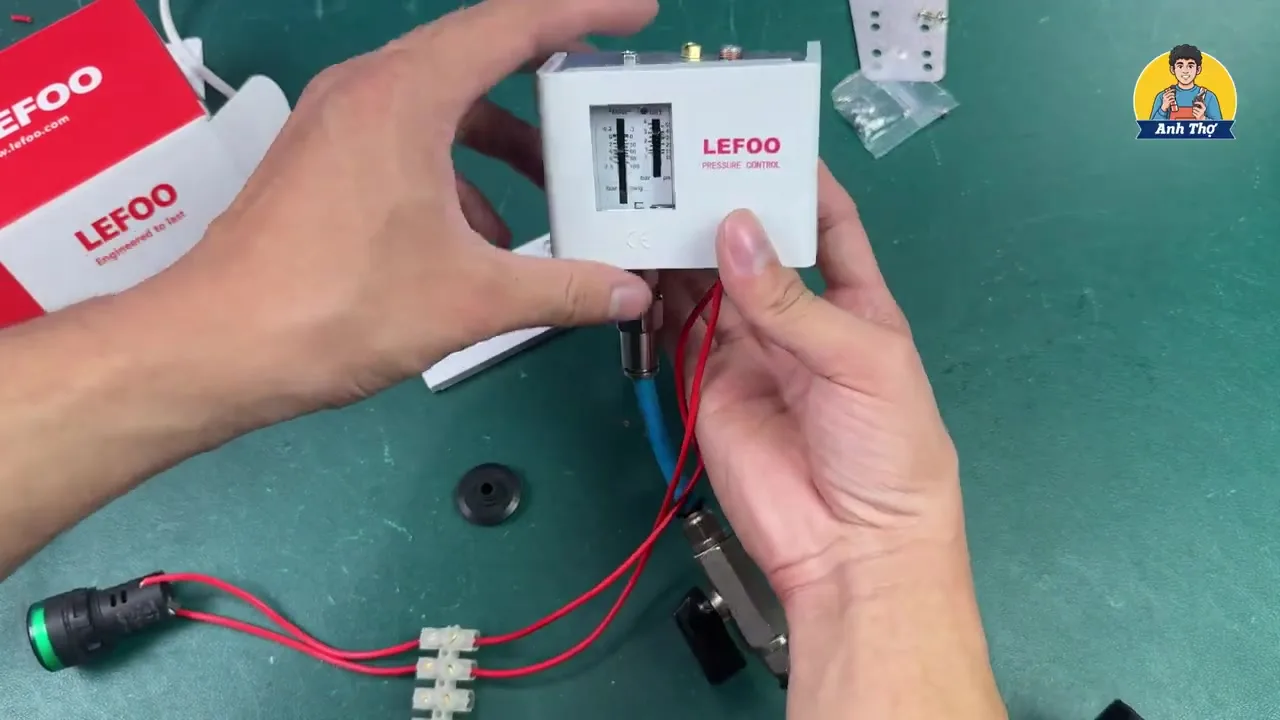

Để minh họa rõ hơn, người hướng dẫn đã đấu nối Công Tắc Áp Suất LEFOO 5508 với một bóng đèn 220V, tượng trưng cho một máy bơm. Ở trạng thái bình thường (chưa có áp suất), đèn sáng, tức là máy bơm đang hoạt động. Khi áp suất được cấp lên 4 kg, đèn tắt (máy bơm ngắt). Khi áp suất giảm xuống 1 kg, đèn lại sáng (máy bơm khởi động lại). Điều này minh chứng cho khả năng bảo vệ hệ thống khỏi quá áp và duy trì áp suất ổn định.

6. Lưu Ý Quan Trọng Về Dòng Điện và Bảo Vệ Thiết Bị

Một trong những lời khuyên quan trọng nhất từ video là về khả năng chịu tải dòng điện của công tắc áp suất. Mặc dù công tắc áp suất LEFOO 5508 có thể hoạt động với điện áp 220V, nhưng nó chỉ chịu được dòng điện tối đa 10A (hoặc 20A với 120V). Điều này có nghĩa là:

* Nếu bạn sử dụng máy bơm hoặc động cơ có công suất lớn hơn, tiêu thụ dòng điện vượt quá 10A (ví dụ: động cơ 3 pha, động cơ 7kg, 8kg), bạn bắt buộc phải đấu nối thông qua một rơ le trung gian (contactor).

* Việc này sẽ giúp bảo vệ Công Tắc Áp Suất LEFOO 5508 khỏi bị quá tải, cháy hỏng, và đảm bảo an toàn cho toàn bộ hệ thống điện. Bỏ qua lời khuyên này có thể dẫn đến hậu quả nghiêm trọng và chi phí sửa chữa tốn kém.

7. Tổng Kết và Đánh Giá

Video của Anh Thợ Automation là một nguồn tài liệu cực kỳ hữu ích và dễ hiểu về công tắc áp suất LEFOO 5508. Từ việc đập hộp, giới thiệu tính năng, hướng dẫn đấu nối, căn chỉnh chi tiết đến việc thực hiện các thí nghiệm thực tế, mọi thứ đều được trình bày một cách khoa học và trực quan. Những điểm cộng lớn của sản phẩm LEFOO 5508 được nhấn mạnh bao gồm:

* Thiết kế thông minh: Có nắp chống bụi, chống nước và khóa an toàn cho vít điều chỉnh.

* An toàn cao: Có vỏ bảo vệ tiếp điểm bên trong như domino, lỗ luồn dây chống nước, và tiếp địa an toàn.

* Dễ dàng điều chỉnh và lắp đặt: Hướng dẫn chi tiết giúp ngay cả người không chuyên cũng có thể thực hiện được.

Kênh Anh Thợ Automation đã thành công trong việc tạo ra một nội dung chất lượng. Video không chỉ cung cấp kiến thức mà còn thể hiện kinh nghiệm thực tế của người làm kỹ thuật, giúp người xem tin tưởng và áp dụng. Nếu bạn đang tìm kiếm một giải pháp hiệu quả cho hệ thống áp suất của mình hoặc muốn tìm hiểu sâu hơn về Công Tắc Áp Suất LEFOO 5508, video này chắc chắn là một tài liệu không thể bỏ qua. Đừng quên ghé thăm kênh Anh Thợ Automation để khám phá thêm nhiều mẹo kỹ thuật hay mỗi ngày!

Câu Hỏi Thường Gặp (FAQs)

Công tắc áp suất LEFOO 5508 dùng để làm gì?

Công tắc áp suất LEFOO 5508 dùng để tự động đóng ngắt máy bơm hoặc thiết bị khí nén khi áp suất đạt đến ngưỡng cài đặt, giúp bảo vệ hệ thống khỏi quá áp và duy trì áp suất ổn định.

Làm thế nào để điều chỉnh áp suất ngắt và khởi động lại trên Công Tắc Áp Suất LEFOO 5508?

Bạn sử dụng vít màu trắng để điều chỉnh áp suất ngắt (Thanh Range) và vít lục giác để điều chỉnh độ chênh lệch áp suất (Thanh Dip). Áp suất khởi động lại sẽ là Range trừ đi Dip.

Công tắc áp suất này có an toàn không?

Có, Công Tắc Áp Suất LEFOO 5508 có nhiều tính năng an toàn như nắp bảo vệ chống bụi/nước, vỏ nhựa che tiếp điểm điện bên trong, và chân tiếp địa.

Tôi có thể dùng công tắc áp suất LEFOO 5508 cho máy bơm công suất lớn không?

Đối với máy bơm có công suất lớn hơn 10A, bạn cần đấu nối công tắc áp suất thông qua một rơ le trung gian (contactor) để bảo vệ công tắc khỏi bị cháy hỏng.

Làm thế nào để kiểm tra công tắc áp suất mà không cần cấp khí?

Bạn có thể sử dụng nút test tích hợp trên thiết bị để mô phỏng trạng thái đóng/ngắt của tiếp điểm và kiểm tra hoạt động của nó.

Điểm Nổi Bật Chính

* Bảo vệ hệ thống: Ngăn ngừa quá áp và hư hỏng thiết bị.

* Thiết kế thông minh: Bao gồm nắp chống bụi/nước và khóa điều chỉnh.

* An toàn điện: Vỏ bảo vệ tiếp điểm và tiếp địa.

* Dễ dàng cài đặt: Hướng dẫn rõ ràng cho Range và Dip.

* Khả năng tương thích: Hoạt động với cả AC/DC, nhưng cần contactor cho tải lớn.

* Nguồn tài liệu chất lượng: Video của Anh Thợ Automation cung cấp hướng dẫn trực quan và chi tiết.

Kết Luận

Video “CÔNG TẮC ÁP SUẤT LÀ GÌ? Hướng dẫn đấu nối & Chỉnh Công tắc áp suất cực dễ | LEFOO 5508” là một ví dụ điển hình về nội dung hữu ích, đáng tin cậy và đặt người dùng lên hàng đầu. Với sự hướng dẫn tận tình từ Anh Thợ Automation, việc hiểu và sử dụng công tắc áp suất LEFOO 5508 trở nên dễ dàng hơn bao giờ hết. Hy vọng bài viết này đã tóm tắt đầy đủ và làm rõ những giá trị mà video mang lại, giúp bạn tự tin hơn trong việc quản lý các hệ thống áp suất của mình. Đừng quên ủng hộ kênh Anh Thợ Automation để có thêm nhiều kiến thức kỹ thuật bổ ích nhé!
