Đánh Giá Chi Tiết Xi Lanh Khí Nén Airtac SC – Từ SC32 Đến SC160: Có Gì Đặc Biệt?
Mục Lục
1. Giới thiệu – Vì sao dòng SC được ưa chuộng?
Trong lĩnh vực khí nén công nghiệp, Xi Lanh Khí Nén là một trong những thiết bị cơ bản nhưng đóng vai trò vô cùng quan trọng trong việc truyền động. Dù là hệ thống đóng gói, băng tải, robot tự động hay máy ép – tất cả đều cần một cơ cấu chuyển động tuyến tính, và xi lanh khí nén chính là giải pháp được sử dụng phổ biến nhất nhờ tính đơn giản, hiệu quả và chi phí hợp lý.
Khi nhắc đến xi lanh khí nén, dòng SC của Airtac gần như là cái tên quen thuộc với bất kỳ ai làm trong ngành. Không chỉ bởi sự phổ biến, dòng SC còn nổi bật bởi độ ổn định cao, thiết kế tiêu chuẩn ISO, dễ thay thế linh kiện, và đặc biệt là có nhiều kích cỡ để lựa chọn. Từ những dòng nhỏ gọn như SC32, SC40 đến các mã lớn như SC100, SC125 hay thậm chí SC160 – dòng sản phẩm này gần như phủ khắp các ứng dụng khí nén trong sản xuất, tự động hóa và cơ khí chế tạo.
Không chỉ vậy, Airtac còn hỗ trợ sẵn bộ phốt thay thế cho từng mã SC, giúp người dùng dễ dàng bảo trì, tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ thiết bị. Điều này biến Xi Lanh Khí Nén SC trở thành lựa chọn lý tưởng cho cả doanh nghiệp quy mô nhỏ lẫn các nhà máy lớn.
Bài viết này sẽ cùng bạn đánh giá thực tế từng dòng Xi Lanh Khí Nén SC phổ biến từ SC32 đến SC160, phân tích chi tiết cấu tạo, ứng dụng, cách lựa chọn phù hợp, cũng như tư vấn địa chỉ mua hàng uy tín. Nếu bạn đang tìm một dòng xi lanh khí nén bền, mạnh, giá hợp lý, thì đây chính là bài viết dành cho bạn.
2. Cấu tạo chi tiết của Xi Lanh Khí Nén SC Airtac
Xi lanh khí nén SC của Airtac được thiết kế theo tiêu chuẩn ISO, với cấu tạo đơn giản nhưng tối ưu cho hiệu suất và khả năng vận hành ổn định trong môi trường công nghiệp. Việc nắm rõ cấu tạo của xi lanh khí nén không chỉ giúp người dùng hiểu cách vận hành mà còn hỗ trợ tốt cho việc bảo trì, thay thế linh kiện và xử lý sự cố khi cần.
Các bộ phận chính của xi lanh khí nén SC
- Thân xi lanh (vỏ nhôm):
Thân xi lanh được làm từ hợp kim nhôm đúc định hình, giúp sản phẩm vừa nhẹ vừa bền. Bề mặt thân được xử lý anode chống mài mòn, giúp tăng tuổi thọ khi làm việc liên tục với khí nén ở áp suất cao. - Piston và cần ty:

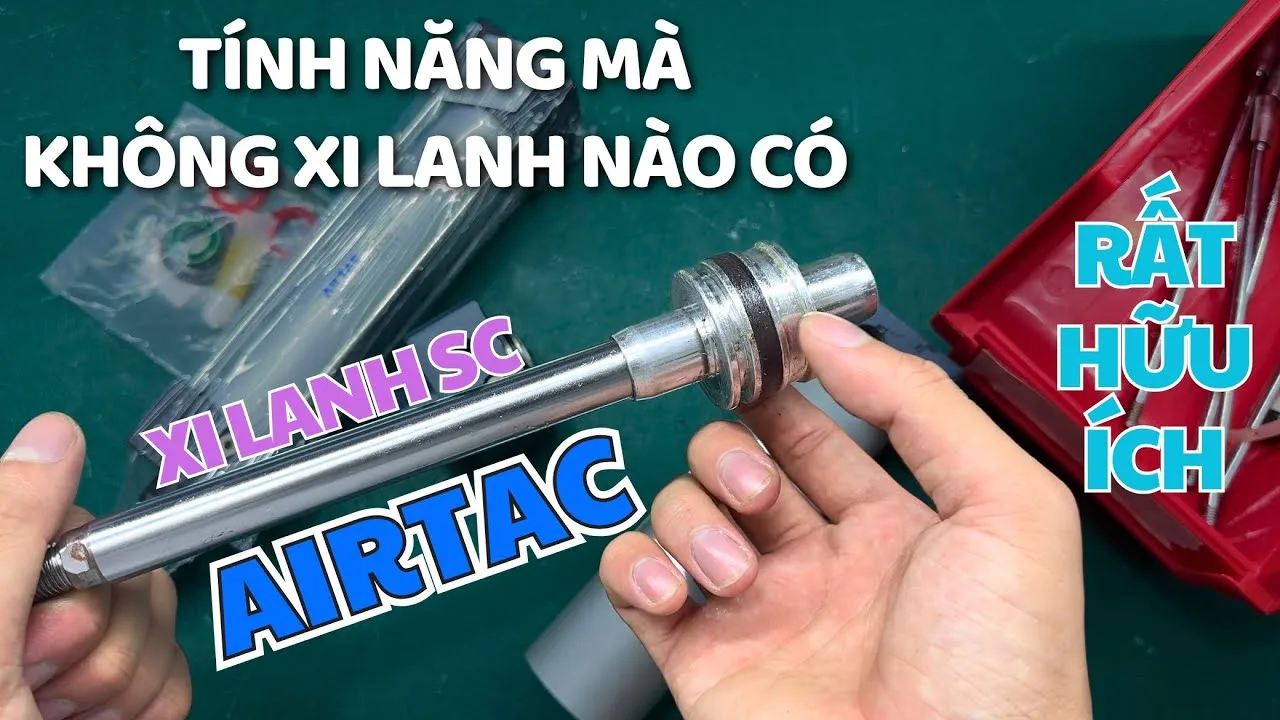

Là bộ phận di chuyển chính của xi lanh. Piston thường làm bằng hợp kim nhôm hoặc thép, trượt bên trong lòng xi lanh với độ kín cao. Cần ty (ty đẩy) thường làm từ thép carbon mạ crom sáng, giúp tăng độ cứng, chống trầy xước và hạn chế gỉ sét. - Đầu bịt trên và đầu bịt dưới:
Hai đầu xi lanh khí nén được bịt bằng khối hợp kim nhôm, liên kết chắc chắn với thân xi lanh thông qua bốn thanh giằng. Đây là điểm cố định, giữ cho kết cấu xi lanh ổn định, chịu được rung động và áp lực cao trong quá trình hoạt động. - Bốn thanh giằng và ốc siết:
Thanh giằng chạy dọc hai bên xi lanh, liên kết đầu bịt trên và dưới. Đây là thiết kế đặc trưng của dòng SC, giúp cấu trúc xi lanh cứng cáp, chắc chắn hơn so với các loại xi lanh thân liền khác. - Hệ thống ron và phốt làm kín:
Gồm hai loại chính:- Phốt cổ: đặt ở đầu xi lanh, nơi cần ty đi qua – giúp làm kín khi ty chuyển động.
- Phốt piston: nằm trong lòng xi lanh, giúp ngăn khí rò rỉ từ hai buồng trái – phải của piston.
Ngoài ra còn có các ron mềm (màu đen) giúp giảm ma sát và chống mài mòn trong quá trình làm việc.
- Mỡ bôi trơn chuyên dụng:
Trong các bộ phốt thay thế thường đi kèm mỡ bôi trơn, giúp bảo vệ ron, giảm ma sát và tăng độ kín khi lắp lại sau bảo trì.
Ưu điểm trong thiết kế cấu tạo của xi lanh khí nén SC
- Dễ tháo lắp, bảo trì: nhờ cấu trúc rời rạc, người dùng có thể dễ dàng tháo xi lanh để vệ sinh, thay phốt hoặc kiểm tra bên trong.
- Thay thế linh kiện đơn giản: các bộ phận như phốt cổ, phốt piston có sẵn và có thể mua lẻ dễ dàng.
- Chống rò rỉ khí: hệ thống phốt được thiết kế khoa học, độ khít cao, đảm bảo hiệu suất làm việc ổn định lâu dài.
- Phù hợp với nhiều môi trường: từ nhà xưởng thông thường đến môi trường bụi bặm hoặc rung động liên tục.
Tổng thể, cấu tạo của xi lanh khí nén SC Airtac cho thấy sự đầu tư kỹ lưỡng về mặt kỹ thuật và độ bền cơ học. Đây chính là lý do vì sao dòng SC luôn nằm trong top sản phẩm xi lanh khí nén bán chạy nhất trên thị trường thiết bị khí nén hiện nay.
3. So sánh các mã SC32 – SC160 và gợi ý ứng dụng thực tế
Một trong những ưu điểm lớn của dòng xi lanh khí nén SC Airtac là có nhiều kích cỡ đường kính piston để lựa chọn – từ nhỏ gọn đến loại lớn công suất cao. Điều này cho phép người dùng ứng dụng linh hoạt trong nhiều loại máy móc và hệ thống khí nén khác nhau, từ sản xuất nhẹ đến công nghiệp nặng.
Bảng kích thước phổ biến của xi lanh SC
| Mã SC | Đường kính piston (mm) | Ứng dụng phổ biến |
| SC32 | 32 mm | Máy đóng gói nhỏ, băng tải nhẹ |
| SC40 | 40 mm | Hệ thống tự động hóa đơn giản |
| SC50 | 50 mm | Máy ép nhẹ, máy kẹp khí nén nhỏ |
| SC63 | 63 mm | Băng tải công nghiệp, hệ thống đóng gói lớn |
| SC80 | 80 mm | Máy ép, cụm nâng hạ trung bình |
| SC100 | 100 mm | Dùng trong cơ cấu kẹp, nâng – hạ nặng |
| SC125 | 125 mm | Xưởng cơ khí lớn, băng chuyền tải trọng cao |
| SC160 | 160 mm | Thiết bị nâng cấp tải trọng, ép công suất lớn |
Ngoài các mã trên, Airtac còn có các size lớn hơn như SC200, SC250… nhưng SC32 ~ SC160 là nhóm phổ biến nhất.
Gợi ý lựa chọn theo nhu cầu thực tế
- Ứng dụng trong ngành thực phẩm, đóng gói, bao bì:
Các dòng nhỏ như SC32, SC40 là lựa chọn tối ưu nhờ trọng lượng nhẹ, kích thước gọn, phù hợp lắp đặt trên hệ thống robot, cánh tay tự động, đóng – mở băng tải hoặc đóng gói dạng túi. - Dây chuyền sản xuất tự động công suất trung bình:
SC50, SC63, SC80 có lực đẩy tốt, thích hợp dùng trong cụm kẹp cơ khí, bàn nâng, máy ép nhựa, cụm dập nhãn, hoặc các hệ thống cơ động với lực vừa phải. - Hệ thống nâng hạ, ép lực lớn:
SC100, SC125, SC160 là lựa chọn cho các máy cần lực nén lớn, tải trọng cao hoặc cần làm việc liên tục như máy ép khí, bàn nâng tải nặng, máy gia công kim loại.
Ưu điểm khi chọn đúng mã xi lanh khí nén SC
- Tối ưu lực đẩy và tiết kiệm khí nén: lựa chọn đúng đường kính giúp hệ thống đạt hiệu suất tốt nhất mà không gây lãng phí.
- Giảm hao mòn: xi lanh quá nhỏ hoặc quá lớn so với tải cần nâng đều gây hao tổn lực, tăng tốc độ mài mòn.
- Dễ dàng thay thế linh kiện: vì SC là dòng tiêu chuẩn, bạn có thể dễ dàng tìm phốt, ron hoặc ty thay thế cho đúng mã.
Lưu ý khi đặt hàng
- Cần xác định rõ: đường kính piston, hành trình làm việc, và kiểu lắp đặt (chân đế, tai tròn, trượt ngang…).
- Nếu hệ thống đặc thù, có thể đặt hàng hành trình tùy chỉnh theo yêu cầu tại các nhà phân phối chính hãng.
4. Bộ phốt thay thế – linh kiện cần thiết khi bảo trì
Một trong những ưu điểm lớn giúp dòng xi lanh khí nén SC Airtac luôn được ưa chuộng chính là khả năng dễ dàng bảo trì và thay thế linh kiện, đặc biệt là bộ phốt làm kín – chi tiết đóng vai trò quan trọng trong việc giữ khí, đảm bảo lực đẩy và tránh rò rỉ khí nén trong quá trình làm việc.
Vì sao cần thay phốt định kỳ?
Qua thời gian vận hành, đặc biệt trong môi trường bụi bẩn hoặc có hơi dầu, các bộ phận như phốt piston, phốt cổ và ron làm kín sẽ bị mài mòn. Dấu hiệu phổ biến là:
- Xi lanh hoạt động yếu, lực đẩy giảm.
- Có tiếng rít nhẹ hoặc khí thoát ra tại phần ty hoặc ống.
- Tốc độ xi lanh không ổn định, hành trình giật cục.
- Áp suất yêu cầu tăng cao để đạt lực đẩy cũ.
Khi gặp các tình trạng trên, thay vì phải mua mới toàn bộ xi lanh khí nén, bạn chỉ cần thay đúng bộ phốt chuyên dụng, là thiết bị sẽ hoạt động như mới.
Bộ phốt xi lanh khí nén SC gồm những gì?
Tùy theo mã SC (SC32, SC40, SC50,…), bộ phốt có thể gồm 3 – 5 chi tiết chính:
- Phốt cổ (Seal rod): nằm ở đầu xi lanh, bao quanh cần ty, làm kín khi piston chuyển động qua lại.
- Phốt piston (Piston seal): nằm giữa piston và lòng xi lanh, đảm bảo khí không rò rỉ giữa hai buồng.
- Ron chống mài mòn: giúp giảm ma sát, bảo vệ phốt không bị phá hủy khi hoạt động liên tục.
- Ron làm kín mềm (O-ring): lắp vào đầu bịt và các khe siết ren để chống rò khí.
- Mỡ bôi trơn chuyên dụng: đi kèm trong bộ phốt để tăng độ trượt, giảm ma sát khi lắp lại.
Các bộ phốt thường có sẵn theo từng mã SC phổ biến và có thể thay tại chỗ chỉ với vài dụng cụ cơ bản.
Hướng dẫn thay phốt đơn giản
- Tháo xi lanh khí nén khỏi hệ thống.
- Tháo đầu bịt trên/dưới bằng cách mở ốc giằng.
- Lấy piston và ty ra, kiểm tra phốt cũ.
- Dùng dụng cụ chuyên dụng để tháo và thay phốt mới.
- Bôi mỡ bôi trơn vào phốt trước khi lắp lại.
- Lắp lại các bộ phận theo đúng thứ tự.
- Kiểm tra độ kín khí sau khi hoàn tất.
Lợi ích khi sử dụng bộ phốt chính hãng
- Độ bền cao hơn phốt trôi nổi trên thị trường.
- Kích thước chuẩn xác, lắp đúng khít, không rò khí.
- Hoạt động ổn định, ít bảo trì về sau.
Đây là giải pháp kinh tế – hiệu quả – tiện lợi cho các xưởng sản xuất, giúp kéo dài tuổi thọ xi lanh khí nén SC thêm nhiều năm mà không cần thay mới toàn bộ thiết bị.
5. Mua xi lanh SC chính hãng ở đâu?
Sau khi đã hiểu rõ về cấu tạo, kích thước, ứng dụng thực tế và cách bảo trì dòng xi lanh SC của Airtac, câu hỏi tiếp theo mà nhiều người đặt ra là: Nên mua xi lanh khí nén SC ở đâu để đảm bảo hàng chính hãng, đúng kỹ thuật và được hỗ trợ đầy đủ?
Thị trường hiện nay có không ít nơi bán xi lanh khí nén SC, tuy nhiên để đảm bảo chất lượng ổn định, giá hợp lý, và dịch vụ hậu mãi chuyên nghiệp, bạn nên lựa chọn nhà cung cấp có chuyên môn sâu trong ngành khí nén và có kinh nghiệm thực tế với thiết bị Airtac.
Khải Lợi Automation – Địa chỉ uy tín cho thiết bị khí nén chính hãng
Khải Lợi Automation là đơn vị chuyên cung cấp thiết bị khí nén, van điều khiển, xi lanh và phụ kiện công nghiệp, đặc biệt là các sản phẩm chính hãng từ Airtac. Với hơn 10 năm hoạt động trong lĩnh vực khí nén – tự động hóa, Khải Lợi luôn được đánh giá cao bởi:
- Hàng chính hãng Airtac 100%, đầy đủ CO/CQ (nếu cần).
- Có sẵn nhiều mã SC: SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160…
- Hỗ trợ đặt hàng theo hành trình tùy chỉnh.
- Tư vấn kỹ thuật tận tình – đúng nhu cầu – đúng sản phẩm.
- Có sẵn bộ phốt thay thế cho từng mã xi lanh.
- Giao hàng nhanh toàn quốc, đóng gói kỹ, kiểm tra kỹ trước khi gửi.
Thông tin liên hệ mua hàng và tư vấn kỹ thuật
- Hotline 1: 0797.975.838
- Hotline 2: 0798.813.029
- Kỹ thuật Vippro: 0792.078.216
- Zalo / Facebook: Khải Lợi Automation
- Kênh YouTube: Review thiết bị, test thực tế, hướng dẫn lắp đặt
Dù bạn là chủ xưởng nhỏ, kỹ thuật viên hay bộ phận thu mua của doanh nghiệp, Khải Lợi luôn sẵn sàng đồng hành để giúp bạn chọn đúng dòng xi lanh khí nén phù hợp – bền bỉ – hiệu quả – tối ưu chi phí.
6. Kết luận
Xi lanh khí nén Airtac SC không chỉ là một trong những dòng xi lanh khí nén tiêu chuẩn phổ biến nhất trên thị trường, mà còn là lựa chọn được hàng ngàn doanh nghiệp tin dùng nhờ vào độ bền cao, hiệu suất ổn định, và giá thành hợp lý. Từ các mã nhỏ như SC32, SC40 cho đến các mã công suất lớn như SC125, SC160 – dòng SC có thể đáp ứng tốt hầu hết nhu cầu trong sản xuất, tự động hóa và cơ khí chế tạo.
Qua bài viết này, chúng ta đã cùng nhau:
- Tìm hiểu cấu tạo kỹ thuật chi tiết của xi lanh SC Airtac.
- Phân tích sự khác biệt giữa các mã SC32 đến SC160 để lựa chọn phù hợp với từng ứng dụng.
- Đánh giá tính linh hoạt trong bảo trì thông qua bộ phốt thay thế có sẵn.
- Xác định được tiêu chí chọn mua đúng xi lanh SC chính hãng và nơi mua uy tín.
Nếu bạn đang phân vân không biết chọn mã nào, hành trình bao nhiêu, hoặc có cần đặt riêng kích thước không – hãy để đội ngũ kỹ thuật tại Khải Lợi Automation đồng hành và hỗ trợ bạn.
Một thiết bị bền – hiệu quả – dễ bảo trì sẽ giúp hệ thống khí nén của bạn hoạt động trơn tru, giảm thời gian dừng máy và tối ưu chi phí vận hành về lâu dài.
7. Câu hỏi thường gặp (FAQ)
1. Tôi nên chọn SC32, SC50 hay SC100 cho hệ thống băng tải?
Tùy vào tải trọng và chiều dài băng tải mà bạn chọn mã xi lanh phù hợp.
- Với hệ thống băng tải nhẹ, tốc độ cao, SC32 hoặc SC40 là đủ.
- Nếu tải trung bình, bạn nên chọn SC50 hoặc SC63 để đảm bảo lực đẩy.
- Với băng tải công nghiệp nặng, cần chọn SC80 trở lên.
Hãy xác định rõ trọng lượng vật di chuyển, yêu cầu tốc độ, không gian lắp đặt và hành trình để chọn chính xác.
2. Xi lanh SC có dùng được ngoài trời không?
Có thể, nhưng cần chú ý một số điều kiện:
- Thân xi lanh SC bằng nhôm có phủ anode nên chịu được môi trường hơi ẩm.
- Cần ty bằng thép mạ crom, nhưng nếu để ngoài trời thường xuyên, cần bảo vệ thêm bằng mỡ chống gỉ hoặc bọc che bụi.
- Với môi trường đặc biệt (nhiệt độ cao, hóa chất), nên tư vấn kỹ trước khi dùng lâu dài.
3. Làm sao biết đã đến lúc thay phốt xi lanh?
Một số dấu hiệu nhận biết:
- Xi lanh hoạt động yếu, lực đẩy không đều.
- Có hiện tượng xì khí nhẹ tại phần cổ ty.
- Tốc độ xi lanh không ổn định, có tiếng rít khi chuyển động.
- Áp suất hệ thống tăng bất thường để đạt lực đẩy mong muốn.
Nếu gặp các tình trạng trên, nên kiểm tra và thay bộ phốt tương ứng càng sớm càng tốt.
4. Có thể đặt xi lanh SC theo hành trình riêng không?
Hoàn toàn có thể.
Airtac SC hỗ trợ sản xuất hành trình theo yêu cầu, ví dụ: 75mm, 220mm, 315mm… ngoài các bước hành trình tiêu chuẩn.
Khi đặt hàng, bạn chỉ cần cung cấp thông tin:
- Mã SC
- Đường kính piston
- Hành trình mong muốn
- Kiểu lắp đặt (chân đế, tai tròn, thanh trượt…)
Tại Khải Lợi Automation, bạn sẽ được tư vấn miễn phí và hỗ trợ đặt hàng đúng nhu cầu.
5. Mua xi lanh SC chính hãng Airtac ở đâu?
Bạn có thể mua xi lanh SC tại Khải Lợi Automation – nhà cung cấp thiết bị khí nén chuyên nghiệp, chính hãng, uy tín.
Tại đây có đầy đủ các mã SC từ nhỏ đến lớn, hàng có sẵn, hỗ trợ kỹ thuật tận tình và giao hàng nhanh toàn quốc.
