Giải Mã Trạm Nguồn Thủy Lực 2.2kW: Cấu Tạo Chi Tiết & Hướng Dẫn Chọn Mua Đúng Chuẩn

Bạn đang tìm hiểu về trạm nguồn thủy lực và muốn biết cách hoạt động, cấu tạo cũng như làm thế nào để chọn được bộ nguồn phù hợp cho hệ thống của mình? Video này của Khải Lợi Automation sẽ đưa bạn đi từ những khái niệm cơ bản đến chi tiết về một bộ nguồn thủy lực 2.2kW, được thiết kế để điều khiển 2 xi lanh riêng biệt. Chúng ta sẽ cùng khám phá từng bộ phận, từ thùng dầu, bơm, động cơ, van điều khiển cho đến hệ thống làm mát và đường ống, đồng thời cung cấp cho bạn một quy trình chọn lựa thông minh và hiệu quả. Đừng bỏ lỡ series thủy lực mới của chúng tôi để trở thành chuyên gia trong lĩnh vực này!

Tổng quan bộ nguồn thủy lực 2.2kW điều khiển 2 xi lanh độc lập, với các bộ phận chính như thùng dầu, bơm, động cơ và van điều khiển.

Tổng Quan Về Bộ Nguồn Thủy Lực Và Các Thiết Bị Cấu Thành

Chào mừng các bạn đã quay trở lại với kênh Khải Lợi Automation! Trong video hôm nay, chúng ta sẽ cùng “mổ xẻ” một bộ nguồn thủy lực “khủng” với thùng dầu dung tích lớn, được Khách hàng đặt làm riêng để điều khiển hai xi lanh thủy lực hoạt động độc lập. Với yêu cầu đặc biệt này, bộ nguồn được trang bị tới ba van: hai van để điều khiển riêng biệt cho từng xi lanh và một van tổng để đóng/mở toàn bộ hệ thống. Đây là cơ hội tuyệt vời để chúng ta tìm hiểu sâu về cấu tạo của một bộ nguồn thủy lực hoàn chỉnh, từ đó giúp các bạn nắm vững những thông số quan trọng khi có nhu cầu đặt hàng hoặc tự lắp ráp. Video này cũng đánh dấu sự khởi đầu cho series chuyên sâu về thiết bị thủy lực của Khải Lợi, hứa hẹn mang đến nhiều kiến thức bổ ích.

1. Thùng Dầu Thủy Lực: Trái Tim Của Hệ Thống

Bắt đầu hành trình khám phá từ phần dưới cùng, chúng ta sẽ đến với thùng dầu. Với dung tích lên tới 60 lít, thùng dầu này không chỉ là nơi chứa dầu thủy lực mà còn tích hợp nhiều tính năng quan trọng. Điểm nổi bật là chiếc nhiệt kế gắn trực tiếp trên thùng, giúp người dùng dễ dàng theo dõi nhiệt độ dầu hoạt động. Khi dầu nóng đến ngưỡng nhất định, người vận hành có thể kích hoạt quạt tản nhiệt (sẽ được giới thiệu sau) để làm mát dầu, đảm bảo hiệu suất và tuổi thọ cho toàn bộ hệ thống.

Nắp châm dầu được thiết kế thông minh với một lưới lọc bên trong, giúp loại bỏ cặn bẩn khi châm dầu mới vào, giữ cho dầu luôn sạch sẽ. Hai nút cao su ở đầu nối châm dầu và phía trên nắp là chi tiết nhỏ nhưng quan trọng, giúp ngăn không khí xâm nhập vào thùng dầu. Việc đóng kín nắp sau khi châm dầu là cực kỳ cần thiết, tránh tình trạng dầu bị sủi bọt do không khí lọt vào khi hệ thống hoạt động, gây ảnh hưởng đến hiệu quả bơm và tuổi thọ thiết bị.

2. Động Cơ và Bơm: Nguồn Sức Mạnh Của Bộ Nguồn

Tiếp theo, chúng ta sẽ tìm hiểu về trái tim của bộ nguồn: động cơ điện và bơm thủy lực.

2.1 Động Cơ Điện

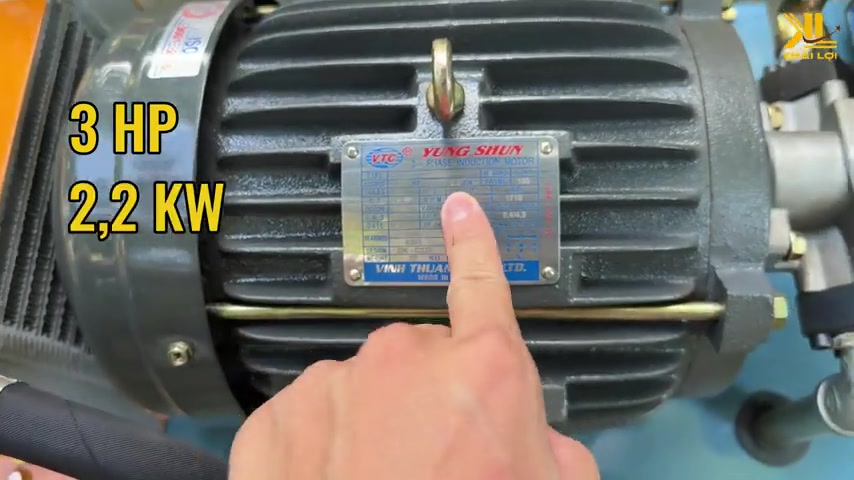

Động cơ trong bộ nguồn này có công suất 3HP (tương đương 2.2 kW). Thông số quan trọng cần chú ý ở động cơ bao gồm:

• Tốc độ quay (RPM): Với tần số điện 50Hz phổ biến tại Việt Nam, động cơ hoạt động ở 1450 vòng/phút. Nếu là 60Hz, tốc độ sẽ là 1710 RPM. Tốc độ này sẽ ảnh hưởng trực tiếp đến lưu lượng của bơm.
• Điện áp hoạt động: Động cơ này sử dụng nguồn 220V khi đấu tam giác và 380V khi đấu sao. Việc lựa chọn cách đấu dây phù hợp với nguồn điện sẵn có là rất quan trọng.

2.2 Bơm Thủy Lực

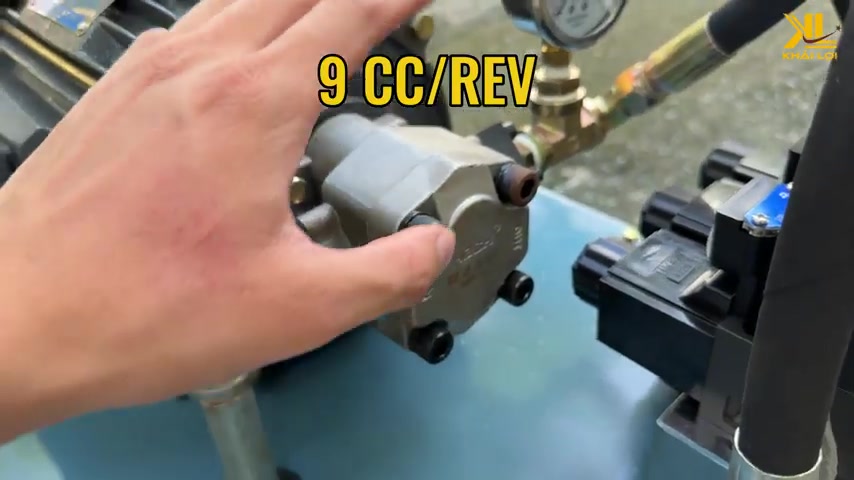

Bơm thủy lực là bộ phận hút dầu từ thùng và đẩy đi cung cấp năng lượng cho hệ thống. Trong trường hợp này, chúng ta đang sử dụng bơm bánh răng HGP2A với dung tích 9cc/vòng (9 cc/rev). Để tính toán lưu lượng thực tế của bơm, chúng ta áp dụng công thức:

`Lưu lượng (L/phút) = (Dung tích bơm (cc/vòng) * Tốc độ quay (vòng/phút)) / 1000`

Với các thông số đã cho: `(9 * 1450) / 1000 = 13.05 L/phút`. Như vậy, bơm này cung cấp lưu lượng khoảng 13 L/phút. Lưu lượng này phù hợp với các xi lanh thủy lực có kích thước trung bình, nhưng nếu cần điều khiển các xi lanh lớn hơn với lực đẩy mạnh hơn, chúng ta sẽ cần bơm có lưu lượng lớn hơn.

Đầu hút của bơm (đầu IN) kết nối với thùng dầu, còn đầu xả (đầu OUT) sẽ đưa dầu đi đến các van điều khiển.

3. Hệ Thống Đường Ống, Khớp Nối và Đồng Hồ Đo Áp Suất

Sau khi dầu được bơm lên, nó sẽ đi qua một khớp nối thủy lực chịu áp cao, đảm bảo độ bền và an toàn. Kế đến là đồng hồ đo áp suất (mặt số 3, tối đa 250 bar/kg/cm²) cho phép theo dõi áp suất hoạt động của hệ thống ngay tại đầu ra của bơm. Việc sử dụng các khớp nối và ống thủy lực chuyên dụng, chịu được áp suất cao là yếu tố then chốt trong thiết kế bộ nguồn thủy lực, khác biệt hoàn toàn so với các loại ống thông thường.

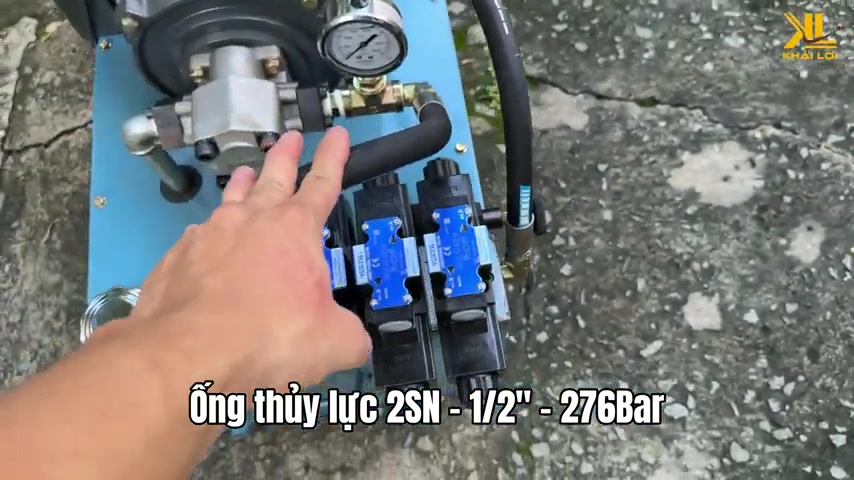

Ống thủy lực được sử dụng ở đây là loại 2 lớp (2XN), với đường kính trong 1/2 inch (khoảng 13mm), có khả năng chịu áp suất tối đa lên tới 276 bar. Việc đọc và hiểu các thông số trên ống thủy lực sẽ giúp bạn lựa chọn đúng loại phù hợp với nhu cầu.

Cuối cùng, dầu được dẫn đến đế van, nơi diễn ra quá trình phân phối và điều khiển hướng dòng chảy của dầu.

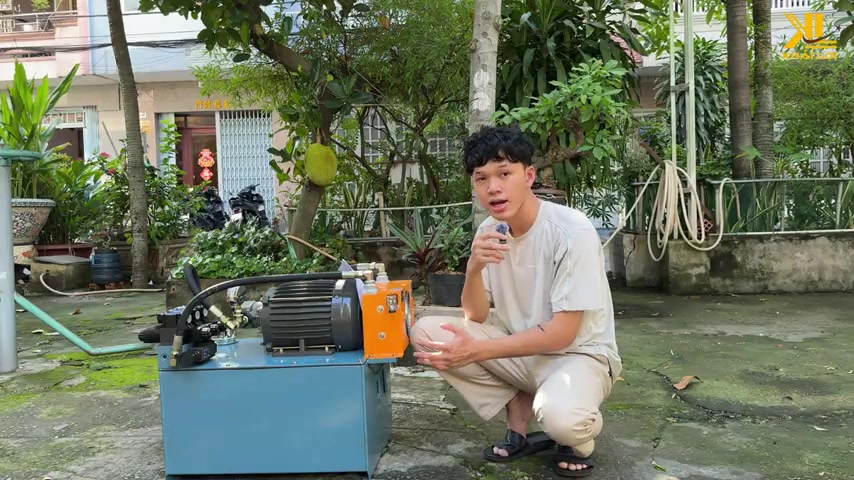

Cận cảnh thùng dầu thủy lực dung tích 60L với nhiệt kế tích hợp, động cơ 3HP và bơm bánh răng 9cc/vòng cung cấp lưu lượng dầu.

Nguyên Lý Hoạt Động và Các Van Điều Khiển Chính

Hệ thống điều khiển của bộ nguồn thủy lực này được thiết lập để tối ưu hóa hoạt động và đảm bảo an toàn.

1. Đế Van và Cổng Kết Nối

Đế van là trung tâm phân phối dầu. Các cổng kết nối chính bao gồm:

• Cổng P (Pressure): Cổng vào, nơi dầu từ bơm được đưa đến.
• Cổng T (Tank): Cổng hồi, dầu sau khi hoàn thành nhiệm vụ sẽ được hồi về thùng chứa.
• Cổng A và B: Các cổng ra, dẫn dầu đến xi lanh để thực hiện chức năng đẩy hoặc kéo.

2. Hệ Thống Van Điều Khiển Đa Dạng

Bộ nguồn này được trang bị tổng cộng ba van, phục vụ cho việc điều khiển hai xi lanh một cách linh hoạt:

• Van Đóng/Mở Tổng (Van 4/2): Van này đóng vai trò như một công tắc chính, cho phép hoặc ngăn chặn dòng dầu đi vào hệ thống điều khiển xi lanh. Khi van ở vị trí đóng, toàn bộ hệ thống ngừng hoạt động. Khi mở, dầu sẽ được cấp tới các van điều khiển xi lanh.
• Hai Van Điều Khiển Xi Lanh (Van 3/2): Đây là hai van độc lập, mỗi van chịu trách nhiệm điều khiển một xi lanh thủy lực riêng biệt. Với cấu hình 3 cửa, 2 vị trí (3C2) của hãng Yuken, các van này cho phép kiểm soát chính xác chuyển động của từng xi lanh, dù là tiến, lùi hay dừng.
• Van Chỉnh Áp: Nằm trong cụm van, van này cho phép người vận hành điều chỉnh áp suất làm việc của hệ thống. Bằng cách vặn núm điều chỉnh, bạn có thể tăng hoặc giảm áp suất tùy theo yêu cầu của công việc. Điều này rất quan trọng để đảm bảo xi lanh hoạt động với lực phù hợp, tránh quá tải hoặc thiếu lực.

3. Sơ Đồ Hoạt Động

Sơ đồ đi kèm minh họa rõ ràng cách dầu di chuyển trong hệ thống: Dầu từ bơm (cổng P) sẽ đi đến van tổng 4/2. Khi van này mở, dầu tiếp tục đến các van 3/2. Mỗi van 3/2 sẽ điều khiển một xi lanh thông qua các cổng A và B. Dầu hồi từ xi lanh sẽ qua cổng T để trở về thùng dầu. Sự sắp xếp này đảm bảo mỗi xi lanh được điều khiển độc lập và chính xác theo ý muốn.

4. Hệ Thống Làm Mát Dầu

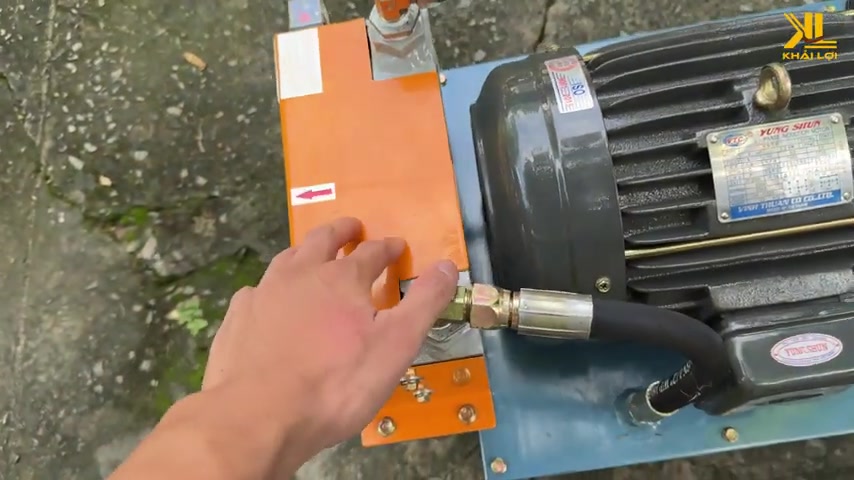

Trước khi dầu hồi về thùng, nó sẽ đi qua một hệ thống làm mát bằng quạt. Quạt này được cấp nguồn 220V riêng và hoạt động để giảm nhiệt độ dầu, đặc biệt quan trọng trong các ứng dụng hoạt động liên tục hoặc có tải nặng. Nhiệt kế gắn trên thùng dầu giúp giám sát nhiệt độ tổng thể, đảm bảo dầu luôn ở mức hoạt động lý tưởng (thường từ 50-60°C) để bảo vệ các bộ phận và duy trì hiệu suất hệ thống.

Hệ thống đế van, các van điều khiển (van tổng 4/2, hai van 3/2 cho xi lanh, van chỉnh áp) và quạt làm mát dầu đảm bảo hoạt động ổn định.

Ưu Điểm, Lợi Ích Và Lưu Ý Khi Chọn Mua Bộ Nguồn Thủy Lực

Bộ nguồn thủy lực được thiết kế và lắp ráp tại Khải Lợi Automation mang lại nhiều ưu điểm vượt trội, đáp ứng đa dạng nhu cầu của khách hàng.

1. Ưu Điểm Vượt Trội Của Bộ Nguồn Thủy Lực

• Tính Linh Hoạt Cao: Khả năng điều khiển độc lập hai xi lanh bằng các van riêng biệt mang lại sự linh hoạt tối đa trong vận hành, cho phép thực hiện các tác vụ phức tạp.
• Hiệu Suất Ổn Định: Việc sử dụng các thiết bị chất lượng cao như bơm bánh răng, động cơ 3HP và các van từ thương hiệu uy tín như Yuken đảm bảo hệ thống hoạt động mạnh mẽ, ổn định và bền bỉ.
• Kiểm Soát Chính Xác: Van chỉnh áp cho phép điều chỉnh lực tác động của xi lanh, tối ưu hóa hiệu quả công việc và bảo vệ thiết bị khỏi quá tải.
• Độ Bền Cao: Các vật liệu và phụ kiện như ống thủy lực 2 lớp, khớp nối chịu áp cao được lựa chọn kỹ lưỡng, đảm bảo khả năng chịu đựng áp lực lớn và tuổi thọ lâu dài.
• Giám Sát Nhiệt Độ Hiệu Quả: Hệ thống làm mát bằng quạt và nhiệt kế giúp duy trì nhiệt độ dầu ở mức tối ưu, ngăn ngừa hư hỏng do quá nhiệt.

2. Lợi Ích Khi Đặt Hàng Tại Khải Lợi Automation

Khi bạn có nhu cầu đặt một bộ nguồn thủy lực, Khải Lợi Automation cung cấp một quy trình tư vấn và lắp ráp chuyên nghiệp:

• Form Yêu Cầu Chi Tiết: Chúng tôi cung cấp một mẫu form khảo sát với đầy đủ các thông tin cần thiết về ứng dụng, số lượng xi lanh, lực đẩy, hành trình, chu kỳ hoạt động, loại bơm, động cơ, điện áp, dung tích thùng dầu, loại van, và phụ kiện đi kèm. Việc điền đầy đủ form này giúp chúng tôi hiểu rõ yêu cầu và đưa ra giải pháp tối ưu nhất.
• Tư Vấn Chuyên Sâu: Dựa trên thông tin bạn cung cấp, đội ngũ kỹ thuật của chúng tôi sẽ tư vấn về việc lựa chọn bơm, động cơ, van và các thiết bị khác sao cho phù hợp nhất với nhu cầu và ngân sách của bạn. Ví dụ, nếu bạn cần lực đẩy lớn hơn hoặc hoạt động liên tục, chúng tôi sẽ đề xuất động cơ mạnh hơn hoặc quạt tản nhiệt công suất lớn hơn.
• Lắp Ráp Hoàn Chỉnh: Chúng tôi sẽ tiến hành lắp ráp trọn bộ nguồn thủy lực theo đúng yêu cầu của bạn, đảm bảo chất lượng và hiệu suất hoạt động.
• Cung Cấp Thiết Bị Lẻ: Ngoài lắp ráp bộ nguồn trọn gói, chúng tôi còn cung cấp đa dạng các thiết bị lẻ như động cơ, bơm (bánh răng, cánh gạt, piston), các loại van thủy lực (4/2, 3/2, v.v.), giúp bạn dễ dàng tìm kiếm và thay thế linh kiện.

3. Lời Khuyên Khi Lựa Chọn Bộ Nguồn Thủy Lực

• Xác Định Rõ Ứng Dụng: Mục đích sử dụng chính của bộ nguồn là gì? Điều này sẽ quyết định đến các thông số về áp suất, lưu lượng và loại van cần thiết.
• Số Lượng và Loại Xi Lanh: Bạn cần điều khiển bao nhiêu xi lanh? Chúng hoạt động độc lập hay đồng thời? Kích thước và yêu cầu lực đẩy của từng xi lanh?
• Thông Số Kỹ Thuật Quan Trọng: Chú ý đến công suất động cơ (kW hoặc HP), dung tích bơm (cc/vòng), áp suất hoạt động tối đa (bar), điện áp nguồn (1 pha/3 pha), và dung tích thùng dầu.
• Yêu Cầu Về Nhiệt Độ và Chu Kỳ Hoạt Động: Nếu hệ thống hoạt động liên tục, việc trang bị hệ thống làm mát hiệu quả (quạt lớn, bộ tản nhiệt) là bắt buộc.
• Phụ Kiện Đi Kèm: Cân nhắc các phụ kiện như lọc dầu hồi, lọc dầu hút, đồng hồ đo áp suất, nhiệt kế, và thước thăm dầu.

Khải Lợi Automation luôn sẵn sàng hỗ trợ bạn lựa chọn và cung cấp các giải pháp thủy lực tối ưu nhất. Liên hệ ngay với chúng tôi để nhận tư vấn chi tiết!

Ưu điểm vượt trội của bộ nguồn thủy lực linh hoạt, hiệu suất ổn định và lợi ích khi được tư vấn, đặt hàng tại Khải Lợi Automation.

Làm Thế Nào Để Chọn Bộ Nguồn Thủy Lực Phù Hợp?

Việc lựa chọn bộ nguồn thủy lực phù hợp là yếu tố then chốt để đảm bảo hiệu suất, độ bền và tiết kiệm chi phí cho hệ thống của bạn. Khải Lợi Automation đã xây dựng một quy trình đơn giản hóa thông qua mẫu yêu cầu chi tiết, giúp bạn cung cấp đầy đủ thông tin cần thiết.

1. Quy Trình Yêu Cầu & Tư Vấn Tại Khải Lợi

Khi bạn liên hệ, chúng tôi sẽ gửi cho bạn một form khảo sát bao gồm các mục chính sau:

• Ứng Dụng và Sơ Đồ: Mô tả sơ bộ về mục đích sử dụng và hệ thống mà bộ nguồn sẽ kết nối.
• Thông Tin Xi Lanh: Số lượng xi lanh cần điều khiển (ví dụ: 1, 2 hoặc nhiều hơn), cách thức điều khiển (độc lập hay đồng thời), lực đẩy cần thiết (tấn), và hành trình piston (mm).
• Chu Kỳ Hoạt Động: Hệ thống hoạt động liên tục hay ngắt quãng? Yêu cầu này ảnh hưởng đến việc lựa chọn hệ thống làm mát và công suất động cơ.
• Loại Bơm Thủy Lực: Bạn ưu tiên loại bơm nào? Bơm bánh răng (như trong video), bơm cánh gạt, hay bơm piston? Mỗi loại có ưu điểm riêng về hiệu suất và giá thành.
• Thông Số Động Cơ Điện: Cần công suất bao nhiêu (kW hoặc HP)? Điện áp sử dụng là 1 pha 220V hay 3 pha 380V? Tần số điện là 50Hz hay 60Hz?
• Thùng Dầu: Dung tích thùng dầu mong muốn (Lít). Thùng dầu lớn hơn thường cần thiết cho các ứng dụng yêu cầu hoạt động lâu hơn hoặc điều khiển nhiều xi lanh. Các phụ kiện đi kèm như thước thăm dầu, bộ đo nhiệt độ dầu.
• Hệ Thống Van: Số lượng van điều khiển xi lanh, loại van (ví dụ: 4/2, 3/2), số coil điện (1 coil hay 2 coil), và nhu cầu về van chỉnh áp.
• Phụ Kiện Khác: Lọc hồi, lọc dầu hút, loại đồng hồ đo áp suất (kích thước mặt số), và hệ thống làm mát (quạt, bộ tản nhiệt).

Sau khi bạn điền đầy đủ thông tin, đội ngũ kỹ thuật của Khải Lợi sẽ phân tích và tư vấn giải pháp bộ nguồn tối ưu nhất, đảm bảo hoạt động hiệu quả và đáp ứng đúng yêu cầu kỹ thuật.

2. Ví Dụ Minh Họa về Lựa Chọn Thiết Bị

• Lưu Lượng Bơm: Như đã tính toán, bơm 9cc/vòng với động cơ 1450 RPM cho ra khoảng 13 L/phút. Nếu yêu cầu của bạn cần xi lanh di chuyển nhanh hơn, cần lực đẩy lớn hơn, chúng tôi sẽ tư vấn chọn bơm có dung tích lớn hơn hoặc động cơ có công suất cao hơn.
• Hệ Thống Làm Mát: Nếu hệ thống hoạt động liên tục với tải nặng, chúng tôi sẽ đề xuất sử dụng quạt tản nhiệt có công suất lớn hơn hoặc tích hợp thêm bộ giải nhiệt dầu để đảm bảo nhiệt độ luôn ổn định.
• Lựa Chọn Van: Số lượng xi lanh và cách điều khiển sẽ quyết định số lượng van. Ví dụ, hai xi lanh hoạt động độc lập sẽ cần ít nhất hai van điều khiển xi lanh riêng biệt, cộng thêm van tổng và các van phụ trợ khác.

3. Thiết Bị Lẻ và Dịch Vụ Hỗ Trợ

Khải Lợi Automation không chỉ cung cấp bộ nguồn thủy lực trọn gói mà còn là địa chỉ tin cậy để bạn tìm kiếm các thiết bị lẻ:

• Động cơ điện: Đa dạng công suất, điện áp, thương hiệu.
• Bơm thủy lực: Bơm bánh răng, bơm cánh gạt, bơm piston với nhiều dải lưu lượng và áp suất.
• Van thủy lực: Các loại van 4/2, 3/2, van điều chỉnh áp suất, van chống trôi, van một chiều, v.v.
• Phụ kiện thủy lực: Khớp nối, ống thủy lực, đồng hồ áp suất, lọc dầu, bộ tản nhiệt.

Hãy liên hệ với Khải Lợi Automation qua hotline hoặc email để được tư vấn và báo giá nhanh chóng. Chúng tôi cam kết mang đến cho bạn những giải pháp thủy lực chất lượng với dịch vụ chuyên nghiệp và tận tâm.

Hướng dẫn chi tiết quy trình chọn mua bộ nguồn thủy lực phù hợp thông qua form yêu cầu và tư vấn chuyên nghiệp từ Khải Lợi.

Kết luận

Video này đã cung cấp một cái nhìn toàn diện về cấu tạo và nguyên lý hoạt động của một bộ nguồn thủy lực 2.2kW, được thiết kế để điều khiển hai xi lanh riêng biệt. Chúng ta đã đi qua từng bộ phận quan trọng như thùng dầu, động cơ, bơm, hệ thống van điều khiển, đường ống, và hệ thống làm mát. Quan trọng hơn, Khải Lợi Automation đã giới thiệu quy trình tư vấn chi tiết thông qua form yêu cầu, giúp bạn dễ dàng lựa chọn được bộ nguồn thủy lực phù hợp nhất với nhu cầu của mình. Dù bạn cần một bộ nguồn hoàn chỉnh hay các thiết bị thủy lực lẻ, chúng tôi luôn sẵn sàng hỗ trợ. Đừng ngần ngại liên hệ với Khải Lợi Automation để nhận được sự tư vấn chuyên nghiệp và giải pháp tối ưu nhất cho hệ thống của bạn! Nếu bạn thấy video này hữu ích, hãy để lại một like, đăng ký kênh và bật thông báo để không bỏ lỡ các video tiếp theo trong series thủy lực này nhé!

Tổng thể bộ nguồn thủy lực 2.2kW trong ứng dụng điều khiển các xi lanh, minh họa sự hiệu quả và khả năng tùy chỉnh theo yêu cầu.

Câu hỏi thường gặp (FAQ)

Làm thế nào để tính toán lưu lượng của bơm thủy lực?

Bạn có thể tính lưu lượng của bơm bằng công thức: Lưu lượng (L/phút) = (Dung tích bơm (cc/vòng) * Tốc độ quay (vòng/phút)) / 1000. Ví dụ, bơm 9cc/vòng với tốc độ 1450 vòng/phút sẽ cho lưu lượng khoảng 13 L/phút.

Tại sao không khí xâm nhập vào thùng dầu lại gây ra vấn đề?

Khi không khí xâm nhập vào thùng dầu và bị bơm hút vào hệ thống, nó có thể gây ra hiện tượng sủi bọt dầu. Điều này làm giảm hiệu quả truyền lực, gây tiếng ồn, và có thể làm hỏng các bộ phận của bơm và hệ thống thủy lực do bọt khí không có khả năng bôi trơn và chịu áp suất.

Sự khác biệt giữa van 4/2 và van 3/2 là gì?

Van 4/2 (4 cửa, 2 vị trí) thường được sử dụng để điều khiển hướng chính của dòng dầu, ví dụ như van đóng/mở tổng hoặc điều khiển các xi lanh có hai chức năng chính (tiến/lùi). Van 3/2 (3 cửa, 2 vị trí) thường dùng để điều khiển các xi lanh có một chức năng chính (ví dụ: chỉ điều khiển một hướng) hoặc các van pilot nhỏ.

Khi nào cần sử dụng hệ thống làm mát dầu cho bộ nguồn thủy lực?

Hệ thống làm mát dầu là cần thiết khi bộ nguồn hoạt động liên tục với tải nặng, hoặc khi môi trường hoạt động có nhiệt độ cao. Nếu không được làm mát, dầu có thể quá nóng, làm giảm hiệu suất, gây hư hỏng gioăng phớt, và rút ngắn tuổi thọ của các thiết bị trong hệ thống.

Tôi cần cung cấp những thông tin gì khi đặt bộ nguồn thủy lực tại Khải Lợi Automation?

Bạn cần cung cấp thông tin chi tiết về ứng dụng, số lượng và loại xi lanh, lực đẩy, hành trình, chu kỳ hoạt động, loại bơm và động cơ mong muốn, điện áp sử dụng, dung tích thùng dầu, số lượng và loại van điều khiển, cùng các phụ kiện đi kèm như lọc, đồng hồ áp suất, hệ thống làm mát. Khải Lợi sẽ cung cấp form yêu cầu chi tiết để bạn điền.
