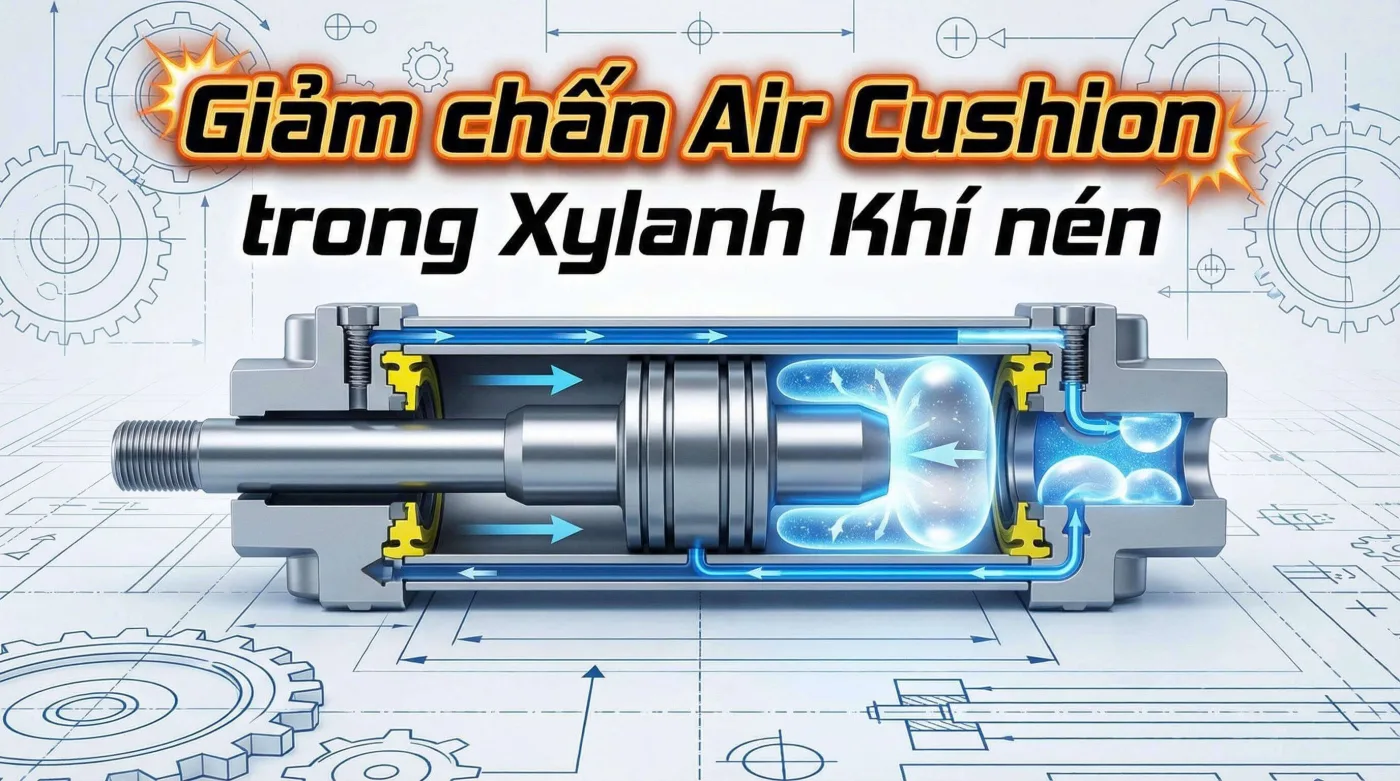

Giảm chấn Air Cushion trong Xylanh Khí nén: Cơ chế vận hành và Vai trò kỹ thuật 2026
Mục Lục
Trong các hệ thống tự động hóa công nghiệp, xylanh khí nén thường vận hành với tốc độ cao. Khi piston di chuyển đến cuối hành trình, năng lượng động năng lớn có thể gây ra va đập mạnh với nắp xylanh. Air Cushion (Giảm chấn khí nén) là giải pháp kỹ thuật được tích hợp để triệt tiêu nguồn năng lượng này, bảo vệ cấu trúc thiết bị.
1. Air Cushion là gì?
Air Cushion là một bộ phận giảm chấn tích hợp ở hai đầu nắp của xylanh khí nén. Thay vì để piston va chạm trực tiếp vào bề mặt kim loại của nắp xylanh, một lượng khí nén sẽ được giữ lại để tạo ra một “lớp đệm” áp suất, giúp giảm tốc độ của piston một cách có kiểm soát trước khi kết thúc hành trình.

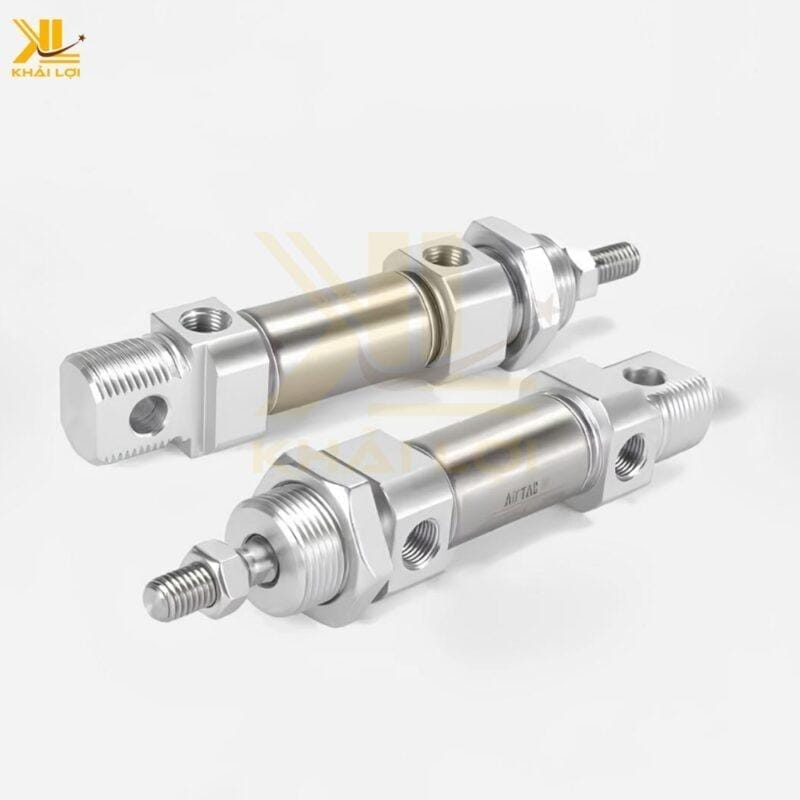

Xem thêm sản phẩm Xi Lanh Giảm Chấn tại đây
2. Cấu tạo và Nguyên lý hoạt động
Hệ thống air cushion trong xy lanh khí nén thường bao gồm:
| Thành phần | Chức năng chính |
|---|---|
| Kim chỉnh đệm khí | Điều chỉnh lượng không khí xả ra, từ đó điều chỉnh lực giảm tốc. |
| Van một chiều nhỏ | Cho phép piston di chuyển nhanh khi đi ngược lại, không bị cản trở. |
| Khoang đệm khí | Không gian nhỏ giữa piston và nắp xy lanh để bẫy khí. |

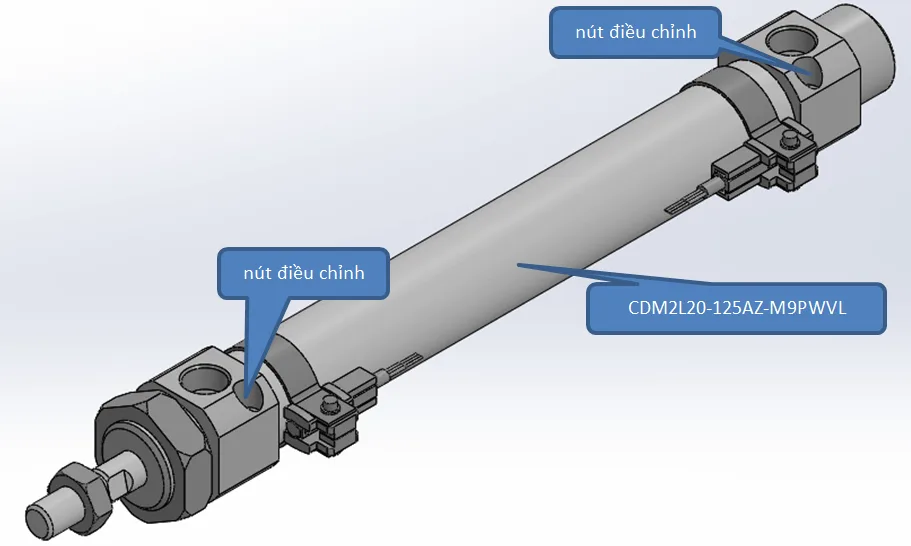

Vị trí lắp đặt đệm khí
- Đầu cần: Khi cần kiểm soát giảm tốc hành trình ra.
- Đầu đuôi: Khi cần kiểm soát giảm tốc hành trình vào.
- Cả hai đầu: Đối với những ứng dụng yêu cầu độ chính xác và giảm chấn cao.
Nguyên lý vận hành
- Giai đoạn đầu: Khi khí nén đi vào, piston di chuyển tự do với tốc độ thiết lập. Khí ở khoang đối diện thoát ra ngoài qua cổng xả lớn.
- Giai đoạn giảm chấn: Khi piston gần đến cuối hành trình, Cushion Spear đi vào hốc giảm chấn và bị Cushion Seal chặn lại. Lúc này, đường thoát khí chính bị đóng hoàn toàn.
- Giai đoạn nén khí: Khí nén bị kẹt lại trong một khoảng không gian nhỏ. Áp suất tại đây tăng lên nhanh chóng, tạo ra lực phản kháng chống lại đà di chuyển của piston.
- Thoát khí có kiểm soát: Lượng khí bị kẹt chỉ có thể thoát ra qua một đường dẫn nhỏ có gắn Vít điều chỉnh (Needle Valve). Việc siết hoặc nới vít này sẽ quyết định tốc độ thoát khí, từ đó điều chỉnh hiệu quả giảm chấn.
3. Tác dụng của Air Cushion trong vận hành công nghiệp
Việc sử dụng xylanh có tích hợp Air Cushion mang lại nhiều lợi ích kỹ thuật quan trọng:
- Bảo vệ kết cấu cơ khí: Triệt tiêu lực va đập cơ học giữa piston và nắp xylanh, ngăn ngừa tình trạng biến dạng hoặc nứt vỡ linh kiện sau thời gian dài sử dụng.
- Giảm thiểu tiếng ồn và rung động: Quá trình giảm tốc êm ái giúp hệ thống vận hành với mức độ rung động thấp, giảm ô nhiễm tiếng ồn trong môi trường sản xuất.
- Tăng tuổi thọ thiết bị: Giảm tải trọng động lên các gioăng phớt và trục xylanh, kéo dài chu kỳ bảo trì và thay thế.
- Tối ưu hóa năng suất: Cho phép xylanh vận hành ở tốc độ cao hơn mà vẫn đảm bảo an toàn cho hệ thống và các thiết bị kết nối ngoại vi.
4. Bảng so sánh Giảm chấn khí nén và Giảm chấn cao su
| Tiêu chí | Giảm chấn khí nén (Air Cushion) | Giảm chấn cao su (Bumper) |
| Cơ chế | Sử dụng áp suất khí nén | Sử dụng độ đàn hồi của vật liệu |
| Khả năng điều chỉnh | Có thể điều chỉnh qua vít van kim | Cố định, không thể điều chỉnh |
| Khả năng hấp thụ lực | Rất cao, phù hợp tải trọng lớn | Thấp, chỉ phù hợp tải trọng nhỏ |
| Độ bền | Cao, ít bị mòn theo thời gian | Cao su có thể bị lão hóa hoặc xẹp |
| Ứng dụng | Xylanh hành trình dài, tốc độ cao | Xylanh nhỏ, hành trình ngắn |
5. Lưu ý khi điều chỉnh Air Cushion
Để đạt hiệu quả tối ưu, việc hiệu chỉnh vít giảm chấn cần tuân thủ các nguyên tắc kỹ thuật:
- Nới vít theo chiều ngược kim đồng hồ: Giảm lực cản, piston dừng lại nhanh và mạnh hơn.
- Siết vít theo chiều kim đồng hồ: Tăng lực cản, piston dừng lại chậm và êm hơn.
- Tránh siết quá chặt: Nếu vít bị đóng hoàn toàn, khí không thể thoát ra, có thể gây hiện tượng dội ngược piston hoặc làm hỏng gioăng phớt do áp suất vượt ngưỡng.
Tìm hiểu thêm về Áp Suất tại đây
Khải Lợi cung cấp các dòng xylanh khí nén chất lượng cao, tích hợp hệ thống giảm chấn tiên tiến từ các thương hiệu hàng đầu. Chúng tôi hỗ trợ tư vấn kỹ thuật chuyên sâu để quý khách hàng lựa chọn đúng thông số giảm chấn phù hợp với tải trọng và tốc độ của hệ thống.
