🔍 Hướng Dẫn Chi Tiết Cách Chỉnh Relay Áp Suất Airtac (PK503, PK506, PK510) – Đơn Giản & Chuẩn Xác

🔥 Mở bài

Trong hệ thống khí nén công nghiệp, việc kiểm soát áp suất đóng – ngắt là vô cùng quan trọng. Nếu áp suất không ổn định, máy nén khí có thể hoạt động quá tải, gây hao mòn nhanh hoặc thậm chí dẫn đến hỏng hóc nghiêm trọng. ⚠️ Lúc này, relay áp suất Airtac chính là “người gác cổng” giúp hệ thống vận hành trơn tru, an toàn và tiết kiệm năng lượng.

Tuy nhiên, nhiều kỹ thuật viên – đặc biệt là người mới – thường gặp khó khăn khi chỉnh relay áp suất Airtac. Không biết xoay ốc nào để tăng áp? Điều chỉnh ngưỡng ON/OFF ra sao? Làm thế nào để test nhanh xem relay đã cài đặt đúng chưa? 🤔

👉 Trong bài viết này, Khải Lợi Automation sẽ giúp bạn:
✅ Hiểu rõ nguyên lý hoạt động của relay áp suất Airtac.
✅ Biết cách đấu nối dây và tháo lắp vỏ nhựa.
✅ Thực hành chỉnh lò xo để cài đặt áp suất ON/OFF.
✅ Nhận ngay mẹo kiểm tra nhanh để đảm bảo relay hoạt động chính xác.

Đặc biệt, chúng ta sẽ phân tích chi tiết 3 model phổ biến: PK503, PK506 và PK510 – để bạn biết nên chọn loại nào phù hợp nhất với nhu cầu thực tế. 🚀

⚙️ Phần 1: Relay áp suất Airtac là gì? Cấu tạo & nguyên lý hoạt động

📌 Relay áp suất Airtac là gì?

Relay áp suất (hay công tắc áp suất) Airtac là một thiết bị dùng để giám sát áp suất khí nén trong hệ thống. Khi áp suất đạt đến ngưỡng cài đặt, relay sẽ tự động đóng hoặc ngắt mạch điện để điều khiển thiết bị liên quan như:

• Máy nén khí 🛠️
• Bơm khí nén 💨
• Hệ thống đóng gói, sản xuất tự động 📦
• Hệ thống an toàn trong dây chuyền công nghiệp ⚡

Nói cách khác, relay áp suất hoạt động như một “người gác cổng”, giúp duy trì áp suất ổn định và bảo vệ toàn bộ hệ thống.

🛠️ Cấu tạo cơ bản của relay áp suất Airtac

Một relay áp suất thường gồm các thành phần chính:

• Vỏ nhựa bảo vệ: Giúp che chắn bụi bẩn, va chạm.
• Ốc điều chỉnh lò xo: Dùng để thay đổi ngưỡng áp suất ON/OFF.
• Màng cảm biến áp suất: Biến đổi lực nén thành chuyển động cơ học.
• Tiếp điểm điện (NO/NC): Đóng/ngắt mạch điện khi áp suất đạt mức cài đặt.
• Cổng kết nối khí nén: Nơi tiếp nhận áp suất từ hệ thống.

🔄 Nguyên lý hoạt động của relay áp suất Airtac

Nguyên lý làm việc rất đơn giản nhưng hiệu quả:

1. Áp suất tăng dần trong hệ thống khí nén.
2. Khi áp suất đạt đến ngưỡng cài đặt (ví dụ 6 bar), màng cảm biến bị ép lại và tác động đến tiếp điểm điện.
3. Relay lập tức đổi trạng thái ON → OFF hoặc ngược lại, gửi tín hiệu đến máy nén khí để ngừng bơm.
4. Khi áp suất giảm xuống dưới ngưỡng (ví dụ 4 bar), lò xo giãn ra, relay chuyển trạng thái ngược lại, máy nén khí khởi động lại.

👉 Chu kỳ này giúp áp suất trong hệ thống luôn nằm trong khoảng an toàn, tránh tình trạng quá tải hay thiếu áp.

💡 Có thể hình dung relay áp suất giống như công tắc tự động, chỉ khác ở chỗ nó đóng/ngắt dựa trên áp lực khí thay vì thao tác bằng tay. Đây chính là lý do nó được ứng dụng rộng rãi trong hầu hết các hệ thống khí nén công nghiệp.

📊 Phần 2: Các model relay áp suất Airtac phổ biến – PK503, PK506, PK510

Trong dòng relay áp suất Airtac, có ba model được sử dụng nhiều nhất tại các xưởng sản xuất, dây chuyền đóng gói và hệ thống khí nén công nghiệp, đó là PK503, PK506 và PK510. Mỗi model có phạm vi áp suất khác nhau, phù hợp cho từng nhu cầu thực tế.

🔹 1. Relay áp suất Airtac PK503

• Dải áp suất cài đặt: 0,5 – 3 kgf/cm² (≈ 0,05 – 0,3 MPa)
• Ứng dụng:
  👉 Thường dùng cho hệ thống yêu cầu áp suất thấp, chẳng hạn như máy đóng gói bao bì nhẹ, dây chuyền chiết rót thực phẩm, hoặc máy nén mini.
• Ưu điểm:
  ✔️ Nhạy, cài đặt dễ dàng.
  ✔️ Bảo vệ tốt thiết bị khỏi tình trạng thiếu áp.
• Lưu ý: Không phù hợp cho hệ thống cần áp suất cao.

🔹 2. Relay áp suất Airtac PK506

• Dải áp suất cài đặt: 0,5 – 6 kgf/cm² (≈ 0,05 – 0,6 MPa)
• Ứng dụng:
  👉 Đây là model đa năng được sử dụng nhiều nhất, phù hợp cho máy nén khí công nghiệp vừa và nhỏ, máy đóng gói, máy ép khí nén.
• Ưu điểm:
  ✔️ Dải áp rộng, dễ đáp ứng nhiều hệ thống.
  ✔️ Độ ổn định cao, ít cần hiệu chỉnh lại.
• Lưu ý: Nếu cần áp suất trên 6 bar thì phải chọn model lớn hơn.

🔹 3. Relay áp suất Airtac PK510

• Dải áp suất cài đặt: 1 – 10 kgf/cm² (≈ 0,1 – 1,0 MPa)
• Ứng dụng:
  👉 Dùng cho hệ thống khí nén yêu cầu áp lực cao như máy ép nhựa, máy CNC, dây chuyền tự động hóa quy mô lớn.
• Ưu điểm:
  ✔️ Chịu tải cao, bền bỉ.
  ✔️ Đảm bảo an toàn cho hệ thống áp lực mạnh.
• Lưu ý: Khi điều chỉnh cần thao tác cẩn thận, vì mức áp cao có thể gây nguy hiểm nếu sai cài đặt.

📌 So sánh nhanh ba model

Model	Dải áp suất (kgf/cm²)	Ứng dụng chính
PK503	0,5 – 3	Hệ thống áp suất thấp (chiết rót, đóng gói nhẹ)
PK506	0,5 – 6	Đa năng, phù hợp nhiều loại máy nén khí
PK510	1 – 10	Công nghiệp nặng, hệ thống áp suất cao

👉 Như vậy, việc chọn đúng model phụ thuộc vào ngưỡng áp suất vận hành của hệ thống. Nếu chọn sai, thiết bị sẽ hoặc không đủ áp để khởi động, hoặc ngắt quá muộn, dẫn đến nguy cơ quá tải. ⚠️

🛠️ Phần 3: Hướng dẫn đấu nối & tháo lắp relay áp suất Airtac

Để relay áp suất Airtac hoạt động đúng và bền, ngoài việc chọn model phù hợp, bạn cần đấu nối dây điện và lắp đặt đúng cách. Nhiều kỹ thuật viên mới thường gặp khó khăn ở bước này, dẫn đến tình trạng relay không hoạt động hoặc hoạt động sai ngưỡng.

🔧 1. Chuẩn bị trước khi lắp đặt

• Ngắt nguồn điện và xả hết áp trong hệ thống trước khi thao tác ⚠️.
• Kiểm tra relay (PK503, PK506, PK510) xem có bị nứt vỡ hay không.
• Chuẩn bị dụng cụ: tuốc nơ vít, kìm, băng tan, đồng hồ đo áp suất.

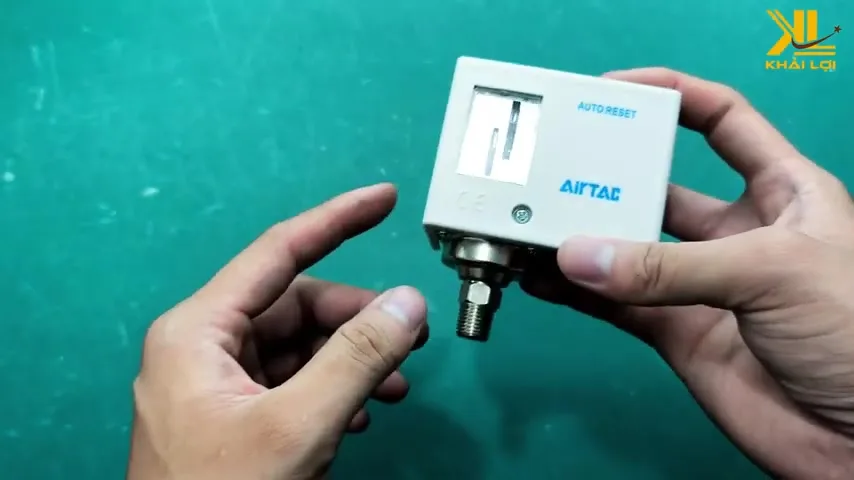

🧩 2. Tháo vỏ nhựa bảo vệ

• Relay thường có nắp nhựa màu đen trong suốt.
• Dùng tuốc nơ vít nhẹ nhàng mở chốt để tháo nắp.
• Sau khi tháo, bạn sẽ thấy:
  👉 Ốc điều chỉnh áp suất (nằm trên lò xo).
  👉 Cụm tiếp điểm điện (NO/NC).

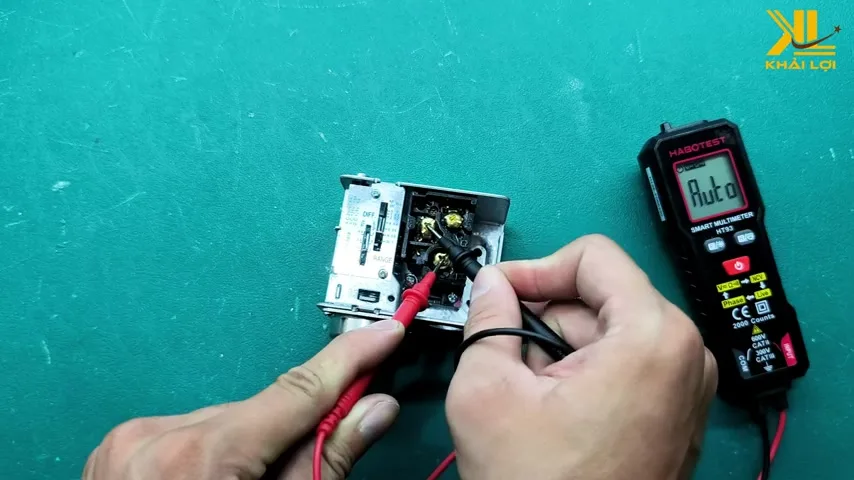

⚡ 3. Đấu nối dây điện

Relay áp suất Airtac có 3 chân kết nối chính:

• COM (Common): Chân chung.
• NO (Normally Open): Chân thường mở – chỉ đóng khi đạt ngưỡng áp suất.
• NC (Normally Closed): Chân thường đóng – ngắt khi đạt ngưỡng áp suất.

👉 Tùy theo nhu cầu ON/OFF mà chọn đấu COM – NO hoặc COM – NC.

Ví dụ:

• Muốn máy nén khí tự ngắt khi áp cao → dùng COM + NO.
• Muốn máy bơm khởi động lại khi áp thấp → dùng COM + NC.

⚠️ Lưu ý: Dây điện nên được siết chặt, tránh tiếp xúc lỏng lẻo gây chập cháy.

🔩 4. Kết nối với đường khí nén

• Dùng băng tan quấn kín ren ở cổng kết nối khí.
• Lắp relay vào ống dẫn khí hoặc manifold, đảm bảo kín khít.
• Kiểm tra bằng cách phun xà phòng quanh ren → nếu không có bọt khí tức là không rò rỉ.

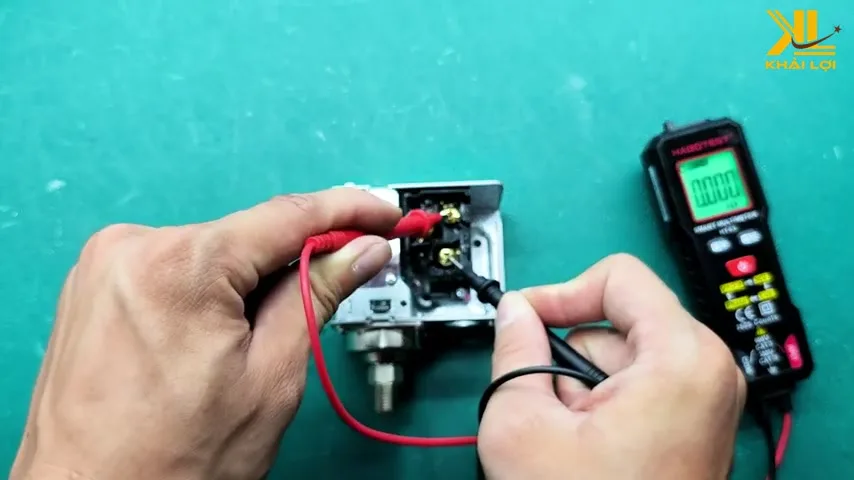

🧪 5. Kiểm tra vận hành sau lắp đặt

• Cấp điện trở lại và cho máy chạy thử.
• Quan sát đồng hồ áp suất: khi đạt ngưỡng cài đặt, relay phải đóng/ngắt chính xác.
• Nếu relay không hoạt động như mong muốn, cần điều chỉnh lại ốc lò xo (sẽ hướng dẫn ở phần tiếp theo).

👉 Như vậy, việc tháo lắp và đấu nối relay áp suất Airtac tuy đơn giản nhưng cần cẩn thận, đặc biệt là ở phần dây điện và ren khí. Một sai sót nhỏ có thể khiến hệ thống hoạt động không ổn định hoặc gây mất an toàn.

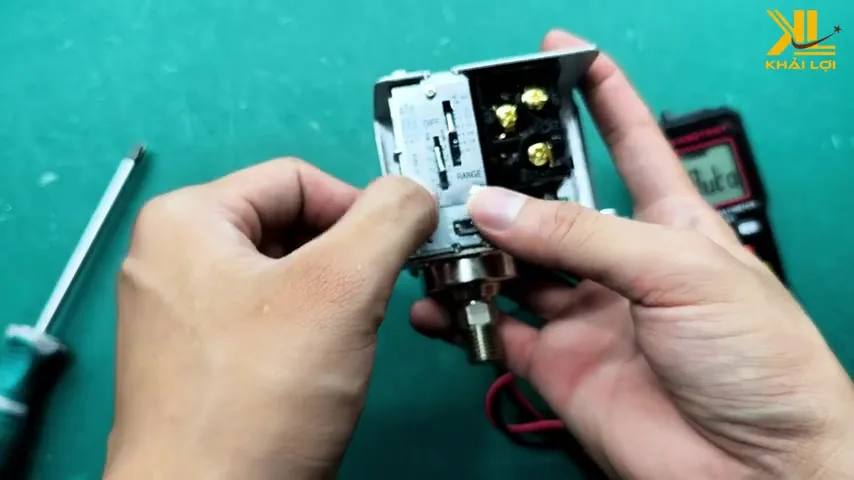

🔄 Phần 4: Cách điều chỉnh relay áp suất Airtac – đặt ngưỡng ON/OFF chuẩn xác

Điều quan trọng nhất khi sử dụng relay áp suất Airtac không chỉ là lắp đặt đúng mà còn là chỉnh ngưỡng áp suất ON/OFF chuẩn xác. Đây là bước quyết định đến sự ổn định của toàn hệ thống khí nén. Nếu chỉnh sai, máy nén khí có thể liên tục đóng/ngắt, gây hao mòn nhanh và tiêu hao điện năng. ⚠️

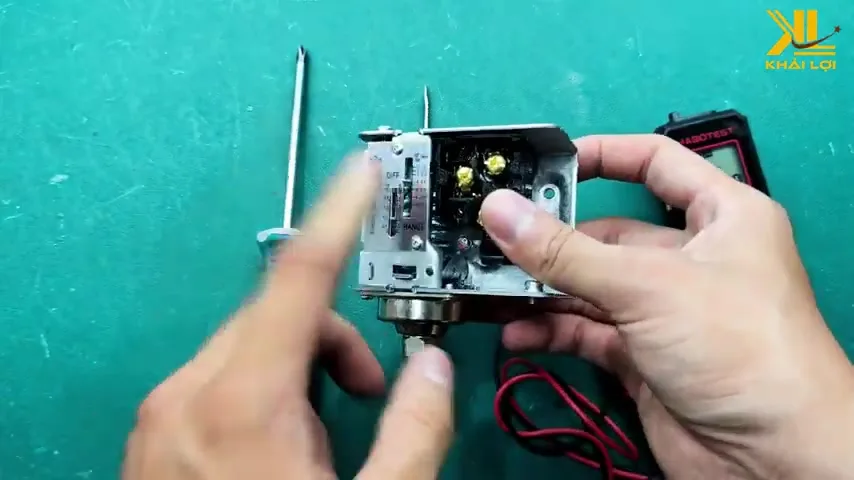

🔧 1. Nguyên tắc chung khi điều chỉnh

• Relay có lò xo + ốc vặn điều chỉnh.
• Khi xoay ốc, độ nén của lò xo thay đổi → thay đổi ngưỡng áp suất đóng/ngắt.
• Xoay theo chiều kim đồng hồ (siết vào): Tăng áp suất ngắt (ON/OFF ở mức cao hơn).
• Xoay ngược chiều kim đồng hồ (nới ra): Giảm áp suất ngắt (ON/OFF ở mức thấp hơn).

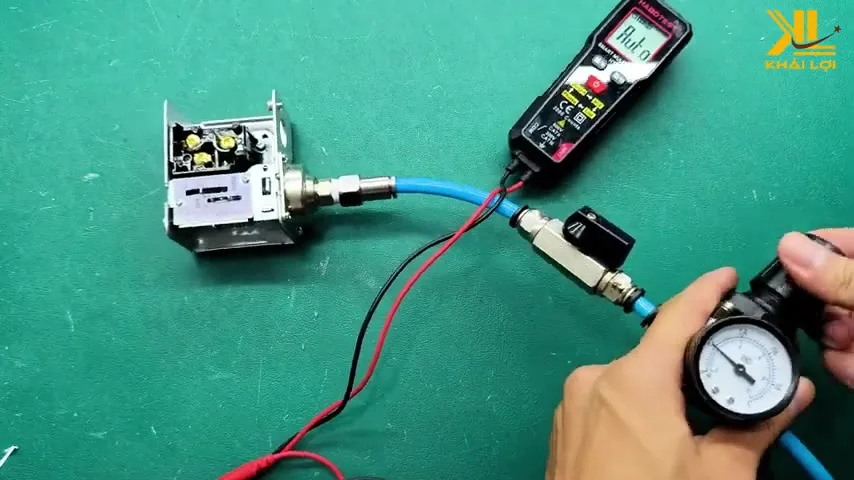

📐 2. Cách chỉnh ON/OFF cụ thể

Ví dụ với PK506 (0,5 – 6 bar):

1. Khởi động máy nén khí và quan sát đồng hồ áp suất.
2. Khi áp suất tăng dần, kiểm tra xem relay ngắt tại mức nào.
   👉 Nếu relay ngắt ở mức cao hơn nhu cầu → nới lò xo ra.
   👉 Nếu relay ngắt ở mức thấp hơn nhu cầu → siết lò xo lại.
3. Tiếp tục xả áp để kiểm tra điểm máy khởi động lại (ON).
   👉 Thường khoảng cách giữa ON – OFF (differential) sẽ dao động từ 1 – 2 bar tùy thiết kế.
4. Thực hiện vài lần kiểm tra để đảm bảo relay đóng/ngắt ổn định.

🧪 3. Mẹo kiểm tra nhanh

• Sau khi chỉnh, hãy cho hệ thống chạy thử ít nhất 3 chu kỳ đầy – xả áp.
• Nếu thấy relay liên tục đóng/ngắt nhanh (dao động) → chứng tỏ ngưỡng chưa đúng, cần chỉnh lại.
• Có thể dùng đồng hồ đo áp suất song song để so sánh và đảm bảo độ chính xác.

⚠️ 4. Những lỗi thường gặp khi chỉnh relay áp suất

• Siết lò xo quá chặt: Máy nén khí không bao giờ ngắt → nguy cơ quá tải, hỏng máy.
• Nới quá lỏng: Máy liên tục ngắt sớm, không đủ áp để vận hành.
• Không kiểm tra sau khi chỉnh: Relay có thể sai lệch ngưỡng theo thời gian.

👉 Kinh nghiệm thực tế: Với hệ thống khí nén phổ thông, nên cài đặt relay ở mức OFF = 6 bar, ON = 4 bar. Cách này vừa đảm bảo đủ áp lực, vừa giúp máy nén có thời gian nghỉ, tăng tuổi thọ.

⚡ Phần 5: Ứng dụng thực tế & lợi ích khi dùng relay áp suất Airtac

Relay áp suất Airtac không chỉ là một “công tắc tự động” trong hệ thống khí nén, mà còn mang lại nhiều lợi ích thực tế cho sản xuất và vận hành. Đây là lý do tại sao nó được sử dụng rộng rãi trong hầu hết các ngành công nghiệp.

🏭 1. Ứng dụng trong các ngành công nghiệp

• Máy nén khí & hệ thống khí nén: Relay giúp kiểm soát quá trình nén, đảm bảo áp suất luôn nằm trong dải an toàn.
• Máy đóng gói & chiết rót: Đảm bảo đủ áp để piston hoạt động ổn định, không bị hụt hơi khi vận hành liên tục.
• Ngành nhựa & CNC: Các máy ép nhựa, máy CNC cần áp suất cao & ổn định, relay PK510 chính là lựa chọn phổ biến.
• Hệ thống tự động hóa: Relay giúp đồng bộ hóa các công đoạn, ví dụ máy bơm chỉ chạy khi áp suất dưới ngưỡng cài đặt.
• Lò hơi & hệ thống trao đổi nhiệt: Giúp ngăn tình trạng áp suất vượt mức, đảm bảo an toàn cho toàn hệ thống.

✅ 2. Lợi ích khi dùng relay áp suất Airtac

• Ổn định hệ thống: Áp suất luôn duy trì trong dải đã cài đặt → tránh quá tải hoặc thiếu áp.
• Tiết kiệm năng lượng: Máy nén khí chỉ chạy khi cần, tránh lãng phí điện do hoạt động liên tục.
• Bảo vệ thiết bị: Giúp tăng tuổi thọ máy nén, van, xi lanh và các thiết bị khí nén khác.
• Giảm chi phí bảo trì: Relay hoạt động chính xác giúp hạn chế hỏng hóc, giảm tần suất sửa chữa.
• Tăng hiệu quả sản xuất: Với hệ thống áp suất ổn định, các máy móc chạy trơn tru, ít bị dừng giữa chừng.

💡 3. Vì sao nên chọn Airtac thay vì loại thường?

• Độ bền cao: Relay Airtac được chế tạo với vật liệu tốt, chịu được áp lực lâu dài.
• Chính xác: Ngưỡng ON/OFF ít sai lệch, đảm bảo vận hành ổn định.
• Dễ chỉnh: Cấu tạo trực quan, chỉ cần vặn ốc điều chỉnh là thay đổi được ngưỡng áp.
• Đa dạng model: Từ PK503 (áp thấp) đến PK510 (áp cao), phù hợp nhiều nhu cầu.

👉 Có thể nói, relay áp suất Airtac chính là “người bảo vệ thầm lặng” trong hệ thống khí nén, giúp cân bằng giữa hiệu suất – độ an toàn – tuổi thọ thiết bị.

⚠️ Phần 6: Lưu ý khi sử dụng relay áp suất Airtac – tránh sai lầm thường gặp

Relay áp suất Airtac có cấu tạo đơn giản, dễ điều chỉnh, nhưng nếu dùng sai cách thì hệ thống khí nén sẽ nhanh chóng gặp sự cố. Dưới đây là những lưu ý quan trọng để bạn vận hành an toàn và hiệu quả.

🚫 1. Không chỉnh relay khi hệ thống đang áp lực cao

• Nhiều kỹ thuật viên có thói quen vừa cho máy chạy vừa vặn relay để “canh đúng điểm”.
• ⚠️ Điều này rất nguy hiểm vì áp suất thay đổi đột ngột có thể gây bật tia khí, thậm chí làm văng linh kiện.
  👉 Luôn xả áp trước khi điều chỉnh.

🔩 2. Tránh siết lò xo quá chặt hoặc quá lỏng

• Siết quá chặt: Máy nén khí chạy mãi không ngắt, dẫn đến quá tải hoặc nổ bình.
• Nới quá lỏng: Máy liên tục bật tắt liên tục, gây hao điện và giảm tuổi thọ.
  👉 Nguyên tắc: Điều chỉnh từ từ, kiểm tra bằng đồng hồ áp suất sau mỗi bước.

🌡️ 3. Không để relay làm việc trong môi trường quá nóng hoặc ẩm

• Relay Airtac thường có lớp vỏ nhựa bảo vệ, nhưng nếu đặt trong môi trường ẩm ướt hoặc nhiệt độ >50°C thì dễ bị lão hóa, chập điện.
  👉 Nên lắp relay ở nơi khô ráo, có mái che, hoặc trong tủ điện.

🛠️ 4. Kiểm tra định kỳ & vệ sinh tiếp điểm

• Sau một thời gian, bụi bẩn có thể bám vào tiếp điểm điện, làm relay hoạt động chập chờn.
• Nên tháo nắp nhựa và vệ sinh nhẹ bằng chổi mềm hoặc khí nén.
  👉 Định kỳ 3–6 tháng kiểm tra lại ngưỡng ON/OFF.

⚡ 5. Lưu ý khi đấu nối điện

• Luôn đấu đúng sơ đồ: COM – NO hoặc COM – NC theo nhu cầu.
• Không để dây điện lỏng lẻo vì tia hồ quang có thể gây cháy.
  👉 Nếu relay thường xuyên bị đánh lửa mạnh, nên dùng thêm contactor để giảm tải tiếp điểm.

👉 Tóm lại, relay áp suất Airtac sẽ hoạt động ổn định và bền bỉ nếu bạn tuân thủ đúng nguyên tắc:
✅ Chỉnh đúng – không nóng vội.
✅ Đặt đúng vị trí – tránh ẩm nóng.
✅ Kiểm tra định kỳ – hạn chế sự cố.

🛒 Phần 7: Nơi mua relay áp suất Airtac chính hãng & báo giá từ Khải Lợi

Hiện nay, relay áp suất Airtac được bán ở nhiều nơi, từ cửa hàng thiết bị điện – khí nén cho đến các sàn thương mại điện tử. Tuy nhiên, không phải chỗ nào cũng cung cấp hàng chính hãng – bảo hành rõ ràng. Nếu mua nhầm hàng kém chất lượng, bạn có thể gặp tình trạng:

• ❌ Relay đóng/ngắt không ổn định → hệ thống hoạt động chập chờn.
• ❌ Vỏ nhựa mỏng, dễ nứt khi gặp áp lực cao.
• ❌ Tiếp điểm nhanh mòn, dễ chập cháy khi dùng lâu.
• ❌ Không có hỗ trợ kỹ thuật, phải tự mò chỉnh gây hư hỏng thiết bị.

✅ Vì sao nên chọn Khải Lợi Automation?

Khải Lợi Automation là đơn vị chuyên cung cấp thiết bị khí nén – thủy lực – tự động hóa công nghiệp, trong đó có relay áp suất Airtac PK503, PK506, PK510 chính hãng. Khi mua tại Khải Lợi, bạn sẽ nhận được:

• 📦 Hàng mới 100% – chính hãng Airtac với đầy đủ tem, nhãn, CO-CQ.
• ⚙️ Đa dạng model: PK503 (áp thấp), PK506 (áp trung), PK510 (áp cao) → phù hợp nhiều nhu cầu.
• 🛠️ Hỗ trợ kỹ thuật tận tình: Hướng dẫn lắp đặt, chỉnh ON/OFF chi tiết, test thực tế tại xưởng.
• 💰 Giá cạnh tranh: Luôn tối ưu cho cả khách lẻ và dự án số lượng lớn.
• 🚚 Giao hàng nhanh toàn quốc – đóng gói cẩn thận, đảm bảo relay nguyên vẹn.
• 📑 Chế độ bảo hành – hậu mãi rõ ràng, giúp khách hàng yên tâm sử dụng lâu dài.

📞 Liên hệ tư vấn & báo giá ngay hôm nay

👉 Nếu bạn đang cần mua relay áp suất Airtac PK503, PK506 hoặc PK510, hãy liên hệ:

• 📞 Hotline 1: 0797.975.838
• 📞 Hotline 2: 0798.813.029
• 🛠️ Kỹ thuật Vippro: 0792.078.216

💬 Đội ngũ kỹ thuật giàu kinh nghiệm của Khải Lợi Automation sẽ hỗ trợ bạn chọn đúng model, hướng dẫn lắp đặt và chỉnh relay chuẩn xác – giúp hệ thống vận hành an toàn, tiết kiệm, bền bỉ.

👉 Với Khải Lợi, bạn không chỉ mua được relay áp suất Airtac chính hãng, mà còn nhận trọn gói giải pháp kỹ thuật tối ưu cho hệ thống khí nén của mình. 🚀

🎯 Kết bài

Relay áp suất Airtac – tuy nhỏ bé nhưng lại là “bộ não kiểm soát áp lực” trong hệ thống khí nén. Việc hiểu rõ cấu tạo – nguyên lý – cách lắp đặt và điều chỉnh không chỉ giúp bạn vận hành hệ thống an toàn, mà còn tối ưu hóa tuổi thọ máy nén khí và giảm đáng kể chi phí bảo trì.

• ✅ Nếu bạn cần áp thấp → chọn PK503.
• ✅ Nếu bạn cần đa năng, trung bình → chọn PK506.
• ✅ Nếu bạn cần áp cao, công nghiệp nặng → chọn PK510.

👉 Và đừng quên: mua relay ở địa chỉ uy tín như Khải Lợi Automation để có được hàng chính hãng, giá tốt và tư vấn kỹ thuật tận tâm.

❓ Câu hỏi thường gặp (FAQ)

1. Relay áp suất Airtac có dùng được cho máy nén khí mini không?
👉 Có, miễn là chọn đúng model PK503 (áp thấp) hoặc PK506 (áp trung) để phù hợp với dải áp của máy.

2. Khi nào cần thay relay áp suất?
👉 Thông thường, relay có tuổi thọ từ 2–3 năm. Nếu thấy relay đóng/ngắt không ổn định, tiếp điểm cháy mòn, hoặc lò xo chỉnh bị lỏng → nên thay mới.

3. Có cần dùng thêm rơ le trung gian (contactor) khi đấu relay áp suất không?
👉 Nếu relay trực tiếp điều khiển motor công suất lớn → nên dùng thêm contactor để giảm tải cho tiếp điểm, tránh cháy hỏng.

4. Có thể chỉnh relay áp suất Airtac để khoảng ON/OFF cách nhau bao nhiêu bar?
👉 Tùy model, thường khoảng 1–2 bar. Ví dụ: OFF = 6 bar, ON = 4 bar.

5. Relay Airtac có thể thay thế cho loại khác không?
👉 Có, nhưng cần đảm bảo cùng dải áp suất và chuẩn ren. Tuy nhiên, nên dùng đúng hàng Airtac chính hãng để đảm bảo độ bền và chính xác.

👉 Vậy là bạn đã nắm trọn bộ kiến thức từ cấu tạo – cách chỉnh – lưu ý sử dụng – nơi mua uy tín về relay áp suất Airtac. Nếu còn băn khoăn, đừng ngần ngại liên hệ Khải Lợi Automation để được tư vấn chi tiết và nhận báo giá tốt nhất. 🚀
