Series Khí Nén P2: Hướng Dẫn Chọn Đầu Nối Nhanh và Giảm Thanh Cho Mọi Loại Van
Mục Lục
Hệ Thống Khí Nén
Chào mừng trở lại với series “Khí Nén Cơ Bản” của Khải Lợi!
Ở Phần 1, chúng ta đã cùng nhau tìm hiểu về 4 thành phần cốt lõi của một hệ thống khí nén. Nhưng để kết nối những “nhân vật chính” đó lại với nhau một cách hoàn chỉnh và hiệu quả, chúng ta không thể thiếu các loại phụ kiện, đặc biệt là đầu nối nhanh (khớp nối PC) và bộ giảm thanh.
Việc lựa chọn sai hoặc thiếu phụ kiện không chỉ gây tốn kém chi phí mà còn có thể dẫn đến rò rỉ khí, làm giảm hiệu suất và ảnh hưởng đến tuổi thọ của toàn bộ hệ thống.
Bài viết Phần 2 này sẽ cung cấp một hướng dẫn trực quan, đơn giản giúp bạn chọn đúng và đủ số lượng đầu nối nhanh, giảm thanh cho các loại van đảo chiều khí nén phổ biến nhất.
(Lưu ý: Hình ảnh van chỉ mang tính minh họa cho việc lựa chọn phụ kiện)
Hiểu Nhanh Về “Tên Gọi” Của Van Khí Nén
Trước khi đi vào chi tiết, hãy cùng giải mã nhanh cách gọi tên các loại van như 2/2, 3/2, 5/2. Quy tắc rất đơn giản:
- Số đầu tiên: Chỉ số cổng (lỗ) mà van có.
- Số thứ hai: Chỉ số vị trí (trạng thái) mà van có thể chuyển đổi.
Ví dụ: Van 5/2 có nghĩa là van có 5 cổng và 2 vị trí làm việc. Việc hiểu rõ số cổng là chìa khóa để chọn đủ số lượng phụ kiện.

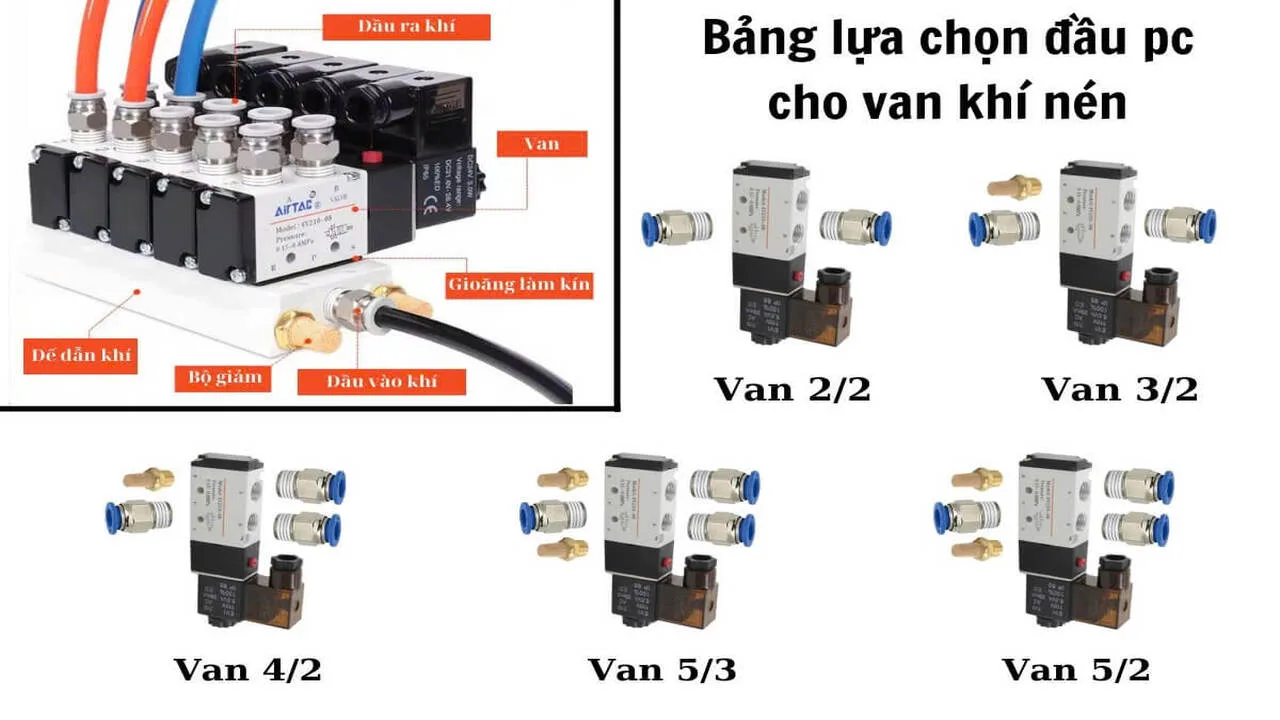

Bảng Hướng Dẫn Chọn Phụ Kiện Cho Từng Loại Van
Dựa vào hình ảnh minh họa, chúng ta có thể xác định số lượng đầu nối nhanh PC và giảm thanh cần thiết cho từng loại van như sau:
1. Van 2/2
- Cấu tạo: 2 cổng (1 cổng vào, 1 cổng ra).
- Số lượng phụ kiện cần:
- 2 Đầu nối nhanh PC
- 0 Giảm thanh
2. Van 3/2
- Cấu tạo: 3 cổng (1 cổng vào, 1 cổng làm việc, 1 cổng xả).
- Số lượng phụ kiện cần:
- 2 Đầu nối nhanh PC (cho cổng vào và cổng làm việc)
- 1 Giảm thanh (cho cổng xả)
3. Van 4/2
- Cấu tạo: 4 cổng (1 cổng vào, 2 cổng làm việc, 1 cổng xả). Một số loại có 2 cổng xả.
- Số lượng phụ kiện cần:
- 3 Đầu nối nhanh PC (cho cổng vào và 2 cổng làm việc)
- 1 Giảm thanh (cho cổng xả)
4. Van 5/2 & Van 5/3
Hai loại van này có cùng số cổng nên sẽ dùng số lượng phụ kiện như nhau.
- Cấu tạo: 5 cổng (1 cổng vào, 2 cổng làm việc, 2 cổng xả).
- Số lượng phụ kiện cần:
- 3 Đầu nối nhanh PC (cho cổng vào và 2 cổng làm việc)
- 2 Giảm thanh (cho 2 cổng xả)
Mẹo Chuyên Gia: Khi Nào Dùng Giảm Thanh, Khi Nào Dùng Đầu Nối Cho Cổng Xả?
Bạn có thể thắc mắc tại sao trong hình minh họa, một số van lại gắn đầu nối nhanh cho tất cả các cổng, kể cả cổng xả. Đây là một điểm rất hay trong ứng dụng thực tế:
- Dùng Bộ Giảm Thanh (Silencer): Đây là lựa chọn phổ biến nhất. Khí nén sau khi làm việc sẽ được xả trực tiếp ra môi trường qua bộ giảm thanh. Chức năng chính là giảm tiếng ồn khi xả khí và ngăn bụi bẩn từ bên ngoài xâm nhập vào bên trong van.
- Dùng Đầu Nối Nhanh (PC Connector): Trong một số môi trường đặc thù như phòng sạch, ngành thực phẩm, hoặc khi khí nén có chứa hơi dầu không được phép xả ra môi trường làm việc, người ta sẽ gắn đầu nối nhanh vào cổng xả. Mục đích là để dẫn khí thải qua đường ống đến một vị trí khác để xử lý.
Vì vậy, hãy tùy vào yêu cầu của hệ thống và môi trường vận hành để lựa chọn giữa giảm thanh và đầu nối cho các cổng xả của van.
Kết Luận
Việc lựa chọn đúng và đủ số lượng phụ kiện như đầu nối nhanh và giảm thanh là một bước nhỏ nhưng vô cùng quan trọng, quyết định đến sự hoàn chỉnh, hiệu quả và an toàn của cả một hệ thống khí nén. Hy vọng rằng qua bảng hướng dẫn trực quan trên, bạn có thể tự tin hơn trong việc lựa chọn và lắp đặt các thiết bị cho mình.
Thảo Luận
💬 Trong công việc hằng ngày, các anh em kỹ thuật thường sử dụng loại van (2/2, 3/2, 5/2,…) nào nhiều nhất? Hãy chia sẻ trong phần bình luận để mọi người cùng học hỏi kinh nghiệm nhé!
Tại Khải Lợi, chúng tôi cung cấp đầy đủ các dòng van đảo chiều, đầu nối nhanh PC, ống hơi và giảm thanh từ các thương hiệu uy tín như Airtac. Liên hệ ngay với chúng tôi để được tư vấn kỹ thuật và nhận báo giá tốt nhất cho dự án của bạn!
