“Hướng dẫn cách tăng tốc Xi Lanh cực dễ với Van xả nhanh SQE 200”: Giải Pháp Tối Ưu Tốc Độ Xi Lanh Khí Nén

Trong thế giới tự động hóa công nghiệp, việc tối ưu hóa hiệu suất của các hệ thống khí nén luôn là một ưu tiên hàng đầu. Đặc biệt, tốc độ di chuyển của xi lanh khí nén có ảnh hưởng trực tiếp đến chu kỳ làm việc và năng suất tổng thể của máy móc. Video “Hướng dẫn cách tăng tốc Xi Lanh cực dễ với Van xả nhanh SQE 200” từ kênh Khải Lợi Automation đã mang đến một giải pháp vô cùng thiết thực và hiệu quả: sử dụng van xả nhanh. Bài viết này sẽ đi sâu phân tích nội dung video, từ cơ chế hoạt động, hướng dẫn lắp đặt đến những lợi ích thực tế mà van xả nhanh SQE 200 (hoặc các loại van xả nhanh tương tự như SKP XV200 được minh họa trong video) mang lại.

Giới Thiệu Vấn Đề: Hạn Chế Của Việc Điều Chỉnh Tốc Độ Truyền Thống

Trước khi đi vào giải pháp, video đã khéo léo đặt ra vấn đề mà nhiều kỹ sư và thợ máy thường gặp phải: làm thế nào để tăng tốc độ xi lanh khí nén một cách hiệu quả? Thông thường, để điều chỉnh tốc độ xi lanh, người ta thường dùng van tiết lưu. Van tiết lưu hoạt động bằng cách siết chặt dòng khí nén, làm giảm lưu lượng khí đi vào hoặc thoát ra khỏi xi lanh, từ đó làm chậm tốc độ di chuyển của piston.

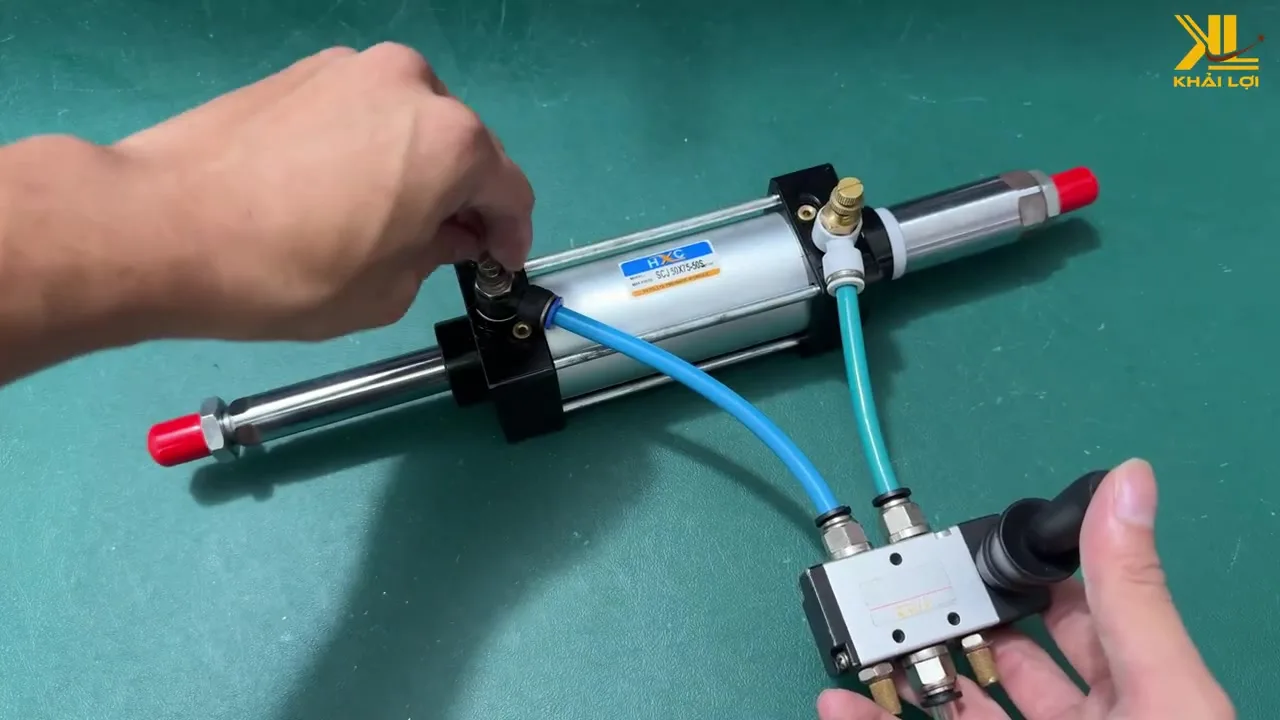

Trong video, Khải Lợi Automation đã minh họa rất rõ cách van tiết lưu làm chậm xi lanh. Khi siết van, xi lanh di chuyển chậm hẳn lại. Tuy nhiên, vấn đề phát sinh khi chúng ta muốn xi lanh chạy nhanh hơn. Việc mở hết van tiết lưu chỉ đưa xi lanh về tốc độ ban đầu, tức là tốc độ mặc định của hệ thống. Nó không giúp tăng tốc xi lanh vượt quá tốc độ đó. Điều này đặt ra một thách thức lớn trong các ứng dụng đòi hỏi chu kỳ làm việc nhanh và hiệu suất cao. Việc tăng áp suất khí nén toàn hệ thống để tăng tốc độ xi lanh không phải lúc nào cũng khả thi, vì nó có thể ảnh hưởng đến các thiết bị khác, tăng chi phí vận hành và tiêu thụ năng lượng. Đây chính là lúc van xả nhanh thể hiện vai trò đột phá của mình.

Van Xả Nhanh SQE 200 (và SKP XV200): Giải Pháp Đột Phá

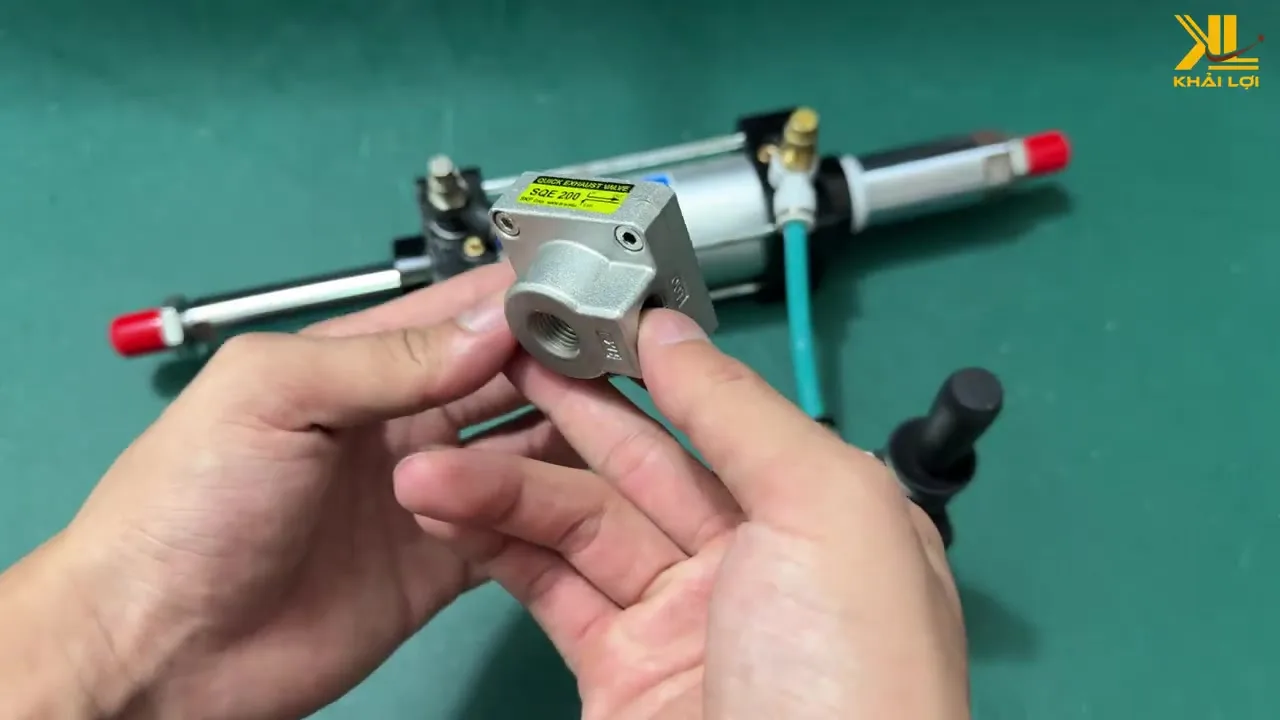

Video giới thiệu một loại van đặc biệt: van xả nhanh SKP XV200, một ví dụ điển hình cho dòng sản phẩm van xả nhanh như SQE 200. Đây là một thiết bị nhỏ gọn nhưng mang lại công dụng cực kỳ lớn. Công dụng chính của van là giúp dòng khí xả ra từ xi lanh thoát ra ngoài nhanh hơn đáng kể so với việc phải chạy ngược qua toàn bộ hệ thống ống dẫn và van điều khiển.

Xem sản phẩm Van xả nhanh SQE 200 tại đây

Cấu Tạo và Nguyên Lý Hoạt Động Cơ Bản

Van xả nhanh, như SKP XV200 trong video, thường có ba cổng chính:

* IN (vào): Cổng nhận khí từ van điều khiển (ví dụ: van 5/2).

* OUT (ra): Cổng nối trực tiếp vào xi lanh.

* EXH (xả): Cổng xả khí trực tiếp ra môi trường bên ngoài.

Nguyên lý hoạt động của van xả nhanh rất thông minh. Khi khí nén được đưa vào một buồng của xi lanh để đẩy piston đi, khí ở buồng còn lại sẽ bị ép ra ngoài. Nếu không có van xả nhanh, luồng khí này phải đi một quãng đường dài: ngược qua ống dẫn, về van 5/2, rồi thoát ra qua bộ giảm thanh của van. Quá trình này mất thời gian và tạo ra áp suất ngược, làm chậm quá trình di chuyển của piston.

Khi gắn van xả nhanh ngay tại đầu xi lanh, tình hình thay đổi hoàn toàn. Thay vì phải đi hết quãng đường dài đó, khí nén sẽ thoát trực tiếp ra ngoài qua cổng EXH của van. Điều này giảm đáng kể thời gian xả khí, loại bỏ áp suất ngược và cho phép piston di chuyển với tốc độ nhanh hơn rõ rệt. Đây là một cải tiến đơn giản nhưng mang lại hiệu quả vượt trội trong việc tối ưu hóa chu kỳ làm việc của xi lanh.

Van xả nhanh SKP XV200 được giới thiệu trong video có ren R1/4 (tương đương ren 13), phù hợp với ống 8 mm, cho thấy tính linh hoạt trong việc tích hợp vào các hệ thống khí nén phổ biến.

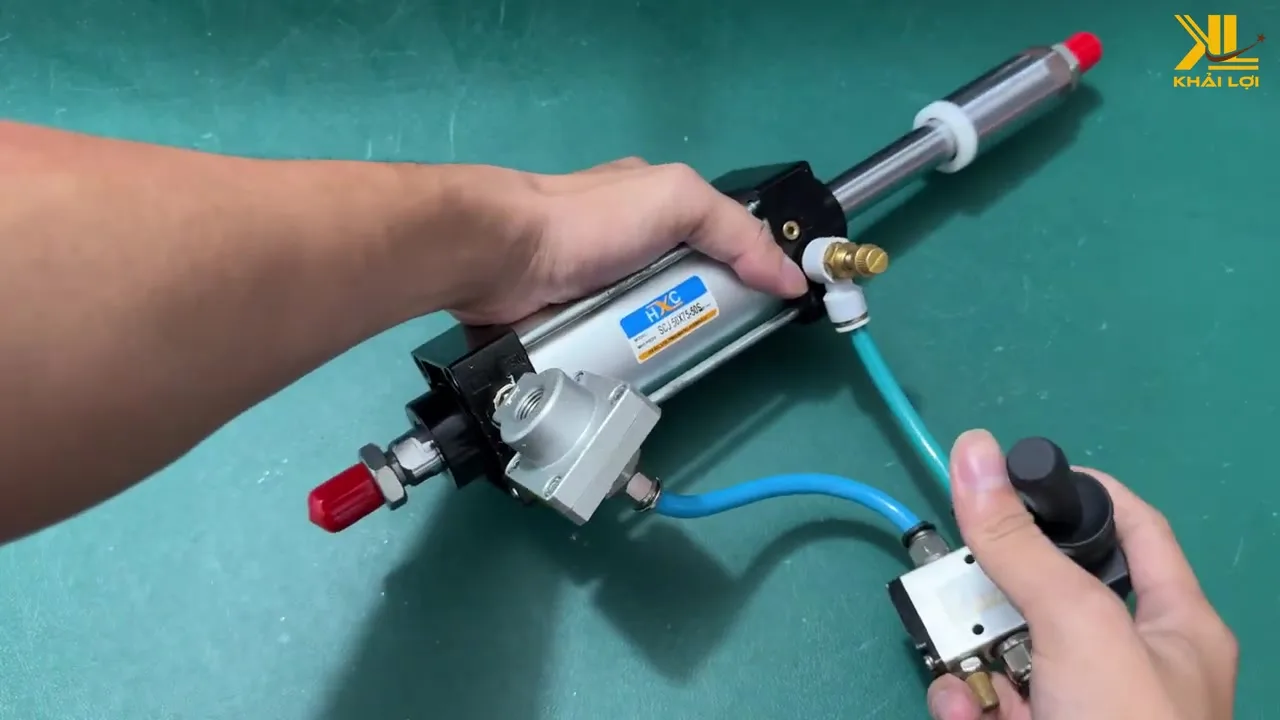

Hướng Dẫn Lắp Đặt Thực Tế Van Xả Nhanh

Một trong những điểm mạnh của video là phần hướng dẫn lắp đặt thực tế, chi tiết và dễ hiểu. Người xem được hướng dẫn từng bước để gắn van xả nhanh vào hệ thống xi lanh khí nén.

Các bước lắp đặt cơ bản bao gồm:

1. Chuẩn bị phụ kiện: Cần một co kép ren ngoài (trong video sử dụng co kép đồng thau, nhưng cũng có thể dùng loại inox tùy theo yêu cầu ứng dụng).

2. Lắp co kép: Gắn co kép vào cổng OUT của van xả nhanh.

3. Nối vào xi lanh: Đầu còn lại của co kép được nối trực tiếp vào cổng của xi lanh.

4. Nối cổng IN: Cổng IN của van xả nhanh được lắp đầu nối nhanh PC inox, sau đó nối với đường ống dẫn khí từ van 5/2 lên.

5. Cổng EXH: Cổng xả khí EXH có thể để thoáng ra ngoài để khí thoát trực tiếp. Nếu cần môi trường làm việc sạch sẽ hơn hoặc giảm tiếng ồn, có thể gắn thêm một bộ giảm thanh có lỗ thoát khí lớn.

Video cũng lưu ý rằng nếu muốn xi lanh xả nhanh cả hai đầu hành trình, người dùng cần lắp hai van xả nhanh, mỗi van cho một đầu xi lanh. Điều này nhấn mạnh tính linh hoạt và khả năng tùy chỉnh của giải pháp này.

Kiểm Chứng Hiệu Quả Qua Test Thực Tế

Phần hấp dẫn nhất của video chính là màn kiểm chứng hiệu quả thực tế. Khải Lợi Automation đã sử dụng một xi lanh SCJ 50×75 – 2 ty, với đường kính piston 50 mm, và hệ thống áp suất gần 6 kg/cm² để minh họa. Kết quả rất ấn tượng:

* Trước khi gắn van xả nhanh: Xi lanh di chuyển rất chậm, ngay cả khi van tiết lưu đã được mở hết cỡ. Điều này tái khẳng định giới hạn của phương pháp điều chỉnh tốc độ truyền thống.

* Sau khi gắn van xả nhanh: Tốc độ di chuyển của xi lanh tăng lên rõ rệt. Tiếng khí xả ra mạnh mẽ, nghe rõ tiếng “bụp” ngay tại xi lanh, chứng tỏ khí đã được thoát ra nhanh chóng và hiệu quả. Video đã test đi test lại nhiều lần, so sánh trực quan giữa hành trình có van và không có van, cho thấy sự khác biệt “một trời một vực” về tốc độ.

Đặc biệt, video còn đưa ra lời khuyên hữu ích: đối với các xi lanh lớn hơn (như Ø63, Ø100), nên chọn van xả nhanh có ren lớn hơn (R17, R21) để đảm bảo khả năng xả khí tối ưu, phù hợp với lượng khí nén lớn hơn cần thoát ra. Điều này thể hiện sự chuyên nghiệp và kinh nghiệm thực tế của đội ngũ Khải Lợi Automation.

Tại Sao Nên Chọn Van Xả Nhanh SQE 200 (hoặc tương đương)?

Việc tích hợp van xả nhanh vào hệ thống khí nén mang lại nhiều lợi ích đáng kể, không chỉ đơn thuần là tăng tốc độ xi lanh:

* Tăng Năng Suất: Với chu kỳ làm việc nhanh hơn, máy móc có thể hoàn thành nhiều công việc hơn trong cùng một khoảng thời gian, trực tiếp nâng cao năng suất sản xuất.

* Tiết Kiệm Năng Lượng: Bằng cách tối ưu hóa luồng khí xả, van xả nhanh giúp hệ thống hoạt động hiệu quả hơn, có thể gián tiếp giảm tải cho máy nén khí hoặc duy trì hiệu suất mà không cần tăng áp suất, từ đó tiết kiệm năng lượng.

* Đơn Giản Hóa Hệ Thống: Van xả nhanh là một giải pháp đơn giản, dễ lắp đặt và không yêu cầu thay đổi phức tạp trong cấu trúc hệ thống khí nén hiện có. Nó giúp đạt được tốc độ mong muốn mà không cần đầu tư vào các loại van điều khiển phức tạp hay máy nén khí công suất cao hơn.

* Tuổi Thọ Thiết Bị: Giảm áp suất ngược và tối ưu hóa dòng chảy khí có thể góp phần làm giảm hao mòn cho các thành phần khác trong hệ thống, kéo dài tuổi thọ thiết bị.

* Linh Hoạt Điều Chỉnh: Như video đã minh họa, người dùng có thể linh hoạt điều chỉnh tốc độ cho từng chiều hành trình của xi lanh bằng cách lắp đặt van ở một hoặc cả hai đầu, tùy theo yêu cầu cụ thể của ứng dụng.

Xem sản phẩm Van xả nhanh SQE 200 tại đây

Câu Hỏi Thường Gặp (FAQs)

1. Van xả nhanh SQE 200 có thể dùng cho mọi loại xi lanh khí nén không?

Van xả nhanh có thể được sử dụng cho hầu hết các loại xi lanh khí nén. Tuy nhiên, cần chọn loại van có kích thước ren và lưu lượng phù hợp với đường kính piston và lượng khí xả của xi lanh để đạt hiệu quả tối ưu.

2. Có cần thay đổi máy nén khí hoặc van điều khiển khi lắp van xả nhanh không?

Không. Ưu điểm lớn của van xả nhanh là nó hoạt động độc lập để tối ưu hóa việc xả khí, do đó bạn không cần thay đổi máy nén khí hoặc van điều khiển hiện có. Đây là một giải pháp nâng cấp hiệu quả về chi phí.

3. Việc xả khí trực tiếp ra ngoài có gây ô nhiễm tiếng ồn không?

Van xả nhanh xả khí trực tiếp ra ngoài có thể tạo ra tiếng ồn lớn, đặc biệt với xi lanh lớn. Để giảm tiếng ồn và ngăn bụi bẩn, bạn có thể gắn thêm bộ giảm thanh (silencer) có lỗ thoát khí lớn vào cổng EXH của van.

4. Làm thế nào để chọn đúng kích thước van xả nhanh?

Việc chọn kích thước van phụ thuộc vào đường kính piston của xi lanh và lượng khí cần xả. Đối với xi lanh lớn, nên chọn van có ren lớn hơn (ví dụ R17, R21) để đảm bảo khí thoát ra đủ nhanh. Nên tham khảo ý kiến chuyên gia hoặc nhà cung cấp để có lựa chọn chính xác nhất.

5. Van xả nhanh có tác dụng gì ngoài việc tăng tốc xi lanh?

Ngoài việc tăng tốc độ, van xả nhanh còn giúp giảm áp suất ngược trong hệ thống, cải thiện hiệu suất tổng thể, và có thể giúp kéo dài tuổi thọ của các bộ phận khác do giảm tải áp suất.

Kết Luận

Video “Hướng dẫn cách tăng tốc Xi Lanh cực dễ với Van xả nhanh SQE 200” của Khải Lợi Automation là một tài liệu hướng dẫn cực kỳ giá trị cho bất kỳ ai đang tìm kiếm giải pháp để nâng cao hiệu suất hệ thống khí nén. Với cách trình bày rõ ràng, minh họa trực quan và kiểm chứng thực tế, video đã chứng minh rằng van xả nhanh, dù nhỏ gọn, lại là một công cụ mạnh mẽ để tối ưu hóa tốc độ xi lanh mà không cần đến các giải pháp phức tạp và tốn kém. Đây là một minh chứng rõ nét cho việc ứng dụng công nghệ thông minh để giải quyết các vấn đề kỹ thuật phổ biến, mang lại hiệu quả kinh tế và năng suất vượt trội. Đừng quên theo dõi kênh Khải Lợi Automation để cập nhật thêm nhiều mẹo kỹ thuật hay khác nhé!
