Khám phá Xi lanh bàn trượt SMC MXS 8×20 – Giải pháp Tự động hóa Nhỏ gọn và Chính xác Khải Lợi Automation

Trong thế giới tự động hóa công nghiệp ngày càng phát triển, việc tìm kiếm những giải pháp nhỏ gọn nhưng vẫn đảm bảo độ chính xác cao là điều thiết yếu. Các kỹ sư và nhà thiết kế hệ thống luôn không ngừng tìm kiếm những linh kiện có thể tối ưu hóa không gian làm việc mà vẫn duy trì hiệu suất vượt trội. Nắm bắt được nhu cầu này, Khải Lợi Automation đã giới thiệu một dòng sản phẩm đầy hứa hẹn: xi lanh bàn trượt SMC MXS, đặc biệt là mẫu MXS 8×20. Video review chi tiết của họ mang đến cái nhìn sâu sắc về cấu tạo, nguyên lý hoạt động và những ứng dụng thực tiễn của dòng Xi lanh bàn trượt này.

Bài viết này sẽ đi sâu vào phân tích những điểm nổi bật từ video của Khải Lợi Automation, giúp bạn hiểu rõ hơn về xi lanh bàn trượt SMC MXS 8×20 – một lựa chọn lý tưởng cho các hệ thống tự động hóa đòi hỏi sự tinh gọn và độ chính xác cao. Chúng ta sẽ cùng khám phá tại sao dòng sản phẩm này lại khác biệt so với các mẫu truyền thống và nó có thể mang lại lợi ích gì cho dự án của bạn.

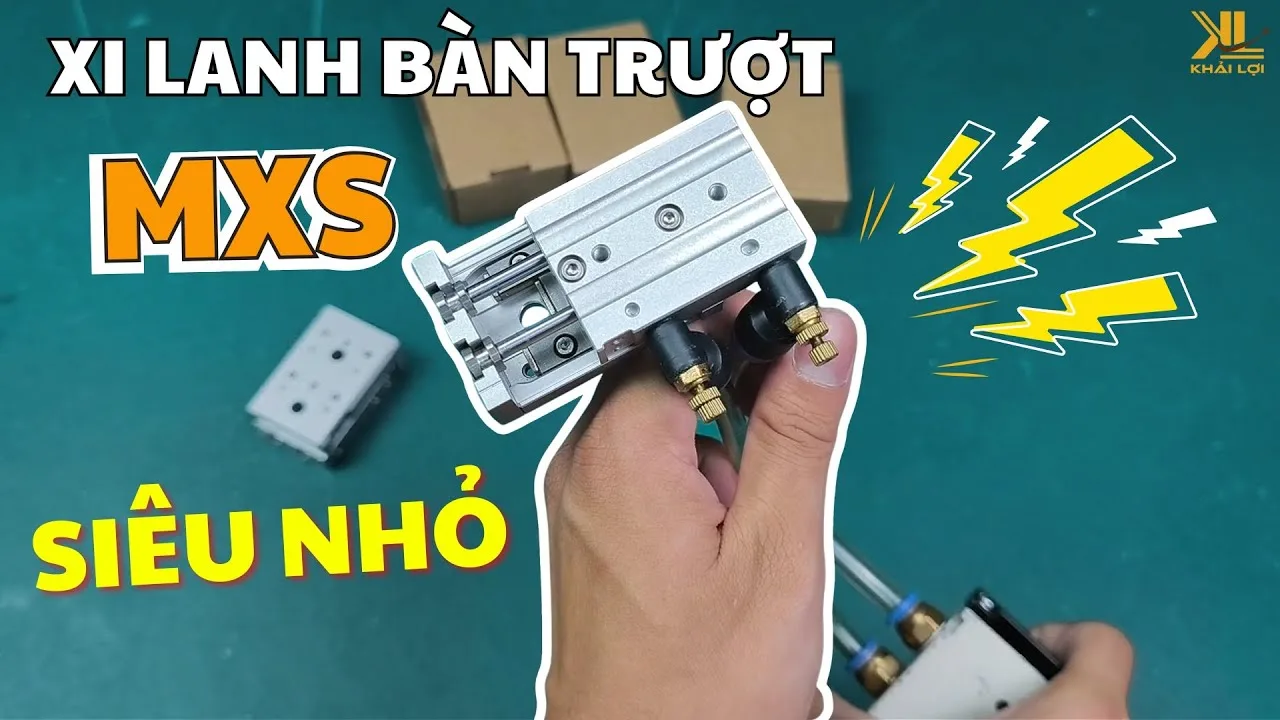

Giới thiệu tổng quan về Xi lanh bàn trượt SMC MXS

Xi lanh bàn trượt SMC MXS được Khải Lợi Automation giới thiệu là một dòng sản phẩm “hoàn toàn mới” và “khác biệt rõ rệt” so với các mẫu trước đây như OSP hay RMS mà họ từng review. Điểm nổi bật đầu tiên mà người xem có thể nhận thấy ngay lập tức là thiết kế cực kỳ nhỏ gọn nhưng vô cùng chắc chắn. Ngay từ cái nhìn đầu tiên, chiếc Xi lanh bàn trượt này đã gợi lên hình ảnh của một thiết bị hiện đại, linh hoạt, sẵn sàng thích ứng với nhiều môi trường làm việc khác nhau.

Trong video, người dẫn chương trình đã ví von chuyển động của nó mượt mà như “điện thoại nắp trượt”, một sự so sánh trực quan giúp người xem dễ dàng hình dung về độ êm ái và ổn định khi hoạt động. Đây không chỉ là một Xi lanh bàn trượt thông thường; nó là sự kết hợp thông minh giữa một Xi lanh bàn trượt tác động kép và một bàn trượt tích hợp sẵn cùng trục dẫn hướng. Sự tích hợp này chính là yếu tố then chốt giúp MXS trở thành một giải pháp lý tưởng cho các ứng dụng tự động hóa cần độ chính xác cao trong không gian hẹp, nơi mà các cụm xi lanh và bàn trượt rời rạc sẽ chiếm nhiều diện tích và phức tạp hơn trong lắp đặt.

Xem thêm về sản phẩm Xi lanh bàn trượt tại đây

Điểm khác biệt và ưu thế vượt trội

Vậy điều gì làm cho xi lanh bàn trượt MXS nổi bật so với các dòng khác trên thị trường, đặc biệt là so với những mẫu mà Khải Lợi Automation đã từng giới thiệu? Theo như video, các dòng Xi lanh bàn trượt trước đây như OSP hay RMS có những đặc điểm riêng. Chẳng hạn, dòng RMS có thể sử dụng nam châm từ tính để di chuyển bàn trượt. Tuy nhiên, MXS lại mang đến một triết lý thiết kế khác biệt hoàn toàn.

Sự khác biệt lớn nhất nằm ở việc MXS là một cụm hoàn chỉnh, tích hợp sẵn bàn trượt và trục dẫn hướng. Điều này không chỉ giúp giảm kích thước tổng thể mà còn đơn giản hóa quá trình lắp đặt và bảo trì. Thay vì phải lắp ghép riêng lẻ một xi lanh và một bàn trượt, MXS cung cấp một giải pháp “plug-and-play” tiện lợi. Thiết kế này đặc biệt có lợi trong các hệ thống tự động hóa hiện đại, nơi mà mỗi milimet không gian đều quý giá và thời gian lắp đặt cần được tối ưu hóa. Độ cứng vững và độ chính xác cao là những ưu điểm kế thừa từ thiết kế tích hợp này, đảm bảo hoạt động ổn định và bền bỉ trong thời gian dài.

Mở hộp và Cấu tạo Chi tiết của SMC MXS 8×20

Video bắt đầu với phần mở hộp sản phẩm, cho thấy sự cẩn thận trong khâu đóng gói của SMC. Chiếc hộp nhỏ gọn, bên trong có đệm giảm sốc và một lớp bọc chống trầy, đảm bảo sản phẩm đến tay người dùng trong tình trạng hoàn hảo. Mẫu được review cụ thể là MXS 8×20, có nghĩa là đường kính piston 8mm và hành trình di chuyển 20mm. Đây là một kích thước rất nhỏ gọn, phù hợp với nhiều ứng dụng tinh vi.

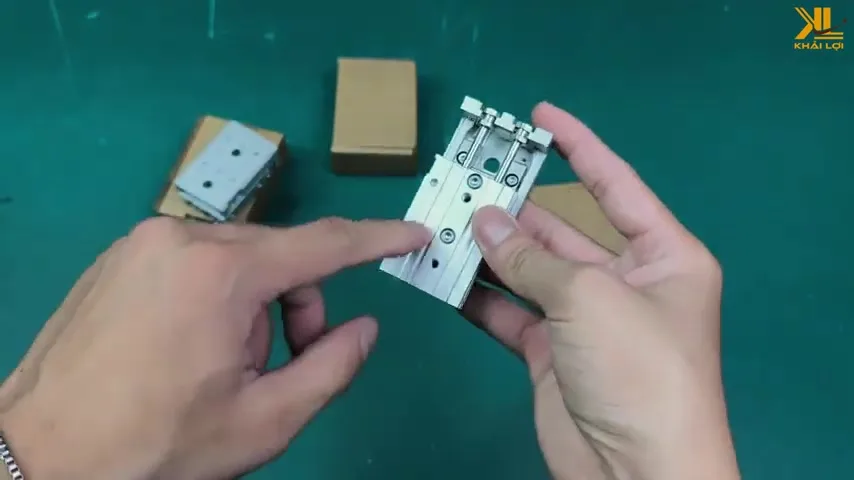

Khi đi sâu vào cấu tạo và ngoại hình, người dẫn chương trình chỉ ra rằng MXS là sự kết hợp tinh tế giữa xi lanh 2 ty và bàn trượt. Phần thân dưới tương tự như một xi lanh 2 ty thông thường, nhưng phía trên được tích hợp một bàn trượt, tạo thành một cụm duy nhất. Điều này giúp tăng cường độ cứng vững và độ chính xác của chuyển động.

Các chi tiết đáng chú ý khác trong cấu tạo bao gồm:

* Rãnh gắn cảm biến từ: Ở phía bên trái thân Xi lanh bàn trượt có hai rãnh được thiết kế để gắn cảm biến từ, cho phép giám sát vị trí của bàn trượt một cách chính xác. Bên trong xi lanh đã tích hợp sẵn vòng từ.

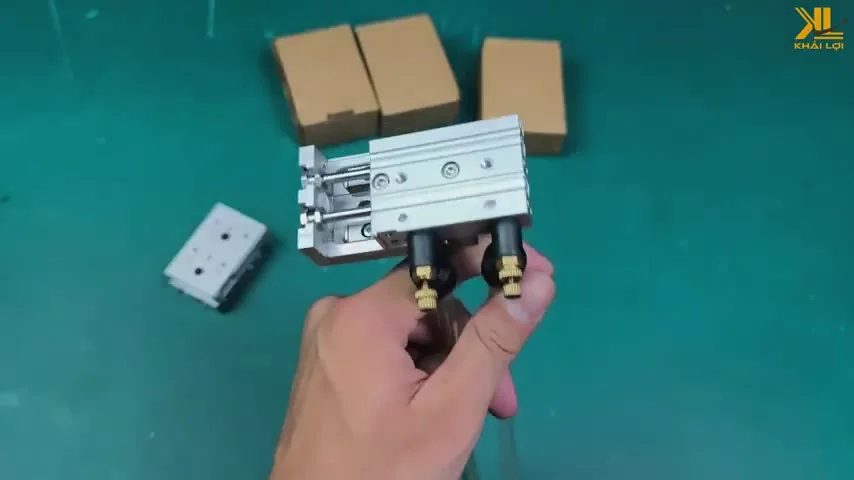

* Cổng cấp khí: Phía bên phải dưới có hai lỗ cấp khí với ren M5, cho thấy đây là loại Xi lanh bàn trượt tác động kép, có khả năng điều khiển chuyển động cả đẩy ra và thu về.

* Thiết kế chắc chắn: Toàn bộ sản phẩm toát lên vẻ chắc chắn, bền bỉ, đúng như kỳ vọng từ một thương hiệu hàng đầu như SMC.

Thông số Kỹ thuật và Kích thước Thực tế

Để đánh giá đầy đủ về một thiết bị tự động hóa, việc nắm rõ các thông số kỹ thuật là vô cùng quan trọng. Video đã trích dẫn các thông số từ catalog của SMC, cung cấp cái nhìn toàn diện về khả năng của dòng MXS:

* Đường kính piston: Đa dạng từ 6mm, 8mm, 12mm, 16mm, 20mm đến 25mm, cho phép lựa chọn phù hợp với lực đẩy cần thiết.

* Hành trình tối đa: Lên đến 150mm, đáp ứng nhiều yêu cầu về khoảng cách di chuyển.

* Cổng cấp khí: Kích thước cổng khí thay đổi tùy theo đường kính piston (Ø6 → M3; Ø8 / Ø12 / Ø16 → M5; Ø20 / Ø25 → R1/8).

* Áp suất hoạt động: Từ 0.15 MPa đến tối đa 1.05 MPa (tương đương khoảng 1.5 đến 10.5 bar), cho thấy khả năng hoạt động trong nhiều dải áp suất khác nhau.

* Nhiệt độ làm việc: Từ -10°C đến 60°C, phù hợp với môi trường công nghiệp khắc nghiệt.

* Tác động: Kép, đảm bảo kiểm soát chuyển động hai chiều.

* Lưu chất: Khí nén.

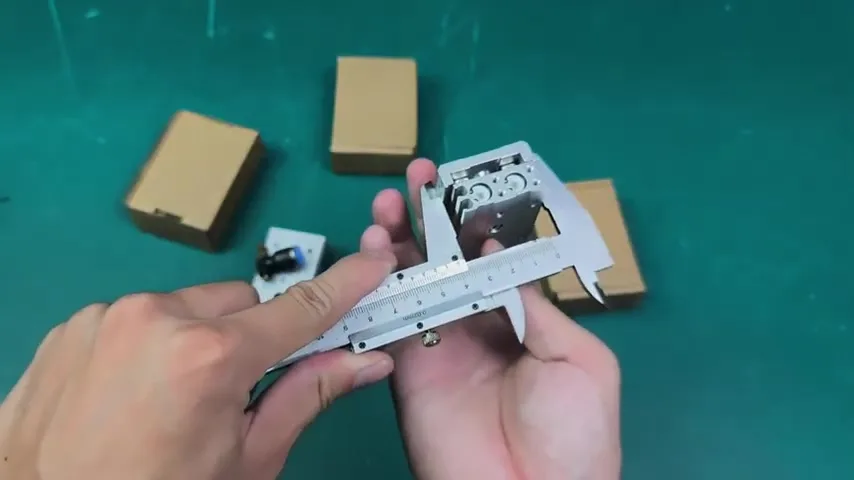

Đối với mẫu MXS 8×20 được review, Khải Lợi Automation cũng đã thực hiện đo đạc kích thước thực tế, cung cấp thông tin hữu ích cho việc thiết kế hệ thống:

* Chiều dài thu gọn: 62 mm

* Chiều dài khi đẩy ra hết hành trình: 82 mm (62mm + 20mm hành trình)

* Bề ngang: 40 mm

* Chiều cao: 24 mm

Những kích thước này khẳng định sự nhỏ gọn vượt trội của MXS 8×20, làm cho nó trở thành lựa chọn hàng đầu cho các ứng dụng có không gian hạn chế.

Xem thêm về Xi Lanh Trượt tại đây

Lắp đặt và Thử nghiệm Thực tế

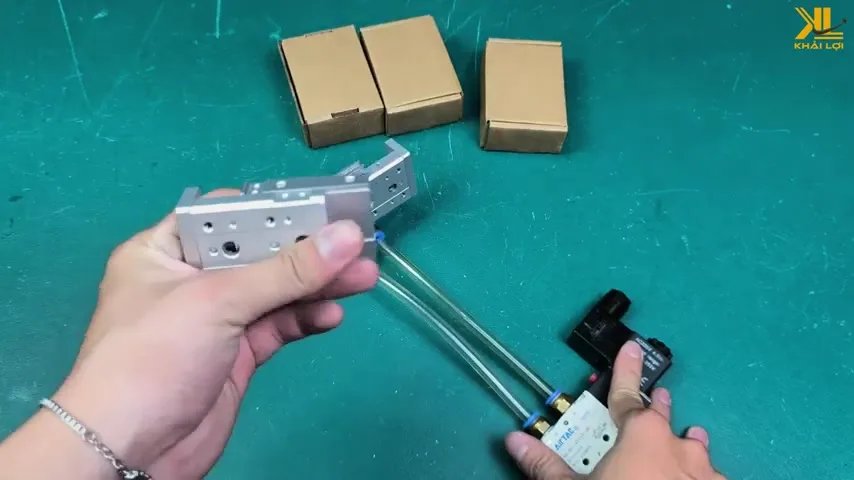

Một trong những phần hấp dẫn nhất của video là màn trình diễn lắp đặt và thử nghiệm thực tế Xi lanh bàn trượt MXS 8×20. Khải Lợi Automation đã chuẩn bị một bộ cấp khí nén cơ bản bao gồm:

* Hai van tiết lưu ren M5

* Ống khí Ø8 mm

* Một van 5/2 ETAC

* Bộ cấp khí nén

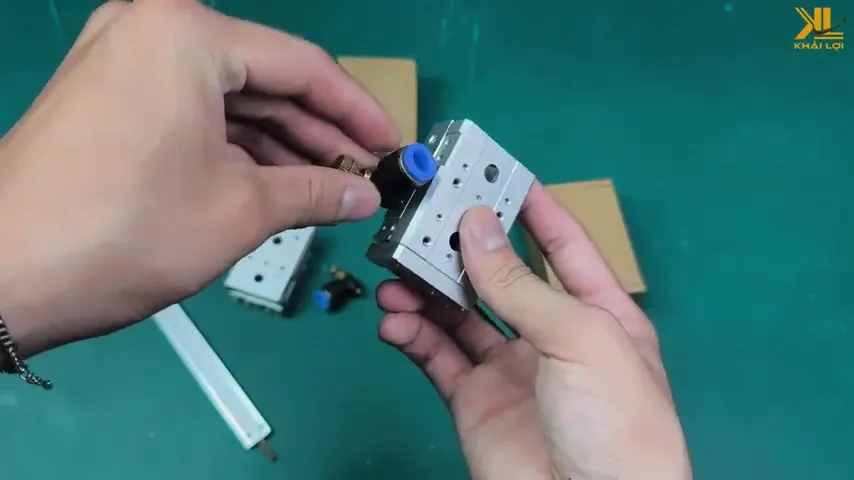

Việc lắp đặt diễn ra nhanh chóng: hai đoạn ống được nối từ cổng A và B của van 5/2 lên Xi lanh bàn trượt. Với áp suất thử nghiệm là 0.4 MPa (khoảng 4 bar), xi lanh di chuyển cực kỳ mượt mà. Đây là minh chứng cho chất lượng gia công và thiết kế tối ưu của sản phẩm.

Điểm đáng chú ý là khả năng điều chỉnh tốc độ di chuyển của Xi lanh bàn trượt. Bằng cách siết hoặc nới lỏng van tiết lưu, người dùng có thể dễ dàng kiểm soát tốc độ đẩy ra và thu về của bàn trượt, điều này rất quan trọng trong các ứng dụng đòi hỏi sự linh hoạt và kiểm soát chính xác về thời gian chu kỳ.

Một ưu điểm lớn khác được nhấn mạnh là tính linh hoạt trong lắp đặt. Xi lanh bàn trượt MXS có thể được lắp đặt theo nhiều hướng khác nhau:

* Lắp ngang: Để thực hiện các thao tác đẩy qua – lại, phù hợp cho các cơ cấu gắp và di chuyển vật liệu.

* Lắp đứng: Để thực hiện các thao tác nâng – hạ, lý tưởng cho các ứng dụng xếp chồng hoặc đưa sản phẩm lên/xuống.

Trên thân Xi lanh bàn trượt được trang bị 4 lỗ bắt vít để lắp đứng và 2 lỗ ở mặt đáy để lắp nằm, mang lại sự tiện lợi tối đa cho người dùng trong việc tích hợp vào các thiết kế máy móc khác nhau.

Ứng dụng Thực tiễn của Xi lanh bàn trượt MXS

Nhờ vào độ chính xác cao, độ cứng vững vượt trội và thiết kế nhỏ gọn, dòng xi lanh bàn trượt SMC MXS được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là những nơi yêu cầu sự tinh tế và hiệu quả cao:

* Hệ thống lắp ráp linh kiện điện tử: Trong ngành công nghiệp điện tử, việc lắp ráp các linh kiện nhỏ đòi hỏi độ chính xác tuyệt đối. MXS với hành trình ngắn và chuyển động mượt mà là lựa chọn lý tưởng cho các thao tác gắp và đặt (pick & place) linh kiện chính xác.

* Cơ cấu tự động hóa yêu cầu chính xác: Bất kỳ hệ thống tự động hóa nào cần di chuyển vật thể một cách chính xác, lặp lại và ổn định đều có thể hưởng lợi từ MXS. Ví dụ, trong các máy kiểm tra tự động hoặc các dây chuyền sản xuất lắp ráp nhỏ.

* Các máy pick & place nhỏ gọn: Với khả năng tích hợp bàn trượt và trục dẫn hướng trong một khối duy nhất, MXS giúp giảm kích thước tổng thể của các robot hoặc cơ cấu gắp nhỏ, tối ưu hóa không gian làm việc và tăng hiệu quả sản xuất.

Khả năng chịu được áp suất hoạt động rộng và nhiệt độ làm việc ổn định cũng là yếu tố quan trọng giúp MXS thích nghi tốt với các môi trường công nghiệp khác nhau, từ phòng sạch điện tử đến các khu vực sản xuất thông thường.

Tổng kết và Lời khuyên từ Khải Lợi Automation

Video của Khải Lợi Automation đã mang đến một cái nhìn toàn diện và thực tế về xi lanh bàn trượt SMC MXS 8×20. Từ khâu mở hộp, phân tích cấu tạo, đến thử nghiệm thực tế và gợi ý ứng dụng, mọi khía cạnh đều được trình bày rõ ràng, giúp người xem dễ dàng nắm bắt thông tin quan trọng. Dòng MXS thực sự là một giải pháp tự động hóa tiên tiến, đáp ứng được các yêu cầu về độ chính xác, độ bền và tính nhỏ gọn trong các hệ thống hiện đại.

Nếu bạn đang tìm kiếm một giải pháp xi lanh bàn trượt hiệu quả cho dự án của mình, đặc biệt là trong các ứng dụng cần sự tinh gọn và độ chính xác cao, SMC MXS chắc chắn là một cái tên đáng để cân nhắc. Khải Lợi Automation khuyến khích người xem liên hệ trực tiếp để được tư vấn chi tiết hơn, cung cấp catalog chuẩn của hãng và hỗ trợ đầy đủ về mặt kỹ thuật. Đừng quên ghé thăm kênh Khải Lợi Automation để cập nhật thêm nhiều kiến thức kỹ thuật hữu ích và các review sản phẩm chất lượng khác.

Câu hỏi thường gặp (FAQs)

1. Xi lanh bàn trượt SMC MXS khác gì so với xi lanh thông thường?

MXS tích hợp sẵn bàn trượt và trục dẫn hướng vào một cụm nhỏ gọn, giúp tiết kiệm không gian, đơn giản hóa lắp đặt và tăng độ chính xác so với việc sử dụng xi lanh và bàn trượt rời.

2. Mẫu MXS 8×20 có ý nghĩa gì?

MXS 8×20 nghĩa là xi lanh có đường kính piston là 8mm và hành trình di chuyển tối đa là 20mm.

3. Xi lanh MXS có thể lắp đặt theo những hướng nào?

MXS rất linh hoạt, có thể lắp đặt ngang (đẩy qua – lại) hoặc lắp đứng (nâng – hạ) nhờ các lỗ bắt vít được thiết kế ở cả thân và mặt đáy.

4. Áp suất hoạt động tối đa của xi lanh MXS là bao nhiêu?

Theo catalog, xi lanh MXS có thể hoạt động với áp suất tối đa lên đến 1.05 MPa (khoảng 10.5 bar).

5. Ứng dụng phổ biến của xi lanh bàn trượt SMC MXS là gì?

MXS thường được dùng trong các hệ thống lắp ráp linh kiện điện tử, cơ cấu tự động hóa yêu cầu độ chính xác cao, và các máy pick & place nhỏ gọn.

6. Làm thế nào để điều chỉnh tốc độ di chuyển của xi lanh MXS?

Bạn có thể điều chỉnh tốc độ di chuyển bằng cách sử dụng các van tiết lưu gắn vào các cổng cấp khí của xi lanh.

7. Khải Lợi Automation có hỗ trợ tư vấn kỹ thuật cho sản phẩm này không?

Có, Khải Lợi Automation khuyến khích người dùng liên hệ trực tiếp qua hotline hoặc để lại bình luận để được tư vấn chi tiết và cung cấp catalog chuẩn của hãng.

Key Takeaways

* Thiết kế nhỏ gọn, tích hợp: SMC MXS là sự kết hợp thông minh giữa xi lanh 2 ty và bàn trượt, tối ưu không gian và đơn giản hóa lắp đặt.

* Độ chính xác và cứng vững cao: Lý tưởng cho các ứng dụng đòi hỏi chuyển động tinh tế và ổn định.

* Linh hoạt trong lắp đặt: Có thể lắp ngang hoặc đứng, phù hợp với nhiều cấu hình máy.

* Dải thông số kỹ thuật đa dạng: Đường kính piston và hành trình phong phú, đáp ứng nhiều yêu cầu về lực và khoảng cách.

* Ứng dụng rộng rãi: Đặc biệt hiệu quả trong lắp ráp điện tử, máy pick & place nhỏ gọn và các cơ cấu tự động hóa chính xác.

* Hỗ trợ kỹ thuật từ Khải Lợi Automation: Cung cấp thông tin chi tiết và tư vấn chuyên sâu về sản phẩm.
