Series Khí Nén P6: Nguyên Lý Hoạt Động Xi Lanh Khí Nén – Siêu Dễ Hiểu

Hệ Thống Khí Nén

Chào anh em đã trở lại với Series Khí Nén của Khải Lợi!

Ở phần 5, chúng ta đã cùng nhau “mổ xẻ” từng bộ phận cấu tạo nên một chiếc xi lanh khí nén. Khi đã nắm rõ “nội thất” bên trong, câu hỏi tiếp theo là: Làm thế nào để “cỗ máy” đơn giản này có thể tạo ra lực đẩy hàng trăm, thậm chí hàng ngàn ký một cách mạnh mẽ như vậy?

Câu trả lời nằm ở nguyên lý hoạt động, và tin vui là nó đơn giản hơn anh em nghĩ rất nhiều! Hãy cùng khám phá ngay sau đây.

Nguyên Lý Hoạt Động Cốt Lõi: Dùng Áp Suất, Tạo Chuyển Động

Hãy tưởng tượng một chiếc ống tiêm. Khi bạn đẩy pít-tông, không khí bên trong bị nén lại và phụt ra ngoài. Xi lanh khí nén hoạt động theo logic tương tự nhưng ở một đẳng cấp cao hơn: nó dùng năng lượng của khí nén để tạo ra chuyển động.

Nói một cách kỹ thuật, xi lanh hoạt động dựa trên sự chênh lệch áp suất tác động lên hai mặt của piston, từ đó tạo ra chuyển động tịnh tiến (đi tới đi lui theo một đường thẳng).

Để điều khiển dòng khí nén này, chúng ta cần một “bộ não” chỉ huy, đó chính là van điện từ (solenoid valve). Van sẽ quyết định khi nào cấp khí vào cổng nào và xả khí ở cổng nào, từ đó điều khiển hành trình của xi lanh.

Đối với xi lanh tác động kép (loại có 2 cổng khí và phổ biến nhất), quá trình này diễn ra qua hai hành trình cơ bản:

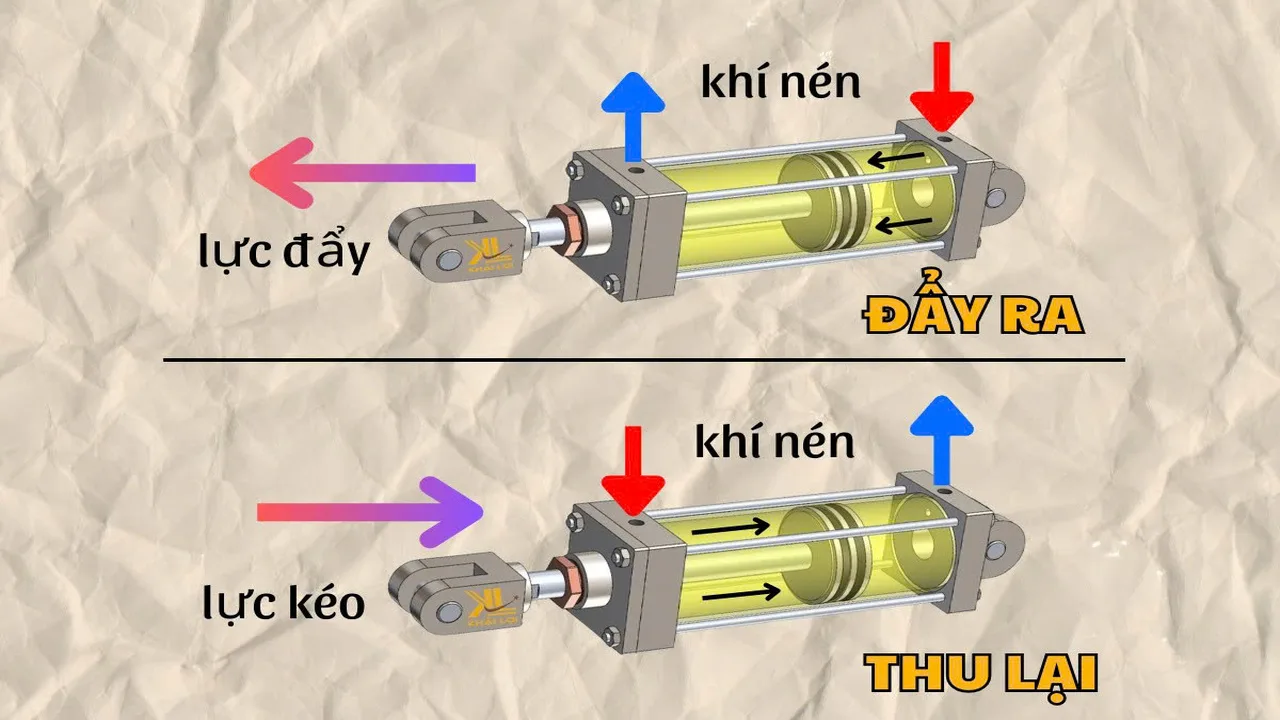

1. Hành Trình Đẩy Ra (Extend Stroke) – Khi Xi Lanh Vươn Tới

Khi van điều khiển nhận tín hiệu, nó sẽ mở đường cho khí nén (từ máy nén khí) tràn vào cổng sau (cổng ở cuối xi lanh).

• Bên trong xi lanh: Khoang phía sau piston nhanh chóng bị lấp đầy bởi khí có áp suất cao. Áp suất này tạo ra một lực cực lớn, đồng đều lên toàn bộ bề mặt piston.
• Kết quả: Piston bị đẩy mạnh về phía trước, làm cho thanh ty vươn dài ra ngoài. Cùng lúc đó, lượng không khí còn sót lại ở khoang phía trước sẽ được đẩy ra ngoài qua cổng trước và xả ra môi trường.

Đây chính là lúc xi lanh sinh ra lực đẩy để thực hiện các công việc như ép, dập, kẹp hay nâng sản phẩm.

2. Hành Trình Thu Lại (Retract Stroke) – Khi Xi Lanh Rút Về

Khi cần xi lanh rút về, van điều khiển sẽ đảo chiều.

• Bên trong xi lanh: Khí nén lúc này được cấp vào cổng trước (cổng gần thanh ty). Áp suất ở khoang trước tăng lên, tạo lực đẩy piston theo chiều ngược lại.
• Kết quả: Piston bị kéo lùi về vị trí ban đầu, thu gọn thanh ty vào trong. Tương tự, không khí ở khoang sau sẽ được đẩy ra ngoài qua cổng sau để giải phóng không gian.

Hành trình này tạo ra lực kéo, đưa cơ cấu về lại trạng thái sẵn sàng cho chu trình làm việc tiếp theo.

Sự Linh Hoạt Đến Từ Chuyển Động Đơn Giản

Như vậy, chỉ bằng cách luân phiên cấp và xả khí vào hai cổng thông qua van điều khiển, chúng ta đã có thể điều khiển xi lanh đi ra – đi vào một cách liên tục, nhịp nhàng và chính xác.

Chính nhờ nguyên lý đơn giản mà hiệu quả này, xi lanh khí nén đã trở thành “người công nhân” cần mẫn trong vô số ứng dụng công nghiệp:

• Trong máy ép, dập: Xi lanh tạo ra một lực mạnh mẽ, dứt khoát để định hình hoặc dập logo lên sản phẩm.
• Trên gá kẹp, jig: Nó giữ chặt phôi, chi tiết một cách ổn định để các máy CNC, máy phay có thể gia công chính xác.
• Trong hệ thống nâng hạ: Xi lanh nhẹ nhàng nâng các kiện hàng, sản phẩm lên cao hoặc hạ xuống một cách an toàn.
• Trên băng chuyền: Nó đóng vai trò gạt, đẩy hoặc phân loại sản phẩm đúng theo lập trình.

Kết Luận

Từ cấu tạo ở phần 5 đến nguyên lý hoạt động ở phần này, chúng ta có thể thấy xi lanh khí nén là một phát minh cơ học tuyệt vời: đơn giản trong cấu trúc, dễ hiểu trong vận hành nhưng lại vô cùng mạnh mẽ và hiệu quả. Hiểu rõ cách nó di chuyển sẽ giúp anh em rất nhiều trong việc lắp đặt, vận hành và “bắt bệnh” cho hệ thống của mình.

💬 Góc Thảo Luận Cho Anh Em “Trong Ngành”

Một câu hỏi vui để anh em cùng suy ngẫm: Theo bạn, lực do xi lanh tạo ra khi đẩy ra có lớn hơn lúc thu về không, và tại sao? 🤔

Comment ngay bên dưới để cùng chia sẻ kiến thức và kinh nghiệm nhé! 👇
