Series Khí Nén P10: Toàn Tập Phụ Kiện Cho Xi Lanh Khí Nén Dòng SC

Chào mừng anh em đã quay trở lại với Series Khí Nén của Khải Lợi!

Sau khi đã nắm vững cách chọn xi lanh qua các thông số như hành trình và đường kính piston, một câu hỏi quan trọng khác được đặt ra: “Làm thế nào để gá đặt xi lanh lên máy một cách chắc chắn và hiệu quả nhất?”

Câu trả lời nằm ở thế giới đa dạng của các loại phụ kiện đi kèm. Đối với dòng xi lanh SC (dòng xi lanh vuông phổ biến), việc chọn đúng phụ kiện không chỉ giúp việc lắp đặt trở nên dễ dàng mà còn ảnh hưởng trực tiếp đến độ bền và hiệu suất hoạt động của cả cơ cấu.

Hãy cùng Khải Lợi điểm qua những loại phụ kiện không thể thiếu cho xi lanh SC nhé!

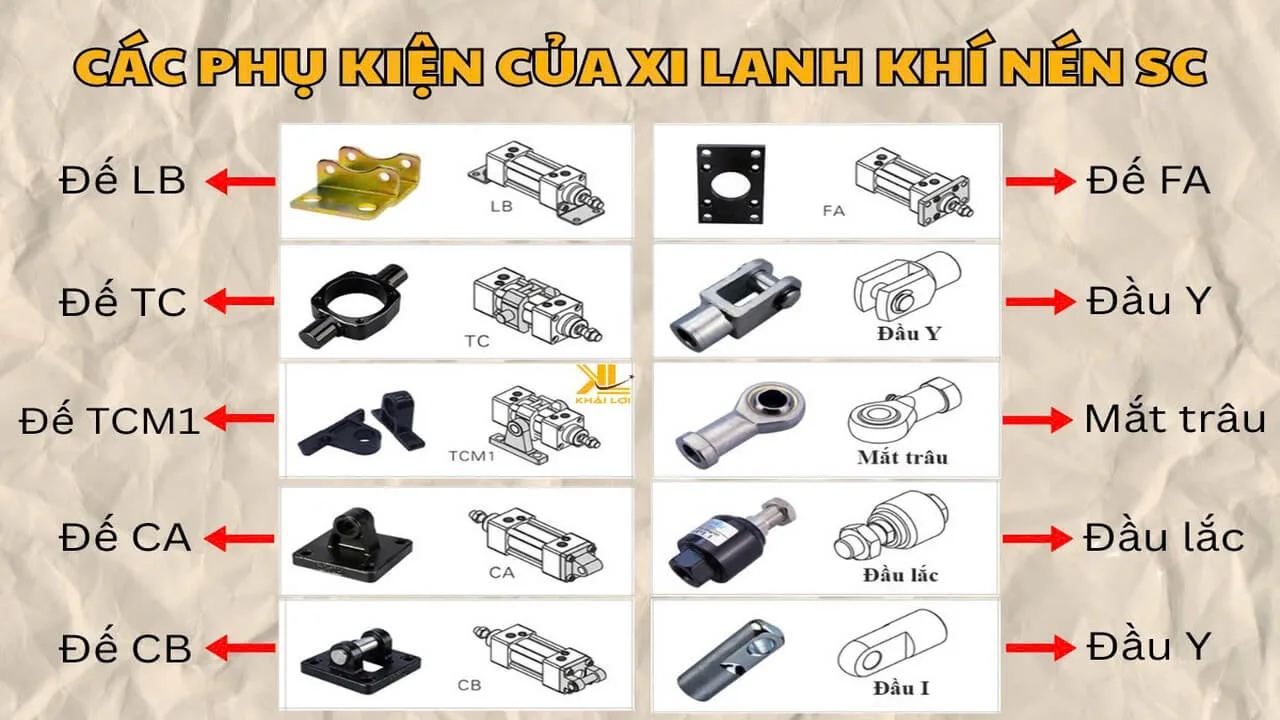

Các Loại Phụ Kiện Phổ Biến Cho Xi Lanh SC

Tùy vào vị trí lắp đặt và kiểu chuyển động yêu cầu, anh em có thể lựa chọn các loại phụ kiện sau:

1. Nhóm Phụ Kiện Cố Định Thân (Đế Gá)

Đây là nhóm phụ kiện dùng để cố định thân xi lanh vào khung máy.

• Đế LB (Foot Mounting): Dạng chân đế, giúp bắt xi lanh nằm song song với mặt phẳng gá đặt. Đây là kiểu lắp thông dụng nhất.
• Đế FA / FB (Flange Mounting): Dạng mặt bích, dùng để gá xi lanh vuông góc với mặt phẳng. FA lắp ở đầu xi lanh, còn FB (tương tự CA) lắp ở đuôi xi lanh.
• Đế CA (Single Earing) / CB (Double Earing): Dạng đế có tai (1 tai hoặc 2 tai), thường lắp ở đuôi xi lanh để tạo ra một khớp nối bản lề, cho phép xi lanh xoay quanh điểm gá.
• Đế TC / TCM1 (Trunnion Mounting): Là dạng vòng giữ chắc chắn, ôm quanh thân xi lanh và có chốt xoay ở hai bên. Kiểu lắp này vừa giúp giữ xi lanh chắc chắn, vừa cho phép xi lanh xoay tự do tại vị trí trung tâm, rất linh hoạt và dễ tháo lắp.

2. Nhóm Phụ Kiện Liên Kết Đầu Ty

Đây là nhóm phụ kiện được gắn vào đầu thanh ty để kết nối với cơ cấu chấp hành.

• Đầu Y (Y-Clevis): Là phụ kiện hình chữ Y, tạo ra một khớp nối linh hoạt, thường đi kèm với đế CA/CB để tạo thành một cơ cấu có thể xoay.
• Đầu I (I-Joint): Là khớp nối dạng thẳng, dùng để nối cứng đầu ty với chi tiết máy.
• Mắt trâu (Floating Joint): Phụ kiện cao cấp cho phép bù trừ sai lệch góc và vị trí lắp đặt, giúp giảm tải trọng uốn lên thanh ty, tăng tuổi thọ xi lanh.
• Đầu lắc (Rod End): Tương tự mắt trâu, tạo ra một khớp cầu xoay linh hoạt, giúp xi lanh chịu lực tốt hơn trong các chuyển động có rung động hoặc dao động.

Lưu Ý Sống Còn Khi Chọn Phụ Kiện

Việc chọn phụ kiện không thể qua loa. Anh em cần tuyệt đối tuân thủ nguyên tắc: chọn đúng loại phụ kiện theo kích thước đường kính (Bore size – Ø) và model của xi lanh.

Ví dụ: Xi lanh SC Ø50 phải đi với đế LB-50, đầu Y-50. Việc dùng sai kích thước không chỉ khiến việc lắp đặt trở nên bất khả thi mà còn có thể gây ra gãy, hỏng phụ kiện, hoặc gây mất an toàn trong quá trình vận hành.

Kết Luận

Phụ kiện tuy nhỏ bé nhưng lại là cầu nối không thể thiếu giữa xi lanh và cỗ máy. Việc hiểu rõ và lựa chọn đúng loại phụ kiện sẽ giúp tối ưu hóa hiệu suất làm việc, tăng tuổi thọ cho xi lanh và đảm bảo toàn bộ hệ thống vận hành một cách trơn tru, an toàn nhất.
