Review Chi Tiết Xi Lanh Đòn Bẩy ALC 40: Siêu Phẩm Khí Nén Cho Tự Động Hóa

Trong thế giới tự động hóa công nghiệp đang phát triển không ngừng, việc tìm kiếm những giải pháp khí nén mạnh mẽ, bền bỉ và hiệu quả là ưu tiên hàng đầu của mọi kỹ sư và nhà sản xuất. Mới đây, kênh YouTube Anh Thợ Automation đã mang đến một “siêu phẩm” khiến cộng đồng kỹ thuật không khỏi trầm trồ: Xi Lanh Đòn Bẩy ALC 40. Video review chi tiết này không chỉ giới thiệu sản phẩm mà còn đi sâu vào nguyên lý hoạt động, các ứng dụng thực tế và đặc biệt là hướng dẫn đấu nối chi tiết, giúp người xem dễ dàng tích hợp thiết bị này vào hệ thống của mình.

Bài viết này sẽ cùng bạn khám phá sâu hơn về xi lanh đòn bẩy ALC 40, từ cấu tạo độc đáo, nguyên lý vận hành mạnh mẽ đến những ứng dụng đột phá trong sản xuất. Chúng ta cũng sẽ đi qua từng bước đấu nối chi tiết, đảm bảo bạn có thể tự tin vận hành thiết bị này một cách an toàn và hiệu quả. Hãy cùng tìm hiểu lý do vì sao Xi Lanh Đòn Bẩy ALC 40 lại được mệnh danh là một thiết bị khí nén “cực xịn xò” mà anh em kỹ thuật không thể bỏ qua!

Xem thêm về sản phẩm Xi Lanh Khí Nén tại đây

I. Xi Lanh Đòn Bẩy ALC 40: Một Thiết Kế Độc Đáo

1.1. Cấu Tạo và Đặc Điểm Nổi Bật

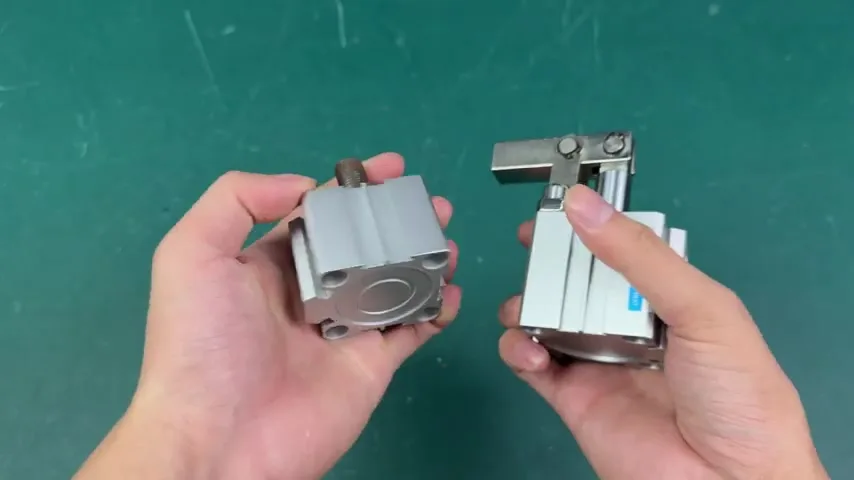

Xi lanh đòn bẩy ALC 40 không phải là một xi lanh khí nén thông thường. Đây là một sự kết hợp tinh tế và hoàn hảo giữa hai loại xi lanh phổ biến: xi lanh SDA (dạng xi lanh vuông) và một cơ cấu đòn bẩy mạnh mẽ. Như Anh Thợ Automation đã chia sẻ trong video, phần thân dưới của ALC 40 có thiết kế rất giống với xi lanh SDA, mang lại sự chắc chắn và quen thuộc trong lắp đặt. Tuy nhiên, điểm khác biệt làm nên tên tuổi của nó chính là phần trên được trang bị thêm một cơ cấu đòn bẩy đặc biệt.

Mã sản phẩm Xi Lanh Đòn Bẩy ALC40 cho biết đây là xi lanh có đường kính piston bên trong là 40mm. Đây là một thông số quan trọng, ảnh hưởng trực tiếp đến lực tác động của xi lanh. Về vật liệu, phần vỏ ngoài của xi lanh được làm từ hợp kim nhôm cao cấp, giống như nhiều dòng xi lanh chất lượng khác mà Anh Thợ Automation từng review. Hợp kim nhôm không chỉ giúp tản nhiệt nhanh chóng, đảm bảo xi lanh hoạt động ổn định trong thời gian dài mà còn tăng cường khả năng chống mài mòn, kéo dài tuổi thọ sản phẩm. Đặc biệt, phần đế phía dưới được đúc liền khối, không thể tháo rời, tăng thêm độ bền và khả năng chịu lực cho thiết bị.

Bên trong Xi Lanh Đòn Bẩy được trang bị đầy đủ phớt chống bụi, giúp bảo vệ các bộ phận bên trong khỏi tác động của môi trường làm việc khắc nghiệt, từ đó duy trì hiệu suất và độ bền của xi lanh theo thời gian. Cơ cấu đòn bẩy là trái tim của thiết bị này, mang lại khả năng kẹp và giữ vật phẩm một cách linh hoạt. Tuy nhiên, người dùng cần lưu ý không nên nối dài cần đòn bẩy quá mức, vì điều này có thể làm giảm lực kẹp cần thiết, ảnh hưởng đến hiệu quả công việc.

1.2. Nguyên Lý Hoạt Động Kép Mạnh Mẽ

Xi lanh đòn bẩy ALC 40 là loại xi lanh tác động kép, nghĩa là nó cần khí nén để thực hiện cả hành trình đi ra và đi vào của piston. Nguyên lý hoạt động của nó được Anh Thợ Automation giải thích rất trực quan:

* Khi cấp khí vào đầu trên: Piston sẽ đi xuống, thanh ty thu vào, kéo theo cơ cấu đòn bẩy mở ra. Đây là trạng thái nhả kẹp.

* Khi cấp khí vào đầu dưới: Piston sẽ đi lên, thanh ty đẩy lên trên, đồng thời đẩy luôn cần đòn bẩy, làm nó kẹp chặt xuống. Đây là trạng thái kẹp giữ vật phẩm.

Sự kết hợp giữa chuyển động tịnh tiến của piston và cơ cấu đòn bẩy tạo ra một lực kẹp mạnh mẽ và ổn định, rất lý tưởng cho các ứng dụng cần giữ cố định vật phẩm. Anh Thợ Automation cũng nhấn mạnh rằng ALC 40 có các tùy chọn đường kính piston khác nhau để phù hợp với từng ứng dụng cụ thể, từ 40mm, 50mm, 63mm, 80mm, 100mm cho đến 200mm. Điều này cho phép người dùng lựa chọn xi lanh có lực kẹp phù hợp với yêu cầu công việc, đảm bảo hiệu suất tối ưu.

II. Ứng Dụng Thực Tế: Giải Pháp Kẹp Phôi Hiệu Quả

Ứng dụng chính và nổi bật nhất của xi lanh đòn bẩy ALC 40 là kẹp cố định và giữ phôi hoặc vật phẩm trong các quy trình sản xuất. Trong các nhà máy, xưởng cơ khí, việc giữ chặt một vật phẩm để thực hiện các thao tác như khoan, cắt, hàn, hoặc lắp ráp là vô cùng quan trọng để đảm bảo độ chính xác và an toàn. Thông thường, các phương pháp thủ công như dùng kìm, cờ lê hoặc ê tô để kẹp vật phẩm rất tốn công sức và thời gian, đặc biệt là trong các dây chuyền sản xuất hàng loạt.

Với Xi Lanh Đòn Bẩy ALC 40, quy trình này trở nên đơn giản và hiệu quả hơn rất nhiều. Thay vì thao tác thủ công, bạn chỉ cần một nút bấm thông qua van 5/2. Khi nút bấm được kích hoạt, van 5/2 sẽ đảo chiều khí, khiến Xi Lanh Đòn Bẩy ALC 40 kẹp chặt vật phẩm. Điều này không chỉ giúp tiết kiệm đáng kể thời gian và nhân công mà còn nâng cao độ chính xác và tính đồng bộ của sản phẩm.

Ví dụ điển hình được Anh Thợ Automation đưa ra là trên một băng chuyền sản xuất, khi có một vật phẩm cần được giữ cố định để khoan hoặc cắt. Bạn có thể sử dụng một hoặc nhiều Xi Lanh Đòn Bẩy ALC 40 để kẹp chặt vật phẩm từ nhiều phía, đảm bảo nó không bị xê dịch trong quá trình gia công. Khả năng tùy biến này giúp ALC 40 trở thành một giải pháp linh hoạt, có thể ứng dụng trong nhiều ngành nghề khác nhau, từ sản xuất linh kiện điện tử, ô tô đến chế biến gỗ, nhựa.

Tuy nhiên, như đã đề cập, cần lưu ý về chiều dài của cần đòn bẩy. Nếu nối dài quá mức, lực kẹp của xi lanh có thể bị giảm, ảnh hưởng đến hiệu quả kẹp giữ. Do đó, việc thiết kế hệ thống cần được tính toán kỹ lưỡng để đảm bảo lực kẹp tối ưu.

III. Hướng Dẫn Đấu Nối và Vận Hành Hệ Thống ALC 40

Một trong những phần giá trị nhất của video là hướng dẫn đấu nối chi tiết, giúp người xem có thể tự mình lắp đặt và vận hành Xi Lanh Đòn Bẩy ALC 40. Dưới đây là các bước cụ thể:

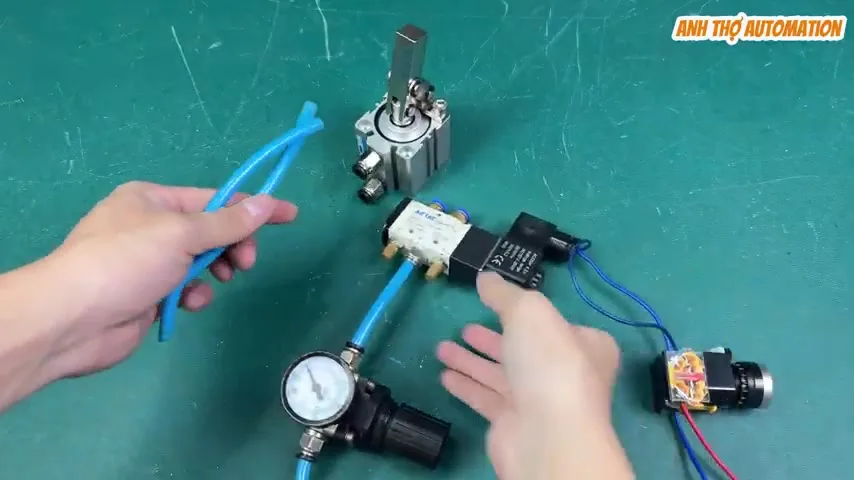

3.1. Chuẩn Bị Thiết Bị

Để đấu nối và vận hành xi lanh đòn bẩy ALC 40, bạn cần chuẩn bị các thiết bị sau:

* Xi lanh đòn bẩy ALC 40: Sản phẩm chính của chúng ta.

* Van 5/2: Van điều khiển khí nén 5 cổng 2 vị trí, có thể là loại van điện từ (như trong video, 220V) hoặc van cơ.

* Đầu nối PC: Hai đầu nối PC (thường là loại có sẵn ron, không cần quấn măng keo) để nối ống khí vào xi lanh.

* Ống khí: Ống khí phi 8mm (phù hợp với piston 40 và ren kết nối 9.6 của xi lanh).

* Nút nhấn: Công tắc nhấn, có thể là loại nhấn nhả (momentary) hoặc nhấn giữ (latching), tùy theo yêu cầu ứng dụng.

* Nguồn khí nén: Hệ thống cấp khí nén với áp suất phù hợp.

* Nguồn điện: Nếu sử dụng van điện từ (ví dụ 220V).

* Giảm thanh: Gắn vào các cổng xả của van 5/2 để giảm tiếng ồn.

3.2. Các Bước Đấu Nối Chi Tiết

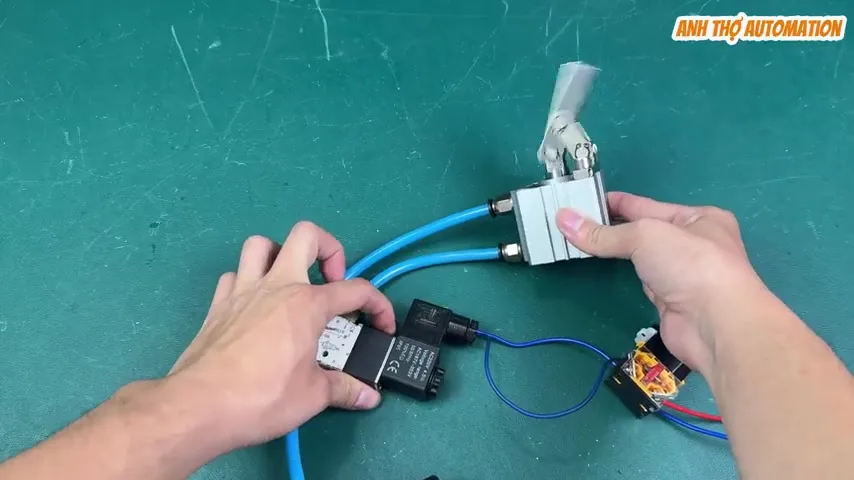

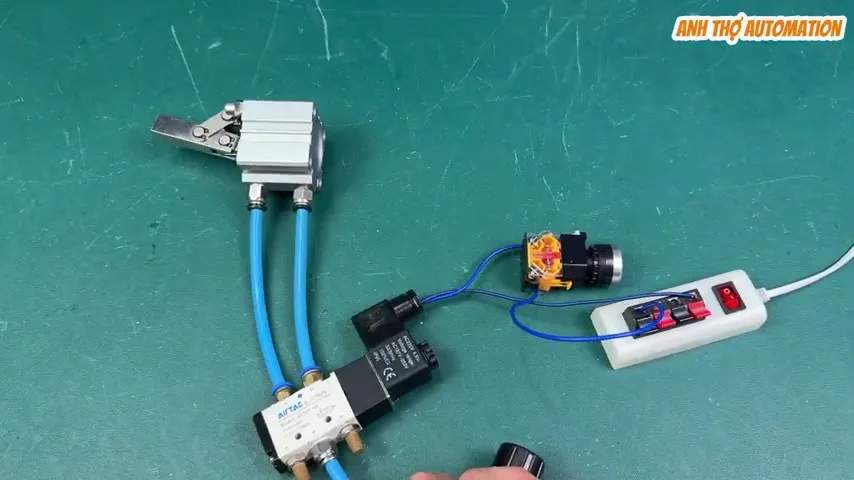

1. Nối xi lanh với van 5/2: Sử dụng hai đầu nối PC để kết nối hai cổng cấp khí của Xi Lanh Đòn Bẩy ALC 40 vào hai cổng A và B của van 5/2. Đảm bảo siết chặt các mối nối để tránh rò rỉ khí. Nếu dùng loại đầu nối không có ron, cần quấn vài vòng măng keo.

2. Nối nguồn khí và giảm thanh: Cổng P (Pressure In) của van 5/2 được nối với nguồn cấp khí nén. Hai cổng xả (R và S) của van 5/2 được gắn giảm thanh để hạn chế tiếng ồn khi khí thoát ra.

3. Đấu nối điện cho van 5/2 (nếu là van điện từ): Trong video, Anh Thợ Automation sử dụng van 5/2 điện áp 220V. Cần mở nắp bảo vệ của van, đấu hai dây điện 220V vào hai đầu cấp điện bên trong. Luôn cẩn thận khi làm việc với điện áp cao. Nếu cuộn coil bị cháy, có thể tháo rời và thay thế dễ dàng.

4. Đấu nối công tắc nhấn: Nối dây điện từ nguồn hoặc từ van đến công tắc nhấn. Công tắc có thể có các chân NO (thường mở) và NC (thường đóng). Anh Thợ Automation đã mắc lỗi nhỏ khi đấu nhầm đầu công tắc, nhưng đã nhanh chóng sửa lại để đảm bảo hoạt động đúng ý muốn: nhấn giữ để kẹp, nhả ra để mở. Tùy vào yêu cầu ứng dụng, bạn có thể chọn công tắc nhấn nhả (nhấn giữ thì kẹp, nhả ra thì mở) hoặc nhấn giữ (nhấn một lần kẹp, nhấn lần nữa mở).

3.3. Kiểm Tra và Vận Hành

Sau khi hoàn tất đấu nối, quy trình kiểm tra và vận hành sẽ diễn ra như sau:

1. Kiểm tra thủ công: Trước khi cấp điện, bạn có thể test thủ công bằng nút đỏ trên van 5/2. Nhấn nút này sẽ đảo chiều van, giúp bạn kiểm tra xem xi lanh có hoạt động trơn tru hay không.

2. Điều chỉnh áp suất: Trong video, áp suất khí nén ban đầu là 6kg, sau đó được giảm xuống còn 3kg để phù hợp với ứng dụng và đảm bảo hoạt động mượt mà hơn.

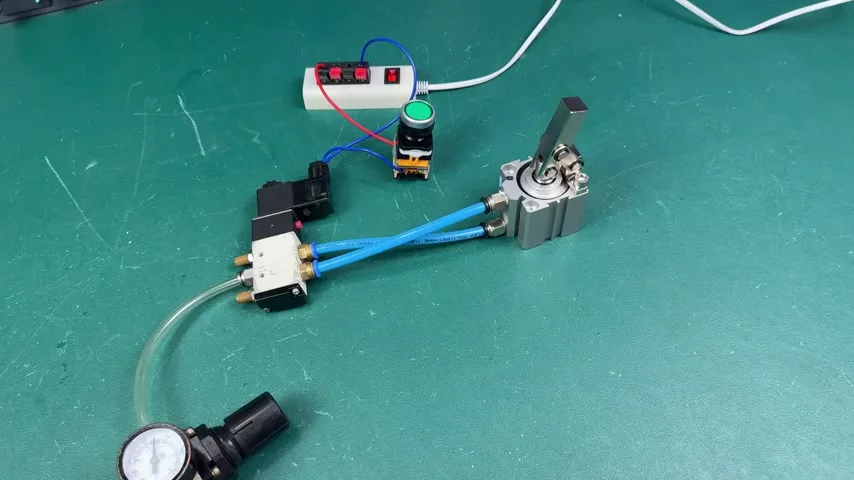

3. Cấp điện và test thực tế: Cắm nguồn điện (220V) và mở nguồn. Nhấn nút công tắc đã đấu nối. Bạn sẽ thấy xi lanh ALC 40 hoạt động ổn định, kẹp xuống khi nhấn nút và mở ra khi nhả nút. Anh Thợ Automation cũng lưu ý rằng xi lanh có bốn lỗ bắt ốc để cố định vào máy hoặc bàn làm việc, giúp nó không bị rung lắc trong quá trình vận hành.

Quá trình đấu nối và vận hành thực tế cho thấy xi lanh ALC 40 hoạt động rất ổn định và mượt mà, sẵn sàng đáp ứng các yêu cầu khắt khe của hệ thống tự động hóa.

IV. Câu Hỏi Thường Gặp (FAQs)

Để giúp bạn hiểu rõ hơn về xi lanh đòn bẩy ALC 40, dưới đây là một số câu hỏi thường gặp:

* Xi lanh đòn bẩy ALC là gì?

Xi lanh đòn bẩy ALC là một loại xi lanh khí nén tác động kép, kết hợp thân xi lanh SDA với một cơ cấu đòn bẩy độc đáo, chuyên dùng để kẹp và giữ cố định vật phẩm.

* Nguyên lý hoạt động của ALC40 như thế nào?

ALC40 hoạt động dựa trên nguyên lý tác động kép: cấp khí vào đầu trên để mở đòn bẩy và cấp khí vào đầu dưới để kẹp chặt vật phẩm.

* ALC40 được ứng dụng trong những ngành nào?

ALC40 được ứng dụng rộng rãi trong các ngành sản xuất, đặc biệt là trong các hệ thống tự động hóa cần kẹp giữ phôi để gia công (khoan, cắt, hàn) hoặc lắp ráp.

* Tôi cần những thiết bị gì để vận hành ALC40?

Bạn cần xi lanh ALC40, van 5/2, đầu nối PC, ống khí, nút nhấn, nguồn khí nén và nguồn điện (nếu dùng van điện từ).

* Có cần lưu ý gì khi đấu nối điện cho van 5/2 không?

Khi đấu nối điện cho van 5/2 (đặc biệt là van 220V), cần cực kỳ cẩn thận để đảm bảo an toàn, siết chặt các mối nối và sử dụng đầu chống nước nếu có.

* Có các kích thước piston nào khác cho xi lanh ALC?

Có, xi lanh ALC có nhiều tùy chọn đường kính piston khác nhau như 40, 50, 63, 80, 100, 200mm để phù hợp với các ứng dụng có yêu cầu lực kẹp khác nhau.

* Tại sao không nên nối dài cần đòn bẩy quá mức?

Nối dài cần đòn bẩy quá mức sẽ làm giảm lực kẹp của xi lanh, ảnh hưởng đến khả năng giữ cố định vật phẩm, do đó cần thiết kế chiều dài phù hợp.

V. Kết Luận: Nâng Tầm Tự Động Hóa Với ALC 40

Xi lanh đòn bẩy ALC 40 thực sự là một giải pháp khí nén “cực xịn xò” mà Anh Thợ Automation đã giới thiệu. Với thiết kế độc đáo, nguyên lý hoạt động mạnh mẽ và khả năng ứng dụng linh hoạt trong việc kẹp giữ phôi, ALC 40 hứa hẹn sẽ tối ưu hóa nhiều quy trình sản xuất, giúp doanh nghiệp tiết kiệm chi phí, nâng cao hiệu suất và chất lượng sản phẩm.

Video của Anh Thợ Automation không chỉ cung cấp cái nhìn toàn diện về sản phẩm mà còn là một hướng dẫn thực hành vô cùng hữu ích, giúp người xem từ việc hiểu nguyên lý đến tự tin đấu nối và vận hành. Nếu bạn đang tìm kiếm một giải pháp khí nén mạnh mẽ, bền bỉ và dễ sử dụng cho hệ thống tự động hóa của mình, xi lanh đòn bẩy ALC 40 chắc chắn là một lựa chọn đáng cân nhắc.
