Co Hai Đầu Hạt Bắp Thau

Co Hai Đầu Hạt Bắp Thau – Giải Pháp Chuyển Hướng Ống Nhanh Chóng, Không Cần Hàn

Giới Thiệu Chung Về Co Hai Đầu Hạt Bắp Thau

Trong thiết kế và thi công các hệ thống đường ống, việc thay đổi hướng đi của dòng chảy là một yêu cầu không thể tránh khỏi. Các phương pháp truyền thống như hàn, loe ống hay tiện ren đòi hỏi kỹ năng chuyên môn cao, dụng cụ đặc thù và thường tốn nhiều thời gian, đặc biệt là trong những không gian chật hẹp hoặc các môi trường không cho phép sử dụng nhiệt.

Nhận thức được những thách thức này, Vật tư công nghiệp Khải Lợi tự hào mang đến một giải pháp kỹ thuật đột phá: Co Hai Đầu Hạt Bắp Thau. Đây là một loại co nối nén  cao cấp, được thiết kế để tạo ra các góc cua 90 độ một cách nhanh chóng, an toàn và hiệu quả mà không cần đến bất kỳ quy trình phức tạp nào.

Sản phẩm này là đỉnh cao của kỹ thuật cơ khí ứng dụng, sử dụng một cơ chế làm kín thông minh dựa trên sự biến dạng của một vòng kim loại nhỏ, thường được gọi một cách dân dã là “hạt bắp” (ferrule). Khi được siết chặt, “hạt bắp” này sẽ tự động ép chặt vào thân ống, tạo ra một mối nối kín hoàn hảo và có độ bền cơ học đáng kinh ngạc.

Được chế tác hoàn toàn từ đồng thau cao cấp, Co Hai Đầu Hạt Bắp của Khải Lợi không chỉ đảm bảo khả năng chống ăn mòn, chịu áp suất, mà còn mang lại sự tiện lợi tối đa cho người lắp đặt.

Với Co Hai Đầu Hạt Bắp Thau, việc thay đổi hướng đường ống không còn là một công việc phức tạp. Đây là lựa chọn lý tưởng cho các chuyên gia và cả những người dùng không chuyên, những người tìm kiếm một giải pháp kết nối chuyên nghiệp, nhanh chóng và đáng tin cậy cho hệ thống nước, khí nén, dầu và nhiều ứng dụng khác.

Co Hai Đầu Hạt Bắp Thau Là Gì?

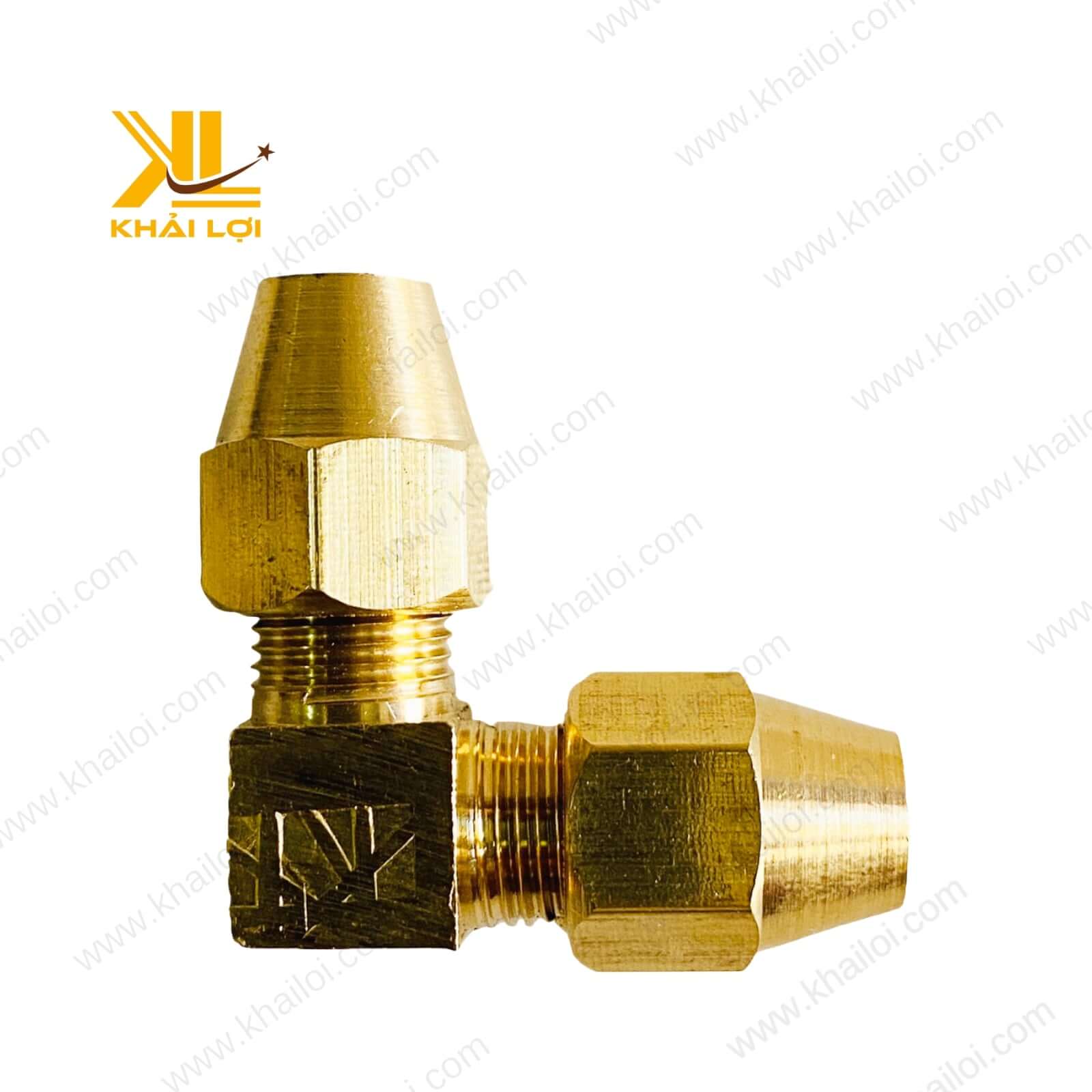

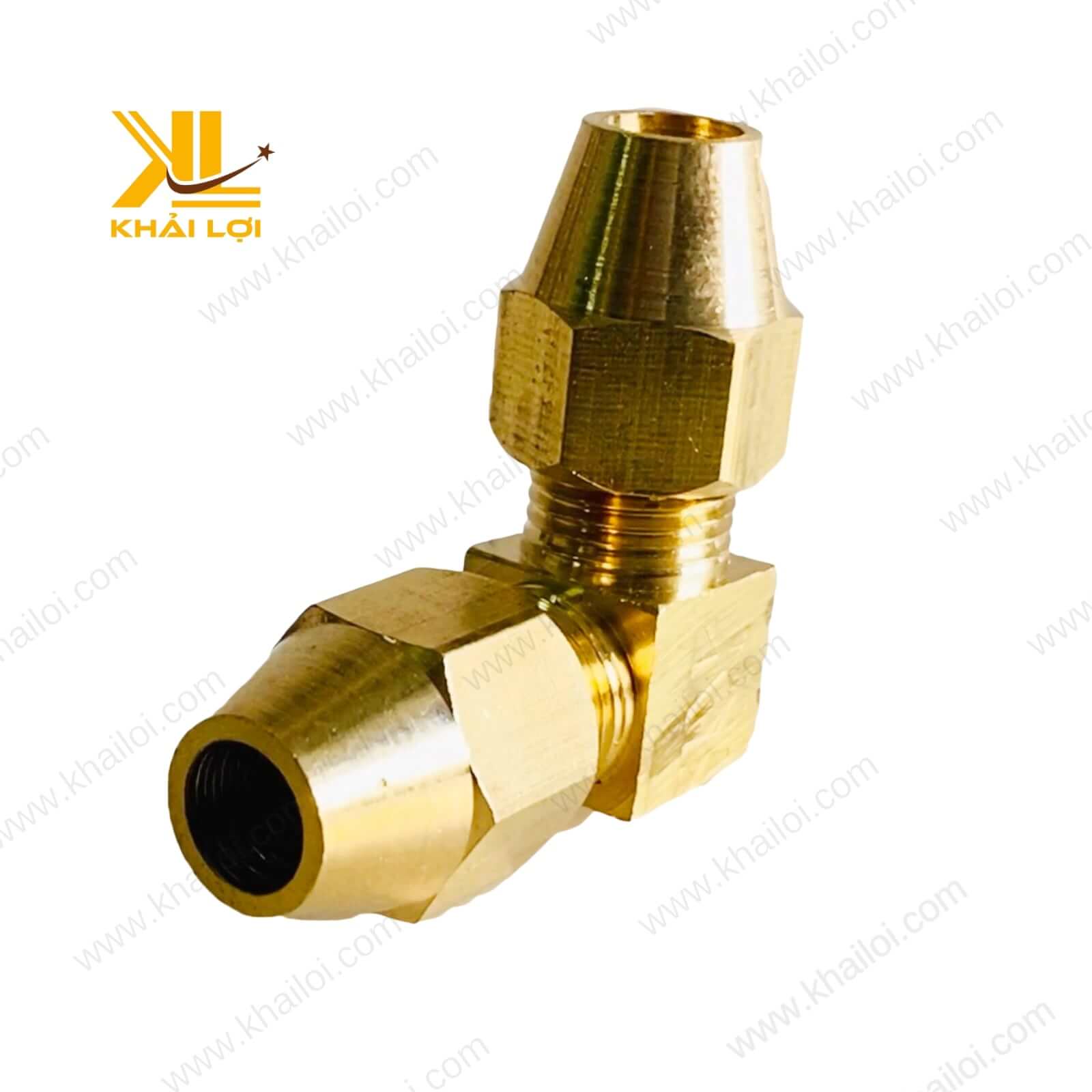

Co Hai Đầu Hạt Bắp Thau là một loại phụ kiện nối ống có hình dạng chữ L (khuỷu 90 độ), được sử dụng để nối hai đoạn ống trơn (không có ren) lại với nhau và đồng thời thay đổi hướng của chúng một góc 90 độ. Điểm đặc biệt và làm nên tên tuổi của nó chính là cơ chế nối “hạt bắp”, hay còn gọi là khớp nối nén.

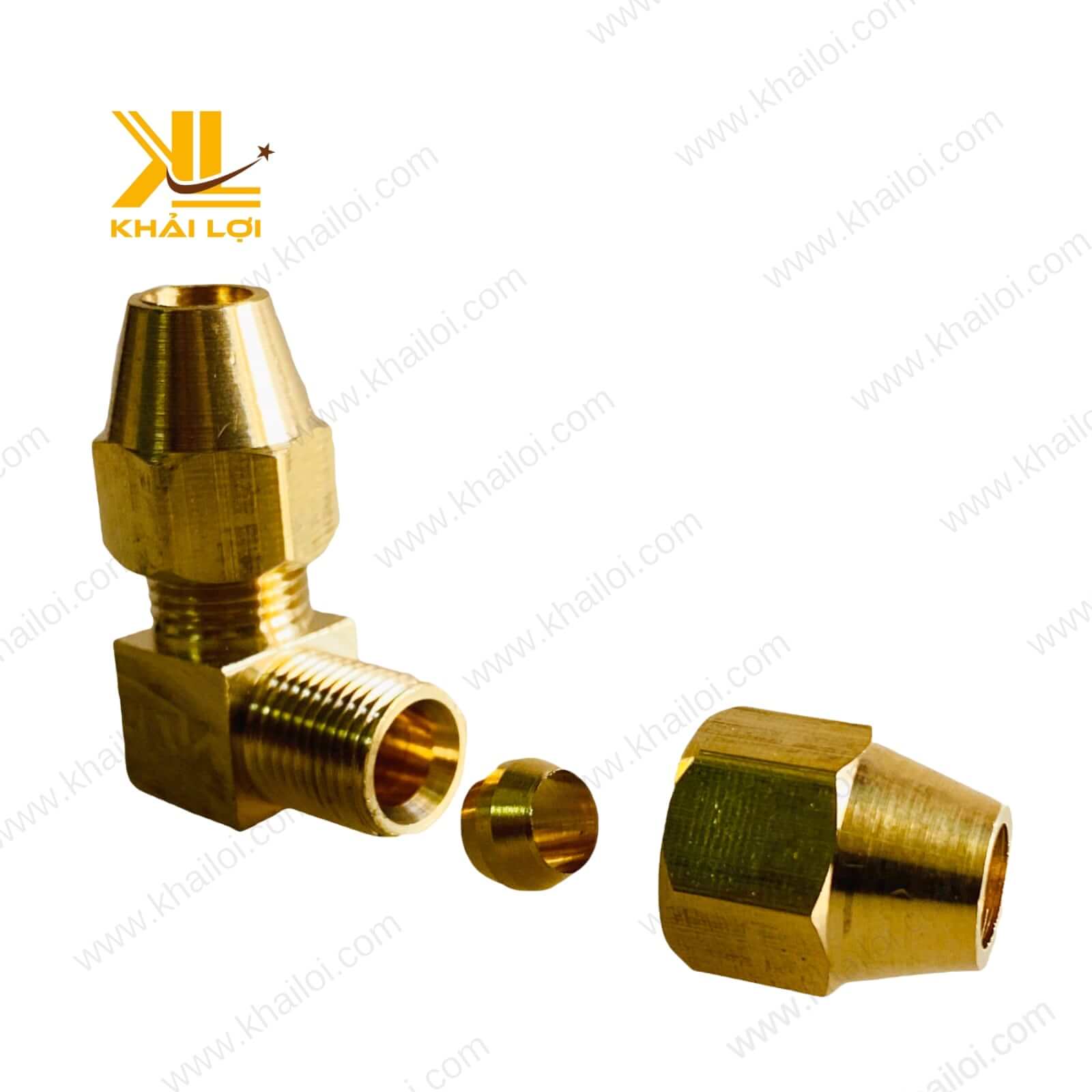

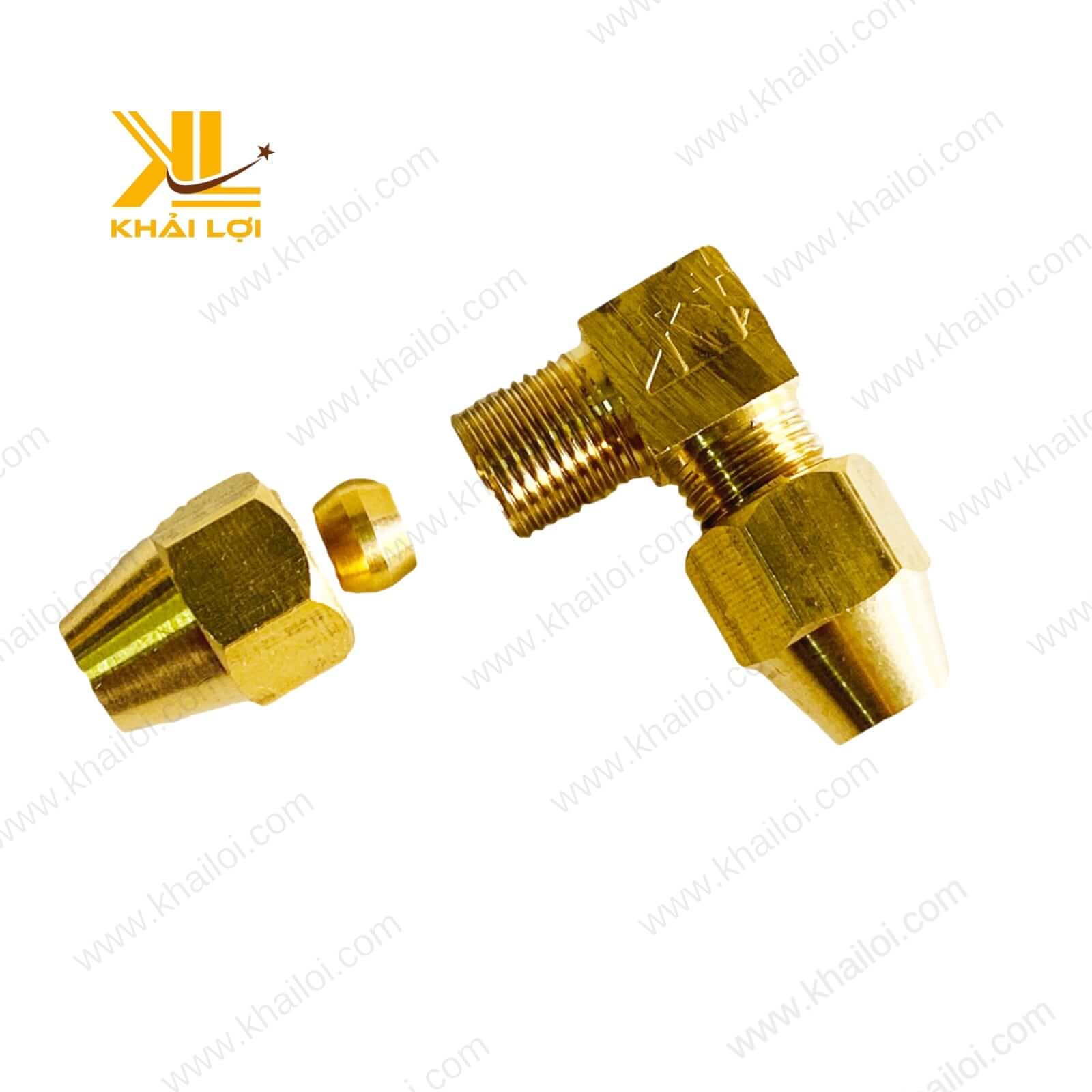

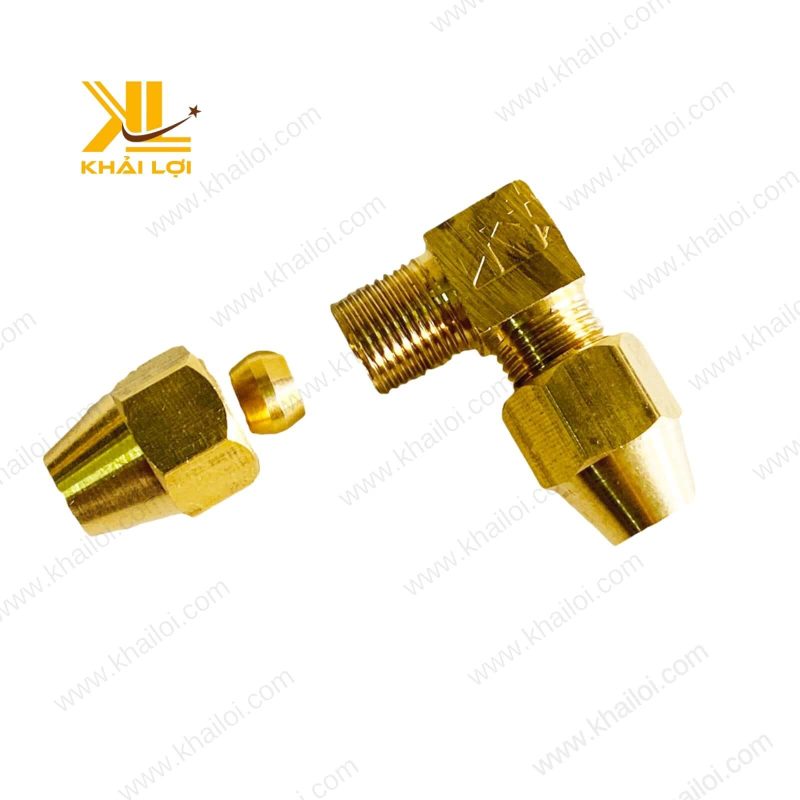

Một khớp nối nén hoàn chỉnh ở mỗi đầu của co bao gồm ba bộ phận chính:

1. Thân co: Bộ phận chính hình chữ L, có hốc và ren ngoài để tiếp nhận ống và đai ốc.
2. Đai ốc nén : Một đai ốc có ren trong, có thể trượt trên ống.
3. Vòng nén hay “Hạt bắp”: Một chiếc vòng kim loại nhỏ bằng đồng thau, là chi tiết quan trọng nhất tạo ra sự kín khít.

Thông Số Kỹ Thuật Chi Tiết Co Hai Đầu Hạt Bắp Thau

Phân Tích Cấu Tạo và Vật Liệu

Sự thành công của khớp nối nén nằm ở sự phối hợp hoàn hảo của ba thành phần được chế tác chính xác.

Cấu tạo chi tiết của mỗi đầu nối:

1. Thân Co : Là khung xương của phụ kiện, được đúc hoặc rèn từ một khối đồng thau đặc để có độ bền cao nhất. Bên trong mỗi đầu của thân co là một hốc côn được gia công nhẵn bóng. Đây là bề mặt mà vòng “hạt bắp” sẽ được ép vào để tạo ra lớp niêm phong đầu tiên. Bên ngoài là các đường ren ngoài sắc nét để đai ốc có thể vặn vào.
2. Đai Ốc Nén : Có hình lục giác để dễ dàng siết bằng cờ lê. Lỗ bên trong của đai ốc đủ lớn để trượt thoải mái trên ống. Các đường ren trong của nó được thiết kế để ăn khớp hoàn hảo với ren ngoài của thân co, tạo ra lực ép mạnh mẽ khi siết.
3. Vòng Nén “Hạt Bắp”: Là một chiếc vòng nhỏ bằng đồng thau, thường có thiết kế hai cạnh vát hoặc một cạnh vát . Đây là chi tiết “hy sinh” trong mối nối. Khi bị ép, nó sẽ biến dạng một cách có kiểm soát, vừa cắn chặt vào ống để giữ ống không bị tuột ra, vừa tự ép vào hốc côn của thân co để làm kín.

Phân tích vật liệu Đồng Thau: Đồng thau là vật liệu lý tưởng cho khớp nối nén vì nó đạt được sự cân bằng hoàn hảo giữa độ cứng và độ dẻo:

• Đủ cứng: Để thân co và đai ốc chịu được lực siết lớn mà không bị biến dạng, đồng thời chịu được áp suất hệ thống.
• Đủ dẻo: Để vòng nén “hạt bắp” có thể biến dạng và ôm chặt lấy ống mà không bị nứt vỡ. Nếu vật liệu quá cứng, nó sẽ không thể tạo ra một lớp đệm kín hiệu quả.
• Chống ăn mòn và an toàn: Như đã phân tích ở các sản phẩm trước, đồng thau có khả năng chống ăn mòn tốt và không phát sinh tia lửa, rất an toàn cho nhiều loại môi trường.

Nguyên Lý Hoạt Động Của Khớp Nối Nén

Nguyên lý làm kín của Co Hai Đầu Hạt Bắp là một ví dụ kinh điển của kỹ thuật cơ khí, biến lực xoắn thành lực nén đồng tâm.

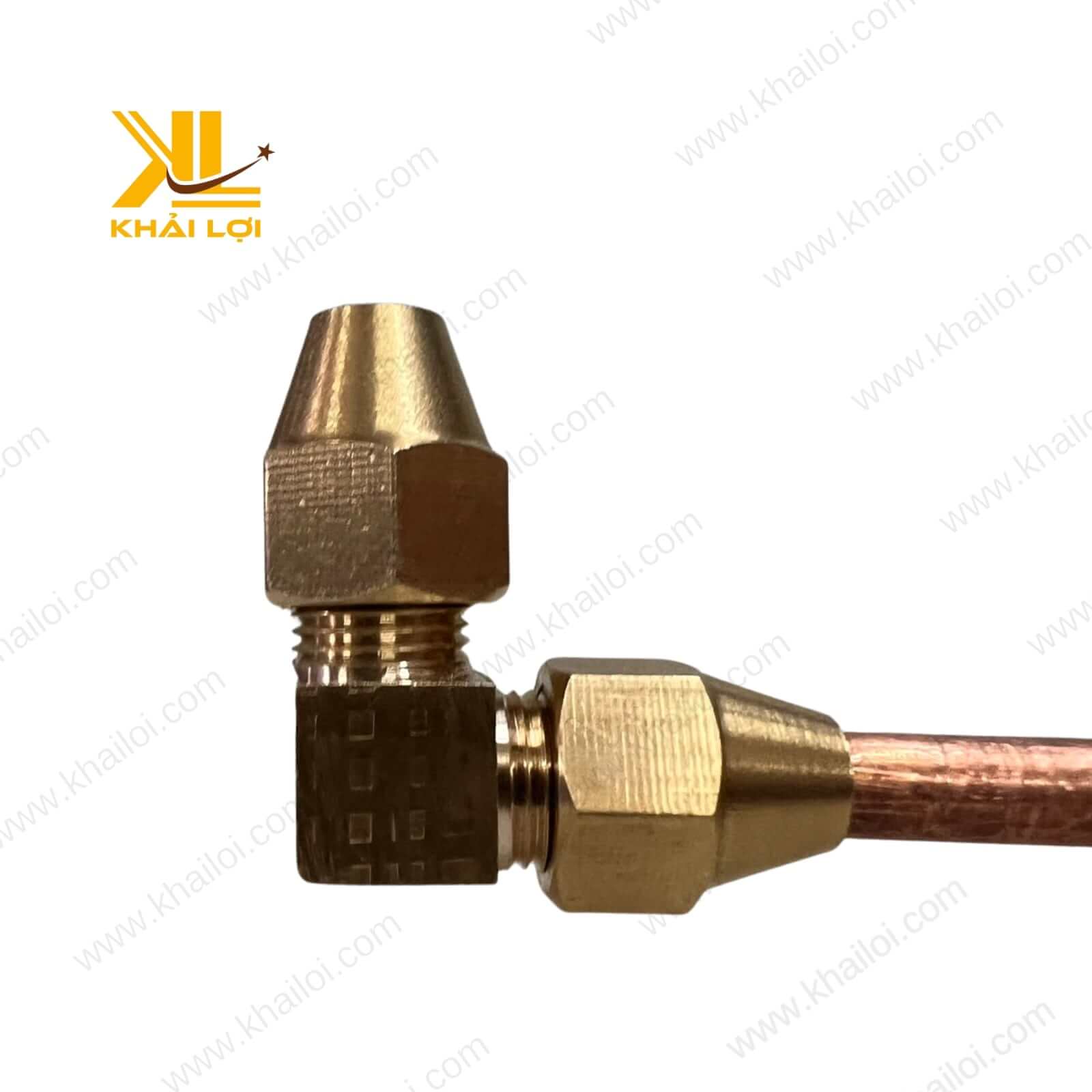

1. Chuẩn bị: Đai ốc và vòng “hạt bắp” được luồn vào một đầu ống trơn, sạch.
2. Định vị: Đầu ống này sau đó được đẩy sâu vào trong hốc của thân co cho đến khi chạm vào gờ chặn ống bên trong.
3. Tác động lực: Đai ốc được vặn vào thân co. Ban đầu, đai ốc sẽ trượt tới và tiếp xúc với vòng “hạt bắp”.
4. Quá trình Nén: Khi tiếp tục siết đai ốc, nó sẽ đẩy mạnh vòng “hạt bắp” về phía trước. Do bị chặn bởi hốc côn của thân co, vòng “hạt bắp” không thể di chuyển tiếp và bắt đầu bị nén lại. Lực nén này khiến đường kính trong của vòng co lại và “cắn” một cách chắc chắn vào bề mặt kim loại của ống. Đồng thời, mặt ngoài của vòng cũng bị ép chặt vào bề mặt côn của thân co.
5. Tạo Mối Nối Kín: Kết quả là một mối nối “khóa” kép được tạo ra: khóa cơ học (giữ ống không bị tuột) và khóa áp suất (ngăn không cho lưu chất rò rỉ qua các kẽ hở). Toàn bộ quá trình này diễn ra ở nhiệt độ thường và không đòi hỏi kỹ năng đặc biệt nào ngoài việc siết ốc.

So Sánh Toàn Diện: Co Hạt Bắp (Nối Nén) và Các Loại Co Khác

Hướng Dẫn Lắp Đặt Đúng Kỹ Thuật

1. Cắt Ống: Sử dụng dao cắt ống chuyên dụng để tạo ra một vết cắt phẳng, vuông góc 90 độ.
2. Làm Sạch: Dùng dũa hoặc dụng cụ lạng ba-via để làm sạch các cạnh sắc ở cả trong và ngoài miệng ống. Đảm bảo bề mặt ống sạch và không bị trầy xước sâu.
3. Thứ Tự Lắp Ráp (Rất Quan Trọng): Luồn Đai ốc nén vào ống trước, tiếp theo là luồn vòng nén “hạt bắp”.
4. Đút Ống: Đẩy đầu ống vào sâu trong hốc của thân co cho đến khi cảm thấy ống chạm đáy (điểm dừng ống).
5. Siết Bằng Tay: Trượt vòng nén và đai ốc xuống sát thân co, sau đó vặn đai ốc bằng tay cho đến khi chặt.
6. Siết Bằng Dụng Cụ: Giữ cố định thân co bằng một cờ lê. Dùng một cờ lê khác để siết chặt đai ốc. Quy tắc chung là siết thêm 1 và 1/4 vòng sau khi đã siết chặt bằng tay. Lưu ý: Không siết quá lực vì có thể làm biến dạng ống hoặc hỏng vòng nén.
7. Lặp Lại và Kiểm Tra: Lặp lại quy trình cho đầu còn lại. Sau khi hoàn tất, mở áp suất hệ thống và dùng nước xà phòng kiểm tra kỹ lưỡng cả hai mối nối.

Kết Luận

Co Hai Đầu Hạt Bắp Thau đại diện cho một cuộc cách mạng trong công nghệ kết nối đường ống, mang đến một giải pháp thay thế hoàn hảo cho các phương pháp truyền thống đòi hỏi nhiều công sức và kỹ năng. Với cơ chế nối nén thông minh, sản phẩm cho phép tạo ra các góc cua 90 độ một cách nhanh chóng, dễ dàng và cực kỳ an toàn, ngay cả với những người không chuyên.

Độ bền của vật liệu đồng thau cùng với thiết kế làm kín hiệu quả đã tạo nên một phụ kiện đáng tin cậy, có khả năng hoạt động bền bỉ trong các môi trường khắt khe nhất.

Vật tư công nghiệp Khải Lợi tự hào là nhà cung cấp hàng đầu các sản phẩm Co Hai Đầu Hạt Bắp Thau chất lượng cao, cam kết mang đến cho khách hàng sự tiện lợi, hiệu quả và an tâm tuyệt đối. Hãy lựa chọn sản phẩm của chúng tôi để đơn giản hóa công việc lắp đặt và nâng cao chất lượng cho hệ thống đường ống của bạn.
