Co Ren Ngoài Hạt Bắp Thau

Co Ren Ngoài Hạt Bắp Thau – Giải Pháp Kết Nối Ống Trơn Vào Ren Trong Linh Hoạt

Giới Thiệu Chung Về Co Ren Ngoài Hạt Bắp Thau

Trong thế giới phức tạp của các hệ thống đường ống, việc kết nối giữa các loại ống và thiết bị khác nhau luôn là một thách thức kỹ thuật. Một trong những tình huống phổ biến nhất là nhu cầu chuyển hướng một đường ống trơn một góc 90 độ và kết thúc nó vào một cổng ren trong cố định trên một thiết bị, van, hoặc một cụm máy móc.

Phương pháp truyền thống thường đòi hỏi việc lắp ráp nhiều phụ kiện riêng lẻ, tạo ra một cụm kết nối cồng kềnh và làm tăng số lượng các điểm có nguy cơ rò rỉ. Để mang đến một giải pháp thông minh, gọn gàng và an toàn hơn, Vật tư công nghiệp Khải Lợi tự hào giới thiệu sản phẩm Co Ren Ngoài Hạt Bắp Thau – một phụ kiện khuỷu chuyển đổi đa năng.

Sản phẩm này là một kiệt tác của thiết kế tích hợp, kết hợp hai công nghệ kết nối hàng đầu vào trong một thân duy nhất. Một đầu là khớp nối nén “hạt bắp” cho phép kết nối nhanh chóng và chắc chắn với ống trơn mà không cần hàn hay tiện ren.

Đầu còn lại là ren ngoài tiêu chuẩn, sẵn sàng để lắp đặt vào bất kỳ cổng ren trong tương thích nào. Được rèn từ một khối đồng thau cao cấp, sản phẩm không chỉ loại bỏ các điểm yếu của việc lắp ghép nhiều phụ kiện mà còn đảm bảo độ bền cơ học vượt trội, khả năng chống ăn mòn và an toàn trong vận hành.

Co Ren Ngoài Hạt Bắp Thau của Khải Lợi là minh chứng cho việc một thiết kế thông minh có thể đơn giản hóa những công việc phức tạp nhất, tiết kiệm thời gian, không gian và nâng cao độ tin cậy của toàn hệ thống.

Co Ren Ngoài Hạt Bắp Thau Là Gì?

Co Ren Ngoài Hạt Bắp Thau là một loại phụ kiện khuỷu (co) chuyển đổi 90 độ, được thiết kế đặc biệt để tạo ra một cầu nối giữa một đường ống trơn và một cổng kết nối có ren trong. Nó có cấu trúc lai, với hai đầu có chức năng hoàn toàn khác nhau:

1. Đầu Nối Hạt Bắp : Đầu này sử dụng cơ chế nối nén để kết nối với ống kim loại trơn (như ống đồng) hoặc ống nhựa cứng. Nó bao gồm một đai ốc và một vòng nén (“hạt bắp”) để tạo ra một mối nối kín và chắc chắn trên thân ống mà không cần bất kỳ sự chuẩn bị đặc biệt nào trên ống.
2. Đầu Ren Ngoài : Đầu còn lại của khuỷu được tiện ren ngoài theo tiêu chuẩn. Nó được dùng để vặn trực tiếp vào các cổng ren trong của van, máy bơm, đồng hồ đo, bình chứa hoặc các phụ kiện đường ống khác.

Nhờ sự kết hợp này, Co Ren Ngoài Hạt Bắp Thau trở thành một giải pháp “tất cả trong một”, lý tưởng cho việc kết nối các đường ống phụ, đường ống cấp cho thiết bị, hoặc trong các không gian chật hẹp nơi việc sử dụng nhiều phụ kiện là không khả thi.

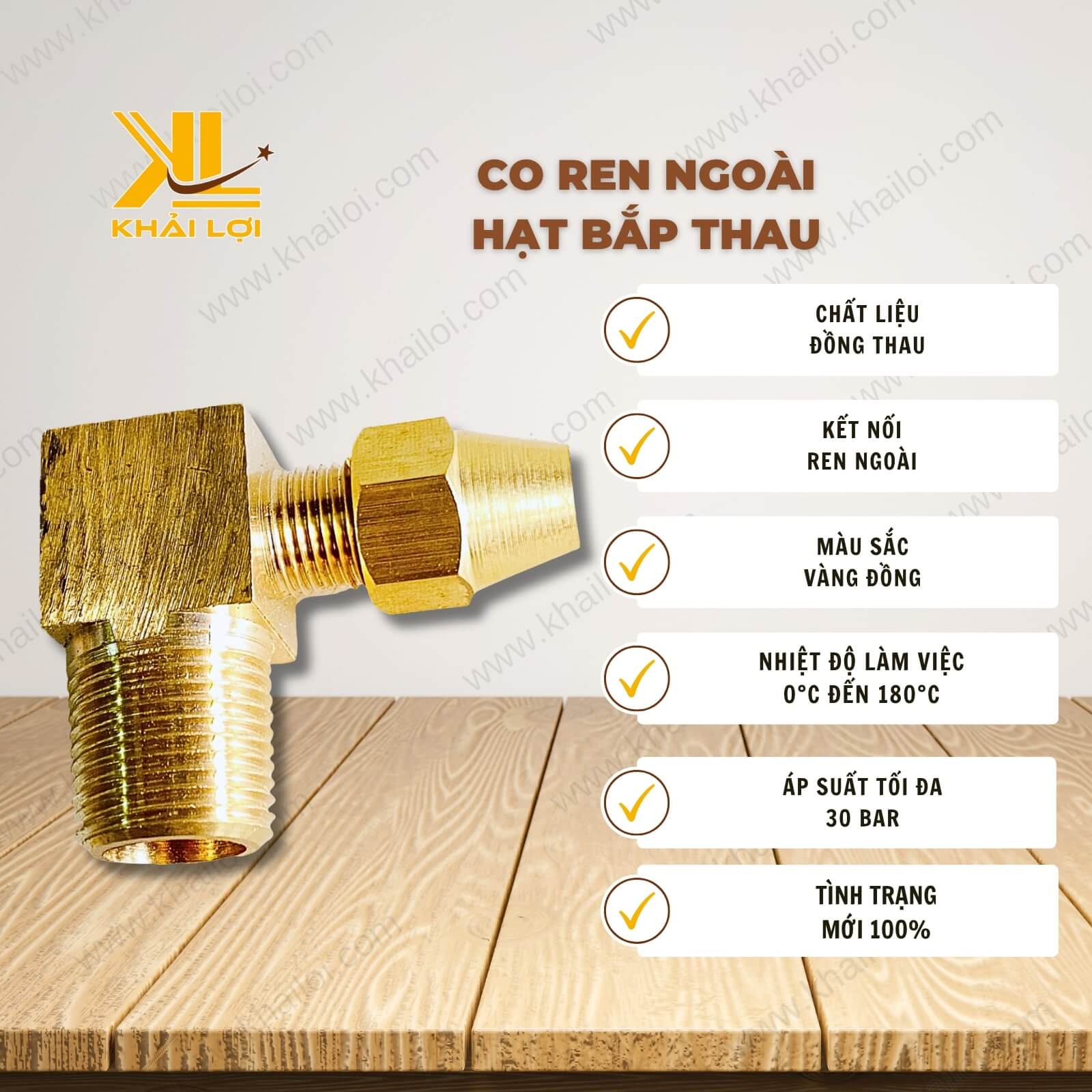

Thông Số Kỹ Thuật Chi Tiết Co Ren Ngoài Hạt Bắp Thau

Phân Tích Cấu Tạo và Vật Liệu

Thiết kế thông minh của sản phẩm được thể hiện qua cấu trúc hai đầu riêng biệt trên một thân liền khối.

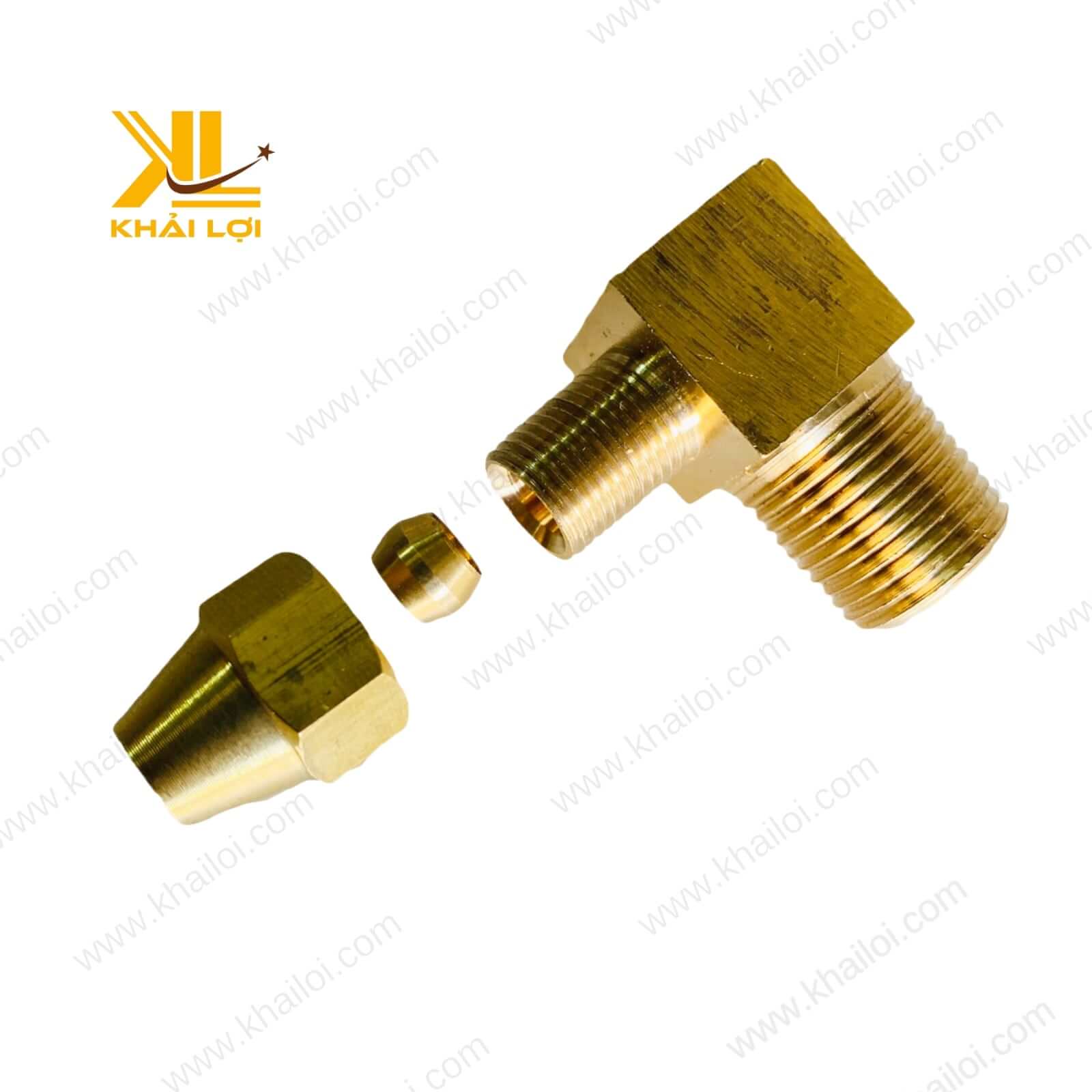

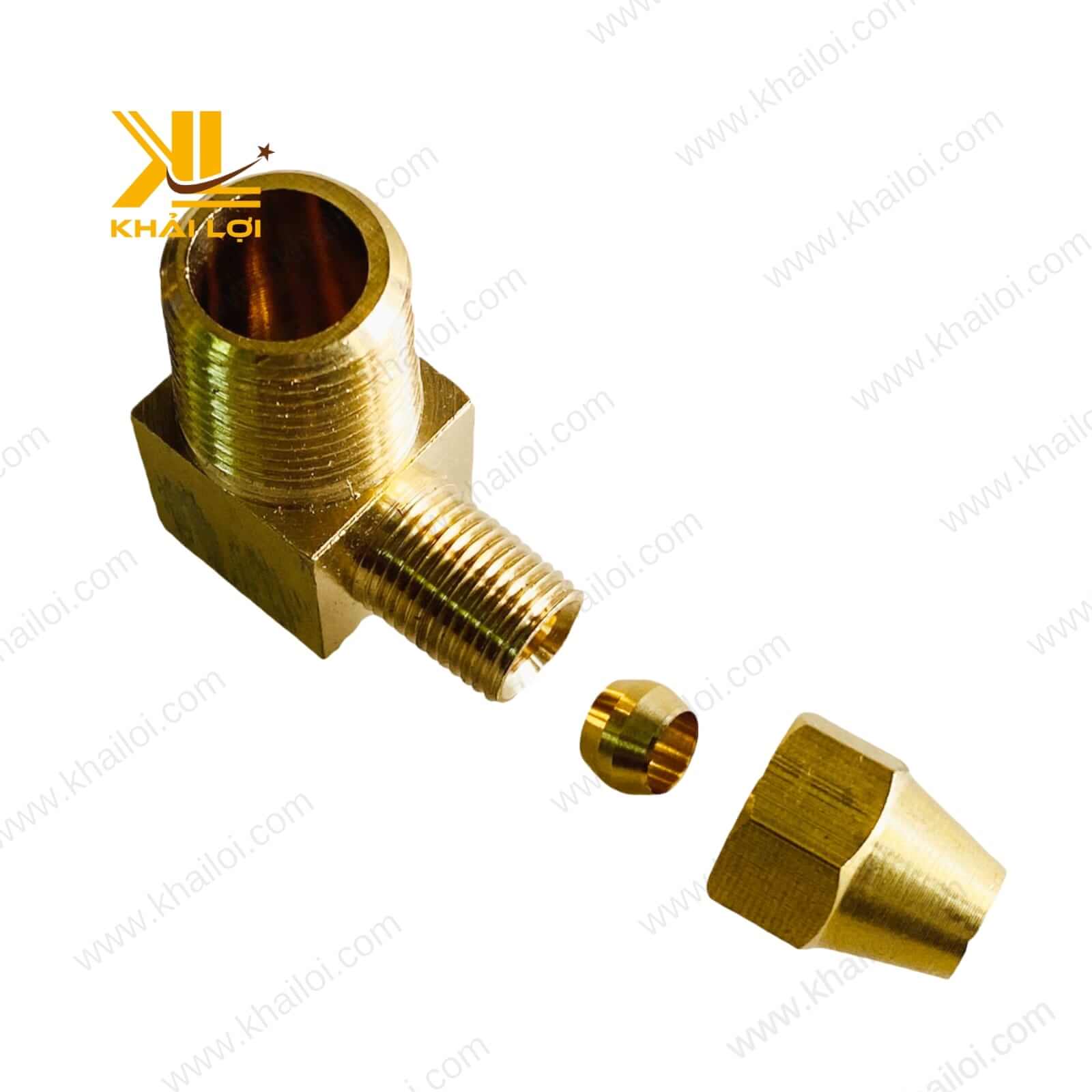

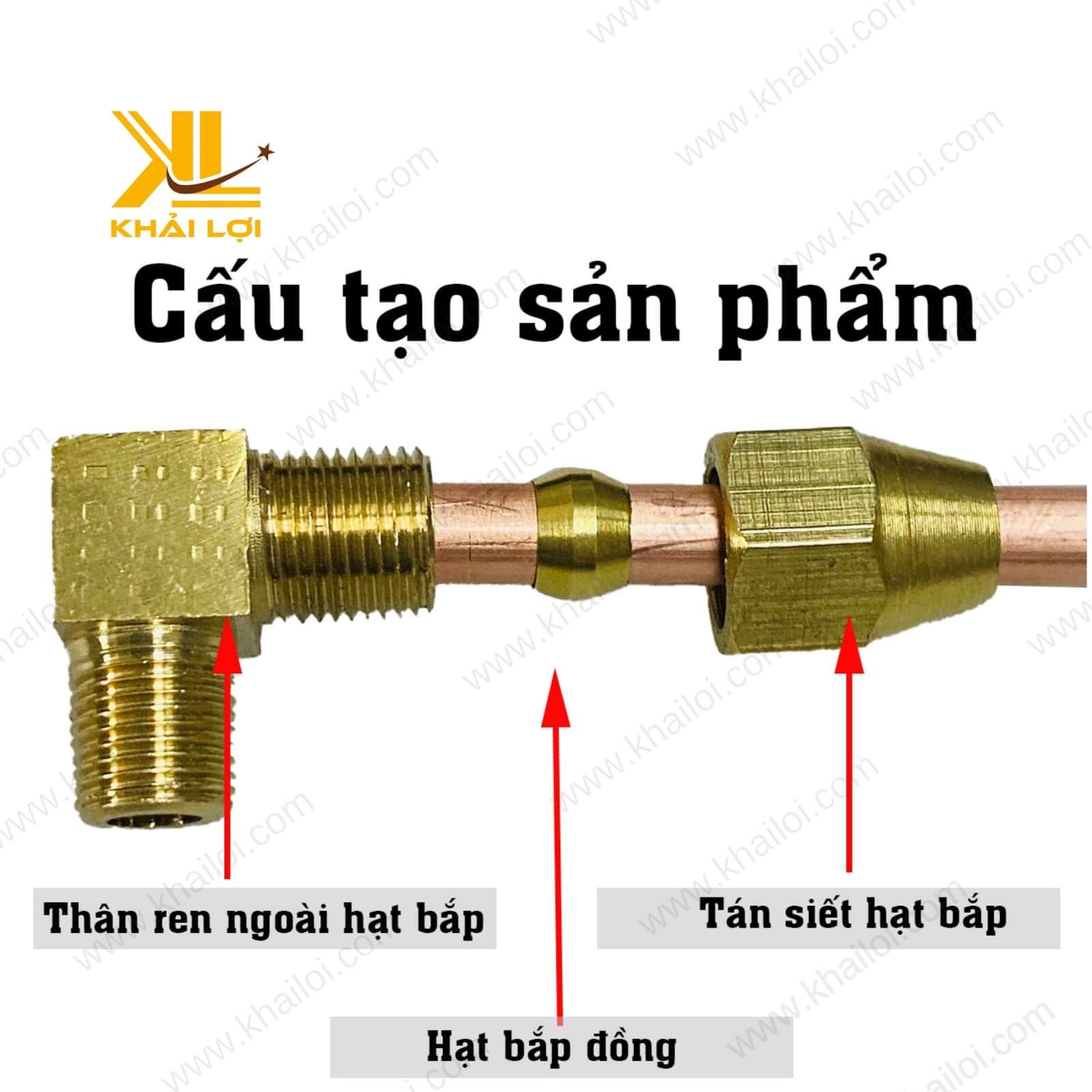

Cấu tạo chi tiết:

1. Thân Co : Là bộ phận chính hình chữ L, được rèn nóng từ một khối đồng thau đặc để đạt được độ bền cơ học cao nhất và loại bỏ các mối hàn. Thân co có các mặt phẳng lục giác để có thể dùng cờ lê giữ cố định trong quá trình lắp đặt.
2. Cụm Nối Nén “Hạt Bắp”:
   • Hốc Nén: Một đầu của thân co được gia công thành một hốc côn và có ren ngoài.
   • Đai Ốc Nén: Một đai ốc ren trong độc lập.
   • Vòng Nén “Hạt Bắp”: Một chiếc vòng bằng đồng thau, chi tiết tạo ra sự kín khít.
   • Lưu ý: Khác với thông tin chung, mối nối nén kim loại tiêu chuẩn không sử dụng gioăng cao su. Sự làm kín được tạo ra bởi sự biến dạng của chính vòng nén kim loại, mang lại khả năng chịu nhiệt và áp suất cao hơn.
3. Đầu Ren Ngoài: Đầu còn lại của thân co được tiện ren ngoài một cách chính xác. Các đường ren thường là ren côn (tapered) để tăng cường khả năng làm kín khi được vặn chặt.

Phân tích vật liệu Đồng Thau: Đồng thau là vật liệu được lựa chọn hàng đầu cho loại phụ kiện này vì các lý do sau:

• Độ bền và khả năng chống ăn mòn: Cung cấp một giải pháp bền vững cho các hệ thống nước, dầu và khí nén, không bị gỉ sét theo thời gian.
• Tính chất cơ học lý tưởng: Đủ cứng để chịu lực siết, nhưng vòng nén lại đủ dẻo để biến dạng và tạo ra một mối nối kín hoàn hảo mà không làm hỏng ống.
• Dễ dàng gia công: Cho phép tạo ra các chi tiết phức tạp với độ chính xác cao, đảm bảo chất lượng đồng đều trên mọi sản phẩm.
• An toàn: Không phát sinh tia lửa, an toàn cho các ứng dụng có nguy cơ cháy nổ như đường ống dẫn nhiên liệu, gas.

Nguyên Lý Hoạt Động

Sản phẩm này hoạt động dựa trên hai cơ chế làm kín độc lập ở hai đầu:

1. Đầu Nối Nén “Hạt Bắp”: Khi đai ốc nén được siết chặt, nó sẽ đẩy vòng nén “hạt bắp” vào hốc côn của thân co. Lực ép này khiến vòng nén bị biến dạng, đồng thời “cắn” chặt vào bề mặt ống và ép kín vào thành của hốc côn. Quá trình này tạo ra một mối nối cơ học cực kỳ chắc chắn và kín khít mà không cần tác động nhiệt hay hóa chất.
2. Đầu Ren Ngoài: Mối nối ở đầu này được tạo ra bằng sự chèn ép giữa các bước ren. Khi vặn vào một cổng ren trong, các bề mặt ren sẽ tiếp xúc và tạo ra ma sát. Việc sử dụng thêm chất làm kín như băng keo non (PTFE tape) sẽ lấp đầy mọi khoảng trống vi mô, đảm bảo mối nối kín hoàn toàn trước áp suất của hệ thống.

So Sánh Toàn Diện: Co Ren Ngoài Hạt Bắp và Giải Pháp Lắp Ghép

Hướng Dẫn Lắp Đặt Đúng Kỹ Thuật

Để đảm bảo mối nối hoàn hảo, hãy tuân thủ quy trình sau:

1. An Toàn: Luôn ngắt và xả hết áp suất trong hệ thống trước khi thao tác.
2. Chuẩn bị ống: Cắt đầu ống cần nối một cách vuông góc và làm sạch các cạnh sắc (ba-via).
3. Lắp Đặt Đầu Ren Ngoài Trước (Khuyến nghị):
   • Quấn băng keo non (PTFE tape) quanh phần ren ngoài của co.
   • Vặn co vào cổng ren trong của thiết bị và siết chặt bằng cờ lê (kẹp vào phần thân lục giác của co).
4. Lắp Đặt Đầu Nối Nén:
   • Luồn đai ốc nén vào ống, sau đó luồn vòng nén “hạt bắp”.
   • Đẩy sâu đầu ống vào hốc nén của co cho đến khi chạm đáy.
   • Trượt đai ốc và vòng nén xuống sát thân co và vặn chặt bằng tay.
   • Dùng một cờ lê giữ thân co, và một cờ lê khác để siết đai ốc thêm 1 đến 1.5 vòng. Không siết quá lực.
5. Kiểm Tra: Mở lại áp suất và dùng nước xà phòng kiểm tra kỹ lưỡng cả hai điểm kết nối để đảm bảo không có rò rỉ.

Kết Luận

Co Ren Ngoài Hạt Bắp Thau là một giải pháp kỹ thuật thông minh và hiệu quả, giúp đơn giản hóa một trong những tác vụ lắp đặt phổ biến nhất trong ngành đường ống.

Bằng cách tích hợp hai công nghệ kết nối khác nhau vào một sản phẩm duy nhất, nó không chỉ tiết kiệm không gian và thời gian mà còn giảm thiểu đáng kể các điểm có nguy cơ rò rỉ, nâng cao độ tin cậy và an toàn cho toàn hệ thống.

Với chất lượng vượt trội từ vật liệu đồng thau cao cấp và quy trình sản xuất chính xác, sản phẩm do Vật tư công nghiệp Khải Lợi phân phối là sự lựa chọn tối ưu cho các chuyên gia.

Hãy trang bị cho hệ thống của bạn sự linh hoạt, chuyên nghiệp và an toàn với Co Ren Ngoài Hạt Bắp Thau. Liên hệ với chúng tôi ngay hôm nay để được tư vấn và hỗ trợ tốt nhất.
