Công Tắc Áp Suất Danfoss: Hướng Dẫn Toàn Diện

Công tắc áp suất Danfoss là thiết bị kiểm soát áp suất phổ biến trong ngành công nghiệp, được biết đến với độ bền, độ chính xác cao và khả năng ứng dụng linh hoạt. Sản phẩm này phù hợp với nhiều hệ thống như máy bơm khí nén, máy bơm nước, hệ thống hơi nóng, và nhiều ứng dụng khác.

Công Tắc Áp Suất Danfoss Là Gì?

Công tắc áp suất Danfoss là một thiết bị cơ điện tử được sử dụng để đo áp suất trong một hệ thống và kích hoạt ngắt hoặc bật mạch điện khi đạt mức áp suất cài đặt. Thiết bị này giúp bảo vệ hệ thống khỏi sự cố và duy trì hiệu suất tối ưu.

Tên Gọi Thông Dụng

• Công tắc áp lực.
• Rơ le áp suất.
• Rơ le áp lực.
• Công tắc áp khí nén.
• Công tắc áp lực hơi.

Dòng Sản Phẩm Phổ Biến

1. KP1: Hiệu chỉnh áp suất từ 0.2 đến 7.5 Bar, chênh lệch 0.7-4 Bar, ren kết nối 7/16 (11mm).
2. KP2: Hiệu chỉnh áp suất từ 0.2 đến 5 Bar, chênh lệch 0.5-1.5 Bar, ren kết nối 7/16 (11mm).
3. KP5: Hiệu chỉnh áp suất từ 8 đến 32 Bar, chênh lệch 2-6 Bar, ren kết nối 7/16 (11mm).

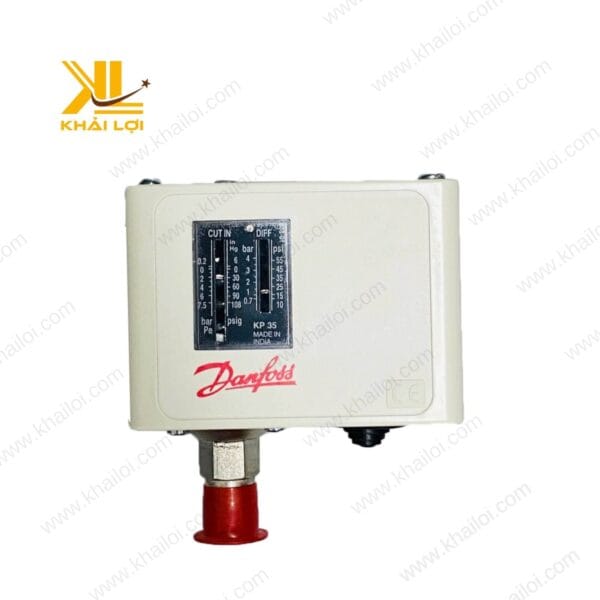

4. KP35: Hiệu chỉnh áp suất từ 0.2 đến 7.5 Bar, chênh lệch 0.7-4 Bar, ren kết nối 1/4 (13mm).

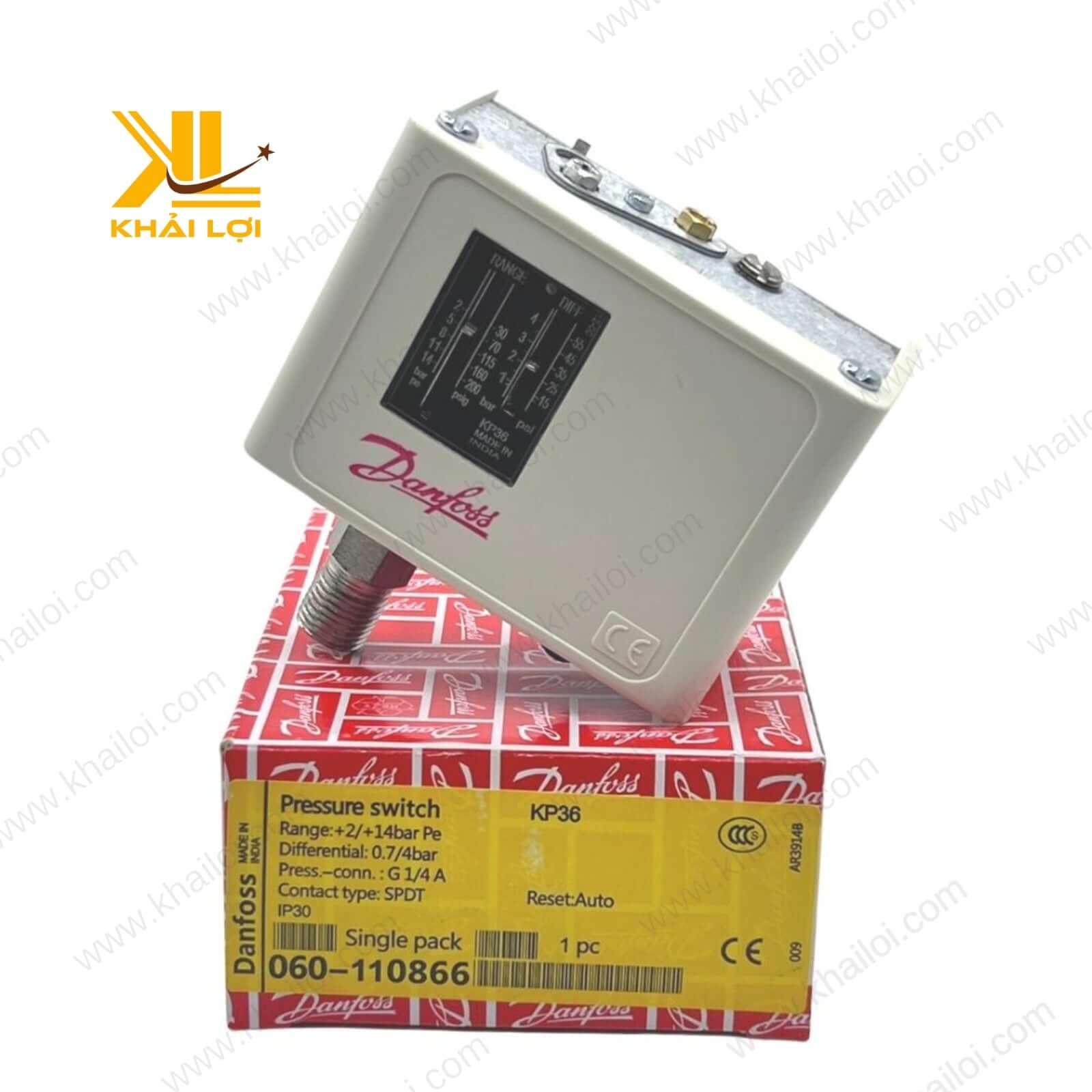

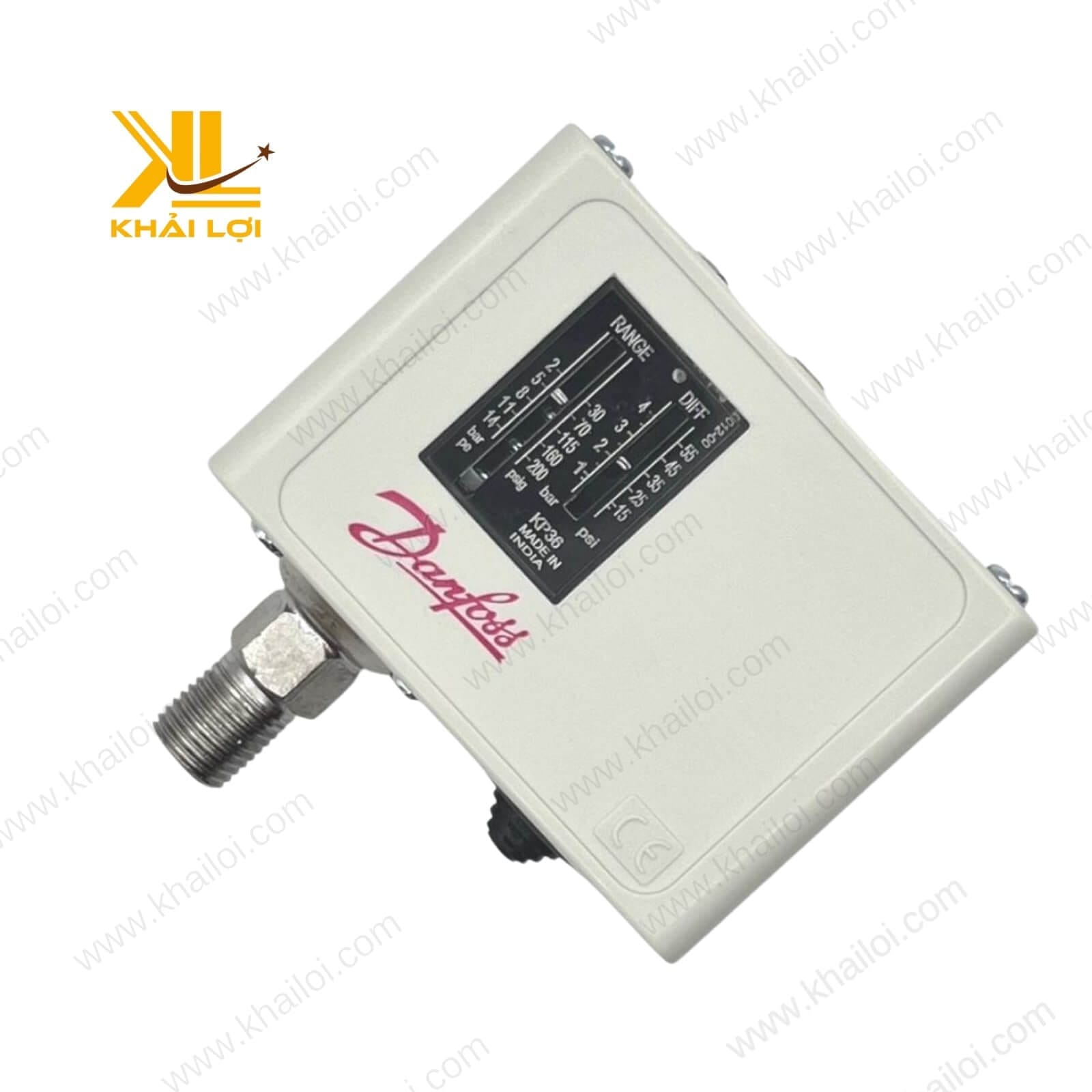

5. KP36: Hiệu chỉnh áp suất từ 2 đến 14 Bar, chênh lệch 1-4 Bar, ren kết nối 1/4 (13mm).

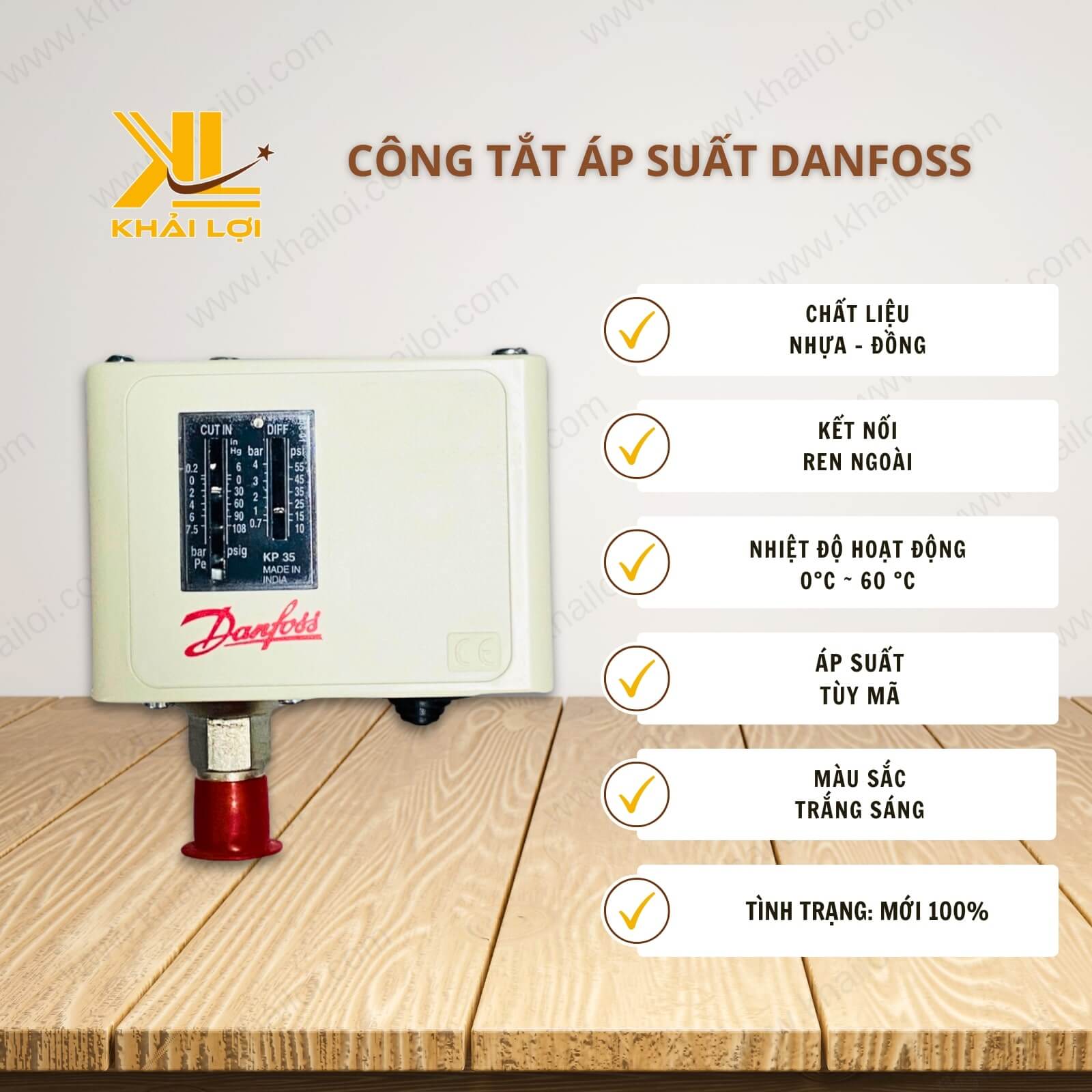

Thông Số Kỹ Thuật

• Tên sản phẩm: Công tắc áp suất Danfoss.
• Nhiệt độ hoạt động: -40°C đến 60°C (tối đa 65°C tùy dòng).
• Vật liệu: Thân bằng nhựa và thép chịu lực cao.
• Kết nối: Ren hoặc ống đồng 6mm.
• Trọng lượng: Khoảng 350 gram.
• Áp suất tối đa: Tùy thuộc model (lên đến 32 Bar).

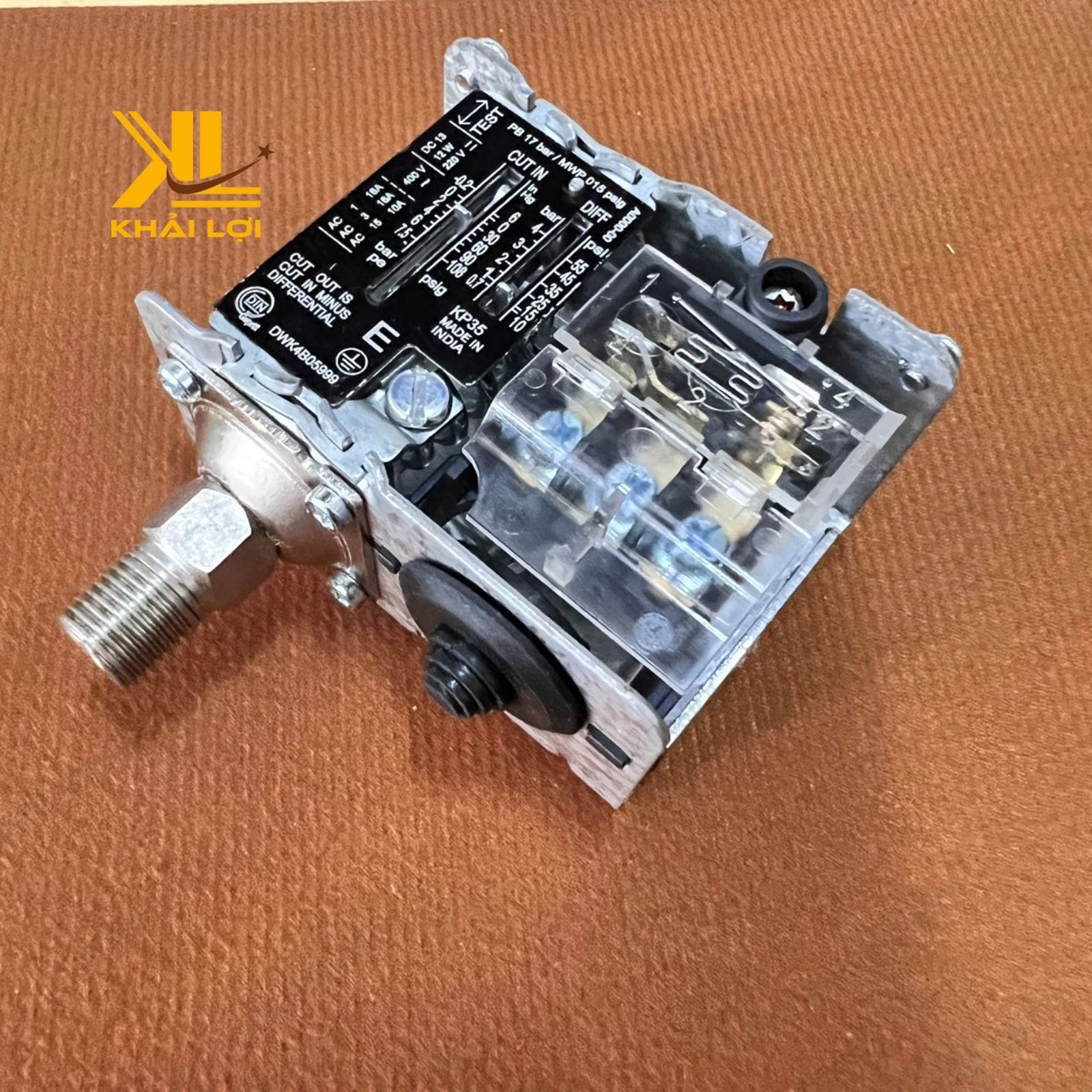

Cấu Tạo Cơ Bản

• Tiếp điểm điện: Thành phần chính kích hoạt hoặc ngắt mạch điện.

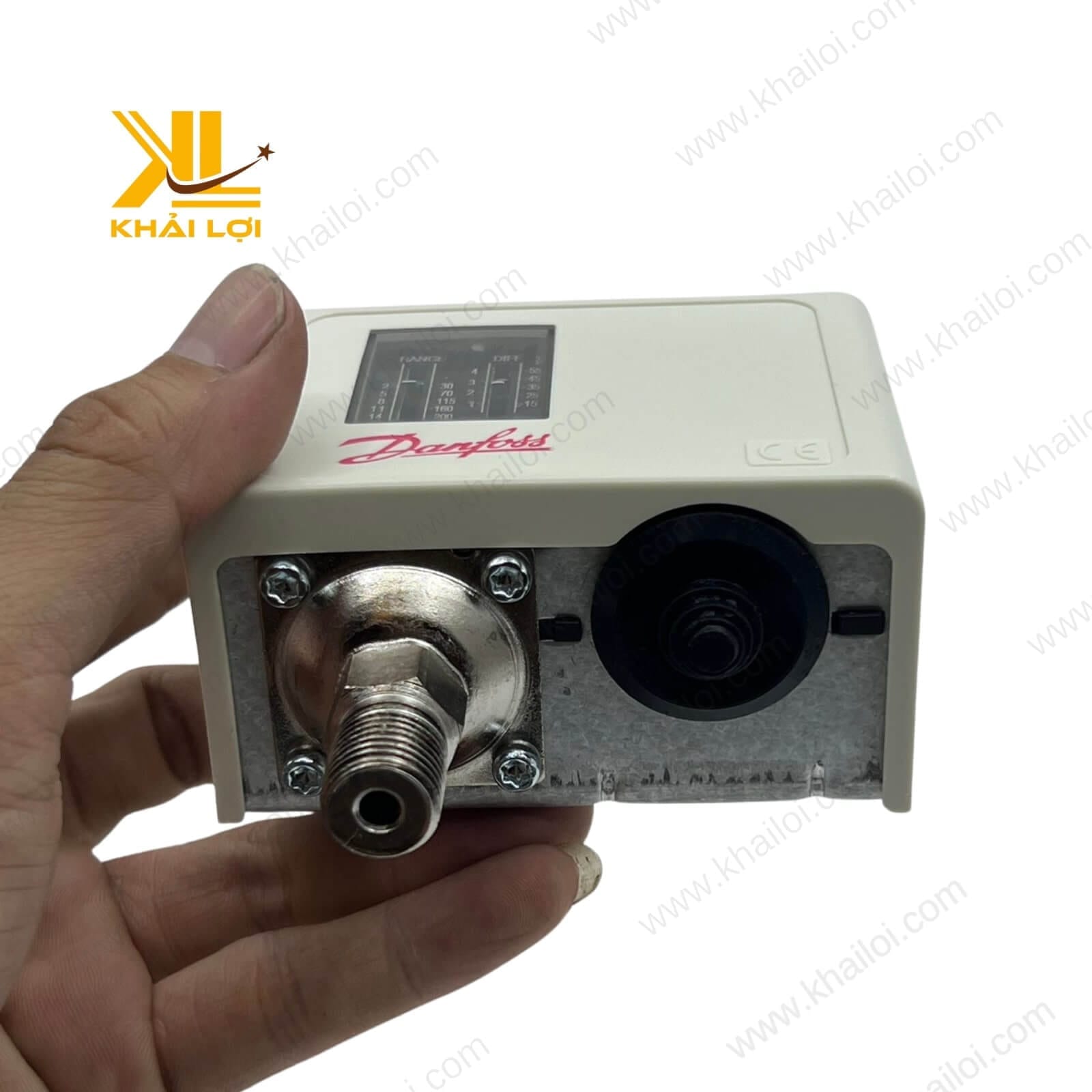

• Đầu ren kết nối: 11mm hoặc 13mm.
• Tán đồng siết: Để kết nối ống đồng 6mm.
• Bát bắt công tắc: Cố định thiết bị trong hệ thống.
• Ốc bắt bát: Đảm bảo an toàn khi lắp đặt.
• Các bộ phận bên trong: Bao gồm màng áp suất và lò xo điều chỉnh.

Chức Năng

• Giám sát áp suất và kích hoạt tín hiệu điện khi đạt ngưỡng.
• Kết hợp linh hoạt với:
  • Máy bơm khí nén.
  • Van điện từ.
  • Máy bơm nước.
  • Xi lanh khí nén.
  • Khớp nối nhanh.

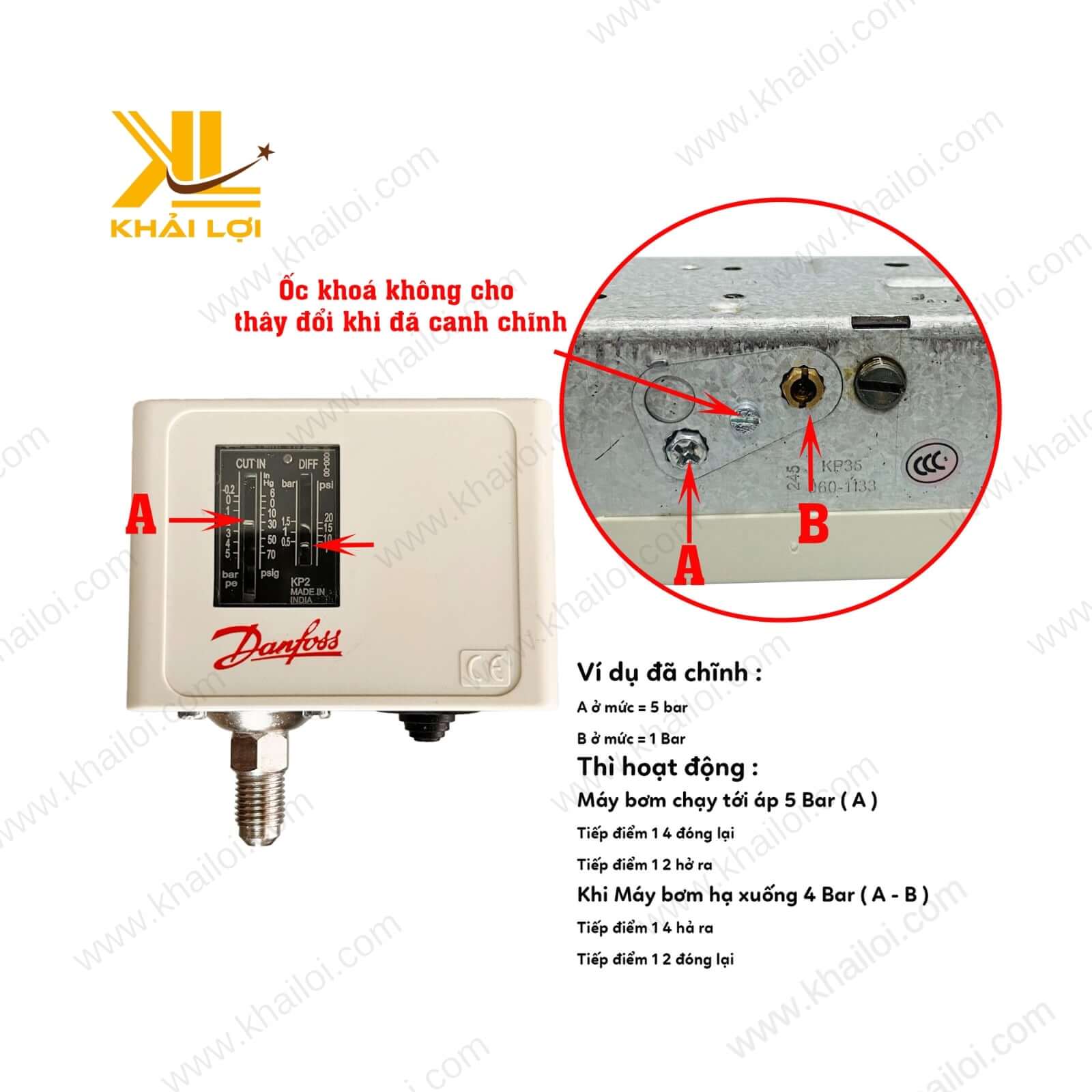

Nguyên Lý Hoạt Động

1. Trạng thái bình thường:
   • Tiếp điểm 1 thông với tiếp điểm 2 (thường đóng).
   • Tiếp điểm 1 ngắt với tiếp điểm 4 (thường hở).
2. Khi đạt áp suất cài đặt:
   • Tiếp điểm 1 thông với tiếp điểm 4 (thường đóng).
   • Tiếp điểm 1 ngắt với tiếp điểm 2 (thường hở).
3. Khi áp suất giảm xuống:
   • Rơ le trở về trạng thái ban đầu, quay lại các tiếp điểm điện ban đầu.

Hướng Dẫn Lắp Đặt

1. Kiểm tra hệ thống: Đảm bảo tương thích với chất liệu, nhiệt độ và áp suất.
2. Chọn kiểu kết nối: Kết nối ren hoặc ống đồng.
3. Hiệu chỉnh áp suất: Đặt mức áp suất định mức và độ chênh lệch phù hợp.
4. Kiểm tra tiếp điểm: Dùng đồng hồ vạn năng để đo độ chính xác.
5. Kiểm tra vận hành: Cấp nguồn cho hệ thống để kiểm tra hoạt động thực tế.
6. Đấu nối điện: Đảm bảo đúng sơ đồ, sử dụng thêm công tắc tơ để bảo vệ motor.

Xử Lý Sự Cố Thường Gặp

• Xì hơi ở nối ren: Kiểm tra và quấn keo lụa kỹ.
• Tiếp điểm không hoạt động: Kiểm tra vị trí điều chỉnh hoặc sơ đồ đấu dây.
• Không phản hồi áp suất: Kiểm tra đường ống có bị nghẹt hoặc hỏng.

Ưu Điểm

1. Độ bền cao, chịu được tác động môi trường.
2. Dễ dàng bảo trì và thay thế.
3. Nhiều tùy chọn áp suất cho từng nhu cầu.
4. Cấu tạo đơn giản, vận hành dễ dàng.
5. Giá thành hợp lý.

Nhược Điểm

1. Cần tính toán chính xác trước khi lắp đặt.
2. Yêu cầu nguồn khí sạch và được bôi trơn.
3. Lựa chọn áp suất cần đảm bảo phù hợp với hệ thống.

Các Ứng Dụng Phổ Biến

• Hệ thống khí nén: Phối hợp với máy bơm khí nén, ống PU, PA, PTFE.
• Hệ thống hơi nóng: Kết hợp với van điện từ inox, van bi inox.
• Hệ thống nước: Sử dụng với máy bơm nước và các thiết bị điều áp.

1. Công tắc áp suất Danfoss có thể sử dụng trong môi trường nào?

Thiết bị này được thiết kế để hoạt động trong môi trường khắc nghiệt, từ -40°C đến 60°C, và chịu được áp suất cao.

2. Làm thế nào để chọn đúng model?

Hãy dựa vào các yếu tố như dải áp suất, nhiệt độ hoạt động, kiểu kết nối (ren hay ống đồng), và ứng dụng cụ thể.

3. Có cần bảo trì thường xuyên không?

Có, để đảm bảo thiết bị hoạt động ổn định, cần kiểm tra định kỳ các bộ phận như ren kết nối, tiếp điểm điện và đường dẫn khí.

4. Có thể sửa chữa công tắc áp suất Danfoss khi gặp sự cố không?

Có. Hầu hết các sự cố phổ biến như xì hơi, tiếp điểm không hoạt động, hoặc ngẹt đường ống đều có thể khắc phục dễ dàng.

5. Công tắc áp suất Danfoss có đắt không?

Giá cả phụ thuộc vào model và yêu cầu kỹ thuật. Tuy nhiên, sản phẩm này thường có giá hợp lý so với độ bền và hiệu suất.

Kết Luận

Công tắc áp suất Danfoss là giải pháp tối ưu cho việc kiểm soát áp suất trong các hệ thống công nghiệp. Với độ bền, tính linh hoạt và giá thành hợp lý, sản phẩm này xứng đáng là lựa chọn hàng đầu. Đừng quên bảo trì định kỳ và lắp đặt đúng hướng dẫn để đạt hiệu quả tốt nhất.
