Đầu Nối Hơi Nhanh Khí Nén PVN

Đầu Nối Hơi Nhanh Khí Nén PVN – Giải Pháp Kết Nối Tối Ưu Cho Hệ Thống Khí Nén Công Nghiệp

Giới Thiệu Sản Phẩm Đầu Nối Hơi Nhanh Khí Nén PVN

Trong môi trường công nghiệp hiện đại, hiệu suất và tính linh hoạt của các hệ thống khí nén đóng vai trò then chốt trong việc duy trì sự ổn định và năng suất của dây chuyền sản xuất.

Đầu Nối Hơi Nhanh Khí Nén PVN, được phân phối bởi Vật Tư Công Nghiệp Khải Lợi, là một thiết bị không thể thiếu, được thiết kế chuyên biệt để tạo ra các kết nối và ngắt kết nối nhanh chóng, an toàn và hiệu quả giữa các đường ống dẫn khí, dụng cụ và thiết bị khí nén.

Sản phẩm này, còn được biết đến với tên gọi khớp nối nhanh hay quick coupler, giúp loại bỏ hoàn toàn nhu cầu sử dụng các công cụ phức tạp như cờ lê hay mỏ lết trong quá trình tháo lắp, qua đó tiết kiệm đáng kể thời gian và công sức cho người vận hành.

Được chế tạo từ những vật liệu cao cấp như sắt mạ kẽm hoặc thép không gỉ, Đầu Nối Hơi Nhanh Khí Nén PVN đảm bảo độ bền vượt trội, khả năng chịu áp suất cao và chống lại sự ăn mòn từ các yếu tố môi trường.

Sự ra đời và phổ biến của đầu nối nhanh PVN phản ánh xu hướng tự động hóa và tối ưu hóa quy trình làm việc trong các ngành công nghiệp.

Thiết bị này không chỉ đơn thuần là một phụ kiện kết nối mà còn là một giải pháp toàn diện giúp tăng cường an toàn lao động bằng cách ngăn chặn rò rỉ khí, giảm thiểu tổn thất áp suất và đảm bảo dòng khí được truyền tải một cách ổn định nhất.

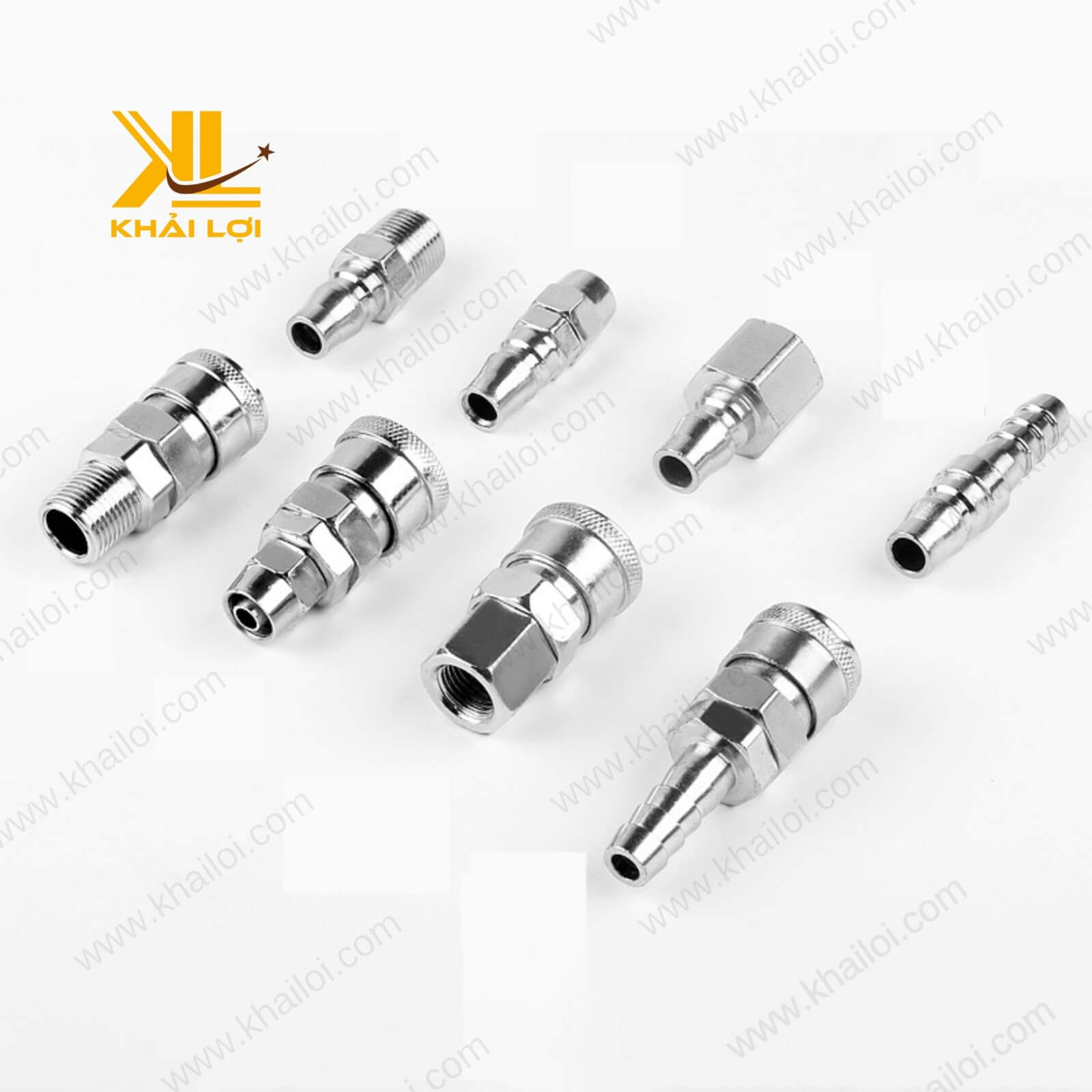

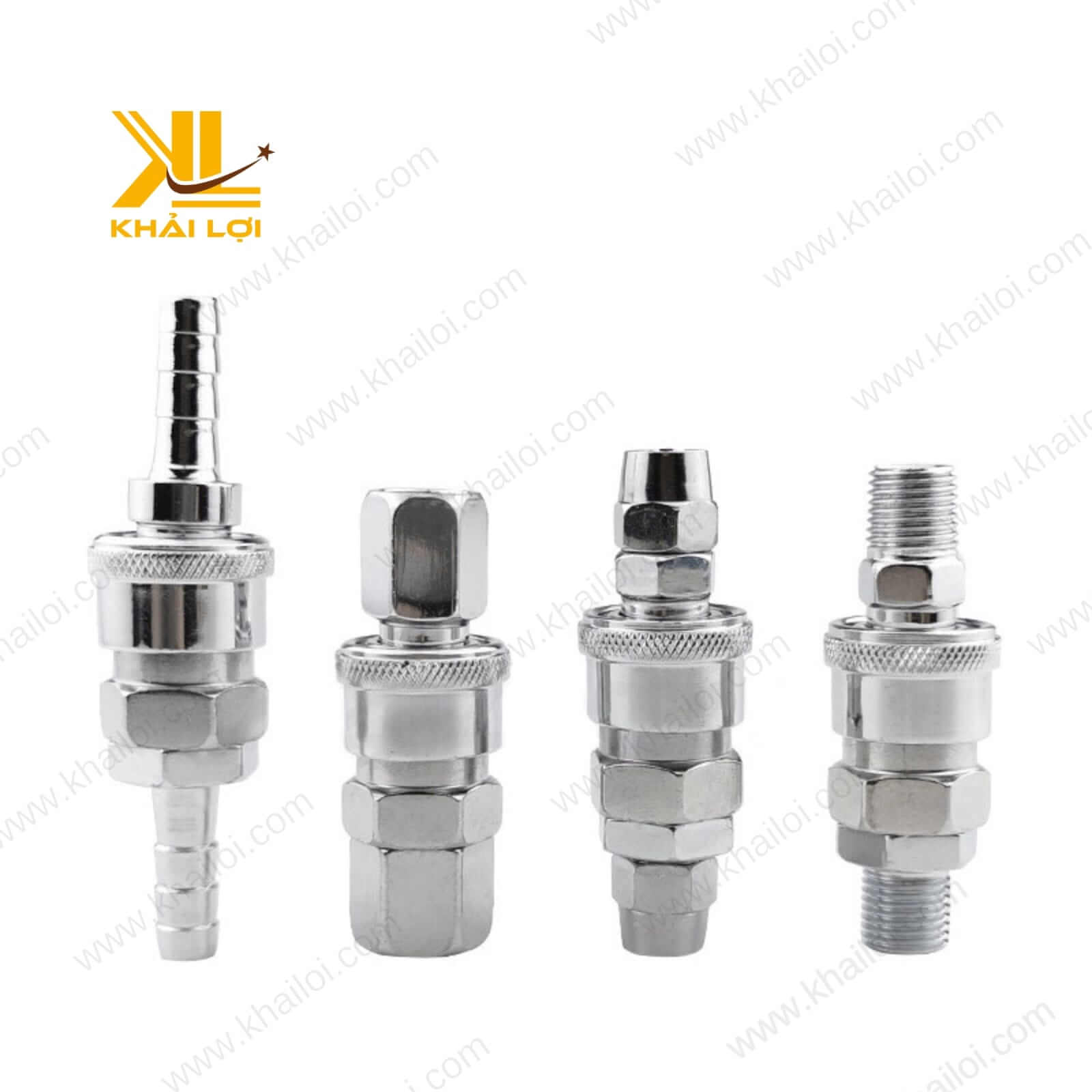

Với dải sản phẩm đa dạng về kích thước và kiểu dáng kết nối, từ ren trong, ren ngoài đến đuôi chuột và siết ống, Đầu Nối Hơi Nhanh Khí Nén PVN đáp ứng linh hoạt mọi yêu cầu lắp đặt, từ những xưởng cơ khí nhỏ lẻ đến các nhà máy sản xuất quy mô lớn.

Vật Tư Công Nghiệp Khải Lợi cam kết mang đến cho khách hàng những sản phẩm Đầu Nối Hơi Nhanh Khí Nén PVN chất lượng hàng đầu, đi kèm với dịch vụ tư vấn kỹ thuật chuyên sâu, giúp doanh nghiệp tối ưu hóa hệ thống khí nén và đạt được hiệu quả sản xuất cao nhất.

Ưu Điểm Nổi Bật Của Đầu Nối Hơi Nhanh Khí Nén PVN

Tiết kiệm thời gian và tăng năng suất: Thao tác kết nối/ngắt kết nối chỉ mất vài giây, giúp giảm đáng kể thời gian chuyển đổi giữa các công cụ hoặc các công đoạn làm việc, từ đó nâng cao năng suất lao động.

Độ bền và tuổi thọ cao: Được làm từ sắt và thép cao cấp, cùng với lớp mạ chống ăn mòn, sản phẩm có khả năng chịu va đập tốt, hoạt động bền bỉ trong các môi trường công nghiệp khắc nghiệt.

An toàn và đáng tin cậy: Cơ chế khóa bi chắc chắn và khả năng chống rò rỉ tuyệt đối giúp giảm thiểu rủi ro tai nạn lao động và đảm bảo hệ thống vận hành một cách ổn định, liên tục.

Tính tương thích cao: Sản phẩm được sản xuất theo các tiêu chuẩn công nghiệp phổ biến, giúp chúng dễ dàng tương thích với các loại ống, van và thiết bị khí nén từ nhiều nhà sản xuất khác nhau.

Đa dạng về chủng loại: Với đầy đủ các dòng sản phẩm từ SM, PM, SF, PF cho đến SH, PH, SP, PP, Khải Lợi cung cấp một giải pháp kết nối toàn diện, đáp ứng mọi nhu cầu cụ thể của khách hàng.

Chi phí hợp lý: So với những lợi ích về hiệu suất, an toàn và độ bền mà nó mang lại, Đầu Nối Hơi Nhanh Khí Nén PVN là một khoản đầu tư có hiệu quả kinh tế cao cho bất kỳ doanh nghiệp nào.

Nhược Điểm Và Lưu Ý Khi Sử Dụng

Hao mòn tự nhiên: Gioăng làm kín và lò xo là những bộ phận phải chịu hao mòn theo thời gian sử dụng. Cần kiểm tra và thay thế định kỳ để đảm bảo hiệu suất làm việc.

Tổn thất áp suất nhỏ: Mặc dù được thiết kế để tối ưu hóa dòng chảy, bất kỳ khớp nối nào cũng gây ra một sự sụt giảm áp suất nhất định. Trong các hệ thống yêu cầu độ chính xác áp suất cực cao, cần tính toán đến yếu tố này.

Yêu cầu lựa chọn đúng: Việc chọn sai kích cỡ hoặc loại đầu nối có thể dẫn đến kết nối lỏng lẻo, rò rỉ khí hoặc thậm chí không thể kết nối được.

Nhạy cảm với bụi bẩn: Bụi bẩn, cát hoặc các mảnh vụn kim loại nếu lọt vào bên trong cơ cấu khóa có thể gây kẹt, làm giảm khả năng khóa hoặc gây khó khăn khi tháo lắp.

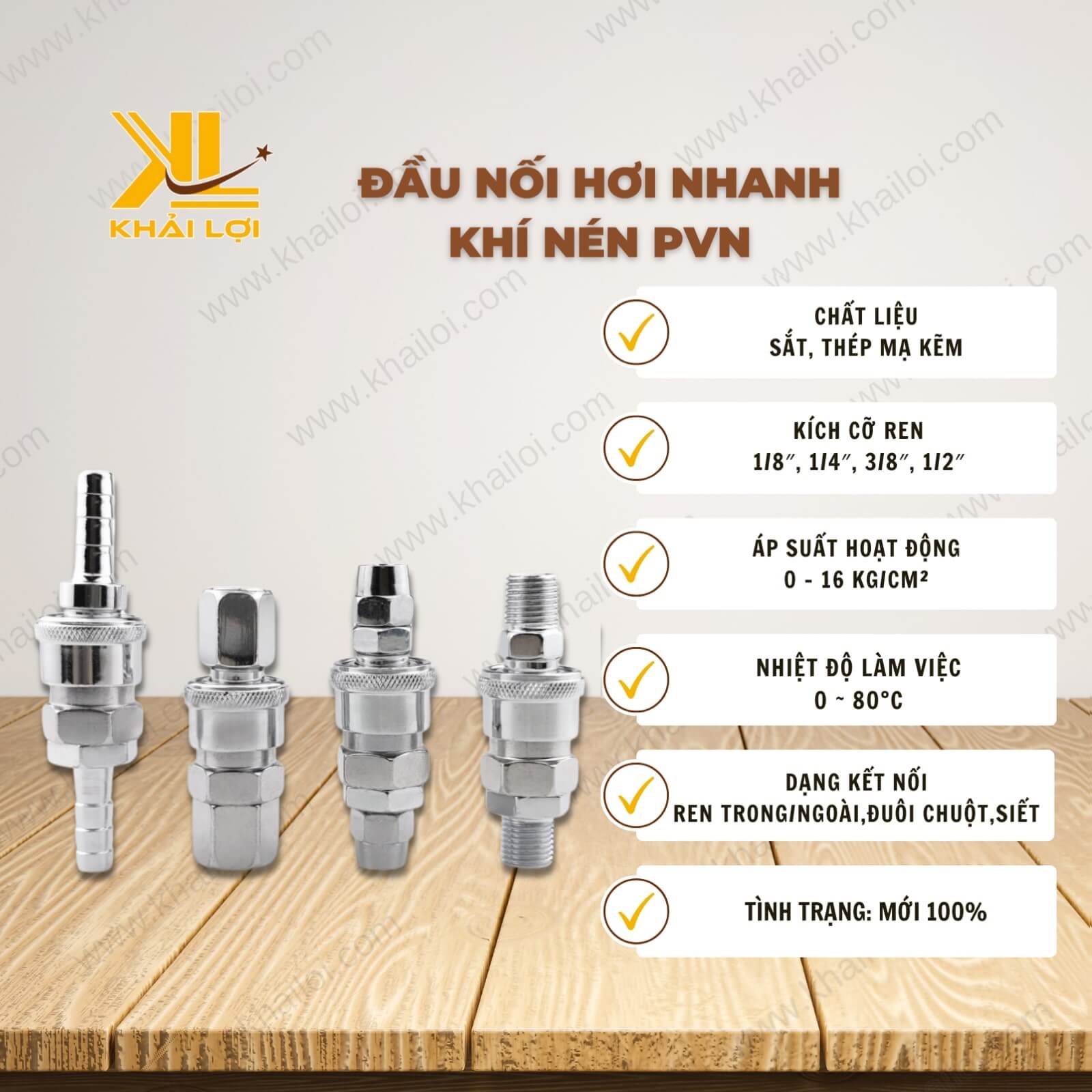

Thông Số Kỹ Thuật Đầu Nối Hơi Nhanh Khí Nén PVN

• Vật liệu cấu tạo: Sắt, thép được mạ kẽm hoặc chrome để tăng cường khả năng chống gỉ và độ cứng bề mặt.
• Môi trường làm việc: Chuyên dụng cho hơi và khí nén.
• Áp suất hoạt động: Hoạt động ổn định trong dải áp suất từ 0 đến 16 Kg/cm² (tương đương 1.6 MPa), phù hợp với hầu hết các hệ thống khí nén công nghiệp tiêu chuẩn.
• Nhiệt độ làm việc: Chịu được nhiệt độ từ 0°C đến 80°C.
• Kích cỡ ren: Cung cấp đa dạng các kích cỡ ren phổ biến bao gồm 1/8″ (9.6mm), 1/4″ (13mm), 3/8″ (17mm), và 1/2″ (21mm).
• Dạng kết nối:

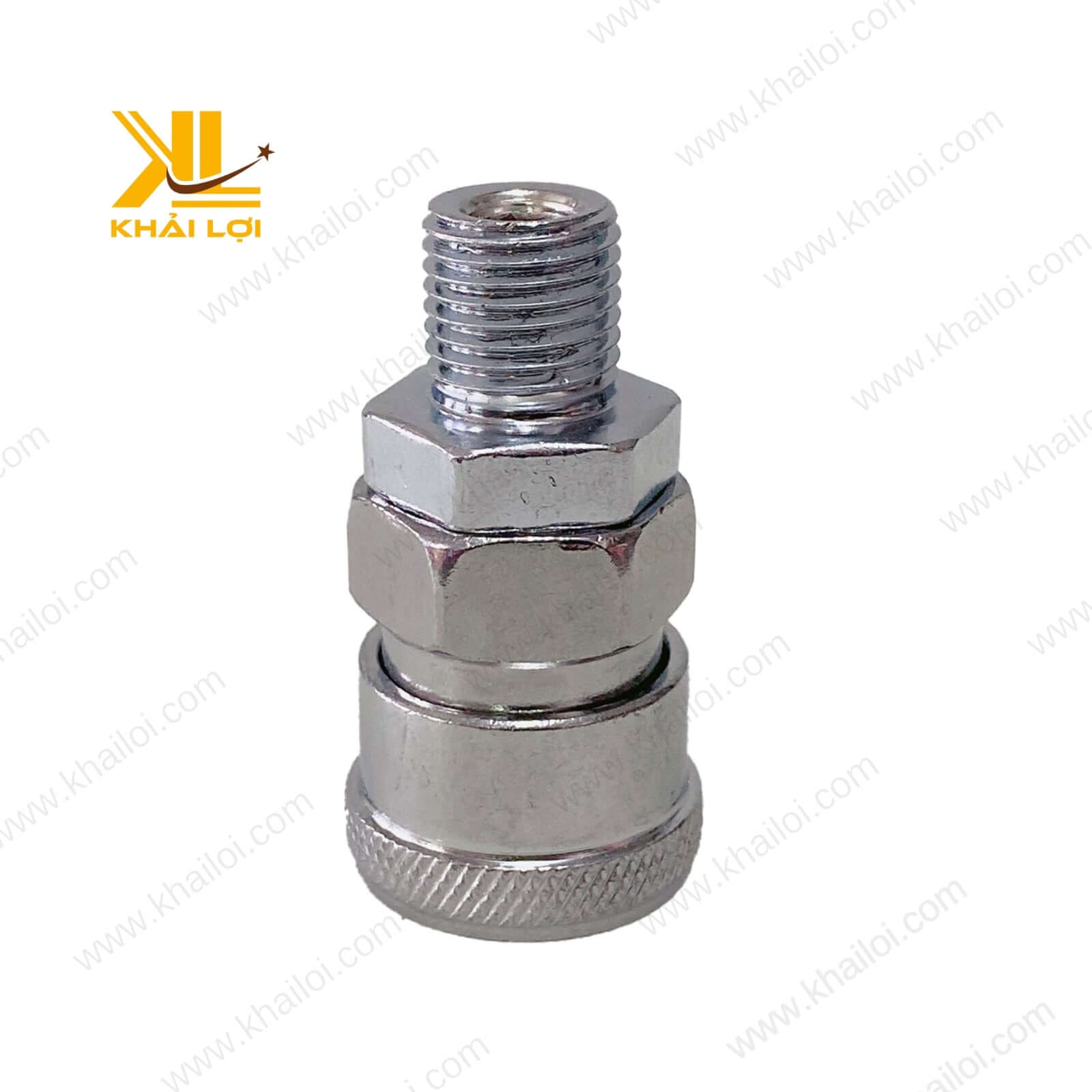

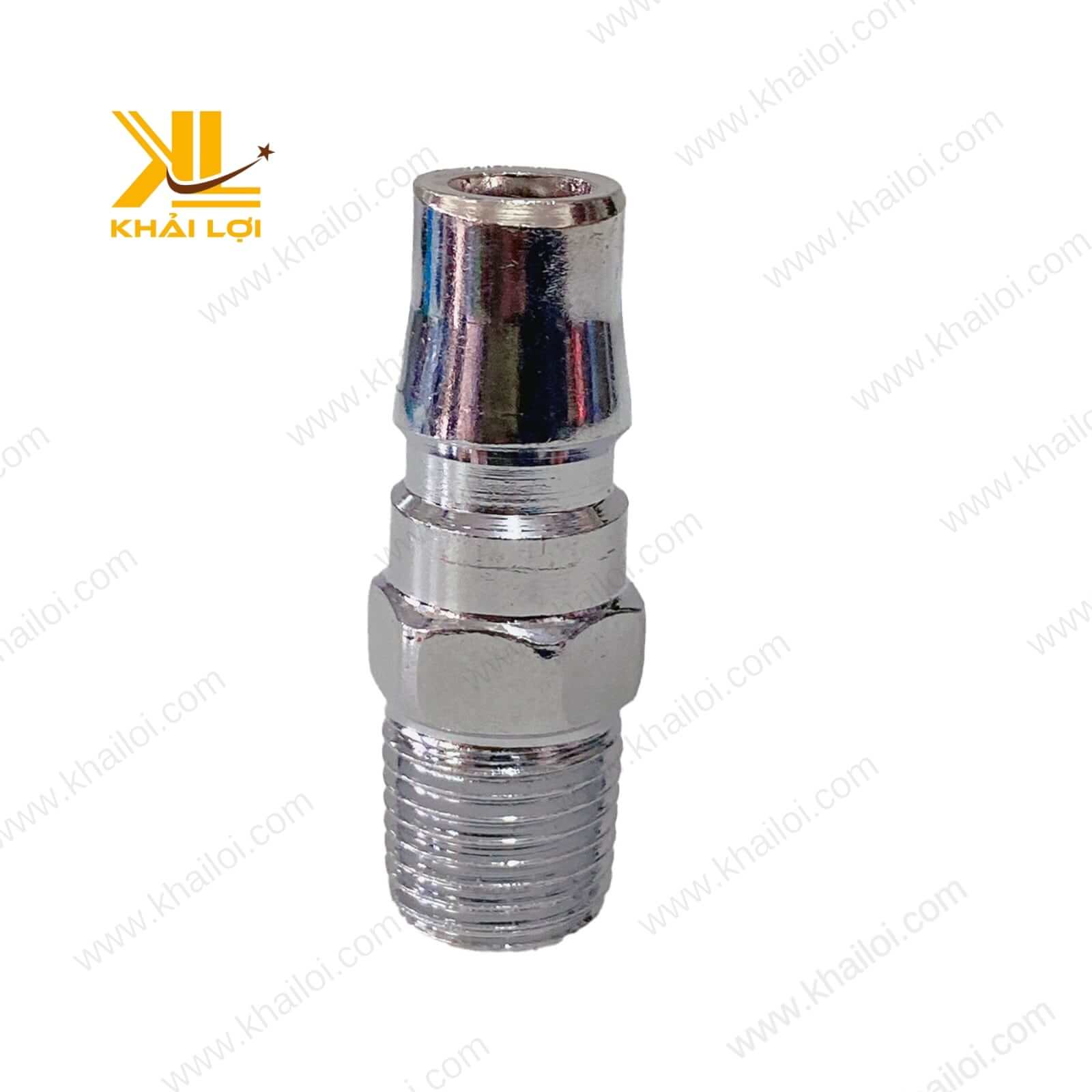

  • Ren ngoài (M): SM, PM.

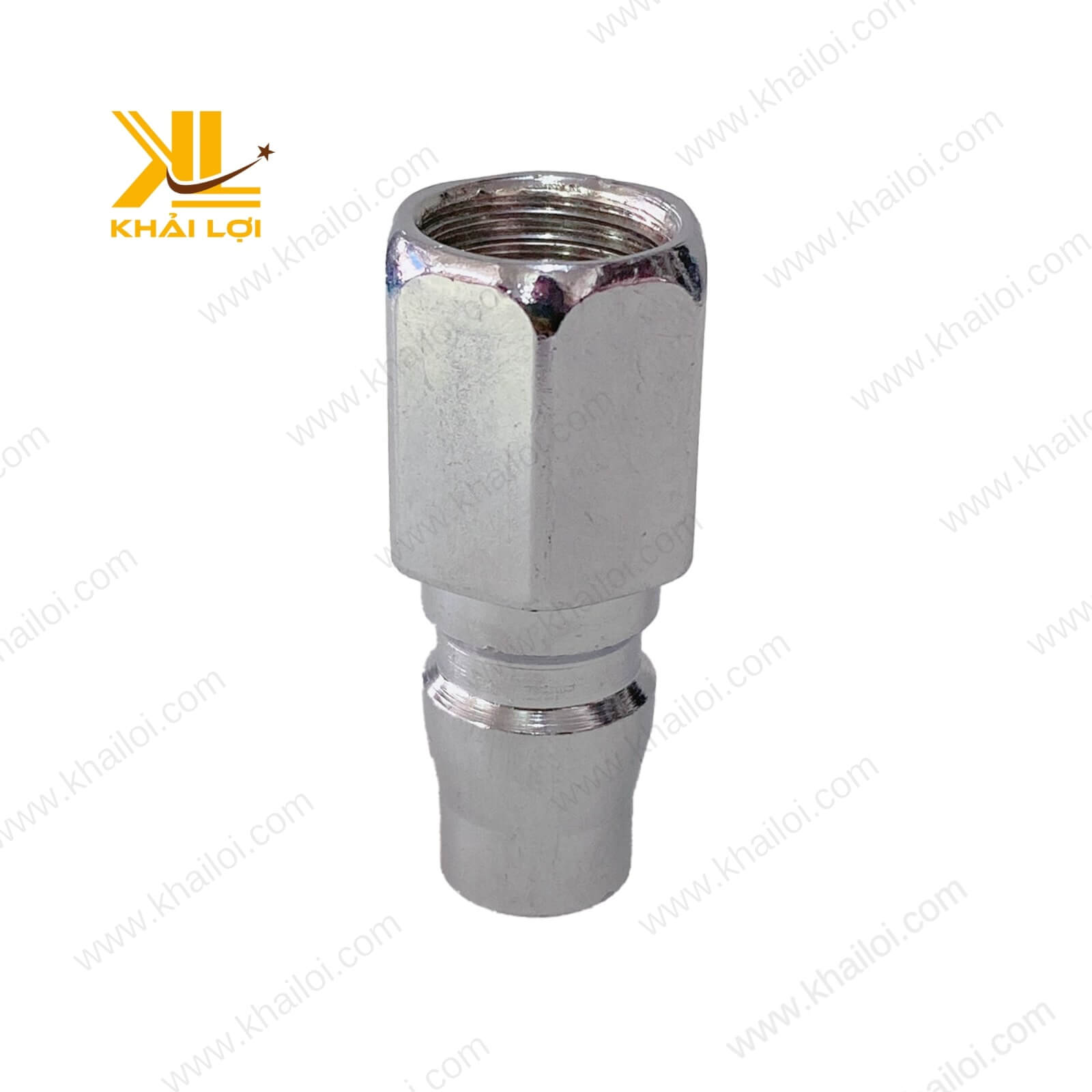

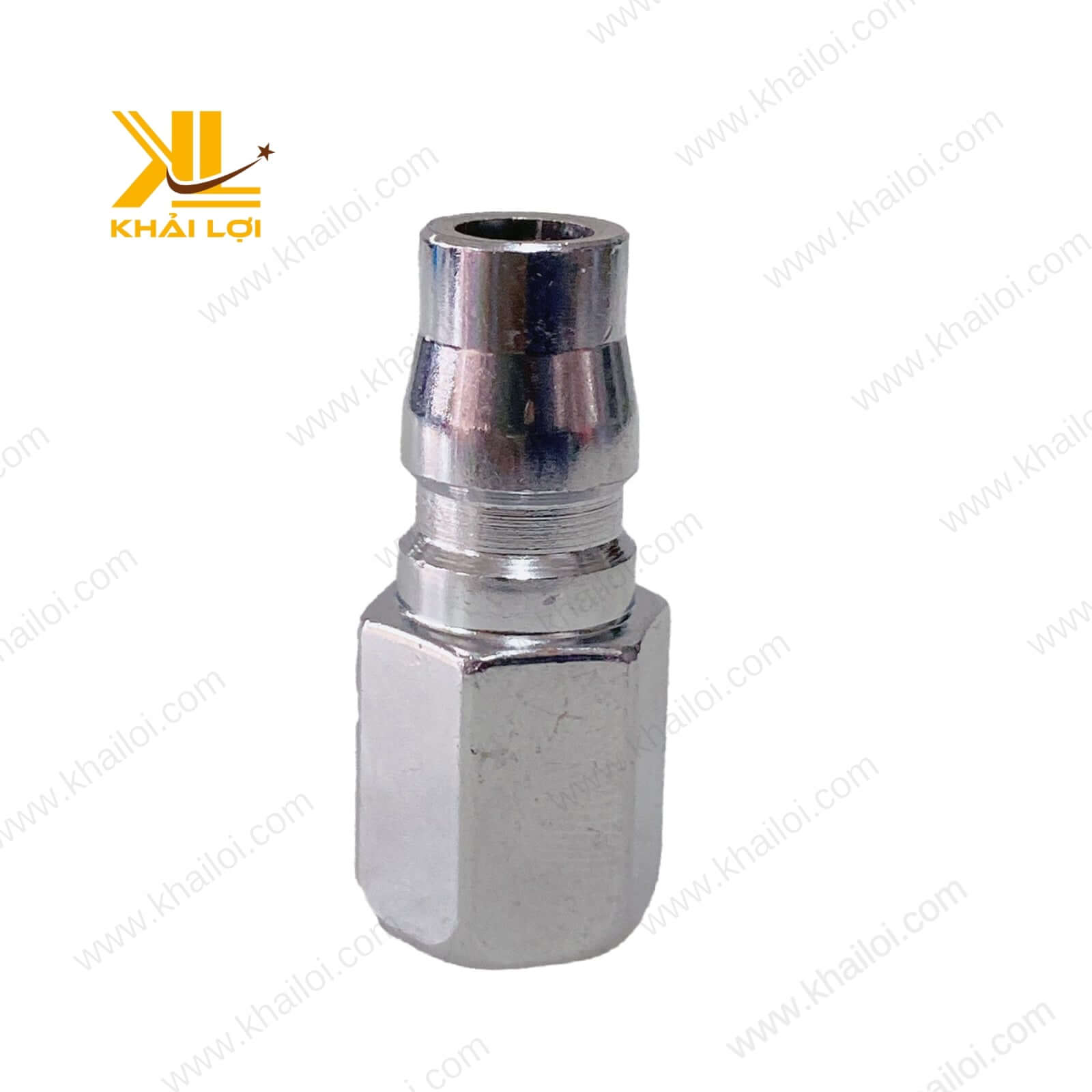

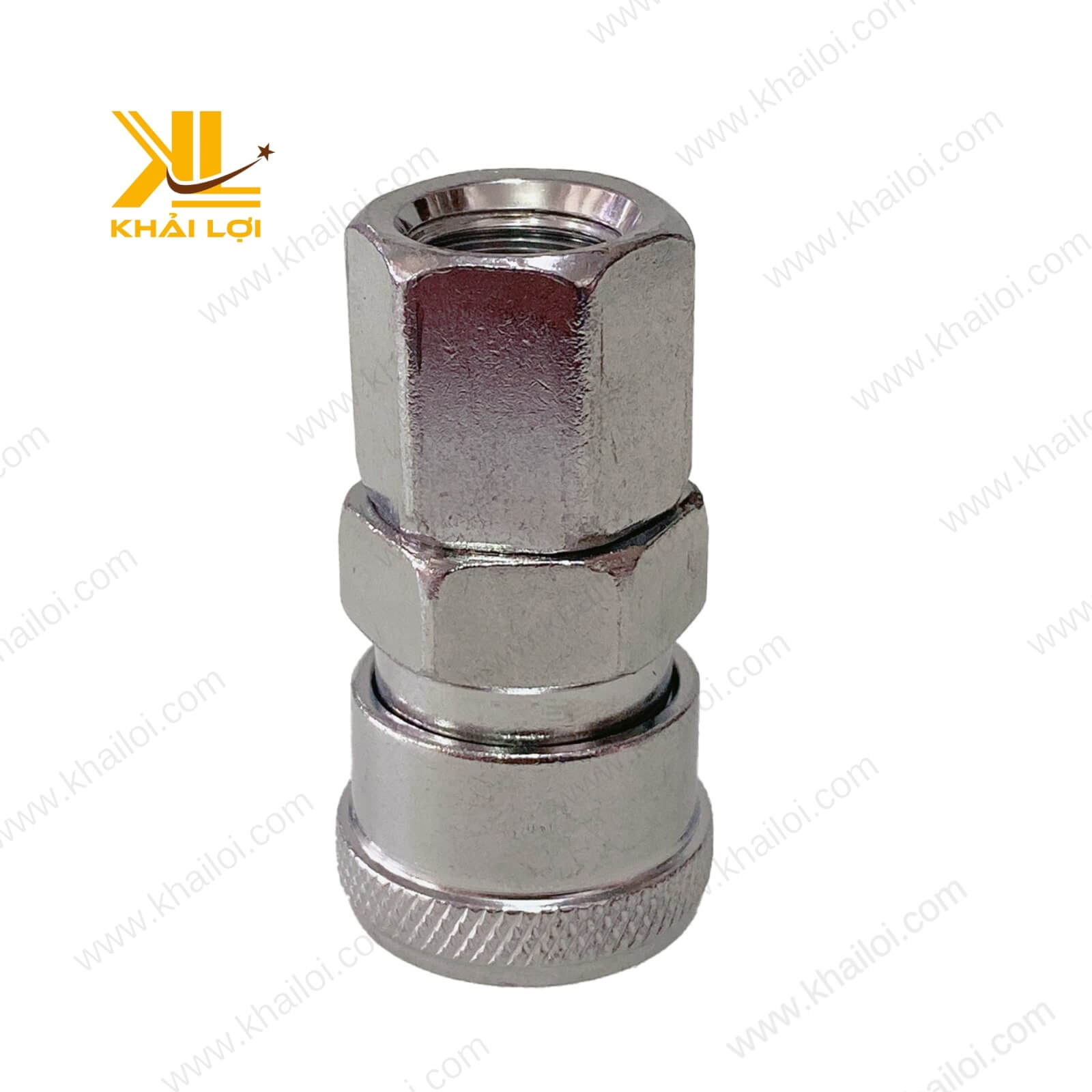

  • Ren trong (F): SF, PF.

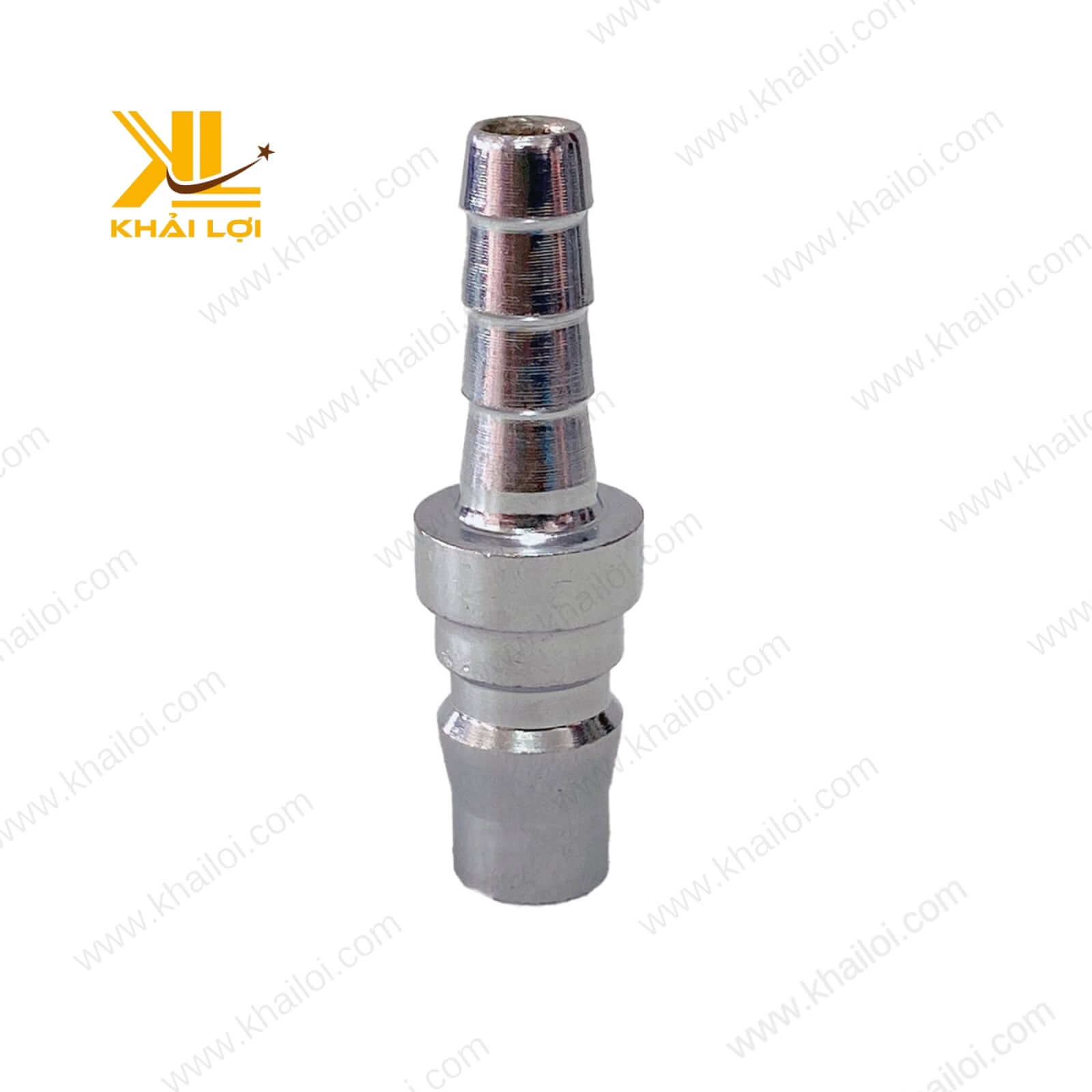

  • Đuôi chuột gắn ống mềm (H): SH, PH.

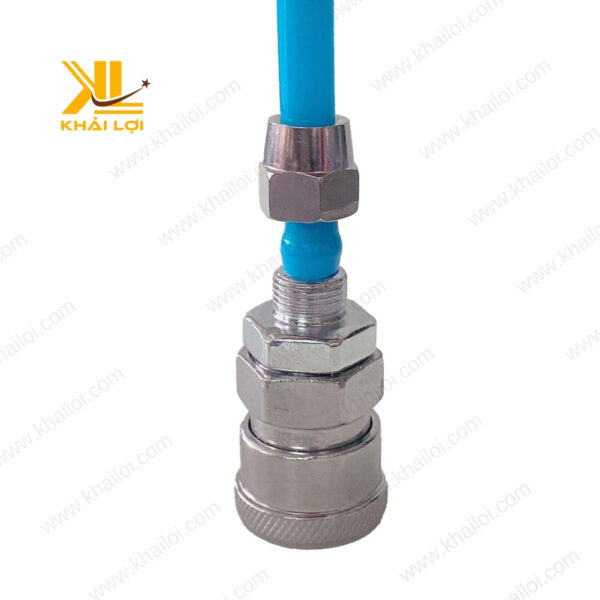

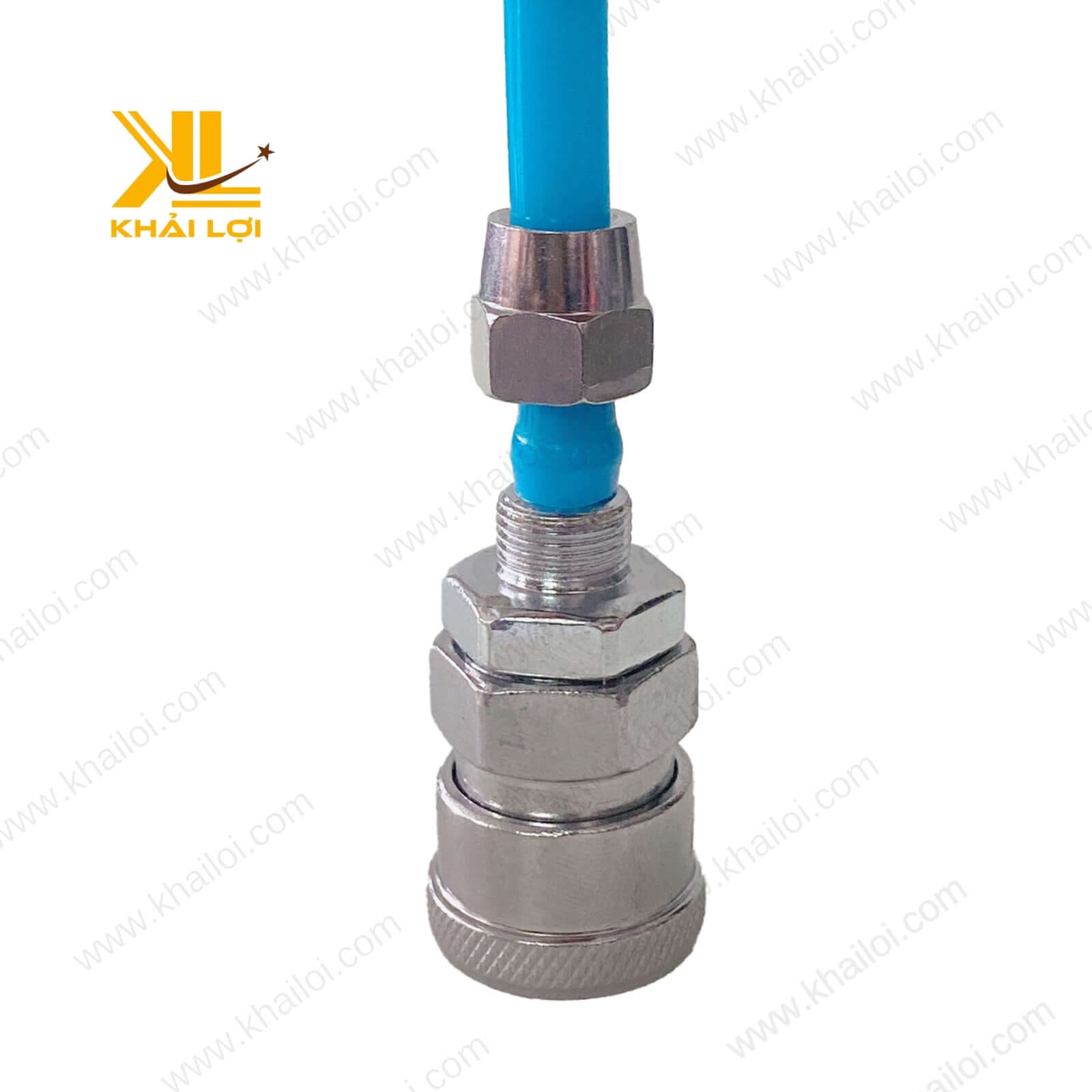

  • Đầu siết ống (P): SP, PP.
• Tình trạng: Hàng mới 100%, nhập khẩu chính hãng.
• Xuất xứ: Trung Quốc.
• Phân phối: Vật Tư Công Nghiệp Khải Lợi.

Cấu Tạo Chi Tiết Của Đầu Nối Hơi Nhanh Khí Nén PVN

Đầu Nối Hơi Nhanh Khí Nén PVN được thiết kế thông minh với các bộ phận được gia công chính xác, đảm bảo khả năng vận hành bền bỉ và hiệu quả.

Thân chính (Body): Đây là bộ phận lớn nhất, bao bọc toàn bộ cơ cấu bên trong. Thân được làm từ sắt hoặc thép chất lượng cao, bề mặt được xử lý bằng cách mạ kẽm hoặc chrome. Lớp mạ này không chỉ mang lại vẻ ngoài sáng bóng, chuyên nghiệp mà còn tạo ra một lớp bảo vệ vững chắc, giúp chống lại quá trình oxy hóa, gỉ sét và các tác động ăn mòn từ môi trường làm việc.

Vỏ trượt (Sleeve): Là bộ phận có thể di chuyển dọc theo thân chính của đầu nối cái. Khi kéo vỏ trượt về phía sau, cơ cấu khóa bi bên trong sẽ được giải phóng, cho phép đầu đực được lắp vào hoặc tháo ra một cách dễ dàng. Khi thả ra, vỏ trượt tự động trở về vị trí ban đầu nhờ lực đẩy của lò xo, khóa chặt đầu đực.

Lò xo khóa (Locking Spring): Được làm từ thép có độ đàn hồi cao, lò xo là bộ phận tạo ra lực đẩy để giữ cho vỏ trượt và bi lăn luôn ở vị trí khóa. Lò xo đảm bảo kết nối luôn chắc chắn, không bị bung ra đột ngột dưới tác động của áp suất khí hoặc rung động trong quá trình làm việc.

Bi lăn thép (Steel Balls): Thường có từ 4 đến 6 viên bi thép nhỏ, được đặt trong các rãnh bên trong thân đầu nối cái. Khi đầu đực được cắm vào, các viên bi này sẽ lăn vào một rãnh tương ứng trên đầu đực và bị giữ lại bởi vỏ trượt, tạo ra một cơ chế khóa an toàn và cực kỳ chắc chắn.

Đầu kết nối: Phần này quyết định cách đầu nối sẽ được lắp đặt vào hệ thống. Tùy thuộc vào model sản phẩm, đầu kết nối có thể là ren trong, ren ngoài, đuôi chuột (để gắn trực tiếp vào ống mềm) hoặc dạng đầu siết ống (cung cấp kết nối vững chắc hơn cho các loại ống cứng).

Gioăng làm kín (Seal): Thường được làm từ cao su tổng hợp (NBR – Nitrile Butadiene Rubber), có khả năng chịu dầu và chịu mài mòn tốt. Gioăng được đặt ở đầu nối cái, có nhiệm vụ tạo ra một vòng đệm kín khít khi đầu đực được cắm vào, ngăn chặn tuyệt đối hiện tượng rò rỉ khí nén.

Nguyên Lý Hoạt Động Của Đầu Nối Hơi Nhanh Khí Nén PVN

Nguyên lý hoạt động của Đầu Nối Hơi Nhanh Khí Nén PVN dựa trên cơ chế khóa bi và lò xo, cho phép thao tác kết nối và ngắt kết nối diễn ra trong tích tắc.

Khi kết nối: Người dùng chỉ cần đẩy thẳng đầu đực (plug) vào đầu cái (socket). Đầu của plug sẽ đẩy các viên bi lăn vào trong, ép lò xo lại. Khi plug vào đúng vị trí, các viên bi sẽ lọt vào rãnh khóa trên thân plug, và ngay lập tức, lò xo sẽ đẩy vỏ trượt về phía trước, giữ chặt các viên bi tại vị trí này. Quá trình này tạo ra một kết nối kín và vững chắc, sẵn sàng cho việc truyền dẫn khí nén.

Khi ngắt kết nối: Người dùng chỉ cần dùng một tay kéo vỏ trượt của đầu cái về phía sau. Hành động này sẽ tạo ra một khoảng trống, cho phép các viên bi lăn thoát ra khỏi rãnh khóa của đầu đực. Lúc này, đầu đực được giải phóng và có thể dễ dàng rút ra khỏi đầu cái. Một số model cao cấp còn tích hợp van tự động đóng, khi ngắt kết nối, van này sẽ ngay lập tức chặn dòng khí từ nguồn, đảm bảo an toàn và tránh lãng phí khí.

Chức Năng Của Đầu Nối Hơi Nhanh Khí Nén PVN

Đầu Nối Hơi Nhanh Khí Nén PVN thực hiện nhiều chức năng quan trọng nhằm tối ưu hóa hoạt động của hệ thống khí nén.

Kết nối và ngắt kết nối nhanh: Đây là chức năng cốt lõi, cho phép người dùng thay đổi dụng cụ hoặc kết nối các đoạn ống một cách nhanh chóng mà không cần bất kỳ dụng cụ hỗ trợ nào, giúp tăng tính linh hoạt và giảm thời gian chết trong sản xuất.

Truyền dẫn khí nén hiệu quả: Thiết kế bên trong của đầu nối được tối ưu hóa để giảm thiểu sự nhiễu loạn dòng khí, đảm bảo tổn thất áp suất ở mức thấp nhất, giúp khí nén được truyền đi với năng lượng tối đa.

Đảm bảo độ kín tuyệt đối: Nhờ hệ thống gioăng làm kín chất lượng cao và cơ chế khóa chính xác, sản phẩm ngăn chặn hoàn toàn hiện tượng rò rỉ khí, giúp tiết kiệm năng lượng và duy trì áp suất ổn định trong toàn hệ thống.

Tăng cường an toàn lao động: Việc loại bỏ rò rỉ khí giúp giảm nguy cơ tai nạn. Cơ chế khóa chắc chắn ngăn ngừa tình trạng ống dẫn bị văng ra đột ngột do áp suất cao, một tình huống có thể gây nguy hiểm cho người vận hành.

Bảo vệ thiết bị: Bằng cách cung cấp một dòng khí ổn định và ngăn chặn sự sụt áp đột ngột, đầu nối nhanh góp phần bảo vệ các thiết bị đầu cuối như xi lanh, van, súng hơi khỏi các hư hỏng do áp suất không ổn định gây ra.

Hướng Dẫn Lắp Đặt Đầu Nối Hơi Nhanh Khí Nén PVN

Việc lắp đặt đúng cách sẽ đảm bảo hiệu suất và độ bền tối đa cho sản phẩm.

Bước 1: Chuẩn bị: Xác định đúng kích cỡ ren hoặc đường kính ống của hệ thống. Chọn loại đầu nối PVN (SM, PF, SH, SP, v.v.) có kiểu kết nối tương ứng. Đối với các kết nối ren, chuẩn bị thêm băng tan (keo lụa) để tăng cường độ kín.

Bước 2: Vệ sinh điểm kết nối: Làm sạch bề mặt ren trên đường ống hoặc thiết bị. Đảm bảo không còn bụi bẩn, dầu mỡ hay các mảnh vụn có thể cản trở việc lắp đặt hoặc gây rò rỉ.

Bước 3: Thực hiện kết nối ren (Đối với model SM/PM/SF/PF): Quấn một lớp băng tan vừa đủ quanh phần ren ngoài theo chiều kim đồng hồ. Dùng tay vặn đầu nối vào cho đến khi cảm thấy chặt, sau đó dùng cờ lê siết thêm khoảng 1/4 đến 1/2 vòng. Tránh siết quá mạnh có thể làm hỏng ren.

Bước 4: Thực hiện kết nối ống (Đối với model SH/PH/SP/PP): Đối với đầu nối đuôi chuột (SH/PH), đẩy mạnh ống mềm vào phần đuôi chuột cho đến khi ngập hết các khấc. Sử dụng đai siết (cổ dê) để cố định chặt ống vào đầu nối. Đối với đầu siết ống (SP/PP), luồn ống qua đai ốc, cắm ống vào đầu nối và sau đó vặn chặt đai ốc để siết chặt ống.

Bước 5: Kiểm tra và vận hành thử: Sau khi lắp đặt, cấp khí vào hệ thống. Sử dụng nước xà phòng bôi lên điểm kết nối để kiểm tra xem có hiện tượng sủi bọt (rò rỉ khí) hay không. Nếu không có rò rỉ, hệ thống đã sẵn sàng để hoạt động.

Ứng Dụng Thực Tế Của Đầu Nối Hơi Nhanh Khí Nén PVN

Sản phẩm được ứng dụng rộng rãi và đa dạng trong nhiều lĩnh vực công nghiệp.

Ngành sản xuất và lắp ráp ô tô, xe máy: Sử dụng để kết nối các dụng cụ khí nén như súng xiết bu lông, súng bắn vít, máy mài, máy chà nhám.

Các garage sửa chữa và trung tâm chăm sóc xe: Cung cấp khí nén cho súng bơm lốp, súng phun sơn, súng xì khô và các thiết bị nâng hạ bằng khí nén.

Ngành chế biến gỗ và sản xuất nội thất: Dùng cho súng bắn đinh, súng ghim, máy phun sơn PU và các công cụ khác.

Ngành xây dựng: Kết nối các máy khoan bê tông, máy đục, máy phun vữa hoạt động bằng khí nén.

Ngành dệt may, da giày: Cung cấp khí cho các máy may công nghiệp, máy ép nhiệt và các dây chuyền tự động.

Ngành thực phẩm và đồ uống: Sử dụng trong các hệ thống điều khiển van bằng khí nén, dây chuyền đóng gói, chiết rót tự động.

Câu Hỏi Thường Gặp (FAQ)

1. Đầu nối hơi nhanh PVN có tương thích với các thương hiệu khác không? Có. Sản phẩm được thiết kế theo tiêu chuẩn công nghiệp chung, có thể tương thích tốt với hầu hết các thiết bị và đầu nối từ các nhà sản xuất khác nhau.
2. Sản phẩm có dùng được trong môi trường có độ ẩm cao không? Có. Nhờ lớp mạ kẽm chống gỉ và thiết kế kín, đầu nối hoạt động ổn định trong các môi trường có độ ẩm tương đối cao.
3. Làm sao để chọn đúng loại đầu nối phù hợp? Bạn cần xác định rõ kiểu kết nối (ren trong/ngoài, siết ống, đuôi chuột), đường kính ống, và áp suất vận hành để lựa chọn model sản phẩm chính xác.
4. Có nên sử dụng keo ren khi lắp đầu nối khí? Chỉ nên sử dụng băng tan (keo lụa). Hạn chế dùng keo khóa ren dạng lỏng vì nó có thể gây khó khăn cho việc tháo lắp và bảo trì sau này.
5. Đầu nối hơi nhanh có thể dùng cho nước hoặc chất lỏng khác không? Không khuyến khích. Sản phẩm được thiết kế và tối ưu hóa chuyên dụng cho khí nén. Việc sử dụng cho chất lỏng có thể làm giảm tuổi thọ của gioăng và lò xo.
6. Tuổi thọ trung bình của sản phẩm là bao lâu? Tuổi thọ phụ thuộc vào tần suất sử dụng và điều kiện làm việc, nhưng trung bình một đầu nối được bảo quản tốt có thể hoạt động hiệu quả từ 1 đến 3 năm hoặc lâu hơn.
7. Hiện tượng rò rỉ khí khi kết nối là do đâu? Nguyên nhân phổ biến nhất là do gioăng làm kín bị mòn hoặc hỏng. Ngoài ra, có thể do kết nối không đúng khớp hoặc bề mặt đầu đực bị trầy xước.
8. Khải Lợi có hỗ trợ gia công đầu nối theo yêu cầu đặc biệt không? Có. Vật tư công nghiệp Khải Lợi nhận gia công theo mẫu yêu cầu với các vật liệu như inox hoặc đồng thau, thời gian thực hiện nhanh chóng.
9. Làm thế nào để phân biệt đầu đực và đầu cái? Đầu cái (socket) là đầu có vỏ trượt bên ngoài. Đầu đực (plug) là đầu có phần thân trơn để cắm vào đầu cái.
10. Sản phẩm có sẵn hàng tại Khải Lợi không? Có. Các dòng Đầu Nối Hơi Nhanh Khí Nén PVN phổ biến luôn có sẵn số lượng lớn tại kho của Khải Lợi, sẵn sàng đáp ứng nhu cầu giao hàng nhanh chóng của quý khách.

Kết Luận

Đầu Nối Hơi Nhanh Khí Nén PVN không chỉ là một phụ kiện đơn thuần mà là một thành phần thiết yếu, mang lại giá trị to lớn cho bất kỳ hệ thống khí nén công nghiệp nào.

Với khả năng kết nối linh hoạt, độ bền vượt trội, và sự an toàn đáng tin cậy, sản phẩm giúp tối ưu hóa quy trình làm việc, tiết kiệm chi phí vận hành và nâng cao năng suất một cách rõ rệt.

Được phân phối chính hãng bởi Vật Tư Công Nghiệp Khải Lợi, quý khách hàng có thể hoàn toàn yên tâm về chất lượng sản phẩm, sự đa dạng về mẫu mã cùng dịch vụ hỗ trợ kỹ thuật chuyên nghiệp.

Đây chính là giải pháp kết nối hoàn hảo, đáp ứng những yêu cầu khắt khe nhất của các ứng dụng công nghiệp hiện đại.
