Ngã Ba Nối Ống Khí Ren Hong INOX (Ống 4 Ren M5)

Ngã Ba Nối Ống Khí Ren Hong INOX (Ống 4 Ren M5) – Giải Pháp Phân Nhánh Khí Nén Nhanh Chóng và Chính Xác

Giới Thiệu Sản Phẩm Ngã Ba Nối Ống Khí Ren Hong INOX (Ống 4 Ren M5)

Ngã Ba Nối Ống Khí Ren Hong INOX (Ống 4 Ren M5) là một phụ kiện khí nén chuyên dụng, được thiết kế tinh xảo để mang lại giải pháp kết nối và phân nhánh hiệu quả cho các hệ thống khí nén yêu cầu sự nhỏ gọn, nhanh chóng và chính xác.

Được phân phối bởi Vật Tư Công Nghiệp Khải Lợi, sản phẩm này là sự kết hợp hoàn hảo giữa công nghệ nối nhanh (push-to-connect) và vật liệu inox cao cấp, cho phép người dùng kết nối các đường ống khí 4mm chỉ bằng một thao tác đẩy đơn giản, đồng thời cung cấp một cổng ren M5 vững chắc để lắp đặt vào các thiết bị khác.

Trong xu hướng tự động hóa và thu nhỏ hóa thiết bị công nghiệp, nhu cầu về các phụ kiện kết nối vừa phải đảm bảo độ tin cậy, vừa phải tiết kiệm không gian và thời gian lắp đặt ngày càng trở nên cấp thiết.

Ngã ba ren hong inox ra đời để đáp ứng chính xác nhu cầu đó, loại bỏ hoàn toàn các thao tác vặn siết phức tạp, giúp tăng tốc độ lắp ráp và bảo trì hệ thống một cách đáng kể.

Sản phẩm được chế tạo từ vật liệu inox chống gỉ, đảm bảo hoạt động bền bỉ ngay cả trong các môi trường có độ ẩm cao hoặc các yêu cầu vệ sinh khắt khe như ngành thực phẩm và dược phẩm.

Với khả năng chịu được áp suất làm việc lên đến 15 bar, đây là lựa chọn lý tưởng cho một loạt các ứng dụng từ lắp ráp điện tử, robot công nghiệp đến các máy móc chế tạo chính xác.

Vật Tư Công Nghiệp Khải Lợi cam kết mang đến sản phẩm Ngã Ba Nối Ống Khí Ren Hong INOX (Ống 4 Ren M5) với chất lượng vượt trội, thiết kế thông minh và hiệu suất đáng tin cậy.

Chúng tôi luôn sẵn sàng cung cấp các giải pháp kỹ thuật tối ưu, giúp khách hàng nâng cao hiệu quả sản xuất và đảm bảo sự vận hành ổn định cho hệ thống của mình.

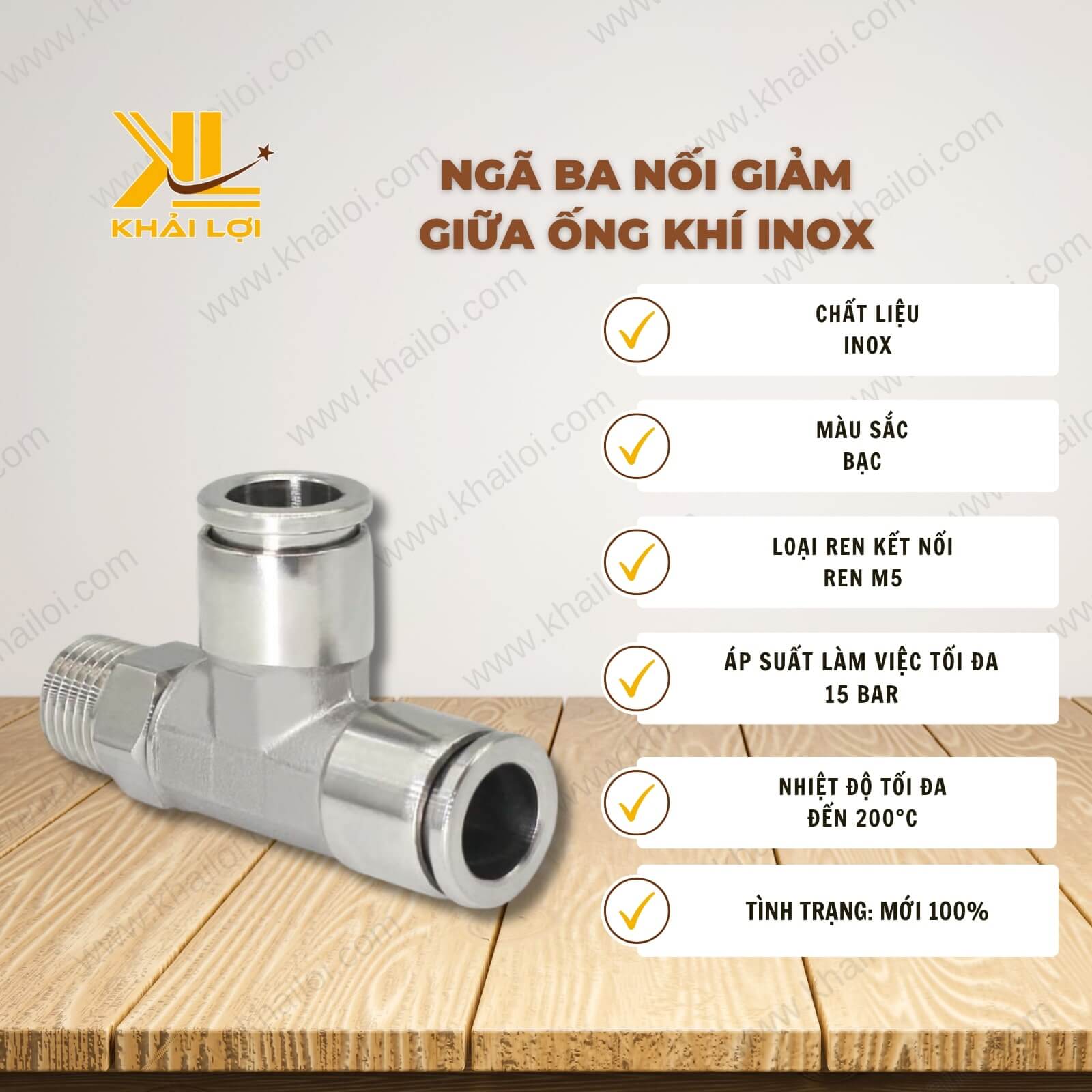

Thông Số Kỹ Thuật Chi Tiết Ngã Ba Nối Ống Khí Ren Hong INOX

• Chất liệu thân: Inox 304/316 chất lượng cao, chống ăn mòn và gỉ sét.
• Kiểu kết nối: Ngã ba (Union Tee).
  • 2 đầu nối nhanh (Push-in/One-touch) cho ống khí nén.
  • 1 cổng ren ngoài (Male Thread) ở hông.
• Kích thước ống tương thích: Dành cho ống khí có đường kính ngoài 4mm.
• Kích thước ren kết nối: Ren ngoài M5 (Metric).
• Áp suất làm việc tối đa: 15 bar (1.5 MPa).
• Áp suất chân không: -1 bar (-100 kPa).
• Nhiệt độ làm việc: -20°C đến 200°C (tùy thuộc vào vật liệu vòng đệm).
• Lưu chất phù hợp: Khí nén, chân không, nước (trong điều kiện cho phép).
• Loại ống khí tương thích: PU (Polyurethane), PA (Polyamide/Nylon), PE (Polyethylene).
• Tình trạng: Mới 100%.
• Phân phối: Vật Tư Công Nghiệp Khải Lợi.

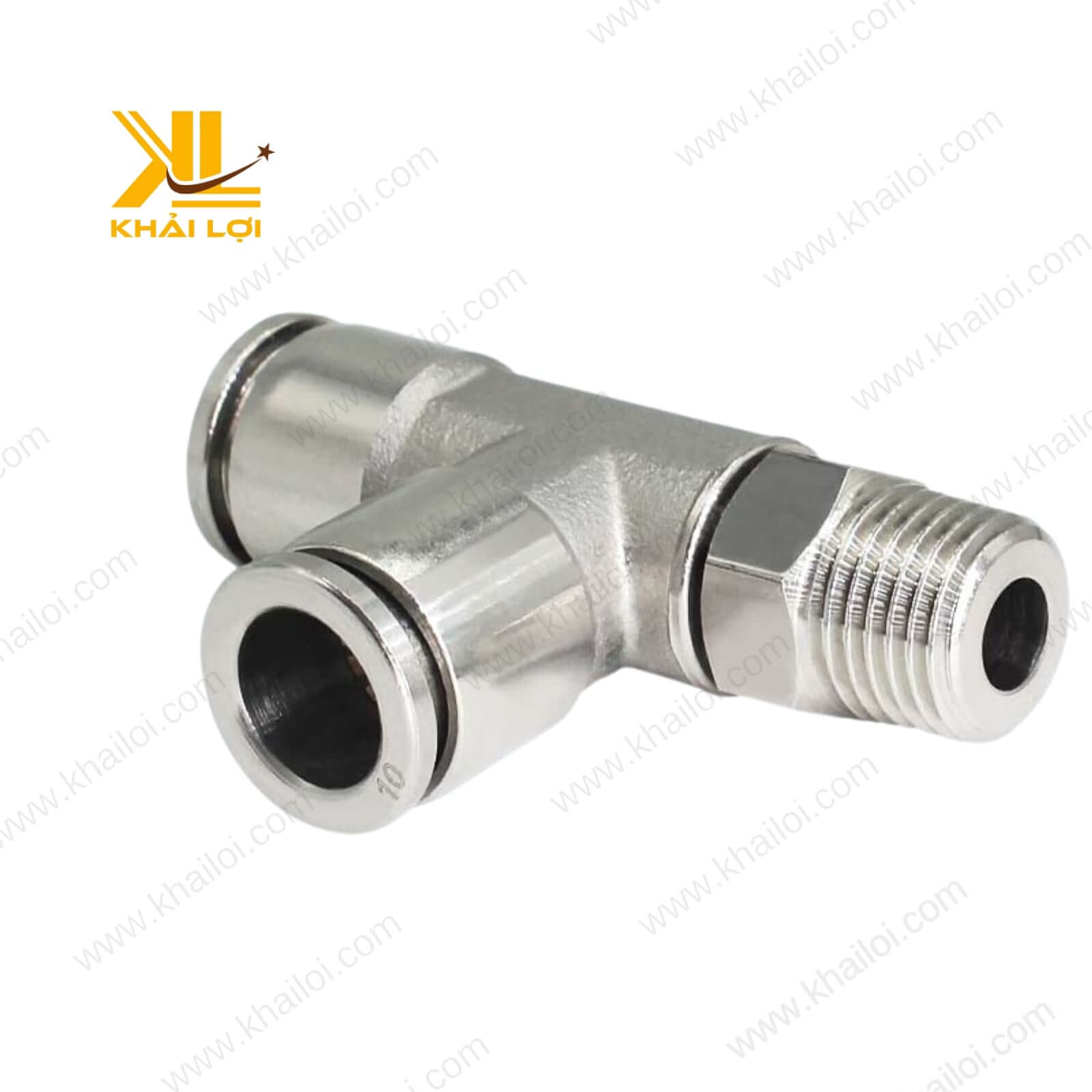

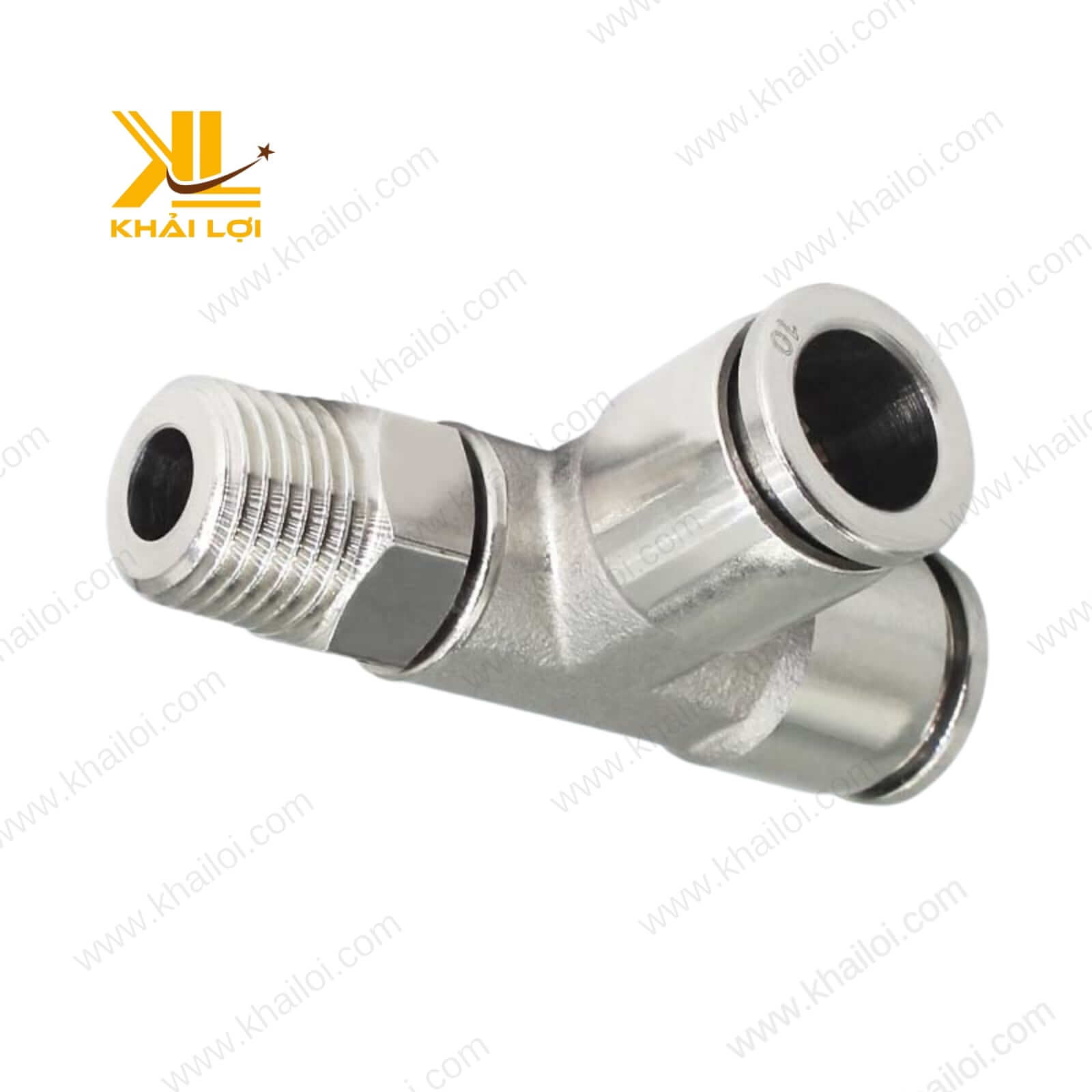

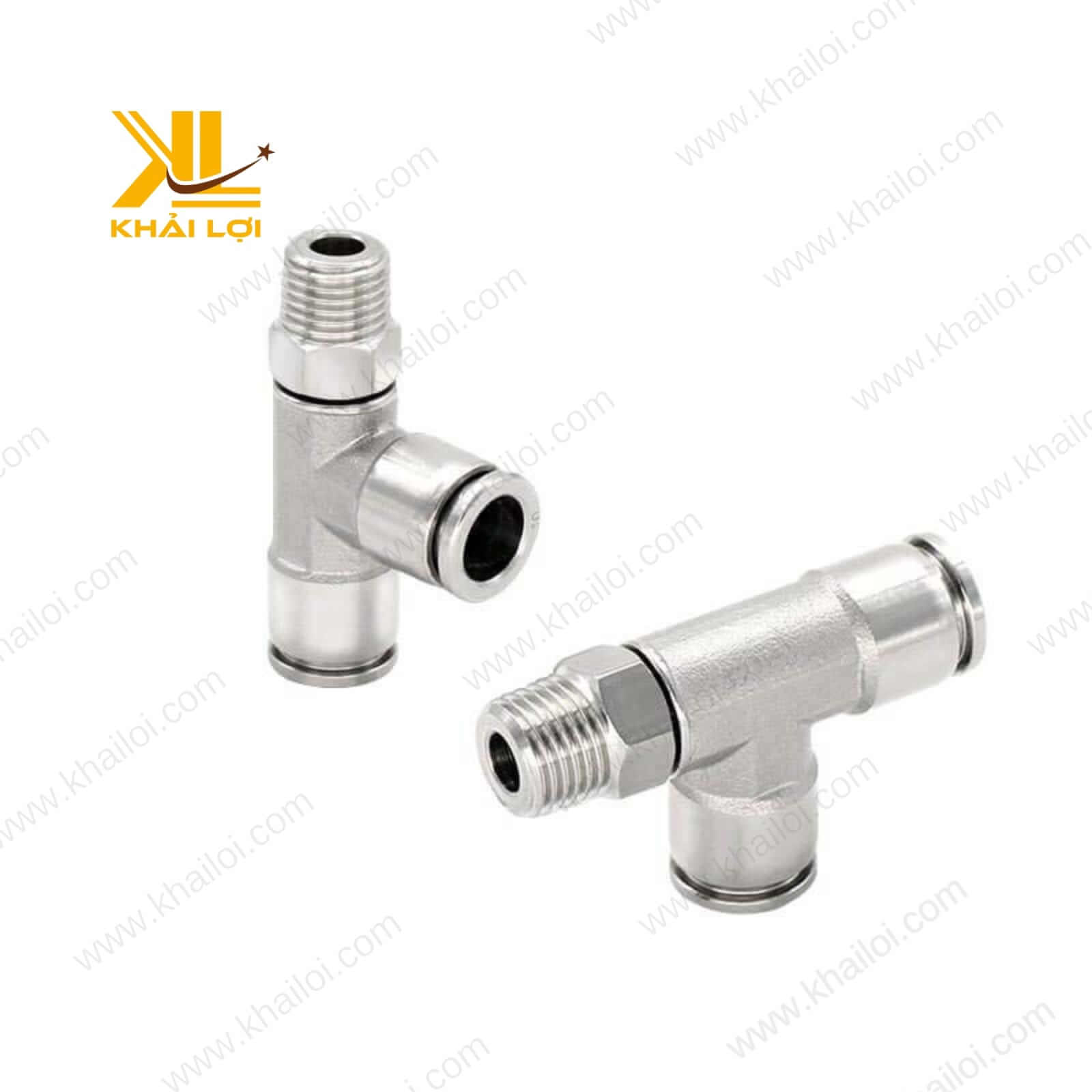

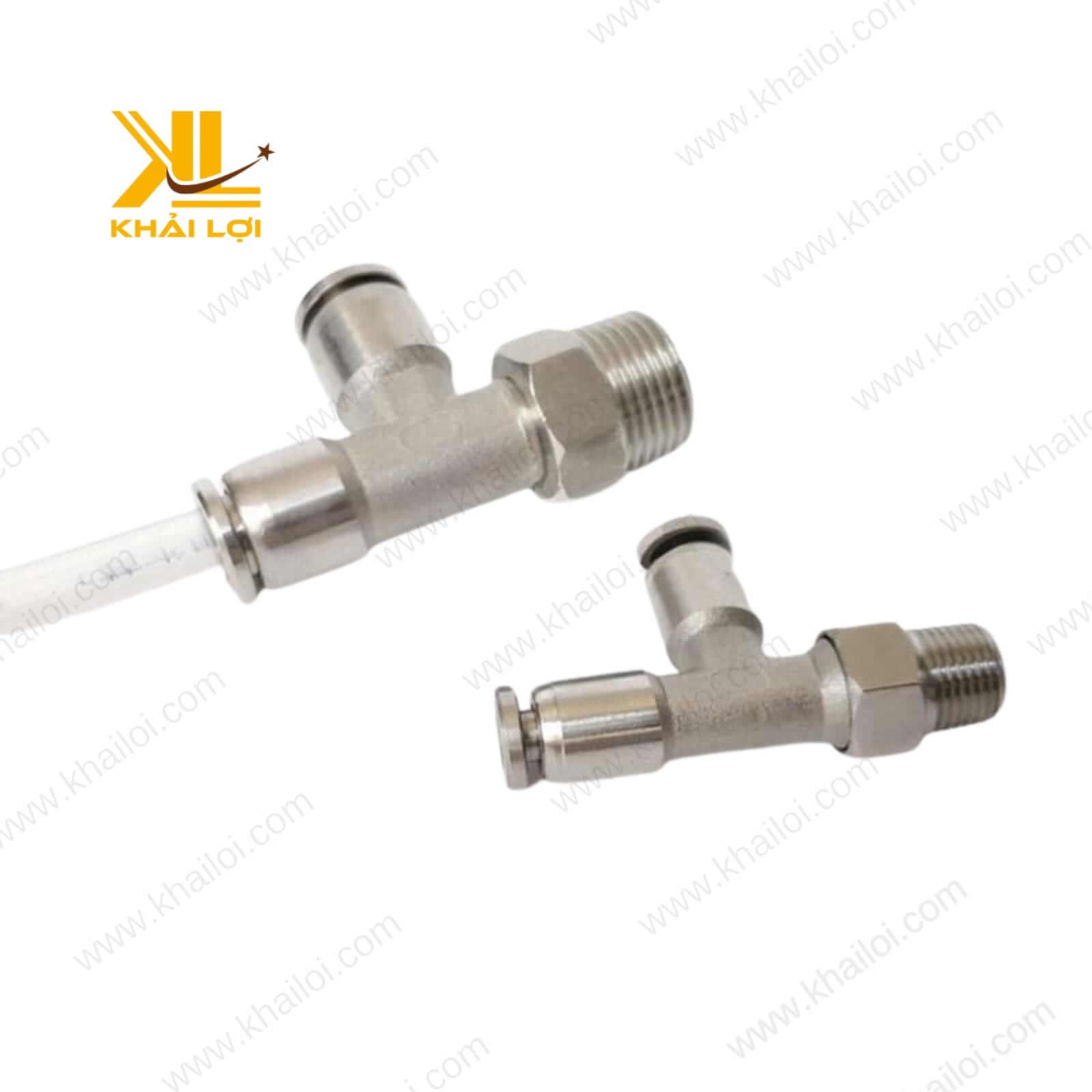

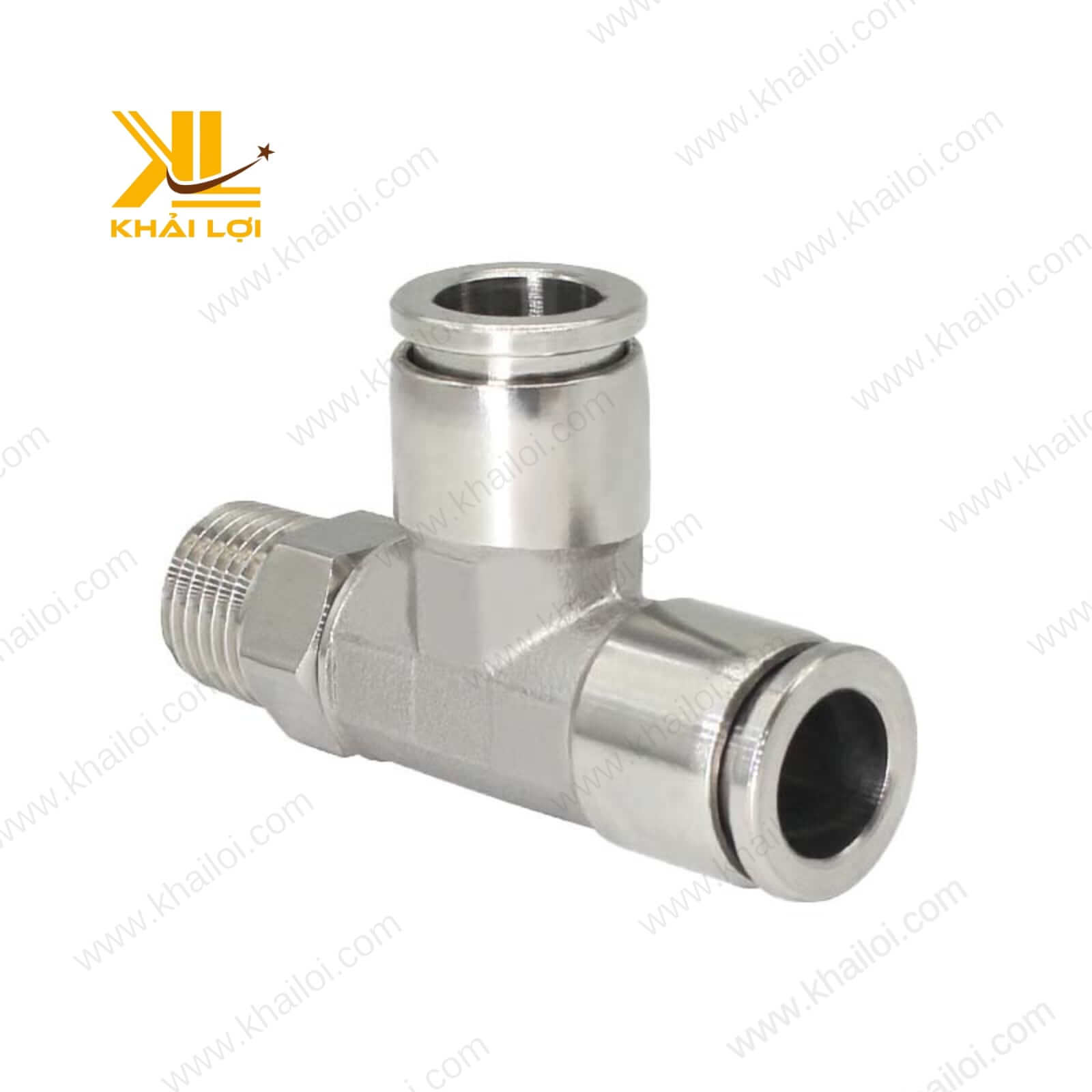

Cấu Tạo Chi Tiết Và Cơ Chế Hoạt Động Thông Minh

Sự hiệu quả của Ngã Ba Nối Ống Khí Ren Hong INOX đến từ cấu tạo được tính toán kỹ lưỡng, đặc biệt là ở cơ chế nối nhanh.

1. Thân Ngã Ba: Được chế tạo từ một khối inox đặc, có hình dạng chữ T. Thân phụ kiện được gia công CNC chính xác để chứa các bộ phận bên trong và tạo ra các cổng kết nối đúng tiêu chuẩn, đảm bảo độ bền cơ học và khả năng chịu áp lực cao.

2. Cơ Cấu Nối Nhanh: Đây là bộ phận cốt lõi tạo nên sự tiện lợi của sản phẩm, bao gồm:

• Vòng Kẹp: Một vòng kim loại mỏng bằng inox với nhiều răng cưa nhỏ hướng vào trong. Các răng cưa này cho phép ống đi vào dễ dàng nhưng sẽ siết chặt lại, ngăn không cho ống bị tuột ra dưới tác động của áp suất.
• Vòng Đệm Làm Kín: Nằm bên trong vòng kẹp, vòng đệm cao su có nhiệm vụ ôm sát lấy bề mặt ngoài của ống khí, tạo ra một lớp bịt kín hoàn hảo, ngăn chặn khí nén rò rỉ ra ngoài.
• Vòng Nhả: Là một vòng bằng nhựa hoặc inox ở miệng đầu nối. Khi người dùng nhấn vào vòng này, nó sẽ ép và mở các răng cưa của vòng kẹp, giải phóng ống khí và cho phép rút ra một cách dễ dàng.

3. Cổng Ren Hong M5: Nằm ở vị trí vuông góc với hai đầu nối nhanh, cổng này có ren ngoài M5. Nó được dùng để vặn trực tiếp ngã ba vào thân của các thiết bị khác như van điện từ, xi lanh, bộ lọc hoặc các tấm manifold phân phối khí, tạo ra một điểm kết nối cố định và vững chắc.

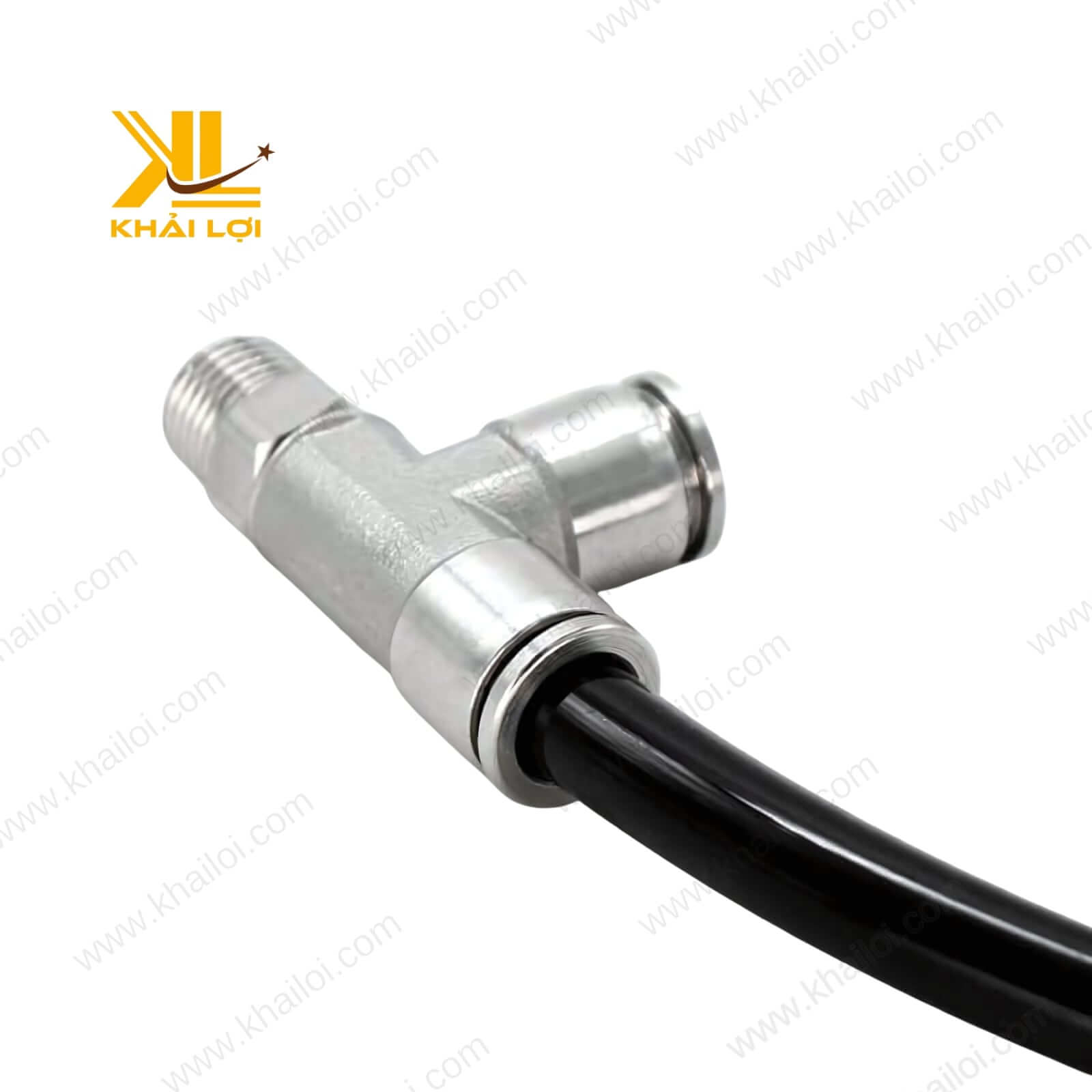

Nguyên lý hoạt động: Khi ống khí 4mm được cắt vuông góc và đẩy thẳng vào đầu nối, nó sẽ trượt qua vòng nhả, ép nhẹ vòng kẹp và đi sâu vào qua vòng đệm làm kín.

Ngay khi lực đẩy dừng lại, áp suất khí và thiết kế của vòng kẹp sẽ khiến các răng cưa bám chặt vào thân ống, khóa nó lại một cách an toàn. Để tháo ra, chỉ cần nhấn đều vòng nhả vào trong và đồng thời kéo ống ra.

Chức Năng Chính Và Lợi Ích Vận Hành

Ngã Ba Nối Ống Khí Ren Hong INOX cung cấp nhiều chức năng vượt trội so với các loại phụ kiện truyền thống.

Kết Nối Tức Thì: Loại bỏ hoàn toàn việc sử dụng cờ lê hay bất kỳ dụng cụ nào để kết nối ống khí. Thao tác đẩy và nhấn đơn giản giúp giảm thời gian lắp ráp xuống nhiều lần, tăng năng suất lao động.

Phân Nhánh Dòng Khí Gọn Gàng: Cho phép chia một nguồn khí duy nhất thành hai nhánh một cách hiệu quả tại chính điểm kết nối với thiết bị, giúp hệ thống đường ống trở nên ngăn nắp, giảm thiểu sự chằng chịt.

Tạo Điểm Nối Cố Định và Linh Hoạt: Cổng ren M5 tạo ra một liên kết cơ khí chắc chắn với thân máy, trong khi hai đầu nối nhanh cho phép các đường ống khí được kết nối và thay đổi một cách linh hoạt.

Tối Ưu Hóa Không Gian: Thiết kế nhỏ gọn của ngã ba M5 là lý tưởng cho các ứng dụng trong không gian hạn hẹp, chẳng hạn như bên trong các tủ điều khiển, trên các bo mạch hoặc trên các cánh tay robot.

Đảm Bảo Dòng Chảy Ổn Định: Thiết kế bên trong của phụ kiện được tối ưu hóa để giảm thiểu tổn thất áp suất, đảm bảo dòng khí được phân phối đến các thiết bị một cách hiệu quả nhất.

Quy Trình Sản Xuất Hiện Đại

Chất lượng của mỗi ngã ba ren hong được đảm bảo thông qua một quy trình sản xuất nghiêm ngặt.

1. Lựa Chọn Vật Liệu: Sử dụng phôi inox 304 hoặc 316 đạt chuẩn, kiểm tra thành phần hóa học bằng máy quang phổ để đảm bảo độ tinh khiết và đặc tính chống ăn mòn.
2. Gia Công Thân CNC: Phôi inox được đưa vào máy tiện và phay CNC đa trục. Máy sẽ tự động gia công thân ngã ba, tạo hình các cổng kết nối và tiện ren ngoài M5 với độ chính xác cao nhất.
3. Sản Xuất Các Chi Tiết Phụ: Vòng kẹp, vòng nhả và các bộ phận khác được sản xuất riêng trên các dây chuyền chuyên dụng, đảm bảo tính đồng nhất.
4. Lắp Ráp: Các thành phần được lắp ráp lại với nhau trong một môi trường sạch. Vòng đệm O-ring được bôi một lớp mỡ silicon mỏng để bảo quản và dễ lắp đặt.
5. Kiểm Tra Chất Lượng 100%: Mỗi sản phẩm hoàn thiện đều phải trải qua các bài kiểm tra quan trọng:
   • Kiểm tra rò rỉ: Phụ kiện được kết nối với ống và ngâm trong nước dưới áp suất cao để phát hiện bất kỳ bọt khí nào.
   • Kiểm tra lực giữ: Kiểm tra lực kéo cần thiết để làm tuột ống ra khỏi đầu nối khi không nhấn vòng nhả, đảm bảo nó đáp ứng tiêu chuẩn an toàn.
   • Kiểm tra kích thước: Dùng các thiết bị đo lường chính xác như dưỡng ren, thước kẹp điện tử để kiểm tra lại kích thước ren M5 và đường kính lỗ cắm ống.

Hướng Dẫn Sử Dụng Và Bảo Trì

Để sản phẩm hoạt động hiệu quả và bền bỉ, người dùng cần tuân thủ một vài hướng dẫn đơn giản.

Hướng Dẫn Lắp Đặt:

• Cắt ống: Sử dụng dao cắt ống chuyên dụng để có một mặt cắt phẳng và vuông góc. Mặt cắt chéo hoặc có gờ sắc có thể làm hỏng vòng đệm và gây rò rỉ.
• Lắp ống: Đẩy mạnh và dứt khoát ống vào sâu bên trong đầu nối cho đến khi cảm thấy ống đã đi qua vòng đệm và chạm đáy.
• Kiểm tra: Kéo nhẹ ống để chắc chắn rằng vòng kẹp đã bám chặt.
• Vặn ren: Vặn cổng ren M5 vào thiết bị bằng tay, sau đó dùng cờ lê phù hợp siết nhẹ với lực vừa phải.

Hướng Dẫn Tháo Ống:

• Đảm bảo hệ thống đã được ngắt áp suất hoàn toàn.
• Dùng ngón tay nhấn đều và giữ vòng nhả.
• Trong khi đang giữ vòng nhả, kéo ống thẳng ra khỏi đầu nối.

Lưu Ý Bảo Trì:

• Kiểm tra định kỳ: Thường xuyên kiểm tra các điểm nối xem có dấu hiệu rò rỉ khí hay không.
• Giữ sạch ống: Bề mặt của ống khí tại điểm kết nối phải luôn sạch sẽ, không bị trầy xước sâu vì vết xước có thể tạo ra đường rò rỉ qua vòng đệm.
• Vệ sinh bề ngoài: Lau chùi phụ kiện bằng vải mềm. Tránh dùng các hóa chất tẩy rửa mạnh có thể làm hỏng vòng đệm O-ring.

Ưu Điểm Vượt Trội So Với Phụ Kiện Truyền Thống

• Tốc độ: Thời gian lắp đặt và tháo dỡ được rút ngắn đáng kể, đặc biệt hữu ích trong các dây chuyền sản xuất hoặc khi cần thay thế nhanh thiết bị.
• Độ tin cậy: Mặc dù lắp đặt nhanh, cơ cấu kẹp và làm kín vẫn đảm bảo một kết nối cực kỳ chắc chắn và kín khí, chịu được rung động nhẹ.
• Chống ăn mòn: Vật liệu inox cao cấp giúp sản phẩm miễn nhiễm với gỉ sét và chống lại sự ăn mòn của nhiều loại hóa chất, phù hợp cho môi trường sạch và khắc nghiệt.
• Thẩm mỹ và nhỏ gọn: Thiết kế hiện đại, sáng bóng và kích thước nhỏ gọn của phụ kiện giúp nâng cao tính chuyên nghiệp và thẩm mỹ cho máy móc, thiết bị.
• Tái sử dụng nhiều lần: Có thể kết nối và ngắt kết nối ống nhiều lần mà không làm giảm hiệu suất của phụ kiện, miễn là ống và phụ kiện không bị hư hại.

So Sánh Với Đầu Nối Siết Ống

Đầu Nối Nhanh:

• Điểm mạnh: Cực kỳ nhanh chóng, không cần dụng cụ, lý tưởng cho các ứng dụng cần lắp ráp và tháo gỡ thường xuyên.
• Điểm yếu: Nhạy cảm hơn với các vết trầy xước trên bề mặt ống. Lực giữ ống có thể thấp hơn một chút so với đầu nối siết.

Đầu Nối Siết Ống:

• Điểm mạnh: Tạo ra một liên kết cơ khí cực kỳ vững chắc, chịu được rung động mạnh và áp suất cao hơn. Ít nhạy cảm với chất lượng bề mặt ống.
• Điểm yếu: Lắp đặt chậm hơn, yêu cầu sử dụng cờ lê để siết. Việc tháo lắp nhiều lần có thể làm hỏng vòng siết (ferrule) và yêu cầu thay thế.

Lựa chọn loại nào phụ thuộc vào ưu tiên của ứng dụng: tốc độ và sự tiện lợi (chọn nối nhanh) hay độ bền cơ học và khả năng chống rung tối đa (chọn nối siết).

Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp

• Sản xuất và lắp ráp linh kiện điện tử: Dùng trong các hệ thống khí nén của máy gắp và đặt, máy kiểm tra tự động, nơi cần các kết nối nhỏ gọn, chính xác để điều khiển các cơ cấu chấp hành nhỏ.
• Ngành chế tạo robot và tự động hóa: Lắp đặt trên các cánh tay robot để cung cấp khí cho các tay gắp khí nén, các xi lanh xoay hoặc các cảm biến.
• Ngành thực phẩm và dược phẩm: Sử dụng trong các máy đóng gói, máy chiết rót, máy dán nhãn, nơi yêu cầu vật liệu inox an toàn vệ sinh và kết nối nhanh để dễ dàng vệ sinh, bảo trì.
• Công nghiệp dệt may: Dùng trong các máy dệt, máy cắt tự động sử dụng khí nén để điều khiển các kim, dao cắt.
• Thiết bị y tế: Tích hợp trong các máy phân tích, máy thở, ghế nha khoa, nơi cần các kết nối khí sạch, không rò rỉ và có kích thước nhỏ.

Câu Hỏi Thường Gặp (FAQ)

1. “Ren hong” có nghĩa là gì? “Ren hong” là cách gọi thông thường để chỉ phụ kiện có cổng ren nằm ở bên hông (thân), vuông góc với hướng chính của các đầu nối khác.

2. Tôi có thể dùng phụ kiện này cho nước hoặc dầu không? Sản phẩm được thiết kế chủ yếu cho khí nén. Có thể sử dụng cho nước ở áp suất thấp, nhưng cần kiểm tra sự tương thích của vòng đệm O-ring với các loại chất lỏng khác như dầu.

3. Tại sao ống khí bị tuột ra dù tôi đã đẩy vào hết cỡ? Nguyên nhân có thể do vòng kẹp bên trong đã bị mòn, hoặc bề mặt ống khí quá trơn hoặc không đúng kích thước 4mm.

4. Loại ống nào tốt nhất để dùng với phụ kiện này? Ống PU (Polyurethane) là lựa chọn phổ biến nhất vì có độ mềm dẻo tốt. Ống PA (Nylon) cứng hơn và chịu được áp suất cao hơn.

5. Có cần bôi keo vào ren M5 khi lắp đặt không? Đối với ren M5, thường có một vòng đệm sẵn hoặc có thể sử dụng một lượng nhỏ keo khóa ren loại nhẹ để đảm bảo chống rung và kín khí.

6. Phụ kiện có bị ảnh hưởng bởi nhiệt độ môi trường không? Thân inox chịu được nhiệt độ rất rộng. Tuy nhiên, hiệu suất của vòng đệm O-ring có thể bị ảnh hưởng. Vòng NBR tiêu chuẩn hoạt động tốt đến khoảng 80-100°C, trong khi Viton có thể chịu được đến 200°C.

Kết Luận

Nếu bạn đang tìm kiếm một giải pháp kết nối chắc chắn và bền bỉ cho hệ thống khí nén của mình, Ngã ba nối ống khí ren hong INOX (Ống 4 Ren M5) phân phối bởi Khải Lợi chính là lựa chọn hoàn hảo.

Với sự kết hợp giữa thiết kế nối nhanh thông minh, vật liệu inox cao cấp và độ chính xác trong gia công, sản phẩm này không chỉ giúp đẩy nhanh tiến độ lắp đặt mà còn đảm bảo sự an toàn và ổn định lâu dài cho toàn bộ hệ thống.

Khải Lợi tự hào là đối tác đáng tin cậy, luôn đồng hành cùng sự phát triển của bạn.
