Ngã Tư Nối Ống Khí Nén PZA – Giải Pháp Phân Phối Khí Nén Linh Hoạt và Hiệu Quả

Giới Thiệu Chung Về Ngã Tư Nối Ống Khí Nén PZA

Trong thế giới của tự động hóa và các hệ thống khí nén công nghiệp, việc kết nối và phân phối dòng khí một cách nhanh chóng, an toàn và không rò rỉ là yếu tố nền tảng quyết định hiệu suất vận hành.

Ngã Tư Nối Ống Khí Nén PZA, hay còn gọi là đầu nối nhanh chữ thập, là một phụ kiện kỹ thuật được thiết kế để đáp ứng chính xác những yêu cầu này.

Được phân phối bởi Vật tư công nghiệp Khải Lợi, sản phẩm này không chỉ đơn thuần là một linh kiện nối, mà còn là một giải pháp thông minh giúp đơn giản hóa việc thiết kế mạch khí, tiết kiệm không gian và tối ưu hóa thời gian lắp đặt.

Với khả năng kết nối bốn đường ống khí nén một cách đồng bộ, ngã tư PZA đóng vai trò như một trung tâm phân phối nhỏ gọn, lý tưởng cho các ứng dụng cần chia một nguồn khí ra nhiều nhánh hoặc gộp nhiều dòng khí lại với nhau.

Được chế tạo từ vật liệu cao cấp và tích hợp cơ chế cắm nhanh tiện lợi, sản phẩm này đảm bảo độ kín tuyệt đối, độ bền cao và sự linh hoạt vượt trội, trở thành một phần không thể thiếu trong các dây chuyền sản xuất, hệ thống phun sương, robot công nghiệp và vô số ứng dụng khí nén khác.

Đầu Nối Khí Nén Dạng Cắm Nhanh (Push-in Fitting) Là Gì?

Đầu nối khí nén dạng cắm nhanh, hay còn gọi là push-to-connect hoặc push-in fitting, là một bước tiến vượt bậc trong công nghệ lắp ráp hệ thống khí nén.

Thay vì phải sử dụng các phương pháp truyền thống như siết ốc (compression fittings) hay dùng cổ dê (barbed fittings) vốn tốn nhiều thời gian và đòi hỏi dụng cụ, đầu nối cắm nhanh cho phép người dùng kết nối ống khí chỉ bằng một thao tác duy nhất: cắm thẳng ống vào đầu nối.

Cơ chế này hoạt động nhờ một móng kẹp bằng kim loại bên trong sẽ tự động bám chặt vào ống và một vòng đệm cao su sẽ làm kín mối nối. Khi cần tháo ra, người dùng chỉ cần nhấn vào một vòng nhả (release sleeve) và kéo ống ra một cách nhẹ nhàng.

Công nghệ này mang lại lợi ích to lớn về việc tiết kiệm thời gian lắp đặt và bảo trì, giảm thiểu lỗi do thao tác của con người và cho phép tháo lắp nhiều lần mà không làm hỏng ống hay đầu nối. Ngã tư PZA chính là một ứng dụng tiêu biểu và hiệu quả của công nghệ này.

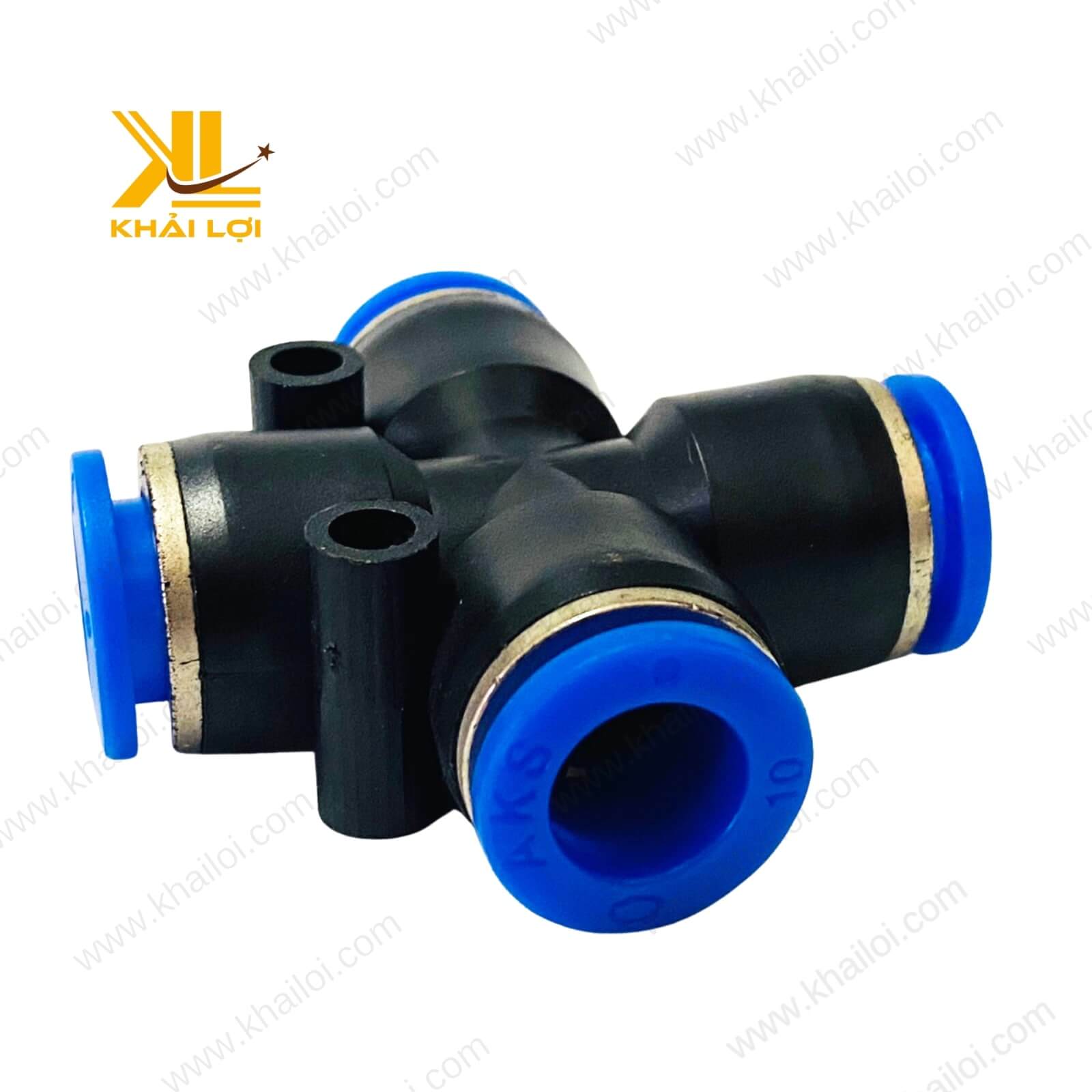

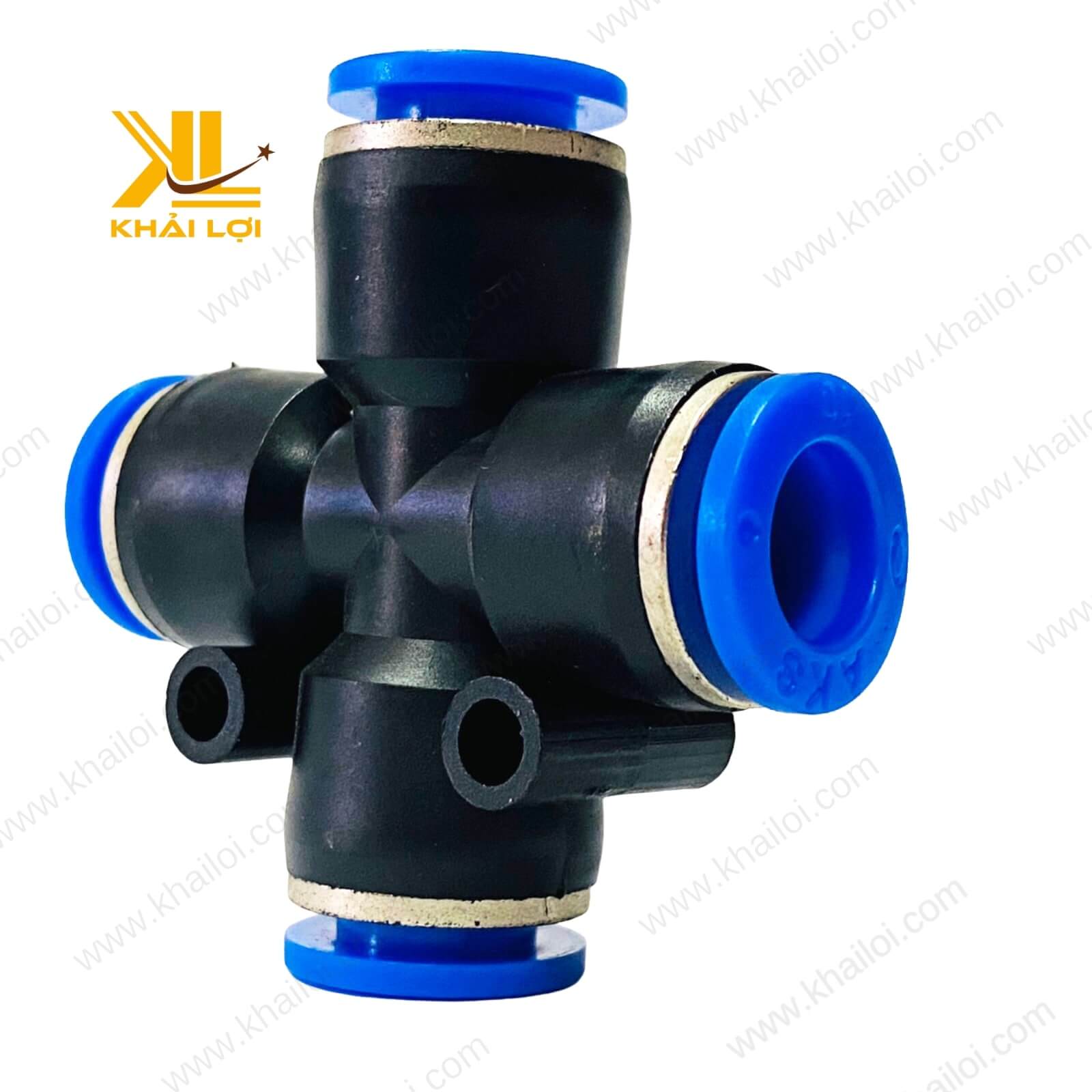

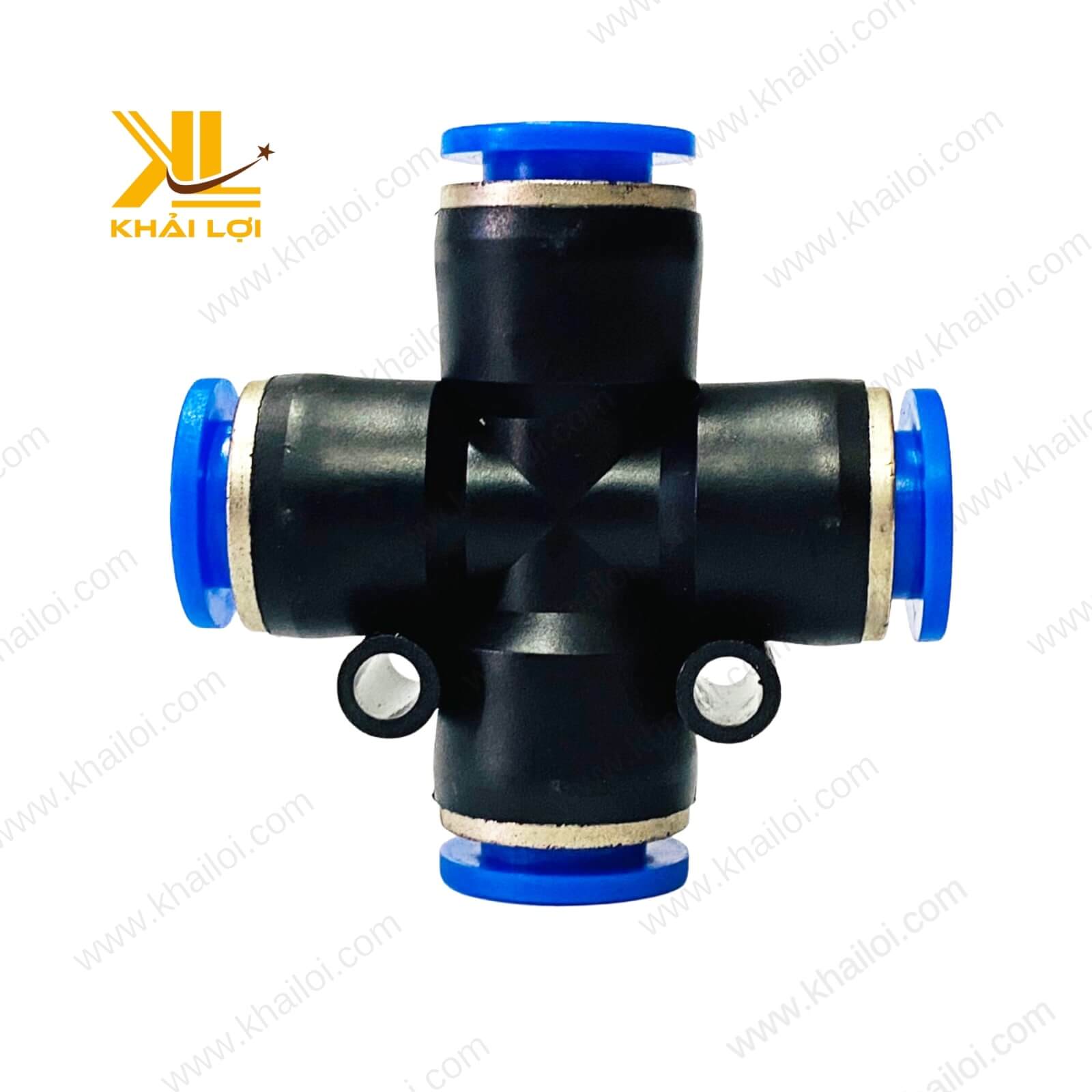

Phân Tích Cấu Tạo Chi Tiết Của Ngã Tư PZA

Sự đơn giản và hiệu quả của Ngã Tư Nối Ống Khí Nén PZA đến từ cấu trúc thông minh, bao gồm các bộ phận được thiết kế chính xác:

• Thân Nối (Body): Là bộ phận chính có hình chữ thập, được chế tạo từ nhựa kỹ thuật cao cấp PBT (Polybutylene terephthalate) hoặc đồng thau mạ niken. Nhựa PBT có ưu điểm nhẹ, chống ăn mòn và giá thành hợp lý, trong khi đồng mạ niken mang lại độ bền cơ học cao hơn, chịu va đập tốt và phù hợp với môi trường công nghiệp nặng.
• Vòng Nhả (Release Sleeve/Button): Là chiếc vòng nhựa (thường có màu xanh hoặc đen) mà người dùng sẽ nhấn vào để tháo ống. Khi được nhấn, nó sẽ tác động lực lên móng kẹp, buộc các răng kẹp phải nhả ra khỏi ống.
• Móng Kẹp (Gripping Claw/Collet): Đây là một vòng kim loại, thường làm từ thép không gỉ, với nhiều răng cưa nhỏ được thiết kế theo góc nghiêng. Các răng cưa này cho phép ống dễ dàng trượt vào nhưng sẽ bám chặt và giữ ống lại khi có lực kéo ngược ra, đảm bảo kết nối cực kỳ chắc chắn.
• Vòng Đệm Làm Kín (O-ring/Seal): Nằm ở phía trong cùng của đầu nối, là một chiếc vòng cao su NBR (Nitrile Butadiene Rubber) có khả năng kháng dầu và chịu mài mòn tốt. Khi ống được cắm vào, nó sẽ đi qua và ép nhẹ vào vòng đệm này, tạo ra một lớp bịt kín hoàn hảo, ngăn không cho khí nén bị rò rỉ.

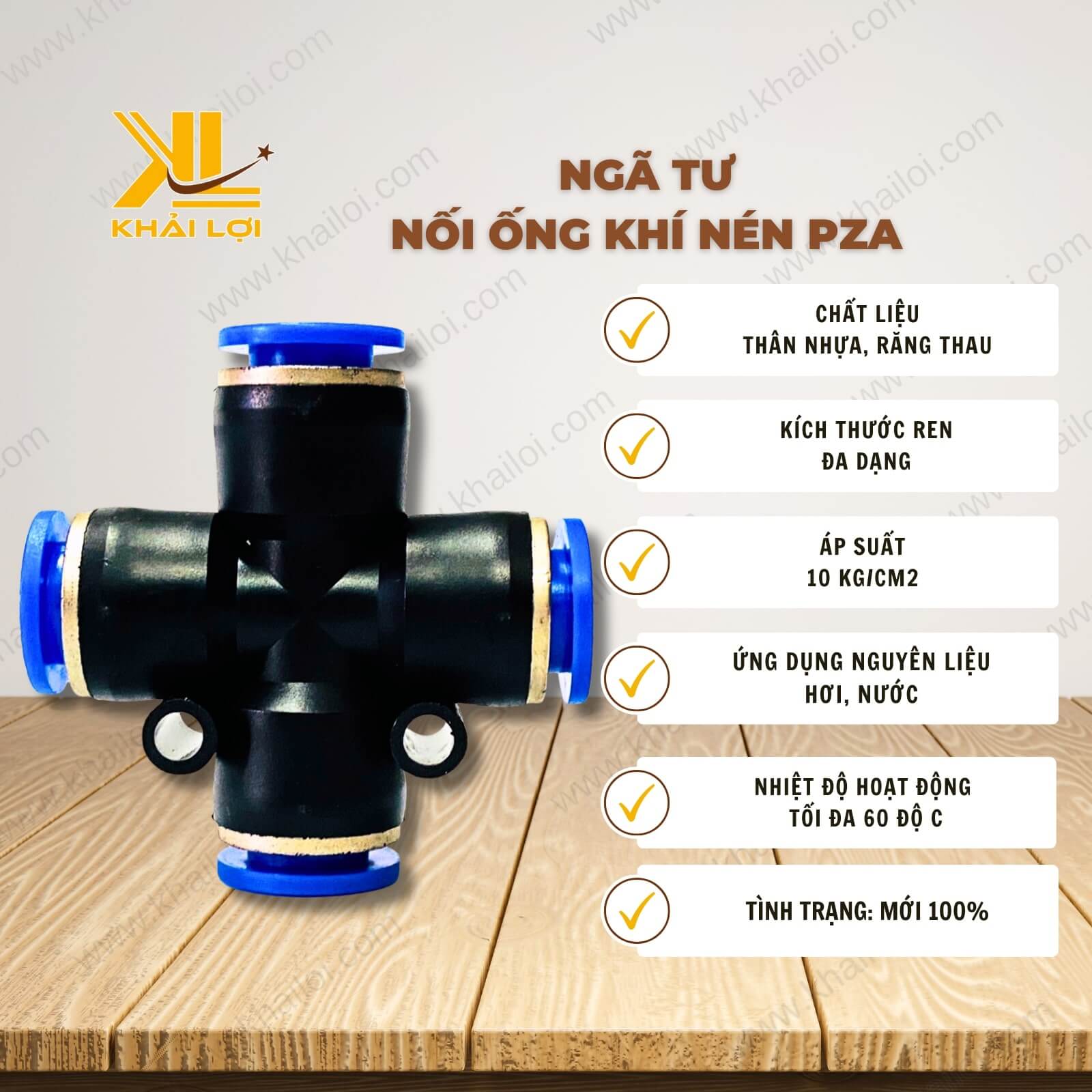

Thông Số Kỹ Thuật Chi Tiết Ngã Tư Nối Ống Khí Nén PZA

• Tên sản phẩm: Ngã Tư Nối Ống Khí Nén PZA

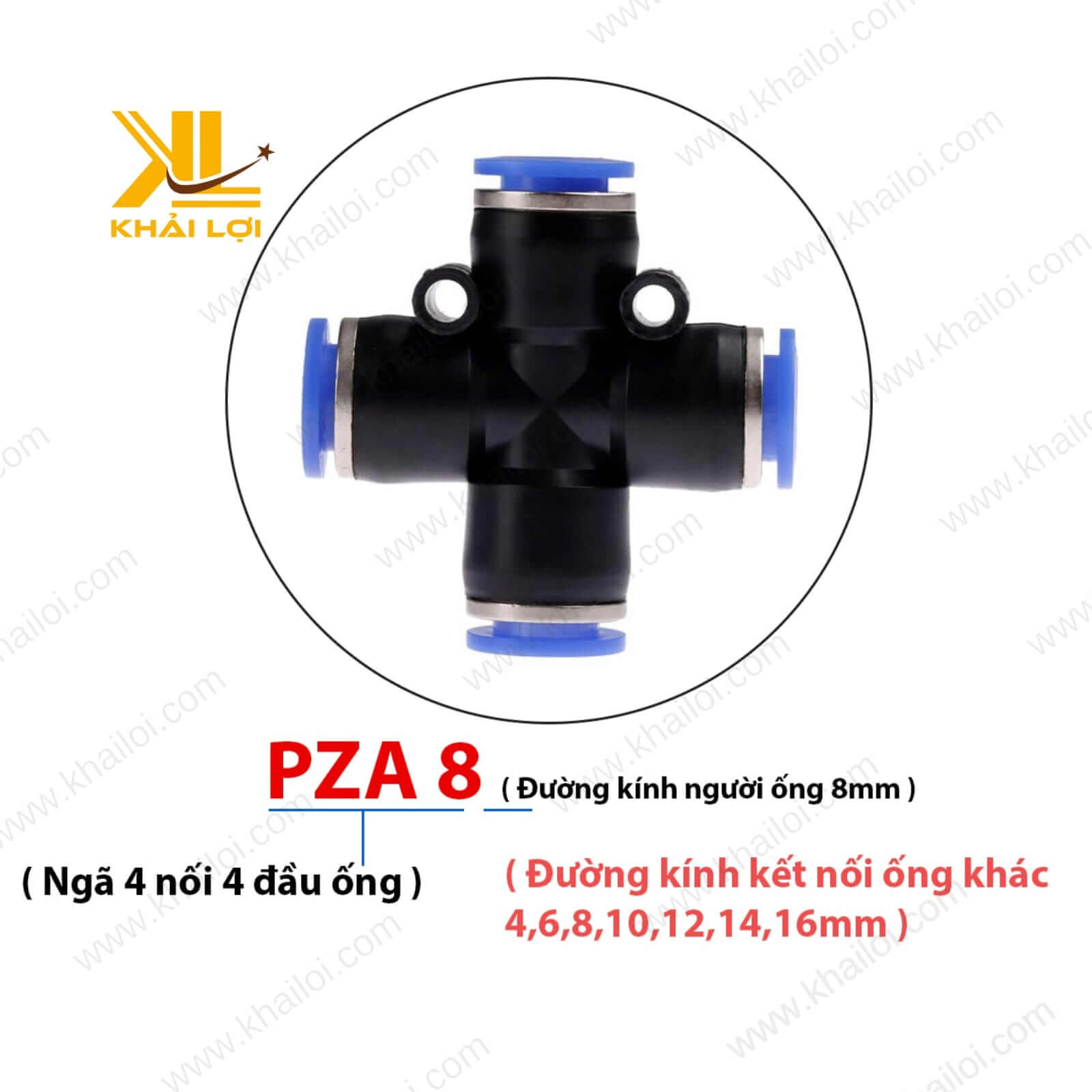

• Model: PZA-4, PZA-6, PZA-8, PZA-10, PZA-12, PZA-16 (tương ứng với đường kính ngoài của ống)
• Kích thước ống tương thích: 4mm, 6mm, 8mm, 10mm, 12mm, 16mm
• Loại ống tương thích: PU (Polyurethane), PA (Nylon), PE (Polyethylene)
• Môi chất làm việc: Khí nén, Chân không
• Áp suất làm việc: 0 – 10 bar (0 – 1.0 MPa)
• Áp suất chịu đựng tối đa: 15 bar (1.5 MPa)
• Dải nhiệt độ làm việc: 0°C đến 60°C
• Vật liệu thân: Nhựa PBT / Đồng thau mạ Niken
• Vật liệu vòng đệm: Cao su NBR
• Nhà phân phối: Vật tư công nghiệp Khải Lợi

Nguyên Lý Hoạt Động Của Cơ Chế Cắm Nhanh

Cơ chế hoạt động của đầu nối PZA cực kỳ đơn giản và hiệu quả, giúp tiết kiệm tối đa thời gian và công sức.

1. Thao Tác Kết Nối (Cắm Ống):
   • Người dùng chỉ cần cầm đầu ống khí đã được cắt phẳng và sạch, sau đó đẩy thẳng và dứt khoát vào một trong bốn cổng của ngã tư PZA cho đến khi cảm thấy ống đã đi hết hành trình.
   • Bên trong, ống sẽ trượt qua vòng nhả, sau đó đi qua móng kẹp và cuối cùng là ép vào vòng đệm làm kín. Móng kẹp sẽ tự động bám chặt vào thân ống.
   • Để kiểm tra, người dùng có thể kéo nhẹ ống ngược ra. Nếu ống được giữ chắc chắn, kết nối đã thành công.
2. Thao Tác Ngắt Kết Nối (Tháo Ống):
   • Dùng ngón tay nhấn đều và giữ vòng nhả (release sleeve) vào sâu bên trong thân nối.
   • Trong khi vẫn giữ vòng nhả, tay còn lại nhẹ nhàng kéo ống ra khỏi đầu nối.
   • Thao tác này giúp móng kẹp được giải phóng hoàn toàn khỏi thân ống, giúp việc tháo lắp không gây trầy xước hay hư hỏng.

Ưu Điểm Vượt Trội Của Đầu Nối PZA

• Lắp Đặt Cực Kỳ Nhanh Chóng: So với các loại đầu nối truyền thống, cơ chế cắm nhanh giúp giảm thời gian lắp đặt xuống nhiều lần, không cần bất kỳ dụng cụ nào, làm tăng năng suất lao động đáng kể.
• Kết Nối Chắc Chắn và Không Rò Rỉ: Móng kẹp bằng thép không gỉ bám chặt vào ống, chịu được rung động và áp suất cao mà không bị lỏng lẻo. Vòng đệm O-ring đảm bảo độ kín tuyệt đối.

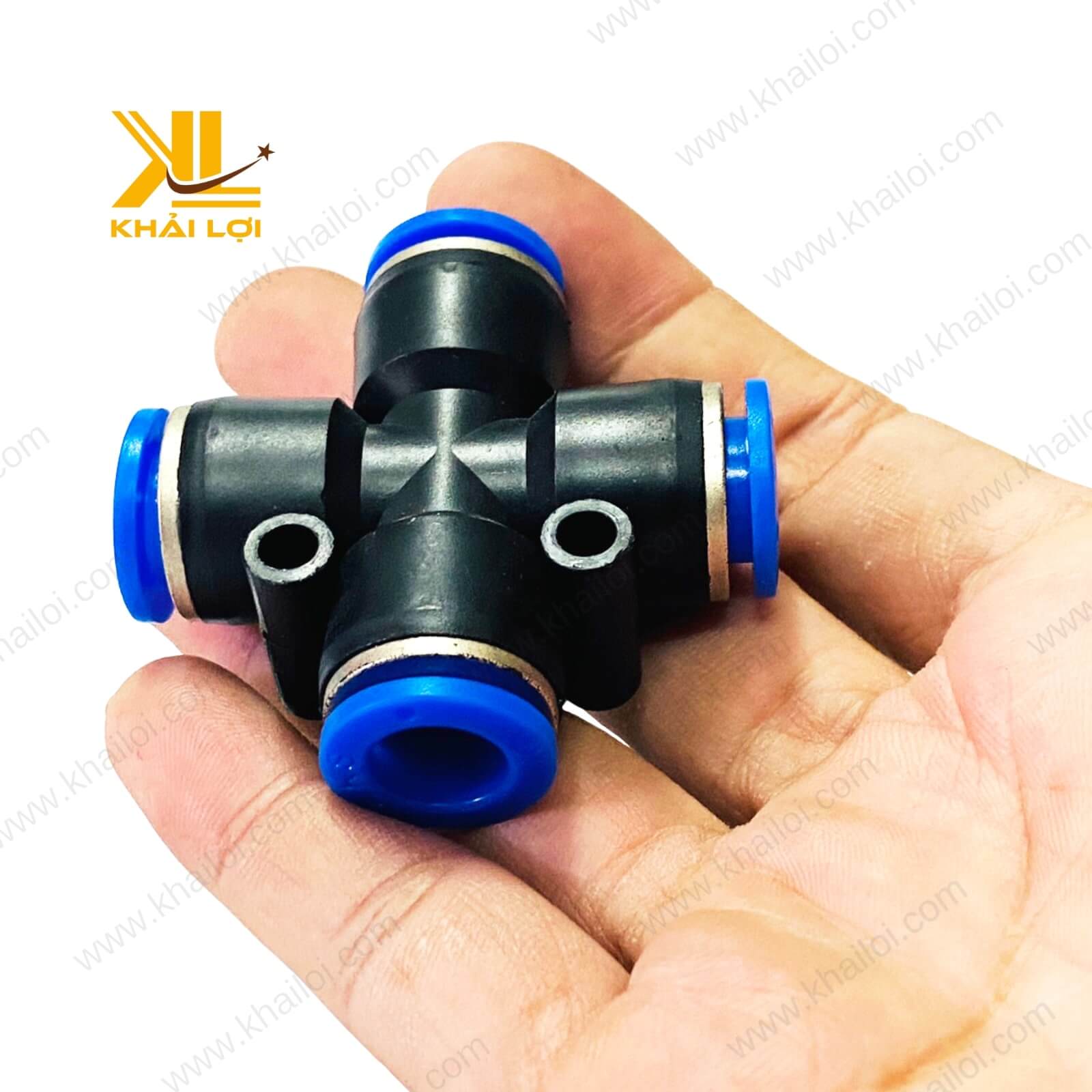

• Thiết Kế Gọn Nhẹ, Tiết Kiệm Không Gian: Với hình dạng chữ thập đối xứng và kích thước nhỏ gọn, ngã tư PZA là giải pháp lý tưởng để phân chia đường khí trong các không gian chật hẹp như tủ điện điều khiển hay bên trong máy móc.
• Tính Linh Hoạt và Tái Sử Dụng Cao: Cho phép tháo lắp ống nhiều lần một cách dễ dàng mà không làm hỏng đầu nối hay thân ống, rất thuận tiện cho việc bảo trì, sửa chữa hoặc thay đổi thiết kế hệ thống.
• Giảm Áp Lực và Tăng Độ Bền Hệ Thống: Bằng cách chia dòng khí một cách hợp lý, ngã tư nối giúp giảm tải áp lực tập trung tại một điểm, hạn chế tình trạng căng ống và gia tăng độ bền cho toàn bộ mạch khí nén.

Hướng Dẫn Lắp Đặt và Sử Dụng Đúng Kỹ Thuật

Để đảm bảo đầu nối PZA hoạt động với hiệu suất và độ bền cao nhất, người dùng cần tuân thủ một vài nguyên tắc đơn giản:

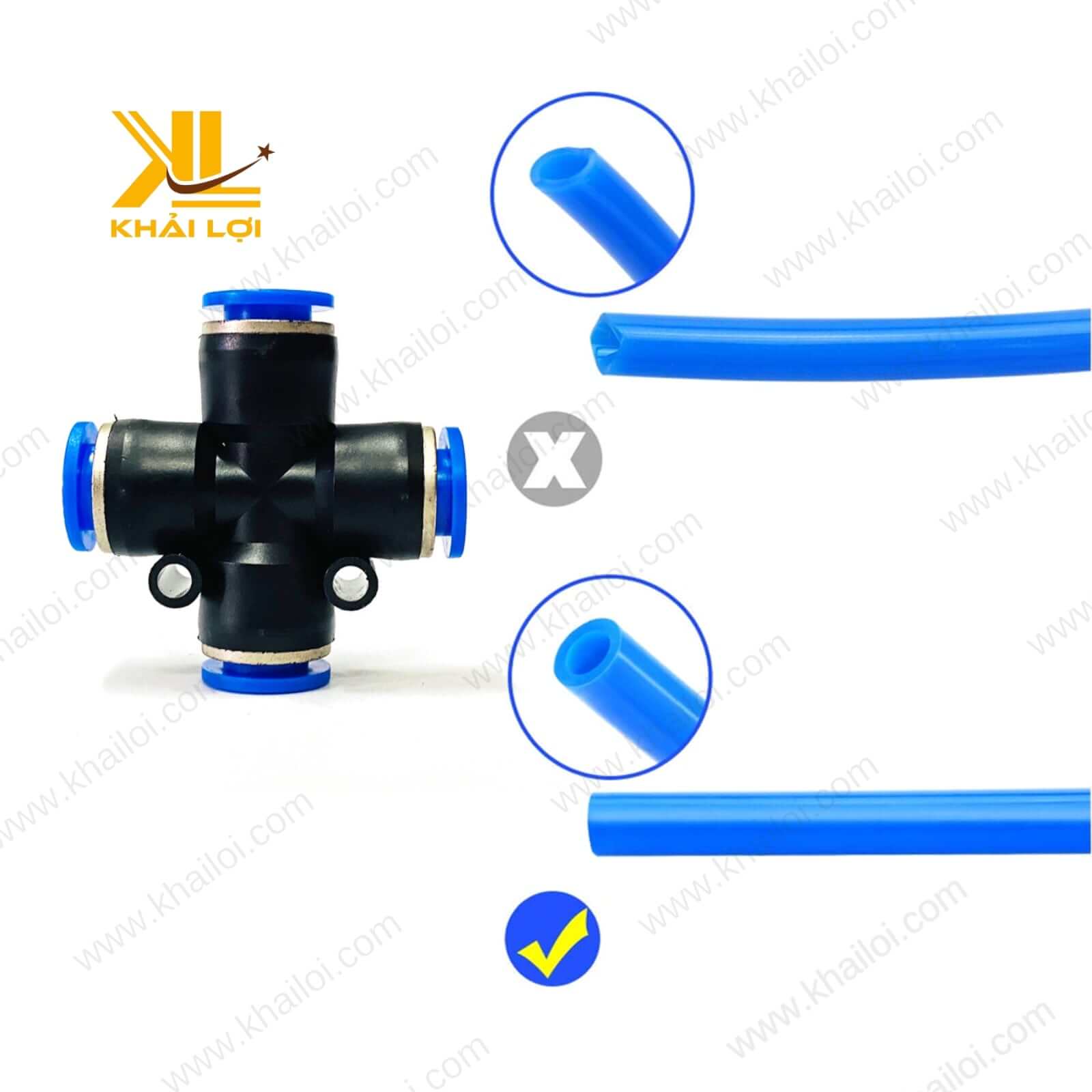

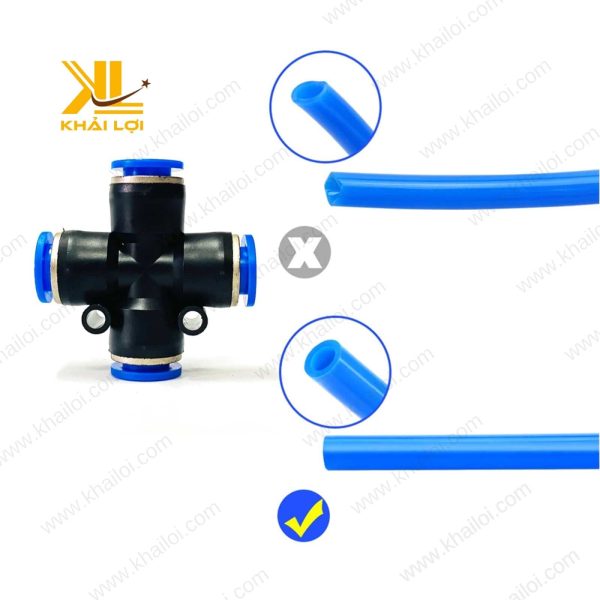

1. Chuẩn Bị Ống: Bước quan trọng nhất là phải cắt đầu ống thật phẳng và vuông góc. Sử dụng dao cắt ống chuyên dụng, không dùng kéo hay kìm vì sẽ làm bẹp và tạo ra vết cắt không đều. Vết cắt không phẳng là nguyên nhân chính gây ra rò rỉ.
2. Làm Sạch: Đảm bảo đầu ống và bên trong cổng nối không có bụi bẩn, ba vớ hay dầu mỡ.
3. Cắm Ống: Đẩy ống vào sâu hết mức có thể. Bạn sẽ cảm nhận được hai lần “khấc” nhẹ: một lần khi qua móng kẹp và một lần khi chạm tới đáy của đầu nối.
4. Kiểm Tra: Sau khi cắm, hãy kéo nhẹ ống để chắc chắn rằng nó đã được giữ chặt.
5. Tháo Ống: Khi tháo, hãy đảm bảo nhấn vòng nhả vào đều và đồng tâm. Tránh nhấn lệch một bên vì có thể làm kẹt cơ cấu.

Ứng Dụng Thực Tiễn Trong Tự Động Hóa và Sản Xuất

• Hệ thống sản xuất công nghiệp: Dùng để chia nguồn khí nén chính đến nhiều bộ phận khác nhau trên một dây chuyền tự động hóa, ví dụ như cấp khí cho nhiều xi lanh, van điện từ hoặc bộ lọc khí hoạt động đồng thời.
• Hệ thống phun sương: Trong nông nghiệp công nghệ cao hoặc các hệ thống làm mát nhà xưởng, ngã tư PZA giúp tạo ra một mạng lưới đường ống phun sương phức tạp, bao phủ một diện tích rộng một cách dễ dàng.
• Ngành chế tạo robot và máy móc: Với kích thước nhỏ gọn, đây là lựa chọn lý tưởng để đi dây khí nén bên trong các cánh tay robot hoặc các cụm máy móc có không gian hạn chế.
• Tủ điện điều khiển và bảng mạch khí nén: Giúp sắp xếp các đường ống điều khiển một cách gọn gàng, logic và chuyên nghiệp.

Kết Luận

Ngã Tư Nối Ống Khí Nén PZA là một minh chứng điển hình cho việc một thiết kế nhỏ gọn và thông minh có thể mang lại hiệu quả to lớn.

Với khả năng kết nối nhanh chóng, độ tin cậy cao và tính linh hoạt vượt trội, sản phẩm này không chỉ giúp tiết kiệm thời gian và chi phí lắp đặt mà còn góp phần nâng cao sự ổn định và hiệu suất của toàn bộ hệ thống khí nén.

Lựa chọn ngã tư PZA do Vật tư công nghiệp Khải Lợi cung cấp là lựa chọn một giải pháp kết nối hiện đại, an toàn và kinh tế cho mọi nhu cầu phân phối khí nén của bạn.
