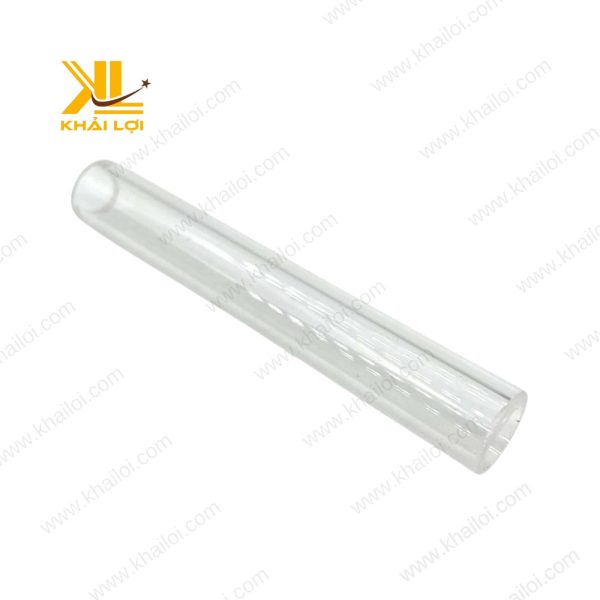

Ống Thủy Tinh Xem Mực Nước Φ12mm Φ16mm Φ18mm Φ20mm Φ25mm Φ50mm Φ60mm

Ống Thủy Tinh Xem Mực Nước – Giải Pháp Quan Sát Mức Lỏng Trực Quan và Tin Cậy

Giới Thiệu Chung Về Ống Thủy Tinh Xem Mực Nước

Trong vận hành các hệ thống công nghiệp, việc giám sát và kiểm soát mức chất lỏng bên trong các bồn chứa, nồi hơi, hay bình phản ứng là một trong những nhiệm vụ quan trọng bậc nhất, ảnh hưởng trực tiếp đến an toàn, hiệu suất và chất lượng sản phẩm.

Ống Thủy Tinh Xem Mực Nước, còn được biết đến với tên gọi thước thủy, là một thiết bị đo lường cổ điển nhưng vẫn giữ nguyên giá trị nhờ sự đơn giản, độ tin cậy và khả năng cung cấp một cái nhìn trực quan, không thể thay thế về tình trạng thực tế bên trong bồn.

Được phân phối bởi Vật Tư Công Nghiệp Khải Lợi, sản phẩm ống thủy tinh xem mực nước được sản xuất từ những vật liệu thủy tinh đặc biệt, phổ biến nhất là thủy tinh borosilicate, có khả năng chịu được nhiệt độ cao, áp suất lớn và kháng hóa chất vượt trội. Đây không phải là loại thủy tinh thông thường, mà là một sản phẩm kỹ thuật được thiết kế để hoạt động bền bỉ trong những môi trường khắc nghiệt nhất, từ hơi nước nóng trong lò hơi đến các dung môi hóa chất trong ngành sản xuất.

Sự cần thiết của việc quan sát trực tiếp là không thể bàn cãi. Trong khi các cảm biến điện tử cung cấp dữ liệu số, ống thủy tinh cho phép người vận hành xác nhận nhanh chóng mức lỏng bằng mắt thường, giúp phát hiện các sự cố như đóng cặn, tạo bọt hoặc sự thay đổi màu sắc của dung dịch.

Vật Tư Công Nghiệp Khải Lợi hiểu rõ tầm quan trọng này và cam kết cung cấp các sản phẩm ống thủy tinh đạt tiêu chuẩn chất lượng quốc tế từ Đức, Nhật Bản, Trung Quốc, với đa dạng kích thước và độ dày, đi kèm dịch vụ tư vấn kỹ thuật chuyên nghiệp, giúp khách hàng lựa chọn được giải pháp tối ưu và an toàn nhất cho hệ thống của mình.

Các Tên Gọi Thông Dụng Khác

Trên thị trường và trong ngành kỹ thuật, sản phẩm này được biết đến với nhiều tên gọi khác nhau, tùy thuộc vào ứng dụng và thói quen của người dùng:

• Ống thủy đo mực nước
• Ống thủy xem mực nước
• Thước xem mực nước
• Ống thủy tinh xem nước lò hơi
• Thước đo mực nước
• Thước đo nước nồi hơi
• Ống thủy coi mực nước
• Ống thủy xem nước trong bồn lò hơi
• Ống thuy đo bồn nước
• Ống thủy tinh 16mm

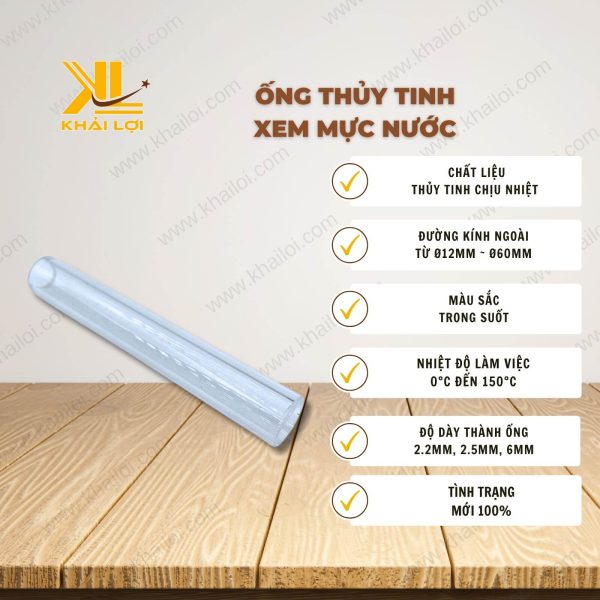

Thông Số Kỹ Thuật Chi Tiết Ống thủy tinh xem mực nước

• Vật liệu cấu tạo: Thủy tinh trong suốt chịu nhiệt.
• Đường kính ngoài (Ø): 12mm, 16mm, 18mm, 20mm, 25mm, 50mm, 60mm.
• Độ dày thành ống (Quy cách): 2.2mm, 2.5mm, 6mm. Độ dày càng lớn, khả năng chịu áp suất càng cao.
• Chiều dài: Các kích thước tiêu chuẩn 100mm, 200mm, 300mm, 400mm, 500mm.
• Vật Tư Công Nghiệp Khải Lợi nhận cắt theo độ dài yêu cầu của khách hàng.
• Màu sắc: Trong suốt.
• Dung sai kích thước: Dung sai đường kính và độ dày rất nhỏ, đảm bảo lắp đặt kín khít với các bộ van ống thủy.
• Nhiệt độ sử dụng: Hoạt động ổn định từ 0°C đến 150°C.
• Nhiệt độ tối đa chịu đựng (ngắn hạn): Lên đến 160°C.
• Áp suất sử dụng: Tùy thuộc vào sự kết hợp giữa đường kính, độ dày và nhiệt độ làm việc. Ống có đường kính nhỏ và thành dày sẽ chịu được áp suất cao hơn.
• Môi trường sử dụng: Hơi nóng, nước, dầu, và nhiều loại hóa chất công nghiệp.
• Kiểu kết nối: Lắp đặt thông qua bộ van ống thủy chuyên dụng.

Phân Tích Cấu Tạo và Vật Liệu

Cấu tạo của ống thủy tinh tuy đơn giản nhưng lại là kết tinh của công nghệ vật liệu tiên tiến, được thiết kế để đảm bảo an toàn và độ chính xác.

• Thân Ống Thủy Tinh:
  • Đây là bộ phận chính, có dạng hình trụ rỗng, được sản xuất bằng phương pháp kéo ống liên tục từ thủy tinh borosilicate nóng chảy. Quá trình này tạo ra một ống liền mạch, không có các đường nối, giúp tối ưu hóa độ bền.
  • Vật liệu thủy tinh Borosilicate: Đây là điểm mấu chốt tạo nên chất lượng của sản phẩm. Loại thủy tinh này có hệ số giãn nở nhiệt rất thấp, giúp nó có khả năng chống sốc nhiệt cực tốt. Điều này có nghĩa là ống có thể chịu được sự thay đổi nhiệt độ đột ngột (ví dụ khi hơi nóng được cấp vào) mà không bị nứt vỡ. Bên cạnh đó, nó còn có khả năng kháng hóa chất cao, trơ với hầu hết các loại axit, dung môi, và nước, đảm bảo không bị ăn mòn và không làm ô nhiễm lưu chất.
  • Độ trong suốt quang học: Bề mặt thủy tinh nhẵn bóng và có độ trong suốt cao, cho phép ánh sáng đi qua dễ dàng mà không bị biến dạng, giúp người vận hành quan sát mực chất lỏng bên trong một cách rõ ràng và chính xác nhất.
• Hai Đầu Ống:
  • Hai đầu của ống thủy tinh được gia công cẩn thận. Chúng được cắt phẳng và mài nhẵn các cạnh để loại bỏ các vết sắc và tạo ra một bề mặt tiếp xúc hoàn hảo.
  • Bề mặt đầu ống phẳng và mịn là yếu tố cực kỳ quan trọng để tạo ra một mối nối kín khít khi được ép vào các vòng đệm (ron) làm kín bên trong bộ van ống thủy. Bất kỳ sự gồ ghề hay vết nứt nhỏ nào ở đầu ống cũng có thể trở thành một điểm gây rò rỉ nguy hiểm.

Nguyên Lý Làm Việc

Khi ống thủy tinh được kết nối vào một bồn chứa thông qua hai van (một ở phía trên và một ở phía dưới mực chất lỏng), hệ thống sẽ tạo thành hai “bình” được nối thông với nhau. Van dưới được nối vào phần chứa chất lỏng của bồn, và van trên được nối vào phần không gian hơi phía trên chất lỏng.

Do áp suất ở phần hơi trong bồn và trong ống thủy là như nhau, mực chất lỏng bên trong ống thủy tinh sẽ dâng lên bằng đúng với mực chất lỏng thực tế bên trong bồn chứa. Bằng cách quan sát cột chất lỏng này, người vận hành có thể biết chính xác lượng chất lỏng còn lại trong bồn mà không cần mở nắp hay sử dụng các thiết bị đo lường phức tạp.

Chức Năng Chính và Các Cách Sử Dụng Kết Hợp

• Chức năng chính: Cung cấp khả năng quan sát trực tiếp, liên tục và chính xác mực chất lỏng (nước, hóa chất, dầu,…) bên trong các bồn chứa kín hoặc nồi hơi.
• Các cách sử dụng kết hợp để tăng hiệu quả và an toàn:

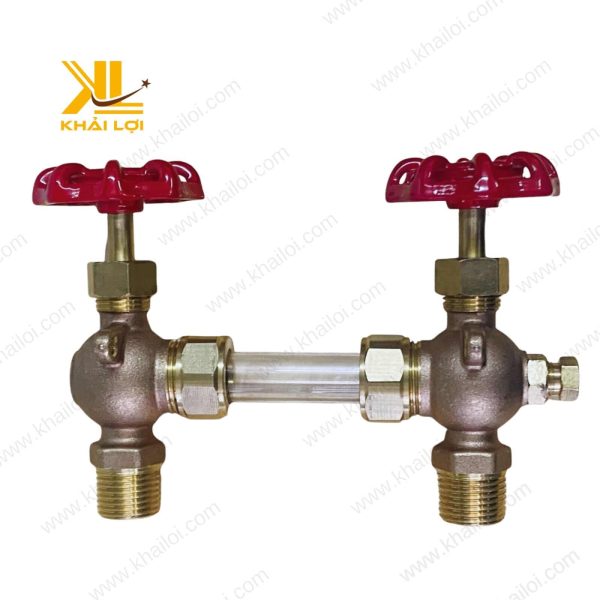

  • Kết hợp với Van ống thủy: Đây là sự kết hợp bắt buộc. Bộ van này không chỉ dùng để giữ ống thủy mà còn cho phép cô lập ống thủy ra khỏi bồn chứa để tiện cho việc thay thế, sửa chữa mà không cần dừng hoạt động của toàn bộ hệ thống.
  • Kết hợp với Bi nhựa tròn (Ball Check Valve): Nhiều bộ van ống thủy hiện đại được tích hợp sẵn một viên bi bên trong. Ở điều kiện hoạt động bình thường, viên bi nằm yên. Tuy nhiên, nếu ống thủy tinh bị vỡ, áp suất từ trong bồn sẽ đột ngột đẩy viên bi vào bệ van, tự động bịt kín đường thoát và ngăn chặn việc chất lỏng nóng hoặc hóa chất nguy hiểm phun ra ngoài. Đây là một tính năng an toàn cực kỳ quan trọng.
  • Kết hợp với Van điện từ: Van điện từ có thể được lắp trên đường cấp chất lỏng vào bồn. Người vận hành có thể quan sát mực nước qua ống thủy và ra lệnh đóng/mở van điện từ từ xa để điều khiển quá trình nạp liệu

Hướng Dẫn Lắp Đặt Chi Tiết

CẢNH BÁO AN TOÀN: Luôn đảm bảo bồn chứa đã được xả hết áp suất và làm nguội hoàn toàn trước khi tiến hành lắp đặt. Đeo kính bảo hộ và găng tay chịu nhiệt/chống cắt.

• Bước 1: Chuẩn bị vật tư và dụng cụ: Chuẩn bị ống thủy tinh có kích thước chính xác, 02 bộ ron làm kín mới, cờ lê phù hợp, thước đo và giẻ lau sạch. Luôn sử dụng ron mới cho mỗi lần lắp đặt.
• Bước 2: Vệ sinh bộ van: Tháo các nắp tán ở hai bộ van trên và dưới. Làm sạch khu vực bên trong, loại bỏ các mảnh ron cũ và cặn bẩn.
• Bước 3: Lắp ron và nắp tán vào ống: Lần lượt lồng nắp tán, sau đó là ron làm kín vào hai đầu của ống thủy tinh.
• Bước 4: Đặt ống vào van dưới: Cẩn thận đưa một đầu của ống thủy tinh vào khớp trong của bộ van dưới. Đẩy nhẹ để đảm bảo đầu ống tiếp xúc đều với bệ van.
• Bước 5: Căn chỉnh và lắp vào van trên: Giữ ống thẳng đứng, từ từ căn chỉnh và đưa đầu còn lại vào khớp của bộ van trên. Đảm bảo ống không bị nghiêng hay bị ép căng.
• Bước 6: Siết nắp tán: Dùng tay vặn chặt các nắp tán ở cả hai van. Sau đó, dùng cờ lê siết từ từ và luân phiên giữa van trên và van dưới, mỗi lần chỉ siết khoảng 1/4 vòng. Điều này giúp lực ép được phân bổ đều. Tuyệt đối không siết quá chặt vì sẽ tạo ứng suất và làm vỡ ống thủy tinh.
• Bước 7: Kiểm tra rò rỉ: Sau khi siết xong, mở thật chậm van dưới trước để chất lỏng từ từ đi vào ống. Sau đó mở chậm van trên. Quan sát kỹ các mối nối xem có bị rò rỉ hay không. Nếu có, hãy siết nhẹ nắp tán thêm một chút cho đến khi hết rò rỉ.

Sự Cố và Cách Khắc Phục

• Trường hợp 1: Rò rỉ nước/hơi ở đầu ống (khu vực nắp tán)
  • Nguyên nhân: Ron làm kín đã cũ, chai cứng hoặc bị hỏng; nắp tán siết chưa đủ lực.
  • Khắc phục: Ngắt áp suất, cô lập ống thủy bằng cách đóng cả hai van. Sau đó, thử siết nhẹ nắp tán thêm một chút. Nếu vẫn rò rỉ, cần phải thay thế ron làm kín mới.
• Trường hợp 2: Ống thủy bị mờ đục, khó quan sát
  • Nguyên nhân: Do cặn khoáng (canxi, magie) từ nước cứng hoặc cặn hóa chất bám vào thành trong của ống.
  • Khắc phục: Trong quá trình bảo trì, có thể tháo ống ra để vệ sinh bằng các dung dịch tẩy cặn chuyên dụng. Nếu lớp cặn quá dày và cứng, nên thay thế ống mới để đảm bảo khả năng quan sát chính xác.
• Trường hợp 3: Ống bị nứt hoặc vỡ đột ngột
  • Nguyên nhân: Va đập cơ học từ bên ngoài; siết nắp tán quá lực gây ứng suất lên thủy tinh; sốc nhiệt vượt quá giới hạn của vật liệu; ống đã có vết nứt vi mô từ trước.
  • Khắc phục: Đây là sự cố nguy hiểm. Cần ngay lập tức đóng cả hai van trên và dưới để cô lập. Sau đó, tiến hành thay thế ống thủy tinh mới. Phải điều tra nguyên nhân để tránh lặp lại sự cố.

Ưu Điểm và Nhược Điểm

Ưu Điểm:

• Quan sát trực quan: Cung cấp thông tin tức thời và chân thực nhất về mức lỏng, màu sắc, và trạng thái (sôi, tạo bọt) mà không thiết bị điện tử nào thay thế được.
• Độ bền cao: Vật liệu thủy tinh borosilicate có khả năng chịu nhiệt, chịu áp suất và chống ăn mòn hóa học rất tốt.
• Giá thành hợp lý: So với các hệ thống đo lường điện tử phức tạp, ống thủy tinh là một giải pháp rất kinh tế và hiệu quả.
• Dễ dàng lắp đặt và thay thế: Việc lắp đặt và sửa chữa tương đối đơn giản, không đòi hỏi kỹ thuật viên có chuyên môn cao về điện tử.
• Không cần nguồn điện: Hoạt động hoàn toàn dựa trên nguyên lý vật lý, không phụ thuộc vào nguồn điện, đảm bảo khả năng giám sát ngay cả khi mất điện.

Nhược Điểm:

• Dễ vỡ do va đập: Là nhược điểm cố hữu của vật liệu thủy tinh. Cần lắp đặt thêm khung bảo vệ bằng kim loại ở những khu vực có nguy cơ va đập cao.
• Yêu cầu cắt ống chuyên dụng: Việc cắt ống thủy tinh để có độ dài theo yêu cầu cần có dụng cụ cắt kính chuyên dụng và kỹ thuật để đảm bảo vết cắt phẳng và không làm nứt ống.
• Giới hạn về áp suất và chiều dài: Với các bồn chứa quá cao hoặc áp suất quá lớn, việc sử dụng một ống thủy tinh dài duy nhất có thể không an toàn. Khi đó cần sử dụng các giải pháp đo lường khác hoặc các bộ thước thủy nhiều đoạn.

Ứng Dụng Trong Các Ngành Nghề

• Ngành năng lượng và lò hơi: Đây là ứng dụng phổ biến nhất, dùng để giám sát mực nước trong các nồi hơi công nghiệp, đảm bảo lò hơi hoạt động an toàn.
• Ngành hóa chất: Dùng để theo dõi mức dung môi, axit, kiềm và các loại hóa chất khác trong các bồn chứa, bình phản ứng.
• Ngành thực phẩm và đồ uống: Quan sát mức nước, sữa, bia, nước giải khát, si-rô trong các bồn lên men, bồn trữ, đảm bảo vệ sinh và kiểm soát quy trình.
• Ngành xử lý nước: Theo dõi mực nước trong các bể lọc, bể chứa nước sạch hoặc nước thải.
• Ngành dược phẩm: Giám sát mức chất lỏng trong các nồi chiết xuất, nồi cô đặc yêu cầu độ sạch cao.

Thời Gian Giao Hàng và Chính Sách Bảo Hành

Vật Tư Công Nghiệp Khải Lợi luôn đặt sự hài lòng của khách hàng lên hàng đầu với dịch vụ chuyên nghiệp.

• Thời gian giao hàng:
  • Đối với các sản phẩm có sẵn và kích thước tiêu chuẩn, thời gian giao hàng từ 1-3 ngày trên toàn quốc.
  • Đối với các đơn hàng yêu cầu cắt theo kích thước riêng, thời gian xử lý và giao hàng sẽ được thông báo cụ thể.
• Chính sách bảo hành:
  • Sản phẩm được bảo hành đối với các lỗi từ nhà sản xuất như sai sót về kích thước, khuyết tật trên vật liệu.
  • Chúng tôi không bảo hành các trường hợp ống bị vỡ do lỗi lắp đặt (siết quá lực), va đập cơ học hoặc sử dụng sai thông số kỹ thuật (quá nhiệt, quá áp).
  • Khải Lợi cam kết hỗ trợ đổi trả nhanh chóng nếu sản phẩm giao đến không đúng quy cách như đã đặt hàng.

Kết Luận

Ống thủy tinh xem mực nước, với cấu tạo đơn giản nhưng hiệu quả, vẫn luôn là một công cụ không thể thiếu trong việc giám sát an toàn và hiệu quả cho vô số hệ thống công nghiệp. Khả năng cung cấp một cái nhìn trực quan, chính xác về mức chất lỏng bên trong các thiết bị kín là ưu điểm vượt trội mà khó có công nghệ nào sánh được về độ tin cậy và tính kinh tế.

Vật Tư Công Nghiệp Khải Lợi tự hào là nhà cung cấp các sản phẩm ống thủy tinh chất lượng cao, đa dạng về chủng loại và kích thước, sẵn sàng đáp ứng mọi yêu cầu khắt khe nhất của khách hàng, góp phần vào sự vận hành ổn định và bền vững của các công trình.
