Thân Van Inox Ba Ngã Kiểu L – Giải Pháp Điều Hướng Dòng Chảy Chuyên Dụng và Linh Hoạt

Giới Thiệu Sản Phẩm Thân Van Inox Ba Ngã Kiểu L

Trong các hệ thống đường ống phức tạp của ngành công nghiệp hiện đại, việc kiểm soát và điều hướng dòng chảy một cách chính xác là yếu tố then chốt quyết định đến hiệu suất và sự an toàn của toàn bộ dây chuyền.

Thân van inox ba ngã kiểu L chính là thiết bị chuyên dụng được thiết kế để thực hiện nhiệm vụ này, mang lại khả năng phân luồng hoặc lựa chọn dòng chảy một cách linh hoạt và đáng tin cậy.

Được phân phối chính hãng bởi Vật Tư Công Nghiệp Khải Lợi, sản phẩm này nổi bật với thiết kế ba cổng kết nối và một bi van có lỗ khoan theo hình chữ “L”.

Cấu trúc độc đáo này cho phép người vận hành dễ dàng chuyển hướng dòng chảy từ một nguồn cấp đến một trong hai đích đến khác nhau chỉ bằng một thao tác xoay 90 độ.

Chế tạo từ vật liệu inox 304 hoặc 316 cao cấp, thân van đảm bảo khả năng chống ăn mòn vượt trội, hoạt động bền bỉ trong môi trường hóa chất, nhiệt độ cao và áp suất lớn.

Sự ra đời của thân van inox ba ngã kiểu L là một bước tiến quan trọng, giúp đơn giản hóa các hệ thống đường ống phức tạp, thay thế cho việc phải sử dụng nhiều van hai ngã, từ đó tiết kiệm không gian, chi phí lắp đặt và giảm thiểu rủi ro rò rỉ. Sản phẩm là lựa chọn lý tưởng cho các ứng dụng trong ngành xử lý nước, thực phẩm, dược phẩm, hóa chất và nhiều lĩnh vực công nghiệp khác.

Vật Tư Công Nghiệp Khải Lợi cam kết cung cấp các sản phẩm thân van chất lượng, đáp ứng tiêu chuẩn quốc tế, cùng dịch vụ tư vấn kỹ thuật chuyên nghiệp.

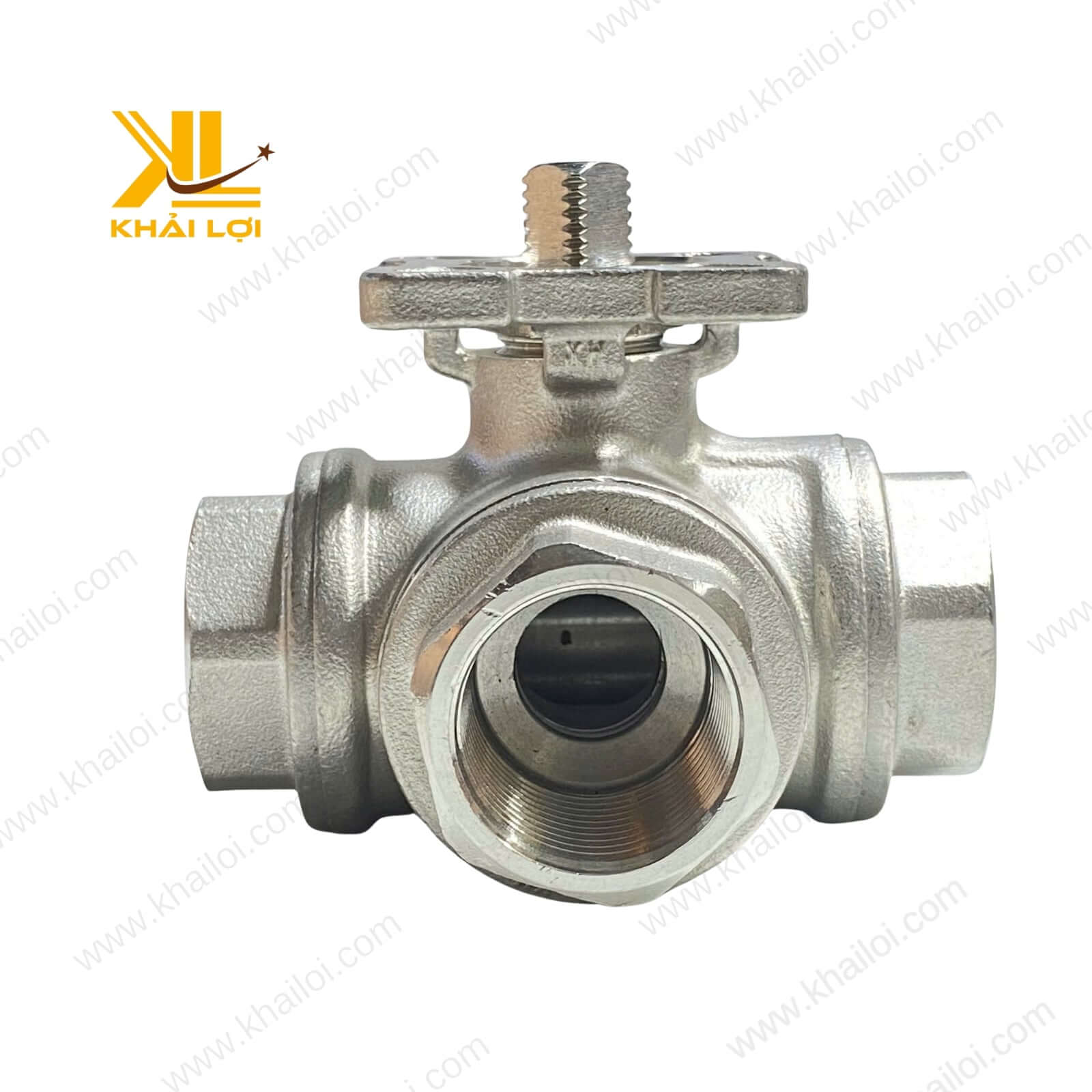

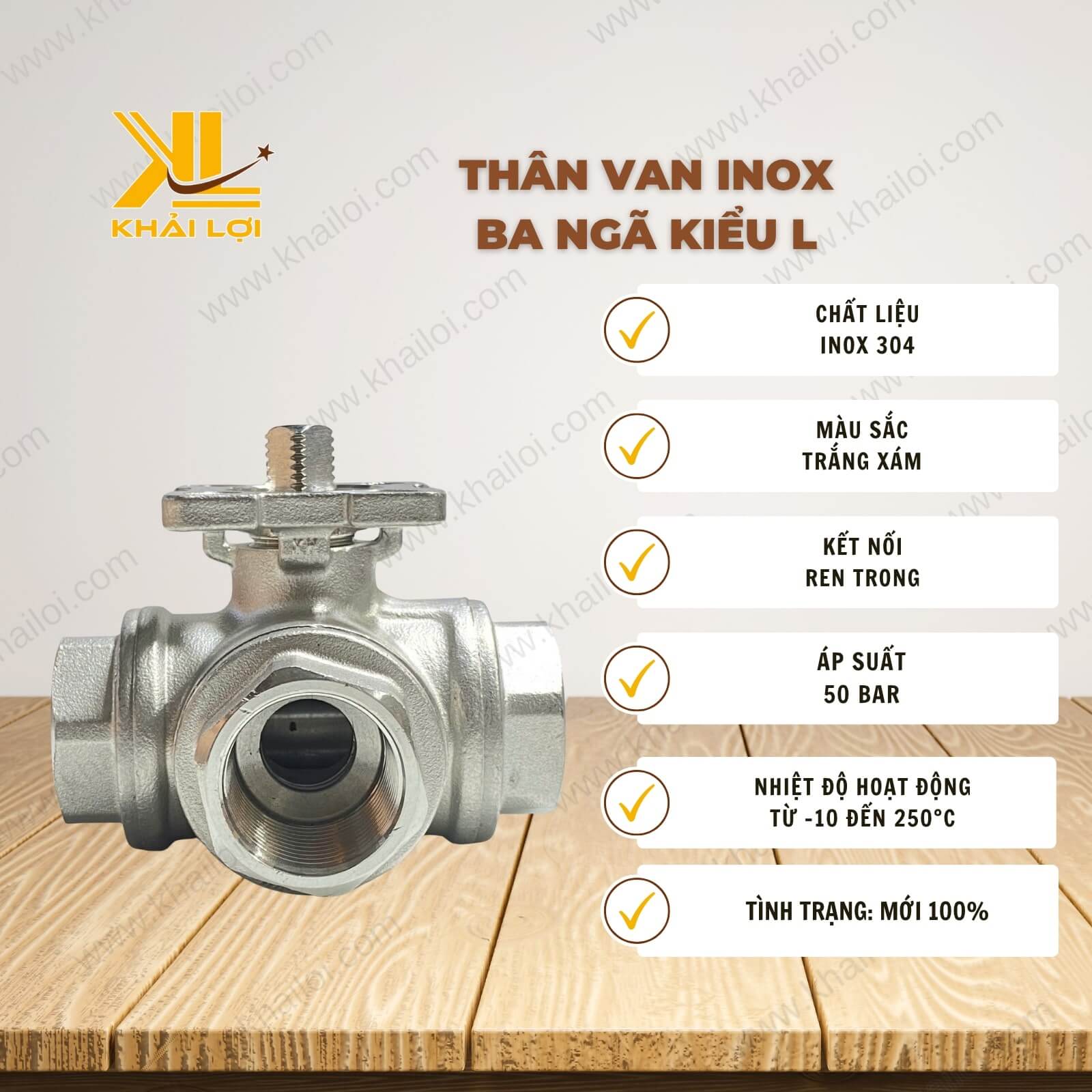

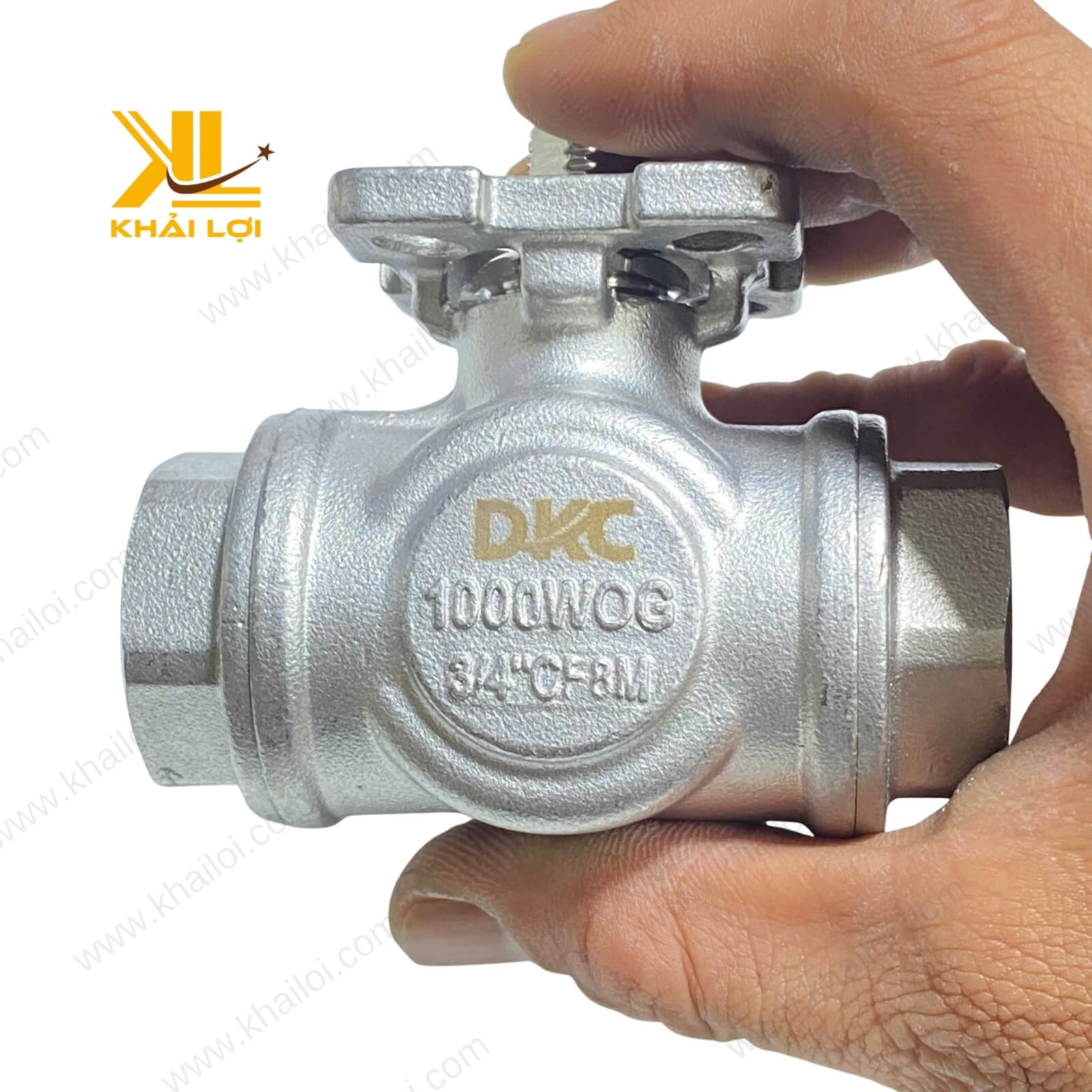

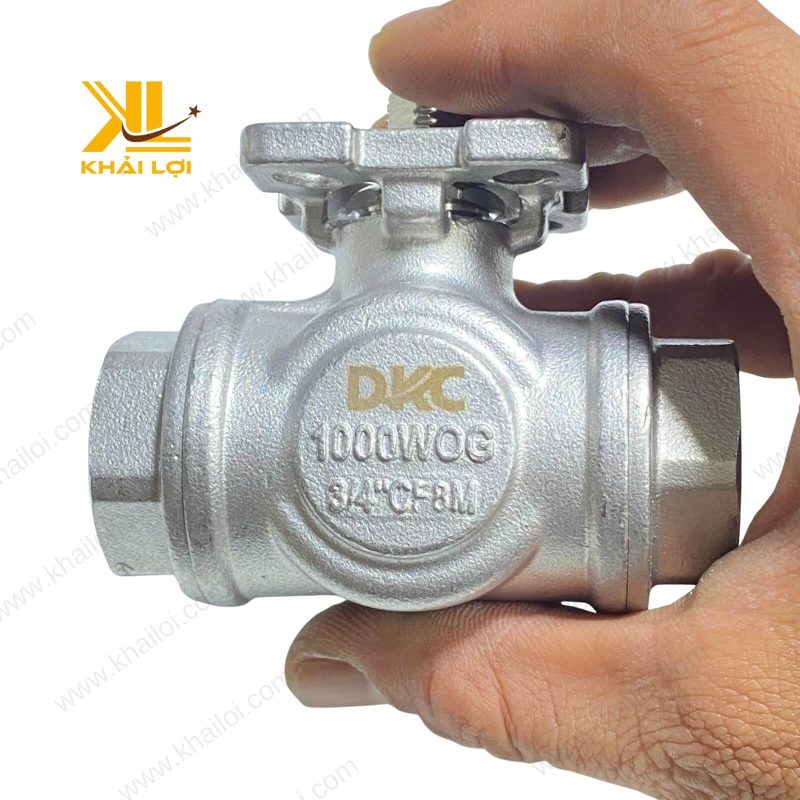

Thông Số Kỹ Thuật Thân Van Inox Ba Ngã Kiểu L

• Vật liệu van: Inox 304, Inox 316 (tùy chọn)
• Vật liệu đệm làm kín (Seat): PTFE (Teflon), RPTFE (Reinforced Teflon)
• Kiểu kết nối: Nối ren trong (BSP, NPT), hoặc nối bích (ANSI, JIS, DIN)
• Kích thước: DN15 (1/2″) đến DN100 (4″)
• Áp suất làm việc tối đa: 10 bar – 25 bar (tùy thuộc vào kích thước và vật liệu)
• Nhiệt độ hoạt động: -20°C đến 180°C
• Kiểu vận hành: Tay gạt (tiêu chuẩn), có thể lắp đặt bộ điều khiển khí nén hoặc bộ điều khiển điện
• Môi trường ứng dụng: Nước, khí nén, hơi, dầu, hóa chất, thực phẩm, dược phẩm
• Tình trạng: Hàng mới 100%
• Phân phối: Vật Tư Công Nghiệp Khải Lợi

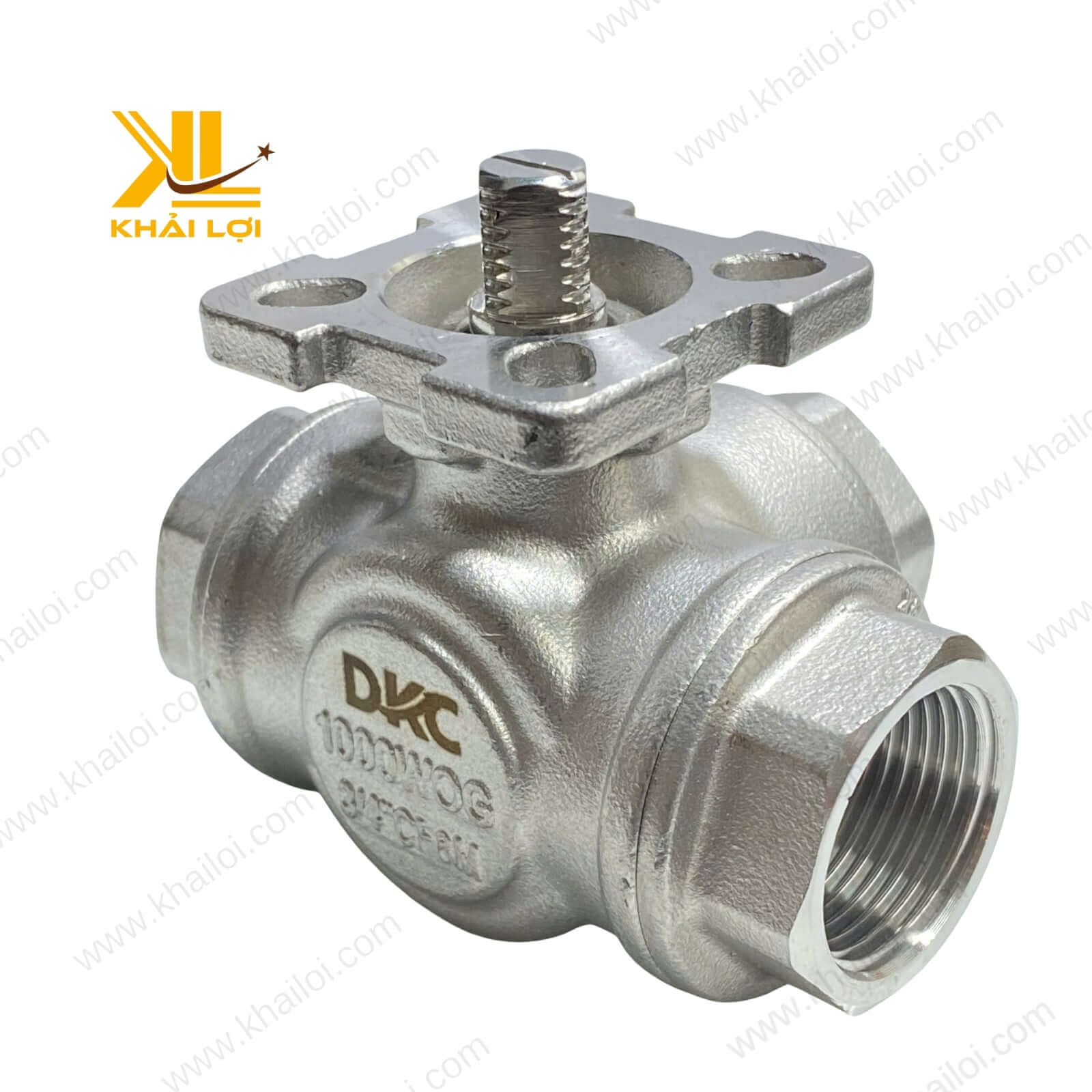

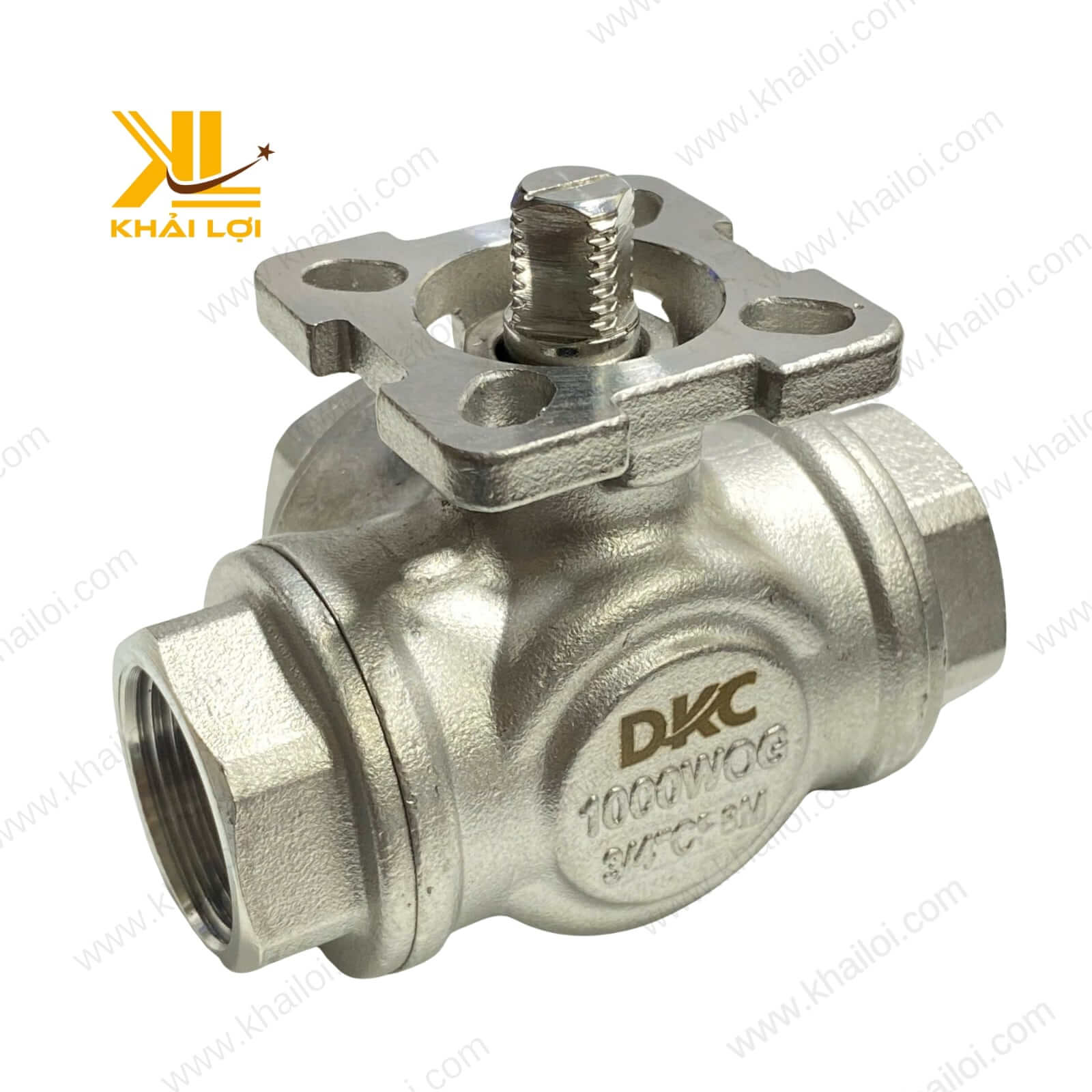

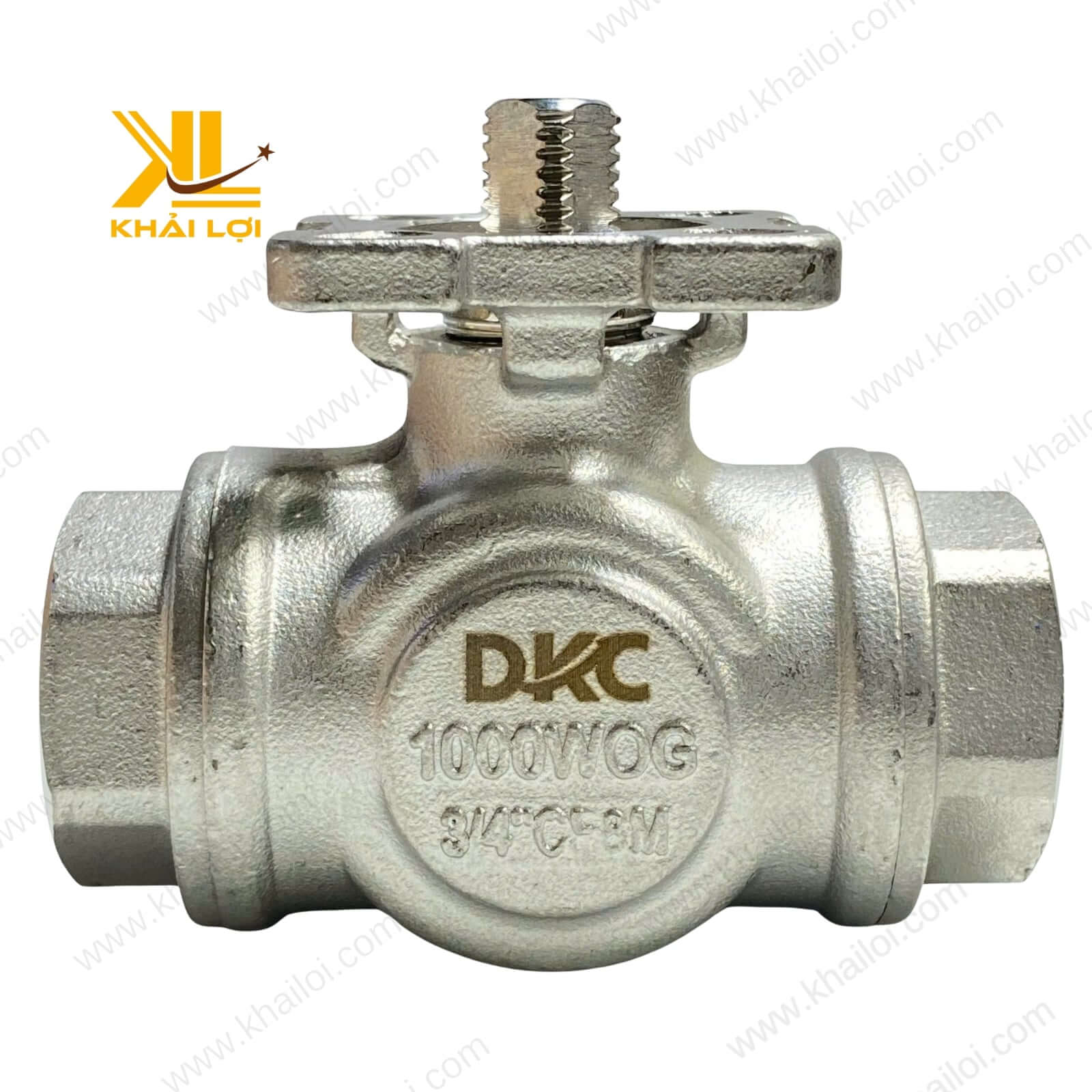

Cấu Tạo Chi Tiết Của Thân Van Inox Ba Ngã Kiểu L

Cấu trúc của van được thiết kế để tối ưu hóa độ bền, khả năng làm kín và sự linh hoạt trong vận hành.

• Thân van (Body): Được đúc nguyên khối từ inox 304 hoặc 316, có độ dày lớn để chịu được áp suất cao và các tác động lực từ bên ngoài. Thân van có ba cổng kết nối được gia công chính xác.
• Bi van (Ball): Là bộ phận quan trọng nhất, quyết định đến chức năng của van. Bi van là một khối cầu được khoan một lỗ thông suốt theo hình chữ “L” (L-Port). Bề mặt bi van được mài bóng để giảm ma sát và đảm bảo độ kín khi tiếp xúc với đệm làm kín.
• Trục van (Stem): Là thanh kim loại nối từ bi van lên trên để kết nối với tay gạt hoặc bộ điều khiển. Trục van được thiết kế theo kiểu chống nổ (anti-blowout), đảm bảo an toàn, không bị bắn ra ngoài ngay cả khi có áp suất cao đột ngột.
• Đệm làm kín (Seats): Thường có 2 hoặc 3 đệm làm kín bằng vật liệu PTFE, được đặt ở các cổng của van. Các đệm này ôm sát lấy bi van, tạo ra một vùng làm kín hoàn hảo, ngăn không cho lưu chất rò rỉ giữa các cổng hoặc ra môi trường ngoài.
• Gioăng làm kín trục (Stem Packing): Là bộ phận bao quanh trục van, thường làm từ nhiều vòng đệm PTFE, có tác dụng ngăn chặn sự rò rỉ của lưu chất dọc theo trục van.

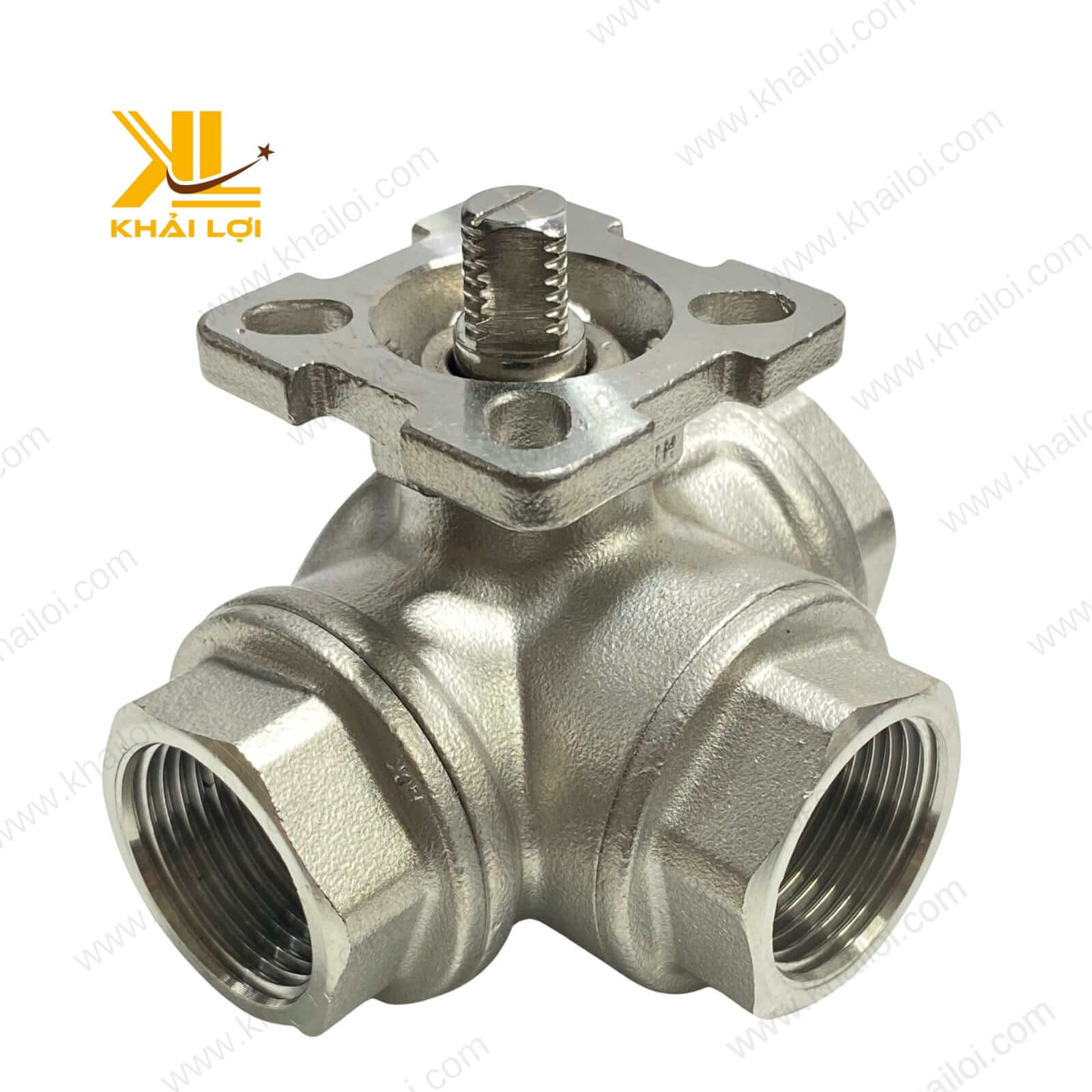

Nguyên Lý Hoạt Động Của Van Ba Ngã Kiểu L

Van ba ngã kiểu L hoạt động như một bộ chuyển hướng dòng chảy. Giả sử ba cổng được đánh dấu là A (cổng chung), B và C.

• Vị trí 1: Khi tay gạt xoay về một phía, lỗ khoan chữ “L” trong bi van sẽ kết nối cổng chung A với cổng B. Lúc này, dòng chảy sẽ đi từ A đến B (hoặc ngược lại), trong khi cổng C bị đóng hoàn toàn.
• Vị trí 2: Khi xoay tay gạt 90 độ sang vị trí còn lại, lỗ khoan chữ “L” sẽ xoay theo, kết nối cổng chung A với cổng C. Dòng chảy lúc này sẽ đi từ A đến C (hoặc ngược lại), và cổng B sẽ bị đóng lại.

Lưu ý quan trọng: Van kiểu L chỉ có thể chuyển hướng dòng chảy giữa hai lựa chọn. Nó không thể đóng hoàn toàn dòng chảy (trừ khi có thiết kế đặc biệt) và không thể trộn lẫn dòng chảy từ hai nguồn vào một đích.

Chức Năng Chính Của Thân Van Inox Ba Ngã Kiểu L

• Chuyển hướng (Diverting): Chuyển một dòng chảy đầu vào sang một trong hai đường ống đầu ra khác nhau. Đây là ứng dụng phổ biến nhất.
• Lựa chọn (Selecting): Lựa chọn một trong hai nguồn cấp đầu vào để đưa vào một đường ống đầu ra duy nhất.
• Cô lập đường ống: Có thể sử dụng để tạm thời cô lập một nhánh của hệ thống để bảo trì, sửa chữa trong khi nhánh còn lại vẫn hoạt động.
• Đơn giản hóa hệ thống: Một van ba ngã có thể thay thế cho hai van hai ngã, giúp hệ thống gọn gàng hơn, giảm số lượng mối nối và tiết kiệm chi phí.

Hướng Dẫn Lắp Đặt Van Ba Ngã Kiểu L

1. Chuẩn bị: Đảm bảo hệ thống đã được xả hết áp suất. Làm sạch các đầu nối ren hoặc mặt bích trên đường ống.
2. Xác định cổng: Xác định rõ đâu là cổng chung (cổng vào chính hoặc ra chính) và đâu là hai cổng lựa chọn để lắp đặt đúng với sơ đồ thiết kế.
3. Lắp đặt van: Kết nối van vào đường ống. Đối với nối ren, sử dụng băng keo non để đảm bảo độ kín. Đối với nối bích, siết đều các bu lông theo thứ tự chéo nhau.
4. Kiểm tra hướng tay gạt: Lắp tay gạt hoặc bộ điều khiển vào trục van. Kiểm tra để chắc chắn rằng hướng của tay gạt tương ứng chính xác với vị trí mở của các cổng.
5. Kiểm tra vận hành: Cho hệ thống hoạt động ở áp suất thấp, vận hành van qua lại giữa hai vị trí để kiểm tra dòng chảy có được điều hướng đúng không và kiểm tra rò rỉ tại tất cả các mối nối.

Sự Cố Thường Gặp Và Cách Khắc Phục

• Trường hợp 1: Rò rỉ qua các cổng khi van đã đóng một ngã
  • Nguyên nhân: Đệm làm kín (seat) bị mòn, hư hỏng hoặc có cặn bẩn kẹt lại.
  • Khắc phục: Tháo van, vệ sinh sạch sẽ bi van và các đệm. Nếu đệm bị mòn, cần thay thế bộ đệm mới hoặc thay van mới.
• Trường hợp 2: Rò rỉ tại trục van
  • Nguyên nhân: Gioăng làm kín trục bị mòn hoặc lỏng.
  • Khắc phục: Siết nhẹ ốc hãm của bộ phận làm kín trục. Nếu vẫn rò rỉ, cần thay thế bộ gioăng làm kín trục.
• Trường hợp 3: Tay gạt bị cứng, khó xoay
  • Nguyên nhân: Thiếu bôi trơn, cặn bẩn tích tụ, hoặc đệm làm kín bị biến dạng do nhiệt độ hoặc hóa chất.
  • Khắc phục: Thử bôi trơn trục van. Nếu không cải thiện, cần tháo van ra kiểm tra và vệ sinh toàn bộ.

Ưu Điểm Vượt Trội Của Thân Van Inox Ba Ngã Kiểu L

• Chống ăn mòn và độ bền cao: Vật liệu inox 304/316 đảm bảo van hoạt động bền bỉ trong môi trường khắc nghiệt, kéo dài tuổi thọ hệ thống.
• Điều hướng dòng chảy linh hoạt: Chỉ với một thao tác xoay 90 độ, người dùng có thể dễ dàng thay đổi hướng của dòng chảy.
• Thiết kế nhỏ gọn, tiết kiệm không gian: Thay thế cho cụm hai van hai ngã, giúp hệ thống gọn gàng và giảm chi phí lắp đặt.
• Độ kín cao: Thiết kế bi van và đệm PTFE đảm bảo độ kín khít, ngăn ngừa rò rỉ và thất thoát lưu chất.
• Tương thích rộng rãi: Có thể sử dụng cho nhiều loại lưu chất khác nhau, từ nước sạch, khí nén đến hóa chất và thực phẩm.

So Sánh Van Ba Ngã Kiểu L và Kiểu T

Hiểu rõ sự khác biệt giữa hai loại van ba ngã là rất quan trọng để lựa chọn đúng sản phẩm.

• Van Kiểu L (L-Port):
  • Chức năng chính: Chuyển hướng (Diverter).
  • Góc xoay: 90 độ.
  • Luồng chảy: Chỉ có thể nối cổng chung với một trong hai cổng còn lại. Không bao giờ có thể kết nối cả ba cổng với nhau.
  • Ứng dụng: Lựa chọn nguồn cấp, chuyển hướng sản phẩm ra hai dây chuyền khác nhau.
• Van Kiểu T (T-Port):
  • Chức năng chính: Chuyển hướng, trộn dòng (Mixer), hoặc cho chảy thẳng.
  • Góc xoay: 90 độ và 180 độ.
  • Luồng chảy: Có thể nối cả ba cổng với nhau, hoặc hoạt động như van kiểu L, hoặc cho dòng chảy thẳng qua hai cổng đối diện và đóng cổng còn lại.
  • Ứng dụng: Trộn hai loại dung dịch, lấy mẫu, hoặc chuyển hướng dòng chảy.

Quy Trình Sản Xuất Thân Van Inox

1. Thiết kế và tạo khuôn: Dựa trên mô hình 3D, khuôn đúc được chế tạo.
2. Đúc chính xác (Investment Casting): Inox nóng chảy được rót vào khuôn để tạo ra thân van thô có hình dạng gần như hoàn chỉnh, giúp giảm thiểu việc gia công sau này.
3. Gia công CNC: Thân van, bi van, và trục van được đưa lên các máy phay, tiện CNC để gia công các bề mặt chức năng, lỗ ren, và các chi tiết đòi hỏi độ chính xác cao.
4. Hoàn thiện bề mặt: Các chi tiết được xử lý bề mặt để đạt độ bóng và độ nhẵn yêu cầu.
5. Lắp ráp: Các bộ phận được lắp ráp lại với nhau một cách cẩn thận, bao gồm cả các đệm và gioăng làm kín.
6. Kiểm tra áp lực và độ kín: Mỗi sản phẩm hoàn thiện đều được đưa vào máy thử áp, kiểm tra khả năng chịu áp và độ kín ở các cổng và trục van trước khi xuất xưởng.

Ứng Dụng Thực Tế Của Thân Van Inox Ba Ngã Kiểu L

• Ngành thực phẩm: Chuyển hướng dòng sữa từ bồn chứa sang dây chuyền thanh trùng hoặc dây chuyền vệ sinh (CIP).
• Nhà máy hóa chất: Lựa chọn cấp một trong hai loại hóa chất khác nhau vào một lò phản ứng.
• Hệ thống xử lý nước: Chuyển hướng dòng nước đã xử lý ra bể chứa hoặc ra đường ống tái sử dụng.
• Hệ thống làm mát: Chuyển hướng dòng nước làm mát qua một bộ trao đổi nhiệt hoặc đi đường tắt (bypass) khi không cần làm mát.
• Trạm chiết rót: Điều hướng sản phẩm lỏng đến các vòi chiết rót khác nhau.

Thời Gian Giao Hàng Và Chính Sách Bảo Hành

• Thời gian giao hàng:
  • Đối với hàng có sẵn: Giao hàng nhanh chóng trong 1-3 ngày trên toàn quốc.
  • Đối với các sản phẩm gia công theo yêu cầu hoặc hàng nhập khẩu: Thời gian từ 7-30 ngày tùy thuộc vào độ phức tạp và số lượng.
• Chính sách bảo hành:
  • Bảo hành 12 tháng đối với các lỗi kỹ thuật từ nhà sản xuất.
  • Vật Tư Công Nghiệp Khải Lợi hỗ trợ tư vấn, đổi trả sản phẩm nếu phát hiện lỗi khi nhận hàng.

Mẹo Bảo Quản Và Vận Hành

• Vận hành định kỳ: Nếu van ít được sử dụng, nên vận hành xoay qua lại vài lần mỗi tháng để tránh bị kẹt.
• Tránh dùng lực quá mạnh: Không dùng các đoạn ống dài để làm đòn bẩy xoay tay gạt vì có thể làm hỏng trục hoặc các bộ phận bên trong.
• Kiểm tra môi trường: Đảm bảo nhiệt độ và áp suất làm việc luôn nằm trong giới hạn cho phép của van.
• Lắp đặt bộ lọc: Nếu lưu chất có chứa cặn bẩn, nên lắp một bộ lọc Y ở phía trước để bảo vệ đệm làm kín của van.

Câu Hỏi Thường Gặp (FAQ)

1. Van ba ngã kiểu L có thể đóng hoàn toàn dòng chảy không? Không, ở cả hai vị trí, nó luôn mở giữa cổng chung và một cổng khác. Nó không có vị trí đóng hoàn toàn.
2. Sự khác biệt chính giữa Inox 304 và 316 là gì? Inox 316 có khả năng chống ăn mòn từ clorua và muối tốt hơn, thích hợp cho môi trường biển hoặc hóa chất khắc nghiệt.
3. Tôi có thể lắp bộ điều khiển điện cho thân van này không? Có, thân van có mặt bích kết nối tiêu chuẩn, dễ dàng lắp đặt các bộ điều khiển điện hoặc khí nén.
4. Vật liệu đệm PTFE chịu được những hóa chất nào? PTFE trơ với hầu hết các loại hóa chất công nghiệp, axit và bazơ mạnh.
5. Tại sao van của tôi bị rò rỉ ở tay gạt? Có thể do gioăng làm kín trục đã bị mòn. Cần siết lại hoặc thay thế.
6. Khải Lợi có cung cấp van với kết nối mặt bích không? Có, chúng tôi cung cấp đầy đủ các loại van ba ngã nối ren và nối bích.
7. Van này có thể dùng cho thực phẩm được không? Có, với vật liệu inox và đệm PTFE, van hoàn toàn an toàn và phù hợp cho ngành thực phẩm.
8. Nên chọn van kiểu L hay kiểu T cho ứng dụng của tôi? Nếu chỉ cần chuyển hướng, chọn kiểu L. Nếu cần trộn dòng hoặc có thêm lựa chọn chảy thẳng, chọn kiểu T. Hãy liên hệ Khải Lợi để được tư vấn.
9. Làm thế nào để biết kích thước ren của van? Kích thước thường được ghi trên thân van, hoặc bạn có thể đo đường kính trong của ren.
10. Van có cần bôi trơn không? Không, vật liệu PTFE tự nó đã có hệ số ma sát thấp, không cần bôi trơn.
11. Nhiệt độ tối đa van chịu được là bao nhiêu? Khoảng 180°C với đệm làm kín PTFE tiêu chuẩn.
12. Tay gạt có thể xoay 360 độ không? Không, tay gạt thường có chốt chặn để giới hạn góc xoay ở 90 độ.
13. Mua hàng tại Khải Lợi có được hỗ trợ kỹ thuật không? Có, đội ngũ của chúng tôi luôn sẵn sàng tư vấn kỹ thuật miễn phí cho khách hàng.
14. Làm sao để đặt hàng? Quý khách có thể liên hệ trực tiếp qua Zalo hoặc Hotline 0797.975.838.
15. Van có thể lắp đặt ngoài trời không? Có, vật liệu inox rất phù hợp để lắp đặt ngoài trời.
16. Van có thể dùng cho bột hoặc vật liệu rắn không? Không, van bi chỉ được thiết kế cho lưu chất là chất lỏng hoặc khí.
17. Nếu tôi cần kích thước không có sẵn thì sao? Khải Lợi có thể hỗ trợ đặt hàng nhập khẩu theo yêu cầu của quý khách.
18. Chính sách bảo hành áp dụng như thế nào? Bảo hành 12 tháng cho các lỗi thuộc về nhà sản xuất, không bao gồm lỗi do lắp đặt sai hoặc vận hành quá giới hạn.
19. Van có gây sụt áp nhiều không? Van bi ba ngã có độ sụt áp thấp so với nhiều loại van khác do thiết kế lỗ mở lớn.
20. Sản phẩm có nguồn gốc từ đâu? Khải Lợi phân phối sản phẩm từ các thương hiệu uy tín, có nguồn gốc xuất xứ rõ ràng.

Kết Luận

Thân van inox ba ngã kiểu L là một thiết bị kỹ thuật cao, đóng vai trò trung tâm trong việc điều phối các hệ thống đường ống phức tạp.

Với khả năng điều hướng dòng chảy linh hoạt, độ bền vượt trội từ vật liệu inox 304/316 và thiết kế làm kín an toàn, sản phẩm này mang lại hiệu quả vận hành, tiết kiệm chi phí và không gian lắp đặt.

Vật Tư Công Nghiệp Khải Lợi tự hào là nhà phân phối tin cậy, mang đến các sản phẩm thân van chất lượng cao, đáp ứng mọi tiêu chuẩn khắt khe nhất.

Lựa chọn sản phẩm của chúng tôi là lựa chọn sự an tâm, hiệu quả và bền vững cho hệ thống của bạn.
