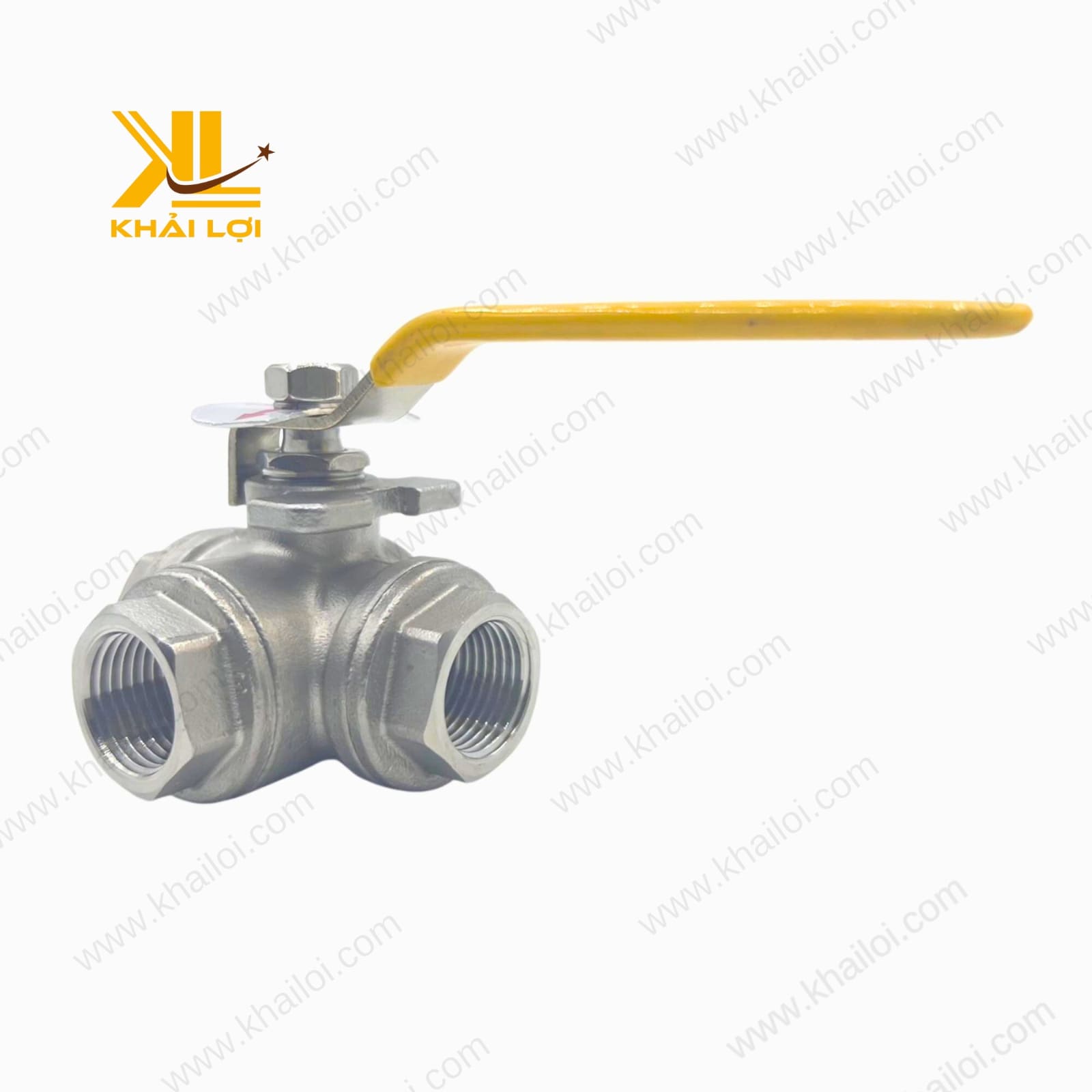

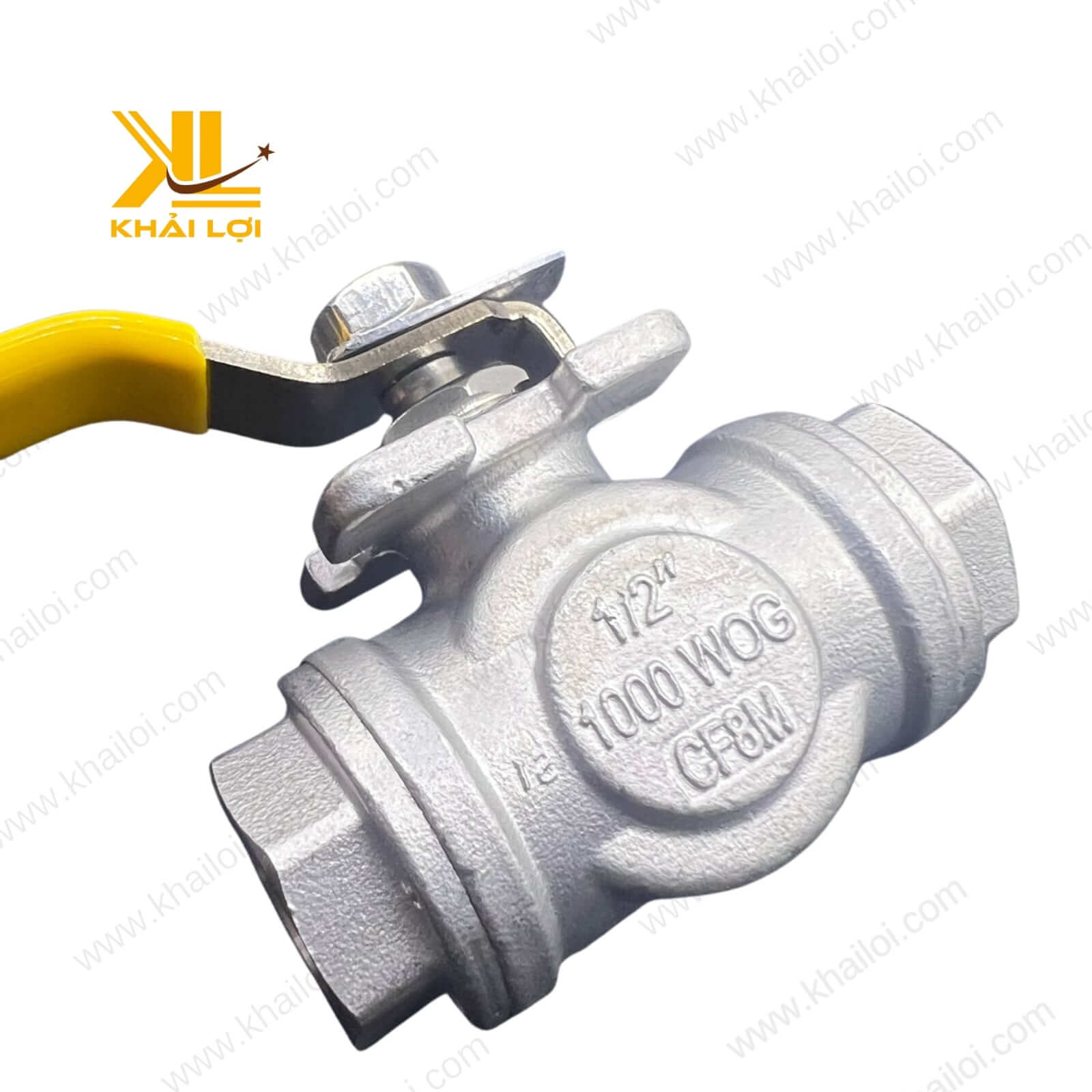

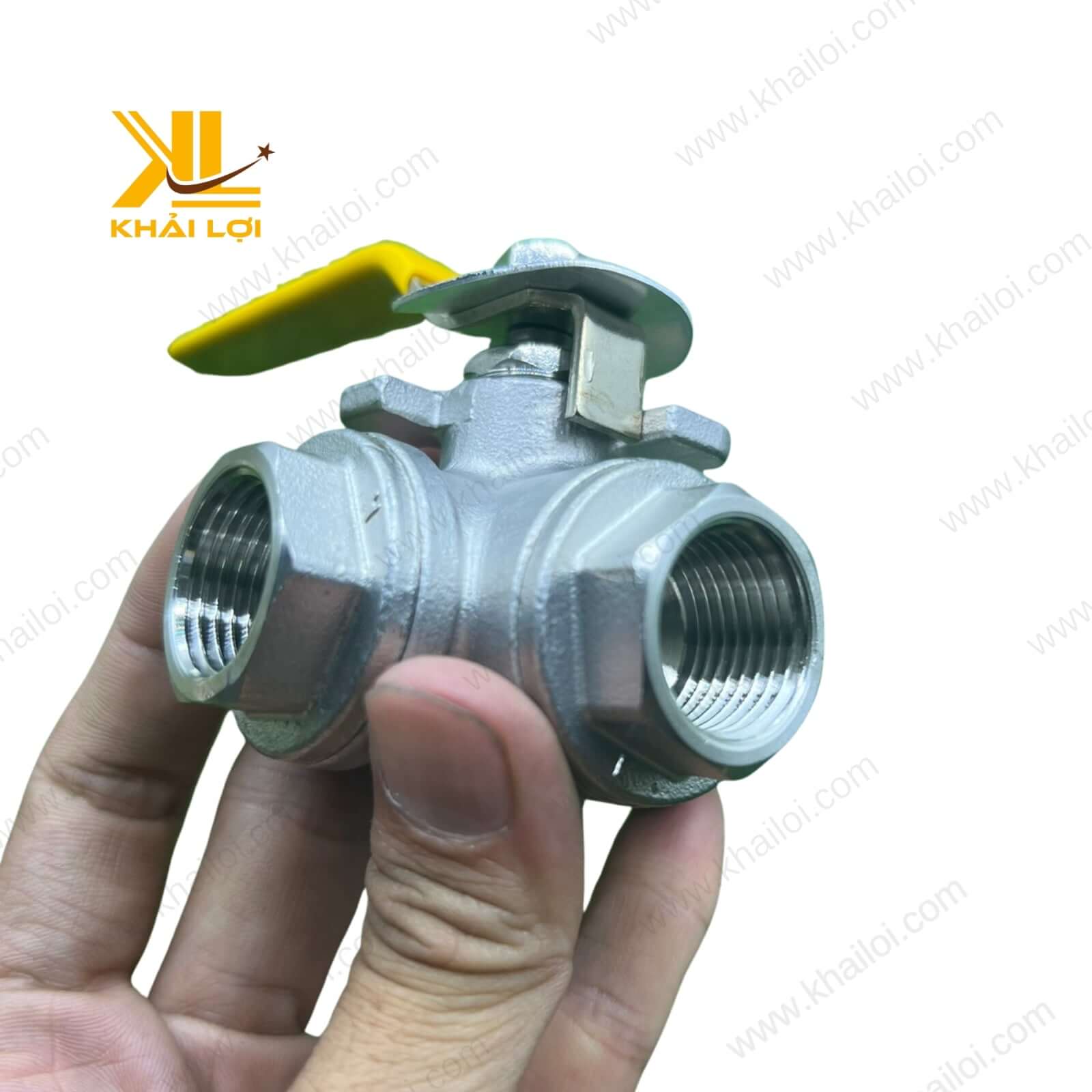

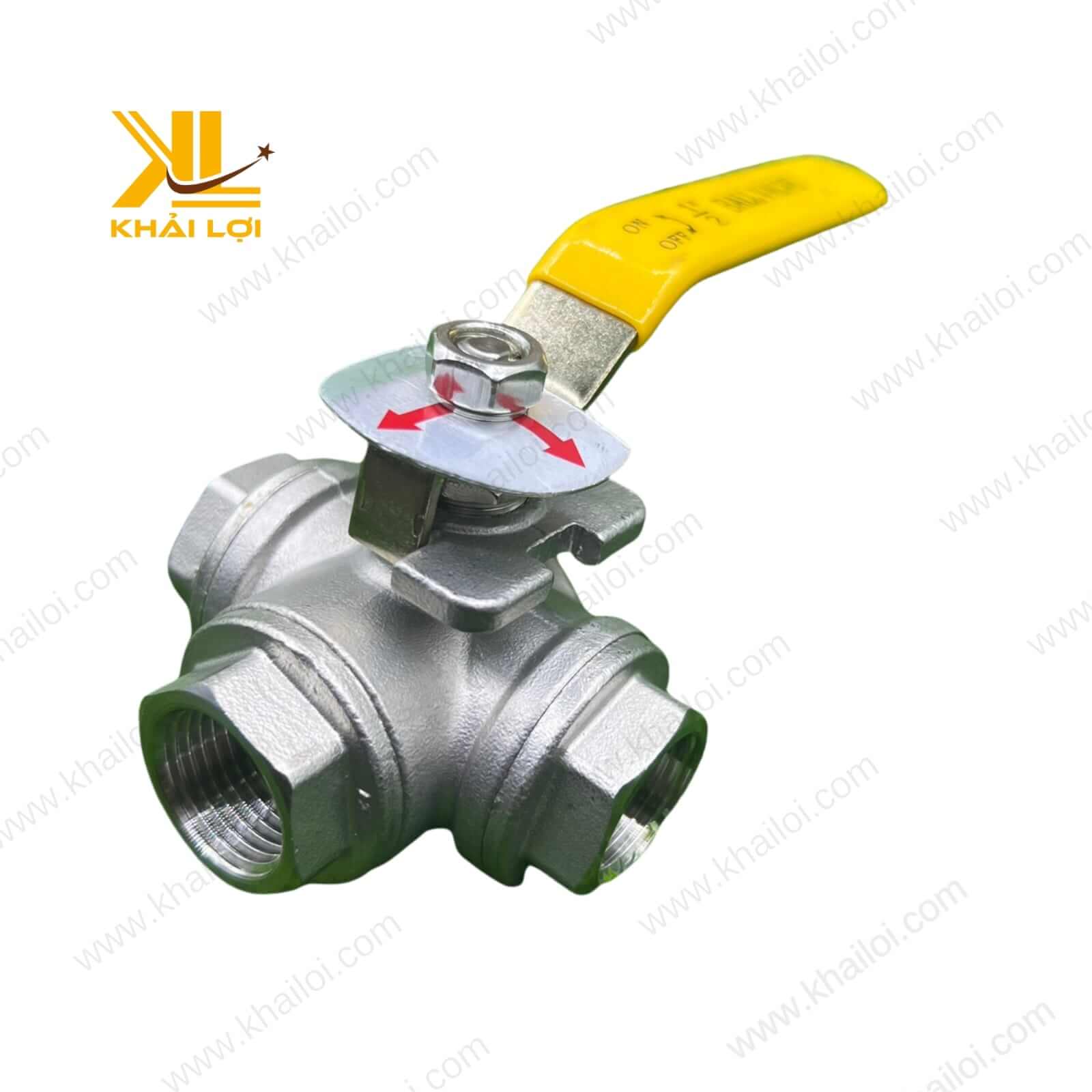

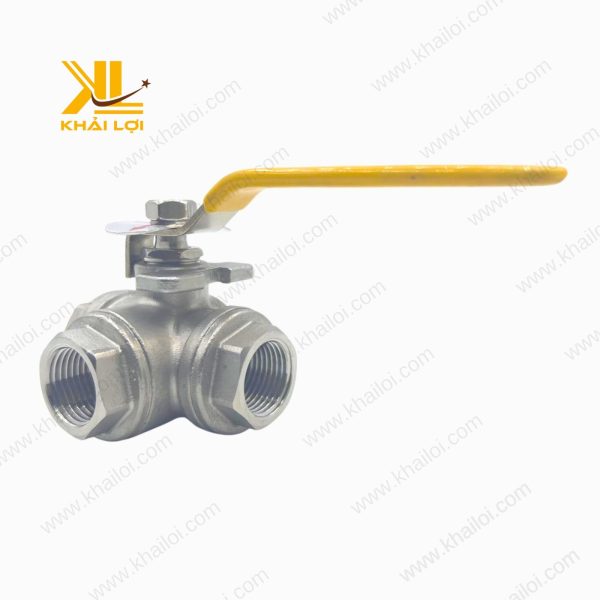

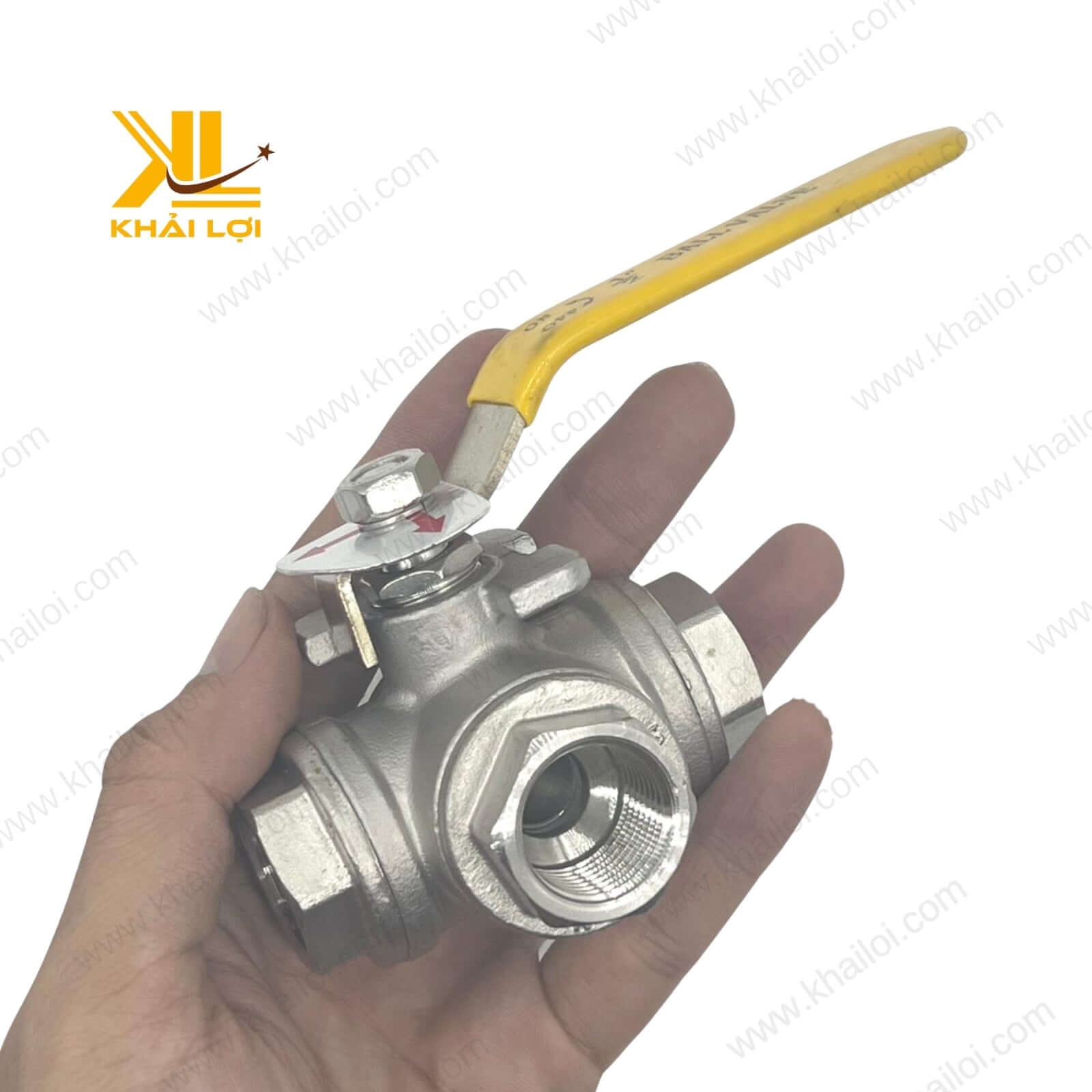

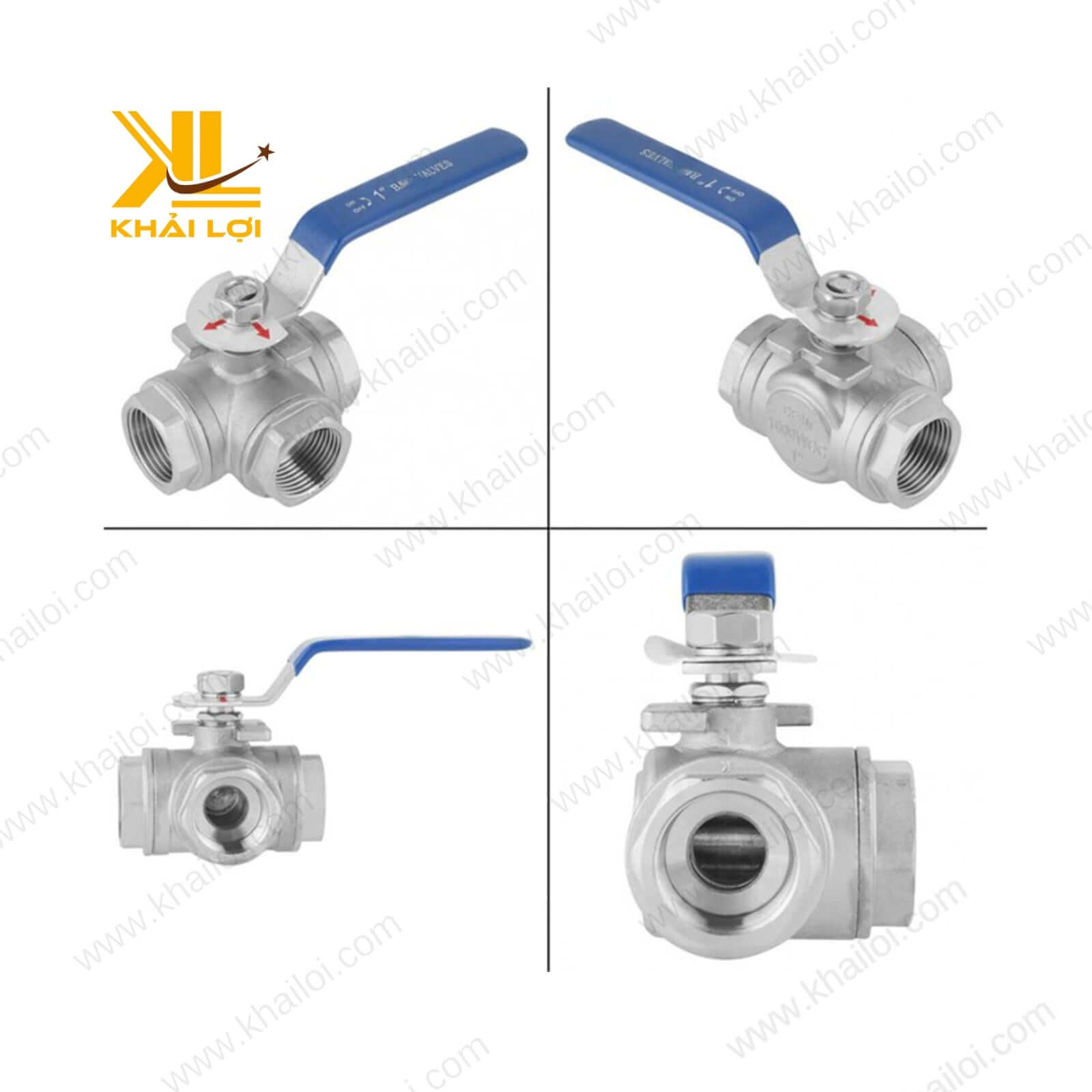

Van Bi Ba Ngã Inox 304

Van Bi Ba Ngã Inox 304 – Giải Pháp Điều Hướng Dòng Chảy Toàn Diện và Bền Bỉ

Giới Thiệu Chung Về Van Bi Ba Ngã Inox 304

Trong bối cảnh các ngành công nghiệp đòi hỏi sự chính xác, độ bền và hiệu quả ngày càng cao, Van Bi Ba Ngã Inox 304 nổi lên như một thiết bị không thể thiếu trong các hệ thống đường ống phức tạp.

Sản phẩm này, được phân phối bởi Vật tư công nghiệp Khải Lợi, là giải pháp kỹ thuật ưu việt được thiết kế để điều khiển, phân phối và thay đổi hướng dòng chảy của chất lỏng hoặc khí một cách linh hoạt và hiệu quả.

Với cấu trúc ba cửa (ba ngã) đặc trưng, van cho phép thực hiện các thao tác phức tạp như trộn lẫn hai dòng chảy thành một hoặc chuyển hướng một dòng chảy sang hai lối ra khác nhau, điều mà các loại van hai ngã truyền thống không thể thực hiện được.

Được chế tạo từ vật liệu inox 304 (thép không gỉ), một loại hợp kim nổi tiếng với khả năng chống ăn mòn vượt trội, độ cứng cao và đảm bảo tiêu chuẩn vệ sinh, Van Bi Ba Ngã Inox 304 là lựa chọn lý tưởng cho các môi trường làm việc khắc nghiệt.

Sản phẩm này không chỉ đáp ứng các yêu cầu kỹ thuật khắt khe trong ngành hóa chất, xử lý nước thải, dầu khí mà còn phù hợp với các ngành đòi hỏi độ tinh khiết cao như thực phẩm, dược phẩm và đồ uống.

Sự phát triển của công nghệ tự động hóa cũng đã mở ra tiềm năng tích hợp van với các bộ điều khiển điện hoặc khí nén, giúp tối ưu hóa quy trình vận hành, giảm thiểu sự can thiệp của con người và nâng cao hiệu suất toàn hệ thống.

Vật tư công nghiệp Khải Lợi tự hào mang đến một sản phẩm chất lượng, đáng tin cậy, góp phần vào sự thành công và bền vững của các quy trình sản xuất hiện đại.

Van Bi Ba Ngã Inox 304 Là Gì?

Van Bi Ba Ngã Inox 304 là một loại van công nghiệp có cấu trúc thân van với ba cổng kết nối, được sử dụng để kiểm soát và điều hướng dòng chảy của lưu chất.

Điểm cốt lõi của van là một viên bi (ball) được khoét lỗ theo dạng chữ “L” (L-port) hoặc chữ “T” (T-port) đặt bên trong thân van. Bằng cách xoay tay gạt một góc 90 độ, trục van sẽ làm xoay viên bi, từ đó thay đổi đường đi của lưu chất qua các cổng.

Chất liệu chính cấu thành van là inox 304, một loại thép không gỉ phổ biến chứa 18% crom và 8% niken, mang lại khả năng chống oxy hóa và ăn mòn tuyệt vời trong nhiều loại môi trường.

Sự khác biệt cơ bản của van ba ngã nằm ở khả năng phân chia hoặc trộn lẫn dòng chảy:

• Loại L-Port (Lỗ chữ L): Van có một đường vào và hai đường ra, nhưng chỉ cho phép dòng chảy đi theo một trong hai hướng tại một thời điểm. Nó hoạt động như một bộ chuyển hướng (diverter), lý tưởng cho việc chuyển đổi dòng chảy giữa hai bể chứa hoặc hai đường ống khác nhau.
• Loại T-Port (Lỗ chữ T): Van này linh hoạt hơn, cho phép dòng chảy đi thẳng, rẽ nhánh 90 độ, hoặc trộn lẫn hai dòng chảy từ hai cổng vào và đi ra ở cổng thứ ba. Nó có thể thực hiện cả chức năng chuyển hướng và trộn lẫn (mixing), phù hợp cho các ứng dụng cần điều tiết lưu lượng phức tạp.

Với thiết kế thông minh và vật liệu bền bỉ, van bi ba ngã inox 304 của Khải Lợi là một giải pháp toàn diện, đáp ứng nhu cầu kiểm soát dòng chảy đa dạng trong các hệ thống công nghiệp từ đơn giản đến phức tạp.

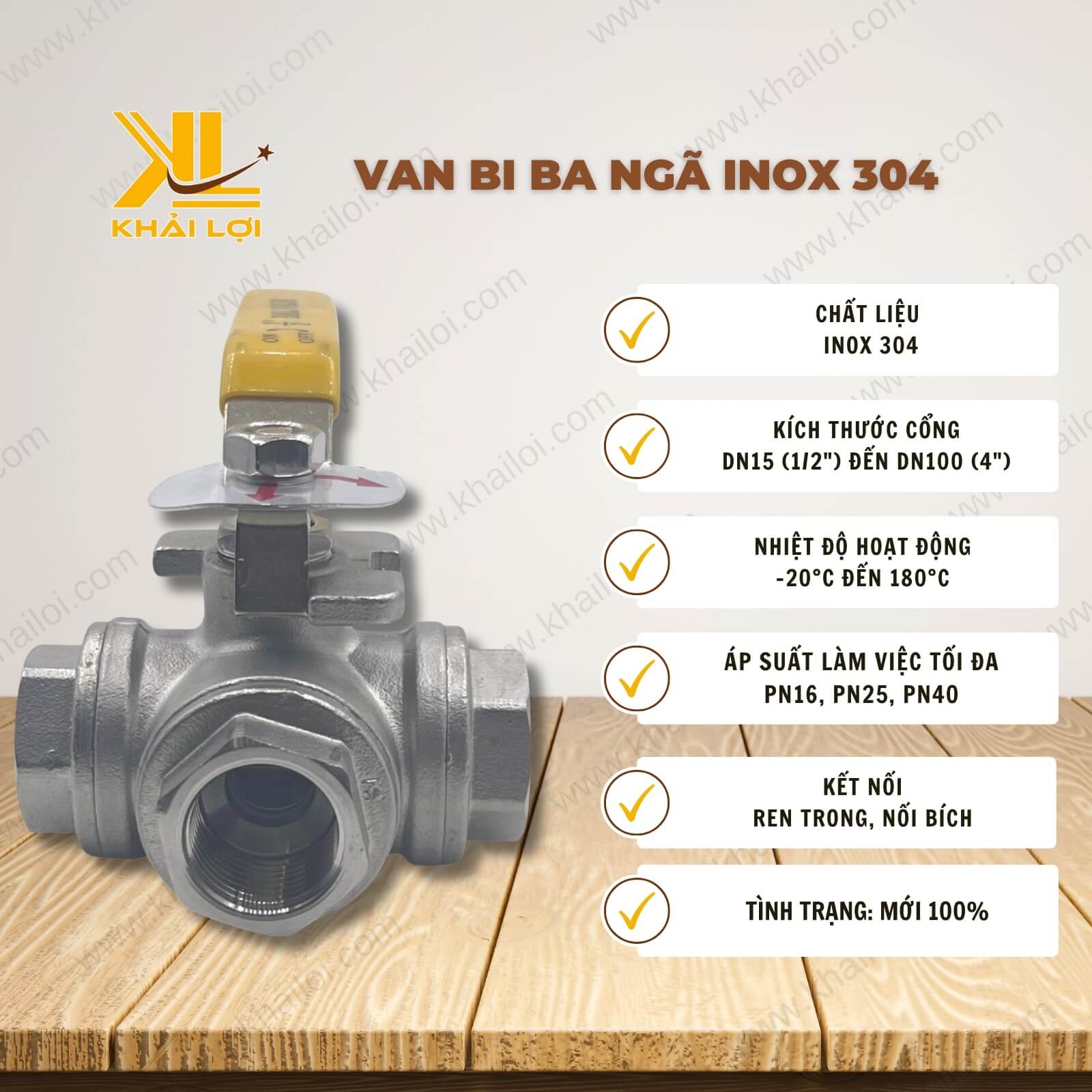

Thông Số Kỹ Thuật Van Bi Ba Ngã Inox 304

• Tên sản phẩm: Van Bi Ba Ngã Inox 304
• Vật liệu van: Inox 304
• Gioăng làm kín: Teflon (PTFE)
• Kích thước cổng: DN15 (1/2″) đến DN100 (4″)
• Kiểu kết nối: Nối ren trong (BSP, NPT), nối bích (JIS, ANSI, DIN)
• Dạng van: L-Port (2 đường) hoặc T-Port (3 đường)
• Áp suất làm việc tối đa: PN16, PN25, PN40 (tương đương 16 bar, 25 bar, 40 bar)
• Nhiệt độ hoạt động: -20°C đến 180°C
• Môi trường ứng dụng: Nước sạch, nước thải, hóa chất, dầu, khí, hơi, thực phẩm
• Kiểu vận hành: Tay gạt (tiêu chuẩn), có thể tích hợp bộ điều khiển điện hoặc khí nén
• Tiêu chuẩn sản xuất: ISO 9001
• Nhà phân phối: Vật tư công nghiệp Khải Lợi
• Tình trạng: Mới 100%

Cấu Tạo Chi Tiết Của Van Bi Ba Ngã Inox 304

Van Bi Ba Ngã Inox 304 được thiết kế với cấu trúc vững chắc, bao gồm các bộ phận chính được gia công với độ chính xác cao để đảm bảo hiệu suất vận hành và độ bền tối ưu.

• Thân Van (Body): Là bộ phận chính, được đúc nguyên khối từ inox 304. Thân van có ba cửa (ngã) để kết nối với hệ thống đường ống thông qua ren hoặc mặt bích. Nhiệm vụ của thân van là chứa và bảo vệ các bộ phận bên trong như bi van, trục van, và chịu đựng áp suất, nhiệt độ của lưu chất.
• Bi Van (Ball): Là trái tim của van, một khối cầu kim loại làm từ inox 304 được khoét rỗng bên trong theo dạng chữ L hoặc chữ T. Bề mặt bi van được mài nhẵn bóng để giảm ma sát và đảm bảo độ kín khi đóng. Bằng cách xoay bi van, các lỗ khoét sẽ được điều chỉnh để mở, đóng hoặc chuyển hướng dòng chảy.
• Trục Van (Stem): Là một thanh kim loại cứng làm từ inox 304, một đầu nối với bi van, đầu còn lại nối với tay gạt. Trục van có nhiệm vụ truyền mô-men xoắn từ tay gạt xuống bi van, giúp bi van xoay chính xác theo góc độ mong muốn.
• Gioăng Làm Kín (Seat & Seal): Thường được làm từ Teflon (PTFE), một loại polymer có khả năng chịu nhiệt, kháng hóa chất và hệ số ma sát thấp. Gioăng được đặt giữa bi van và thân van, có vai trò làm kín, ngăn chặn tuyệt đối sự rò rỉ của lưu chất ra bên ngoài, ngay cả dưới áp suất cao.
• Tay Gạt (Lever/Handle): Là bộ phận vận hành thủ công, được làm từ thép bọc nhựa hoặc inox. Tay gạt cho phép người vận hành dễ dàng xoay trục van một góc 90 độ để điều khiển trạng thái của van. Thiết kế tay gạt thường dài để tạo đòn bẩy, giúp việc vận hành trở nên nhẹ nhàng hơn.

Chức Năng Cốt Lõi Của Van Bi Ba Ngã Inox 304

Với thiết kế ba cổng độc đáo, Van Bi Ba Ngã Inox 304 thực hiện các chức năng linh hoạt mà van hai ngã không thể đáp ứng, trở thành một công cụ đa năng trong việc quản lý hệ thống đường ống.

• Chức năng Chuyển Hướng Dòng Chảy (Diverting): Đây là chức năng cơ bản nhất. Van có thể nhận lưu chất từ một cổng đầu vào và chuyển hướng nó đến một trong hai cổng đầu ra. Chức năng này rất hữu ích trong các hệ thống cần luân phiên dòng chảy giữa hai nhánh đường ống, hai bồn chứa hoặc hai thiết bị khác nhau.
• Chức năng Trộn Lẫn Dòng Chảy (Mixing): Với cấu hình T-port, van có thể nhận lưu chất từ hai cổng đầu vào khác nhau và trộn chúng lại với nhau trước khi đẩy ra ở cổng thứ ba. Chức năng này được ứng dụng rộng rãi trong các quy trình cần pha trộn hóa chất, điều chỉnh nhiệt độ bằng cách trộn dòng nóng và lạnh, hoặc kết hợp các thành phần khác nhau.
• Chức năng Phân Tách Dòng Chảy (Splitting): Van T-port cũng có thể lấy lưu chất từ một cổng và phân chia nó ra hai cổng còn lại cùng một lúc. Điều này giúp phân phối lưu chất đến hai khu vực hoạt động song song từ cùng một nguồn cấp.
• Chức năng Đóng/Mở Hoàn Toàn (Shut-off): Tương tự như van bi thông thường, van ba ngã có thể được sử dụng để đóng hoàn toàn dòng chảy qua một hoặc tất cả các cổng, giúp cô lập một phần của hệ thống khi cần bảo trì hoặc sửa chữa.

Ưu Điểm Vượt Trội Của Van Bi Ba Ngã Inox 304

Sản phẩm do Vật tư công nghiệp Khải Lợi phân phối được người dùng và các chuyên gia kỹ thuật đánh giá cao nhờ những ưu điểm nổi bật sau:

• Khả Năng Chống Ăn Mòn Xuất Sắc: Vật liệu inox 304 có khả năng chống lại sự ăn mòn từ nước, không khí, axit nhẹ, kiềm và nhiều loại hóa chất công nghiệp, giúp van hoạt động bền bỉ trong các môi trường khắc nghiệt.
• Tính Linh Hoạt Cao: Với khả năng chuyển hướng, trộn lẫn hoặc phân tách dòng chảy, một van ba ngã có thể thay thế cho hai hoặc ba van hai ngã, giúp tiết kiệm không gian lắp đặt, giảm chi phí và đơn giản hóa thiết kế hệ thống.
• Độ Kín Tuyệt Đối: Thiết kế bi van và gioăng làm kín PTFE đảm bảo van đóng chặt, ngăn ngừa rò rỉ lưu chất, từ đó tiết kiệm tài nguyên và đảm bảo an toàn cho môi trường làm việc.
• Vận Hành Dễ Dàng và Nhanh Chóng: Chỉ cần xoay tay gạt một góc 90 độ là có thể thay đổi hoàn toàn trạng thái của van. Thao tác này nhanh hơn nhiều so với các loại van cổng hay van cầu cần xoay nhiều vòng.
• Dải Nhiệt Độ và Áp Suất Rộng: Van có thể hoạt động ổn định trong môi trường có nhiệt độ lên tới 180°C và áp suất cao (lên đến 40 bar), phù hợp với đa số các ứng dụng công nghiệp.
• Tuổi Thọ Cao và Ít Bảo Trì: Cấu trúc đơn giản, ít bộ phận chuyển động và vật liệu bền bỉ giúp van có tuổi thọ cao, giảm tần suất và chi phí cho việc bảo trì, sửa chữa.
• Đảm Bảo Vệ Sinh: Bề mặt inox 304 trơn nhẵn, khó bám bẩn và dễ vệ sinh, đáp ứng các tiêu chuẩn khắt khe của ngành thực phẩm, đồ uống và dược phẩm.

Ứng Dụng Phổ Biến Của Van Bi Ba Ngã Inox 304

Nhờ những đặc tính ưu việt về vật liệu và chức năng, Van Bi Ba Ngã Inox 304 được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau:

• Ngành Xử Lý Nước và Nước Thải: Dùng để chuyển hướng dòng nước giữa các bể xử lý, bể lọc hoặc chuyển đổi giữa các đường ống cấp và xả.
• Ngành Hóa Chất: Dùng để pha trộn các loại dung môi, axit, kiềm theo tỷ lệ nhất định hoặc chuyển hướng dòng hóa chất trong các dây chuyền sản xuất.
• Ngành Thực Phẩm và Đồ Uống: Sử dụng trong các hệ thống CIP (Clean-in-place), chuyển hướng dòng sản phẩm (sữa, nước trái cây, bia) giữa các bồn chứa, máy chiết rót và hệ thống thanh trùng.
• Hệ Thống HVAC (Hệ thống sưởi, thông gió và điều hòa không khí): Dùng để trộn dòng nước nóng và lạnh nhằm tạo ra nước có nhiệt độ mong muốn cấp cho hệ thống, hoặc chuyển hướng dòng môi chất làm lạnh.
• Ngành Dầu Khí và Năng Lượng: Dùng để điều hướng dòng nhiên liệu, dầu bôi trơn hoặc các chất lỏng thủy lực trong các nhà máy điện, hệ thống đường ống dẫn dầu.
• Ngành Dược Phẩm và Công Nghệ Sinh Học: Điều khiển dòng chảy của các dung dịch tinh khiết, nước cất và các sản phẩm sinh học, nơi yêu cầu cao về độ sạch và chống nhiễm khuẩn.
• Nông Nghiệp: Ứng dụng trong các hệ thống tưới tiêu tự động, cho phép chuyển hướng dòng nước tưới đến các khu vực khác nhau hoặc pha trộn phân bón lỏng vào hệ thống.

Câu Hỏi Thường Gặp (FAQ) Về Van Bi Ba Ngã Inox 304

• Sự khác biệt chính giữa L-Port và T-Port là gì? L-Port chỉ có thể chuyển hướng dòng chảy từ một nguồn sang một trong hai đích. T-Port linh hoạt hơn, có thể chuyển hướng, trộn lẫn hai dòng thành một, hoặc phân chia một dòng ra hai hướng.
• Van bi ba ngã inox 304 có chịu được hóa chất mạnh không? Inox 304 chịu được nhiều loại hóa chất thông thường và axit nhẹ. Tuy nhiên, đối với các hóa chất có tính ăn mòn cao như axit sulfuric đậm đặc hoặc môi trường chứa nhiều clorua (như nước biển), nên cân nhắc sử dụng van làm từ inox 316 để đảm bảo độ bền tối ưu.
• Làm thế nào để chọn đúng kích thước van? Kích thước van (DN) phải tương ứng với đường kính danh nghĩa của đường ống mà bạn muốn lắp đặt. Việc chọn sai kích thước có thể gây sụt áp, giảm lưu lượng và ảnh hưởng đến hiệu suất của toàn hệ thống.
• Van này có thể dùng cho hơi nóng không? Có, van bi ba ngã inox 304 với gioăng PTFE có thể hoạt động tốt trong môi trường hơi nóng với nhiệt độ lên đến 180°C.
• Tay gạt của van có thể lắp ngược được không? Có, trong nhiều thiết kế, tay gạt có thể được tháo ra và lắp lại theo một hướng khác để phù hợp với không gian lắp đặt chật hẹp.
• Van có cần bảo trì thường xuyên không? Van có độ bền cao và ít cần bảo trì. Tuy nhiên, nên kiểm tra định kỳ (6-12 tháng/lần) xem có rò rỉ ở gioăng hoặc trục không, và vận hành thử van để đảm bảo nó không bị kẹt.
• Vì sao van bị kẹt hoặc khó vận hành? Nguyên nhân có thể do cặn bẩn từ lưu chất bám vào bi van và gioăng, hoặc do van không được vận hành trong một thời gian dài. Cần tháo ra vệ sinh hoặc vận hành van định kỳ để tránh tình trạng này.
• Van có thể được tự động hóa không? Chắc chắn có. Van có thể dễ dàng tích hợp với bộ điều khiển điện (electric actuator) hoặc bộ điều khiển khí nén (pneumatic actuator) để vận hành tự động trong các hệ thống điều khiển từ xa hoặc PLC.
• Vật tư công nghiệp Khải Lợi có cung cấp phụ kiện thay thế không? Có, Khải Lợi cung cấp đầy đủ các phụ kiện thay thế chính hãng như gioăng PTFE, tay gạt, giúp bạn dễ dàng sửa chữa và kéo dài tuổi thọ sản phẩm.
• Làm sao để phân biệt inox 304 và các loại inox khác? Có thể dùng thuốc thử chuyên dụng hoặc phân tích quang phổ. Về mặt cảm quan, inox 304 không hút nam châm (hoặc hút rất nhẹ), trong khi một số loại inox khác có thể hút nam châm.
• Áp suất làm việc tối đa của van là bao nhiêu? Tùy thuộc vào kích thước và tiêu chuẩn mặt bích, áp suất có thể là PN16 (16 bar), PN25 (25 bar) hoặc PN40 (40 bar). Cần xem kỹ thông số trên thân van.
• Lắp đặt van theo chiều đứng hay chiều ngang có ảnh hưởng gì không? Van bi có thể được lắp đặt ở bất kỳ vị trí nào (đứng, ngang, nghiêng) mà không ảnh hưởng đến chức năng của nó, mang lại sự linh hoạt tối đa khi thiết kế đường ống.
• Gioăng PTFE có an toàn cho thực phẩm không? Có, PTFE là vật liệu trơ, không phản ứng hóa học và được FDA (Cục quản lý Thực phẩm và Dược phẩm Hoa Kỳ) chấp thuận cho các ứng dụng tiếp xúc trực tiếp với thực phẩm.
• So với van cầu ba ngã, van bi ba ngã có ưu điểm gì? Van bi ba ngã đóng mở nhanh hơn, tổn thất áp suất thấp hơn và thường có giá thành cạnh tranh hơn. Tuy nhiên, van cầu có khả năng điều tiết lưu lượng tốt hơn.
• Khi nào tôi nên chọn kết nối ren và khi nào nên chọn kết nối bích? Kết nối ren thường được dùng cho các đường ống kích thước nhỏ (dưới DN50) và áp suất không quá cao vì tính tiện lợi, nhanh chóng. Kết nối bích được ưu tiên cho các đường ống lớn hơn, yêu cầu độ chắc chắn, an toàn và khả năng chịu áp lực cao.

Kết Luận

Van Bi Ba Ngã Inox 304 thực sự là một giải pháp kỹ thuật toàn diện, mang lại sự linh hoạt và hiệu quả vượt trội cho việc quản lý các hệ thống đường ống công nghiệp.

Với cấu trúc bền bỉ từ inox 304, khả năng chống ăn mòn xuất sắc, và chức năng đa dạng từ chuyển hướng đến trộn lẫn dòng chảy, sản phẩm này không chỉ tối ưu hóa quy trình vận hành mà còn đảm bảo độ an toàn và tiết kiệm chi phí lâu dài.

Lựa chọn sản phẩm từ Vật tư công nghiệp Khải Lợi đồng nghĩa với việc đầu tư vào chất lượng, độ tin cậy và sự hỗ trợ kỹ thuật chuyên nghiệp, góp phần nâng cao năng lực cạnh tranh và sự phát triển bền vững cho mọi doanh nghiệp.
