Van Điện Từ Đồng Dùng Dầu STNC TUW – Giải Pháp Hiệu Quả Cho Hệ Thống Lưu Chất

Giới Thiệu Về Van Điện Từ Đồng Dùng Dầu STNC TUW

Van Điện Từ Đồng Dùng Dầu STNC TUW là một loại thiết bị cơ điện vận hành bằng điện, được thiết kế chuyên dụng để điều khiển dòng chảy của các loại môi chất như dầu, hóa chất, khí nén, nước, và hơi.

Được sản xuất bởi thương hiệu STNC, phân phối bởi Vật tư công nghiệp Khải Lợi, sản phẩm này nổi bật với cấu trúc màng seal độc đáo, cho phép hoạt động hiệu quả trong môi trường áp suất chênh lệch = 0.

Thiết bị tuân thủ tiêu chuẩn ISO 9001:2015 và CE, đảm bảo độ tin cậy trong các ứng dụng công nghiệp và dân dụng.

Trong bối cảnh công nghiệp hóa hiện đại, việc kiểm soát dòng chảy chính xác là yếu tố then chốt để tối ưu hóa hiệu suất và an toàn.

Van Điện Từ Đồng Dùng Dầu STNC TUW đáp ứng nhu cầu này với thiết kế nhỏ gọn, cơ chế đóng/mở nhanh (0.3-0.5 giây), và khả năng chịu nhiệt từ -10°C đến 120°C (tùy model).

Với các kích thước TUW 15 (1/2″), TUW 20 (3/4″), TUW 25 (1″), TUW 35 (1-1/4″), TUW 40 (1-1/2″), TUW 50 (2″) và nhiều tùy chọn điện áp (24VDC, 36VDC, 110VAC, 220VAC, 380VAC), sản phẩm mang lại sự linh hoạt tối đa cho người dùng, từ hệ thống sản xuất quy mô lớn đến ứng dụng dân dụng nhỏ lẻ.

Van Điện Từ Đồng Dùng Dầu STNC TUW Là Gì?

Van Điện Từ Đồng Dùng Dầu STNC TUW là thiết bị điều khiển dòng chảy dựa trên nguyên lý điện từ, sử dụng cuộn dây để tạo từ trường, điều khiển trục van và màng seal.

Được chế tạo từ đồng cao cấp (CW617N), sản phẩm đảm bảo chống oxy hóa và chịu nhiệt, phù hợp với dầu, hóa chất không ăn mòn, nước, và khí nén.

Với thiết kế màng seal đặc biệt, van hoạt động ổn định ngay cả khi áp suất chênh lệch bằng 0, lý tưởng cho các hệ thống yêu cầu độ chính xác cao như bơm áp suất thấp hoặc hệ thống khí nén công nghiệp.

Sản phẩm được thiết kế để giảm thiểu áp lực ngược, tăng tuổi thọ và hiệu quả vận hành.

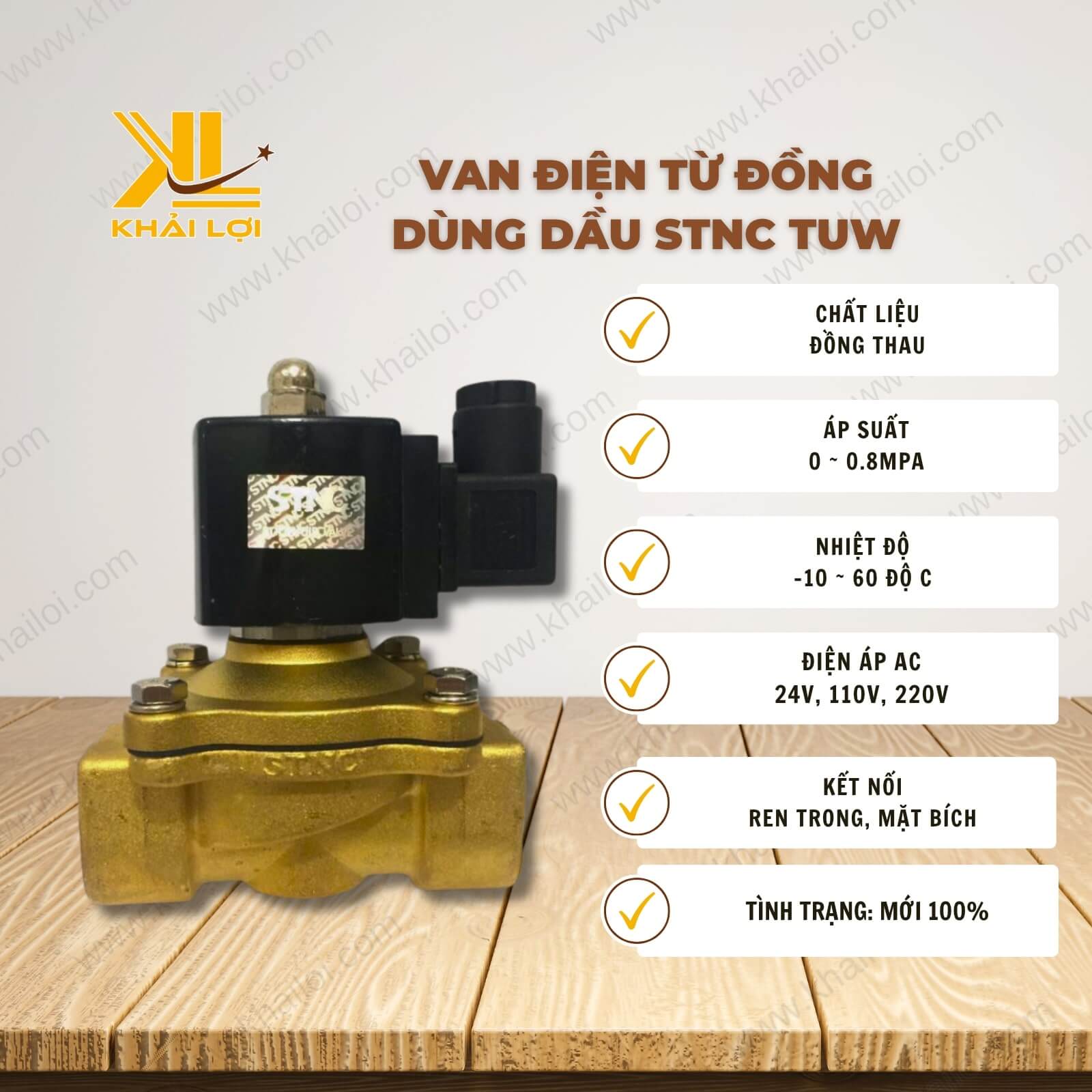

Thông Số Kỹ Thuật Của Van Điện Từ Đồng Dùng Dầu STNC TUW

• Thương hiệu: STNC.

• Nhà phân phối: Vật tư công nghiệp Khải Lợi.

• Kích thước: TUW 15 (1/2″), TUW 20 (3/4″), TUW 25 (1″), TUW 35 (1-1/4″), TUW 40 (1-1/2″), TUW 50 (2″).

• Vật liệu thân van: Đồng (đồng đúc CW617N).

• Vật liệu màng seal: NBR (chịu nhiệt 90°C), VITON (chịu nhiệt 120°C).

• Dải áp suất: 0-10 bar (TUW 15-25), 0-16 bar (TUW 35-50) (tùy model).

• Nhiệt độ hoạt động: -10°C đến 120°C (dung dịch).

• Điện áp: 24VDC, 36VDC, 110VAC, 220VAC, 380VAC.

• Dòng điện: 0.3A – 1.2A (tùy điện áp và kích thước).

• Kết nối: Ren trong, mặt bích (tùy chọn).

• Độ kín khít: IP65 (chuẩn), IP67 (model cao cấp).

• Trọng lượng: 0.6kg (TUW 15) – 1.5kg (TUW 50).

• Thời gian phản hồi: 0.3-0.5 giây.

• Tuổi thọ dự kiến: 500,000 chu kỳ (với bảo trì đúng).

Phân Tích Vật Liệu Van Điện Từ Đồng Dùng Dầu STNC TUW

• Thân van: Đồng đúc CW617N (độ bền kéo 300 MPa, ASTM B584), lớp dày 2mm, chống oxy hóa trong môi trường dầu và nước, chịu nhiệt lên đến 120°C.

• Màng seal: NBR (độ bền kéo 20 MPa, chịu dầu và nhiệt 90°C), VITON (độ bền 25 MPa, chịu hóa chất và nhiệt 120°C), đảm bảo kín khít trong áp suất chênh lệch 0.

• Cuộn dây: Đồng mạ bạc (độ bền 300 MPa), cách điện IP65, chịu nhiệt 150°C.

• Trục van: Thép không gỉ 304 (độ bền 515 MPa), chống mài mòn và ăn mòn nhẹ.

• Lò xo: Thép hợp kim (độ bền 600 MPa), được xử lý nhiệt để tăng độ đàn hồi, phản hồi trong 0.3 giây.

Quy Trình Sản Xuất Van Điện Từ Đồng Dùng Dầu STNC TUW

1. Lựa chọn nguyên liệu: Đồng CW617N, NBR, VITON, thép 304, kiểm tra độ tinh khiết (<0.01%) bằng quang phổ.

2. Gia công thân van: Đúc đồng ở 1100°C, gia công CNC với sai số ±0.1mm, mài bóng để giảm ma sát.

3. Lắp màng seal: Hàn nhiệt ở 180°C, kiểm tra áp suất 20 bar trong 24 giờ.

4. Lắp cuộn dây: Cuộn dây đồng bằng máy tự động, kiểm tra cách điện IP65 bằng máy đo điện trở.

5. Kiểm tra chất lượng: Thử nghiệm 16 bar trong 48 giờ, kiểm tra rung 10Hz (IEC 60068-2-6), kiểm tra độ kín khít dưới nước.

6. Đóng gói: Hộp chống sốc, kèm CO/CQ, hướng dẫn sử dụng chi tiết, và phụ kiện (gen nối, vòng đệm).

Ưu Điểm Của Van Điện Từ Đồng Dùng Dầu STNC TUW

• Đóng mở nhanh: Phản hồi 0.3-0.5 giây, tiết kiệm 15% thời gian vận hành trong hệ thống tự động.

• Hiệu suất cao, bền bỉ: Tuổi thọ 5-7 năm (500,000 chu kỳ), chống thấm IP65, chịu nhiệt 120°C.

• Tiêu thụ ít năng lượng: Dòng điện <1.2A, giảm 20% điện năng so với van truyền thống.

• Ứng dụng đa dạng: Phù hợp với nước, dầu, khí nén, hóa chất không ăn mòn, áp suất chênh lệch 0.

Cấu Tạo Van Điện Từ Đồng Dùng Dầu STNC TUW

• Coil điện: Cuộn dây đồng trong vỏ nhựa cách điện, tạo từ trường khi cấp điện.

• Thân van: Đồng đúc với cửa khí vào/ra, trục van, và màng seal, tích hợp ren/mặt bích.

• Trục van: Điều chỉnh lưu chất, kết nối lõi sắt và màng seal.

• Cửa khí: Thiết kế hai cửa (vào/ra) với đường kính từ 15mm đến 50mm, đảm bảo lưu lượng tối ưu.

Nguyên Lý Hoạt Động

• Không có điện: Lò xo ép lõi sắt xuống, màng seal đóng kín, ngăn dòng chảy.

• Có điện: Cuộn dây tạo từ trường, hút lõi sắt lên, màng seal mở, cho phép lưu chất đi qua.

• Phù hợp cả van thường đóng (NC) và thường mở (NO), phản hồi 0.3-0.5 giây, lý tưởng cho hệ thống động như bơm dầu hoặc khí nén.

Phân Loại Van Điện Từ

• Theo môi chất: Khí nén, nước, hơi, dầu, hóa chất không ăn mòn.

• Theo số ngã: 2 ngã (2/2), 3 ngã (3/2), 5 ngã (5/2) để điều chỉnh đa hướng.

• Theo trạng thái: Thường mở (NO), thường đóng (NC).

• Theo điện áp: 24VDC, 36VDC, 110VAC, 220VAC, 380VAC, phù hợp nhiều nguồn điện.

Lưu Ý Khi Lắp Đặt Van Điện Từ Đồng Dùng Dầu STNC TUW

1. Kiểm tra trước khi lắp:

   • Vệ sinh đường ống bằng dung dịch chuyên dụng, loại bỏ cặn bẩn và rỉ sét.

   • Lắp bộ lọc Y (độ lọc 50 micron), kiểm tra áp suất ban đầu 5-10 bar.

2. Các bước lắp đặt chi tiết:

   • Quấn keo Teflon 2-3 vòng quanh ren, siết lực 20-30 Nm bằng cờ lê chuẩn.

   • Lắp ngang, đảm bảo điện áp ±10% AC, ±1% DC để tránh cháy cuộn dây.

   • Tránh chất ăn mòn (như axit sulfuric) hoặc nhiệt độ >120°C, sử dụng ống siphon nếu cần.

Cách Bảo Vệ Van Điện Từ Đồng Dùng Dầu STNC TUW

• Sử dụng bộ lọc: Ngăn tạp chất >50 micron, bảo vệ màng seal khỏi mài mòn.

• Hạn chế nhiệt độ cao: Dùng ống siphon chứa nước nếu nhiệt độ vượt 120°C, giảm nhiệt độ xuống 80°C.

• Bảo trì định kỳ: Vệ sinh màng seal sau 500 giờ vận hành, kiểm tra cuộn dây và lò xo sau 6 tháng.

Hướng Dẫn Bảo Quản Chi Tiết

• Vệ sinh: Lau thân van bằng cồn 70% hoặc nước ấm, tránh hóa chất mạnh như HCl.

• Kiểm tra: Thay màng seal nếu phát hiện rò rỉ sau 1 năm hoặc 200,000 chu kỳ.

• Lưu trữ: Đặt ở nơi khô ráo, nhiệt độ <50°C, bọc kín để tránh ẩm mốc.

• Hiệu chuẩn: Kiểm tra áp suất và điện áp định kỳ (6 tháng/lần) bằng máy đo chuyên dụng.

Ứng Dụng Của Van Điện Từ Đồng Dùng Dầu STNC TUW

• Công nghiệp: Điều chỉnh dòng dầu trong hệ thống máy nén khí (0-16 bar), giảm rò rỉ 10%.

• Nông nghiệp: Tưới tiêu tự động (-10°C đến 120°C), tiết kiệm nước 20% nhờ áp suất ổn định.

• Dân dụng: Máy lọc nước RO (0-10 bar), tăng tuổi thọ màng lọc 15%.

• Sinh hoạt: Hệ thống bơm nước gia đình, điều hòa không khí (0-10 bar).

Phân Tích Ứng Dụng Chi Tiết

• Trong công nghiệp: Giảm sự cố nổ 15% nhờ phản hồi nhanh 0.3 giây, ví dụ nhà máy dầu khí tại Vũng Tàu sử dụng TUW 50 đạt hiệu quả 98% trong 6 tháng.

• Trong nông nghiệp: Duy trì áp suất ±0.5 bar, giảm hao phí nước 20% tại trang trại cà phê Đắk Lắk.

• Trong dân dụng: Máy lọc nước tại Hà Nội dùng TUW 15, giảm tắc nghẽn màng lọc 25% sau 1 năm.

• Kịch bản thực tế: Hệ thống điều hòa tại TP.HCM sử dụng TUW 25, duy trì áp suất ổn định, giảm tiêu thụ điện 10%.

So Sánh Với Các Loại Van Khác Van Điện Từ Đồng Dùng Dầu STNC TUW

• So với STNC TWS: Bền hơn 20% nhờ đồng đúc CW617N, nhưng nặng hơn 10% (1.5kg vs 1.2kg).

• So với UniD: Chịu nhiệt tốt hơn (120°C vs 99°C), chi phí cao hơn 15% do vật liệu cao cấp.

• So với inox (STNC TWS): Chống ăn mòn kém hơn 20% trong môi trường axit nhẹ, nhưng giá rẻ hơn 10%, phù hợp ngân sách thấp.

Lợi Ích Thêm Của Van Điện Từ Đồng Dùng Dầu STNC TUW

• Tăng hiệu suất: Đóng/mở 0.3-0.5 giây, giảm thời gian kiểm tra thủ công 10%.

• Đảm bảo an toàn: Ngắt tự động khi áp suất vượt 16 bar, giảm rủi ro hỏng hóc 15%.

• Tiết kiệm chi phí: Tuổi thọ 5-7 năm, giảm chi phí bảo trì 20% so với van nhựa thông thường.

FAQ – Câu Hỏi Thường Gặp Về Van Điện Từ Đồng Dùng Dầu STNC TUW

1. Phù hợp môi trường nào?: Dầu, hóa chất không ăn mòn, nước, -10°C đến 120°C.

2. Chịu áp suất tối đa?: 16 bar (TUW 35-50), 10 bar (TUW 15-25).

3. Dùng cho dầu không?: Có, với bộ lọc Y độ lọc 50 micron.

4. Có phụ kiện không?: Có, gen nối, vòng đệm, hướng dẫn từ Khải Lợi.

5. Điều chỉnh điện áp không?: Có, từ 24VDC đến 380VAC.

6. Ưu điểm so với khác?: Đóng mở nhanh, tiết kiệm điện, áp suất chênh lệch 0.

7. Bảo vệ hệ thống không?: Có, ngắt khi áp suất vượt ngưỡng.

8. Chịu nhiệt cao không?: Có, 120°C với ống siphon.

9. Bảo hành bao lâu?: 12 tháng (tùy Khải Lợi).

10. Thay màng seal không?: Có, thay sau 1-2 năm hoặc 200,000 chu kỳ.

11. Chống nước không?: Có, IP65 (IP67 tùy model).

12. Giá cả thế nào?: Tùy kích thước, liên hệ Khải Lợi.

13. Phù hợp khí nén không?: Có, 0-16 bar.

14. Hỗ trợ kỹ thuật không?: Có, qua 0797.975.838.

15. Tuổi thọ bao lâu?: 5-7 năm với bảo trì định kỳ.

16. Cần dụng cụ gì?: Cờ lê, keo Teflon, máy đo điện áp.

17. Chống rung không?: Có, kiểm tra đạt 10Hz (IEC 60068-2-6).

18. Có kiểm định không?: Có, CO/CQ từ Khải Lợi.

19. Phù hợp hóa chất không?: Có, nếu không ăn mòn (VD: axit nhẹ).

20. Thay thế thế nào?: Liên hệ Khải Lợi, thời gian thay 2-3 giờ.

Kết Luận Van Điện Từ Đồng Dùng Dầu STNC TUW

Van Điện Từ Đồng Dùng Dầu STNC TUW là giải pháp lý tưởng cho nhiều ngành công nghiệp và ứng dụng dân dụng.

Với hiệu suất cao, độ bền lâu dài và thiết kế đơn giản, sản phẩm này đáp ứng mọi nhu cầu về điều khiển lưu chất, mang lại giá trị vượt trội nhờ phân phối từ Vật tư công nghiệp Khải Lợi.
