Van Gạt Tay Khí Nén HV02 HV03 HV04

Van Gạt Tay Khí Nén HV – Lựa Chọn Tối Ưu Trong Hệ Thống Khí Nén Công Nghiệp

Trong hệ thống khí nén công nghiệp hiện nay, van gạt tay khí nén đóng vai trò không thể thiếu trong việc điều hướng luồng khí theo nhu cầu vận hành. Với dòng sản phẩm Van Gạt Tay Khí Nén HV, Vật tư công nghiệp Khải Lợi mang đến giải pháp tối ưu, bền bỉ, dễ lắp đặt và vận hành hiệu quả. Cùng tìm hiểu chi tiết về sản phẩm này trong bài viết dưới đây.

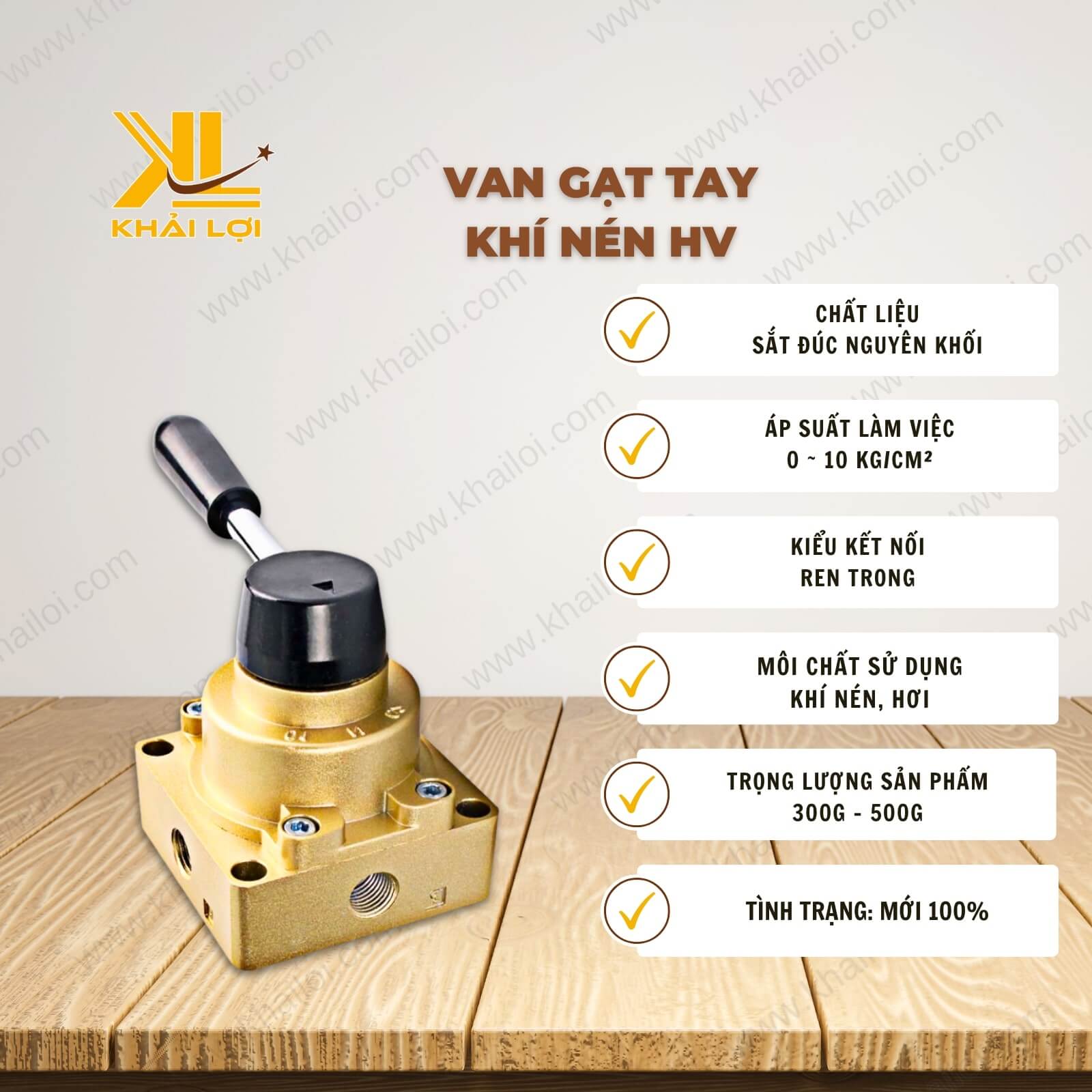

Thông Số Kỹ Thuật Van Gạt Tay Khí Nén HV

Cấu Tạo Van Gạt Tay Khí Nén HV

Sản phẩm được thiết kế đơn giản, dễ sử dụng nhưng đảm bảo hiệu quả và độ bền cao. Cấu tạo bao gồm 4 bộ phận chính:

1. Thân van: Kim loại sắt nguyên khối, chống gỉ sét

2. Cần gạt: Tay đòn giúp thay đổi hướng dòng khí

3. Ty thay đổi chiều van: Điều hướng dòng khí nén qua các ngõ

4. Phốt chặn: Đảm bảo không rò rỉ khí, giữ kín áp suất

Chức Năng Chính Của Van Gạt Tay Khí Nén HV

• Điều hướng dòng khí đến các thiết bị như xi lanh khí nén, van điện từ, bộ lọc…

• Dễ dàng đóng mở đường khí thủ công bằng cần gạt

• Kết hợp với van giảm áp, đồng hồ áp suất để kiểm soát hệ thống

• Có thể sử dụng cùng van khóa để dừng hoàn toàn dòng khí khi cần bảo trì

• Gắn kết tốt với ống khí nén, đảm bảo lưu lượng ổn định

Nguyên Lý Hoạt Động Van Gạt Tay Khí Nén HV

• Khi ở vị trí giữa: P, A, B, R, S đều đóng – không có lưu thông khí

• Gạt về bên trái: P → A, B → R/S (thoát khí)

• Gạt về bên phải: P → B, A → R/S (thoát khí)

Van vận hành thủ công nên linh hoạt trong thao tác, không phụ thuộc nguồn điện.

Hướng Dẫn Lắp Đặt Van Gạt Tay Khí Nén HV Đúng Kỹ Thuật

1. Chọn đúng mức ren phù hợp với hệ thống

2. Xác định nhu cầu sử dụng có cần lò xo trả về hay không

3. Quấn keo lụa (cao su non) lên phần ren để tránh rò rỉ khí

4. Kết nối đường ống:

   • P: Ngõ vào khí

   • A, B: Ngõ điều khiển

   • R, S: Ngõ xả

5. Cấp khí và kiểm tra hoạt động

Hướng Dẫn Xử Lý Một Số Sự Cố Thường Gặp

• Sự cố 1: Khí đi sai chiều

  • Nguyên nhân: Lắp sai A – B

  • Khắc phục: Đổi đầu nối

• Sự cố 2: Khí xì liên tục ở R/S

  • Nguyên nhân: Xi lanh hỏng phốt hoặc nòng

  • Khắc phục: Kiểm tra, thay phốt

• Sự cố 3: Khí rò ở ren

  • Nguyên nhân: Siết chưa kỹ

  • Khắc phục: Quấn lại keo lụa, siết chặt

Ưu Điểm Của Van Gạt Tay Khí Nén HV

• Thiết kế đơn giản, dễ lắp đặt

• Độ bền cao, phù hợp môi trường công nghiệp

• Hoạt động ổn định ở áp cao

• Giá thành hợp lý

• Đa dạng kích thước và loại ren

• Có thể chuyển đổi giữa van 5/3 – 3/2 – 2/2 dễ dàng bằng cách bịt ngõ

Nhược Điểm Cần Lưu Ý

• Cần thao tác bằng tay, không tự động

• Phải siết ren đúng kỹ thuật để tránh rò khí

• Cần cố định tại một vị trí cụ thể

Lưu Ý Trước Khi Chọn Mua

• Xác định rõ loại van (5/3, 5/2)

• Cân nhắc nhu cầu có cần lò xo trả về không

• Sử dụng kèm bộ lọc nước khí nén để tăng tuổi thọ hệ thống

• Nếu phát sinh hiện tượng xì khí – cần kiểm tra xi lanh

• Đảm bảo sản phẩm được kiểm tra trước khi lắp

Sản Phẩm Đi Kèm Với Van Gạt Tay Khí Nén HV

• Van điện từ khí nén

• Đầu nối nhanh, nối thau

• Bộ lọc khí nén

• Đồng hồ đo áp suất

• Xi lanh khí nén

• Van an toàn, công tắc áp suất

Câu Hỏi Thường Gặp (FAQ)

1. Van gạt tay khí nén HV02 phù hợp với loại ren nào?
→ HV02 phù hợp với ren 1/4″, tức ren 13, phổ biến trong hệ thống khí nén tiêu chuẩn.

2. Có thể sử dụng van này cho môi trường áp suất cao không?
→ Có, van chịu được áp suất tối đa lên đến 12 kg/cm².

3. Van HV có thể lắp được ở mọi hướng không?
→ Khuyến khích lắp theo hướng ngang để đảm bảo thao tác dễ dàng và độ bền cao nhất.

4. Van có sẵn lò xo trả về không?
→ Tùy mẫu. Quý khách có thể chọn loại có lò xo hoặc không có theo nhu cầu sử dụng.

5. Van HV hoạt động được ở nhiệt độ nào?
→ Từ 0°C đến 60°C (nhiệt độ tối đa chịu được là 90°C).

6. Có thể chuyển đổi sơ đồ hoạt động van không?
→ Có thể chuyển đổi bằng cách sử dụng ốc bịt các ngõ không sử dụng.

7. Thời gian giao hàng là bao lâu?
→ Từ 2 – 14 ngày với hàng gia công, 15 – 30 ngày với hàng nhập khẩu chính hãng.

8. Sản phẩm có bảo hành không?
→ Vật tư công nghiệp Khải Lợi cam kết bảo hành chính hãng, hỗ trợ kỹ thuật tận nơi.

9. Sản phẩm có dùng cho hệ thống tự động được không?
→ Có thể, nếu kết hợp với các thiết bị điều khiển như van điện từ, PLC, cảm biến.

10. Làm sao để biết sản phẩm chính hãng Khải Lợi?
→ Mỗi sản phẩm đều có tem nhãn Khải Lợi, hóa đơn và thông tin xuất kho đầy đủ.

Kết Luận

Van Gạt Tay Khí Nén HV là lựa chọn tuyệt vời cho mọi hệ thống khí nén nhờ cấu tạo đơn giản, độ bền cao, dễ thao tác và giá thành cạnh tranh. Với sự phân phối uy tín từ Vật tư công nghiệp Khải Lợi, quý khách hoàn toàn yên tâm về chất lượng và dịch vụ hậu mãi.
