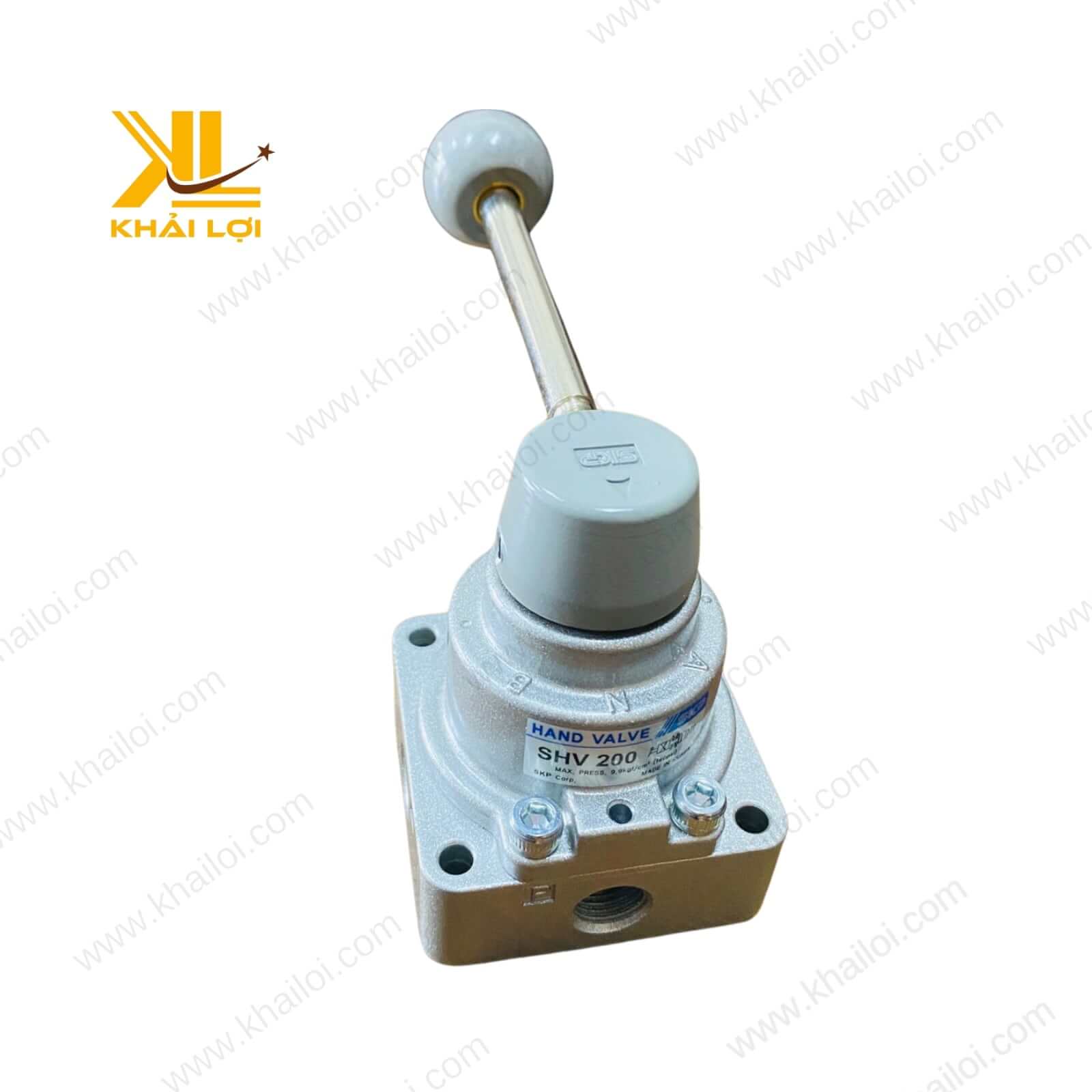

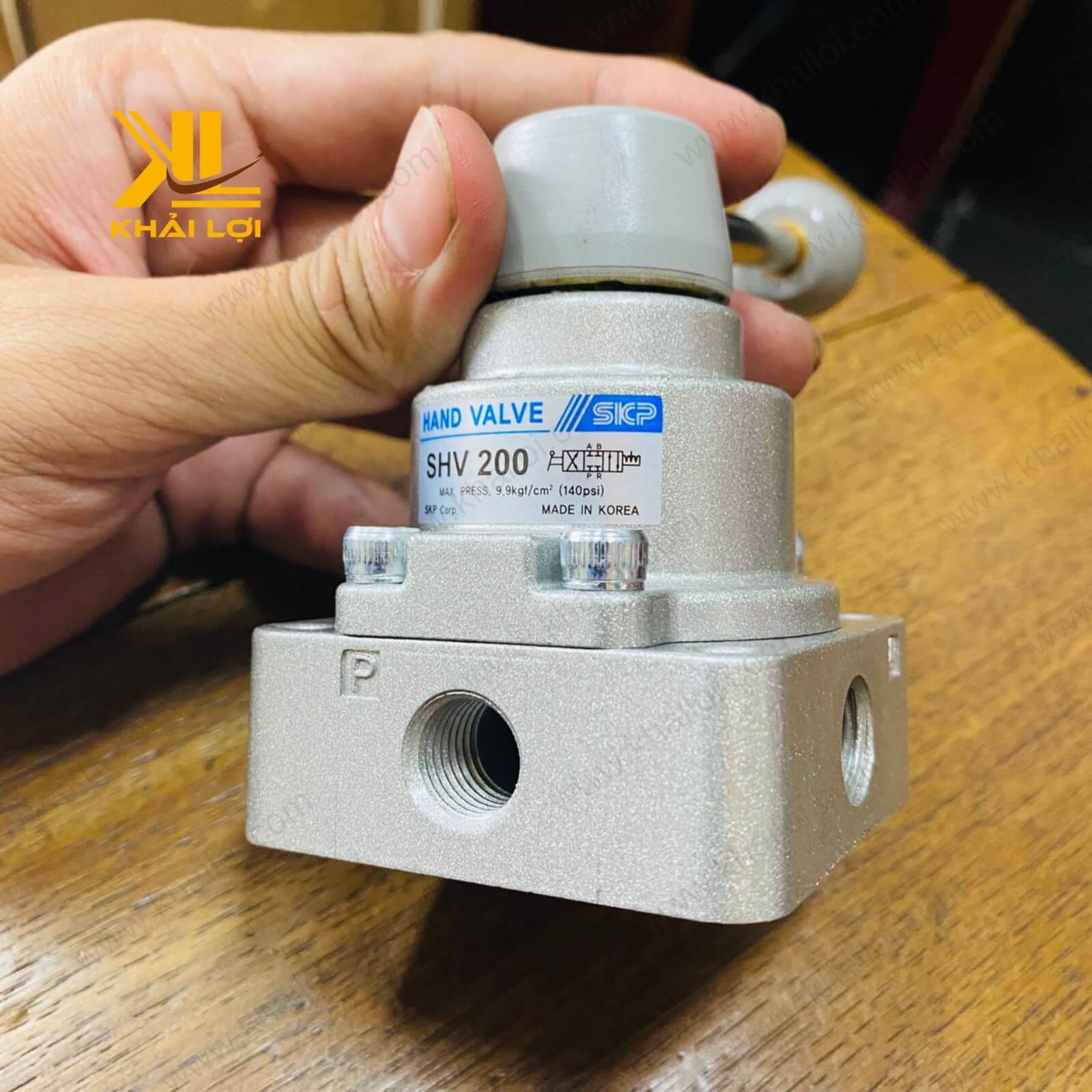

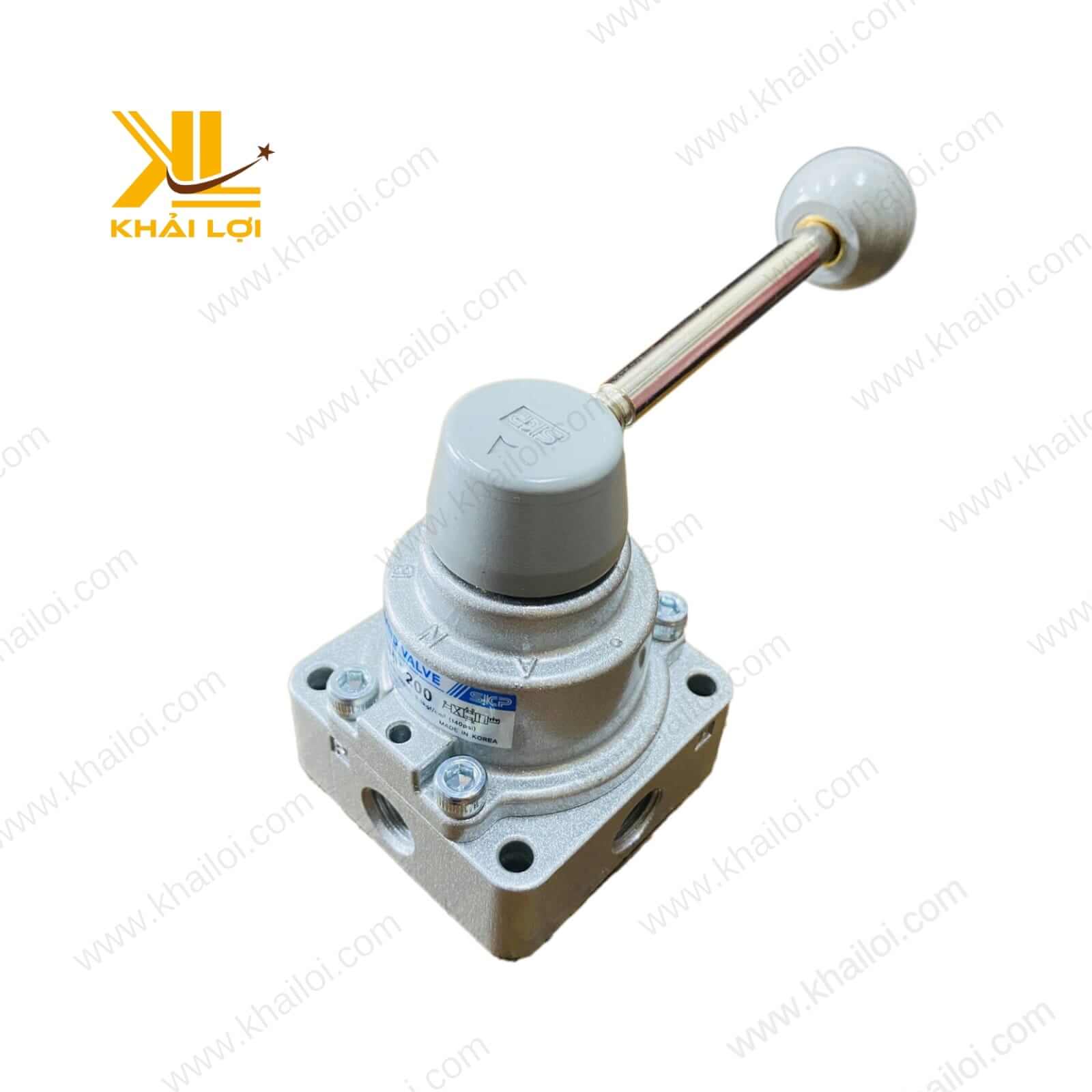

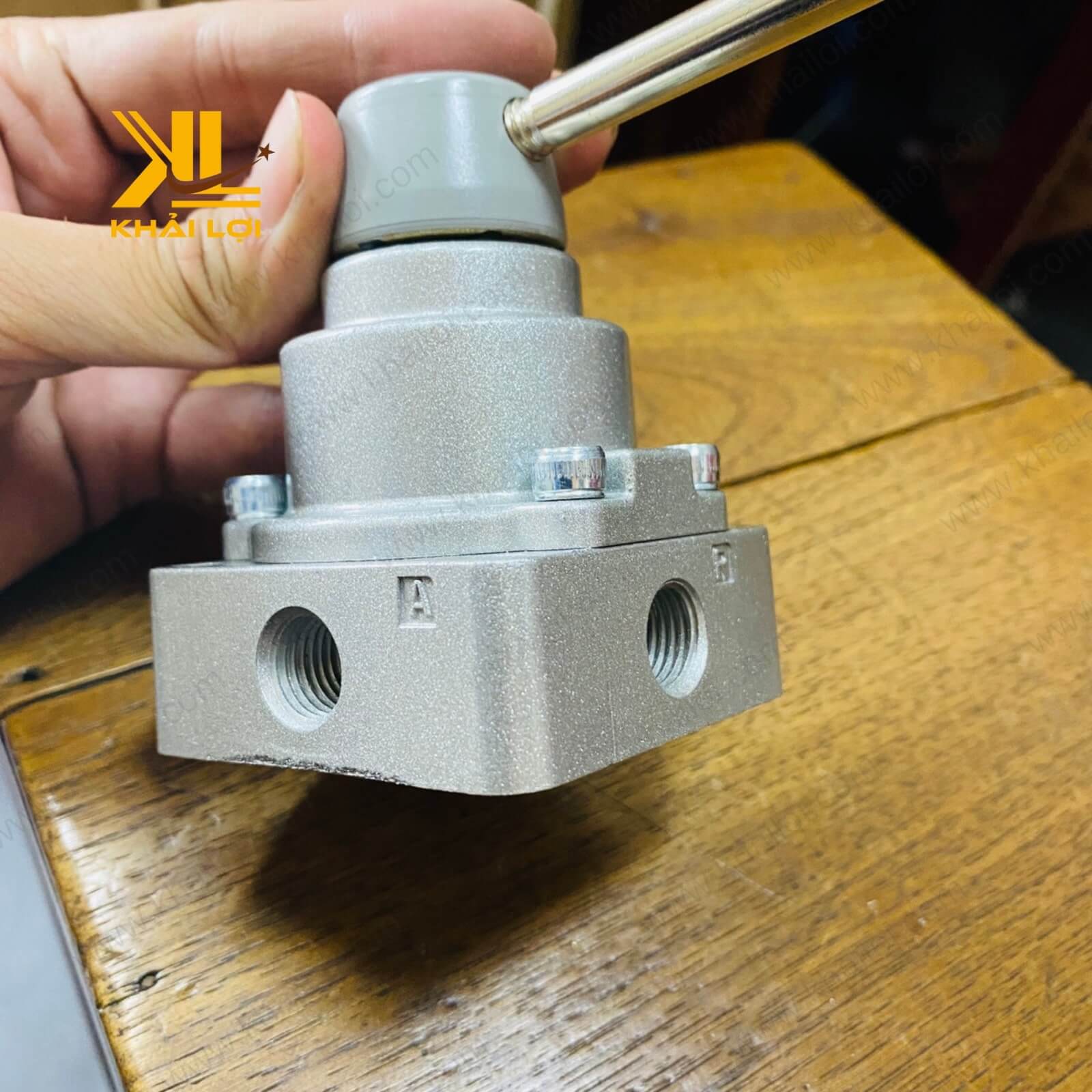

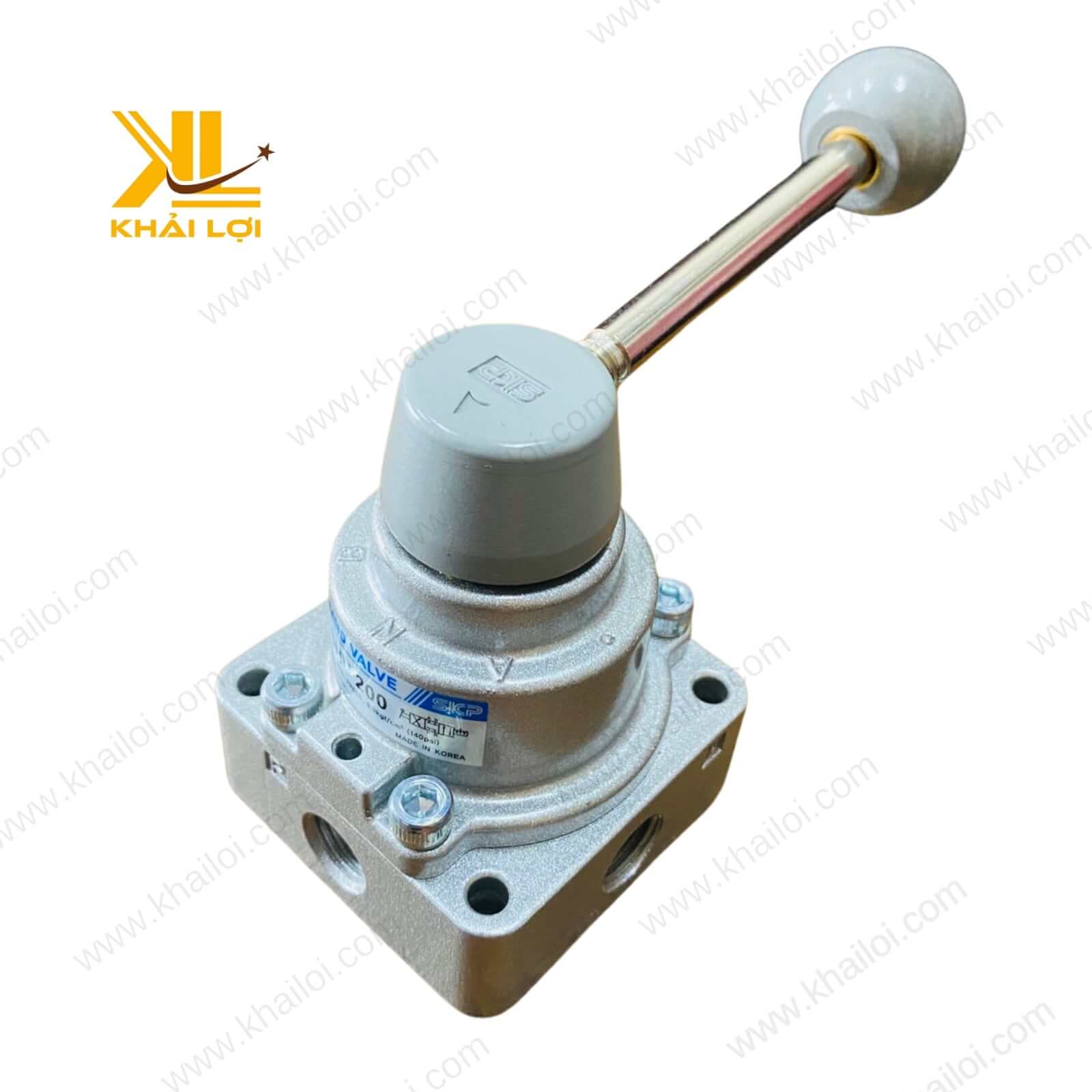

Van Gạt Tay Khí Nén SKP SHV

Giới thiệu về Van Gạt Tay Khí Nén SKP SHV

Van gạt tay khí nén SKP SHV là thiết bị quan trọng trong hệ thống khí nén, được thiết kế để kiểm soát dòng khí nén thông qua thao tác tay. Đây là sản phẩm phổ biến trong nhiều ngành công nghiệp nhờ tính linh hoạt, độ bền cao và khả năng ứng dụng đa dạng. Các mã sản phẩm tiêu biểu như SHV200, SHV300, và SHV400 cung cấp nhiều lựa chọn về kích thước, áp suất và kiểu kết nối, đáp ứng nhu cầu sử dụng khác nhau.

Các Tên Gọi Thông Dụng của Van Gạt Tay Khí Nén SKP SHV

1. Van khí nén
2. Van hơi khí nén
3. Van gạt tay khí nén
4. Van tay gạt khí nén
5. Van hơi

Các tên gọi này thường được sử dụng tùy thuộc vào cách thức vận hành và lĩnh vực ứng dụng của thiết bị.

Các Yếu Tố Cần Lưu Ý Trước Khi Mua Van Gạt Tay Khí Nén SKP SHV

1. Thông số kỹ thuật: Đảm bảo van đáp ứng các yêu cầu về áp suất, nhiệt độ và kích thước ren.
2. Cấu tạo van: Bao gồm thân van, phốt gon, ty nhấn và tay gạt.
3. Chức năng: Điều khiển dòng khí nén và chuyển đổi lưu thông.
4. Lắp đặt: Cần chú ý sơ đồ hoạt động và chiều vào ra của van.
5. Nguyên lý hoạt động: Hiểu rõ cách thức chuyển đổi dòng khí khi gạt tay.
6. Bảo hành: Kiểm tra chính sách bảo hành của nhà sản xuất.
7. Thời gian giao hàng: Đảm bảo thời gian nhận sản phẩm phù hợp với nhu cầu.

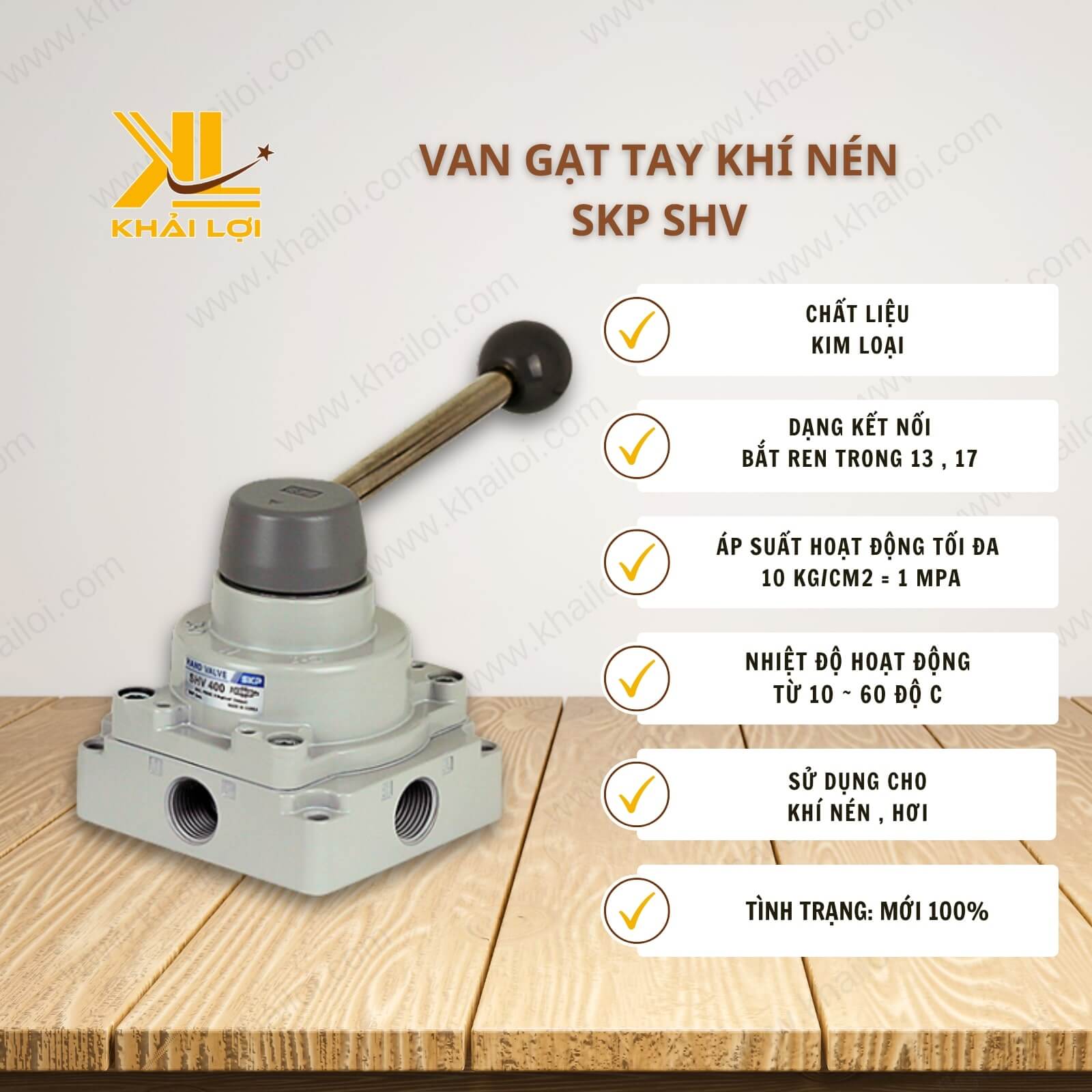

Thông Số Kỹ Thuật Chi Tiết của Van Gạt Tay Khí Nén SKP SHV

• Tên sản phẩm: Van gạt tay khí nén SKP SHV.

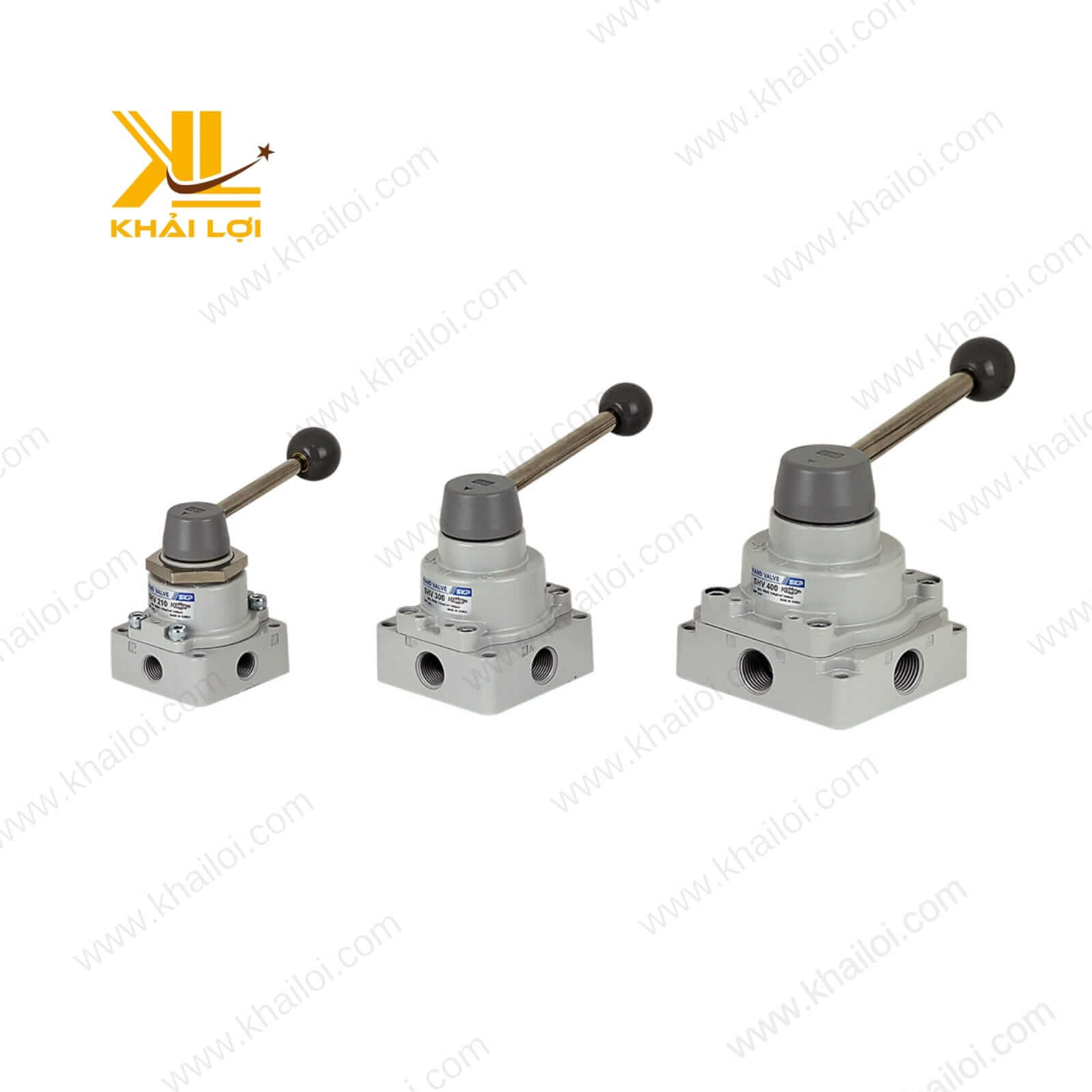

• Mã sản phẩm tiêu biểu: SHV200-02, SHV300-03, SHV400-04.
• Dạng kết nối: Bắt ren trong với các mức ren như 13mm, 17mm, hoặc 21mm.
• Áp suất hoạt động: Từ 0 MPa (0 kg/cm²) đến 1 MPa (10 kg/cm²).
• Nhiệt độ hoạt động: Từ 10°C đến 60°C.
• Chất liệu: Thân van bằng kim loại nhẹ, bền.
• Sơ đồ hoạt động: Có thể là 5/3 hoặc 5/2 tùy mã sản phẩm.
• Hãng sản xuất: SKP.

Cấu Tạo của Van Gạt Tay Khí Nén SKP SHV

Van gạt tay khí nén SKP SHV bao gồm bốn bộ phận chính:

1. Thân van: Chịu áp lực, bảo vệ các bộ phận bên trong.
2. Phốt gon: Đảm bảo kín khí, ngăn rò rỉ khí nén.
3. Ty nhấn: Chuyển động trong quá trình gạt tay.
4. Tay gạt: Bộ phận chính để thao tác điều khiển.

Chức Năng của Van Gạt Tay Khí Nén SKP SHV

• Kiểm soát dòng khí nén: Đóng, mở hoặc chuyển hướng khí nén theo nhu cầu.
• Sử dụng linh hoạt: Kết hợp với các thiết bị khác như xi lanh khí nén, van giảm áp, van điện từ, đồng hồ áp suất.
• Ứng dụng rộng rãi: Tích hợp trong máy đóng gói, tay robot, và nhiều hệ thống công nghiệp khác.

Hướng Dẫn Lắp Đặt Van Gạt Tay Khí Nén SKP SHV

1. Xác định chiều vào, chiều ra: Dựa vào sơ đồ hoạt động được cung cấp.
2. Chọn loại tay gạt phù hợp: Dựa trên nhu cầu sử dụng.
3. Quấn keo lụa vào ren ngoài: Để đảm bảo kết nối chắc chắn.
4. Thử nghiệm với khí nén: Kiểm tra tính ổn định trước khi vận hành chính thức.

Nguyên Lý Hoạt Động Của Van Gạt Tay Khí Nén SKP SHV

Loại 5/3 (5 lỗ, 3 vị trí):

• Vị trí giữa: Các ngõ khí đều bị bít lại khi không thao tác.
• Gạt tay sang trái: P thông A, B thông R.
• Gạt tay sang phải: P thông B, A thông R.

Loại 5/2 (5 lỗ, 2 vị trí):

• Gạt tay sang trái: P thông A, B thông R.
• Gạt tay sang phải: P thông B, A thông R.

Sửa Chữa Van Gạt Tay Khí Nén Khi Gặp Sự Cố

1. Không đổi chiều khí:
   • Nguyên nhân: Ty van hoặc phốt bị kẹt.
   • Khắc phục: Vệ sinh và kiểm tra ngõ vào, ngõ ra.
2. Xì hơi ở lỗ R, S:
   • Nguyên nhân: Hơi từ xi lanh bị lòn ngược.
   • Khắc phục: Kiểm tra và vệ sinh cả van và xi lanh.
3. Thoát khí ở ren kết nối:
   • Nguyên nhân: Ron kết nối bị lệch.
   • Khắc phục: Siết chặt và chỉnh lại ron.

Ưu Điểm và Nhược Điểm của Van Gạt Tay Khí Nén SKP SHV

Ưu điểm:

• Dễ lắp đặt, giá thành hợp lý.
• Áp suất tối đa lên đến 10 kg/cm².
• Tương thích với nhiều kiểu kết nối và ứng dụng.
• Nhiệt độ làm việc cao (lên tới 60°C).

Nhược điểm:

• Giới hạn nhiệt độ tối đa ở mức 60°C.
• Không phù hợp với hơi nóng hoặc chất ăn mòn.

Lưu Ý Quan Trọng Khi Sử Dụng Van Gạt Tay Khí Nén SKP SHV

• Chọn mức ren phù hợp với hệ thống.
• Lắp đặt bộ lọc tách nước khí nén để tăng tuổi thọ sản phẩm.
• Tránh sử dụng cho chất ăn mòn hoặc chất rắn.
• Thường xuyên vệ sinh và kiểm tra để đảm bảo hoạt động ổn định.

FAQ – Câu Hỏi Thường Gặp Về Van Gạt Tay Khí Nén SKP SHV

1. Van gạt tay khí nén có thể sử dụng ở áp suất bao nhiêu?
   • Từ 0 MPa đến 1 MPa (10 kg/cm²).
2. Có thể thay đổi sơ đồ hoạt động của van không?
   • Có, chỉ cần bịt 1 đầu ren bằng ốc bít.
3. Sản phẩm có bảo hành không?
   • Thân van bảo hành 6 tháng, không bảo hành coil điện.

Kết Luận

Van gạt tay khí nén SKP SHV là giải pháp hiệu quả, bền bỉ trong việc kiểm soát dòng khí nén. Với các mã sản phẩm đa dạng, thiết kế linh hoạt, và khả năng kết hợp với nhiều thiết bị khác, đây là lựa chọn lý tưởng cho các ứng dụng công nghiệp hiện đại. Hãy đảm bảo kiểm tra kỹ thông số kỹ thuật và lắp đặt đúng cách để tối ưu hiệu suất sử dụng.
