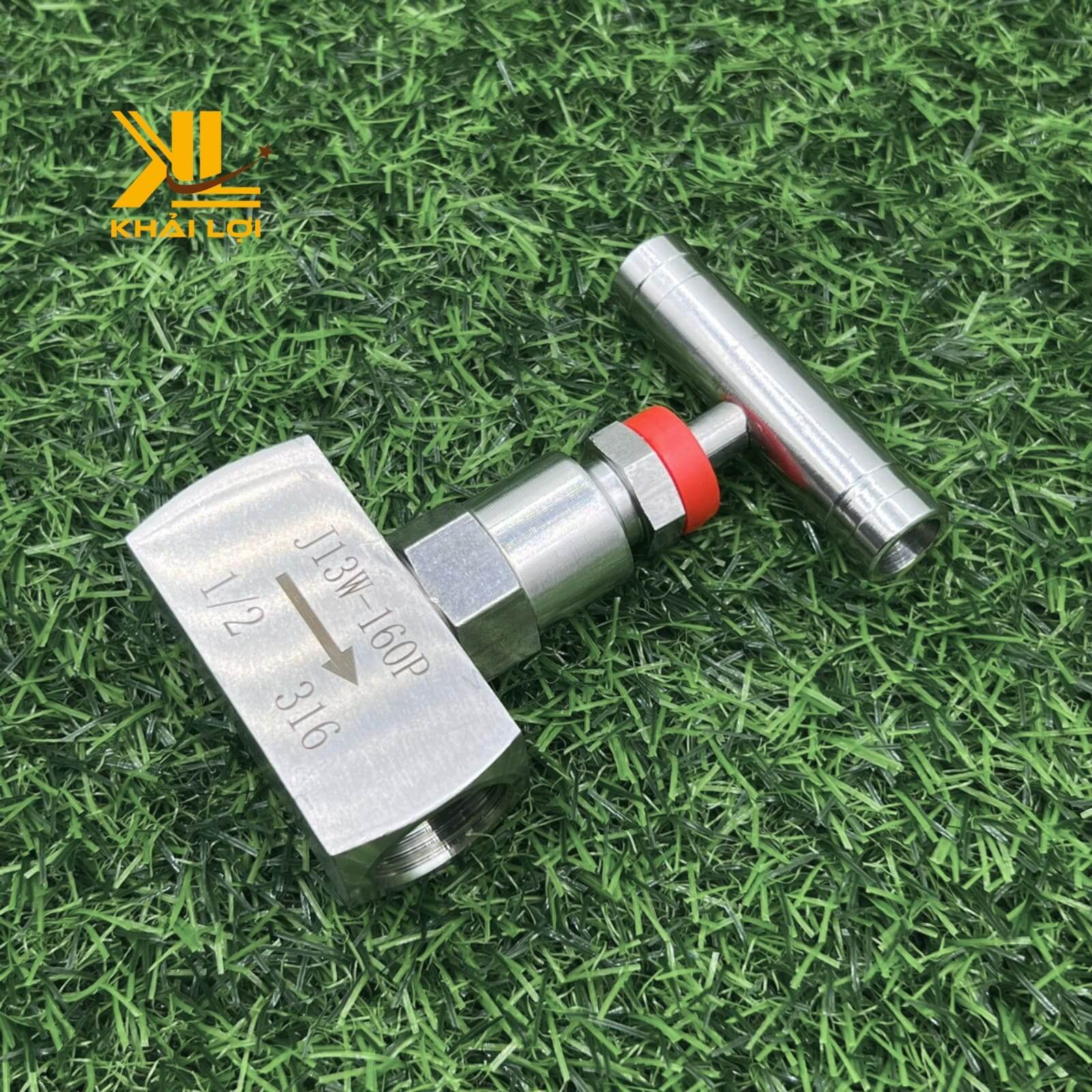

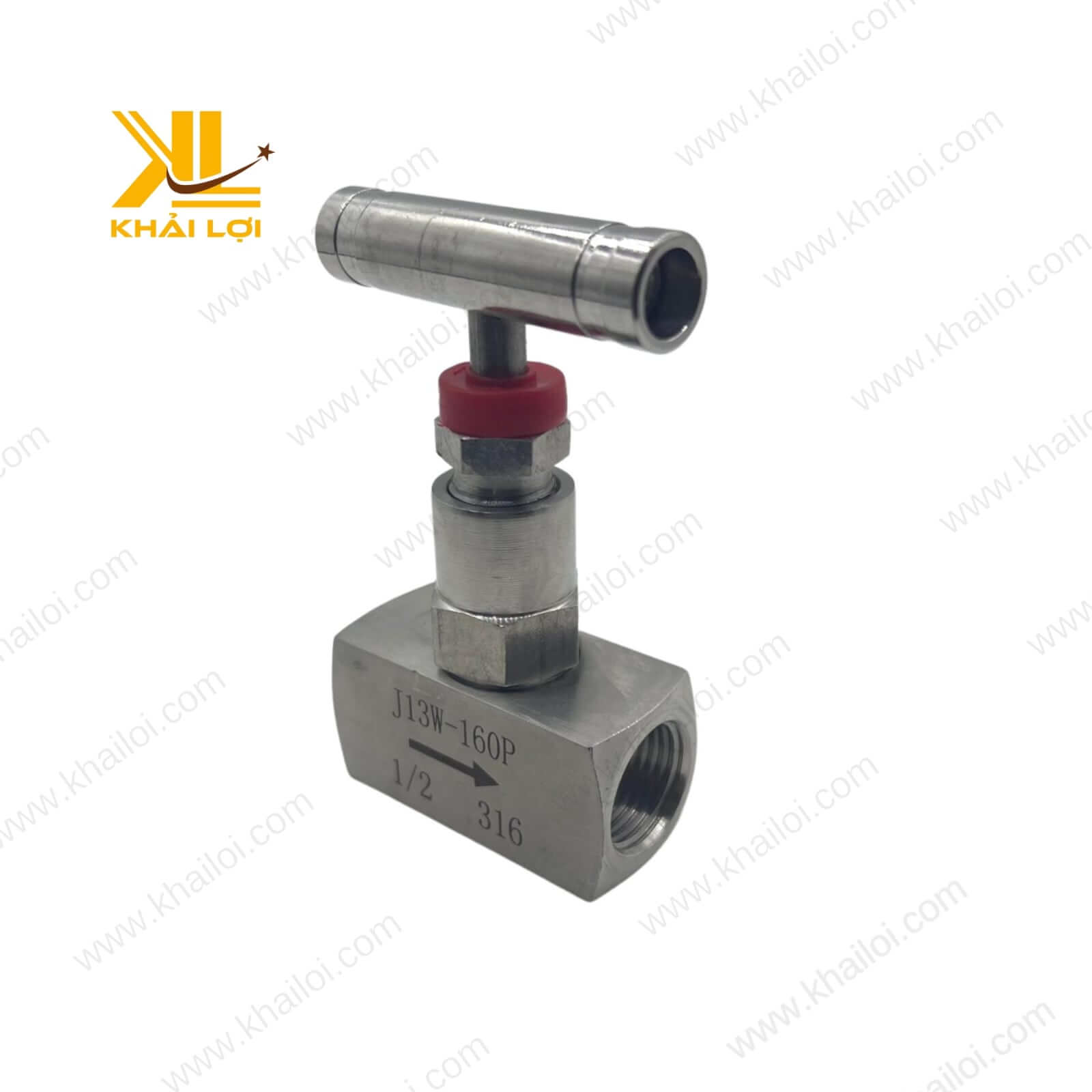

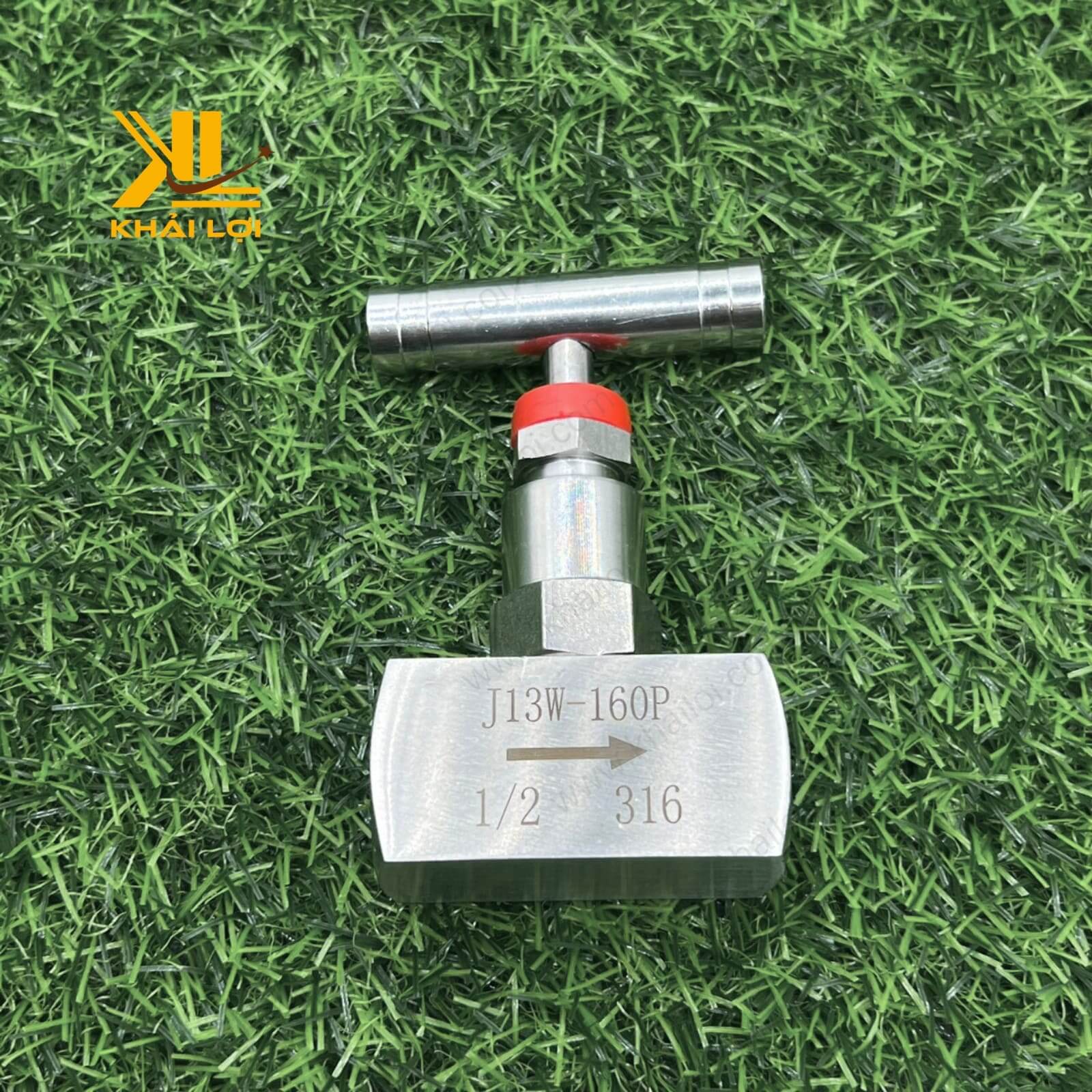

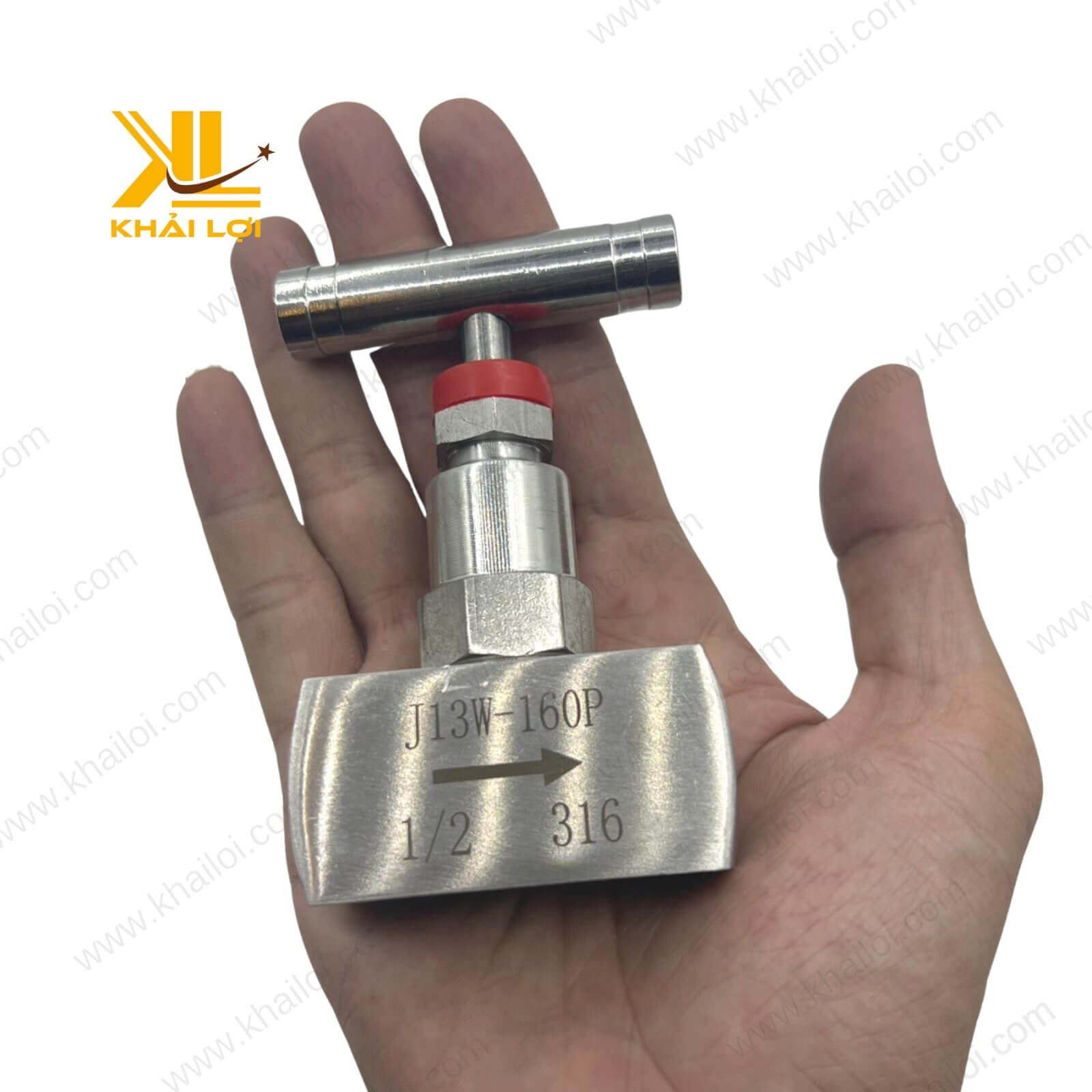

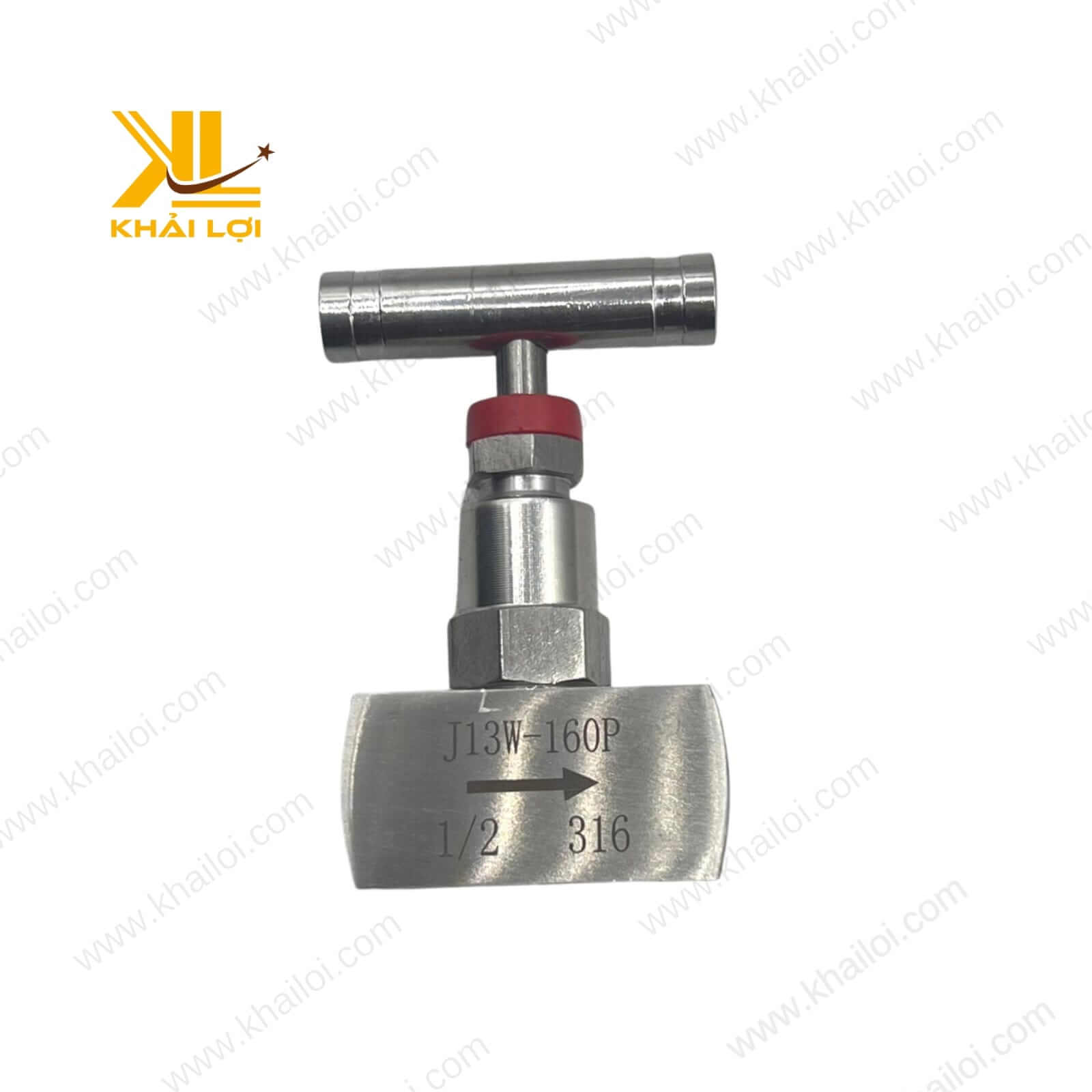

Van Kim Inox Tay Ngang Ren 13 17 21

VAN KIM INOX TAY NGANG – GIẢI PHÁP HIỆU QUẢ CHO ĐIỀU CHỈNH LƯU LƯỢNG

Giới Thiệu Về VAN KIM INOX TAY NGANG

Van Kim Inox Tay Ngang là thiết bị quan trọng trong hệ thống đường ống, giúp điều chỉnh lưu lượng chất lỏng hoặc khí chính xác với độ bền cao và khả năng chống ăn mòn vượt trội.

Được phân phối bởi Vật Tư Công Nghiệp Khải Lợi, sản phẩm được chế tạo từ inox chất lượng cao, đáp ứng các tiêu chuẩn quốc tế như ISO 9001:2015 và JIS B2002.

Với áp suất làm việc từ 10 đến 16 Kg/cm² và nhiệt độ hoạt động từ -20°C đến 260°C, van này là lựa chọn lý tưởng cho các ngành công nghiệp hóa chất, dầu khí, thực phẩm, và xử lý nước.

Trong bối cảnh công nghiệp hiện đại, nhu cầu kiểm soát lưu lượng chính xác ngày càng tăng để tối ưu hóa hiệu suất và đảm bảo an toàn.

Van Kim Inox Tay Ngang nổi bật với thiết kế tay ngang tiện lợi, kim điều chỉnh tinh vi, và vật liệu inox bền bỉ, giúp giảm thiểu rò rỉ và tăng tuổi thọ hệ thống.

Sản phẩm phù hợp cho các ứng dụng từ quy mô nhỏ (hệ thống dân dụng) đến quy mô lớn (nhà máy sản xuất), mang lại giá trị kinh tế cao.

Van Kim Inox Tay Ngang Là Gì?

Van Kim Inox Tay Ngang, còn gọi là van kim inox, van kim điều chỉnh lưu lượng hoặc van kim J13W, là thiết bị điều tiết dòng chảy trong hệ thống đường ống.

Sản phẩm do Vật Tư Công Nghiệp Khải Lợi phân phối, được làm từ inox (thường là SUS 304 hoặc SUS 316), với thiết kế tay ngang và kim điều chỉnh giúp kiểm soát lưu lượng chính xác.

Van này hoạt động dựa trên cơ chế xoay tay để di chuyển kim, thay đổi tiết diện dòng chảy, phù hợp cho các ngành hóa chất, dầu khí, xử lý nước, thực phẩm, và dược phẩm.

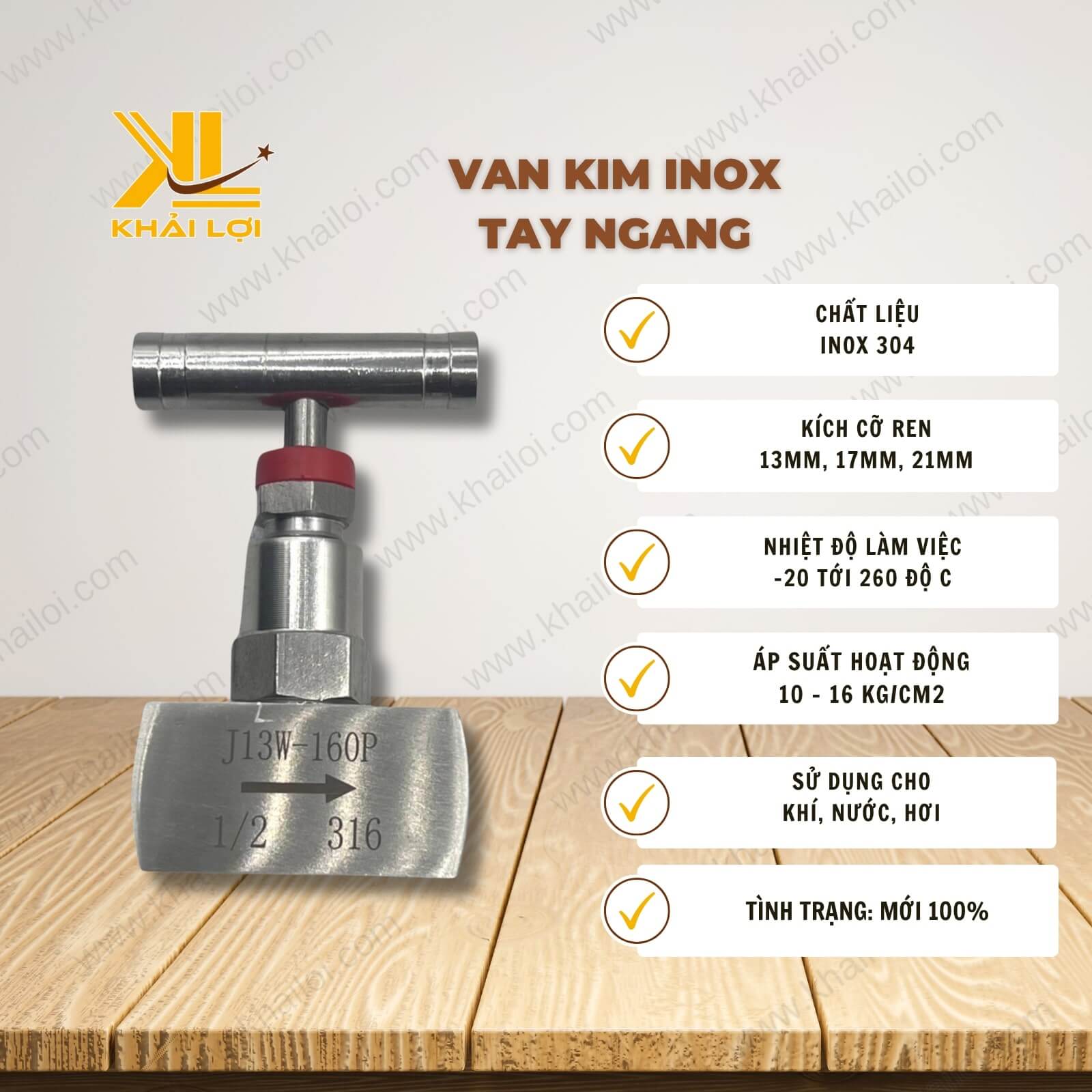

Thông Số Kỹ Thuật Van Kim Inox Tay Ngang

• Mã sản phẩm: J13W.

• Áp suất làm việc: 10 – 16 Kg/cm².

• Nhiệt độ làm việc: -20°C đến 260°C.

• Chất liệu: Inox SUS 304/SUS 316 (tùy chọn).

• Môi chất: Hơi nóng, nước, dầu nóng, khí nén, hóa chất không ăn mòn mạnh.

• Kích thước ren: 1/4″ (DN8), 3/8″ (DN10), 1/2″ (DN15), 3/4″ (DN20), 1″ (DN25).

• Kết nối: Ren trong/ren ngoài (G, NPT tùy chọn).

• Độ kín khít: Class VI (theo tiêu chuẩn API 598).

• Tình trạng: Mới 100%.

• Xuất xứ: Trung Quốc (theo tiêu chuẩn JIS B2002).

• Trọng lượng: 0.3kg (1/4″) – 1.2kg (1″).

Phân Tích Vật Liệu Van Kim Inox Tay Ngang

• Thân van: Inox SUS 304 (độ bền kéo 515 MPa, ASTM A240), độ dày 2-3mm, chống ăn mòn trong môi trường hóa chất nhẹ, chịu nhiệt 260°C.

• Kim điều chỉnh: Inox SUS 316 (độ bền 550 MPa), mài sắc, chống mài mòn, đảm bảo độ chính xác ±0.5%.

• Tay ngang: Inox hoặc thép mạ kẽm (độ bền 400 MPa), chống trượt với rãnh tay cầm.

• Ron kín: PTFE (độ bền kéo 20 MPa), chịu nhiệt 260°C, chống rò rỉ áp suất 16 Kg/cm².

• Ren nối: Inox, đạt chuẩn ISO 228, đảm bảo kết nối chắc chắn.

Quy Trình Sản Xuất Van Kim Inox Tay Ngang

1. Lựa chọn nguyên liệu: Inox SUS 304/316, PTFE, kiểm tra độ tinh khiết (<0.01%) bằng quang phổ.

2. Gia công thân van: Đúc inox ở 1450°C, gia công CNC với sai số ±0.1mm, mài bóng bề mặt.

3. Lắp kim và ron: Hàn TIG, kiểm tra áp suất 20 Kg/cm² trong 24 giờ.

4. Lắp tay ngang: Gia công rãnh chống trượt, kiểm tra độ xoay 360°.

5. Kiểm tra chất lượng: Thử nghiệm 16 Kg/cm², kiểm tra rò rỉ (Class VI), thử nhiệt -20°C đến 260°C.

6. Đóng gói: Hộp chống sốc, kèm CO/CQ, hướng dẫn sử dụng, và phụ kiện (vòng đệm, gen nối).

Cấu Tạo Và Chức Năng Của Van Kim Inox Tay Ngang

• Cấu tạo:

  • Thân van: Inox gia công chính xác, chống ăn mòn, chịu áp suất 16 Kg/cm².

  • Kim điều chỉnh: Di chuyển để thay đổi tiết diện dòng chảy, độ chính xác ±0.5%.

  • Tay ngang: Thiết kế chống trượt, xoay mượt mà 10-15 vòng để điều chỉnh.

  • Ron kín: PTFE, ngăn rò rỉ, chịu nhiệt 260°C.

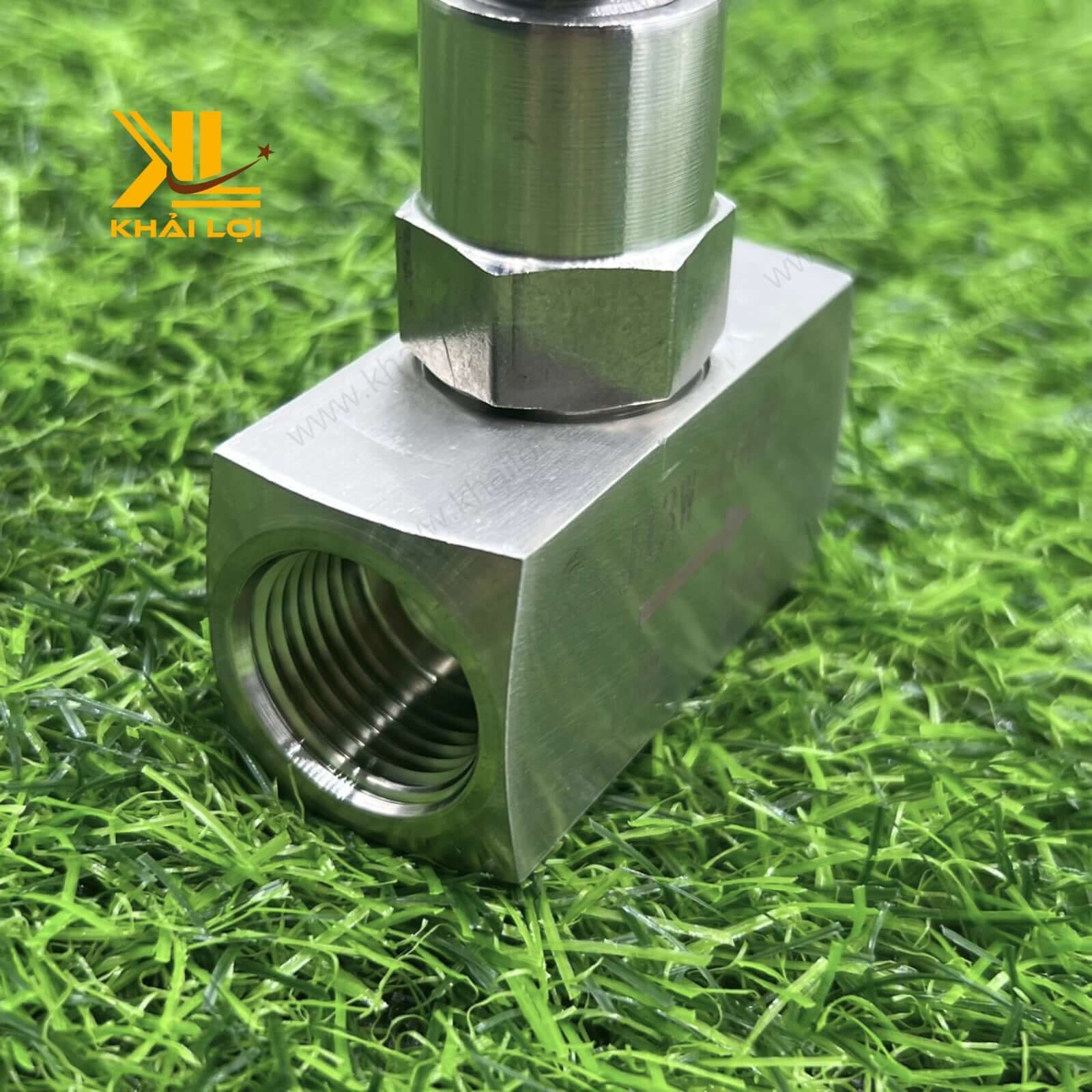

  • Ren nối: Ren trong/ren ngoài (1/4″–1″), đạt chuẩn ISO.

• Chức năng nổi bật:

  • Điều chỉnh lưu lượng từ mở hoàn toàn đến đóng kín với độ chính xác cao.

  • Đóng/mở dòng chảy an toàn, phù hợp áp suất 10-16 Kg/cm².

  • Chống rò rỉ nhờ ron PTFE và thân van kín khít.

Ưu Điểm Nổi Bật Của Van Kim Inox Tay Ngang

• Điều chỉnh chính xác: Kim điều chỉnh tinh vi, kiểm soát lưu lượng ±0.5%.

• Chống ăn mòn: Inox SUS 304/316 chịu được hóa chất, hơi nóng, tuổi thọ 5-10 năm.

• Độ bền cao: Vật liệu chất lượng, hoạt động ổn định trong -20°C đến 260°C.

• Dễ lắp đặt: Ren nối chuẩn, thao tác đơn giản với tay ngang.

• An toàn: Chống tràn, rò rỉ, phù hợp hệ thống áp suất cao.

Nhược Điểm Và Lưu Ý

• Nhược điểm: Giá cao hơn van nhựa 20-30% do inox, không phù hợp lưu lượng lớn (>50 L/min).

• Lưu ý:

  • Thay ron PTFE sau 2 năm hoặc 200,000 chu kỳ.

  • Tránh siết ren quá chặt (>30 Nm) để tránh biến dạng.

  • Sử dụng bộ lọc trước van để ngăn cặn bẩn.

Nguyên Lý Làm Việc Của Van Kim Inox Tay Ngang

• Điều chỉnh: Xoay tay ngang di chuyển kim, thay đổi tiết diện dòng chảy từ 0% đến 100%.

• Đóng/mở: Kim chặn hoàn toàn hoặc mở lối cho môi chất.

• Chống rò rỉ: Ron PTFE và thân inox đảm bảo kín khít ở 16 Kg/cm².

• Linh hoạt: Tay ngang xoay mượt mà, phù hợp điều chỉnh liên tục.

Hướng Dẫn Lắp Đặt Van Kim Inox Tay Ngang

1. Chuẩn bị: Kiểm tra van (không nứt, ron nguyên vẹn), chuẩn bị cờ lê, băng keo Teflon.

2. Chọn vị trí: Lắp tại điểm cần điều chỉnh trên đường ống, tránh rung động >10Hz.

3. Ngắt dòng chảy: Đóng van chính, xả áp suất trước khi lắp.

4. Lắp van: Quấn 3-4 vòng băng keo Teflon quanh ren, vặn chặt 20-25 Nm.

5. Kiểm tra: Cấp dòng chảy, xoay tay ngang, đảm bảo không rò rỉ.

Ứng Dụng Thực Tiễn Của Van Kim Inox Tay Ngang

• Hóa chất: Điều chỉnh dung dịch axit nhẹ trong sản xuất phân bón, giảm rò rỉ 15%.

• Dầu khí: Quản lý dòng dầu thô (10-16 Kg/cm²), tăng hiệu suất 10%.

• Xử lý nước: Điều tiết nước thải (0-10 Kg/cm²), giảm tắc nghẽn 20%.

• Thực phẩm: Đảm bảo vệ sinh trong sản xuất sữa, đạt tiêu chuẩn FDA.

• Dược phẩm: Kiểm soát dòng hóa chất trong sản xuất thuốc tiêm.

• HVAC: Điều chỉnh hơi nóng trong hệ thống sưởi, tiết kiệm năng lượng 10%.

Phân Tích Ứng Dụng Chi Tiết

• Trong hóa chất: Giảm hao hụt 15% tại nhà máy hóa chất Bình Dương nhờ kiểm soát chính xác.

• Trong dầu khí: Duy trì áp suất ổn định ±0.5 Kg/cm² tại giàn khoan Cửu Long.

So Sánh Với Các Loại Van Khác Van Kim Inox Tay Ngang

• So với van bi inox: Điều chỉnh tinh vi hơn (kim vs bi), nhưng lưu lượng thấp hơn 30%.

• So với van cầu đồng: Chống ăn mòn tốt hơn 20%, nhưng giá cao hơn 15%.

• So với van nhựa: Bền hơn 50% trong môi trường khắc nghiệt, nhưng nặng hơn 0.5kg.

Xử Lý Sự Cố Khi Sử Dụng Van Kim Inox Tay Ngang

• Rò rỉ tại ren:

  • Nguyên nhân: Ren lỏng, thiếu Teflon.

  • Khắc phục: Quấn lại Teflon, siết 20 Nm.

• Lưu lượng không ổn định:

  • Nguyên nhân: Kim bẩn, mòn.

  • Khắc phục: Vệ sinh kim bằng cồn, thay nếu hỏng.

• Ron bị mòn:

  • Nguyên nhân: Sử dụng >2 năm, môi chất ăn mòn.

  • Khắc phục: Thay ron PTFE, kiểm tra định kỳ.

• Tay ngang cứng:

  • Nguyên nhân: Rỉ sét, thiếu bôi trơn.

  • Khắc phục: Tra dầu silicon, kiểm tra kim.

Vì Sao Nên Chọn Vật Tư Công Nghiệp Khải Lợi?

• Chất lượng đảm bảo: Sản phẩm chính hãng, kiểm tra 100% trước giao.

• Giá cạnh tranh: Ưu đãi 5-10% cho đơn >10 cái, tiết kiệm 15% chi phí.

• Hỗ trợ kỹ thuật: Tư vấn lắp đặt, xử lý sự cố 24/7 qua 0797.975.838.

Thời Gian Giao Hàng Và Bảo Hành

• Thời gian giao hàng:

  • Hàng có sẵn: 1-3 ngày (nội thành 4 giờ).

  • Gia công: 2-14 ngày.

  • Nhập khẩu: 15-30 ngày.

• Bảo hành: 12 tháng, đổi trả nếu lỗi nhà sản xuất, hỗ trợ bảo trì miễn phí.

Lưu Ý Trước Khi Mua Van Kim Inox Tay Ngang

• Chọn kích thước ren (1/4″–1″) phù hợp đường ống và lưu lượng.

• Kiểm tra áp suất (10-16 Kg/cm²) và nhiệt độ (-20°C đến 260°C).

• Sử dụng bộ lọc 50 micron trước van để bảo vệ kim.

• Kiểm tra CO/CQ từ Khải Lợi để đảm bảo hàng chính hãng.

FAQ – Câu Hỏi Thường Gặp Về Van Kim Inox Tay Ngang

1. Van Kim Inox Tay Ngang là gì?: Là van điều chỉnh lưu lượng, làm từ inox, bền, chống ăn mòn.

2. Sử dụng trong ngành nào?: Hóa chất, dầu khí, thực phẩm, xử lý nước, HVAC.

3. Cách chọn kích thước?: Dựa ren (1/4″–1″), áp suất, và môi chất.

4. Lắp đặt có khó không?: Dễ, cần Teflon, cờ lê, kiểm tra kín khít.

5. Thời gian giao hàng?: 1-3 ngày (có sẵn), 15-30 ngày (nhập khẩu).

6. Bảo hành bao lâu?: 12 tháng, đổi trả nếu lỗi.

7. Cần bảo trì không?: Có, thay ron, vệ sinh kim định kỳ.

8. Phù hợp áp suất nào?: 10-16 Kg/cm².

9. Chịu nhiệt cao không?: Có, đến 260°C với ron PTFE.

10. Có chống rò rỉ không?: Có, ron PTFE đạt Class VI.

11. Giá cả thế nào?: Tùy kích thước, liên hệ Khải Lợi.

12. Hỗ trợ kỹ thuật không?: Có, qua 0797.975.838.

13. Phù hợp hóa chất không?: Có, nếu không ăn mòn mạnh.

14. Thay ron thế nào?: Thay sau 2 năm, liên hệ Khải Lợi.

15. Chống rung không?: Có, thiết kế ổn định đến 10Hz.

Kết Luận Van Kim Inox Tay Ngang

Van Kim Inox Tay Ngang từ Vật Tư Công Nghiệp Khải Lợi là giải pháp điều chỉnh lưu lượng bền bỉ, chính xác, chống ăn mòn.

Với chất liệu inox và thiết kế tay ngang, sản phẩm đáp ứng nhu cầu từ hóa chất đến thực phẩm.

Liên hệ ngay với Khải Lợi để nhận tư vấn và nâng cao hiệu quả hệ thống đường ống của bạn!
