Van Xiên Điều Khiển Khí Nén STNC ZF

Van Xiên Điều Khiển Khí Nén STNC ZF – Giải Pháp Điều Khiển Chính Xác Và Bền Bỉ Trong Công Nghiệp

Giới thiệu tổng quan

Van Xiên Điều Khiển Khí Nén STNC ZF là một trong những dòng van khí nén phổ biến nhất hiện nay trong ngành công nghiệp tự động hóa, chế biến thực phẩm, xử lý nước, sản xuất hóa chất và nhiều lĩnh vực khác. Nhờ thiết kế đặc trưng dạng xiên 45 độ, dòng van này giúp tối ưu hóa lưu lượng dòng chảy, giảm tổn thất áp suất và đặc biệt phù hợp với những hệ thống yêu cầu đóng/mở nhanh chóng và chính xác.

Van đến từ thương hiệu STNC – một trong những thương hiệu uy tín toàn cầu trong lĩnh vực khí nén – và được Vật tư công nghiệp Khải Lợi phân phối chính hãng trên toàn quốc.

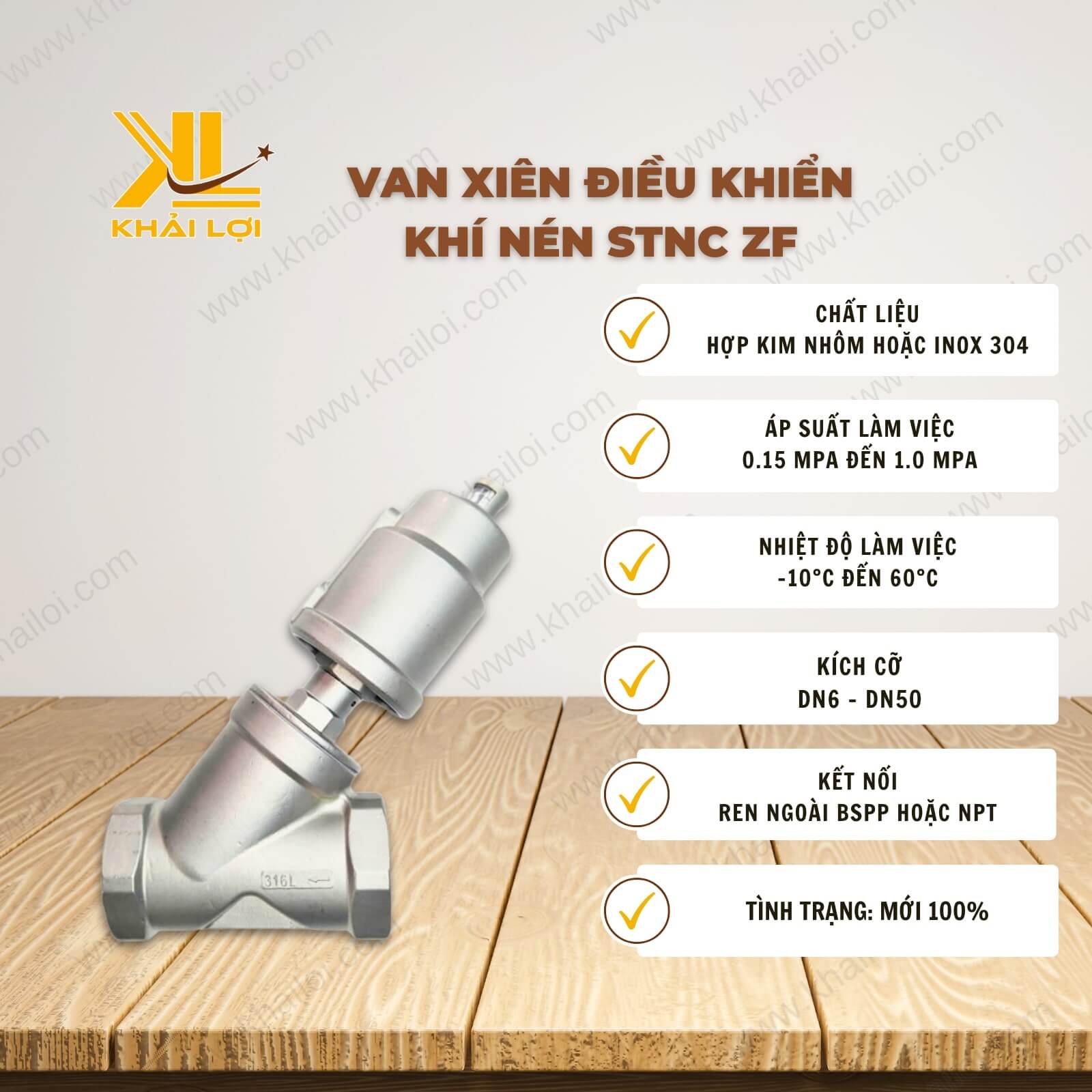

Thông số kỹ thuật Van Xiên Điều Khiển Khí Nén STNC ZF

• Tên sản phẩm: Van Xiên Điều Khiển Khí Nén STNC ZF

• Áp suất làm việc: 0.15 MPa đến 1.0 MPa (1.5 đến 10 bar)

• Nhiệt độ làm việc: -10°C đến 60°C

• Kích cỡ: DN6 – DN50 (tương đương 1/4 inch – 2 inch)

• Vật liệu chế tạo: Hợp kim nhôm hoặc inox 304

• Phương thức điều khiển: Bằng tay, khí nén hoặc tích hợp van điện từ

• Kết nối: Ren ngoài BSPP hoặc NPT

Cấu tạo chi tiết Van Xiên Điều Khiển Khí Nén STNC ZF

1. Thân van

Được chế tạo từ inox 304 hoặc hợp kim nhôm cao cấp, thân van có thiết kế góc nghiêng 45° giúp tối ưu hóa đường đi của dòng lưu chất, giảm thiểu tụ áp và hạn chế hao hụt năng lượng.

2. Bộ truyền động khí nén

Đây là phần quan trọng nhất, gồm piston, lò xo hồi vị và khoang nén khí. Piston chuyển động nhờ áp suất khí nén giúp đóng/mở đĩa van nhanh chóng.

3. Trục van (Stem)

Làm nhiệm vụ kết nối bộ truyền động với đĩa van. Thường làm bằng thép không gỉ để đảm bảo độ bền và chống ăn mòn.

4. Đĩa van (Disc)

Phần ngăn chặn hoặc cho phép lưu chất đi qua. Thiết kế chắc chắn, đảm bảo kín khít và không bị biến dạng khi chịu áp suất cao.

5. Gioăng làm kín (Seal)

Làm từ các vật liệu chịu hóa chất và nhiệt độ cao như PTFE, EPDM hoặc NBR, đảm bảo không rò rỉ và sử dụng được trong môi trường khắc nghiệt.

Nguyên lý hoạt động

Van Xiên Điều Khiển Khí Nén STNC ZF hoạt động hoàn toàn dựa trên nguyên lý khí nén – cơ học, không có thành phần điện như cuộn coil.

• Van đóng: Khi không có khí nén tác động vào bộ truyền động, lò xo giữ piston ở vị trí đóng, ngăn dòng chảy.

• Van mở: Khi có khí nén cấp vào, áp lực khí đẩy piston đi xuống, mở đĩa van, cho phép lưu chất đi qua.

• Tự động hồi vị: Khi khí nén bị cắt, lò xo đưa piston về vị trí ban đầu, đóng van lại.

Ứng dụng thực tế

Van Xiên Điều Khiển Khí Nén STNC ZF được sử dụng phổ biến trong:

• Dây chuyền sản xuất thực phẩm – dược phẩm: Nhờ vật liệu inox 304 chống ăn mòn, dễ vệ sinh và an toàn thực phẩm.

• Hệ thống hơi nước – nồi hơi: Chịu được nhiệt độ cao, đóng/mở nhanh giúp kiểm soát hơi chính xác.

• Ngành hóa chất: Với khả năng chống ăn mòn và chịu áp cao, van phù hợp với các loại hóa chất mạnh.

• Hệ thống xử lý nước thải – cấp nước sạch: Kiểm soát dòng nước hiệu quả, bền bỉ với môi trường hóa học.

• Tự động hóa công nghiệp: Kết nối dễ dàng với PLC và van điện từ để điều khiển đóng/mở tự động theo chu trình sản xuất.

Ưu điểm vượt trội

• Tốc độ đóng/mở nhanh: Giúp giảm thời gian chu trình, tối ưu hiệu quả dây chuyền.

• Chịu nhiệt và áp suất tốt: Vận hành ổn định ngay cả trong điều kiện khắc nghiệt.

• Độ kín cao: Nhờ gioăng PTFE, EPDM đảm bảo không rò rỉ.

• Dễ bảo trì: Cấu tạo đơn giản, dễ tháo lắp và bảo trì định kỳ.

• Tuổi thọ cao: Nhờ chất liệu cao cấp và thiết kế chuẩn công nghiệp.

Những lưu ý khi sử dụng Van Xiên Điều Khiển Khí Nén STNC ZF

1. Chọn đúng kích cỡ: Đảm bảo lưu lượng phù hợp, tránh làm giảm áp suất hệ thống.

2. Kiểm tra áp suất khí nén: Sử dụng bộ lọc khí nén để loại bỏ tạp chất trước khi cấp vào van.

3. Lắp đúng chiều dòng chảy: Theo mũi tên trên thân van để đảm bảo hoạt động hiệu quả.

4. Tránh lắp nơi ẩm ướt hoặc nhiệt quá cao: Nên chọn phiên bản có lớp vỏ bảo vệ nếu làm việc ngoài trời.

5. Bảo trì định kỳ: Kiểm tra gioăng, piston và lò xo để đảm bảo van hoạt động ổn định lâu dài.

Câu Hỏi Thường Gặp (FAQ)

1. Van có dùng được cho nước và hóa chất không?

Có. Với gioăng PTFE hoặc EPDM và thân inox, van hoàn toàn phù hợp với nước, hơi và hóa chất nhẹ.

2. Van có thể điều khiển tự động không?

Có. Chỉ cần kết nối với van điện từ khí nén và PLC là có thể vận hành hoàn toàn tự động.

3. Có phiên bản dùng tay không?

Có. STNC ZF có bản điều khiển bằng tay dành cho hệ thống đơn giản.

4. Van STNC ZF có chịu được nhiệt độ cao?

Có, nhiệt độ làm việc tiêu chuẩn là -10°C đến 60°C, có thể tùy chỉnh gioăng để chịu nhiệt đến 180°C.

5. Kích cỡ van phổ biến là gì?

DN15, DN20, DN25, DN32, DN40, DN50 là các kích cỡ được sử dụng phổ biến.

6. Có thể lắp đặt ngoài trời không?

Có thể, nhưng nên lắp kèm hộp bảo vệ để tránh bụi và độ ẩm cao ảnh hưởng đến bộ truyền động.

7. Van có cần nguồn điện để hoạt động không?

Không, van hoạt động nhờ khí nén. Nếu kết nối với van điện từ thì mới cần nguồn điện.

8. Van có dễ bảo trì không?

Rất dễ, cấu trúc đơn giản, dễ tháo rời để vệ sinh, thay gioăng hoặc kiểm tra piston.

9. Sản phẩm này có sẵn tại Khải Lợi không?

Có. Vật tư công nghiệp Khải Lợi luôn sẵn hàng và nhận đặt theo yêu cầu.

10. Thời gian giao hàng bao lâu?

Từ 2–14 ngày nếu là hàng gia công trong nước, và 15–30 ngày đối với hàng nhập khẩu.
