Trong quá trình bảo trì hoặc lắp đặt hệ thống đường ống công nghiệp, một trong những sai lầm phổ biến và tốn kém nhất là việc nhầm lẫn giữa hai tiêu chuẩn ren: NPT và BSPT. Nhìn bằng mắt thường, chúng có vẻ giống hệt nhau, nhưng việc cố tình lắp ghép chúng với nhau sẽ dẫn đến rò rỉ áp suất, làm hỏng bước ren, thậm chí gây nứt vỡ phụ kiện.
Tiếp nối chuỗi bài viết về Bảng tra kích thước ren tiêu chuẩn, bài viết này của Khải Lợi sẽ đi sâu phân tích sự khác biệt kỹ thuật giữa NPT và BSPT, giúp quý khách hàng lựa chọn vật tư chính xác tuyệt đối.
1. Ren NPT Là Gì? (National Pipe Taper)
NPT là viết tắt của National Pipe Taper, là tiêu chuẩn ren ống của Hoa Kỳ (theo ANSI/ASME B1.20.1). Đây là chuẩn ren phổ biến nhất tại khu vực Bắc Mỹ và được sử dụng rộng rãi trong các thiết bị đo lường áp suất, van công nghiệp và phụ kiện thủy lực nhập khẩu từ Mỹ.
Đặc điểm kỹ thuật chính của NPT:
- Góc đỉnh ren: 60°.
- Hình dáng profin ren: Đỉnh ren và chân ren được vát phẳng (Flattened).
- Độ côn: 1°47′ (tương đương độ dốc 1/16).
- Cơ chế làm kín: Ren NPT làm kín dựa trên sự biến dạng của vật liệu ren khi siết chặt kết hợp với chất làm kín (băng tan PTFE hoặc keo loctite).
2. Ren BSPT Là Gì? (British Standard Pipe Taper)
BSPT (thường gọi tắt là ren PT hoặc ren R) thuộc tiêu chuẩn ren ống của Anh (British Standard Pipe), tuân theo tiêu chuẩn quốc tế ISO 7 hoặc JIS B0203 (Nhật Bản). Đây là chuẩn ren thông dụng nhất tại Việt Nam, Châu Âu, và các nước Châu Á (Nhật, Hàn, Trung Quốc).
Đặc điểm kỹ thuật chính của BSPT:
- Góc đỉnh ren: 55°.
- Hình dáng profin ren: Đỉnh ren và chân ren được bo tròn (Rounded).
- Độ côn: 1°47′ (tương đương độ dốc 1/16) – giống với NPT.
- Ký hiệu thường gặp: R (Ren ngoài côn), Rc (Ren trong côn).

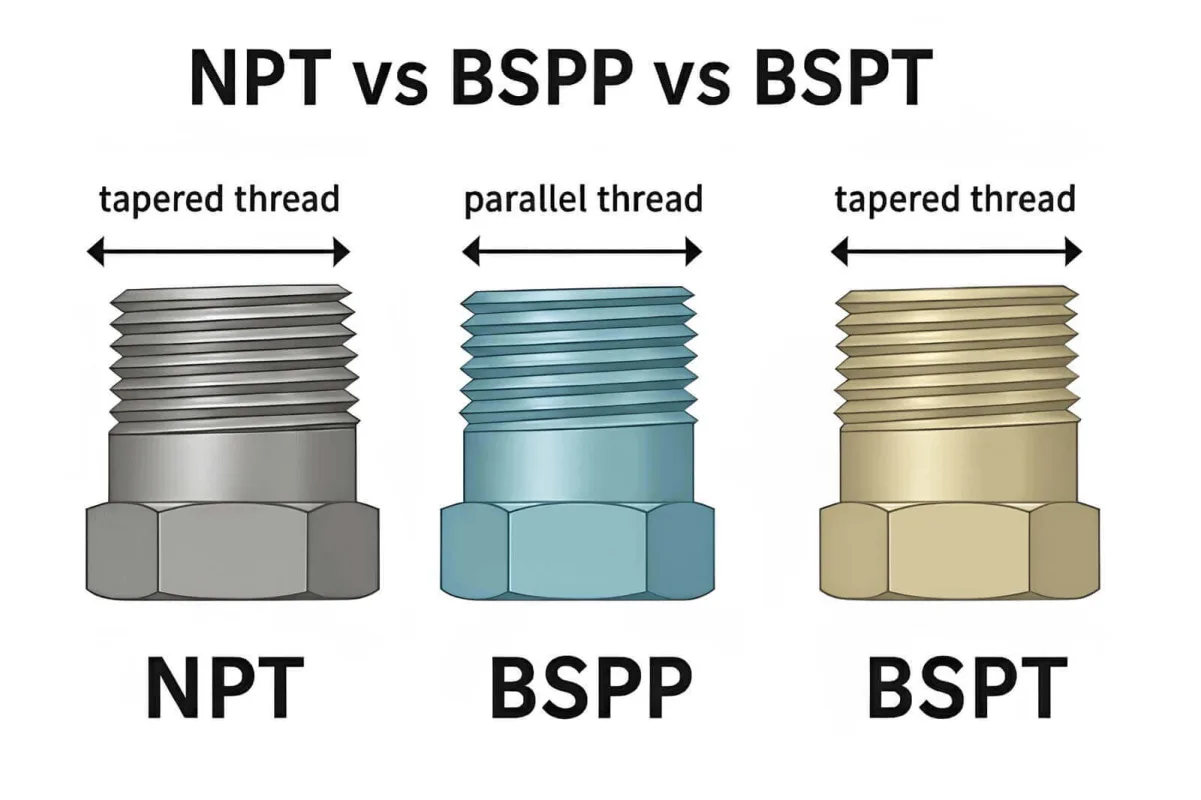

Lưu ý: Cần phân biệt BSPT (ren côn) với BSPP (ren thẳng/trụ – ký hiệu G) dùng gioăng để làm kín.

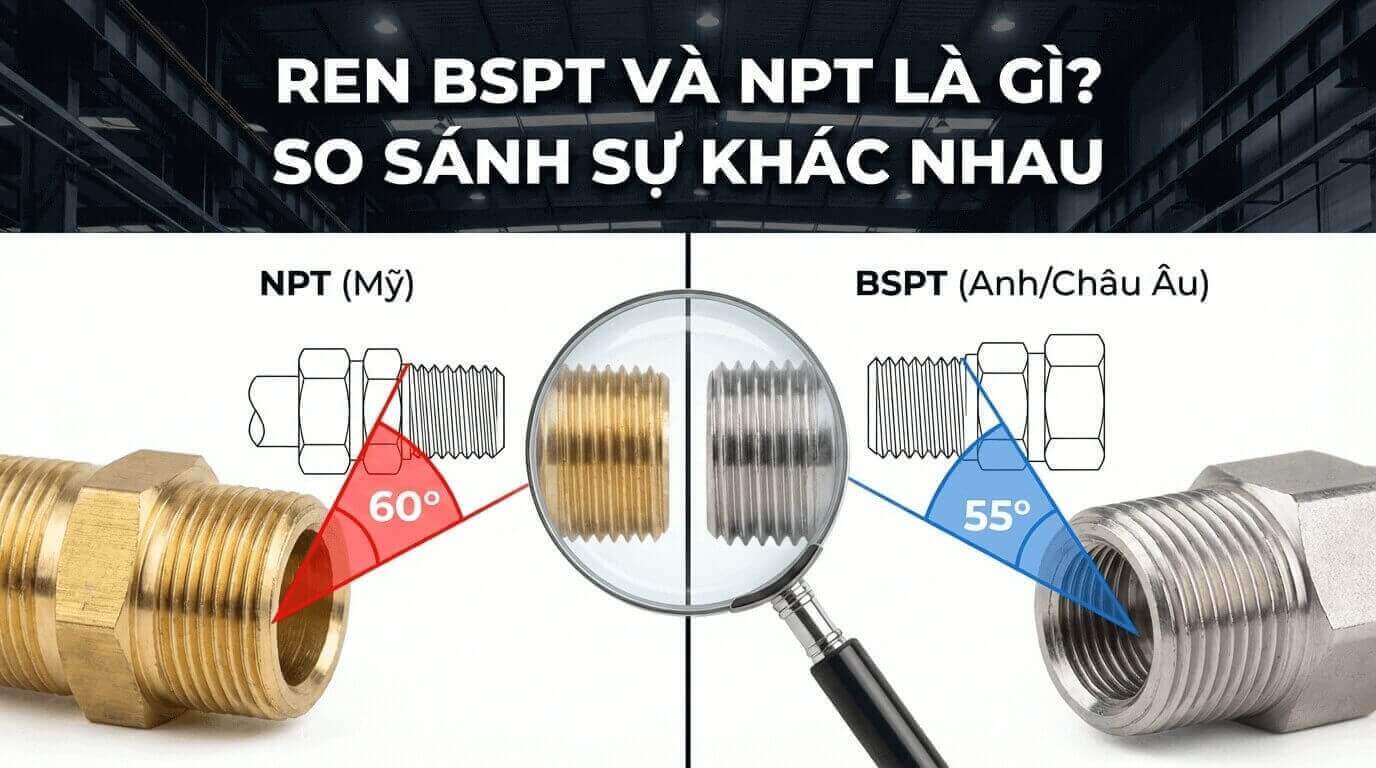

3. So Sánh Sự Khác Nhau Giữa Ren NPT và BSPT
Dưới đây là bảng so sánh kỹ thuật chi tiết để quý khách hàng dễ dàng hình dung:
| Đặc điểm | Ren NPT (Mỹ) | Ren BSPT (Anh/Nhật/ISO) |
| Góc đỉnh ren | 60 độ | 55 độ |
| Hình dáng đỉnh/chân ren | Phẳng (Flat) | Bo tròn (Round) |
| Bước ren (TPI) | Khác biệt ở một số kích thước (xem bên dưới) | Khác biệt ở một số kích thước (xem bên dưới) |
| Phạm vi áp dụng | Mỹ, Canada, một số thiết bị dầu khí | Việt Nam, Châu Âu, Nhật Bản, Hàn Quốc, Trung Quốc |
| Ký hiệu trên bản vẽ | 1/2″ NPT, 1/2-14 NPT | 1/2″ PT, R 1/2, BSPT 1/2 |

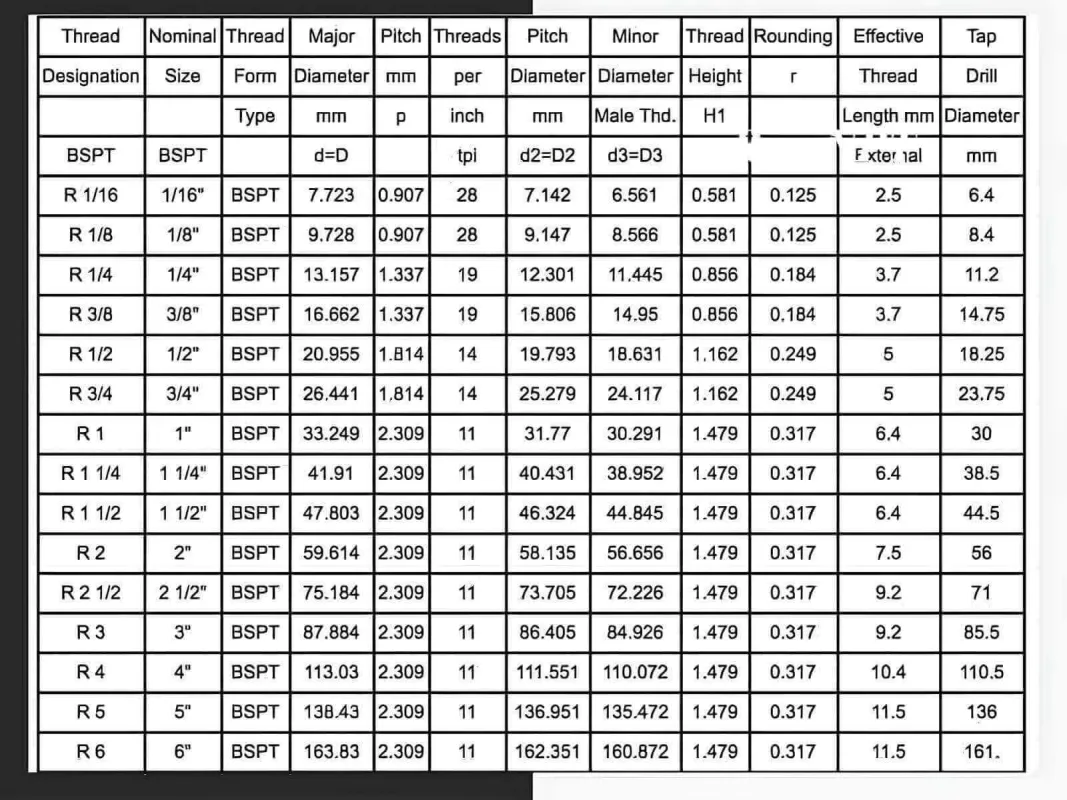

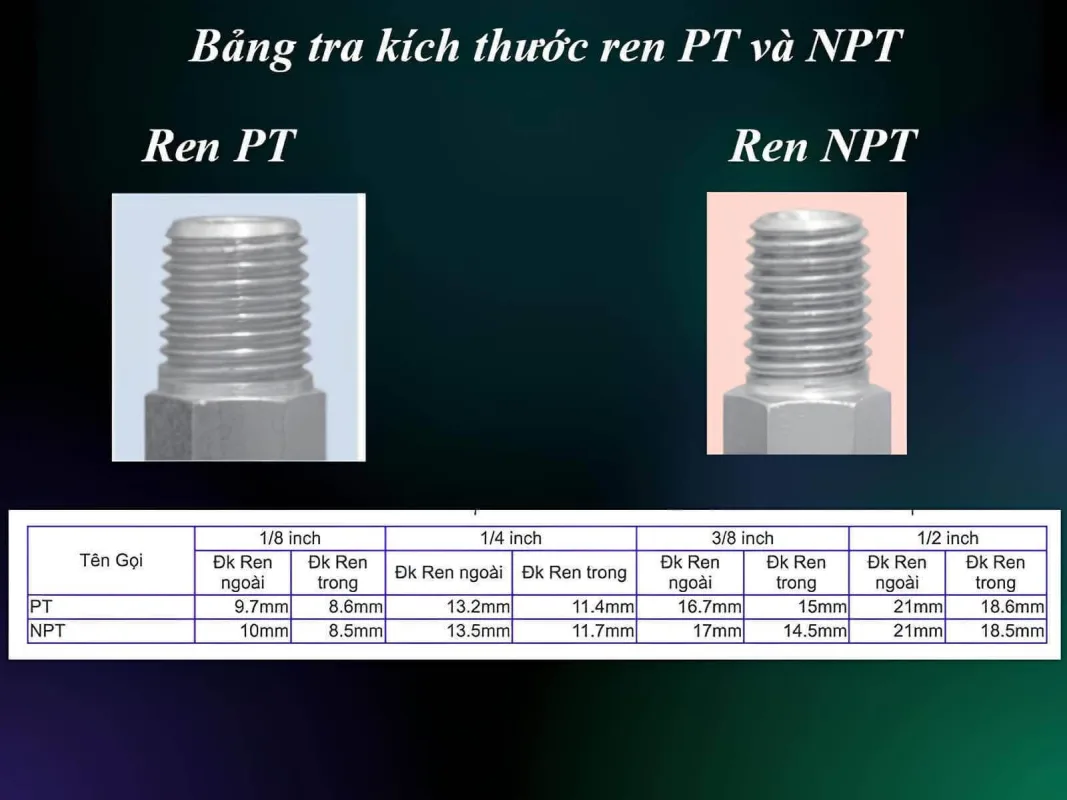

Sự khác biệt về bước ren (Số vòng ren trên 1 inch – TPI)
Đây là “cái bẫy” lớn nhất đối với kỹ thuật viên. Ở một số kích thước, số vòng ren của NPT và BSPT là giống nhau, nhưng do góc ren khác nhau (60° vs 55°) nên vẫn không lắp lẫn được.
- Size 1/8″: NPT = 27 ren/inch | BSPT = 28 ren/inch (Khác biệt rõ rệt, không vặn vào được).
- Size 1/4″ và 3/8″: NPT = 18 ren/inch | BSPT = 19 ren/inch.
- Size 1/2″ và 3/4″: Cả hai đều là 14 ren/inch. (Đây là trường hợp nguy hiểm nhất: Có thể vặn vào được vài vòng nhưng sẽ bị kẹt lại và rò rỉ nếu cố siết).
- Size 1″ đến 2″: NPT = 11.5 ren/inch | BSPT = 11 ren/inch.
4. Tại Sao Không Được Lắp Lẫn Ren NPT và BSPT?
Nhiều trường hợp thực tế tại công trường, thợ kỹ thuật cố gắng vặn van ren NPT vào đường ống ren BSPT (hoặc ngược lại). Kết quả thường thấy là:
- Vặn được vài vòng đầu: Do đường kính tương đương nhau, chúng có thể khớp nhẹ ở đầu.
- Kẹt cứng hoặc hỏng ren: Khi vặn sâu hơn, sự chênh lệch góc độ (60° so với 55°) khiến các cạnh ren cọ xát mạnh, gây ra hiện tượng bó kẹt.
- Rò rỉ môi chất: Do profin ren không khớp hoàn toàn, tạo ra khe hở hình xoắn ốc mà ngay cả băng tan dày cũng khó lấp đầy. Điều này gây rò rỉ khí nén hoặc chất lỏng, đặc biệt ở áp suất cao.
Kết luận kỹ thuật: Tuyệt đối không lắp lẫn phụ kiện NPT và BSPT. Nếu bắt buộc phải kết nối hai chuẩn này, cần sử dụng Đầu chuyển đổi ren (Adaptor) chuyên dụng (Ví dụ: NPT Male to BSPT Female).
5. Cách Xác Định Chính Xác Loại Ren Đang Có
Để tránh mua sai vật tư tại Khải Lợi, quý khách nên thực hiện các bước kiểm tra sau:
- Kiểm tra ký hiệu: Nhìn trên thân van hoặc phụ kiện.
- Thấy chữ “NPT” hoặc chuẩn ASME -> Ren NPT.
- Thấy chữ “PT”, “R”, “Rc” hoặc chuẩn JIS/ISO -> Ren BSPT.
- Sử dụng dưỡng đo ren (Thread Gauge): Đây là cách chính xác nhất. Dưỡng đo ren có các lá thép in số bước ren và góc độ. Ướm thử lá dưỡng vào ren, nếu khít hoàn toàn và không có khe hở sáng thì đó là chuẩn ren đúng.

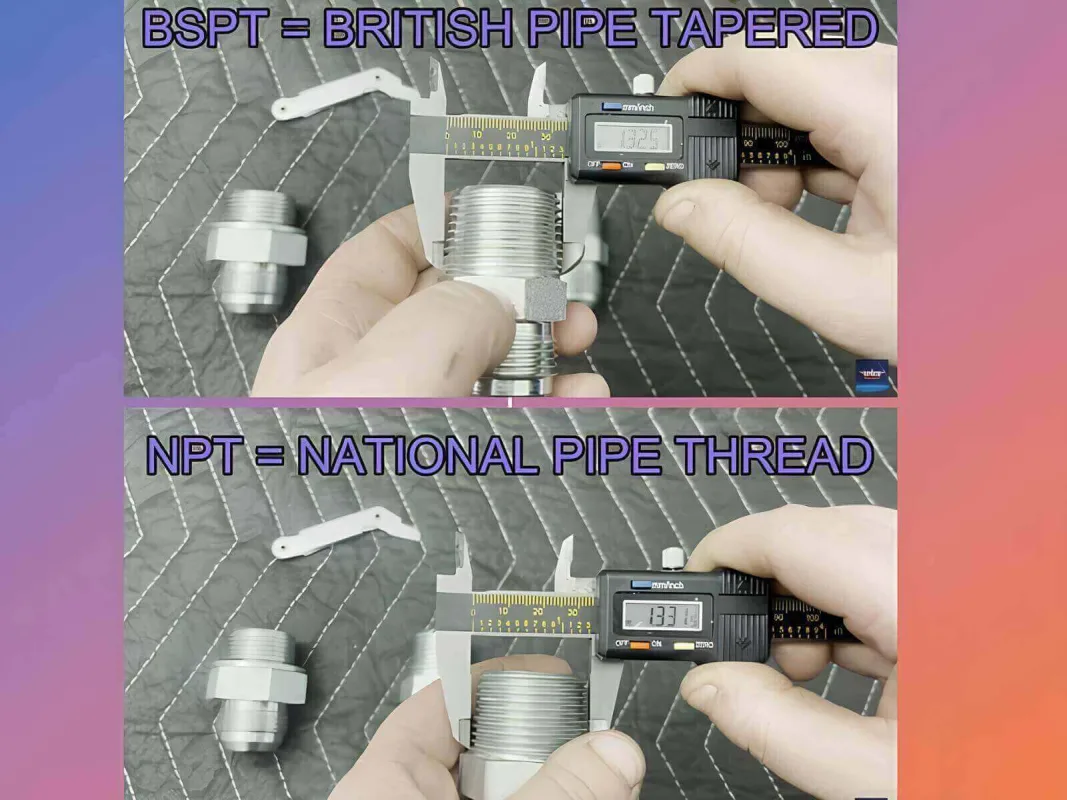

- Dùng thước kẹp (Caliper): Đo đường kính ngoài và đếm số vòng ren trên chiều dài 1 inch (25.4mm) rồi tra bảng.
Tìm hiểu thêm về Tiêu Chuẩn ISO tại đây
