So Sánh 2 Van Tiết Lưu PSL Airtac Loại A Và B – Chọn Đúng Loại Cho Hệ Thống Khí Nén Của Bạn
Mục Lục
NÊN CHỌN VAN TIẾT LƯU PSL AIRTAC LOẠI A HAY LOẠI B?
Trong hệ thống khí nén công nghiệp, việc kiểm soát tốc độ di chuyển của xi lanh là yếu tố quan trọng để đảm bảo hiệu quả vận hành, an toàn và độ chính xác trong quá trình làm việc. Nếu xi lanh hoạt động quá nhanh, không chỉ gây nguy hiểm cho người vận hành mà còn làm giảm tuổi thọ thiết bị hoặc ảnh hưởng đến chu trình sản xuất. Đó là lý do tại sao các van tiết lưu được sử dụng rộng rãi để điều chỉnh lưu lượng khí và kiểm soát tốc độ xi lanh.
Một trong những dòng van tiết lưu phổ biến trên thị trường hiện nay là van PSL của hãng Airtac. Sản phẩm này được thiết kế chuyên dụng để điều chỉnh tốc độ xi lanh khí nén, giúp hệ thống hoạt động ổn định và tối ưu hơn. Tuy nhiên, điều khiến nhiều người dùng băn khoăn chính là việc phân biệt và lựa chọn giữa hai phiên bản: van tiết lưu loại A và loại B.
Loại A điều chỉnh lưu lượng khí theo hướng vào, trong khi loại B điều chỉnh theo hướng ra. Sự khác biệt tưởng chừng nhỏ này lại có ảnh hưởng rất lớn đến hiệu quả điều khiển chuyển động của xi lanh. Nếu không hiểu rõ nguyên lý hoạt động, người dùng rất dễ chọn sai loại van, dẫn đến hệ thống không đạt hiệu suất như mong muốn.
Trong bài viết này, chúng tôi sẽ phân tích chi tiết sự khác biệt giữa van tiết lưu PSL loại A và loại B của Airtac. Qua đó, bạn sẽ hiểu rõ nguyên lý hoạt động, ưu nhược điểm của từng loại, cũng như biết cách lựa chọn đúng sản phẩm phù hợp với hệ thống khí nén của mình.
Giới thiệu van tiết lưu Airtac PSL
Van tiết lưu là một trong những thiết bị không thể thiếu trong hệ thống khí nén công nghiệp. Chức năng chính của van là điều chỉnh lưu lượng khí đi vào hoặc thoát ra khỏi xi lanh, qua đó kiểm soát tốc độ hành trình của xi lanh một cách chính xác và ổn định. Trong số các thương hiệu van khí nén phổ biến hiện nay, Airtac là một trong những cái tên được nhiều doanh nghiệp và kỹ thuật viên tin tưởng sử dụng, và dòng van tiết lưu PSL chính là đại diện tiêu biểu.
Van tiết lưu PSL của Airtac được thiết kế chuyên dụng cho nhiệm vụ điều chỉnh tốc độ xi lanh khí nén. Với thiết kế nhỏ gọn, dễ dàng lắp đặt và tích hợp vào nhiều loại hệ thống, PSL nhanh chóng trở thành lựa chọn hàng đầu trong các dây chuyền sản xuất tự động hóa, máy đóng gói, máy ép khí nén và các thiết bị điều khiển cơ cấu chuyển động tuyến tính.
Cấu tạo cơ bản của van bao gồm phần thân làm bằng vật liệu chịu áp lực, phần ren để kết nối với xi lanh hoặc hệ thống đường ống, đầu nối ống PU và núm vặn điều chỉnh lưu lượng khí. Người dùng có thể dễ dàng điều chỉnh tốc độ bằng cách vặn núm theo hoặc ngược chiều kim đồng hồ. Khi siết chặt, lượng khí đi qua sẽ giảm, làm chậm tốc độ xi lanh; khi nới lỏng, khí đi qua nhiều hơn, xi lanh sẽ hoạt động nhanh hơn.
Một điểm cộng lớn của van PSL Airtac là tính đồng bộ cao với các phụ kiện tiêu chuẩn. Van có nhiều tùy chọn về kích thước ren như M5, 1/8, 1/4, 3/8, 1/2 và kích thước ống PU từ φ4 đến φ16, phù hợp với hầu hết các loại xi lanh thông dụng hiện nay. Ngoài ra, van được tích hợp sẵn ron làm kín, giúp giảm thiểu tình trạng rò rỉ khí và đảm bảo hiệu suất ổn định trong môi trường làm việc khắc nghiệt.
Không chỉ dừng lại ở thiết kế tiện lợi, Airtac còn mang đến hai phiên bản cho dòng van PSL là loại A và loại B. Mỗi loại đều có nguyên lý hoạt động riêng biệt, phục vụ cho những mục đích sử dụng khác nhau mà chúng ta sẽ đi sâu trong phần tiếp theo.
Nguyên lý hoạt động và phân biệt van tiết lưu Airtac loại A và B
Van tiết lưu khí nén có vai trò điều chỉnh lượng khí đi qua hệ thống để kiểm soát tốc độ di chuyển của xi lanh. Tuy nhiên, với dòng van PSL của Airtac, người dùng có hai lựa chọn là loại A và loại B, mỗi loại có cách thức điều tiết lưu lượng khác nhau, từ đó tạo nên sự khác biệt rõ rệt trong ứng dụng thực tế.
Nguyên lý hoạt động chung
Về nguyên tắc, van tiết lưu sẽ giới hạn lưu lượng khí nén đi qua bằng cách tạo ra một điểm siết. Người dùng có thể điều chỉnh núm vặn để thay đổi độ mở của điểm siết này, từ đó tăng hoặc giảm lưu lượng khí. Khi lưu lượng khí giảm, tốc độ di chuyển của xi lanh cũng giảm theo. Đây là cách đơn giản và hiệu quả để kiểm soát tốc độ trong các ứng dụng khí nén mà không cần sử dụng thiết bị điện tử phức tạp.
Điểm khác biệt giữa loại A và loại B
- Van tiết lưu PSL loại A (thường có màu trắng) cho phép điều chỉnh dòng khí theo hướng từ ren → ống, tức là kiểm soát lượng khí đi vào xi lanh. Trong khi đó, dòng khí theo hướng ngược lại (ống → ren) sẽ đi tự do, không bị tiết lưu. Với nguyên lý này, van loại A phù hợp trong các ứng dụng cần điều khiển tốc độ hành trình đi ra của xi lanh, tức là khi xi lanh đẩy ra ngoài.
- Van tiết lưu PSL loại B (thường có màu đen) thì hoạt động theo chiều ngược lại: điều chỉnh dòng khí từ ống → ren, tức là kiểm soát lượng khí thoát ra khỏi xi lanh. Còn chiều khí từ ren → ống được cho đi tự do. Điều này giúp điều chỉnh tốc độ hành trình thu về của xi lanh, hay còn gọi là hành trình hồi.
So sánh cụ thể giữa van loại A và B
| Tiêu chí | Van loại A (trắng) | Van loại B (đen) |
| Chiều tiết lưu | Ren → Ống (khí vào) | Ống → Ren (khí ra) |
| Chiều khí tự do | Ống → Ren | Ren → Ống |
| Ứng dụng phù hợp | Kiểm soát tốc độ đẩy ra | Kiểm soát tốc độ thu về |
| Lắp đặt | Vào cổng cấp khí của xi lanh | Vào cổng xả khí của xi lanh |
| Nhận diện | Vỏ màu trắng | Vỏ màu đen |
Như vậy, mặc dù cùng tên gọi là van tiết lưu PSL Airtac, nhưng loại A và loại B lại có cách vận hành và mục đích sử dụng hoàn toàn khác nhau. Nếu người dùng không hiểu rõ sự khác biệt này, việc lắp sai loại van sẽ dẫn đến kết quả không mong muốn: xi lanh có thể hoạt động quá nhanh ở chiều này và quá chậm ở chiều kia, gây mất cân bằng và giảm hiệu quả toàn bộ hệ thống.
Ưu điểm, hiệu quả và thử nghiệm thực tế
Việc lựa chọn và sử dụng đúng loại van tiết lưu không chỉ giúp kiểm soát tốc độ xi lanh hiệu quả mà còn ảnh hưởng trực tiếp đến độ ổn định, độ bền và khả năng vận hành liên tục của toàn hệ thống khí nén. Với dòng van tiết lưu PSL của Airtac, người dùng không chỉ có sự linh hoạt trong việc lựa chọn loại A hoặc B theo nhu cầu, mà còn được hưởng lợi từ những ưu điểm vượt trội mà sản phẩm này mang lại.
Ưu điểm nổi bật của van tiết lưu PSL Airtac
- Thiết kế nhỏ gọn, chắc chắn:
Van được chế tạo từ vật liệu cao cấp, chịu áp lực cao và có khả năng chống ăn mòn, phù hợp với môi trường công nghiệp khắc nghiệt. Phần thân được gia công chính xác, giúp kết nối chặt chẽ với thiết bị và giảm thiểu rò rỉ khí. - Tích hợp ron làm kín:
Van PSL đi kèm ron cao su tại vị trí kết nối ren, hạn chế tối đa hiện tượng xì khí – điều rất quan trọng trong các hệ thống yêu cầu độ kín cao và tiết kiệm khí nén. - Dễ điều chỉnh, thao tác đơn giản:
Núm xoay điều chỉnh lưu lượng được thiết kế nhạy, dễ sử dụng. Người dùng chỉ cần xoay nhẹ theo chiều kim đồng hồ để siết (giảm lưu lượng) hoặc ngược lại để mở rộng dòng khí. - Tính tương thích cao:
Van PSL hỗ trợ nhiều chuẩn kết nối khác nhau:- Kích thước ren: M5, 1/8″, 1/4″, 3/8″, 1/2″
- Kích thước ống PU: φ4, φ6, φ8, φ10, φ12, φ16
Nhờ đó, người dùng có thể dễ dàng tích hợp vào các hệ thống xi lanh phổ biến hiện nay, đặc biệt là các dòng xi lanh SC của Airtac.
- Hai phiên bản linh hoạt theo ứng dụng:
Việc phân loại rõ ràng giữa loại A và loại B giúp người dùng tùy biến theo từng hướng chuyển động cần kiểm soát, tối ưu hiệu quả mà không cần thay đổi thiết kế hệ thống khí.
Thử nghiệm thực tế: Phân biệt rõ ràng hiệu quả từng loại van

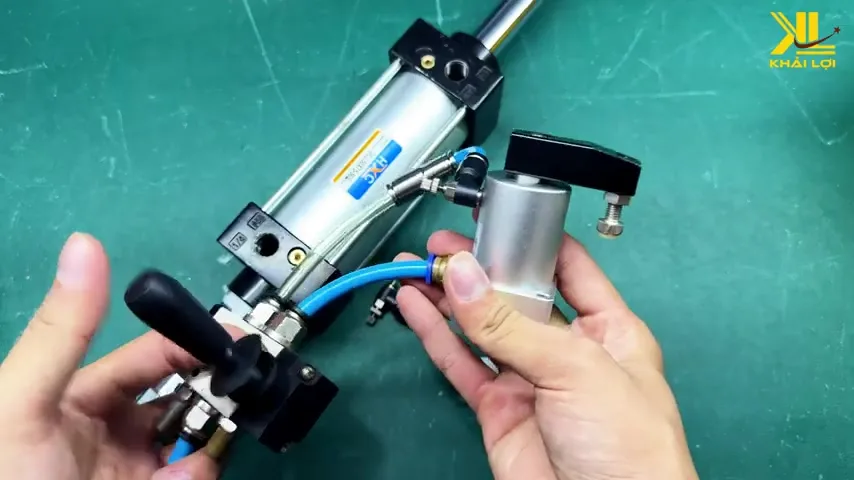

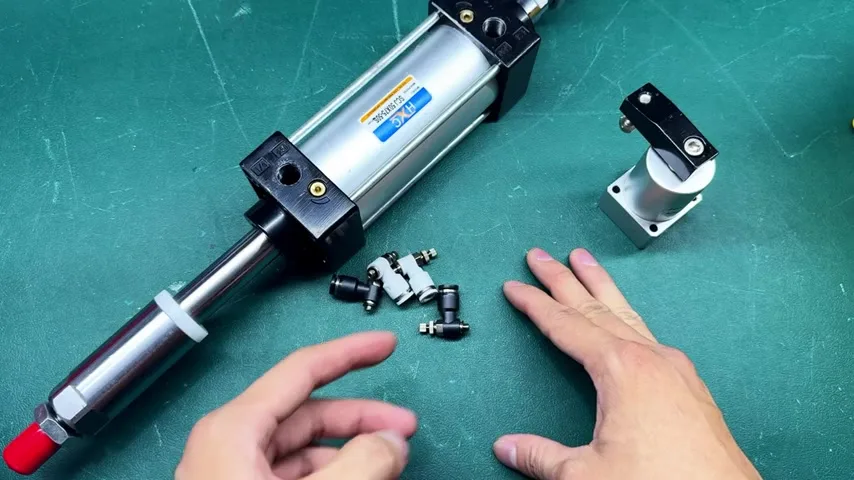

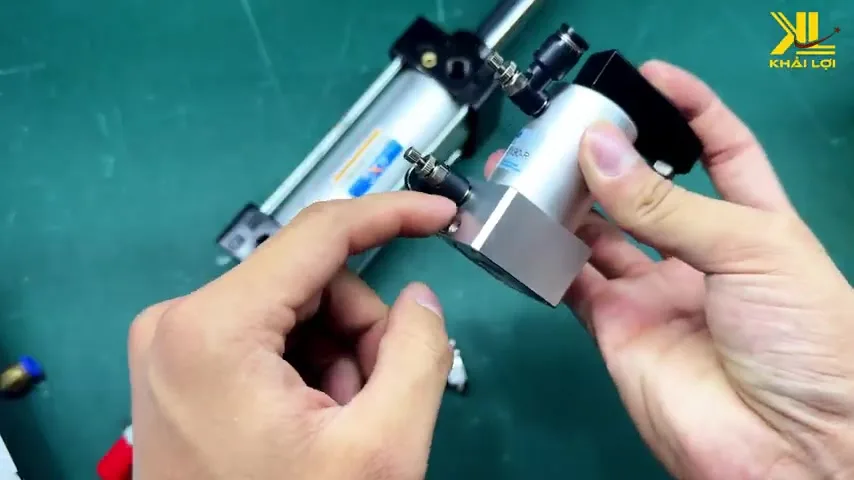

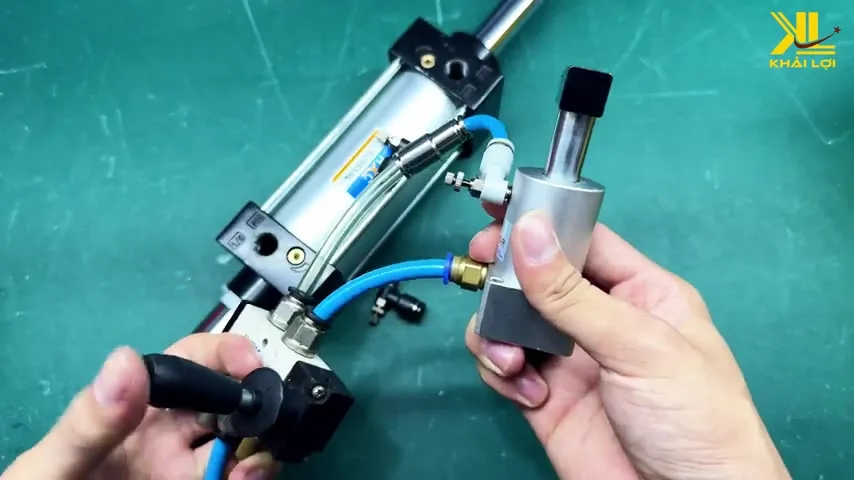

Trong video thực nghiệm từ Khải Lợi Automation, người thực hiện đã lắp trực tiếp từng loại van vào một xi lanh SC Airtac có cổng ren M5, sử dụng ống PU 6mm. Kết quả cho thấy:
- Khi lắp van loại B (đen):

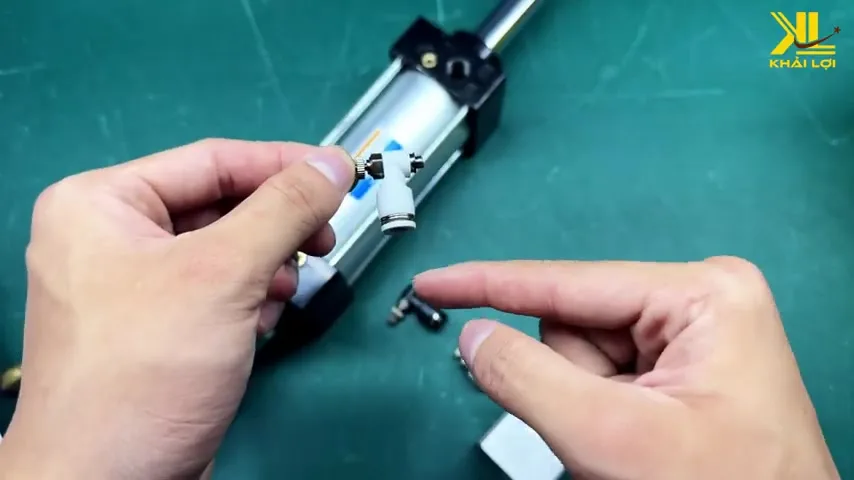

Hành trình đẩy ra của xi lanh chậm lại rõ rệt do dòng khí thoát ra bị tiết lưu, trong khi hành trình thu hồi lại diễn ra rất nhanh vì không bị điều chỉnh. - Khi đổi sang van loại A (trắng):
Kết quả hoàn toàn ngược lại: hành trình đẩy ra diễn ra nhanh chóng, còn hành trình thu về chậm hơn vì bị tiết lưu ở chiều vào.
Điều này chứng minh rõ ràng rằng hai loại van tuy giống nhau về hình thức nhưng hoàn toàn khác biệt về chức năng. Việc lắp đúng loại van theo chiều cần kiểm soát là yếu tố then chốt để đảm bảo hiệu quả và độ ổn định trong quá trình vận hành hệ thống.
Kinh nghiệm chọn van tiết lưu phù hợp và địa chỉ mua uy tín
Việc chọn đúng loại van tiết lưu không chỉ ảnh hưởng đến hiệu quả vận hành của hệ thống khí nén, mà còn giúp tiết kiệm chi phí, giảm hao tổn năng lượng và kéo dài tuổi thọ thiết bị. Tuy nhiên, thực tế cho thấy không ít người dùng – đặc biệt là những kỹ thuật viên mới hoặc doanh nghiệp nhỏ – thường nhầm lẫn giữa van loại A và loại B, dẫn đến việc lắp đặt sai chức năng và phải thay thế không cần thiết.
Một số lưu ý quan trọng khi chọn van tiết lưu
- Xác định rõ mục đích điều khiển:
- Nếu bạn muốn điều khiển tốc độ hành trình đẩy ra của xi lanh, hãy chọn van loại A.
- Nếu cần điều khiển tốc độ hành trình hồi về, hãy sử dụng van loại B.
- Kiểm tra hướng dòng khí trong hệ thống:
Việc nhận biết chiều khí cấp và chiều khí xả là yếu tố tiên quyết để lắp đúng loại van. Hãy đọc kỹ sơ đồ hệ thống hoặc thử nghiệm thực tế nếu không chắc chắn. - Lựa chọn đúng kích thước ren và ống nối:
Việc chọn sai ren hoặc ống dẫn khí sẽ gây rò rỉ, giảm hiệu suất hoặc không thể lắp đặt. Hãy đảm bảo van bạn chọn tương thích với thiết bị đang sử dụng. Ví dụ, xi lanh SC thường dùng ren M5 với ống PU 6mm. - Không hoán đổi van loại A và B cho nhau:
Mặc dù hình thức giống nhau, nhưng chức năng của hai loại hoàn toàn ngược nhau. Việc lắp sai sẽ khiến hệ thống hoạt động sai chiều, giảm độ chính xác và hiệu quả. - Ưu tiên sản phẩm chính hãng, có nguồn gốc rõ ràng:
Tránh mua hàng trôi nổi không rõ xuất xứ vì dễ gặp lỗi kỹ thuật, kém bền và không có bảo hành.
Địa chỉ mua van tiết lưu Airtac uy tín – Khải Lợi Automation
Nếu bạn đang tìm kiếm nơi cung cấp van tiết lưu PSL Airtac chính hãng, giá tốt, hỗ trợ kỹ thuật tận tình và giao hàng nhanh chóng, Khải Lợi Automation là lựa chọn đáng tin cậy. Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp và khí nén, Khải Lợi cam kết mang đến sản phẩm chất lượng cao, kiểm tra kỹ lưỡng trước khi giao hàng và hỗ trợ tư vấn chuyên sâu.
Thông tin liên hệ:
- Hotline 1: 0797.975.838
- Hotline 2: 0798.813.029
- Kỹ thuật Vippro: 0792.078.216
- Zalo & Facebook: Khải Lợi Automation
Tại đây, bạn không chỉ mua được van tiết lưu mà còn có thể tìm thấy đa dạng các thiết bị khí nén, van điện từ, bộ lọc khí, xi lanh, cảm biến và các phụ kiện tự động hóa khác – tất cả đều được chọn lọc từ các thương hiệu uy tín như Airtac, SMC, TPC,…
Kết luận
Qua bài viết này, chúng ta đã cùng tìm hiểu chi tiết về van tiết lưu PSL Airtac loại A và loại B – hai dòng sản phẩm tưởng chừng giống nhau nhưng lại có chức năng hoàn toàn khác biệt trong hệ thống khí nén. Việc hiểu rõ nguyên lý hoạt động và ứng dụng cụ thể của từng loại van không chỉ giúp bạn điều khiển tốc độ xi lanh chính xác hơn, mà còn góp phần nâng cao hiệu suất vận hành toàn bộ hệ thống.
Tóm lại:
- Van PSL loại A: điều tiết khí vào, thích hợp để kiểm soát tốc độ hành trình đẩy ra của xi lanh.
- Van PSL loại B: điều tiết khí ra, phù hợp để kiểm soát tốc độ hành trình thu hồi của xi lanh.
Nếu bạn đang gặp khó khăn trong việc lựa chọn đúng loại van, đừng ngần ngại liên hệ với Khải Lợi Automation để được đội ngũ kỹ thuật hỗ trợ tư vấn tận tình. Việc chọn đúng thiết bị ngay từ đầu sẽ giúp bạn tiết kiệm thời gian, chi phí và hạn chế tối đa các rủi ro trong quá trình vận hành.
Hãy là người tiêu dùng thông minh – chọn đúng sản phẩm, đúng mục đích và đúng nhà cung cấp. Đừng quên theo dõi các bài viết tiếp theo trên blog của chúng tôi để cập nhật thêm nhiều kiến thức hữu ích về thiết bị khí nén, thủy lực và các giải pháp tự động hóa tiên tiến nhất hiện nay.
Câu hỏi thường gặp (FAQ)
1. Van tiết lưu khí nén hoạt động như thế nào?
Van tiết lưu khí nén hoạt động dựa trên nguyên lý hạn chế lưu lượng khí nén đi qua bằng cách điều chỉnh độ mở của một khe tiết lưu. Khi siết van lại, lưu lượng khí giảm, làm xi lanh di chuyển chậm hơn; khi mở van, lưu lượng tăng lên, giúp xi lanh di chuyển nhanh hơn. Van được điều chỉnh thủ công thông qua núm vặn và không cần nguồn điện.
2. Khi nào nên dùng van tiết lưu loại A và khi nào dùng loại B?
- Van loại A: dùng khi bạn muốn điều chỉnh tốc độ hành trình đẩy ra của xi lanh – kiểm soát khí đi vào xi lanh.
- Van loại B: dùng khi cần điều chỉnh tốc độ hành trình thu hồi – kiểm soát khí thoát ra khỏi xi lanh.
Việc xác định đúng chiều cần điều khiển là điều kiện tiên quyết để lựa chọn đúng loại van.
3. Có thể dùng lẫn van loại A và B cho một hệ thống không?
Không nên. Mỗi loại van được thiết kế cho một chiều khí cụ thể. Nếu dùng lẫn lộn hoặc lắp sai vị trí, bạn có thể gặp tình trạng xi lanh chạy không đều, không kiểm soát được tốc độ hoặc làm giảm hiệu quả hoạt động của toàn hệ thống.
4. Van tiết lưu Airtac có bền không?
Có. Van tiết lưu PSL Airtac được sản xuất từ vật liệu chất lượng cao, có khả năng chịu áp lực tốt, tích hợp ron làm kín và được gia công chính xác. Nếu sử dụng đúng cách và trong điều kiện làm việc phù hợp, van có thể hoạt động ổn định trong thời gian dài mà không cần thay thế.
