1. MỞ BÀI

Bạn đang tìm kiếm giải pháp để ngăn dòng khí chảy ngược trong hệ thống khí nén của mình? 🔧 Van một chiều khí nén AIRTAC NRV-08 là một thiết bị không thể thiếu giúp bảo vệ máy móc, đảm bảo hệ thống vận hành ổn định và tăng tuổi thọ cho các thiết bị.

Van một chiều, hay còn gọi là check valve, có nguyên lý hoạt động tự động: mở khi dòng khí đi qua và đóng khi dòng khí ngừng, từ đó ngăn chặn dòng khí chảy ngược, bảo vệ máy bơm, xi lanh và các bộ phận trong hệ thống. Với thiết kế nhỏ gọn, chất liệu hợp kim nhôm bền bỉ và khả năng chịu áp suất lên tới 1.0 MPa, van AIRTAC NRV-08 là lựa chọn lý tưởng cho các hệ thống khí nén công nghiệp, từ dây chuyền tự động hóa đến máy móc cơ khí. ⚙️

Trong bài viết này, chúng tôi sẽ hướng dẫn bạn chi tiết về nguyên lý hoạt động, cấu tạo của van AIRTAC NRV-08, cùng với test thực tế để đánh giá độ chính xác và hiệu quả hoạt động. Đồng thời, bạn cũng sẽ nắm được những mẹo bảo dưỡng quan trọng để van luôn hoạt động ổn định và kéo dài tuổi thọ. 🔍

Nếu bạn là kỹ thuật viên, sinh viên cơ khí, hay người quan tâm đến hệ thống khí nén, bài viết này sẽ giúp bạn hiểu rõ cách van một chiều AIRTAC NRV-08 vận hành, từ đó chọn lựa và bảo trì van hiệu quả cho hệ thống của mình.

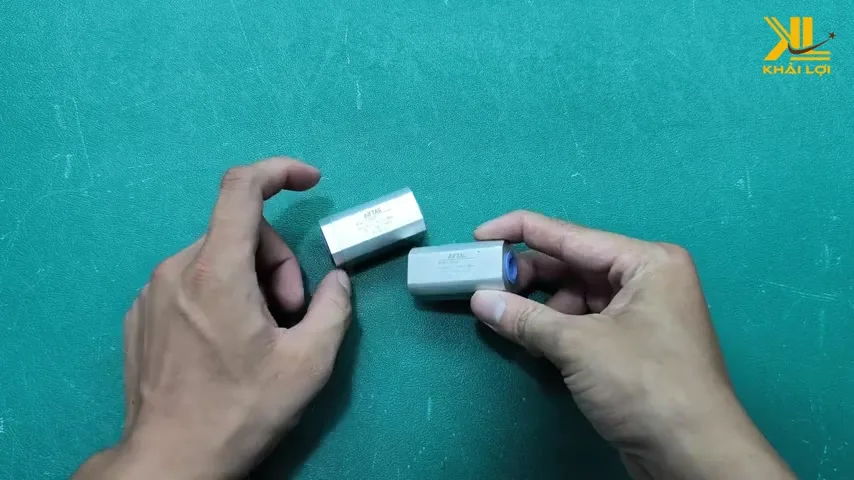

2. GIỚI THIỆU TỔNG QUAN VỀ VAN MỘT CHIỀU KHÍ NÉN AIRTAC NRV-08

Van một chiều khí nén AIRTAC NRV-08 là thiết bị quan trọng giúp bảo vệ hệ thống khí nén khỏi dòng khí chảy ngược, đồng thời duy trì áp suất và ổn định hoạt động của các thiết bị kết nối. Với thiết kế nhỏ gọn và chất liệu hợp kim nhôm bền bỉ, AIRTAC NRV-08 không chỉ dễ lắp đặt mà còn đảm bảo độ bền cao, chịu áp suất tối đa lên tới 1.0 MPa. 🔑

1. Thông số kỹ thuật chính ⚙️

• Kích thước kết nối: 08 (tương thích với đường ống khí nén phổ biến).
• Chất liệu: Hợp kim nhôm chống ăn mòn, nhẹ nhưng chịu lực tốt.
• Áp suất tối đa: 1.0 MPa, phù hợp với các hệ thống công nghiệp tiêu chuẩn.
• Môi trường làm việc: Khí nén sạch, nhiệt độ hoạt động từ -20°C đến +80°C.

2. Vai trò của van AIRTAC NRV-08 trong hệ thống khí nén 🏭

• Ngăn dòng khí chảy ngược: Khi dòng khí đi qua, van mở tự động; khi dòng khí ngừng, van đóng lại, ngăn chặn khí chảy ngược.
• Bảo vệ các thiết bị khí nén: Giúp máy bơm, xi lanh và các cơ cấu cơ khí không bị hư hỏng do dòng khí ngược.
• Duy trì áp suất ổn định: Van một chiều giữ áp suất trong đường ống, giúp hệ thống vận hành liên tục và hiệu quả.

3. Ưu điểm nổi bật của van AIRTAC NRV-08 🌟

• Thiết kế nhỏ gọn: Dễ lắp đặt trong không gian hạn chế.
• Chất liệu bền bỉ: Hợp kim nhôm chống ăn mòn, nhẹ và chịu lực tốt.
• Khả năng chịu áp suất cao: Hoạt động ổn định với áp suất lên tới 1.0 MPa.
• Hiệu suất cao: Van phản hồi nhanh, chống dòng khí ngược hiệu quả, giảm thiểu rủi ro hư hỏng thiết bị.

Nhờ những ưu điểm này, van một chiều AIRTAC NRV-08 trở thành lựa chọn lý tưởng cho các hệ thống khí nén công nghiệp, dây chuyền tự động hóa và cơ cấu cơ khí, đặc biệt là nơi cần ngăn dòng khí ngược và bảo vệ các thiết bị quan trọng.

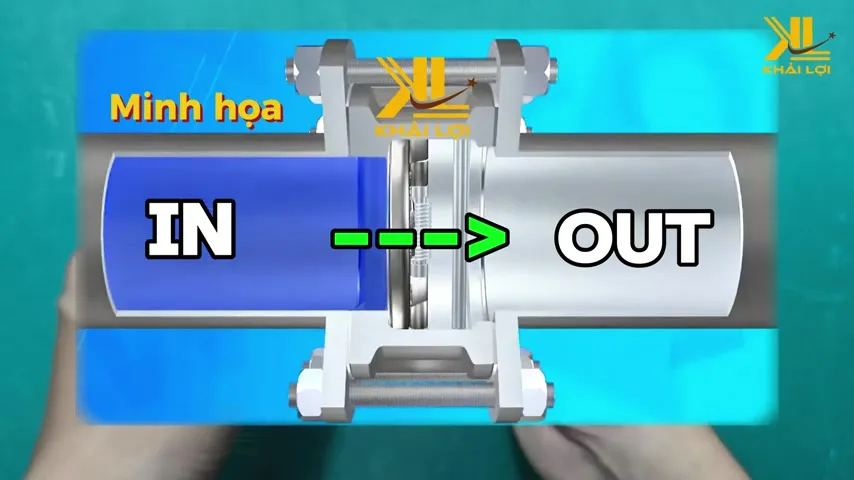

3. NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN MỘT CHIỀU KHÍ NÉN AIRTAC NRV-08 🔄

Van một chiều AIRTAC NRV-08 hoạt động dựa trên cơ chế tự động mở và đóng khi có dòng khí đi qua, giúp ngăn chặn dòng khí chảy ngược, bảo vệ hệ thống khí nén và các thiết bị kết nối.

1. Cách van mở và đóng ⚙️

• Khi dòng khí đi qua van: áp suất khí đẩy đĩa van (hay còn gọi là piston van) lên, mở đường dẫn khí.
• Khi dòng khí ngừng hoặc chảy ngược: lò xo bên trong van đẩy đĩa van về vị trí đóng, ngăn khí quay ngược.

Cơ chế này giúp van NRV-08 tự động phản hồi mà không cần điều khiển thủ công, đảm bảo dòng khí chỉ đi theo một chiều mong muốn.

2. Vai trò của các bộ phận 🛠️

• Thân van: Giữ cố định các bộ phận bên trong và kết nối với đường ống.
• Đĩa van: Chịu tác động trực tiếp của dòng khí, quyết định van mở hay đóng.
• Lò xo: Đẩy đĩa van trở lại vị trí đóng khi dòng khí ngừng hoặc dòng khí ngược.
• Gioăng phớt: Đảm bảo van kín khí, tránh rò rỉ và tăng hiệu quả ngăn dòng khí chảy ngược.

3. Ưu điểm từ nguyên lý hoạt động 🌟

• Ngăn chặn hiệu quả dòng khí ngược: Van phản hồi nhanh, bảo vệ thiết bị trong hệ thống.
• Hoạt động tự động và ổn định: Không cần tác động thủ công, thích hợp cho các hệ thống tự động hóa.
• Độ bền cao: Thiết kế lò xo và đĩa van phối hợp nhịp nhàng, chịu áp suất lên tới 1.0 MPa mà vẫn đảm bảo kín khí.

4. Ứng dụng thực tế của nguyên lý này 🏭

• Máy bơm khí nén: Ngăn dòng khí chảy ngược, bảo vệ máy khỏi áp lực ngược.
• Dây chuyền tự động hóa: Duy trì áp suất ổn định, đảm bảo piston và cơ cấu cơ khí vận hành chính xác.
• Hệ thống khí nén công nghiệp: Giúp giảm rủi ro hư hỏng các thiết bị kết nối và duy trì hiệu suất vận hành lâu dài.

4. PHÂN TÍCH CẤU TẠO CHI TIẾT CỦA VAN MỘT CHIỀU KHÍ NÉN AIRTAC NRV-08 🔧

Để hiểu rõ cách van một chiều AIRTAC NRV-08 hoạt động hiệu quả, chúng ta cần phân tích từng bộ phận cấu tạo và vai trò của chúng trong cơ chế vận hành.

1. Thân van 🏗️

• Chức năng: Là bộ phận chính giữ tất cả các chi tiết bên trong van, đồng thời tạo kết nối với đường ống khí nén.
• Chất liệu: Hợp kim nhôm bền bỉ, chống ăn mòn, nhẹ nhưng chịu được áp suất tối đa 1.0 MPa.
• Đặc điểm: Thiết kế nhỏ gọn, thuận tiện lắp đặt trong các hệ thống khí nén công nghiệp.

2. Đĩa van (piston van) ⚙️

• Chức năng: Chịu tác động trực tiếp từ dòng khí, quyết định van mở hoặc đóng.
• Khi khí nén đi qua, đĩa van bị đẩy lên, mở đường dẫn khí.
• Khi dòng khí ngược hoặc ngừng, lò xo đẩy đĩa van về vị trí đóng, ngăn khí chảy ngược.

3. Lò xo 🔄

• Chức năng: Tạo lực để đẩy đĩa van trở lại vị trí đóng khi không có dòng khí.
• Lợi ích: Giúp van phản hồi nhanh, bảo vệ hệ thống khỏi dòng khí ngược, duy trì áp suất ổn định.
• Thiết kế lò xo phù hợp với áp suất tối đa 1.0 MPa, đảm bảo van hoạt động lâu dài.

4. Gioăng phớt 🛡️

• Chức năng: Đảm bảo van kín khí, ngăn rò rỉ khí trong quá trình van mở hoặc đóng.
• Vị trí: Nằm giữa thân van và đĩa van, tạo độ kín hoàn hảo.
• Lợi ích: Tăng tuổi thọ van và hiệu quả ngăn dòng khí chảy ngược.

5. Cơ chế phối hợp các bộ phận 🔧

• Khi dòng khí đi qua, áp lực khí nén đẩy đĩa van lên, mở đường dẫn.
• Lò xo phối hợp với gioăng phớt đảm bảo đĩa van đóng kín khi dòng khí ngừng, ngăn dòng khí ngược hiệu quả.
• Thân van giữ tất cả chi tiết ổn định, giúp van hoạt động nhịp nhàng và bền bỉ.

6. Lợi ích từ cấu tạo chi tiết 🌟

• Hoạt động chính xác và ổn định nhờ phối hợp nhịp nhàng giữa đĩa van và lò xo.
• Dễ lắp đặt và bảo trì nhờ thân van nhỏ gọn, thiết kế thông minh.
• Độ bền cao, chịu áp suất 1.0 MPa và môi trường công nghiệp khắc nghiệt.

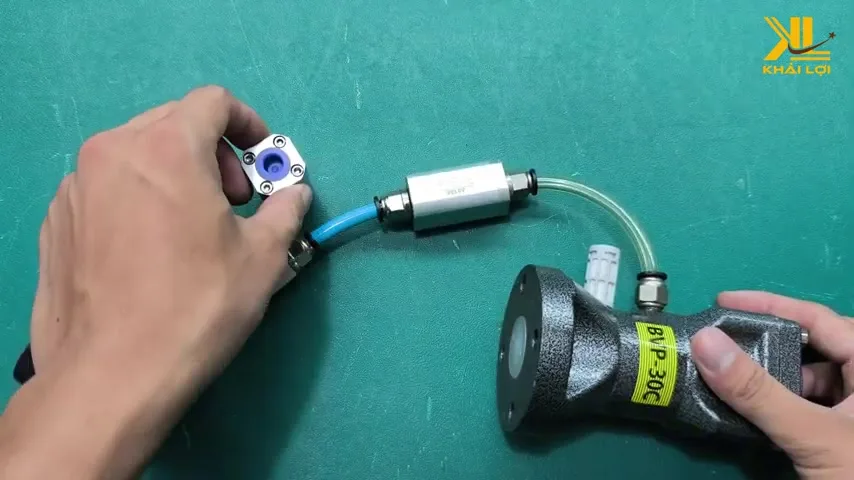

5. TEST THỰC TẾ VAN AIRTAC NRV-08 🔍

Để đánh giá hiệu quả hoạt động của van một chiều AIRTAC NRV-08, việc test thực tế là bước quan trọng giúp người dùng hiểu rõ khả năng ngăn dòng khí chảy ngược, độ phản hồi và độ kín khí của van.

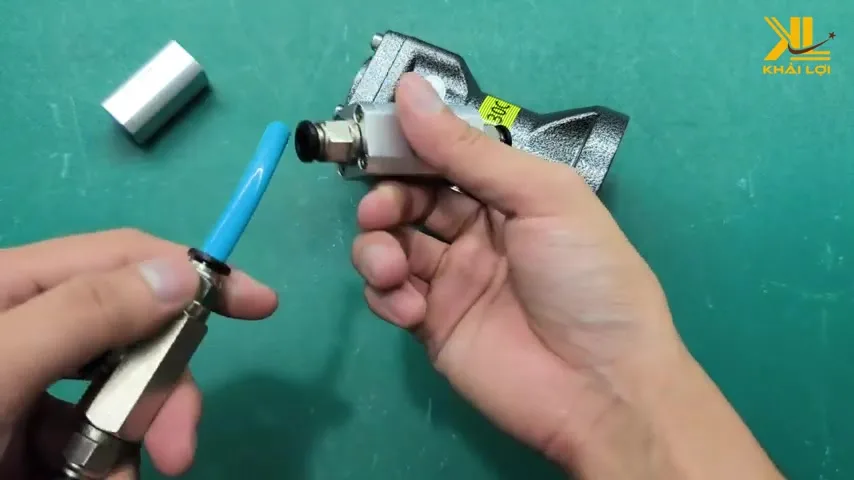

1. Chuẩn bị trước khi test 🧰

• Nguồn khí nén: Kiểm tra áp suất khí nén đầu vào, đảm bảo không vượt quá 1.0 MPa.
• Dụng cụ đo: Đồng hồ đo áp suất, ống dẫn khí trong suốt để quan sát dòng khí.
• Van NRV-08: Lắp đúng chiều dòng khí theo ký hiệu mũi tên trên thân van.
• Hệ thống kiểm tra: Bơm khí vào đường ống, theo dõi van mở và đóng.

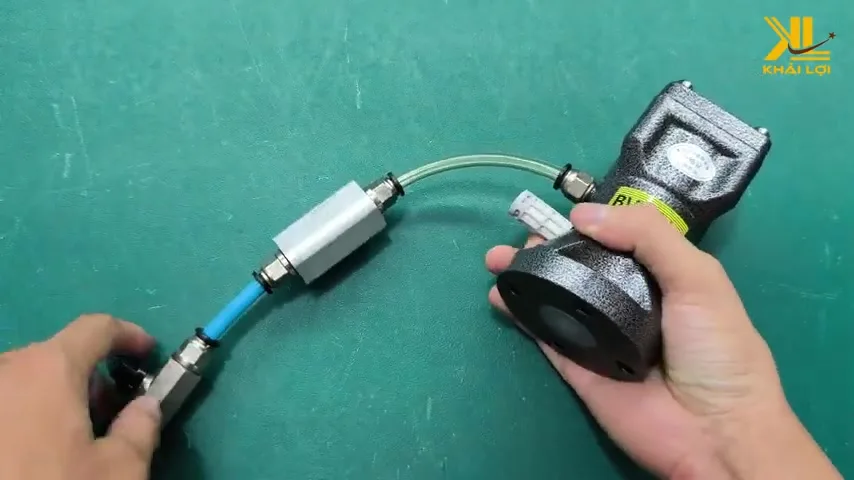

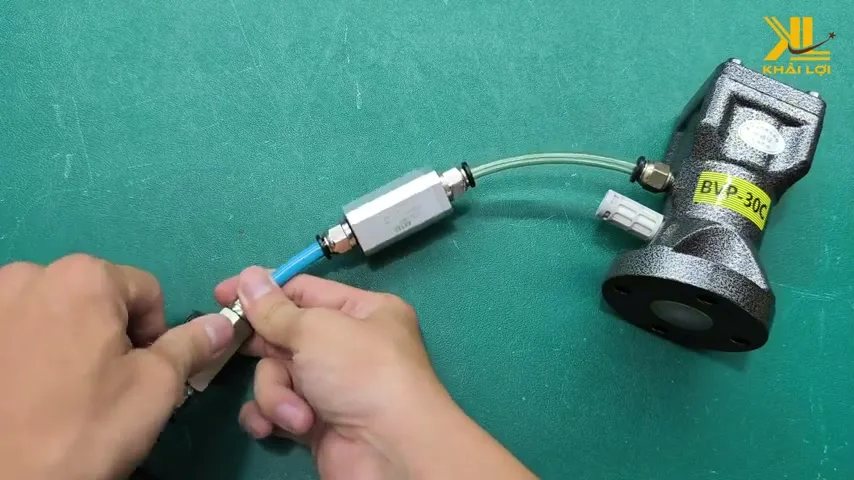

2. Quy trình test van NRV-08 ⚡

1. Mở nguồn khí nén để dòng khí đi qua van.
2. Quan sát đĩa van: khi áp suất đủ, đĩa van mở hoàn toàn, khí đi qua van.
3. Ngắt dòng khí hoặc tạo dòng khí ngược nhẹ để kiểm tra khả năng đóng kín của van.
4. Sử dụng đồng hồ đo áp suất để kiểm tra áp suất giữ sau van, đảm bảo van không rò rỉ khí.

3. Kết quả test thực tế ✅

• Van mở nhanh chóng khi khí đi qua, phản hồi nhạy.
• Khi dòng khí ngừng, đĩa van đóng kín, không có hiện tượng rò khí.
• Van hoạt động ổn định ở áp suất tối đa 1.0 MPa, phù hợp với các hệ thống khí nén công nghiệp.

4. Nhận xét về hiệu quả van NRV-08 🌟

• Khả năng ngăn dòng khí ngược tuyệt vời, bảo vệ máy bơm và các thiết bị kết nối.
• Phản hồi nhanh và chính xác, giúp hệ thống vận hành ổn định.
• Tuổi thọ cao nhờ cấu tạo hợp kim nhôm bền bỉ và gioăng phớt chất lượng.

5. Lợi ích từ test thực tế 🛠️

• Xác nhận van hoạt động đúng như thiết kế.
• Giúp người dùng yên tâm lắp đặt trong hệ thống khí nén.
• Phát hiện sớm các vấn đề như rò khí hoặc van đóng không kín để xử lý kịp thời.

6. ƯU ĐIỂM & LỢI ÍCH CỦA VAN MỘT CHIỀU AIRTAC NRV-08 🌟

Van một chiều AIRTAC NRV-08 không chỉ được đánh giá cao về hiệu suất mà còn mang lại nhiều ưu điểm và lợi ích thiết thực cho các hệ thống khí nén công nghiệp. Dưới đây là các điểm nổi bật giúp người dùng dễ dàng nhận thấy giá trị của van này.

1. Ngăn dòng khí chảy ngược hiệu quả 🔄

• Van NRV-08 tự động đóng kín khi dòng khí ngừng hoặc chảy ngược, ngăn chặn hoàn toàn dòng khí quay trở lại.
• Bảo vệ máy bơm, xi lanh và các thiết bị khí nén khỏi hư hỏng do áp lực ngược, giảm nguy cơ sự cố và chi phí sửa chữa.

2. Thiết kế nhỏ gọn, dễ lắp đặt 🏗️

• Thân van hợp kim nhôm nhẹ, bền bỉ và chống ăn mòn.
• Kích thước NRV-08 phù hợp với đường ống tiêu chuẩn, dễ tích hợp vào các hệ thống khí nén hiện có.
• Van có thể lắp đặt ở nhiều vị trí khác nhau trong đường ống mà không tốn diện tích.

3. Độ bền cao và tuổi thọ lâu dài ⏳

• Chất liệu hợp kim nhôm kết hợp với gioăng phớt chất lượng cao giúp van chịu được áp suất tối đa 1.0 MPa.
• Van hoạt động ổn định trong môi trường công nghiệp, kể cả với dòng khí nén liên tục, giúp tăng tuổi thọ hệ thống.

4. Phản hồi nhanh và chính xác ⚡

• Khi dòng khí đi qua, đĩa van mở nhanh, đảm bảo khí nén lưu thông hiệu quả.
• Khi dòng khí ngừng, van đóng kín ngay lập tức, bảo vệ hệ thống khỏi tình trạng áp suất ngược.

5. Bảo vệ hiệu quả hệ thống và giảm chi phí vận hành 💡

• Ngăn dòng khí ngược giúp giảm hư hỏng thiết bị và hao mòn đường ống.
• Hệ thống vận hành ổn định, giảm sự cố, từ đó tiết kiệm chi phí sửa chữa và bảo trì.

6. Ứng dụng đa dạng 🏭

• Thích hợp cho máy bơm khí nén, dây chuyền tự động hóa, cơ cấu điều khiển khí nén.
• Phù hợp với các hệ thống công nghiệp nhỏ, vừa và lớn, nơi cần ngăn dòng khí ngược và duy trì áp suất ổn định.

7. LƯU Ý KHI SỬ DỤNG & BẢO DƯỠNG VAN MỘT CHIỀU AIRTAC NRV-08 🛠️

Để van một chiều AIRTAC NRV-08 hoạt động bền bỉ và ổn định, việc sử dụng đúng cách và bảo dưỡng định kỳ là cực kỳ quan trọng. Dưới đây là những lưu ý và hướng dẫn thực tế giúp người dùng duy trì hiệu suất của van.

1. Kiểm tra áp suất khí nén định kỳ 💨

• Van NRV-08 chịu được áp suất tối đa 1.0 MPa.
• Không vận hành van vượt quá áp suất này để tránh hư hỏng lò xo, đĩa van hoặc gioăng phớt.
• Sử dụng đồng hồ đo áp suất để theo dõi định kỳ và đảm bảo van hoạt động trong giới hạn cho phép.

2. Vệ sinh và bảo dưỡng gioăng phớt 🧼

• Gioăng phớt chịu trách nhiệm giữ kín khí, ngăn rò rỉ khí và dòng khí ngược.
• Thường xuyên kiểm tra, vệ sinh hoặc thay mới khi thấy mòn, rách hoặc lão hóa.
• Dùng vải mềm hoặc dung dịch làm sạch không ăn mòn để vệ sinh gioăng phớt và bề mặt tiếp xúc của đĩa van.

3. Kiểm tra các bộ phận cơ khí 🔧

• Kiểm tra lò xo, đĩa van và thân van để đảm bảo không bị gỉ sét, biến dạng hoặc hư hỏng.
• Siết chặt các ốc vít lắp đặt van, đảm bảo van cố định chắc chắn trên đường ống.

4. Ngắt nguồn khi không sử dụng 🛑

• Khi van không hoạt động trong thời gian dài, hãy ngắt nguồn khí nén để giảm áp lực lên các bộ phận cơ khí.
• Bảo quản van ở nơi khô ráo, tránh ẩm ướt hoặc hóa chất ăn mòn.

5. Lưu ý khi lắp đặt ⚙️

• Lắp van theo chiều mũi tên trên thân van để đảm bảo khí đi đúng hướng.
• Tránh lắp van tại vị trí có rung lắc mạnh hoặc môi trường quá khắc nghiệt nếu không có bảo vệ.
• Kiểm tra các mối nối để tránh rò rỉ khí.

6. Bảo dưỡng định kỳ 📅

• 3–6 tháng: Kiểm tra gioăng phớt, đĩa van, vệ sinh bề mặt tiếp xúc.
• 6–12 tháng: Kiểm tra toàn bộ van, bôi trơn cơ học nếu cần, siết chặt kết nối.
• Việc bảo dưỡng định kỳ giúp van luôn phản hồi nhanh, đóng kín hiệu quả và kéo dài tuổi thọ.

8. KẾT LUẬN & KÊU GỌI HÀNH ĐỘNG (CTA) 🔧

Van một chiều AIRTAC NRV-08 là một thiết bị thiết yếu trong hệ thống khí nén, giúp ngăn dòng khí chảy ngược, duy trì áp suất ổn định và bảo vệ các thiết bị kết nối như máy bơm, xi lanh và cơ cấu cơ khí. Qua bài viết này, bạn đã nắm được:

• Cấu tạo chi tiết: Thân van, đĩa van, lò xo và gioăng phớt.
• Nguyên lý hoạt động: Van mở khi dòng khí đi qua và đóng khi dòng khí ngừng, phản hồi nhanh và chính xác.
• Test thực tế: Van NRV-08 hoạt động ổn định ở áp suất 1.0 MPa, không rò rỉ khí và phản ứng nhạy bén.
• Ưu điểm: Thiết kế nhỏ gọn, độ bền cao, dễ lắp đặt và bảo dưỡng.
• Bảo dưỡng định kỳ: Vệ sinh gioăng phớt, kiểm tra lò xo, siết chặt kết nối và bảo quản van đúng cách để kéo dài tuổi thọ.

Nhờ những ưu điểm này, van AIRTAC NRV-08 là lựa chọn tối ưu cho các hệ thống khí nén công nghiệp, tự động hóa và cơ cấu khí nén phức tạp.

Kêu gọi hành động (CTA) 📞

• Liên hệ ngay để được tư vấn kỹ thuật và báo giá tốt nhất: 0797.975.838 | 0798.813.029
• Đặt mua van AIRTAC NRV-08 chính hãng để bảo vệ hệ thống khí nén của bạn.
• 🔔 Theo dõi kênh Khải Lợi Automation: LIKE 👍, SHARE 📤 và ĐĂNG KÝ để không bỏ lỡ các video hướng dẫn tháo lắp, test và bảo trì thiết bị khí nén mới nhất.

Tóm lại, việc sử dụng van một chiều AIRTAC NRV-08 giúp hệ thống khí nén vận hành an toàn, ổn định và bền lâu, giảm chi phí bảo trì và nâng cao hiệu suất công việc.

9. CÂU HỎI THƯỜNG GẶP (FAQ) VỀ VAN MỘT CHIỀU KHÍ NÉN AIRTAC NRV-08 ❓

Để người dùng dễ dàng hiểu và vận hành van một chiều AIRTAC NRV-08, dưới đây là các câu hỏi thường gặp kèm giải đáp chi tiết:

1. Van một chiều AIRTAC NRV-08 dùng cho hệ thống nào? 🏭

Trả lời: Van NRV-08 được sử dụng rộng rãi trong:

• Hệ thống khí nén công nghiệp.
• Máy bơm khí nén và xi lanh.
• Dây chuyền tự động hóa, cơ cấu nâng hạ và điều khiển khí nén.

2. Cách chọn kích thước van phù hợp? 🔑

Trả lời: Chọn theo đường kính ống và lưu lượng khí cần thiết. NRV-08 thích hợp cho các đường ống tiêu chuẩn 8mm, đảm bảo dòng khí đi qua đủ lực và áp suất phù hợp với hệ thống.

3. Làm sao để kiểm tra van có bị rò khí hay không? 🧰

Trả lời:

• Ngắt nguồn khí, tháo van ra khỏi đường ống.
• Sử dụng áp suất thử và quan sát bọt xà phòng quanh van để kiểm tra rò rỉ.
• Đảm bảo gioăng phớt không bị hư hỏng, thay thế khi cần.

4. Van NRV-08 có chịu được áp suất tối đa bao nhiêu? ⚡

Trả lời: Van chịu được áp suất tối đa 1.0 MPa. Không nên vận hành vượt quá mức này để tránh hỏng lò xo hoặc đĩa van.

5. Cách bảo dưỡng van NRV-08 đúng cách? 🛠️

Trả lời:

• Vệ sinh định kỳ gioăng phớt và bề mặt tiếp xúc của đĩa van.
• Kiểm tra lò xo, đĩa van và thân van không bị hư hỏng.
• Ngắt nguồn khí khi không sử dụng lâu dài và bảo quản ở nơi khô ráo, tránh ẩm mốc và hóa chất ăn mòn.

6. Van NRV-08 có mở và đóng tự động không? 🔄

Trả lời: Có. Van hoạt động tự động:

• Mở khi dòng khí đi qua.
• Đóng khi dòng khí ngừng hoặc dòng khí chảy ngược, đảm bảo hệ thống không bị áp lực ngược.

7. So sánh van NRV-08 với các van một chiều khác? 🌟

Trả lời:

• Ưu điểm NRV-08: Thiết kế nhỏ gọn, vật liệu hợp kim nhôm bền, chịu áp suất 1.0 MPa, phản hồi nhanh và tuổi thọ cao.
• Các van khác: Một số van có vật liệu kém bền, chịu áp suất thấp, phản hồi chậm hoặc khó bảo trì.
