Tổng Quan Về Bộ Nguồn Thủy Lực Mini Điều Khiển 1 Xi Lanh

Video bắt đầu bằng việc giới thiệu tổng quan về bộ nguồn thủy lực mini được thiết kế đặc biệt để điều khiển một xi lanh. Điểm đáng chú ý đầu tiên mà “Anh Thợ Automation” nhấn mạnh là sự gọn gàng và đơn giản của hệ thống này so với phiên bản điều khiển hai xi lanh đã được giới thiệu trước đó. Sự khác biệt không chỉ nằm ở số lượng van mà còn ở cách lựa chọn thông số các thiết bị sao cho tối ưu nhất cho một ứng dụng cụ thể.

Mục tiêu chính của bộ nguồn này là cung cấp năng lượng thủy lực để vận hành một xi lanh, thường được sử dụng trong các ứng dụng như nâng hạ, kẹp giữ, hoặc đẩy trong các máy móc nhỏ, thiết bị thí nghiệm, hoặc các dự án DIY. Dù là “mini”, bộ nguồn vẫn tích hợp đầy đủ các thành phần cơ bản cần thiết cho một hệ thống thủy lực hoạt động an toàn và hiệu quả. Việc hiểu rõ từng bộ phận và cách chúng tương tác với nhau là chìa khóa để vận hành và bảo trì hệ thống.

Phân Tích Chi Tiết Các Thành Phần Chính

Để xây dựng một bộ nguồn thủy lực hoạt động ổn định, việc lựa chọn và hiểu rõ chức năng của từng linh kiện là vô cùng quan trọng. Video của Anh Thợ Automation đã trình bày rất chi tiết về các bộ phận này:

1. Thùng Dầu Thủy Lực

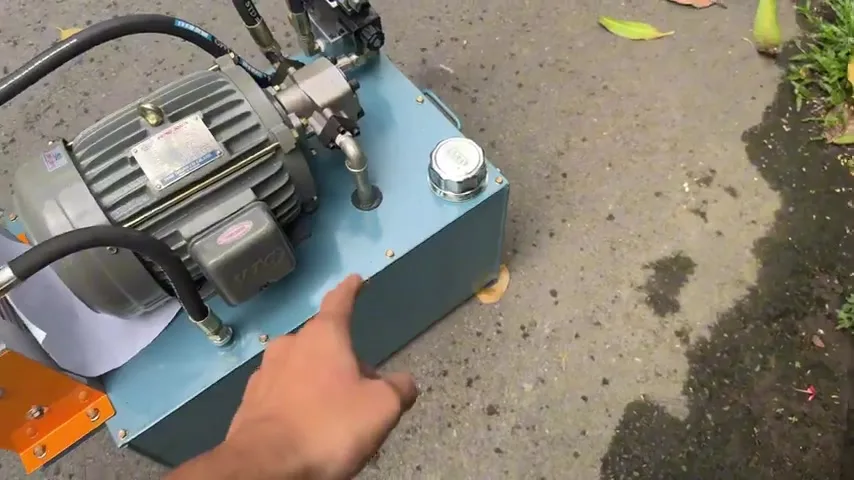

Thùng dầu là nơi chứa dầu thủy lực, đóng vai trò như “trái tim” của hệ thống, cung cấp dầu cho bơm và nhận dầu hồi về. Trong video, thùng dầu được sử dụng có dung tích 60 lít. Anh Thợ Automation giải thích một điểm cực kỳ quan trọng: dung tích thùng dầu càng lớn, dầu càng ít bị nóng. Điều này là do dầu có nhiều không gian hơn để tản nhiệt, giúp duy trì nhiệt độ ổn định cho hệ thống.

* Dung tích: 60 lít.

* Chức năng: Chứa dầu, tản nhiệt, lắng cặn bẩn, tách khí.

* Lợi ích của dung tích lớn: Hạn chế dầu bị quá nhiệt, kéo dài tuổi thọ dầu và các linh kiện khác.

* Sơ đồ: Video cũng đề cập rằng khách hàng sẽ nhận được sơ đồ hệ thống sau khi tư vấn, bao gồm cả thông số thùng dầu.

Việc chọn thùng dầu phù hợp không chỉ ảnh hưởng đến hiệu suất tản nhiệt mà còn đến kích thước tổng thể và chi phí của bộ nguồn. Đối với một bộ nguồn mini, 60 lít là một dung tích khá lý tưởng để đảm bảo dầu không bị quá nhiệt trong quá trình vận hành liên tục.

2. Mô Tơ và Bơm Thủy Lực

Đây là cặp đôi cung cấp năng lượng cho toàn bộ hệ thống thủy lực. Mô tơ truyền động cho bơm, và bơm tạo ra dòng chảy dầu có áp suất.

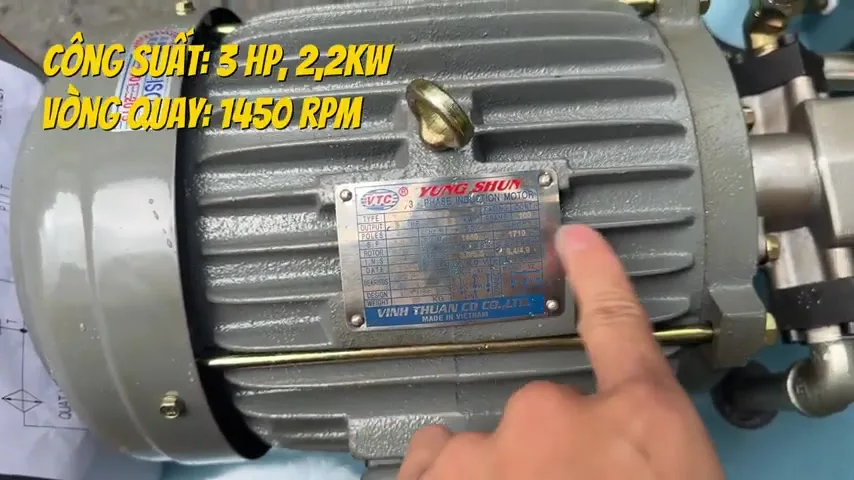

* Mô Tơ:

* Loại: Mô tơ ba pha.

* Công suất: 3HP (mã lực) tương đương 2.2 kW.

* Tốc độ vòng quay: 1450 RPM (vòng/phút) với tần số 50 Hz (phổ biến ở Việt Nam). Nếu là 60 Hz, tốc độ sẽ là 1710 RPM.

* Chức năng: Kéo bơm thủy lực quay để tạo áp suất.

* Bơm Thủy Lực:

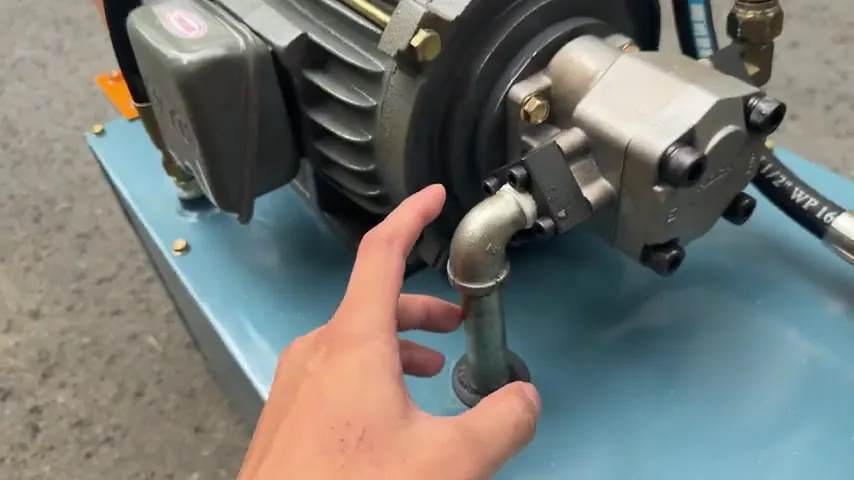

* Loại: Bơm AHP 9C.

* Cách tính lưu lượng: Anh Thợ Automation hướng dẫn cách tính lưu lượng của bơm bằng công thức đơn giản: (Số vòng quay x Dung tích bơm) / 1000. Cụ thể, (1450 RPM x 9 cc) / 1000 = khoảng 13 lít/phút.

* Chức năng: Hút dầu từ thùng dầu, nén và đẩy dầu đi vào hệ thống với áp suất nhất định.

* Đầu vào (IN) và đầu ra (OUT): Video chỉ rõ vị trí đầu hút (in) và đầu đẩy (out) của bơm.

Sự kết hợp giữa mô tơ 3HP và bơm 9cc mang lại lưu lượng 13 L/phút là một lựa chọn cân bằng cho một hệ thống điều khiển một xi lanh, đảm bảo đủ công suất mà không gây quá tải hoặc lãng phí năng lượng. Việc hiểu rõ cách tính lưu lượng bơm là một kiến thức cơ bản nhưng rất quan trọng cho bất kỳ ai làm việc với thủy lực.

3. Ống Dẫn Dầu Thủy Lực

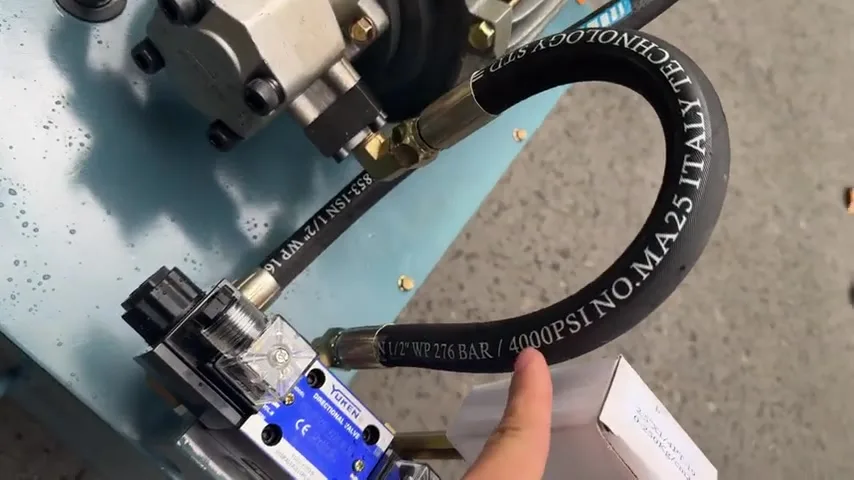

Ống dẫn dầu là đường “mạch máu” đưa dầu đi khắp hệ thống. Video cũng hướng dẫn cách đọc thông số của ống:

* Kích thước: 1/2 inch (đường kính lỗ bên trong khoảng 13 mm).

* Áp suất tối đa: 276 bar (tương đương 4000 PSI).

* Số lớp: Ống một lớp (1XN).

* Chức năng: Dẫn dầu chịu áp suất cao giữa các thành phần.

Việc chọn đúng loại ống với đường kính và khả năng chịu áp suất phù hợp là cực kỳ quan trọng để đảm bảo an toàn và hiệu suất của hệ thống. Ống quá nhỏ có thể gây sụt áp và tăng nhiệt, trong khi ống không đủ khả năng chịu áp có thể dẫn đến nguy hiểm.

4. Hệ Thống Van Điều Khiển

Hệ thống van là bộ não điều khiển hướng và áp suất của dầu trong hệ thống.

* Van Điều Áp (Pressure Relief Valve):

* Thương hiệu/Mã: Yuken DG02H2.

* Chức năng: Bảo vệ hệ thống khỏi áp suất quá cao. Khi áp suất trong hệ thống vượt quá mức cài đặt, van sẽ mở ra để xả dầu về thùng, giữ cho áp suất luôn nằm trong giới hạn an toàn.

* Vị trí: Đặt sau bơm và trước các van điều khiển khác.

* Đồng Hồ Đo Áp Suất (Pressure Gauge):

* Thương hiệu/Kích thước mặt: Holland, mặt 63 mm.

* Chức năng: Hiển thị áp suất hiện tại trong hệ thống, giúp người vận hành giám sát và điều chỉnh khi cần thiết.

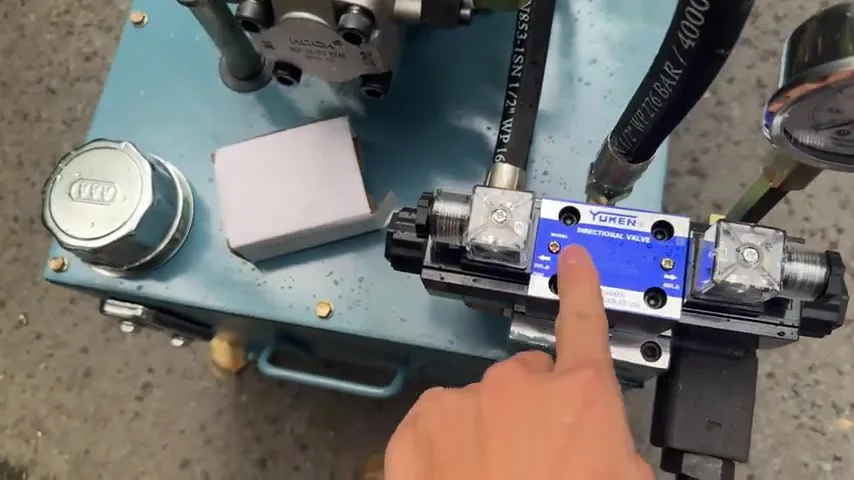

* Van Điều Khiển Hướng (Directional Control Valve):

* Loại: Van 4/3 (4 cổng, 3 vị trí).

* Mã: DSG01 3C6.

* Điện áp điều khiển: AC 220V.

* Số coil: Hai đầu coil.

* Cổng: A và B (ra xi lanh), P (áp suất từ bơm), T (hồi về thùng dầu).

* Chức năng: Điều khiển hướng di chuyển của xi lanh bằng cách chuyển đổi đường dầu đến cổng A hoặc B. Với 3 vị trí, nó có thể điều khiển xi lanh tiến, lùi và dừng ở vị trí trung gian.

Việc lựa chọn van điều khiển 4/3 với hai đầu coil cho phép điều khiển xi lanh một cách linh hoạt, phù hợp cho nhiều ứng dụng cần sự chính xác trong di chuyển. Anh Thợ Automation cũng chỉ rõ vị trí các cổng P, T, A, B trên đế van, giúp người xem dễ hình dung cách đấu nối.

Xem thêm Van Điện Từ Thủy Lực SAINTFON DSG tại đây

5. Hệ Thống Làm Mát Dầu

Một yếu tố thường bị bỏ qua nhưng lại cực kỳ quan trọng trong các hệ thống thủy lực là khả năng làm mát dầu.

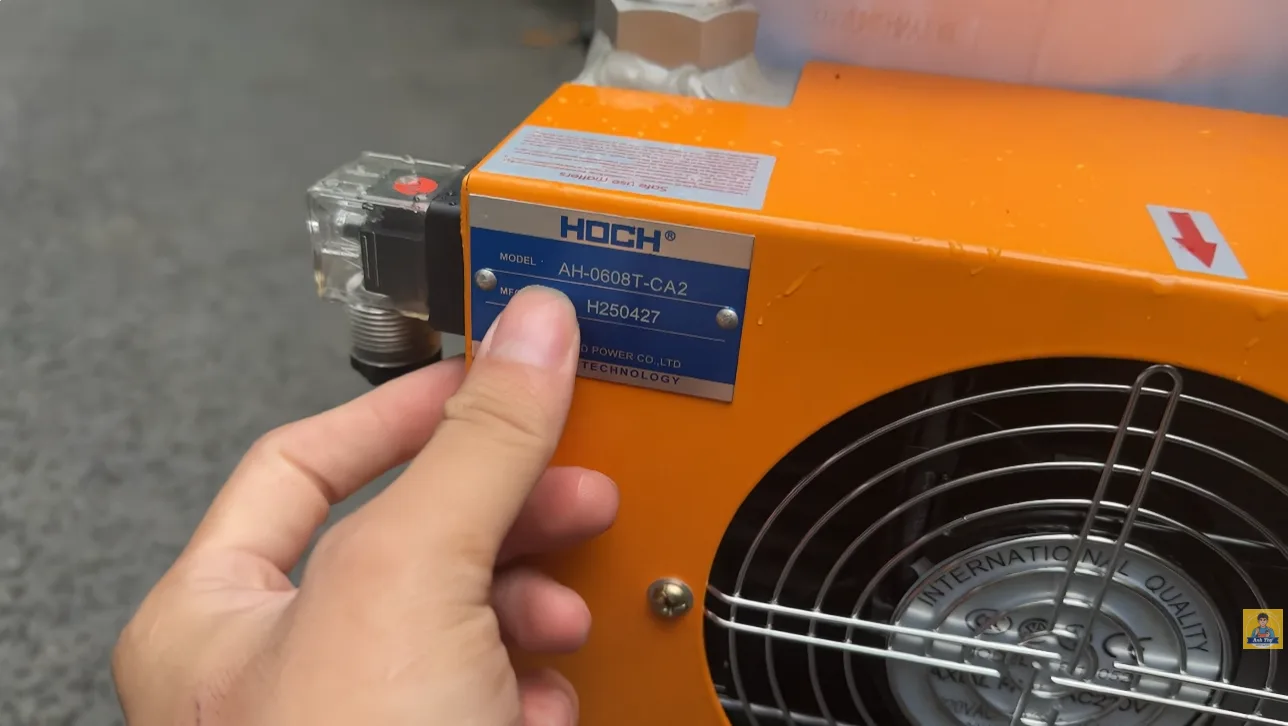

* Quạt Giải Nhiệt (Oil Cooler Fan):

* Mã: AH0608T.

* Nguồn cấp: Nguồn riêng 220V.

* Chức năng: Giảm nhiệt độ dầu trước khi dầu hồi về thùng. Dầu sẽ nóng lên do ma sát trong bơm, các van và do nén áp suất. Dầu quá nóng có thể làm hỏng các phớt, giảm tuổi thọ dầu và làm giảm hiệu suất hệ thống.

Anh Thợ Automation giải thích rõ ràng lý do cần làm mát dầu: bơm cánh gạt quay tạo ma sát, dầu bị nén sinh nhiệt. Vì vậy, việc làm mát dầu trước khi hồi về thùng là bắt buộc để đảm bảo hệ thống hoạt động bền bỉ.

6. Các Chi Tiết Khác

Video cũng không bỏ qua các chi tiết nhỏ nhưng quan trọng khác:

* Thang Đo Nhiệt: Gắn trên thùng dầu để quan sát nhiệt độ dầu trong quá trình vận hành.

* Lỗ Cấp Dầu: Được thiết kế để dễ dàng thêm dầu vào thùng.

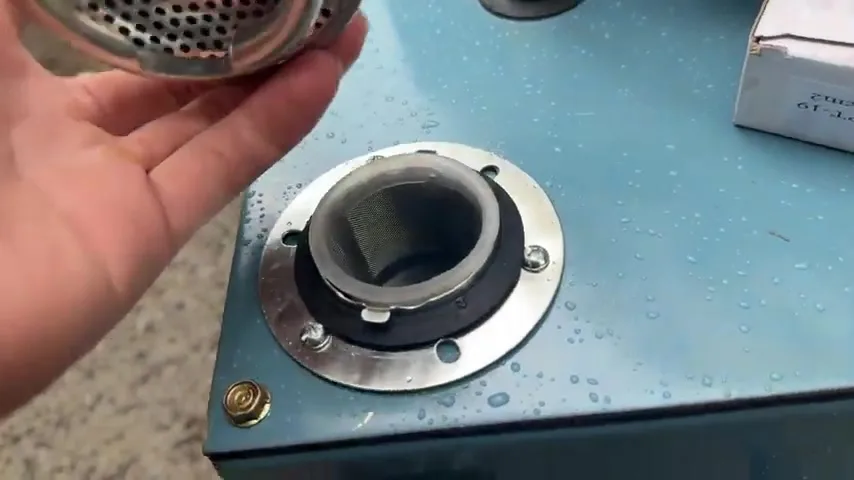

* Lưới Lọc Dầu: Đặt ngay dưới lỗ cấp dầu, đảm bảo dầu được lọc sạch trước khi vào thùng, ngăn ngừa cặn bẩn xâm nhập hệ thống.

* Ro (O-ring) Kép: Hai ro được sử dụng ở nắp lỗ cấp dầu để hạn chế khí lọt vào. Anh Thợ Automation cảnh báo rằng nếu đậy không kỹ, khí có thể lọt vào làm dầu bị bọt, ảnh hưởng đến hiệu suất và gây hỏng hóc.

Những chi tiết này thể hiện sự tỉ mỉ trong thiết kế và lắp ráp, góp phần tạo nên một bộ nguồn thủy lực hoàn chỉnh và đáng tin cậy.

Xem thêm về Nắp Dầu Thuỷ Lực tại đây

Lưu Ý Quan Trọng Khi Tự Build & Vận Hành

Dựa trên những gì Anh Thợ Automation trình bày, có một số lưu ý quan trọng cho những ai muốn tự build bộ nguồn thủy lực mini:

1. Phối Hợp Thông Số: Luôn đảm bảo mô tơ, bơm, và các van có thông số phù hợp với nhau và với yêu cầu của xi lanh. Sai lệch thông số có thể dẫn đến lãng phí năng lượng, giảm hiệu suất hoặc thậm chí hỏng hóc.

2. Quản Lý Nhiệt Độ: Không bao giờ bỏ qua hệ thống làm mát. Dầu thủy lực quá nhiệt là nguyên nhân hàng đầu gây ra sự cố. Dung tích thùng dầu lớn và quạt giải nhiệt là những giải pháp hiệu quả.

3. Độ Sạch Của Dầu: Luôn giữ dầu sạch. Sử dụng lưới lọc khi cấp dầu và đảm bảo các nắp đậy kín để tránh bụi bẩn và khí lọt vào. Dầu bẩn có thể làm tắc van, mòn bơm và xi lanh.

4. An Toàn Áp Suất: Van điều áp là thiết bị an toàn bắt buộc. Đảm bảo van được cài đặt đúng áp suất tối đa cho phép của hệ thống và các linh kiện.

5. Kiểm Tra Rò Rỉ: Sau khi lắp đặt, cần kiểm tra kỹ lưỡng các mối nối, ống dẫn để đảm bảo không có rò rỉ dầu. Rò rỉ không chỉ gây lãng phí mà còn làm mất áp suất và gây ô nhiễm môi trường.

6. Kiến Thức Cơ Bản: Nắm vững nguyên lý hoạt động của từng thành phần sẽ giúp bạn khắc phục sự cố hiệu quả hơn và tối ưu hóa hệ thống.

FAQs – Các Câu Hỏi Thường Gặp

1. Tại sao cần thùng dầu lớn cho bộ nguồn thủy lực mini?

Thùng dầu lớn giúp dầu có nhiều không gian hơn để tản nhiệt, hạn chế tình trạng dầu bị quá nóng trong quá trình vận hành. Dầu quá nóng có thể làm giảm tuổi thọ của dầu, hỏng các phớt và giảm hiệu suất hệ thống.

2. Làm thế nào để tính lưu lượng của bơm thủy lực?

Bạn có thể ước tính lưu lượng bơm bằng công thức: (Số vòng quay của mô tơ (RPM) x Dung tích bơm (cc)) / 1000. Ví dụ, với mô tơ 1450 RPM và bơm 9cc, lưu lượng khoảng (1450 * 9) / 1000 = 13.05 L/phút.

3. Chức năng chính của van điều áp trong hệ thống thủy lực là gì?

Van điều áp có chức năng bảo vệ hệ thống khỏi áp suất quá cao. Khi áp suất vượt quá giới hạn cài đặt, van sẽ mở ra để xả dầu về thùng, giữ cho áp suất luôn nằm trong mức an toàn cho các linh kiện khác.

4. Tại sao phải làm mát dầu thủy lực?

Dầu thủy lực sẽ nóng lên do ma sát trong bơm, các van và quá trình nén áp suất. Dầu quá nóng sẽ làm giảm độ nhớt, gây hỏng hóc các phớt, giảm hiệu suất và tuổi thọ của hệ thống. Quạt giải nhiệt giúp duy trì nhiệt độ dầu ở mức tối ưu.

5. Van điều khiển hướng 4/3 có ý nghĩa gì?

Van 4/3 có nghĩa là nó có 4 cổng (P, T, A, B) và 3 vị trí hoạt động. 4 cổng dùng để kết nối với bơm (P), thùng dầu (T) và hai phía của xi lanh (A, B). 3 vị trí cho phép điều khiển xi lanh tiến, lùi hoặc dừng ở vị trí trung gian, mang lại sự linh hoạt trong điều khiển.

6. Ro (O-ring) kép ở lỗ cấp dầu có tác dụng gì?

Ro kép giúp bịt kín lỗ cấp dầu hiệu quả hơn, ngăn không khí lọt vào thùng dầu. Nếu không khí lọt vào, dầu có thể bị sủi bọt, gây ảnh hưởng xấu đến hiệu suất của bơm và toàn bộ hệ thống.

Tìm hiểu thêm về Kiến Thức Cơ Bản về Thủy Lực Học tại đây

Tóm Tắt Ý Chính

* Thiết Kế Tối Ưu: Bộ nguồn thủy lực mini điều khiển một xi lanh được thiết kế gọn gàng, đơn giản nhưng đầy đủ chức năng.

* Thùng Dầu Lớn Quan Trọng: Thùng dầu 60 lít giúp tản nhiệt hiệu quả, kéo dài tuổi thọ dầu và hệ thống.

* Mô Tơ & Bơm Phù Hợp: Mô tơ 3HP, 2.2kW và bơm 9cc tạo ra lưu lượng 13 L/phút, đủ mạnh cho các ứng dụng một xi lanh.

* Hệ Thống Van Đầy Đủ: Bao gồm van điều áp (Yuken DG02H2), đồng hồ áp suất (Holland) và van điều khiển hướng 4/3 (DSG01 3C6) để kiểm soát áp suất và hướng di chuyển của xi lanh.

* Làm Mát Dầu Là Bắt Buộc: Quạt giải nhiệt (AH0608T) đóng vai trò quan trọng trong việc duy trì nhiệt độ dầu, bảo vệ hệ thống khỏi hư hại do quá nhiệt.

* Chi Tiết Nhỏ Tạo Nên Khác Biệt: Thang đo nhiệt, lưới lọc dầu và ro kép ở lỗ cấp dầu thể hiện sự chú trọng đến chi tiết, đảm bảo sự ổn định và dễ bảo trì.

* Tự Build Cần Kiến Thức: Video cung cấp kiến thức nền tảng vững chắc để tự tin lắp ráp và vận hành bộ nguồn thủy lực mini một cách an toàn và hiệu quả.
