Van Điện Từ Solenoid – Cấu tạo Và Nguyên Lý Hoạt Động Chi Tiết 2025

Đăng vào bởi Kỹ Thuật Khải Lợi
Van Điện Từ Solenoid - Cấu tạo Và Nguyên Lý Hoạt Động Chi Tiết

Trong kỷ nguyên tự động hóa công nghiệp, van điện từ Solenoid là một trong những thành phần kiểm soát dòng chảy lưu chất (khí nén, nước, hơi nóng, hóa chất) hiệu quả và đáng tin cậy nhất. Thiết bị này chuyển đổi tín hiệu điện thành hành động cơ học nhanh chóng, chính xác, đảm bảo hoạt động trơn tru cho mọi hệ thống.

Việc lựa chọn và vận hành van điện từ đúng cách là yếu tố then chốt quyết định hiệu suất và tuổi thọ của dây chuyền sản xuất. Bài viết này cung cấp cái nhìn toàn diện về cấu tạo, nguyên lý hoạt động, phân loại và hướng dẫn xử lý sự cố để hỗ trợ kỹ sư và người vận hành.

1. Cấu Tạo Chi Tiết Và Chức Năng Của Từng Bộ Phận

Van điện từ được thiết kế nhằm đạt hiệu suất tối ưu và độ bền cao trong môi trường công nghiệp. Cấu tạo cơ bản gồm các thành phần sau:

  • Cuộn Coil Điện Từ (Solenoid Coil): Bộ phận điện tử tạo ra từ trường khi được cấp điện áp định mức (AC/DC). Đây là bộ phận kích hoạt hành động cơ học của van.
  • Thân Van (Valve Body): Khuôn chứa lưu chất và các cổng kết nối. Vật liệu thân van (Đồng, Inox) phải đảm bảo chịu áp suất và khả năng chống ăn mòn phù hợp với lưu chất.
  • Piston/Lõi Van (Plunger): Bộ phận kim loại di chuyển, trực tiếp đóng hoặc mở van dưới tác dụng của lực từ trường.
  • Gioăng Làm Kín (Seals/Diaphragm): Đảm bảo độ kín tuyệt đối, ngăn ngừa rò rỉ. Vật liệu gioăng phải tương thích với nhiệt độ và tính chất hóa học của lưu chất.
  • Lò Xo Hồi Vị (Spring): Đảm bảo Piston trở về trạng thái ban đầu (NC/NO) khi ngắt nguồn điện.

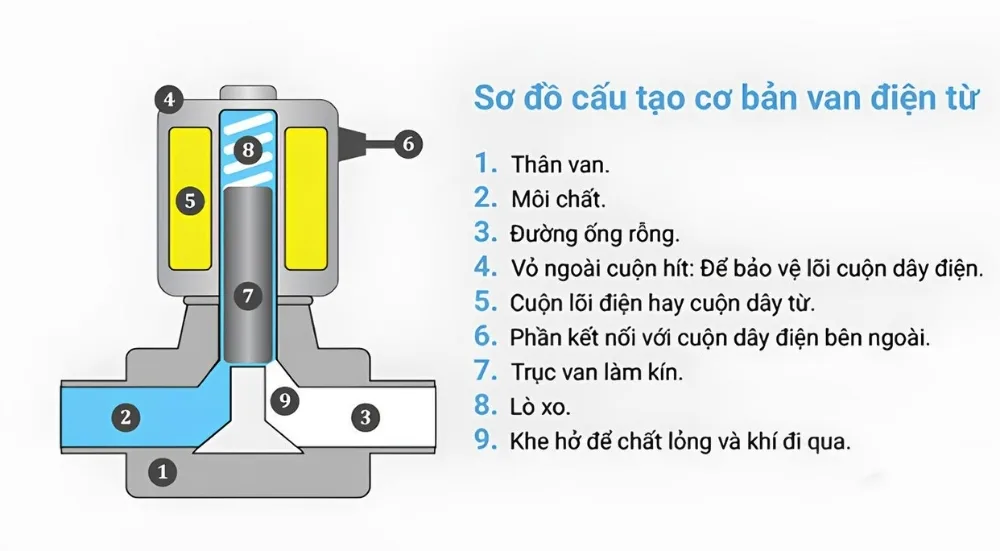

Cau Tao Chi Tiet Cua Van Dien Tu Solenoid
Cấu Tạo Chi Tiết Và Chức Năng Của Từng Bộ Phận

2. Nguyên Lý Hoạt Động Cơ Bản Của Van Điện Từ

Van điện từ hoạt động dựa trên nguyên lý chuyển hóa năng lượng điện thành lực từ trường để điều khiển van cơ học.

Khi Cuộn Coil được cung cấp dòng điện, Từ Trường mạnh mẽ được hình thành, tạo ra lực hút hoặc đẩy tác động lên Piston. Piston di chuyển, làm thay đổi trạng thái của van từ Đóng sang Mở, hoặc ngược lại. Khi ngắt điện, Piston sẽ được đẩy về vị trí ban đầu bằng lực của lò xo. Cơ chế này đảm bảo tốc độ đáp ứng nhanh và độ chính xác cao trong quá trình kiểm soát dòng chảy.

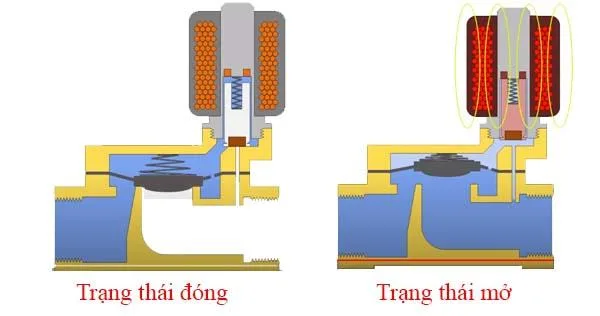

Trang thai dong mo cua van dien tu hoat dong gian tiep
Nguyên Lý Hoạt Động Cơ Bản Của Van Điện Từ

3. Phân Loại Theo Cấu Hình Cổng Và Ứng Dụng

Van điện từ được phân loại theo số lượng cổng và vị trí hoạt động, phù hợp với các yêu cầu điều khiển khác nhau:

Xem thêm các dòng Van Điện Từ tại đây

3.1. Van Điện Từ 2/2 (2 Cổng – 2 Vị Trí)

  • Cấu hình: 1 cổng vào (In) và 1 cổng ra (Out).
  • Chức năng: Chỉ đóng hoặc mở dòng chảy.
  • Phân loại: Thường Đóng (NC) và Thường Mở (NO).
  • Ứng dụng: Điều khiển nước, dầu, khí thông thường trong các hệ thống đơn giản.

3.2. Van Điện Từ Khí Nén 3/2 (3 Cổng – 2 Vị Trí)

  • Cấu hình: 3 cổng (Cấp áp suất P, Ra A, Xả R).
  • Chức năng: Điều khiển xi lanh tác động đơn hoặc làm van dẫn hướng cho các van lớn hơn.

3.3. Van Điện Từ Khí Nén 5/2 (5 Cổng – 2 Vị Trí)

  • Cấu hình: 5 cổng (P, A, B, R, S).
  • Chức năng: Điều khiển xi lanh tác động kép (Double-acting Cylinder), cung cấp khả năng điều khiển tiến/lùi chính xác.

3.4. Van Điện Từ Khí Nén 5/3 (5 Cổng – 3 Vị Trí)

  • Cấu hình: 5 cổng và 3 vị trí (có vị trí trung gian).
  • Chức năng: Cho phép dừng xi lanh tác động kép tại bất kỳ vị trí nào trong hành trình (Center Closed), tăng tính linh hoạt trong các ứng dụng phức tạp.

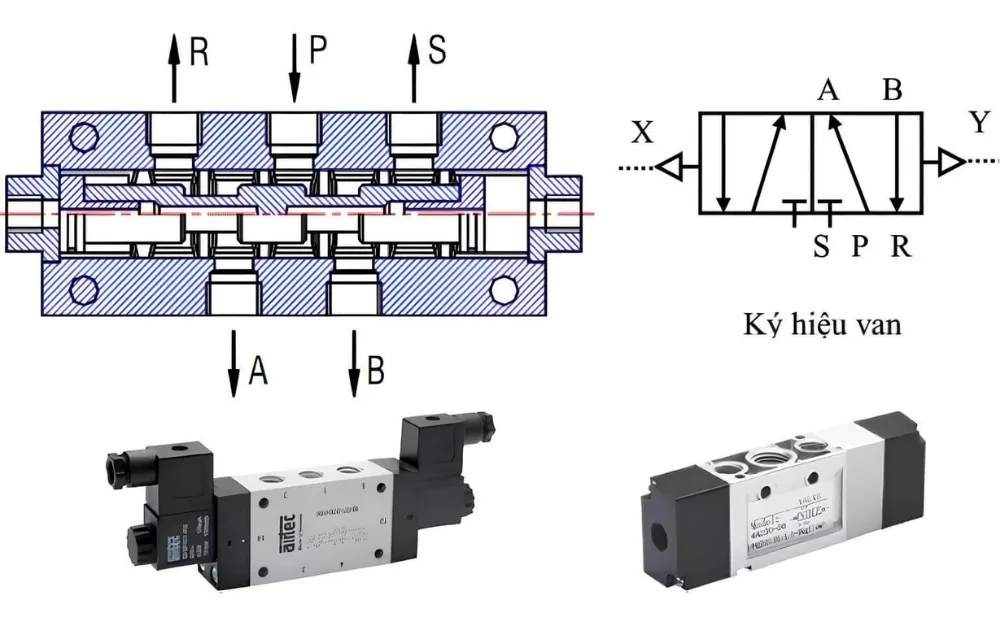

Van Dien Tu Khi Nen 53 5 Cong – 3 Vi Tri
Van Điện Từ Khí Nén 5/3 (5 Cổng – 3 Vị Trí)

4. Hướng Dẫn Lựa Chọn Vật Liệu Chuyên Dụng

Lựa chọn vật liệu chính xác cho thân van và gioăng là điều kiện tiên quyết để đảm bảo tuổi thọ và độ an toàn của van trong môi trường vận hành khắc nghiệt.

Bộ phậnVật liệu tiêu chuẩnĐặc tính và Ứng dụng khuyên dùng
Thân VanĐồng Thau (Brass)Khả năng chống gỉ tốt, giá thành hợp lý. Lý tưởng cho nước sạch, khí nén, dầu áp suất trung bình và nhiệt độ dưới 80∘C.
Thân VanInox (Stainless Steel)Chống ăn mòn tuyệt vời, chịu được nhiệt độ và áp suất cao. Bắt buộc cho hơi nóng, hóa chất, môi trường đòi hỏi vệ sinh cao (thực phẩm, y tế).
Gioăng KínNBR (Nitrile Rubber)Tiêu chuẩn cho dầu, khí nén, xăng và nước lạnh. Chịu nhiệt độ tối đa khoảng 80∘C.
Gioăng KínEPDM (Ethylene Propylene)Khả năng chịu nước nóng, hơi nước (Steam), rượu và các chất không chứa dầu mỏ.
Gioăng KínViton/FKMKháng hóa chất, axit, kiềm và nhiệt độ cao lên đến 150∘C. Sử dụng trong các ứng dụng hóa chất công nghiệp và hơi nóng.

5. Lỗi Thường Gặp và Giải Pháp Khắc Phục Nhanh

Việc xử lý sự cố kịp thời giúp giảm thiểu thời gian ngừng máy và thiệt hại sản xuất.

Vấn đềNguyên nhân kỹ thuậtBiện pháp xử lý
Van không tác độngCuộn coil cháy do quá áp, hoặc cấp sai điện áp.Kiểm tra điện áp đầu vào. Thay thế cuộn coil mới có thông số phù hợp.
Rò rỉ liên tụcGioăng làm kín (seal) bị mòn, rách do hóa chất/nhiệt độ.Xác định vật liệu gioăng phù hợp và thay thế. Kiểm tra mô-men siết ren.
Đóng/mở không dứt khoátÁp suất vận hành thấp hơn mức tối thiểu (đối với van dẫn hướng).Tăng áp suất hệ thống hoặc lắp đặt van tác động trực tiếp (Direct Acting).
Cuộn coil quá nhiệtVan hoạt động liên tục trong thời gian dài (Duty Cycle không phù hợp).Đảm bảo điện áp chính xác. Lắp đặt van có cấp cách điện (Insulation Class) cao hơn hoặc sử dụng van hoạt động gián đoạn.

TỔNG KẾT

Van điện từ Solenoid là một yếu tố then chốt trong mọi giải pháp điều khiển tự động. Việc hiểu rõ nguyên lý, lựa chọn đúng cấu hình (2/2, 3/2, 5/2, 5/3) và vật liệu tương thích là trách nhiệm của mọi kỹ sư nhằm tối ưu hóa hiệu suất hệ thống.

Khải Lợi cam kết cung cấp các dòng van điện từ Solenoid chất lượng cao, bền bỉ, có đầy đủ chứng chỉ kỹ thuật (CO-CQ) và hỗ trợ kỹ thuật chuyên sâu để đảm bảo thiết bị hoạt động ổn định và lâu dài trong mọi ứng dụng công nghiệp.
