VAN THỦY LỰC: “Bộ Não” Điều Khiển Cả Hệ Thống Công Nghiệp Của Bạn! 2025
Mục Lục
Van thủy lực là gì? Nói một cách đơn giản, nó chính là “Cảnh sát giao thông” và “Bộ điều áp” của mọi hệ thống thủy lực, quyết định dòng dầu đi đâu, đi nhanh hay chậm, và áp lực tối đa là bao nhiêu.
Tìm hiểu thêm về Thuỷ Lực là gì? tại đây
Nếu không có van, hệ thống thủy lực của bạn sẽ chỉ là một mớ hỗn độn không kiểm soát, nguy hiểm và không thể hoạt động hiệu quả. Bài viết này sẽ giúp bạn hiểu rõ 3 loại van quan trọng nhất đang làm chủ mọi cỗ máy công nghiệp hiện đại.
1. Van Thủy Lực Là Gì? (Hydraulic Valves)
Van thủy lực (Hydraulic Valve) là thiết bị cơ học thiết yếu, có nhiệm vụ kiểm soát hướng, áp suất và lưu lượng của chất lỏng thủy lực (thường là dầu) trong một mạch kín.
Nó đóng vai trò cốt lõi trong việc đảm bảo các thiết bị truyền động (như xi lanh, motor thủy lực) hoạt động trơn tru, đúng trình tự, và quan trọng nhất là an toàn với độ chính xác cao.
Mỗi hệ thống thủy lực, dù đơn giản hay phức tạp, đều phải có các loại van khác nhau, từ một van giảm áp đơn thuần để bảo vệ máy bơm, cho đến hàng chục van phức tạp được lắp trên cùng một đế (manifold).
Xem thêm sản phẩm Van Thuỷ Lực tại đây
2. Ba Van Điều Khiển Quyền Lực Nhất Trong Hệ Thống Thủy Lực
Van thủy lực được phân loại dựa trên chức năng kiểm soát của chúng. Dưới đây là 3 dòng van phổ biến và quan trọng nhất trên thị trường:
A. Van Điều Khiển Hướng (Directional Control Valves)
Đây là loại van cơ bản nhất, đúng như tên gọi, chức năng chính là kiểm soát đường đi của dòng dầu:
- Chức năng: Chặn, chuyển hướng hoặc hồi dầu về thùng chứa.
- Cấu tạo và Phân loại:
- Van đơn giản nhất là Van một chiều (Check Valve), chỉ cho dầu đi qua một hướng và ngăn chặn dòng chảy ngược.

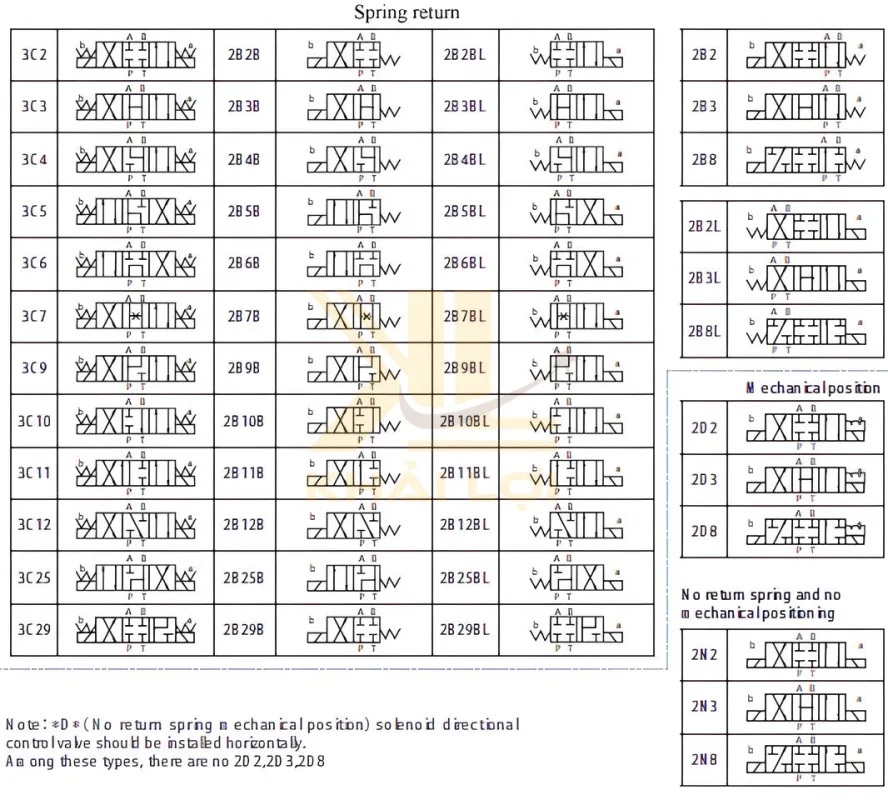

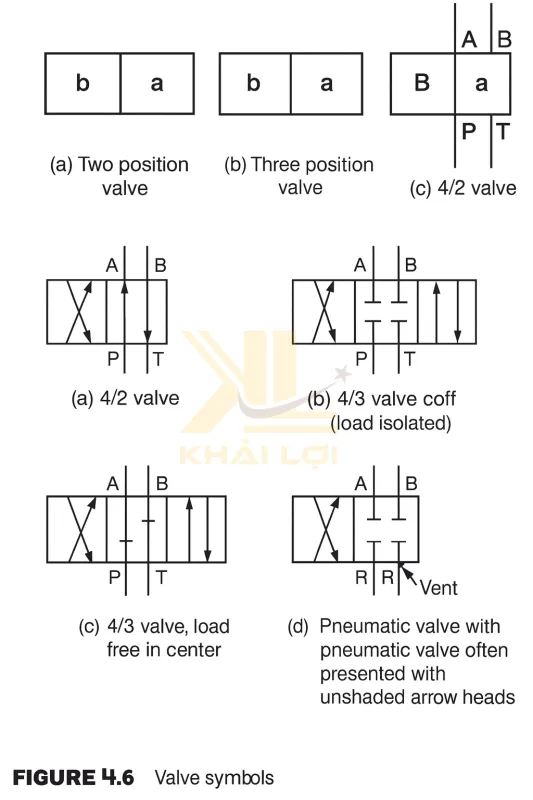

- Các van phức tạp hơn như van điều khiển bằng điện từ (Solenoid Valve) thường được mô tả bằng số đường dầu (ways) và số vị trí (positions). Ví dụ: Van 4/3 là van có 4 đường dầu và 3 vị trí hoạt động.
- Ứng dụng thực tế: Điều khiển xi lanh nâng lên/hạ xuống, motor quay thuận/nghịch.
B. Van Điều Khiển Áp Suất (Pressure Control Valves)
Đây chính là van bảo vệ và điều chỉnh lực, có nhiệm vụ giới hạn hoặc thay đổi áp lực của dầu trong mạch.
- Chức năng: Hạn chế lực tối đa để bảo vệ hệ thống khỏi quá tải và kiểm soát thứ tự làm việc của các cơ cấu.
- 4 Chức năng Chính:

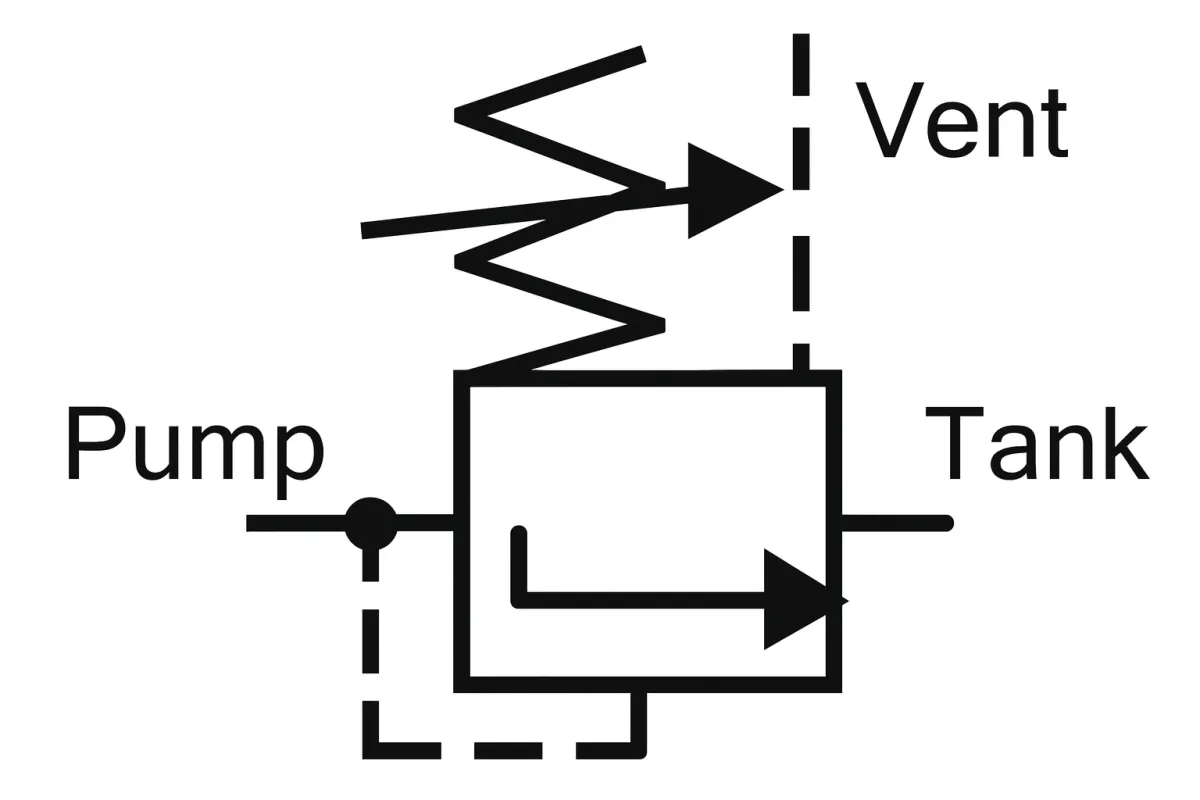

- Van An Toàn/Van Tràn (Relief Valve): Giới hạn áp suất tối đa, bảo vệ toàn bộ mạch. Khi áp vượt ngưỡng, van mở cho dầu hồi về thùng.
- Van Cân Bằng (Counterbalance Valve): Tạo ra áp suất đối trọng, thường dùng để giữ tải trọng lớn không bị trôi/rơi khi hệ thống nghỉ.
- Van Tuần Tự (Sequence Valve): Đảm bảo cơ cấu A phải hoàn thành xong (đạt đủ áp suất) thì cơ cấu B mới được phép hoạt động.
- Van Giảm Áp (Reducing Valve): Giảm áp suất từ nguồn chung xuống mức thấp hơn cho một nhánh mạch riêng biệt.
C. Van Điều Khiển Dòng Chảy (Flow Control Valves)
Loại van này kiểm soát tốc độ của thiết bị truyền động bằng cách hạn chế lưu lượng dầu đi qua.
- Chức năng: Điều chỉnh hoặc hạn chế lưu lượng dầu, qua đó kiểm soát tốc độ của xi lanh hoặc motor.
- Phân loại:
- Thường là Van Tiết Lưu (Needle Valve): Một thiết bị hạn chế dòng chảy có thể điều chỉnh được bằng vít.
- Các van hiện đại hơn có bộ bù áp suất (Pressure-Compensated) giúp van giữ được tốc độ dòng chảy đã thiết lập, bất kể áp suất hệ thống có thay đổi.
3. “Ngôi Nhà Chung” Của Các Loại Van: Đế Lắp Van (Manifold)
Không thể không nhắc đến Đế lắp van thủy lực (Manifold). Đây là một khối kim loại (thường là thép, inox) có các đường dầu được khoan tinh xảo, dùng làm nơi lắp đặt và kết nối các van thủy lực lại với nhau.
- Lợi ích: Giúp hệ thống gọn gàng, chắc chắn, dễ dàng lắp đặt và bảo trì. Nó chính là “xương sống” phân phối dầu đến từng van một cách chính xác.
4. Lợi Ích Vượt Trội Của Van Thủy Lực
Van thủy lực mang lại những ưu điểm không thể thiếu cho hệ thống truyền động:
| Ưu Điểm (Lợi ích bạn nhận được) | Nhược Điểm (Cần lưu ý) |
| Kiểm soát Tối ưu: Điều chỉnh chính xác Hướng, Áp suất và Tốc độ. | Dễ bị kẹt/mài mòn: Nếu chất lỏng thủy lực không sạch (có hạt lơ lửng). |
| Hoạt động An toàn: Van an toàn bảo vệ máy móc khỏi hư hỏng do quá tải áp suất. | Độ nhạy: Một số loại van (như van kim) có thể tạo ra tổn thất áp suất cao. |
| Thiết kế Linh hoạt: Dễ dàng kết hợp nhiều loại van trên một đế (module) để tạo ra các mạch điều khiển phức tạp. | Yêu cầu bảo trì: Cần kiểm tra định kỳ để đảm bảo độ kín và không bị ăn mòn. |
| Độ bền cao: Nhiều loại van được thiết kế đơn giản, ít bộ phận chuyển động, tuổi thọ dài và ít cần bảo trì. |
Tóm Lại
Van thủy lực không chỉ là một phụ kiện, nó là thành phần cốt tử, quyết định tính chính xác, hiệu suất và độ an toàn của cả cỗ máy. Việc lựa chọn đúng loại van (điều khiển hướng, áp suất hay lưu lượng) từ các nhà cung cấp uy tín như Yuken, Propiston, Hystar… là bước đầu tiên để xây dựng một hệ thống thủy lực vận hành hoàn hảo và bền bỉ.
👉 Bạn đang cần tư vấn về loại van phù hợp cho hệ thống máy ép, máy cắt hay dây chuyền sản xuất của mình? Hãy liên hệ ngay với chuyên gia để được hỗ trợ kỹ thuật chuyên sâu và nhận báo giá các dòng van chính hãng!
