Xi lanh 3 Ty Airtac TCM và TCL – So Sánh Thực Tế, Khác Biệt Không Phải Ai Cũng Biết
Mục Lục
1. Mở đầu
Bạn đang phân vân giữa hai dòng xi lanh khí nén 3 ty Airtac là TCM và TCL cho hệ thống ép, định vị hay tự động hóa? Cả hai đều đến từ thương hiệu ETA/Airtac, cùng kiểu dáng, cùng chức năng cơ bản, nhưng lại có những khác biệt rất đáng chú ý – và nếu bạn chọn sai, hiệu quả hệ thống có thể bị ảnh hưởng nghiêm trọng.
Trong thế giới khí nén công nghiệp, xi lanh 3 ty đang trở thành lựa chọn ưu tiên nhờ độ ổn định, khả năng chịu tải tốt và thiết kế nhỏ gọn phù hợp với những yêu cầu chuyển động có tính định hướng cao. Tuy nhiên, không phải ai cũng hiểu rõ sự khác biệt giữa hai mã sản phẩm TCM và TCL – đặc biệt khi ngoại hình gần như giống hệt nhau, và giá cả cũng không chênh lệch quá lớn.
Vậy làm thế nào để phân biệt chính xác hai dòng sản phẩm này? Liệu TCM có đủ bền cho hoạt động liên tục? TCL có đáng để đầu tư thêm chi phí? Và dòng nào sẽ phù hợp nhất với nhu cầu thực tế của bạn?
Trong bài viết này, chúng ta sẽ cùng:
- Giải thích rõ khái niệm xi lanh khí nén 3 ty và vai trò của nó trong tự động hóa
- Phân tích chi tiết cấu tạo, vật liệu và hiệu suất của TCM và TCL
- Test thực tế thiết bị bằng khí nén 3kg, đánh giá độ mượt, tốc độ và độ bền
- Gợi ý ứng dụng cụ thể cho từng dòng sản phẩm
- Tư vấn lựa chọn phù hợp theo nhu cầu, đồng thời giới thiệu địa chỉ mua hàng chính hãng
Nếu bạn đang làm việc trong lĩnh vực tự động hóa, cơ điện tử, chế tạo máy hoặc cần nâng cấp hệ thống ép – đừng bỏ qua bài viết này. Một vài chi tiết tưởng chừng nhỏ lại có thể tạo ra sự khác biệt lớn về hiệu suất, tuổi thọ và chi phí vận hành.
2. Xi lanh khí nén 3 ty là gì? Ưu điểm trong tự động hóa
Xi lanh khí nén 3 ty (hay còn gọi là xi lanh 3 trụ) là loại xi lanh có ba thanh dẫn hướng chạy song song với thân xi lanh – gồm một piston chính ở giữa và hai ty dẫn hướng hai bên. Đây là dạng xi lanh chuyên dùng trong các ứng dụng cần chuyển động ổn định, chính xác và hạn chế độ xoay của hành trình.
Khác với xi lanh đơn trục thông thường, xi lanh 3 ty có thêm hai ty phụ giúp định hướng chuyển động theo trục thẳng, đồng thời tăng khả năng chịu tải ngang và giảm rung lắc khi hoạt động ở tốc độ cao hoặc chu kỳ liên tục.
Cấu tạo cơ bản của xi lanh 3 ty
Một xi lanh khí nén 3 ty thông thường sẽ bao gồm:
- Thân xi lanh (Cylinder body): Thường làm bằng hợp kim nhôm hoặc inox, thiết kế vuông, chắc chắn.
- Ty chính (Piston rod): Đảm nhận nhiệm vụ truyền lực khí nén để đẩy hoặc kéo thiết bị.
- Hai ty dẫn hướng: Gắn song song với ty chính, có nhiệm vụ giữ thẳng hướng di chuyển và tăng khả năng chịu momen xoắn.
- Đế cố định và nắp chặn: Gắn ở hai đầu xi lanh, nơi tích hợp ron, vòng bi, giảm chấn hoặc phớt làm kín.
- Cổng cấp khí: Thường sử dụng ren 1/8″ hoặc 1/4″, kết nối với hệ thống van điện từ điều khiển.
- Vị trí gắn van tiết lưu: Giúp điều chỉnh tốc độ hành trình của piston.
Ưu điểm vượt trội của xi lanh 3 ty
- Tăng độ ổn định khi vận hành
- Với 2 ty phụ định hướng, piston di chuyển gần như hoàn toàn theo một trục tuyến tính, không bị lắc hay xoay, đặc biệt hữu ích khi dùng để ép, kẹp, gắp vật có hình dạng không đồng đều.
- Chịu tải tốt hơn
- Cấu trúc 3 ty giúp phân tán lực đều, tăng khả năng chịu lực ngang, lực nghiêng, tránh cong ty chính trong thời gian dài sử dụng.
- Giảm rung lắc – tăng độ chính xác
- Khi kết hợp với van tiết lưu điều chỉnh tốc độ, xi lanh 3 ty cho phép kiểm soát chuyển động mượt mà, hạn chế va đập mạnh đầu hành trình.
- Lý tưởng cho hệ thống tự động hóa
- Trong các dây chuyền sản xuất hiện đại, đặc biệt là ngành điện tử, bao bì, lắp ráp cơ khí – nơi cần thao tác lặp lại liên tục và chính xác – xi lanh 3 ty là lựa chọn tối ưu.
- Tiết kiệm không gian theo chiều rộng
- Dù có thêm 2 ty, nhưng thiết kế xi lanh vuông giúp tiết kiệm diện tích khi gắn song song hoặc dọc trên khung máy.
Khi nào nên dùng xi lanh 3 ty thay vì xi lanh thường?
- Khi cần định vị chính xác vị trí đầu hành trình
- Khi cần ép hoặc gắp vật thể theo phương tuyến tính, không bị xoay
- Khi tải tác động lên piston không hoàn toàn theo phương dọc
- Khi hệ thống hoạt động cường độ cao, cần độ bền và ổn định lâu dài
Tóm lại, xi lanh khí nén 3 ty là giải pháp kỹ thuật thông minh, được thiết kế để nâng cao độ chính xác và ổn định trong các chuyển động tuyến tính. Tùy theo từng ứng dụng cụ thể, người dùng có thể lựa chọn giữa các dòng như TCM hoặc TCL – điều mà chúng ta sẽ phân tích chi tiết ở các phần tiếp theo.
3. Giới thiệu dòng xi lanh TCM và TCL Airtac
Trong hệ sinh thái thiết bị khí nén của thương hiệu Airtac (ETA), dòng xi lanh 3 ty luôn là lựa chọn được nhiều kỹ sư và đơn vị chế tạo máy tin dùng. Hai mã sản phẩm phổ biến nhất hiện nay là TCM và TCL – đều thuộc nhóm xi lanh tuyến tính 3 ty nhưng lại phục vụ các nhu cầu và phân khúc khác nhau.
Ý nghĩa mã sản phẩm TCM và TCL
Theo ký hiệu của nhà sản xuất:
- TC là viết tắt của “Three Cylinder” – ám chỉ dòng xi lanh 3 ty.
- Ký tự tiếp theo thể hiện đặc điểm cấu tạo bên trong:
- M trong TCM: Mài trực tiếp (không dùng vòng bi).
- L trong TCL: Linear bearing (vòng bi tuyến tính – cho phép chuyển động chính xác hơn).
Chính sự khác biệt nhỏ ở ký tự này lại tạo ra hai dòng sản phẩm phục vụ hai mục tiêu sử dụng khác nhau. Cũng vì vậy, dù hình thức bên ngoài gần như giống hệt nhau, giá thành và khả năng vận hành của TCM và TCL lại có sự chênh lệch rõ rệt.
Các mã xi lanh phổ biến trong video thực tế
Trong video review thực tế từ Khải Lợi Automation, kỹ thuật viên đã giới thiệu và kiểm tra các mã xi lanh cụ thể như:
- TCM 10×5: Đường kính piston 10mm, hành trình 5mm
- TCM 12×10: Đường kính piston 12mm, hành trình 10mm
- TCM 20×20: Đường kính piston 20mm, hành trình 20mm
- TCL 20×20: Dòng tương đương với TCM nhưng dùng vòng bi tuyến tính
Tất cả đều thuộc dạng xi lanh mini, có thiết kế vuông, nhỏ gọn, dễ lắp đặt vào các cụm cơ cấu cần chuyển động ngắn, chính xác.

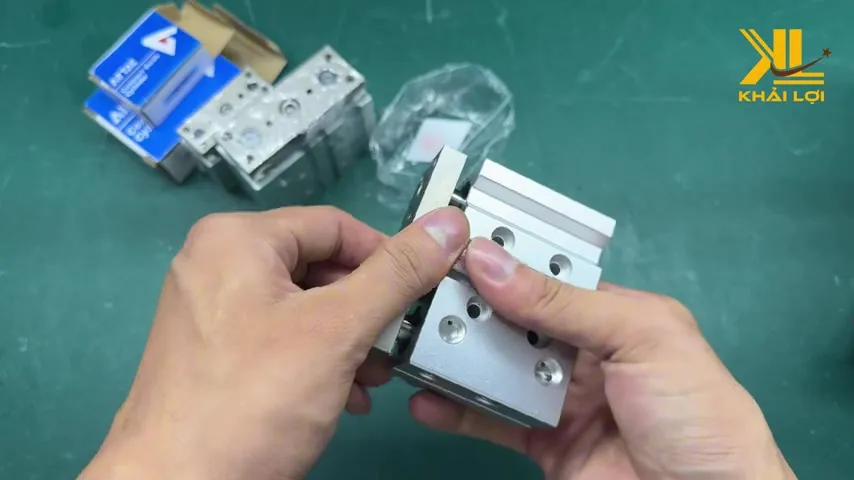

Cấu tạo cơ bản của xi lanh TCM và TCL
Cả hai dòng TCM và TCL đều có cấu tạo chung như sau:
- Thân xi lanh vuông: Làm bằng hợp kim nhôm định hình, gia công CNC chính xác.
- Ty chính (piston rod): Di chuyển nhờ áp lực khí nén cấp vào buồng xi lanh.
- Hai ty dẫn hướng phụ: Chạy song song với piston, giữ cố định hướng chuyển động.
- Đế cố định: Gắn xi lanh vào khung máy hoặc cơ cấu trượt.
- Nắp chặn hai đầu: Tích hợp ron làm kín, giảm chấn.
- Cổng cấp khí nén: Thường là ren 9.6mm (đối với loại 20×20).

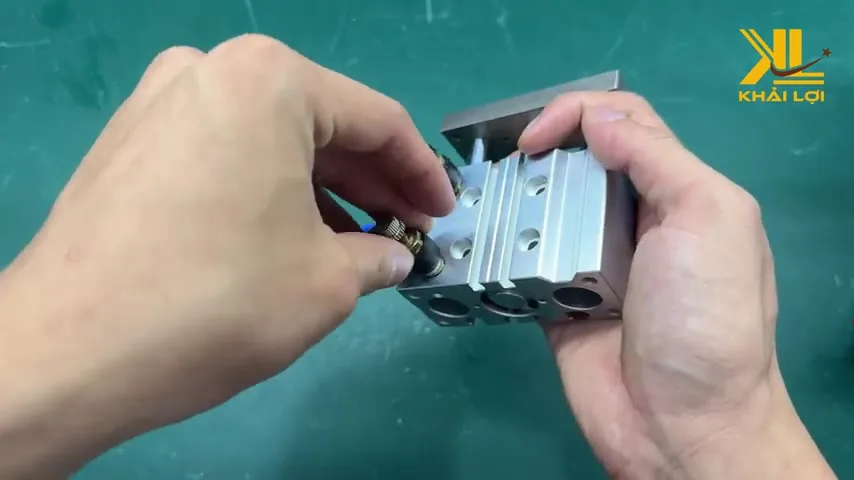

- Vị trí lắp van tiết lưu: Giúp điều chỉnh tốc độ đóng/mở hành trình.
Cả hai đều sử dụng ống dẫn khí loại ø8 và tương thích với van điện từ 5/2 tiêu chuẩn. Ngoài ra, người dùng có thể kết hợp thêm van điều áp để kiểm soát chính xác lực ép đầu ra.

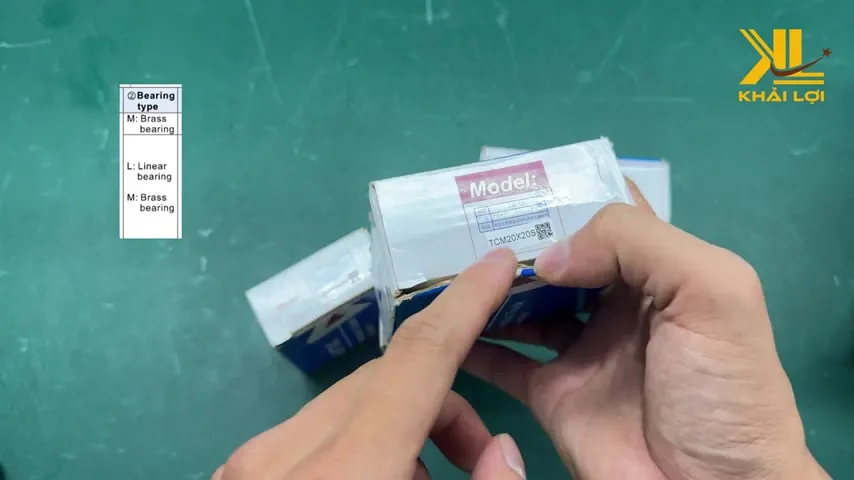

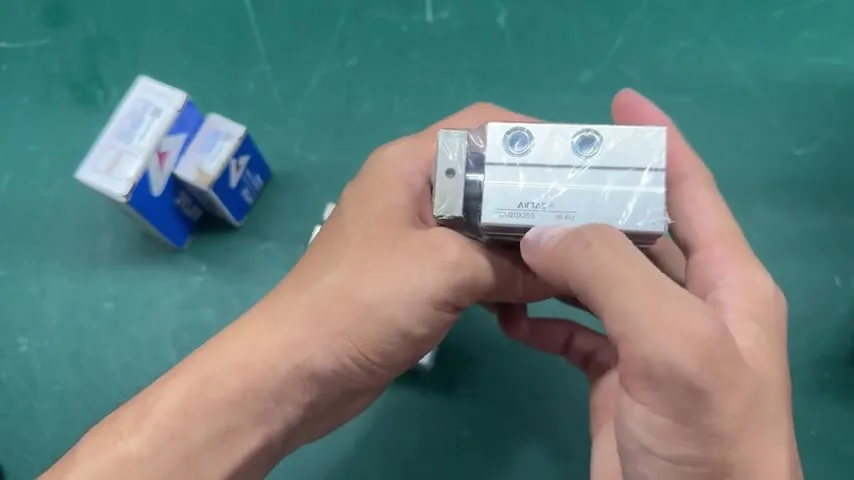

Nhận diện ngoại hình
Một điểm đáng chú ý là TCM và TCL có ngoại hình gần như giống nhau 100%: cùng màu bạc, thiết kế vuông, lỗ ren và đế bắt giống hệt nhau. Điều này khiến nhiều người mới sử dụng dễ nhầm lẫn giữa hai dòng – đặc biệt khi chọn mua hoặc thay thế thiết bị trong hệ thống có sẵn.
Cách nhận biết chính xác nhất là quan sát mã khắc trên thân xi lanh, thường được ghi rõ: TCM-20×20 hoặc TCL-20×20. Ngoài ra, có thể nhận biết qua cảm giác vận hành: TCL thường cho cảm giác êm, ít rung hơn nhờ hệ thống vòng bi tuyến tính bên trong.
4. Sự khác biệt giữa TCM và TCL – Phân tích chuyên sâu
Mặc dù xi lanh TCM và TCL của Airtac đều thuộc dòng xi lanh 3 ty mini, có kích thước và hình thức bên ngoài gần như giống hệt nhau, nhưng sự khác biệt bên trong về cấu tạo, vật liệu và cơ chế vận hành lại ảnh hưởng trực tiếp đến hiệu suất, tuổi thọ và ứng dụng thực tế của từng dòng.
Dưới đây là những khác biệt cốt lõi giúp bạn phân biệt rõ ràng và lựa chọn chính xác.
4.1. Cơ chế dẫn hướng: Vòng bi tuyến tính vs. mài trực tiếp
- TCL – Dùng vòng bi tuyến tính (Linear bearing)
Đây là điểm phân biệt quan trọng nhất. TCL sử dụng hệ thống vòng bi tuyến tính bên trong hai ty dẫn hướng, giúp chuyển động mượt mà, chính xác, độ rung cực thấp và khả năng tự định hướng cao. Vòng bi này còn giúp hạn chế mài mòn theo thời gian, đặc biệt khi xi lanh hoạt động ở tần suất cao. - TCM – Mài trực tiếp (không dùng vòng bi)
Dòng TCM sử dụng cơ cấu ty trượt trực tiếp trên thân, không có vòng bi. Điều này giúp giá thành rẻ hơn nhưng về lâu dài có thể xuất hiện hiện tượng mài mòn, lắc nhẹ hoặc giảm độ chính xác khi hoạt động với tải trọng cao hoặc tốc độ nhanh.
4.2. Độ chính xác và độ bền khi vận hành
- TCL: Nhờ có vòng bi, xi lanh TCL cho độ chính xác hành trình rất cao, độ lắc gần như bằng 0. Thiết bị có thể chịu được áp lực lặp lại liên tục mà không xuống cấp nhanh. Đặc biệt phù hợp với các hệ thống pick-and-place, ép định vị, gắp linh kiện điện tử hoặc các hệ thống robot cần chuyển động mượt.
- TCM: Có thể dùng tốt trong các hệ thống không yêu cầu quá cao về độ chính xác. Tuy nhiên, khi hoạt động lâu dài hoặc gặp tải lệch trục, khả năng mòn sẽ tăng nhanh. Độ bền cơ học ở mức trung bình, phù hợp với các ứng dụng nhẹ hoặc bán tự động.
4.3. Giá thành và chi phí đầu tư
- TCL: Có mức giá cao hơn từ 20–30% so với TCM (tùy kích thước). Tuy nhiên, nếu xét theo vòng đời sản phẩm và tần suất hoạt động, TCL thường tiết kiệm chi phí bảo trì hơn về lâu dài.
- TCM: Giá rẻ hơn, dễ tiếp cận cho các hệ thống đơn giản. Là lựa chọn lý tưởng nếu bạn cần tiết kiệm ngân sách ban đầu hoặc dùng cho hệ thống ít phải vận hành liên tục.
4.4. Cảm giác vận hành thực tế
Trong video thử nghiệm thực tế của Khải Lợi Automation, xi lanh TCL cho thấy hành trình đóng/mở êm, đều và hầu như không rung. Khi điều chỉnh tốc độ qua van tiết lưu, độ phản hồi mượt mà, không bị giật hay kẹt hành trình.
Trong khi đó, TCM vẫn hoạt động tốt, nhưng khi điều chỉnh nhanh hoặc thay đổi tải trọng đột ngột, dễ nhận thấy hiện tượng hơi rung hoặc lắc nhẹ đầu ty – do thiếu hệ thống vòng bi hỗ trợ.
4.5. Ứng dụng phù hợp
| Ứng dụng | TCM | TCL |
| Gắp linh kiện nhẹ | ✅ | ✅ |
| Ép định vị chính xác | ❌ | ✅ |
| Dây chuyền lặp liên tục 24/7 | ❌ | ✅ |
| Máy đóng gói, đóng nắp đơn giản | ✅ | ✅ |
| Hệ thống tiết kiệm chi phí | ✅ | ❌ |
| Robot pick-and-place | ❌ | ✅ |
Tóm lại:
Nếu bạn cần một xi lanh nhỏ gọn, giá hợp lý cho các ứng dụng cơ bản, TCM là lựa chọn phù hợp. Ngược lại, nếu yêu cầu độ chính xác, hoạt động ổn định dài hạn, hoặc ứng dụng trong tự động hóa công nghiệp cao, thì TCL là lựa chọn nên ưu tiên đầu tư.
5. Test thực tế xi lanh 3 ty Airtac – Video chi tiết
Không chỉ dừng lại ở phần phân tích lý thuyết và cấu tạo, trong video thực tế, kỹ thuật viên của Khải Lợi Automation đã tiến hành test vận hành xi lanh TCM và TCL ngay tại xưởng, giúp người xem có cái nhìn trực quan và chính xác hơn về hiệu suất của từng dòng sản phẩm.

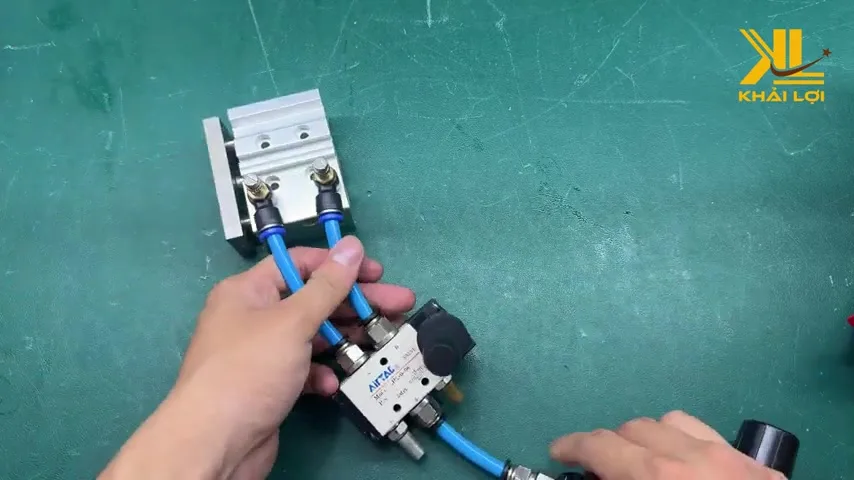

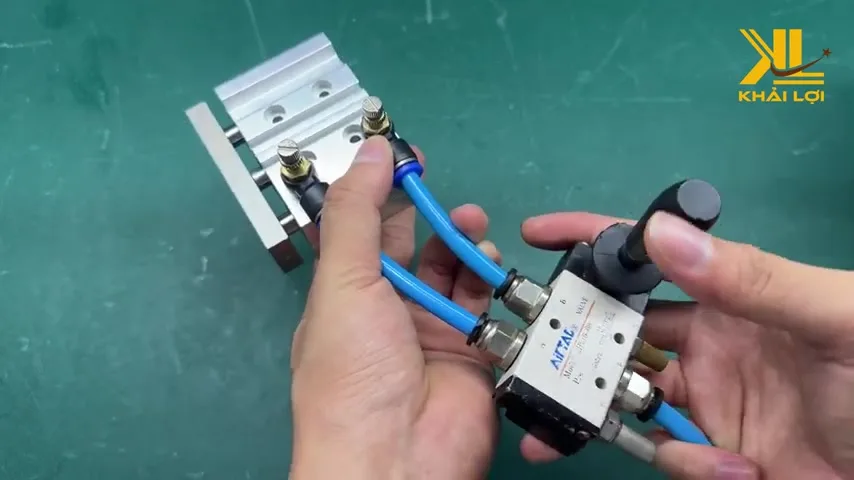

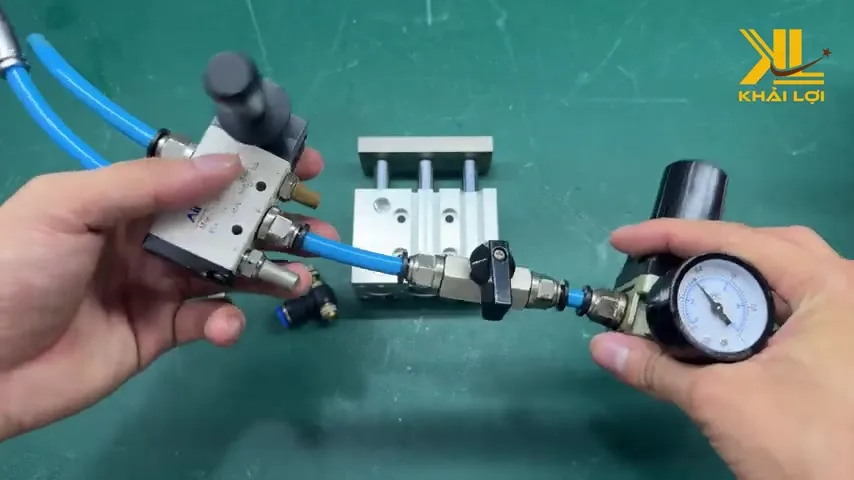

Thiết lập hệ thống thử nghiệm
Để kiểm tra và so sánh thực tế, nhóm kỹ thuật sử dụng các thiết bị sau:
- Xi lanh TCM 20×20 và TCL 20×20 (hành trình 20mm, piston đường kính 20mm)
- Van tiết lưu dùng để điều chỉnh tốc độ
- Van điện từ 5/2 tiêu chuẩn
- Van điều áp khí nén
- Ống khí loại phi 8
- Máy nén khí đặt áp suất 3 kgf/cm²
Cả hai xi lanh được cấp khí nén ở điều kiện giống nhau để đảm bảo tính công bằng trong quá trình so sánh.
Quá trình kiểm tra vận hành
Sau khi lắp đặt, kỹ thuật viên tiến hành cấp khí và điều chỉnh tốc độ xi lanh thông qua van tiết lưu. Khi xi lanh hoạt động, người xem dễ dàng nhận thấy một số điểm quan trọng sau:
1. Khả năng vận hành mượt và phản hồi điều chỉnh
- Xi lanh TCL: Di chuyển cực kỳ êm ái, không có hiện tượng giật hoặc rung khi thay đổi tốc độ. Khi siết van tiết lưu để giảm tốc độ, hành trình chậm lại mượt mà, gần như không có độ trễ. Đây là kết quả của cơ cấu vòng bi tuyến tính bên trong, giúp ty dẫn hướng di chuyển chính xác và đồng đều.
- Xi lanh TCM: Vận hành ổn định ở tốc độ trung bình. Tuy nhiên, khi điều chỉnh giảm tốc độ quá thấp, có hiện tượng rung nhẹ ở đầu hành trình. Điều này có thể chấp nhận được nếu ứng dụng không yêu cầu quá cao về độ chính xác.
2. Độ kín khí và hành trình
Cả hai dòng xi lanh đều có độ kín khí tốt. Khi điều chỉnh van về mức áp suất thấp nhất, hành trình vẫn giữ được lực đẩy đều, không bị rò khí hoặc yếu lực. Đây là minh chứng cho chất lượng phớt và ron làm kín bên trong đạt tiêu chuẩn của nhà sản xuất.
3. Độ bền cảm nhận ban đầu
Sau nhiều chu kỳ đóng/mở lặp lại, xi lanh TCL giữ được độ ổn định tốt hơn, đặc biệt ở các điểm chuyển hành trình đầu-cuối. Trong khi đó, xi lanh TCM vẫn hoạt động tốt nhưng có dấu hiệu rung nhẹ khi chạy liên tục ở tốc độ cao, đặc biệt khi không có tải gắn vào.
Phân tích hiệu suất theo video
Một điểm thú vị được nhấn mạnh trong video là phần test ở phút thứ 3, nơi kỹ thuật viên tăng áp suất lên cao và mở van tiết lưu tối đa. Ở tình huống này:
- TCL tiếp tục hoạt động mượt, không lệch hướng, ty không rung lắc.
- TCM bắt đầu thể hiện giới hạn về ổn định, nhất là khi hành trình kết thúc có lực dội nhẹ.
Đây là bài test thực tế mô phỏng các tình huống sử dụng trong sản xuất công nghiệp, nơi xi lanh phải làm việc cường độ cao, tốc độ nhanh và chính xác.
Tổng kết phần test thực tế:
- TCL vượt trội về độ mượt, ổn định và khả năng vận hành ở tốc độ cao
- TCM vẫn đáp ứng tốt nhu cầu cơ bản, giá rẻ, dễ thay thế, nhưng không lý tưởng cho các ứng dụng đòi hỏi độ chính xác liên tục
6. Ứng dụng phù hợp cho từng dòng xi lanh
Dù cùng thuộc dòng xi lanh khí nén 3 ty Airtac, nhưng TCM và TCL lại phục vụ những nhóm ứng dụng khác nhau, tùy theo yêu cầu về độ chính xác, tần suất vận hành và độ bền. Việc lựa chọn đúng loại xi lanh phù hợp với nhu cầu thực tế không chỉ giúp hệ thống hoạt động ổn định hơn mà còn tiết kiệm chi phí vận hành, bảo trì về lâu dài.
Khi nào nên chọn TCL?
TCL là dòng cao cấp hơn, được thiết kế cho các hệ thống cần độ chính xác cao, hoạt động lặp lại liên tục với tốc độ lớn, hoặc các cụm cơ cấu có yêu cầu định vị tuyệt đối.
Ứng dụng tiêu biểu:
- Robot pick-and-place: Gắp linh kiện điện tử, bo mạch, chi tiết nhỏ cần định vị chuẩn.
- Hệ thống ép điện tử: Cần lực ép đồng đều, độ chính xác hành trình cao, đảm bảo độ phẳng và song song khi đóng/mở.
- Dây chuyền tự động hóa tốc độ cao: TCL cho khả năng vận hành ổn định ở tần suất cao mà không bị xuống cấp nhanh.
- Các hệ thống điều khiển bằng PLC hoặc cảm biến: Đòi hỏi xi lanh phản hồi nhanh, hành trình lặp lại có độ chính xác cao.
- Môi trường nhiều bụi, rung hoặc thay đổi áp suất thường xuyên: Vòng bi tuyến tính trong TCL giúp hạn chế mài mòn, giữ độ bền lâu dài.
Lý do nên chọn TCL:
- Cần hoạt động 24/7
- Thiết bị gắn vào đầu ty có giá trị cao, không được rung lắc
- Ưu tiên độ bền và hiệu suất lâu dài
- Chấp nhận chi phí đầu tư ban đầu cao hơn để đổi lấy độ ổn định
Khi nào nên chọn TCM?
TCM là dòng phổ thông hơn, có chi phí hợp lý và vẫn đáp ứng tốt các ứng dụng cơ bản. Dòng này phù hợp với hệ thống hoạt động ngắt quãng, yêu cầu vừa phải về lực và độ chính xác.
Ứng dụng tiêu biểu:
- Máy đóng gói, dán nhãn tự động: Nơi hành trình ngắn, tải nhẹ và không cần quá chính xác.
- Cụm cơ cấu gắp đơn giản trong xưởng nhỏ: Ví dụ gắp hộp nhựa, sản phẩm in 3D, chi tiết nhôm…
- Máy ép thủ công, bán tự động: Với số chu kỳ thấp, thời gian nghỉ giữa các chu kỳ dài.
- Thiết bị thử nghiệm sản phẩm: Không cần lực đẩy lớn hoặc độ chính xác cao.
- Dây chuyền chi phí thấp, ít bảo trì: Khi muốn tối ưu chi phí đầu tư ban đầu.
Lý do nên chọn TCM:
- Ngân sách hạn chế
- Hệ thống đơn giản, dễ bảo trì
- Không yêu cầu hoạt động liên tục 24/7
- Tải nhẹ, tốc độ vừa phải
Tóm tắt lựa chọn theo tiêu chí sử dụng
| Tiêu chí | Nên chọn TCM | Nên chọn TCL |
| Ngân sách tiết kiệm | ✅ | ❌ |
| Hệ thống hoạt động liên tục | ❌ | ✅ |
| Yêu cầu định vị chính xác | ❌ | ✅ |
| Tải nhẹ, lực nhỏ | ✅ | ✅ |
| Môi trường khắc nghiệt, rung động | ❌ | ✅ |
| Lắp vào cơ cấu robot, PLC | ❌ | ✅ |
| Ứng dụng phổ thông (gắp, ép đơn giản) | ✅ | ✅ |
| Ứng dụng cao cấp (tự động hóa, sản xuất linh kiện) | ❌ | ✅ |
Phân biệt rõ nhu cầu sử dụng ngay từ đầu sẽ giúp bạn tránh chọn nhầm dòng xi lanh, tiết kiệm thời gian và tránh phát sinh chi phí không đáng có trong quá trình vận hành.
7. Kinh nghiệm chọn xi lanh phù hợp nhu cầu
Chọn xi lanh khí nén tưởng chừng đơn giản nhưng thực tế lại phụ thuộc vào rất nhiều yếu tố kỹ thuật. Nếu chỉ dựa vào kích thước hoặc giá thành, người dùng rất dễ rơi vào tình trạng: hoặc quá tải – dẫn đến hư hỏng nhanh, hoặc thiếu tải – làm giảm hiệu suất thiết bị. Vì vậy, trước khi quyết định mua xi lanh TCM hay TCL, bạn cần xem xét kỹ một số yếu tố sau.
1. Xác định ứng dụng cụ thể
Hãy đặt câu hỏi: Xi lanh sẽ được dùng để làm gì?
- Gắp linh kiện điện tử hay đẩy khay bao bì?
- Ép chi tiết nhẹ hay định vị khuôn ép chính xác?
- Gắn vào robot, tay gắp hay chỉ cần cố định đơn giản?
Việc xác định rõ ứng dụng sẽ giúp bạn định hướng được nhu cầu về hành trình, tốc độ, độ chính xác, và lực đẩy cần thiết.
2. Tính toán lực đẩy phù hợp
Công thức đơn giản để tính lực đẩy xi lanh:
F = P × A, trong đó:
- F: lực đẩy (N)
- P: áp suất khí cấp (MPa)
- A: tiết diện piston = π × (d² / 4), với d là đường kính piston (mm)
Ví dụ, với xi lanh có đường kính piston 20mm, áp suất khí nén 0.5MPa:
- A = 3.14 × (20² / 4) = 314 mm²
- F = 0.5 × 314 = 157N ≈ 16kg lực
Từ đây, bạn có thể xác định xi lanh nào đủ lực cho thao tác ép, đẩy, gắp…
3. Chọn hành trình phù hợp
Không nên chọn xi lanh có hành trình quá dài so với nhu cầu thực tế, vì sẽ chiếm không gian, giảm độ cứng vững, và ảnh hưởng tốc độ phản hồi.
Các hành trình phổ biến: 5mm, 10mm, 20mm, 30mm, 50mm…
Lưu ý: Nếu dùng hành trình ngắn, nên chọn loại có giảm chấn tốt để tránh va đập cơ khí ở cuối hành trình.
4. Kiểm tra kích thước và không gian lắp đặt
TCM và TCL đều có thiết kế thân vuông nhỏ gọn, nhưng cần lưu ý đến:
- Vị trí cổng cấp khí (có vướng ống dẫn không?)
- Độ dày đế gá, khoảng cách tâm lỗ
- Hướng di chuyển có nằm trong vùng làm việc cho phép?
Trong không gian chật hẹp, xi lanh vuông 3 ty là lợi thế nhưng vẫn cần tính toán kích thước tổng thể sau lắp đặt.
5. Kiểm tra thông số kỹ thuật đi kèm
Trước khi mua, cần đảm bảo xi lanh:
- Có đủ phụ kiện: đế gá, ốc siết, cảm biến (nếu cần)
- Có thể điều chỉnh tốc độ qua van tiết lưu
- Có khả năng lắp đặt cảm biến hành trình nếu kết hợp với hệ thống PLC
6. Chọn nhà cung cấp có hỗ trợ kỹ thuật
Với thiết bị khí nén – đặc biệt là xi lanh dạng kỹ thuật như TCM hoặc TCL – việc được tư vấn đúng là yếu tố quyết định đến hiệu quả sử dụng sau này.
Khải Lợi Automation là một trong những đơn vị uy tín chuyên cung cấp xi lanh Airtac, xi lanh ETA chính hãng, với các dịch vụ hỗ trợ bao gồm:
- Tư vấn chọn model theo sơ đồ hoặc bản vẽ thực tế
- Hướng dẫn lắp đặt, test thử và bảo trì
- Cung cấp đầy đủ phụ kiện đi kèm, van khí, điều áp, tiết lưu…
- Chính sách đổi trả, bảo hành minh bạch
Liên hệ tư vấn nhanh:
- Hotline 1: 0797.975.838
- Hotline 2: 0798.813.029
- Kỹ thuật Vippro: 0792.078.216
Tóm lại: Đừng chọn xi lanh chỉ vì “giống nhau bên ngoài”. Hãy căn cứ vào nhu cầu sử dụng, lực đẩy, hành trình, độ chính xác và tần suất làm việc để đưa ra lựa chọn tối ưu nhất. Một quyết định đúng sẽ tiết kiệm cho bạn rất nhiều chi phí bảo trì và thời gian dừng máy về sau.
8. Nơi mua xi lanh Airtac chính hãng – Tư vấn từ Khải Lợi
Trên thị trường hiện nay, xi lanh Airtac nói chung và hai dòng TCM, TCL nói riêng đang được phân phối với nhiều mức giá và chất lượng khác nhau. Tuy nhiên, không phải đơn vị nào cũng cung cấp hàng chính hãng, đầy đủ phụ kiện và hỗ trợ kỹ thuật tận tâm sau bán hàng.
Việc chọn đúng nhà cung cấp uy tín không chỉ giúp bạn yên tâm về nguồn gốc sản phẩm mà còn giảm thiểu rủi ro về lắp đặt sai, thiếu phụ kiện, hoặc dùng không đúng mục đích dẫn đến hư hỏng sớm.
Vì sao nên mua xi lanh tại Khải Lợi Automation?
1. Cam kết hàng chính hãng – đầy đủ CO/CQ
Tất cả các sản phẩm xi lanh do Khải Lợi Automation cung cấp đều là hàng chính hãng từ các thương hiệu lớn như Airtac, ETA, STNC, được nhập khẩu trực tiếp, có chứng từ xuất xứ rõ ràng, tem niêm phong đầy đủ.
2. Có sẵn nhiều mã hàng – hỗ trợ giao nhanh toàn quốc
Kho hàng Khải Lợi luôn có sẵn các mã thông dụng:
- TCM 10×5, 12×10, 20×20
- TCL 20×20, 30×30, các dòng đặc biệt theo yêu cầu
Sản phẩm được đóng gói cẩn thận, kèm hướng dẫn lắp đặt, vận chuyển toàn quốc qua các đơn vị uy tín như Giao Hàng Nhanh, Viettel Post.
3. Tư vấn kỹ thuật miễn phí – chọn đúng xi lanh theo yêu cầu
Không cần là kỹ sư, bạn chỉ cần gửi hình ảnh sơ đồ, thông số kỹ thuật cơ bản – đội ngũ kỹ thuật của Khải Lợi sẽ hỗ trợ bạn chọn đúng loại xi lanh phù hợp, tránh lãng phí hoặc sai thông số kỹ thuật.
4. Chính sách bảo hành rõ ràng, đổi trả linh hoạt
Nếu sản phẩm có lỗi kỹ thuật từ nhà sản xuất, Khải Lợi cam kết đổi mới hoặc hoàn tiền theo chính sách linh hoạt. Đặc biệt, hỗ trợ kỹ thuật từ xa sau khi lắp đặt (video call, hướng dẫn qua Zalo, gửi bản vẽ chi tiết…).
5. Cung cấp trọn bộ giải pháp khí nén
Ngoài xi lanh, Khải Lợi còn cung cấp:
- Van điện từ 5/2, 3/2 các loại
- Van tiết lưu, điều áp, bộ lọc khí
- Nối nhanh, ống dẫn khí PU, PE
- Bộ nguồn khí nén, phụ kiện đấu nối…
Tất cả được tư vấn trọn gói theo nhu cầu hệ thống của bạn, giúp tiết kiệm thời gian mua sắm, đảm bảo đồng bộ và dễ bảo trì.
Thông tin liên hệ
Nếu bạn đang cần mua xi lanh TCM, TCL hoặc muốn được tư vấn trực tiếp, hãy liên hệ ngay:
- Hotline 1: 0797.975.838
- Hotline 2: 0798.813.029
- Kỹ thuật Vippro: 0792.078.216
Hoặc để lại tin nhắn tại Fanpage Khải Lợi Automation để được phản hồi nhanh nhất.
Gợi ý: Đừng để sai lệch thông số xi lanh khiến cả hệ thống bị chậm tiến độ. Liên hệ với Khải Lợi để được hỗ trợ chọn đúng loại – đúng nhu cầu – đúng giá.
9. Kết luận
Việc lựa chọn đúng loại xi lanh khí nén không chỉ quyết định hiệu suất vận hành của hệ thống mà còn ảnh hưởng trực tiếp đến độ chính xác, tuổi thọ thiết bị và chi phí vận hành về lâu dài. Trong số các dòng xi lanh 3 ty mini đang được sử dụng phổ biến hiện nay, TCM và TCL của Airtac là hai lựa chọn đáng cân nhắc – nhưng chỉ khi bạn hiểu rõ sự khác biệt giữa chúng.
Tóm tắt 3 điểm khác biệt lớn nhất giữa TCM và TCL:
- Cơ cấu dẫn hướng
- TCM: Dẫn hướng mài trực tiếp – giá rẻ, phù hợp ứng dụng nhẹ.
- TCL: Dùng vòng bi tuyến tính – chính xác cao, độ bền vượt trội.
- Hiệu suất vận hành
- TCL hoạt động êm, ổn định, phù hợp với hệ thống tự động hóa liên tục.
- TCM đủ dùng cho máy đơn, hệ thống bán tự động, không đòi hỏi cao về định vị.
- Chi phí và độ bền
- TCL có giá cao hơn nhưng là khoản đầu tư xứng đáng nếu bạn cần độ bền và độ ổn định lâu dài.
- TCM giúp tiết kiệm chi phí đầu tư ban đầu, lý tưởng cho hệ thống đơn giản.
Từ phân tích cấu tạo, video test thực tế đến tư vấn ứng dụng, bài viết này đã giúp bạn có một cái nhìn toàn diện hơn về hai dòng xi lanh tưởng như “giống nhau” này. Giờ là lúc bạn đưa ra quyết định phù hợp nhất cho hệ thống của mình.
Bạn cần tư vấn thêm hoặc báo giá xi lanh chính hãng?
Hãy liên hệ ngay với đội ngũ kỹ thuật của Khải Lợi Automation để:
- Nhận tư vấn đúng mã sản phẩm theo nhu cầu
- Được hỗ trợ kỹ thuật tận tình – nhanh chóng – chính xác
- Giao hàng toàn quốc – cam kết hàng chính hãng 100%
Hotline 1: 0797.975.838
Hotline 2: 0798.813.029
Kỹ thuật Vippro: 0792.078.216
Hoặc inbox trực tiếp tại Fanpage Khải Lợi Automation để nhận hỗ trợ ngay hôm nay.
Đừng để một lựa chọn sai lầm về xi lanh khiến cả dây chuyền sản xuất gián đoạn.
Hãy chọn đúng – chọn chất lượng – chọn Khải Lợi.
10. Câu hỏi thường gặp (FAQ)
1. Làm sao phân biệt được xi lanh TCM và TCL khi nhìn bên ngoài?
Cả hai dòng xi lanh đều có ngoại hình gần giống nhau, cùng thiết kế thân vuông, 3 ty, cổng cấp khí và đế gá. Tuy nhiên, bạn có thể phân biệt bằng cách:
- Kiểm tra mã sản phẩm được khắc hoặc in laser trên thân xi lanh, ví dụ: TCM-20×20 hoặc TCL-20×20.
- TCL thường có vòng bi tuyến tính, khi đẩy tay cảm nhận sẽ mượt và êm hơn so với TCM.
2. Xi lanh TCM có dùng được cho hệ thống tự động hóa không?
Có, nhưng chỉ nên dùng trong các hệ thống bán tự động, tốc độ trung bình, ít tải trọng lệch, và không yêu cầu định vị chính xác cao. Nếu hệ thống hoạt động liên tục, cần độ chính xác lớn, nên chọn TCL để đảm bảo tuổi thọ và hiệu suất.
3. Xi lanh TCM và TCL có thể thay thế qua lại cho nhau không?
Về kích thước gá lắp và thông số hành trình, hai dòng có thể thay thế được trong một số trường hợp. Tuy nhiên:
- TCL có vòng bi dẫn hướng, nên sẽ ổn định hơn khi thay thế cho TCM
- Ngược lại, nếu thay TCL bằng TCM trong hệ thống yêu cầu cao, có thể gây giảm hiệu suất hoặc hỏng sớm
Cần kiểm tra lại điều kiện tải và mục tiêu sử dụng trước khi thay thế.
4. Tại sao TCL đắt hơn TCM?
TCL đắt hơn vì có vòng bi tuyến tính chất lượng cao, giúp xi lanh hoạt động mượt mà, chính xác và bền hơn. Ngoài ra, quy trình sản xuất TCL đòi hỏi độ chính xác cơ khí cao hơn nên chi phí sản xuất tăng lên. Đây là khoản đầu tư hợp lý nếu hệ thống hoạt động liên tục và đòi hỏi độ ổn định lớn.
5. Có thể gắn cảm biến hành trình vào xi lanh TCM hoặc TCL không?
Có thể. Cả hai dòng đều có rãnh lắp cảm biến (sensor slot) để gắn cảm biến từ, giúp xác định vị trí đóng/mở của xi lanh. Đây là giải pháp thường dùng trong hệ thống điều khiển bằng PLC, robot công nghiệp, hoặc dây chuyền tự động.
Lưu ý: Nên dùng cảm biến chuyên dùng cho xi lanh mini và chọn loại phù hợp với rãnh trượt.
6. TCM và TCL có đủ phụ kiện đi kèm khi mua không?
Tùy nhà cung cấp. Khi mua tại Khải Lợi Automation, mỗi xi lanh sẽ được cung cấp đầy đủ:
- Xi lanh nguyên bộ
- Ốc siết, đế gá
- Hướng dẫn lắp đặt
- Tư vấn kỹ thuật miễn phí
- Hỗ trợ chọn phụ kiện đi kèm (van điện từ, tiết lưu, nối nhanh…)
Bạn còn câu hỏi nào khác chưa được giải đáp?
Liên hệ ngay với Khải Lợi Automation để được hỗ trợ kỹ thuật tận tình:
- Hotline 1: 0797.975.838
- Hotline 2: 0798.813.029
- Kỹ thuật Vippro: 0792.078.216
