Xi Lanh Tay Kẹp Khí Nén – So Sánh 3 Loại Phổ Biến Nhất !

I. Giới Thiệu Về Xi Lanh Tay Kẹp Khí Nén

Trong ngành công nghiệp tự động hóa, việc cố định và di chuyển vật thể một cách chính xác là yếu tố then chốt để đảm bảo năng suất và độ chính xác trong sản xuất. Một trong những thiết bị quan trọng giúp thực hiện nhiệm vụ này là xi lanh tay kẹp khí nén. Đây là một giải pháp tối ưu giúp kẹp, giữ và di chuyển các linh kiện, sản phẩm mà không cần sự can thiệp trực tiếp từ con người.

1. Xi lanh tay kẹp khí nén là gì ?

Xi lanh tay kẹp khí nén (pneumatic gripper) là một thiết bị hoạt động dựa trên áp suất khí nén để tạo ra lực kẹp. Khi khí nén được cấp vào, các bộ phận bên trong xi lanh sẽ di chuyển, giúp tay kẹp mở hoặc đóng để giữ chặt vật thể. Loại thiết bị này thường được sử dụng trong dây chuyền sản xuất tự động, hệ thống robot công nghiệp, máy CNC và nhiều ứng dụng khác trong lĩnh vực cơ khí chế tạo.

2. Ưu điểm của xi lanh tay kẹp khí nén

• Tốc độ kẹp nhanh: Do sử dụng khí nén nên xi lanh có thể đóng mở kẹp trong thời gian rất ngắn, giúp tối ưu hóa hiệu suất làm việc.
• Độ bền cao: Được làm từ các vật liệu như inox, hợp kim nhôm hoặc đồng thau, đảm bảo tuổi thọ lâu dài và chịu được điều kiện làm việc khắc nghiệt.
• Độ chính xác cao: Có thể kẹp chặt các vật thể với độ chính xác ±0.01mm, phù hợp với ngành sản xuất linh kiện điện tử, bán dẫn, ô tô.
• Dễ dàng lắp đặt và bảo trì: Thiết kế nhỏ gọn, dễ dàng tích hợp vào hệ thống tự động hóa.

3. Ứng dụng của xi lanh tay kẹp khí nén trong công nghiệp

• Dây chuyền sản xuất ô tô & xe máy: Dùng để kẹp các bộ phận trong quá trình hàn, lắp ráp, kiểm tra chất lượng.
• Ngành điện tử & bán dẫn: Được sử dụng để kẹp các bảng mạch, linh kiện nhỏ mà con người khó thao tác bằng tay.
• Ngành thực phẩm & đồ uống: Hỗ trợ đóng gói, sắp xếp sản phẩm trên băng chuyền.
• Robot công nghiệp & tự động hóa: Xi lanh tay kẹp là bộ phận quan trọng trong cánh tay robot để thực hiện các thao tác cầm nắm và di chuyển vật thể.

II. Phân Loại Xi Lanh Tay Kẹp Khí Nén

Hiện nay, trên thị trường có nhiều loại xi lanh tay kẹp khí nén, mỗi loại được thiết kế với cấu tạo và cơ chế hoạt động riêng biệt để phù hợp với từng ứng dụng cụ thể. Trong bài viết này, chúng ta sẽ tìm hiểu ba loại phổ biến nhất:

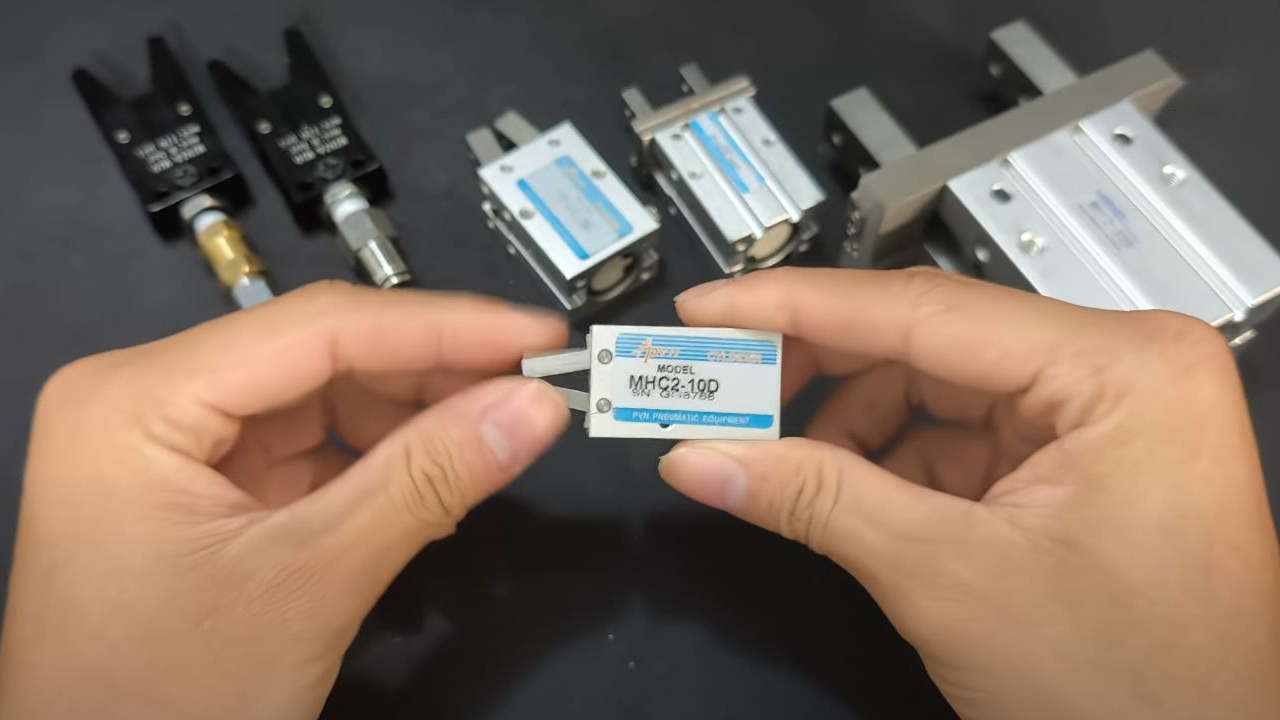

1. Xi lanh kẹp cắt kéo (MHC2)

🔹 Đặc điểm:

• Hoạt động theo cơ chế cắt kéo, hai má kẹp di chuyển đối xứng khi đóng mở.
• Thích hợp để kẹp các chi tiết nhỏ với độ chính xác cao.
• Được làm từ hợp kim nhôm, có trọng lượng nhẹ nhưng độ bền cao.

🔹 Ứng dụng:

• Sử dụng trong dây chuyền sản xuất linh kiện điện tử, cơ khí chính xác.
• Kẹp các chi tiết nhỏ như ốc vít, linh kiện nhựa, bo mạch điện tử.
• Tích hợp trong cánh tay robot để thực hiện thao tác cầm nắm linh kiện nhỏ.

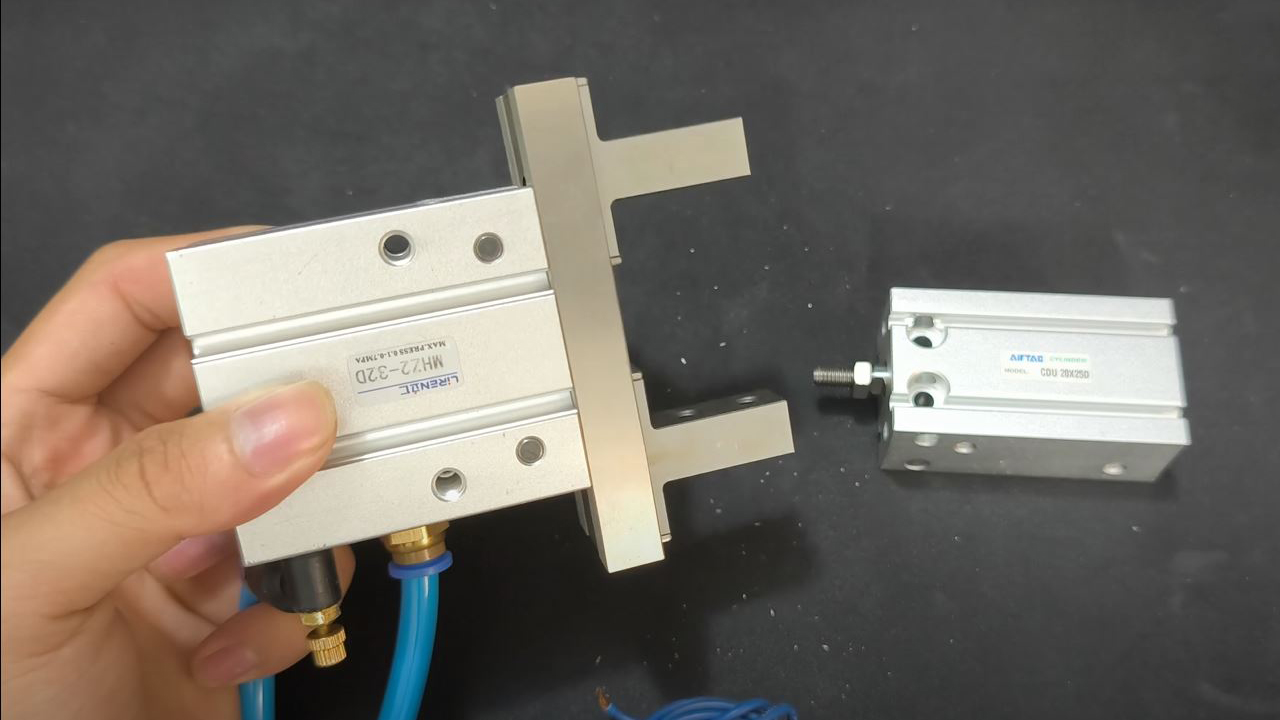

2. Xi lanh kẹp ngang (MHZ2)

🔹 Đặc điểm:

• Thiết kế hai má kẹp di chuyển theo phương ngang.
• Có thể điều chỉnh lực kẹp thông qua bộ điều chỉnh áp suất khí nén.
• Kết cấu đơn giản, dễ lắp đặt và bảo trì.

🔹 Ứng dụng:

• Kẹp và di chuyển các vật có bề mặt phẳng, tấm kim loại, kính.
• Sử dụng trong dây chuyền lắp ráp tự động, ngành công nghiệp thực phẩm, bao bì.
• Phù hợp với các hệ thống robot công nghiệp cần kẹp linh kiện cỡ trung bình.

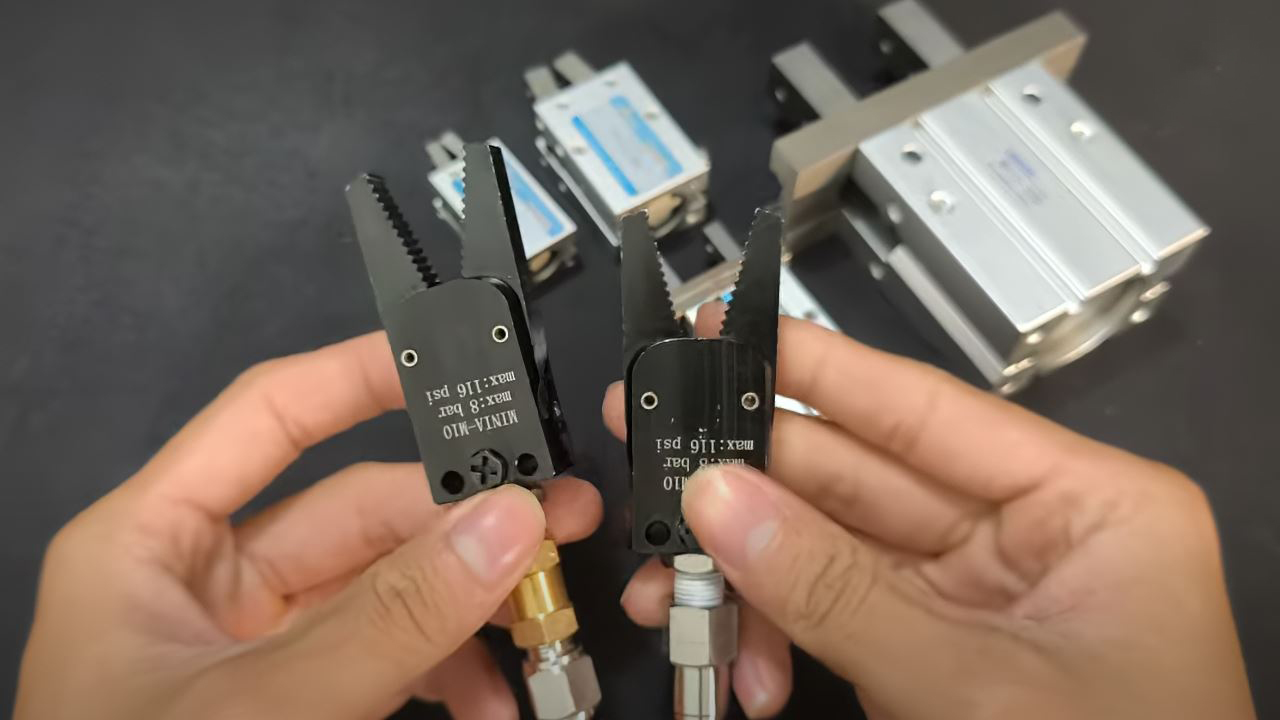

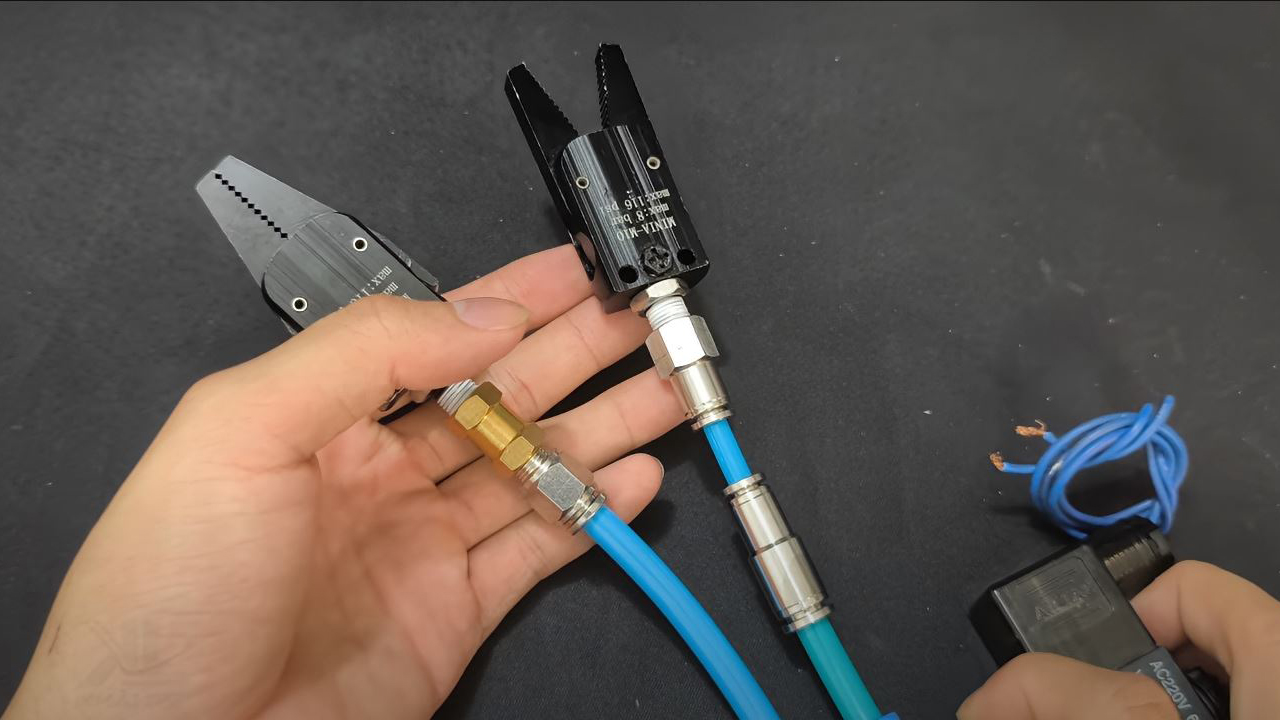

3. Tay kẹp khí nén AM10

🔹 Đặc điểm:

• Thiết kế đơn giản với một đầu cấp khí duy nhất.
• Khi khí nén được cấp vào, tay kẹp sẽ đóng lại; khi xả khí, tay kẹp mở ra.
• Cơ chế hoạt động nhanh, phù hợp với các hệ thống tự động hóa cần tốc độ cao.

🔹 Ứng dụng:

• Dùng trong các hệ thống gắp thả sản phẩm, bốc dỡ hàng hóa trên băng chuyền.
• Tích hợp vào robot công nghiệp để thao tác với tốc độ cao.
• Sử dụng trong sản xuất linh kiện điện tử, đóng gói hàng hóa.

III. Nguyên Lý Hoạt Động & Cách Lắp Đặt Xi Lanh Tay Kẹp Khí Nén

1. Nguyên lý hoạt động của xi lanh tay kẹp khí nén

Xi lanh tay kẹp khí nén hoạt động dựa trên nguyên tắc sử dụng áp suất khí nén để tạo ra chuyển động đóng/mở của má kẹp. Quá trình này diễn ra theo hai chu trình chính:

• Chu trình cấp khí (kẹp vật thể):
  Khi khí nén được cấp vào cổng O của xi lanh, áp suất khí sẽ đẩy piston bên trong, làm hai má kẹp di chuyển và giữ chặt vật thể.
• Chu trình xả khí (mở kẹp):
  Khi khí nén được xả ra từ cổng S, lực đàn hồi của lò xo hoặc áp suất khí từ đầu ngược lại sẽ giúp hai má kẹp mở ra, thả vật thể.

🔹 Điều chỉnh tốc độ kẹp

• Tốc độ đóng/mở của xi lanh có thể điều chỉnh bằng van tiết lưu.
• Mở van để tăng tốc độ kẹp, siết van để giảm tốc độ.

🔹 Loại van điều khiển phổ biến

• Van 5/2 điện từ (điều khiển bằng điện 220V AC hoặc 24V DC).
• Van 5/2 điều khiển bằng tay gạt (thích hợp cho vận hành thủ công).

2. Hướng dẫn lắp đặt xi lanh tay kẹp khí nén

✅ Chuẩn bị dụng cụ

• Bộ xi lanh tay kẹp khí nén (MHC2, MHZ2, AM10,…).
• Bộ cấp khí nén gồm bình chứa khí, bộ lọc khí, van điều áp.
• Ống dẫn khí (thường dùng ống phi 6 hoặc phi 8).
• Van điều khiển (van 5/2 điện từ hoặc van tay).
• Đầu nối nhanh PC6, PC8, hoặc khớp nối phù hợp.

✅ Các bước lắp đặt

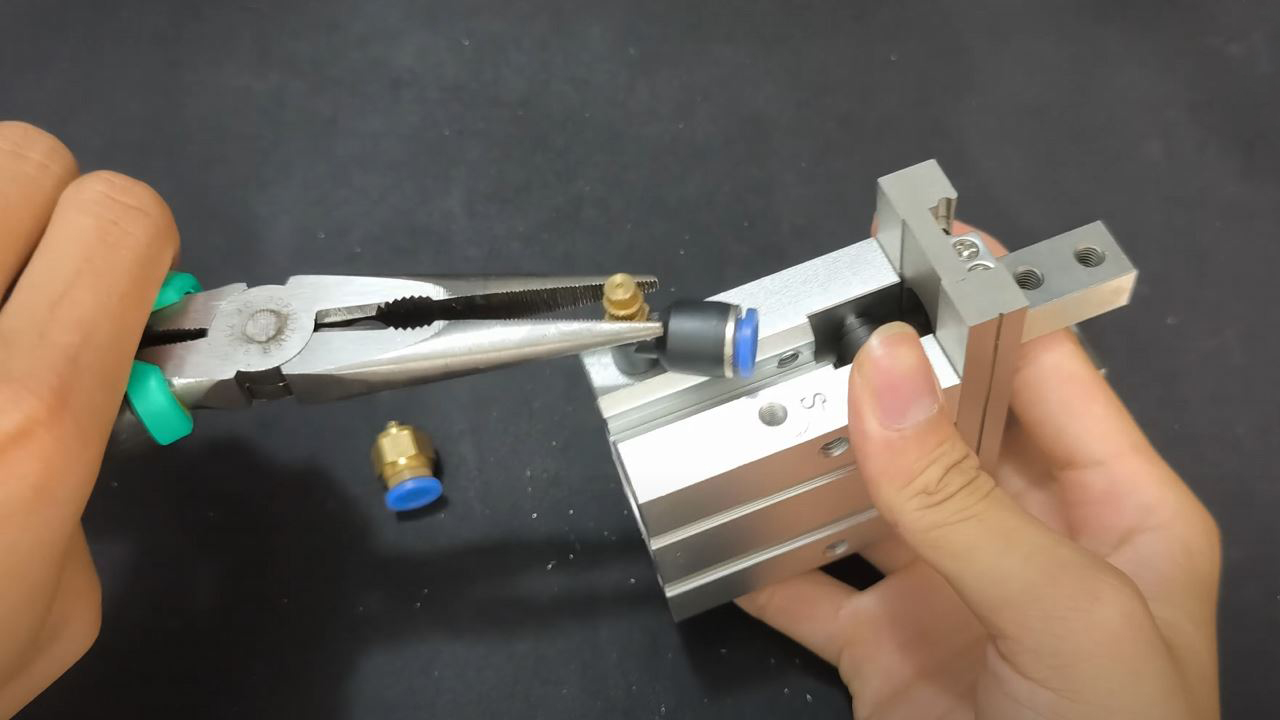

🔹 Bước 1: Kết nối xi lanh với hệ thống khí nén

• Gắn các đầu nối nhanh vào cổng khí của xi lanh (O: cấp khí vào, S: xả khí ra).
• Kết nối ống dẫn khí từ nguồn khí nén đến van điều khiển.

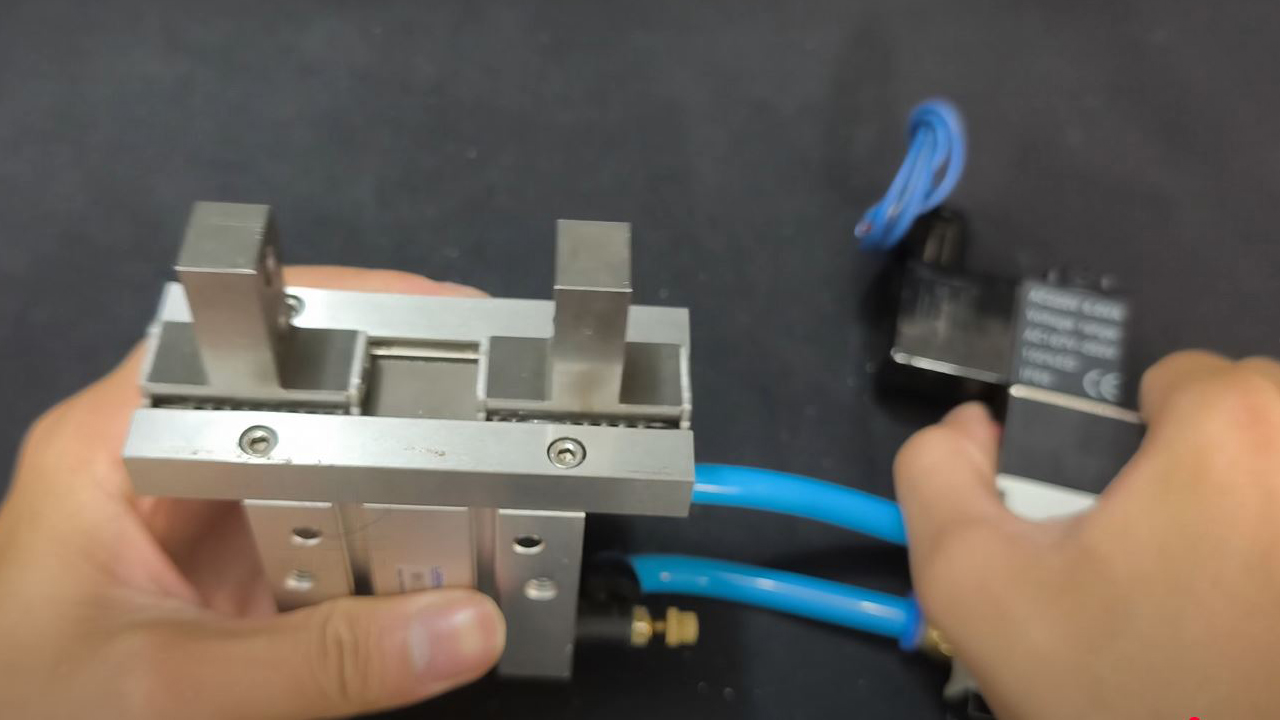

🔹 Bước 2: Kết nối van điều khiển

• Nếu dùng van 5/2 điện từ, hãy kết nối với nguồn điện 220V AC hoặc 24V DC.
• Nếu dùng van tay gạt, chỉ cần lắp ống khí và điều chỉnh thủ công.

🔹 Bước 3: Kiểm tra & điều chỉnh áp suất

• Mở nguồn khí nén và điều chỉnh áp suất từ 4 – 6 bar (tùy vào ứng dụng).
• Dùng van tiết lưu để điều chỉnh tốc độ đóng/mở kẹp.

🔹 Bước 4: Kiểm tra hoạt động

• Cấp khí vào để kiểm tra khả năng kẹp chặt.
• Kiểm tra độ kín khí, đảm bảo không có rò rỉ ở các đầu nối.
• Chạy thử nghiệm với tải thực tế để đảm bảo hiệu suất làm việc.

IV. So Sánh Ưu Nhược Điểm Của Các Dòng Xi Lanh Tay Kẹp Khí Nén

Mỗi loại xi lanh tay kẹp khí nén có đặc điểm riêng, phù hợp với từng nhu cầu sử dụng. Dưới đây là bảng so sánh chi tiết ba dòng xi lanh phổ biến: MHC2, MHZ2 và AM10.

1. So sánh chi tiết các dòng xi lanh tay kẹp khí nén

2. Ưu nhược điểm của từng loại xi lanh tay kẹp khí nén

✅ Xi lanh kẹp cắt kéo (MHC2)

✔ Ưu điểm:

• Lực kẹp mạnh, giữ chặt linh kiện nhỏ một cách chính xác.
• Kết cấu chắc chắn, độ bền cao.
• Phù hợp với các ứng dụng cần độ chính xác cao trong ngành cơ khí, điện tử.

❌ Nhược điểm:

• Kích thước nhỏ, không phù hợp để kẹp vật lớn.
• Tốc độ đóng/mở không nhanh bằng AM10.

✅ Xi lanh kẹp ngang (MHZ2)

✔ Ưu điểm:

• Cấu tạo đơn giản, dễ lắp đặt và bảo trì.
• Phù hợp với nhiều ứng dụng công nghiệp.
• Có thể điều chỉnh lực kẹp bằng áp suất khí.

❌ Nhược điểm:

• Lực kẹp không mạnh bằng MHC2.
• Không thích hợp với các vật có hình dạng không đồng đều.

✅ Tay kẹp khí nén AM10

✔ Ưu điểm:

• Hoạt động nhanh, phù hợp với hệ thống băng chuyền tự động.
• Thiết kế nhỏ gọn, dễ dàng tích hợp vào robot.
• Giá thành hợp lý hơn so với các loại xi lanh khác.

❌ Nhược điểm:

• Không điều chỉnh được lực kẹp.
• Độ bền thấp hơn so với MHC2 và MHZ2.
• Không phù hợp để kẹp vật nặng hoặc yêu cầu lực kẹp lớn.

3. Nên chọn loại xi lanh nào?

• Nếu cần độ chính xác cao, lực kẹp mạnh: 👉 Chọn MHC2.
• Nếu cần xi lanh linh hoạt, đa dụng, dễ tích hợp: 👉 Chọn MHZ2.
• Nếu cần xi lanh tốc độ cao, dùng cho băng chuyền: 👉 Chọn AM10.

V. Lưu Ý Khi Chọn Mua Và Bảo Trì Xi Lanh Tay Kẹp Khí Nén

1. Tiêu chí quan trọng khi chọn mua xi lanh tay kẹp khí nén

Trước khi mua xi lanh tay kẹp khí nén, bạn cần xác định rõ nhu cầu sử dụng để chọn sản phẩm phù hợp nhất. Dưới đây là những tiêu chí quan trọng:

✅ 1.1. Lực kẹp & tải trọng làm việc

• Xác định trọng lượng vật thể cần kẹp để chọn xi lanh có lực kẹp phù hợp.
• Ví dụ: MHC2 phù hợp với linh kiện nhỏ, MHZ2 dùng cho chi tiết trung bình, AM10 dành cho các sản phẩm nhẹ, cần tốc độ cao.

✅ 1.2. Kích thước và hành trình kẹp

• Chọn kích thước má kẹp phù hợp với kích thước vật cần kẹp.
• Hành trình kẹp dài hay ngắn tùy theo yêu cầu công việc.

✅ 1.3. Loại xi lanh & ứng dụng thực tế

• MHC2 (kẹp cắt kéo): Dùng cho ngành điện tử, cơ khí chính xác.
• MHZ2 (kẹp ngang): Dùng trong công nghiệp lắp ráp, tự động hóa.
• AM10 (tay kẹp khí nén): Tốc độ cao, thích hợp cho băng chuyền, đóng gói sản phẩm.

✅ 1.4. Áp suất làm việc & loại khí nén

• Xi lanh hoạt động tốt trong khoảng 4 – 6 bar.
• Sử dụng khí nén sạch, khô để đảm bảo tuổi thọ xi lanh.

✅ 1.5. Chất liệu và độ bền

• Nên chọn xi lanh làm từ inox, hợp kim nhôm hoặc đồng thau để đảm bảo độ bền.
• Môi trường làm việc khắc nghiệt (bụi bẩn, hóa chất) cần xi lanh có lớp phủ chống ăn mòn.

2. Hướng dẫn bảo trì xi lanh tay kẹp khí nén

Bảo trì đúng cách giúp xi lanh hoạt động ổn định và kéo dài tuổi thọ.

🔹 2.1. Kiểm tra & vệ sinh định kỳ

• Vệ sinh bề mặt xi lanh để tránh bụi bẩn làm kẹt má kẹp.
• Kiểm tra đường ống dẫn khí để phát hiện rò rỉ.

🔹 2.2. Kiểm tra hệ thống khí nén

• Dùng bộ lọc khí để loại bỏ nước và tạp chất trong khí nén.
• Kiểm tra van điều khiển, ống dẫn khí để đảm bảo cung cấp khí ổn định.

🔹 2.3. Điều chỉnh van tiết lưu để tối ưu tốc độ kẹp

• Siết van tiết lưu nếu muốn xi lanh hoạt động chậm hơn.
• Mở van tiết lưu nếu cần tăng tốc độ kẹp.

🔹 2.4. Bôi trơn định kỳ

• Dùng dầu bôi trơn chuyên dụng để giảm ma sát giữa các bộ phận bên trong xi lanh.

3. Những lỗi thường gặp & cách khắc phục

VI. Tổng Kết Về Xi Lanh Tay Kẹp Khí Nén

1. Tóm tắt nội dung chính

Xi lanh tay kẹp khí nén là một giải pháp hiệu quả trong tự động hóa công nghiệp, giúp tăng năng suất, giảm chi phí nhân công và đảm bảo độ chính xác cao trong quá trình sản xuất. Bài viết đã giúp bạn hiểu rõ:

✅ Phân loại xi lanh tay kẹp khí nén: MHC2 (kẹp cắt kéo), MHZ2 (kẹp ngang), AM10 (tay kẹp tốc độ cao).
✅ Nguyên lý hoạt động & cách lắp đặt: Sử dụng khí nén để đóng/mở má kẹp, có thể điều chỉnh tốc độ bằng van tiết lưu.
✅ So sánh ưu nhược điểm: Lực kẹp, tốc độ, ứng dụng thực tế của từng dòng xi lanh.
✅ Lưu ý khi chọn mua & bảo trì: Cách lựa chọn xi lanh phù hợp và bảo trì đúng cách để đảm bảo tuổi thọ lâu dài.

2. Tại sao nên chọn sản phẩm của Khải Lợi ?

🔹 Chất lượng cao – Sản phẩm nhập khẩu chính hãng, độ bền vượt trội.
🔹 Tư vấn chuyên sâu – Đội ngũ kỹ thuật giàu kinh nghiệm, hỗ trợ tận tình.
🔹 Gia công theo yêu cầu – Đáp ứng mọi nhu cầu về kích thước, chất liệu (inox, đồng thau, nhôm).
🔹 Thời gian giao hàng nhanh – Nhập khẩu từ 15 – 30 ngày, gia công theo mẫu chỉ từ 2 – 14 ngày.

📞 Liên hệ ngay để được tư vấn & đặt hàng:
📲 Zalo Khải Lợi: 0797.975.838
🌐Website: https://khailoi.com
▶ YouTube: @khailoiautomation
📱 TikTok: @khailoi383
📦 Giao hàng toàn quốc – Báo giá nhanh chóng !

3. Đừng bỏ lỡ các thông tin hữu ích !

📌 Like, Share & Đăng ký kênh 🔔 để nhận thêm nhiều kiến thức về khí nén, thủy lực & tự động hóa!

VII. Câu Hỏi Thường Gặp (FAQ)

1. Xi lanh tay kẹp khí nén có thể kẹp vật nặng không ?

🔹 Tùy vào loại xi lanh mà lực kẹp sẽ khác nhau. Nếu cần kẹp vật nặng, bạn nên chọn xi lanh có đường kính lớn (ví dụ: MHZ2-32, MHC2-25). Ngoài ra, cần điều chỉnh áp suất khí nén phù hợp để đảm bảo lực kẹp tối đa.

2. Xi lanh tay kẹp có thể hoạt động liên tục không ?

🔹 Có, nhưng để đảm bảo tuổi thọ xi lanh, cần kiểm tra hệ thống khí nén định kỳ, bôi trơn đúng cách và tránh làm việc trong môi trường có bụi bẩn hoặc ẩm ướt quá mức.

3. Làm sao để điều chỉnh lực kẹp của xi lanh khí nén ?

🔹 Lực kẹp có thể điều chỉnh bằng cách thay đổi áp suất khí nén (thường từ 4 – 6 bar). Một số dòng như MHC2, MHZ2 có thể kết hợp van tiết lưu để điều chỉnh tốc độ đóng/mở xi lanh.

4. Có thể sử dụng xi lanh tay kẹp khí nén trong môi trường nhiều bụi không ?

🔹 Được, nhưng bạn cần lắp bộ lọc khí để tránh bụi bẩn bám vào xi lanh, làm giảm hiệu suất và tuổi thọ thiết bị. Nếu làm việc trong môi trường quá khắc nghiệt, nên chọn xi lanh có lớp phủ chống ăn mòn.

5. Xi lanh kẹp khí nén có thể dùng với robot công nghiệp không ?

🔹 Hoàn toàn được! Hầu hết các dòng MHC2, MHZ2, AM10 đều có thể tích hợp vào cánh tay robot để thực hiện các thao tác gắp thả, lắp ráp tự động.

6. Khi nào cần thay thế xi lanh tay kẹp ?

🔹 Bạn nên thay thế nếu:

• Xi lanh bị rò rỉ khí nghiêm trọng dù đã kiểm tra ống dẫn khí.
• Lực kẹp yếu dần dù áp suất khí vẫn ổn định.
• Má kẹp mòn, cong vênh hoặc hư hỏng do sử dụng lâu ngày.
