“Xi Lanh Thủy Lực Piston 130 Đẩy Được Bao Nhiêu Tấn? Công Thức Tính Xi Lanh Thủy Lực” – Khám Phá Sức Mạnh Ẩn Giấu

Trong thế giới cơ khí và tự động hóa, xi lanh thủy lực đóng vai trò then chốt, là trái tim của nhiều hệ thống máy móc nặng. Tuy nhiên, việc hiểu rõ cấu tạo, nguyên lý hoạt động và đặc biệt là khả năng tạo ra lực của chúng không phải lúc nào cũng đơn giản. Video “Xi Lanh Thủy Lực Piston 130 Đẩy Được Bao Nhiêu Tấn? Công Thức Tính Xi Lanh Thủy Lực” từ kênh Khải Lợi Automation đã mang đến một cái nhìn sâu sắc và cực kỳ thực tế về chủ đề này, đặc biệt tập trung vào một xi lanh piston 180mm. Mặc dù tiêu đề video đề cập đến piston 130mm, nội dung chính lại đi sâu vào việc phân tích và tính toán cho một mẫu xi lanh với piston 180mm, áp suất 210 bar – một ví dụ minh họa sống động cho các kỹ sư và thợ máy.

Giới Thiệu Chung Về Xi Lanh Thủy Lực Được Review

Video mở đầu bằng việc giới thiệu một xi lanh thủy lực đặt hàng theo bản vẽ của khách, nổi bật với piston 180mm và khả năng chịu áp suất tối đa lên tới 210 kg/cm². Đây không chỉ là một sản phẩm tiêu chuẩn mà là một giải pháp tùy chỉnh, thể hiện khả năng gia công linh hoạt của Khải Lợi Automation. Người xem được dẫn dắt qua một hành trình khám phá tổng quan về xi lanh, từ hình dáng bên ngoài đến những chi tiết cấu tạo ẩn sâu bên trong. Mục tiêu chính của video là không chỉ review sản phẩm mà còn giải đáp câu hỏi lớn: liệu một xi lanh với piston 180mm và áp suất 210 kg/cm² có thể tạo ra lực đẩy bao nhiêu tấn? Câu hỏi này được đặt ra ngay từ đầu để kích thích sự tò mò và giữ chân người xem.

Xem thêm sản phẩm Thuỷ Lực tại đây

Cấu Tạo Chi Tiết Của Xi Lanh Thủy Lực Piston 180mm

Phần hấp dẫn nhất của video là khi người dẫn chương trình đi sâu vào phân tích cấu tạo của xi lanh. Điều này đặc biệt hữu ích cho những ai muốn hiểu rõ hơn về các bộ phận cấu thành và cách chúng hoạt động cùng nhau để tạo nên một hệ thống thủy lực mạnh mẽ và bền bỉ.

Thân Xi Lanh Thủy Lực và Các Đầu Cấp Dầu

Xi lanh được giới thiệu là dạng xi lanh thủy lực kiểu cần, với mặt dưới được hàn kín và chỉ có duy nhất một đầu cấp dầu. Điều này cho thấy thiết kế được tối ưu hóa cho một số ứng dụng cụ thể. Ngược lại, mặt trên cũng được hàn cố định mặt bích, cho thấy sự chắc chắn và tính toàn vẹn của cấu trúc. Việc thay thế phớt bên trong yêu cầu phải tháo bốn lỗ đặc biệt, một chi tiết nhỏ nhưng quan trọng, thể hiện sự tinh tế trong thiết kế để đảm bảo khả năng bảo trì.

Xi lanh này có hai đầu cấp dầu – một đầu trên và một đầu dưới. Đây là thiết kế tiêu chuẩn cho xi lanh tác động kép, cho phép dầu vào ra để đẩy piston đi ra và thu về. Ren ở đầu nối là ren D27, trong khi phần ty có đường kính C90. Đặc biệt, phần ren tiện ở đầu ty được gia công theo yêu cầu khách hàng với kích thước ren 80, kèm sẵn đầu vặn, giúp người dùng dễ dàng lắp đặt mà không cần gia công thêm.

Piston và Ty Xi Lanh Thủy Lực

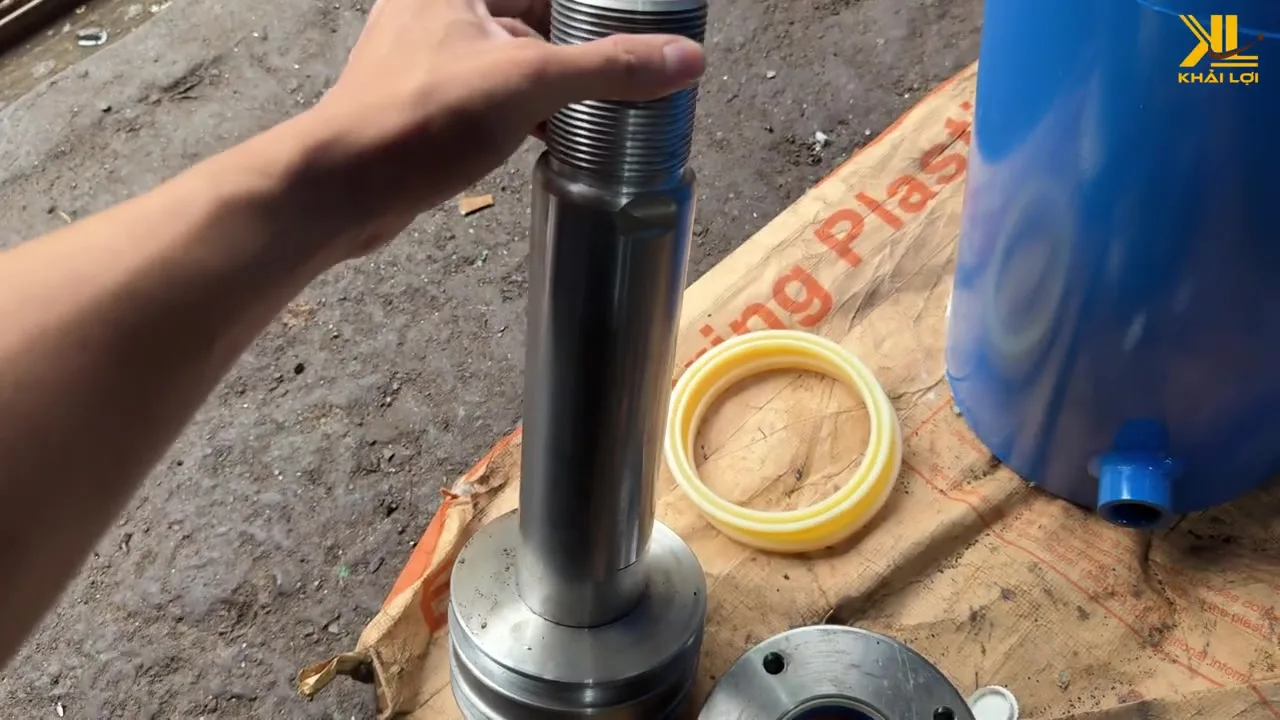

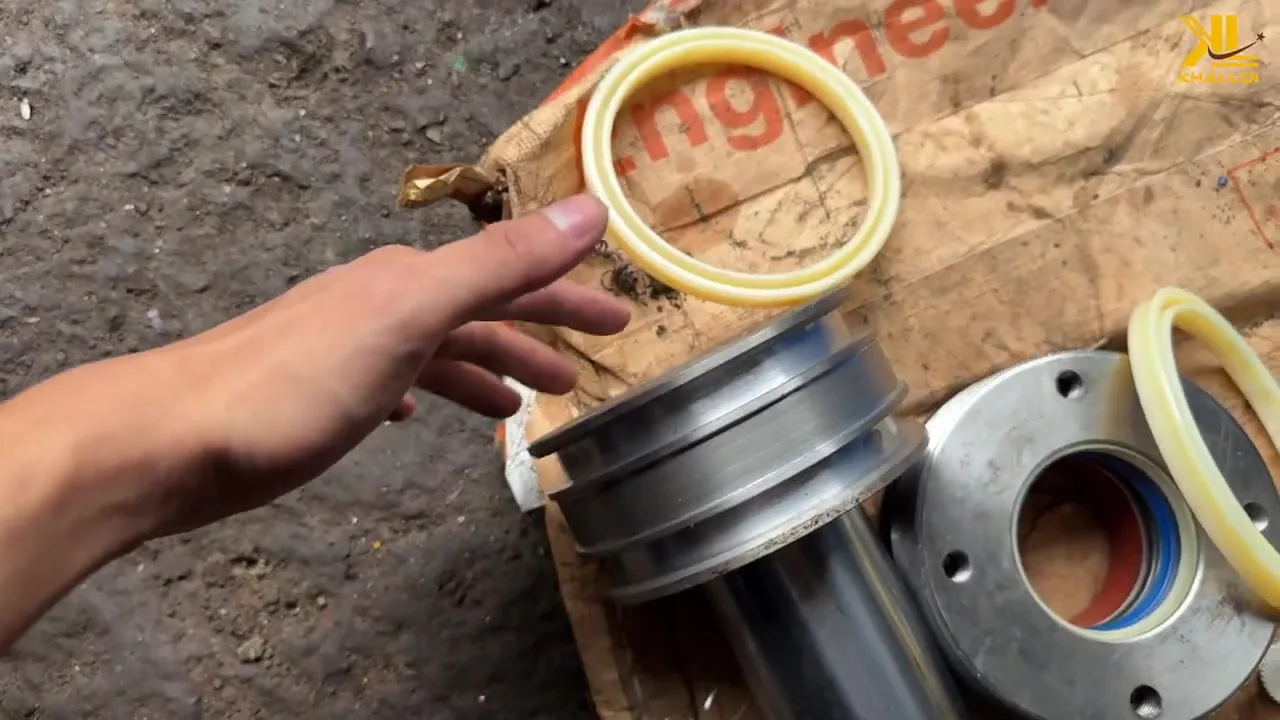

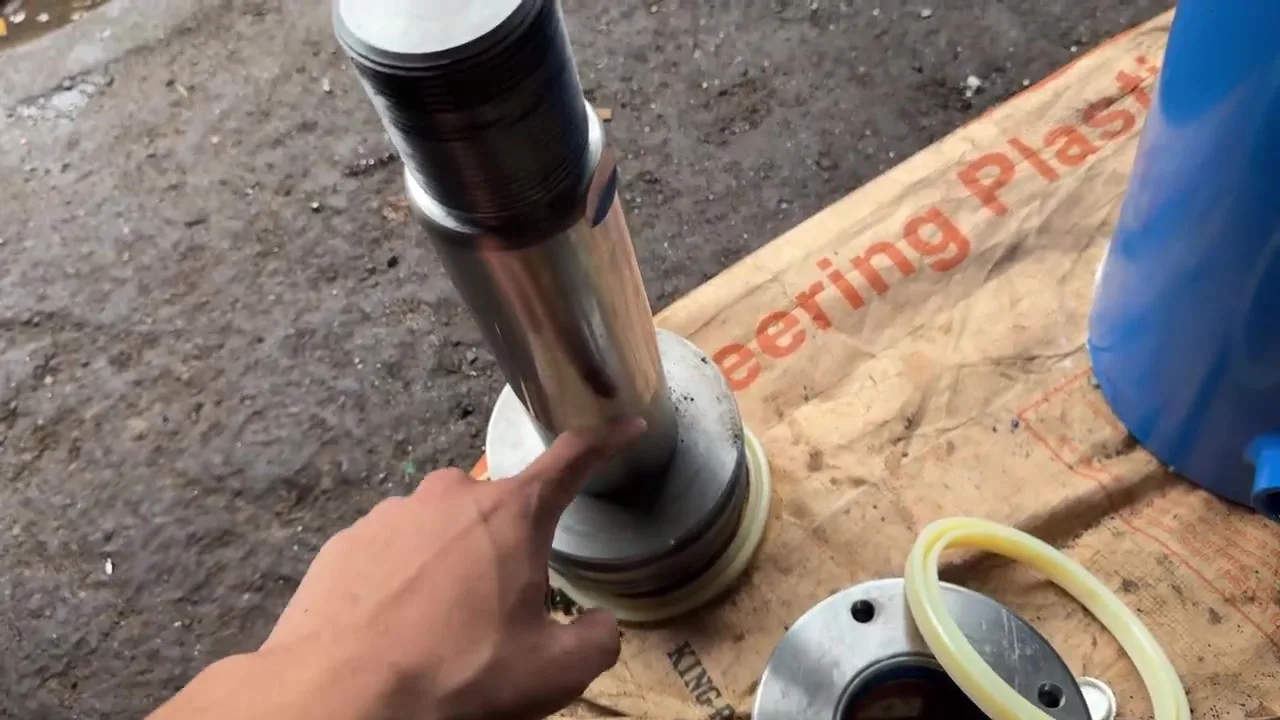

Piston là trái tim của xi lanh, và trong trường hợp này là piston 180mm. Video giải thích rằng phần thân piston được tiện ren và kết nối với phần ty thông qua ren bên trong. Điều này cho phép tháo rời để bảo trì hoặc thay thế. Piston được trang bị các phớt dưới và phớt trên. Người dẫn chương trình cũng giới thiệu về các loại phớt, đặc biệt là phớt chữ U và phớt chữ C, và hướng dẫn cách lắp đặt đúng cách để đảm bảo kín dầu. Phớt chữ U cần được lắp với rãnh U hướng xuống dưới để khi dầu vào, nó sẽ đẩy phớt nở ra, ép sát vào thành xi lanh, tạo độ kín tối ưu.

Một chi tiết quan trọng khác được nhắc đến là miếng dẫn hướng bên trong piston (dù không có sẵn để trưng bày). Miếng này đóng vai trò cực kỳ quan trọng trong việc giúp piston di chuyển thẳng, ổn định và chống mài mòn, kéo dài tuổi thọ của xi lanh.

Các Phớt Chặn Bụi và Giữ Kín Dầu

Phần nắp vặn phía trên của xi lanh không chỉ đơn thuần là một bộ phận cố định mà còn tích hợp các phớt chặn bụi. Khi thanh ty di chuyển ra ngoài, các phớt này sẽ gạt sạch bụi bẩn bám trên bề mặt ty, ngăn không cho bụi lọt vào bên trong xi lanh, bảo vệ các bộ phận bên trong khỏi hư hại. Bên cạnh đó, các phớt đen bên trong đảm bảo dầu không bị rò rỉ ra ngoài, duy trì hiệu suất làm việc của hệ thống.

Một điểm thú vị khác là hai lỗ lõm trên thanh ty. Đây là chi tiết nhỏ nhưng rất hữu ích, được thiết kế để đưa chìa hoặc dụng cụ siết vào, giúp cố định và vặn piston với ty một cách chắc chắn. Nếu bề mặt ty trơn nhẵn, việc siết chặt piston sẽ trở nên khó khăn.

Lực Đẩy và Lực Kéo: Sự Khác Biệt Quan Trọng

Video đã phân tích một điểm cực kỳ quan trọng trong thiết kế và vận hành xi lanh thủy lực: sự khác biệt giữa lực đẩy và lực kéo về. Đây là kiến thức cơ bản mà mọi kỹ thuật viên cần nắm vững:

* Lực đẩy mạnh hơn lực kéo: Khi dầu được cấp vào để đẩy piston đi ra, diện tích mặt piston tiếp xúc với dầu là toàn phần, không bị cản trở. Điều này tạo ra một lực đẩy lớn. Ngược lại, khi dầu được cấp vào để kéo piston về, phần ty xi lanh đã chiếm mất một phần diện tích của mặt piston. Do đó, diện tích tiếp xúc hiệu dụng của dầu với piston bị giảm, dẫn đến lực kéo về yếu hơn đáng kể.

* Tốc độ đẩy chậm hơn, tốc độ kéo về nhanh hơn: Tốc độ di chuyển của piston cũng ngược lại so với lực. Khi đẩy ra, do diện tích lớn và lượng dầu cần để di chuyển một đoạn đường nhất định nhiều hơn, tốc độ sẽ chậm hơn. Khi kéo về, diện tích tiếp xúc nhỏ hơn, lượng dầu cần ít hơn cho cùng một quãng đường, nên tốc độ kéo về sẽ nhanh hơn.

Công Thức Tính Lực Đẩy Xi Lanh Thủy Lực (F=P x A)

Phần trọng tâm của video là việc áp dụng công thức tính lực đẩy xi lanh thủy lực. Đây là kiến thức nền tảng và cực kỳ quan trọng:

F = P x A

Trong đó:

* F là lực đẩy (ký hiệu bằng kilogram lực – kgf, hoặc Newton – N, hoặc tấn).

* P là áp suất dầu (thường tính bằng kg/cm² hoặc bar).

* A là diện tích bề mặt piston (tính bằng cm²).

Với ví dụ cụ thể trong video: piston 180mm và áp suất dầu 210 kg/cm².

1. Tính diện tích piston (A): Đường kính piston là 180mm, tức là 18cm. Bán kính là 9cm.

A = π r² = π (9 cm)² ≈ 254.47 cm² (video làm tròn khoảng 250 cm²).

2. Tính lực đẩy (F):

F = P x A = 210 kg/cm² x 254.47 cm² ≈ 53438.7 kgf.

Chuyển đổi sang tấn (1 tấn = 1000 kg): 53438.7 kgf ≈ 53.4 tấn.

Người dẫn chương trình đã làm tròn kết quả này thành khoảng 50 tấn, một con số ấn tượng cho thấy sức mạnh của xi lanh thủy lực này.

Tiện Ích Từ Khai Lợi Automation: Công Cụ Tính Toán Nhanh Online

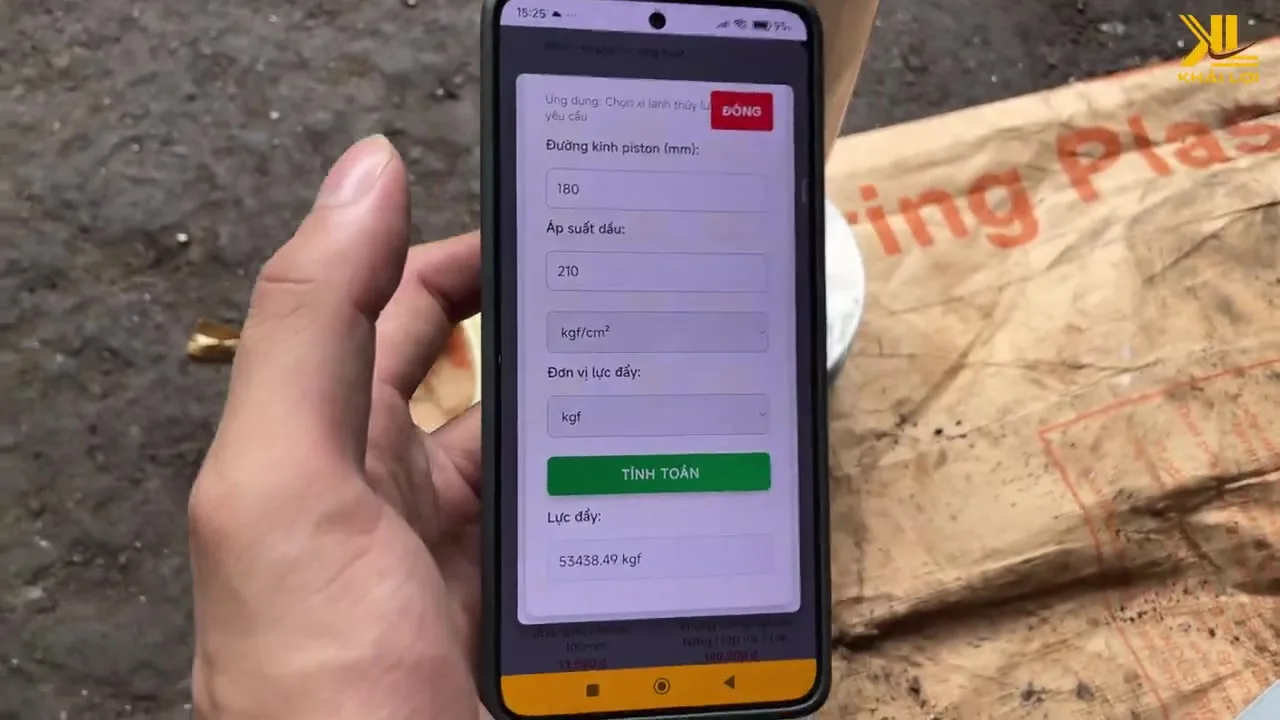

Một điểm cộng lớn của video là việc giới thiệu công cụ tính toán lực đẩy xi lanh thủy lực trực tuyến trên website khailoi.com. Đây là một tài nguyên vô giá cho các kỹ sư và thợ máy, giúp họ tiết kiệm thời gian và đảm bảo độ chính xác trong công việc. Thay vì phải nhớ công thức và tự tính toán thủ công, người dùng chỉ cần nhập đường kính piston (ví dụ 180mm) và áp suất dầu (ví dụ 210 kg/cm²) vào công cụ, và kết quả lực đẩy (53 tấn) sẽ được hiển thị ngay lập tức. Website này còn cung cấp nhiều công cụ tính toán khác liên quan đến khí nén, thủy lực, điện, mô-tơ, v.v., làm cho nó trở thành một trung tâm kiến thức và tiện ích toàn diện cho ngành kỹ thuật.

Dịch Vụ Gia Công Xi Lanh Theo Yêu Cầu của Khải Lợi Automation

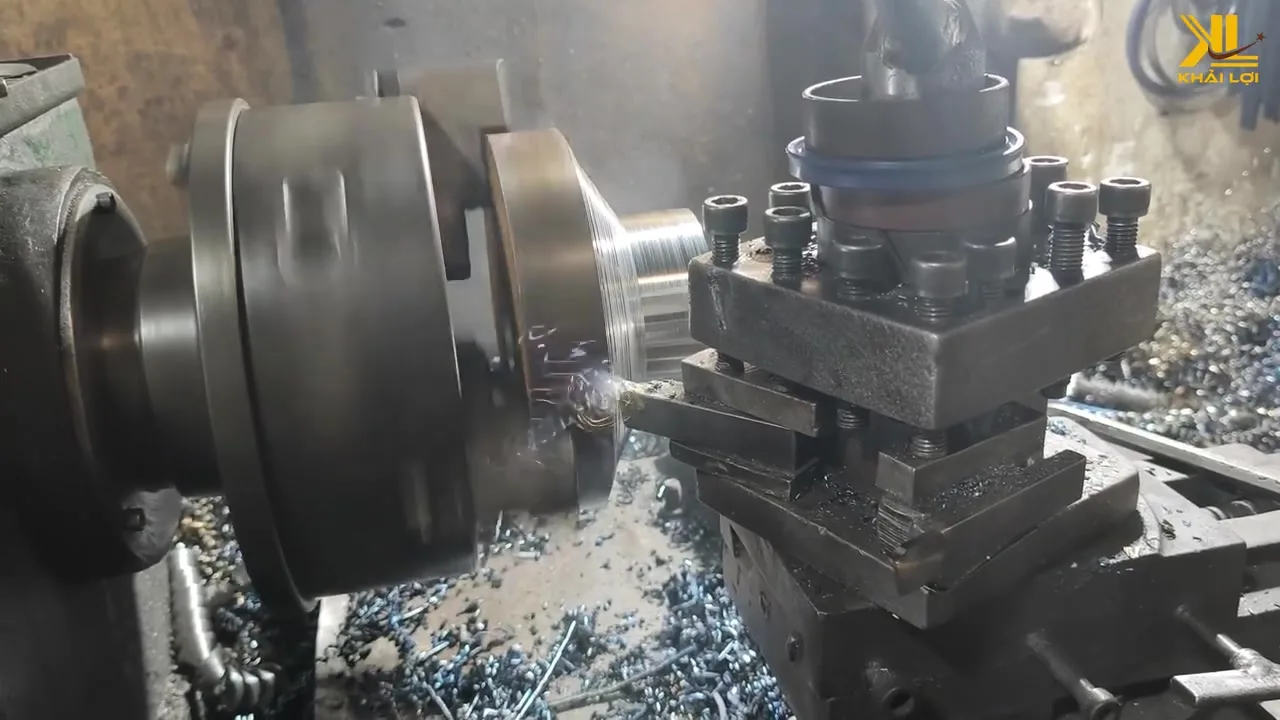

Video cũng nhấn mạnh khả năng của Khải Lợi Automation trong việc gia công xi lanh thủy lực theo yêu cầu khách hàng. Đối với các ứng dụng đặc biệt hoặc để thay thế các xi lanh trên máy móc hiện có, việc có một bản vẽ chi tiết là bắt buộc để đảm bảo kích thước hành trình, mặt bích, lỗ gá… phù hợp chính xác. Điều này khẳng định sự chuyên nghiệp và linh hoạt của Khải Lợi trong việc đáp ứng nhu cầu đa dạng của thị trường. Ngoài ra, Khải Lợi cũng cung cấp các dòng xi lanh tiêu chuẩn như HB, MB có sẵn, phục vụ cho các nhu cầu thông thường.

Câu Hỏi Thường Gặp (FAQs)

1. Tại sao xi lanh thủy lực lại có lực đẩy mạnh hơn lực kéo về?

Lực đẩy mạnh hơn vì khi đẩy ra, diện tích bề mặt piston tiếp xúc với dầu là toàn bộ, không bị cản bởi ty xi lanh. Khi kéo về, ty xi lanh chiếm một phần diện tích, làm giảm diện tích tiếp xúc hiệu dụng của dầu với piston, dẫn đến lực kéo yếu hơn.

2. Công thức tính lực đẩy xi lanh thủy lực là gì?

Công thức cơ bản là F = P x A, trong đó F là lực đẩy, P là áp suất dầu, và A là diện tích bề mặt piston.

3. Piston 180mm với áp suất 210 bar đẩy được bao nhiêu tấn?

Với piston 180mm và áp suất 210 kg/cm² (tương đương 210 bar), lực đẩy ước tính khoảng 53 tấn.

4. Phớt chữ U trong xi lanh thủy lực có tác dụng gì và lắp đặt như thế nào?

Phớt chữ U giúp giữ kín dầu. Khi lắp đặt, rãnh chữ U phải hướng xuống dưới để khi dầu vào, áp suất sẽ đẩy phớt nở ra, ép sát vào thành xi lanh, tạo độ kín tối ưu.

5. Website khailoi.com có những công cụ tính toán nào khác ngoài tính lực đẩy xi lanh?

Ngoài công cụ tính lực đẩy xi lanh thủy lực, khailoi.com còn cung cấp các công cụ tính toán liên quan đến khí nén, điện, mô-tơ, thể tích dầu, công suất bơm và nhiều tiện ích kỹ thuật khác.

6. Khi nào cần đặt gia công xi lanh thủy lực theo bản vẽ?

Bạn cần đặt gia công xi lanh theo bản vẽ khi cần thay thế xi lanh trên máy móc hiện có hoặc cho các ứng dụng đặc biệt đòi hỏi kích thước, hành trình, mặt bích và lỗ gá chính xác để đảm bảo lắp vừa và hoạt động hiệu quả.

Kết Luận

Video của Khải Lợi Automation đã cung cấp một cái nhìn toàn diện và thực tế về xi lanh thủy lực piston 180mm, từ cấu tạo chi tiết đến nguyên lý hoạt động và cách tính toán lực đẩy. Đây là một tài liệu hữu ích không chỉ cho những người đang tìm hiểu về thủy lực mà còn cho các kỹ sư và thợ máy cần kiến thức thực tiễn. Với sự kết hợp giữa kiến thức chuyên môn sâu rộng và các công cụ hỗ trợ tiện lợi như website khailoi.com, kênh Khải Lợi Automation đã khẳng định vị thế là một nguồn tài nguyên đáng tin cậy trong ngành. Đừng quên ghé thăm website và kênh của Khải Lợi Automation để cập nhật thêm nhiều mẹo kỹ thuật hay và các công cụ hữu ích khác!
