Xi lanh vuông Airtac SDAD 63×15 – Vì sao SDAD khác SDA?

Bạn đang tìm kiếm thông tin chi tiết về các loại xi lanh khí nén, đặc biệt là dòng xi lanh vuông của thương hiệu Airtac? Bạn băn khoăn không biết xi lanh SDAD với hai đầu ty có gì khác biệt so với dòng SDA truyền thống? Video này sẽ giải đáp tất cả những thắc mắc đó và mang đến cho bạn cái nhìn sâu sắc về ưu điểm, nguyên lý hoạt động cũng như cách ứng dụng hiệu quả của xi lanh SDAD Airtac. Hãy cùng Khải Lợi Automation khám phá ngay dòng xi lanh đặc biệt này để tối ưu hóa hệ thống tự động hóa của bạn!

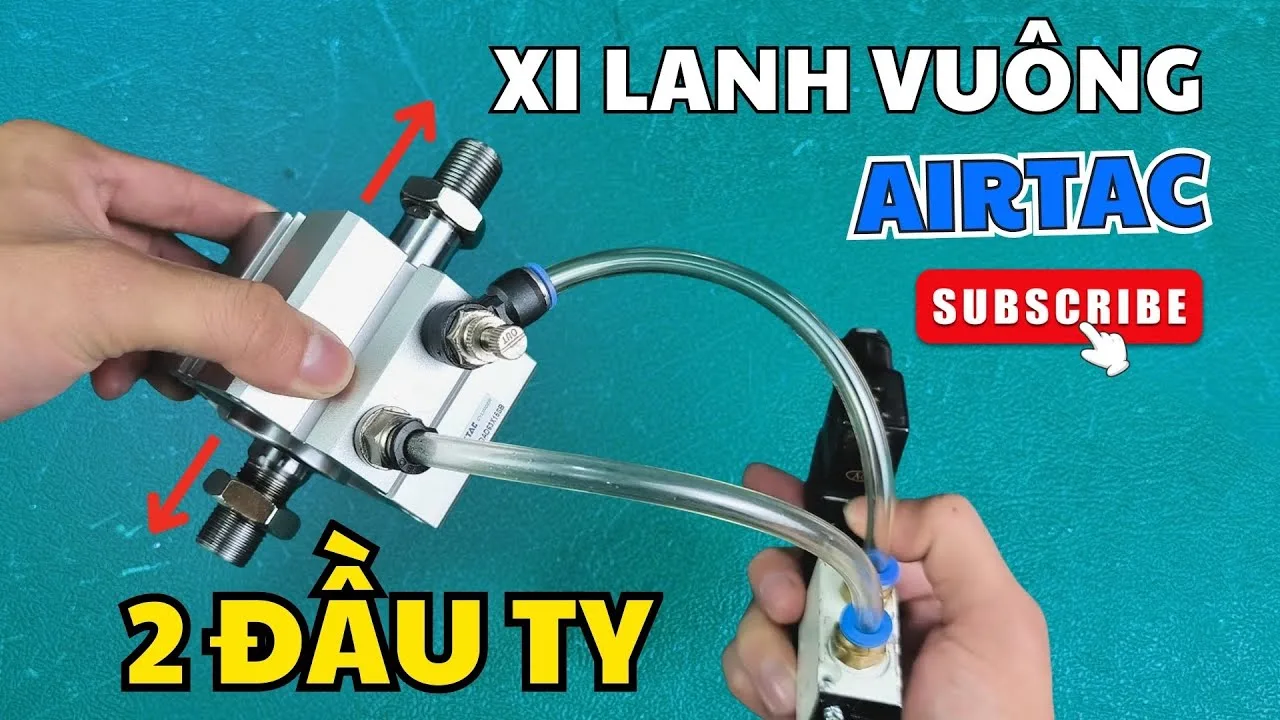

Khám phá xi lanh khí nén Airtac SDAD với thiết kế hai đầu ty độc đáo, khác biệt so với dòng SDA truyền thống, tối ưu cho tự động hóa.

Giới Thiệu Về Xi Lanh Khí Nén Airtac SDA và SDAD

Trong thế giới tự động hóa công nghiệp, xi lanh khí nén đóng vai trò là bộ phận truyền động cơ bản, chuyển đổi năng lượng từ khí nén thành lực cơ học. Hôm nay, chúng ta sẽ đi sâu vào dòng xi lanh vuông của thương hiệu Airtac, một trong những nhà cung cấp thiết bị khí nén hàng đầu.

• Xi Lanh SDA Airtac: Đây là dòng xi lanh vuông tiêu chuẩn, nổi bật với thiết kế nhỏ gọn và hiệu suất ổn định. Đúng như tên gọi, dòng SDA thường có một đầu ty. Chúng là lựa chọn phổ biến cho các ứng dụng chuyển động đơn giản, yêu cầu độ chính xác và tin cậy.
• Xi Lanh SDAD Airtac: Khác biệt với SDA, dòng SDAD cũng là xi lanh vuông nhưng được trang bị ty ở cả hai đầu. Thiết kế đặc biệt này cho phép xi lanh thực hiện chuyển động hai chiều một cách cân bằng và đồng bộ, hoặc cho phép kết nối cơ cấu làm việc ở cả hai phía của piston. Đây là điểm mấu chốt giúp SDAD trở nên linh hoạt và phù hợp với nhiều ứng dụng phức tạp hơn.
• Sự Khác Biệt Cốt Lõi: Điểm phân biệt rõ ràng nhất giữa SDA và SDAD chính là số lượng ty (đầu cần). SDA có một ty, trong khi SDAD có hai ty ở hai đầu đối diện nhau. Điều này dẫn đến sự khác biệt về nguyên lý hoạt động và phạm vi ứng dụng.
• Xi Lanh SDAJ Airtac: Ngoài ra, Airtac còn có dòng SDAJ, cho phép tinh chỉnh hành trình. Đây là một tùy chọn nâng cao cho những ứng dụng cần độ chính xác về hành trình tuyệt đối. Tuy nhiên, trong video này, chúng ta sẽ tập trung chủ yếu vào dòng SDAD.

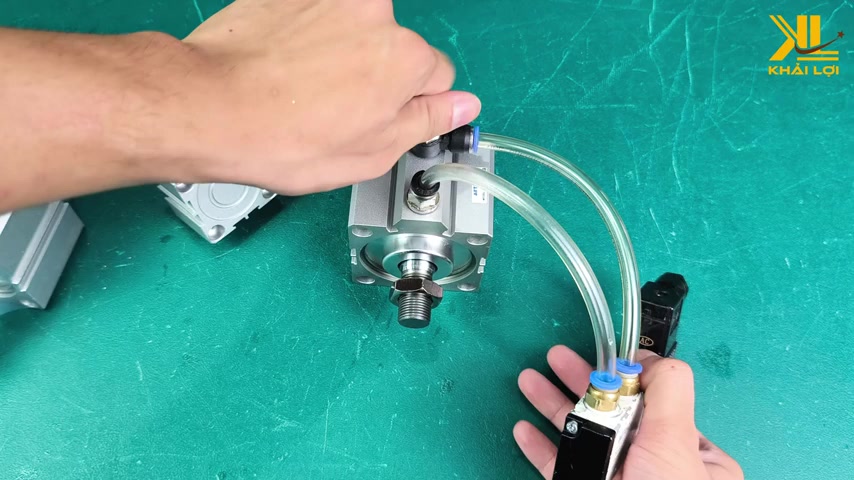

Hình ảnh minh họa sự khác biệt giữa xi lanh Airtac SDA (một ty) và SDAD (hai ty) trong ứng dụng khí nén công nghiệp.

Đánh Giá Chi Tiết Xi Lanh Airtac SDAD 63×15: Nguyên Lý Hoạt Động & Lắp Đặt

Chúng ta sẽ cùng xem xét một mẫu cụ thể: Xi lanh Airtac SDAD với thông số 63×15.

• Thông Số Kỹ Thuật:
• Đường Kính Piston (63mm): Con số 63 cho biết đường kính bên trong của xi lanh, hay còn gọi là đường kính piston. Đường kính lớn hơn đồng nghĩa với việc xi lanh có khả năng tạo ra lực đẩy và lực kéo lớn hơn, phù hợp cho các ứng dụng cần sức mạnh.
• Hành Trình (15mm): Con số 15 là hành trình của piston, tức là khoảng cách tối đa mà piston có thể di chuyển. Hành trình 15mm là khá ngắn, lý tưởng cho các không gian làm việc hẹp hoặc các ứng dụng như ép, kẹp, gá đặt mà không yêu cầu di chuyển quá xa.
• Nguyên Lý Hoạt Động (Thiết Kế 2 Ty):
• Xi lanh SDAD có cấu tạo gồm một piston nằm trong thân xi lanh và hai đầu ty nối với piston, nhô ra ở hai phía.
• Khi khí nén được cấp vào một khoang (ví dụ: khoang A), nó sẽ đẩy piston về phía đối diện, làm ty bên này thụt vào và ty bên kia thò ra. Ngược lại, khi khí nén được cấp vào khoang B, piston sẽ di chuyển theo hướng ngược lại.
• Với hai đầu ty, lực đẩy và lực kéo có thể được đồng bộ hóa. Khi một đầu ty đang đẩy ra, đầu ty còn lại sẽ kéo vào với lực tương đương (lý tưởng). Điều này rất hữu ích cho các ứng dụng cần chuyển động hai chiều ổn định, cân bằng hoặc khi cần gắn các cơ cấu phức tạp ở cả hai phía của xi lanh.
• Các mặt bích ở hai đầu xi lanh là mặt bích rời, được giữ cố định bằng khoen khóa, tạo sự chắc chắn và dễ dàng trong việc lắp đặt.
• Lắp Đặt và Kết Nối:
• Xi lanh SDAD có các lỗ ren ở hai đầu ty (ví dụ: ren 13 cho piston 63mm) để kết nối với cơ cấu chấp hành. Người dùng có thể bắt thêm các bộ phận như đầu đẩy, đầu kẹp, hoặc các cơ cấu truyền động khác tùy theo ứng dụng.
• Bên cạnh đó, xi lanh cũng có các lỗ ren ở hai mặt bích để dễ dàng cố định xi lanh vào khung máy hoặc hệ thống.
• Việc kết nối khí nén thường thông qua các cổng cấp khí trên thân xi lanh, sử dụng van điều khiển (như van 5/2) để đảo chiều dòng khí, điều khiển chuyển động của piston.

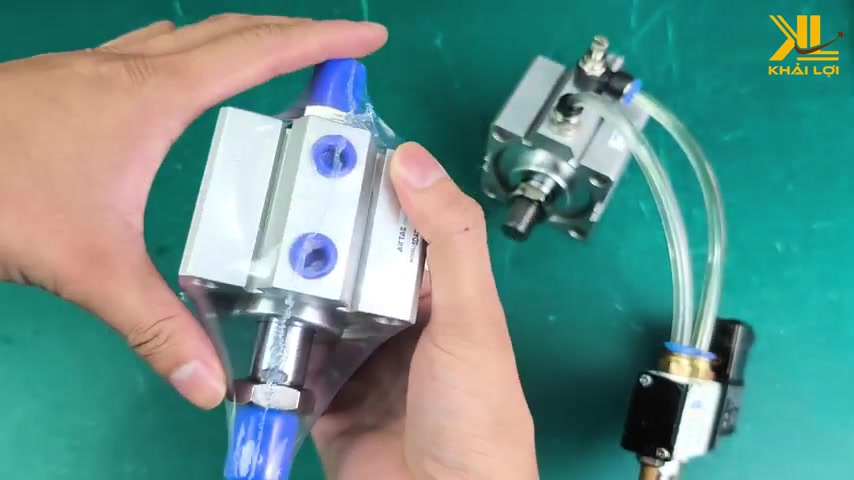

Cấu tạo và nguyên lý hoạt động chi tiết của xi lanh Airtac SDAD 63×15, thể hiện thiết kế hai đầu ty và cách thức lắp đặt.

Ưu Điểm và Ứng Dụng Thực Tế Của Xi Lanh Airtac SDAD

Xi lanh Airtac SDAD mang lại nhiều lợi ích vượt trội cho các ứng dụng công nghiệp.

• Ưu Điểm Nổi Bật:
• Đồng Bộ Lực Kéo và Đẩy: Với hai đầu ty, xi lanh SDAD đảm bảo lực kéo và lực đẩy gần như bằng nhau, tạo ra sự ổn định và dự đoán được trong chuyển động. Điều này quan trọng cho các máy móc đòi hỏi sự chính xác cao.
• Linh Hoạt Trong Lắp Đặt: Khả năng kết nối cơ cấu ở cả hai đầu ty giúp người dùng dễ dàng thiết kế và tích hợp xi lanh vào các cấu trúc phức tạp, tối ưu hóa không gian và chức năng.
• Độ Bền và Tin Cậy: Thương hiệu Airtac nổi tiếng với chất lượng sản phẩm. Xi lanh SDAD, với cấu trúc chắc chắn và vật liệu cao cấp, mang lại độ bền bỉ, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Hoạt Động Êm Ái: Khi được lắp đặt và điều chỉnh đúng cách, xi lanh hoạt động rất êm ái, giảm thiểu tiếng ồn và rung động trong quá trình vận hành.
• Điều Chỉnh Tốc Độ Dễ Dàng: Thông qua việc sử dụng van tiết lưu, người dùng có thể dễ dàng điều chỉnh tốc độ di chuyển của xi lanh, làm cho nó chạy nhanh hơn hoặc chậm lại tùy theo yêu cầu của ứng dụng. Đây là một tính năng quan trọng để tối ưu hiệu suất và đảm bảo an toàn.
• Ứng Dụng Thực Tế:
• Kẹp và Gá Đặt: Thiết kế hai đầu ty rất lý tưởng cho các cơ cấu kẹp hoặc gá đặt hai chiều, đảm bảo vật liệu được giữ chắc chắn.
• Ép và Đấm: Với lực đẩy lớn (tùy thuộc vào đường kính piston) và hành trình ngắn, SDAD có thể được sử dụng trong các ứng dụng ép các chi tiết nhỏ hoặc đấm lỗ.
• Đảo Chiều và Đẩy: Trong các hệ thống băng tải hoặc dây chuyền sản xuất, SDAD có thể được dùng để đẩy sản phẩm, chuyển hướng hoặc đảo chiều di chuyển.
• Kết Hợp Cơ Cấu Phức Tạp: Khi cần điều khiển đồng thời hai bộ phận hoặc cần lực tác động từ hai phía, xi lanh SDAD là một giải pháp hiệu quả.

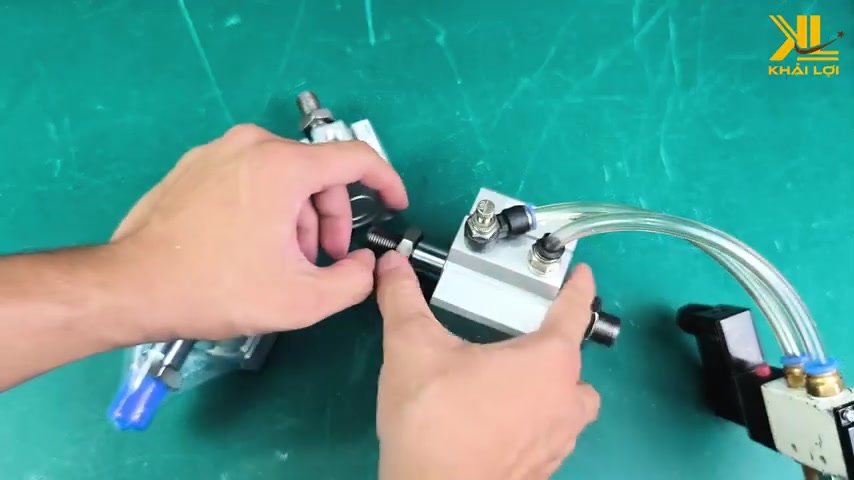

Các ưu điểm vượt trội và ứng dụng thực tế của xi lanh Airtac SDAD trong các hệ thống kẹp, ép và điều khiển chuyển động.

Lưu Ý Khi Chọn Mua Xi Lanh Airtac SDAD và Địa Chỉ Uy Tín

Việc lựa chọn đúng loại xi lanh và mua hàng ở địa chỉ tin cậy sẽ đảm bảo hiệu quả hoạt động và tuổi thọ cho hệ thống của bạn.

• Tiêu Chí Lựa Chọn Xi Lanh SDAD:
• Xác Định Ứng Dụng: Hiểu rõ mục đích sử dụng, lực cần thiết, hành trình di chuyển và môi trường làm việc là yếu tố tiên quyết.
• Thông Số Kỹ Thuật:
• Đường kính piston: Chọn đường kính phù hợp để đảm bảo lực đẩy/kéo đáp ứng yêu cầu. Ví dụ, với piston 63mm, bạn có thể tạo ra lực đáng kể.
• Hành trình: Chọn hành trình ngắn hay dài tùy thuộc vào không gian và yêu cầu di chuyển của cơ cấu.
• Loại ren: Kiểm tra kích thước và loại ren của đầu ty và cổng cấp khí để đảm bảo tương thích với các phụ kiện và đường ống hiện có.
• Áp Suất Làm Việc: Đảm bảo xi lanh có thể hoạt động ổn định ở dải áp suất làm việc của hệ thống (ví dụ: 4 kgf/cm² như trong video).
• Vật Liệu: Mặc dù video không đề cập chi tiết, nhưng vật liệu cấu tạo (thân, ty, phớt) ảnh hưởng đến độ bền và khả năng chống ăn mòn.
• Thương Hiệu và Chất Lượng: Ưu tiên các thương hiệu uy tín như Airtac để đảm bảo chất lượng và độ tin cậy.
• Lưu Ý Khi Lắp Đặt và Vận Hành:
• Van Tiết Lưu: Sử dụng van tiết lưu để kiểm soát tốc độ di chuyển, tránh va đập mạnh, kéo dài tuổi thọ xi lanh và đảm bảo an toàn.
• Van Điều Khiển: Lựa chọn van điều khiển (ví dụ: van điện từ 5/2) phù hợp với yêu cầu vận hành (bằng điện, bằng khí nén, bằng cơ).
• Bảo Trì Định Kỳ: Thường xuyên kiểm tra, bôi trơn (nếu cần) và làm sạch các cổng khí để đảm bảo xi lanh hoạt động trơn tru.
• Kiểm Tra Kết Nối: Đảm bảo tất cả các kết nối ren và ống khí được siết chặt, không bị rò rỉ.
• Địa Chỉ Mua Hàng Uy Tín:
• Khi có nhu cầu tìm mua xi lanh Airtac chính hãng, bạn nên lựa chọn các nhà phân phối, đại lý có uy tín, cung cấp đầy đủ chứng nhận xuất xứ (CO, CQ) và chính sách bảo hành rõ ràng.
• Khải Lợi Automation là một trong những địa chỉ đáng tin cậy, chuyên cung cấp các thiết bị khí nén, thủy lực, tự động hóa công nghiệp. Với đội ngũ kỹ thuật viên giàu kinh nghiệm, Khải Lợi Automation không chỉ cung cấp sản phẩm chất lượng mà còn mang đến dịch vụ tư vấn, hỗ trợ lắp đặt và giải pháp tối ưu cho khách hàng. Liên hệ ngay với Khải Lợi để nhận được báo giá và tư vấn chi tiết nhất.

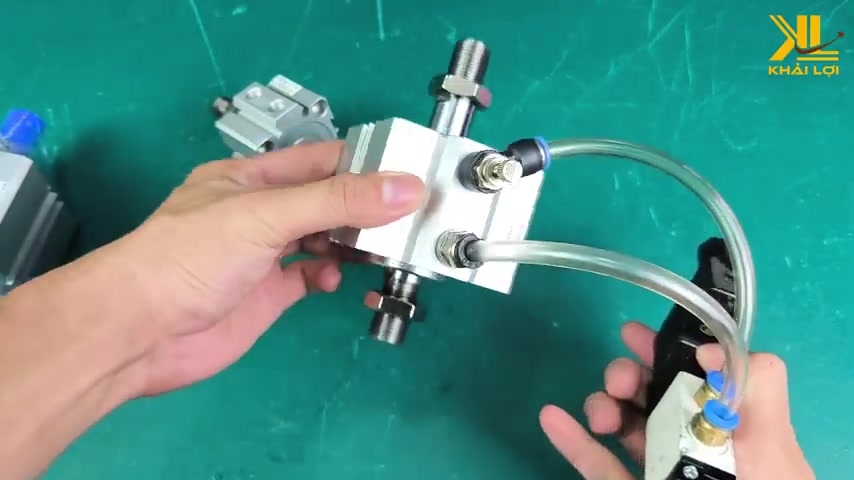

Hướng dẫn lựa chọn xi lanh Airtac SDAD phù hợp và địa chỉ uy tín Khải Lợi Automation cung cấp sản phẩm chính hãng.

Kết luận

Tóm lại, xi lanh Airtac SDAD với thiết kế hai đầu ty là một giải pháp linh hoạt và hiệu quả cho nhiều ứng dụng tự động hóa công nghiệp đòi hỏi chuyển động hai chiều cân bằng và ổn định. Khác biệt với dòng SDA một ty, SDAD mang lại khả năng kết nối và điều khiển đa dạng hơn. Việc lựa chọn đúng thông số kỹ thuật như đường kính piston 63mm và hành trình 15mm, cùng với việc lắp đặt và sử dụng van tiết lưu hợp lý, sẽ giúp tối ưu hóa hiệu suất và độ bền của hệ thống. Nếu bạn đang tìm kiếm giải pháp nâng cấp hoặc xây dựng mới cho dây chuyền sản xuất của mình, đừng ngần ngại liên hệ với Khải Lợi Automation để được tư vấn chuyên nghiệp và nhận được sản phẩm chính hãng, chất lượng.

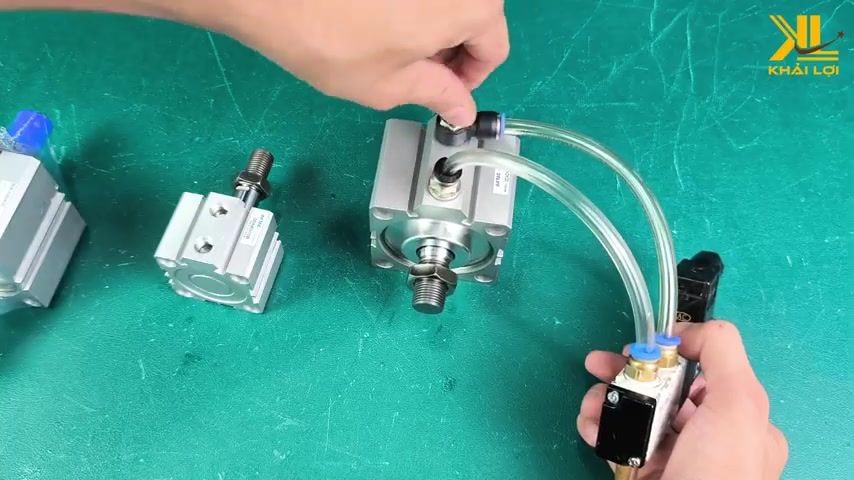

Khải Lợi Automation cung cấp tư vấn chuyên nghiệp và giải pháp tự động hóa toàn diện với các dòng sản phẩm xi lanh Airtac chất lượng cao.

Câu hỏi thường gặp (FAQ)

Xi lanh SDAD Airtac có những kích thước đường kính piston phổ biến nào?

Ngoài kích thước 63mm được giới thiệu trong video, dòng xi lanh SDAD Airtac còn có các kích thước phổ biến khác như 16mm, 20mm, 32mm, 40mm, 50mm và lớn hơn. Bạn có thể yêu cầu kích thước hành trình theo nhu cầu cụ thể của mình.

Sự khác biệt chính giữa xi lanh SDA, SDAD và SDAJ là gì?

Điểm khác biệt cơ bản là số lượng ty: SDA là xi lanh một ty; SDAD là xi lanh hai ty; SDAJ là xi lanh hai ty nhưng có khả năng tinh chỉnh được hành trình.

Tôi có thể điều chỉnh tốc độ của xi lanh SDAD như thế nào?

Bạn có thể điều chỉnh tốc độ di chuyển của xi lanh SDAD bằng cách sử dụng van tiết lưu. Siết van tiết lưu lại sẽ làm giảm lưu lượng khí, khiến xi lanh chạy chậm hơn, và mở van ra sẽ làm tăng tốc độ.

Làm thế nào để biết xi lanh SDAD 63×15 có phù hợp với ứng dụng của tôi?

Để xác định sự phù hợp, bạn cần xem xét lực cần thiết (phụ thuộc vào đường kính piston và áp suất khí), khoảng cách di chuyển (hành trình), và cách thức kết nối cơ cấu. Với piston 63mm, nó tạo ra lực đẩy/kéo lớn, phù hợp cho các ứng dụng cần lực mạnh. Hành trình 15mm thì phù hợp với không gian hẹp hoặc các tác vụ như kẹp, ép.

Tôi nên mua xi lanh Airtac ở đâu để đảm bảo hàng chính hãng?

Bạn nên mua tại các đại lý, nhà phân phối chính thức của Airtac hoặc các công ty chuyên cung cấp thiết bị tự động hóa có uy tín như Khải Lợi Automation để đảm bảo nhận được sản phẩm chính hãng, có đầy đủ giấy tờ và chế độ bảo hành.
