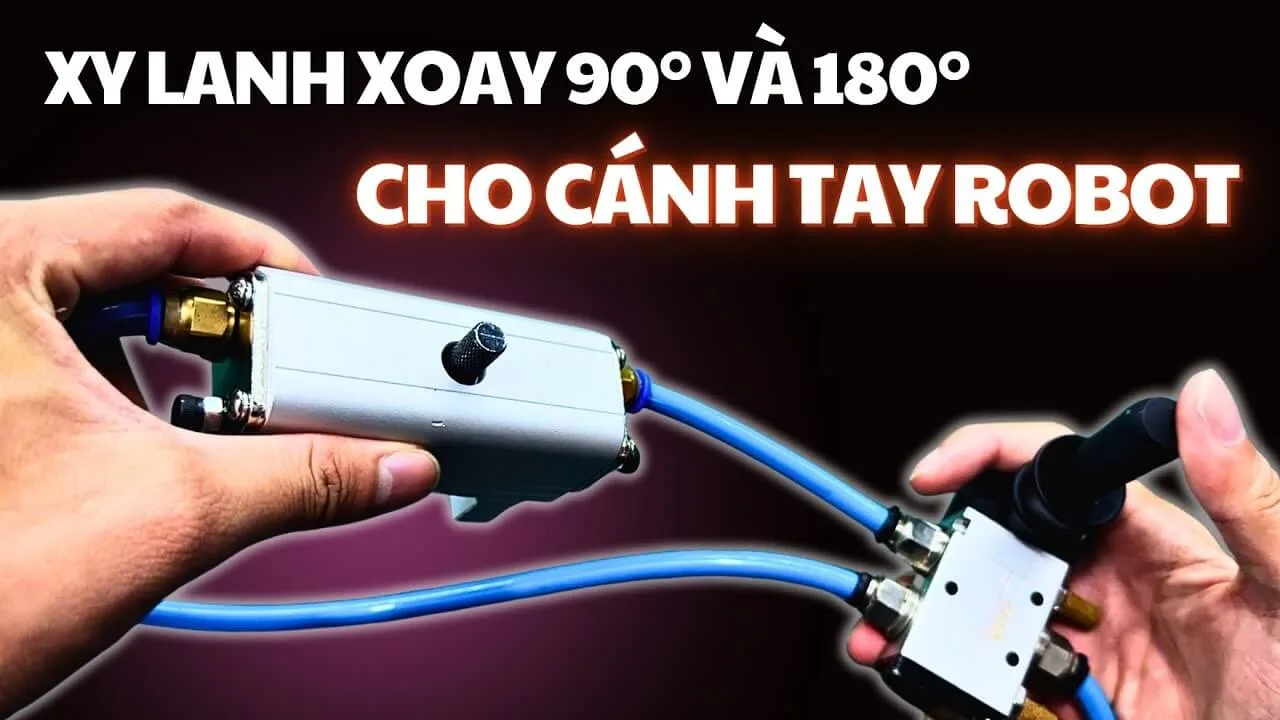

Xi lanh xoay XT90 & XT180 – Giải pháp khí nén chính xác cho robot công nghiệp

Mở bài (Giới thiệu)

Trong kỷ nguyên công nghiệp 4.0, khi các dây chuyền sản xuất ngày càng tự động hóa, việc lựa chọn đúng thiết bị khí nén đóng vai trò quyết định đến hiệu suất và độ chính xác của toàn bộ hệ thống. Một trong những thách thức lớn nhất đối với robot công nghiệp chính là khả năng xoay – gắp – thả sản phẩm với độ chuẩn xác cao, nhanh chóng và ổn định. Vậy đâu là giải pháp tối ưu cho yêu cầu này?

👉 Câu trả lời nằm ở xi lanh xoay XT90 và XT180 – hai dòng sản phẩm được xem là “vũ khí bí mật” giúp các cánh tay robot hoạt động trơn tru, linh hoạt và bền bỉ hơn hẳn so với các dòng xi lanh thông thường. Với khả năng xoay chính xác 90° và 180°, kết hợp cùng cơ chế truyền động bánh răng và bộ giới hạn cơ khí, XT90 và XT180 mang đến sự ổn định tuyệt đối trong từng chuyển động, hạn chế tối đa sai số và rung lắc khi vận hành ở tốc độ cao.

Không chỉ dừng lại ở robot gắp đặt, hai dòng xi lanh này còn được ứng dụng rộng rãi trong máy phân loại tự động, hệ thống đóng gói, lắp ráp linh kiện điện tử và nhiều ngành công nghiệp đòi hỏi độ chính xác cao. Bài viết dưới đây sẽ giúp bạn khám phá toàn diện về cấu tạo – nguyên lý hoạt động – ưu điểm – và lưu ý khi chọn mua xi lanh xoay XT90 & XT180, đồng thời gợi ý địa chỉ uy tín để sở hữu thiết bị chất lượng nhất.

Phần 1: Giới thiệu về xi lanh xoay XT90 & XT180

Trong lĩnh vực tự động hóa công nghiệp, xi lanh xoay là một trong những thiết bị quan trọng nhất, giúp các cơ cấu máy thực hiện thao tác xoay, chuyển hướng hoặc định vị chi tiết một cách chính xác. Nếu như trước đây, nhiều doanh nghiệp quen thuộc với những dòng xi lanh xoay góc cố định như ACK 90° hay ACK 180°, thì ngày nay, sự xuất hiện của xi lanh xoay XT90 và XT180 đã tạo nên một bước tiến vượt bậc về độ chính xác, tính linh hoạt và tuổi thọ trong vận hành.

Xi lanh xoay XT90 – Góc xoay 90° chuẩn xác

Dòng XT90 được thiết kế chuyên dụng cho các cơ cấu kẹp, gắp hoặc xoay sản phẩm trong phạm vi 90°. Với ưu thế xoay góc cố định chuẩn xác, thiết bị này đặc biệt phù hợp trong các ứng dụng cần tính đồng bộ cao, ví dụ như robot gắp linh kiện điện tử, máy đóng gói bao bì, hoặc các công đoạn sản xuất cần xoay chi tiết ở một góc chính xác để đưa vào khâu tiếp theo.

Xi lanh xoay XT180 – Linh hoạt với góc xoay lớn

Ngược lại, XT180 mang đến góc xoay rộng 180°, cho phép chuyển hướng sản phẩm một cách linh hoạt, rất thích hợp cho các dây chuyền phân loại, chuyển tiếp sản phẩm, hoặc robot cần đổi hướng làm việc. Điểm nổi bật là góc xoay này có thể điều chỉnh nhỏ lại bằng vít chặn, giúp người dùng tùy biến theo yêu cầu thực tế (từ 180° giảm xuống 90° hoặc thậm chí thấp hơn).

Điểm khác biệt với xi lanh thường

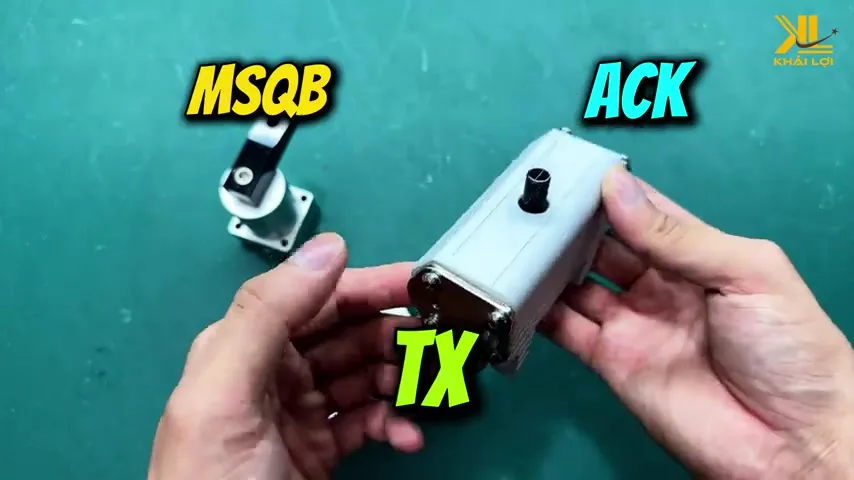

Khác với các dòng xi lanh xoay phổ biến như MXQB – vốn nhẹ, xoay dễ dàng nhưng thiếu sự chắc chắn – dòng XT lại cho cảm giác xoay đầm, nặng và ổn định hơn nhờ được tích hợp cơ cấu bánh răng truyền động và lực mô xoắn giữ lại. Điều này giúp hạn chế quán tính khi xoay ở tốc độ cao, tránh tình trạng trượt lệch hoặc rung lắc, từ đó đảm bảo độ chính xác gần như tuyệt đối cho robot công nghiệp.

👉 Chính nhờ những đặc điểm nổi bật này, XT90 và XT180 không chỉ được coi là phiên bản nâng cấp mạnh mẽ của xi lanh xoay truyền thống, mà còn được xem là giải pháp tối ưu cho những doanh nghiệp đang theo đuổi tự động hóa sản xuất với độ chính xác cao và hiệu suất ổn định lâu dài.

Phần 2: Cấu tạo & Nguyên lý hoạt động của xi lanh xoay XT90 & XT180

Để hiểu vì sao xi lanh xoay XT90 và XT180 được đánh giá cao trong tự động hóa công nghiệp, chúng ta cần phân tích sâu về cấu tạo cơ khí cũng như nguyên lý hoạt động của chúng. Đây chính là yếu tố giúp dòng sản phẩm này vượt trội so với các loại xi lanh xoay thông thường.

1. Cấu tạo chi tiết

Xi lanh xoay XT90 và XT180 được thiết kế với nhiều bộ phận cơ khí tinh gọn nhưng chắc chắn, mang lại độ bền cao trong môi trường sản xuất:

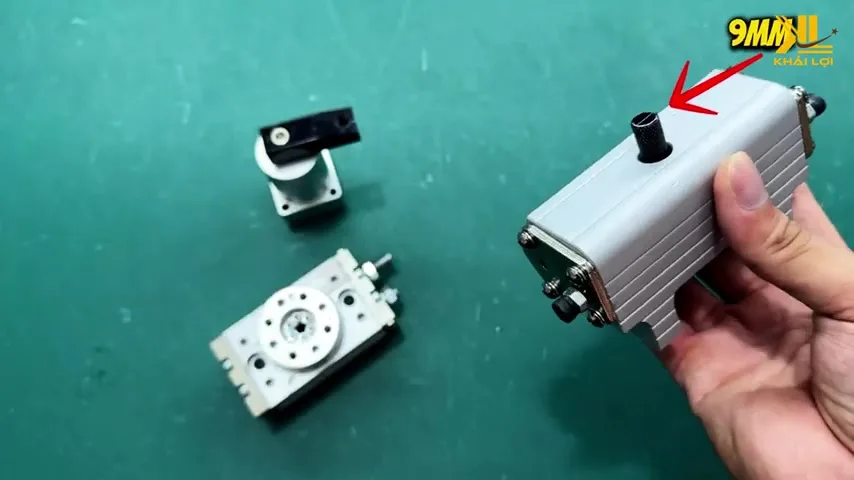

• Trục cốt xoay (9 mm): Là phần quan trọng nhất, kết nối trực tiếp với cơ cấu kẹp hoặc cánh tay robot. Trục này được gia công chính xác, giúp truyền lực ổn định và không bị rung lắc khi vận hành.
• Cơ cấu bánh răng truyền động: Đặt bên trong xi lanh, hệ bánh răng này biến chuyển động tịnh tiến của pittông thành chuyển động quay, đảm bảo lực xoay mạnh mẽ và chính xác.
• Bộ giới hạn cơ khí (vít chặn): Cho phép điều chỉnh góc xoay. Với XT180, người dùng có thể giảm góc từ 180° xuống 90° hoặc thậm chí nhỏ hơn (45°). Tương tự, XT90 có thể giảm xuống dưới 90°. Đây là ưu điểm vượt trội so với xi lanh góc cố định ACK.

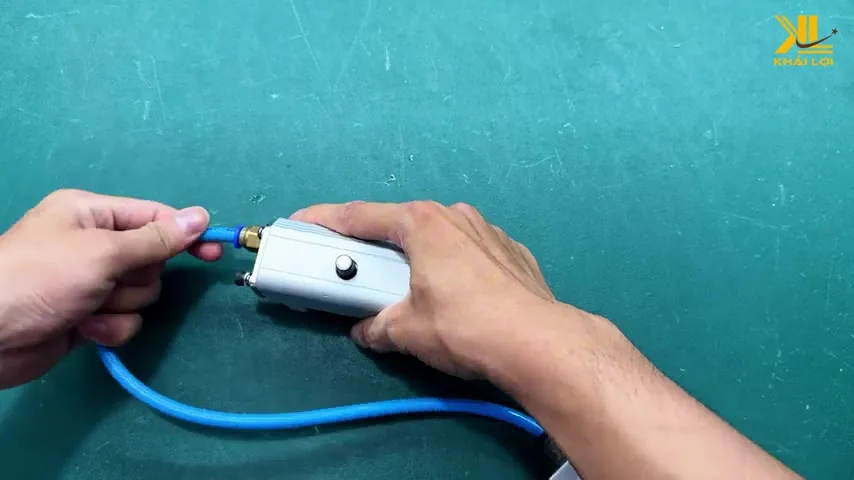

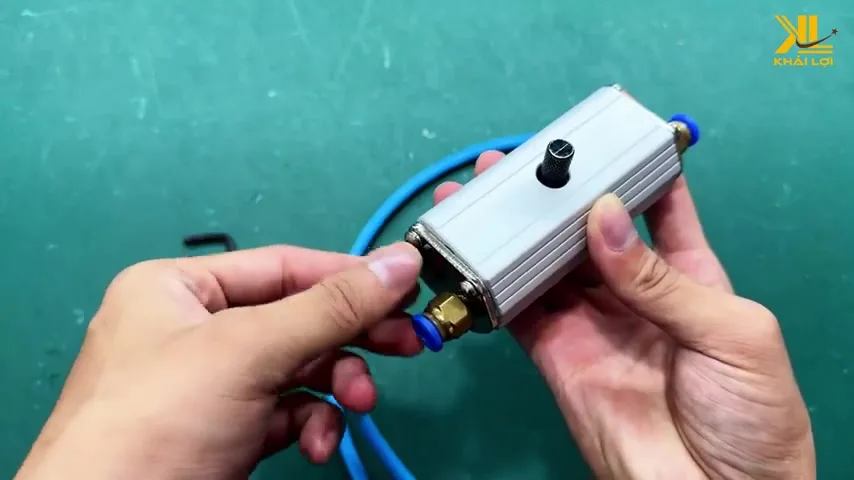

• Cơ chế tác động kép: Xi lanh có hai cổng cấp khí (ren M5) ở hai đầu, cho phép piston di chuyển qua lại nhờ khí nén, từ đó tạo ra chuyển động xoay chính xác.
• Bạc đạn đỡ trục: Giúp trục xoay mượt mà, giảm ma sát và tăng tuổi thọ thiết bị.
• Đế và lỗ bắt vít: Được thiết kế sẵn để dễ dàng lắp đặt cố định trên robot hoặc máy móc công nghiệp.

2. Nguyên lý hoạt động

Nguyên lý làm việc của xi lanh xoay XT dựa trên sự kết hợp giữa pittông – khí nén – bánh răng – trục xoay:

1. Khi khí nén được cấp vào cổng A, pittông di chuyển theo một hướng, truyền động lực qua hệ bánh răng, làm trục xoay đến vị trí mong muốn (90° hoặc 180°).
2. Khi khí nén được cấp vào cổng B, pittông di chuyển ngược lại, kéo trục xoay quay về vị trí ban đầu.
3. Người vận hành có thể điều chỉnh tốc độ xoay bằng van tiết lưu, từ đó phù hợp với yêu cầu sản xuất (tốc độ nhanh cho phân loại, tốc độ chậm cho lắp ráp chính xác).
4. Các vít chặn cơ khí đóng vai trò giới hạn góc xoay, đảm bảo chuyển động dừng đúng vị trí cần thiết, không vượt quá phạm vi cho phép.

3. Điểm mạnh trong vận hành

So với các dòng xi lanh nhẹ như MXQB, dòng XT tạo cảm giác xoay rất đầm và chắc chắn, nhờ có lực mô xoắn giữ lại. Điều này giúp robot không bị ảnh hưởng bởi quán tính khi hoạt động ở tốc độ cao – một điểm cộng quan trọng trong các dây chuyền sản xuất linh kiện điện tử, bao bì hoặc cơ khí chính xác.

👉 Chính sự kết hợp giữa thiết kế chắc chắn – nguyên lý tác động kép – khả năng điều chỉnh góc xoay linh hoạt đã giúp XT90 và XT180 trở thành lựa chọn hàng đầu cho các kỹ sư và doanh nghiệp sản xuất hiện đại.

Phần 3: Ưu điểm & Lợi ích của xi lanh xoay XT90 & XT180

Khi so sánh xi lanh xoay XT90 và XT180 với các dòng xi lanh xoay thông thường trên thị trường, sự khác biệt về hiệu suất và độ tin cậy là điều dễ dàng nhận thấy. Đây không chỉ đơn thuần là một thiết bị khí nén hỗ trợ xoay, mà thực sự là giải pháp tối ưu hóa cho các dây chuyền sản xuất đòi hỏi độ chính xác và tốc độ cao.

1. Độ chính xác vượt trội

Ưu điểm nổi bật nhất của XT90 và XT180 là khả năng giữ vị trí xoay cực kỳ ổn định. Nhờ có cơ cấu bánh răng và lực mô xoắn giữ trục, khi dừng tại 90° hoặc 180°, xi lanh không bị trượt lệch như nhiều loại xi lanh khác. Điều này đảm bảo robot hoặc máy móc luôn hoạt động đúng hướng, đặc biệt quan trọng trong các ngành sản xuất linh kiện điện tử, cơ khí chính xác, hoặc đóng gói tự động.

2. Chuyển động đầm, chắc và ổn định

Trong khi các dòng xi lanh nhẹ như MXQB dễ bị rung hoặc xoay quá đà do lực quán tính, XT90 và XT180 lại vận hành cực kỳ đầm và nặng tay. Điều này không chỉ giúp robot hoạt động ổn định hơn, mà còn hạn chế tối đa tình trạng sai số khi làm việc với tốc độ cao. Với những dây chuyền yêu cầu hàng nghìn chu kỳ xoay mỗi ngày, đây là lợi thế vô cùng quan trọng.

3. Linh hoạt trong điều chỉnh góc xoay

Một điểm cộng lớn của XT là khả năng tùy chỉnh góc xoay. Người dùng có thể điều chỉnh XT180 từ 180° xuống 90°, 60°, thậm chí 45°; còn XT90 thì có thể giảm xuống dưới 90°. Điều này giúp thiết bị thích nghi với nhiều ứng dụng khác nhau mà không cần thay đổi toàn bộ cơ cấu máy, từ đó tiết kiệm chi phí và thời gian.

4. Độ bền cao và tuổi thọ lâu dài

Nhờ được chế tạo từ vật liệu chất lượng cao, trục cốt cứng cáp và có bạc đạn đỡ, xi lanh xoay XT hạn chế mài mòn, giảm ma sát và chịu được tần suất vận hành liên tục. Điều này đồng nghĩa với việc doanh nghiệp có thể tiết kiệm chi phí bảo trì, giảm thiểu rủi ro hỏng hóc và ngừng máy ngoài kế hoạch.

5. Tối ưu chi phí – nâng cao hiệu suất

Mặc dù giá thành của XT90 và XT180 có thể cao hơn so với một số loại xi lanh xoay phổ biến, nhưng xét về giá trị lâu dài, thiết bị này giúp giảm chi phí bảo dưỡng, nâng cao năng suất và đảm bảo sự ổn định cho dây chuyền. Đây chính là khoản đầu tư thông minh cho những doanh nghiệp đang hướng đến sản xuất quy mô lớn và chất lượng cao.

👉 Với những lợi ích trên, không ngạc nhiên khi XT90 và XT180 được xem là “vũ khí bí mật” của các kỹ sư robot công nghiệp, giúp tối ưu cả về tốc độ, độ chính xác lẫn độ bền.

Phần 4: Lưu ý khi chọn mua & Địa chỉ uy tín

Việc lựa chọn đúng loại xi lanh xoay khí nén đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ bền của cả hệ thống tự động hóa. Mặc dù XT90 và XT180 mang lại nhiều ưu điểm vượt trội, nhưng nếu chọn sai phiên bản hoặc mua từ nhà cung cấp kém uy tín, bạn có thể gặp phải không ít rắc rối trong quá trình vận hành.

1. Tiêu chí cần xem xét khi chọn mua xi lanh xoay

Trước khi quyết định, bạn nên cân nhắc một số yếu tố sau:

• Góc xoay cần thiết: Nếu ứng dụng chỉ cần xoay 90° để kẹp và xoay sản phẩm, hãy chọn XT90. Ngược lại, nếu cần chuyển hướng linh hoạt hoặc phân loại sản phẩm, XT180 sẽ là lựa chọn tối ưu.
• Kích thước trục cốt: Cả hai dòng đều có trục cốt 9 mm, tuy nhiên chiều dài cốt có sự khác biệt. Hãy đảm bảo cốt phù hợp với cơ cấu gắn kết của robot hoặc máy móc.
• Áp suất và lưu lượng khí nén: Kiểm tra hệ thống khí nén sẵn có trong nhà máy để đảm bảo tương thích. XT là xi lanh tác động kép, yêu cầu cấp khí hai chiều qua ren M5.
• Tốc độ xoay: Nếu cần tốc độ xoay chậm và ổn định (ví dụ trong lắp ráp linh kiện), hãy lắp thêm van tiết lưu để điều chỉnh.
• Điều kiện môi trường: Với môi trường bụi bẩn hoặc ẩm ướt, nên ưu tiên xi lanh có khả năng chịu mài mòn cao, kèm bạc đạn chất lượng.

2. Những sai lầm thường gặp khi mua xi lanh xoay

• Chọn xi lanh góc cố định ACK thay vì XT trong các ứng dụng cần độ chính xác cao → dẫn đến sai số và rung lắc.
• Không tính toán áp suất khí nén phù hợp, khiến xi lanh hoạt động không ổn định.
• Mua hàng trôi nổi, không rõ nguồn gốc, dẫn đến nhanh hỏng hóc và không có linh kiện thay thế.

3. Địa chỉ uy tín để mua xi lanh xoay XT90 & XT180

Nếu bạn đang tìm nơi cung cấp xi lanh xoay chính hãng, Khải Lợi Automation là lựa chọn đáng tin cậy:

• Đa dạng sản phẩm: Có đầy đủ cả XT90 và XT180, kèm các phụ kiện như van 5/2, van điện từ (12V, 24V, 220V), van tiết lưu, đầu nối PC…
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư sẵn sàng hỗ trợ bạn trong việc chọn loại xi lanh phù hợp với ứng dụng thực tế.
• Chính sách hậu mãi tốt: Hỗ trợ bảo hành, cung cấp linh kiện thay thế nhanh chóng.
• Liên hệ nhanh chóng:
  • 📞 Hotline 1: 0797.975.838
  • 📞 Hotline 2: 0798.813.029
  • 🛠️ Kỹ thuật Vippro: 0792.078.216

👉 Chọn mua tại Khải Lợi, bạn không chỉ nhận được sản phẩm chất lượng mà còn có giải pháp kỹ thuật toàn diện cho hệ thống tự động hóa.

Kết bài

Trong bối cảnh tự động hóa công nghiệp ngày càng phát triển, việc lựa chọn thiết bị khí nén phù hợp đóng vai trò sống còn trong việc tối ưu hóa năng suất và đảm bảo độ chính xác. Giữa vô vàn lựa chọn trên thị trường, xi lanh xoay XT90 và XT180 nổi bật nhờ sự kết hợp hoàn hảo giữa độ bền – độ chính xác – và tính linh hoạt trong vận hành.

Với khả năng xoay chuẩn 90° hoặc 180°, kết hợp cùng cơ cấu bánh răng truyền động và bộ giới hạn cơ khí, hai dòng sản phẩm này mang lại giải pháp tối ưu cho robot gắp đặt, máy phân loại tự động, hệ thống đóng gói, hay bất kỳ dây chuyền nào yêu cầu chuyển động xoay tin cậy và lặp lại đều đặn. Không chỉ vậy, tính năng tùy chỉnh góc xoay linh hoạt còn giúp XT90 và XT180 dễ dàng thích nghi với nhiều ứng dụng khác nhau, giảm chi phí thay đổi thiết bị và tăng tuổi thọ toàn hệ thống.

👉 Nếu bạn đang tìm một thiết bị xoay bền bỉ, ổn định và chính xác cho dây chuyền sản xuất, thì xi lanh xoay XT90 & XT180 từ Khải Lợi Automation chính là lựa chọn xứng đáng. Đừng ngần ngại liên hệ ngay hôm nay để nhận tư vấn chuyên sâu và báo giá nhanh chóng.

Câu hỏi thường gặp (FAQ)

1. Xi lanh xoay XT90 khác gì so với XT180?

• XT90 xoay cố định 90°, phù hợp cho thao tác kẹp và gắp sản phẩm.
• XT180 xoay được 180°, thích hợp để chuyển hướng hoặc phân loại sản phẩm. Cả hai đều có thể điều chỉnh giảm góc xoay bằng vít chặn.

2. Có thể điều chỉnh góc xoay nhỏ hơn không?

• Có. XT180 có thể điều chỉnh từ 180° xuống 90°, 60° hoặc 45°. XT90 có thể giảm xuống dưới 90° tùy nhu cầu.

3. Xi lanh xoay XT có dùng cho robot gắp linh kiện điện tử không?

• Hoàn toàn được. Với độ chính xác cao và khả năng giữ trục chắc chắn, XT là lựa chọn hàng đầu trong ngành điện tử, cơ khí chính xác.

4. Thời gian bảo trì và tuổi thọ của xi lanh xoay là bao lâu?

• Với điều kiện khí nén sạch và được bảo trì định kỳ, tuổi thọ có thể đạt hàng triệu chu kỳ làm việc. Bạc đạn và trục xoay bền giúp giảm thiểu hao mòn.

5. Khải Lợi có hỗ trợ lắp đặt và tư vấn kỹ thuật không?

• Có. Khải Lợi Automation cung cấp dịch vụ tư vấn, lắp đặt và hướng dẫn vận hành chi tiết, đảm bảo khách hàng khai thác tối đa hiệu quả của sản phẩm.
