Van Đạp Chân Khí Nén 4F210

VAN ĐẠP CHÂN KHÍ NÉN 4F – GIẢI PHÁP ĐIỀU KHIỂN KHÍ NÉN HIỆU QUẢ

Van Đạp Chân Khí Nén 4F là thiết bị điều khiển khí nén bằng chân, được phân phối bởi Vật Tư Công Nghiệp Khải Lợi.
Với thiết kế kim loại chống gỉ, đóng/mở nhanh, và khả năng điều khiển xi lanh tác động kép, sản phẩm này được ứng dụng rộng rãi trong dệt may, cơ khí, và sản xuất.
Bài viết này cung cấp thông tin chi tiết về thông số kỹ thuật, cấu tạo, chức năng, cách lắp đặt, và ưu nhược điểm của Van Đạp Chân Khí Nén 4F, giúp bạn tối ưu hóa hệ thống khí nén.

VAN ĐẠP CHÂN KHÍ NÉN 4F LÀ GÌ?

Van Đạp Chân Khí Nén 4F, còn gọi là bàn đạp khí nén, bàn đạp chân khí nén, bàn đạp hơi, cóc đạp hơi, 4F210-08, bàn đạp chân hơi, cóc đạp khí nén, cóc đạp chân khí nén, FV420, hoặc FV320, là thiết bị điều khiển khí nén bằng thao tác chân, xuất xứ Trung Quốc.
Được phân phối bởi Vật Tư Công Nghiệp Khải Lợi, van 4F điều khiển dòng khí nén chính xác, phù hợp cho các hệ thống tự động hóa.
Các mã như 4F210-08, 4F210-08G, 4F210-08L đáp ứng nhu cầu đa dạng trong công nghiệp.

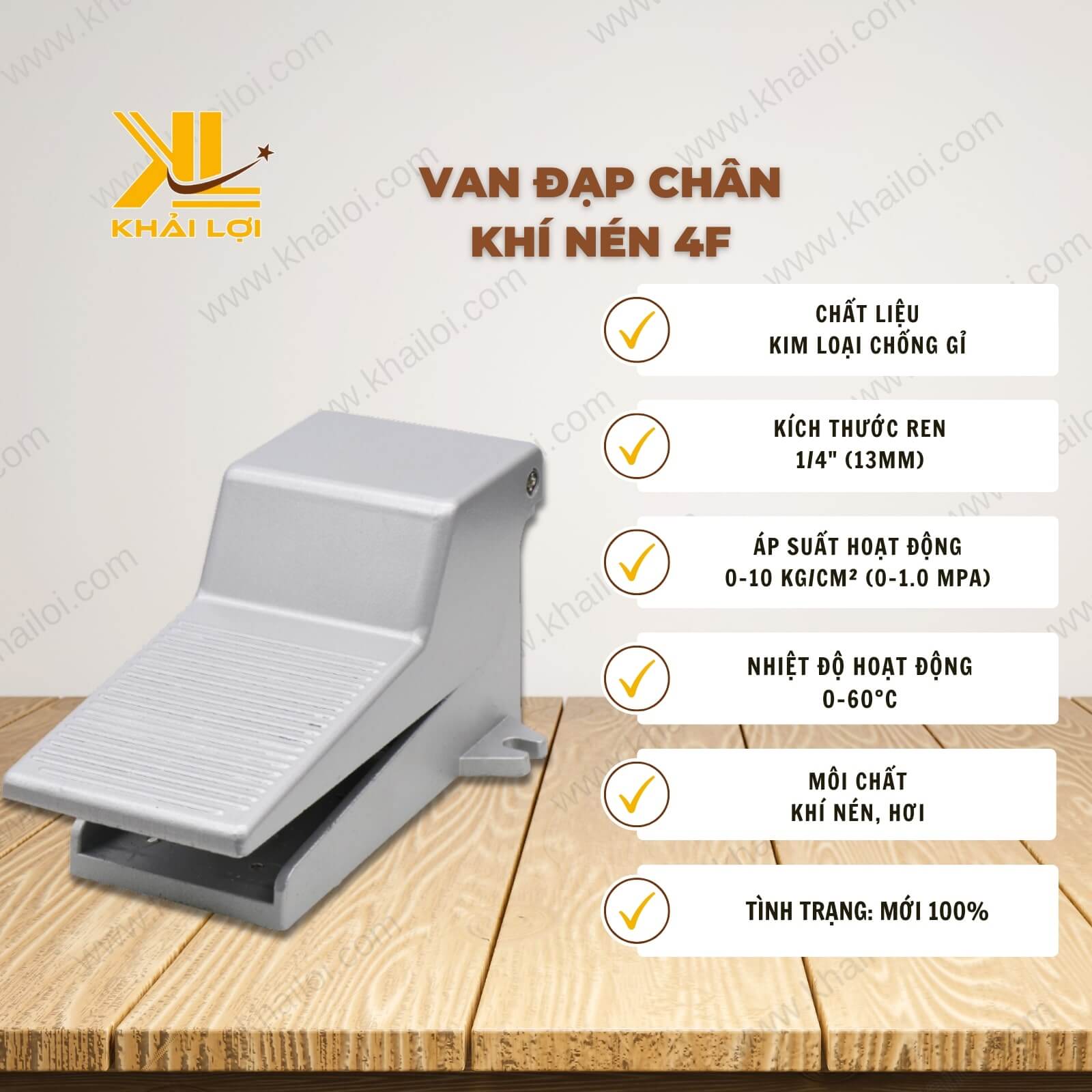

THÔNG SỐ KỸ THUẬT VAN ĐẠP CHÂN KHÍ NÉN 4F:

• Chất liệu: Kim loại chống gỉ

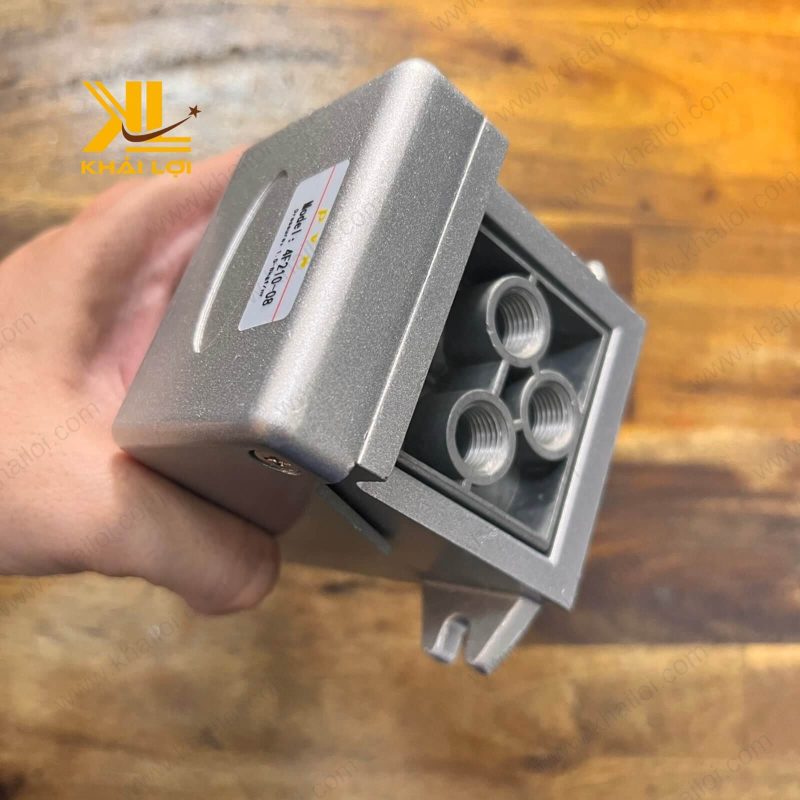

• Kích thước ren: 1/4″ (13mm)

• Kiểu van: 4/2 hoặc 5/2 (tùy mã)

• Áp suất hoạt động: 0–10 kg/cm² (0–1.0 MPa)

• Áp suất tối đa: 12 kg/cm² (1.2 MPa)

• Nhiệt độ hoạt động: 0–60°C

• Nhiệt độ tối đa: 90°C

• Môi chất: Khí nén, hơi

• Trọng lượng: 300–500g (tùy mã)

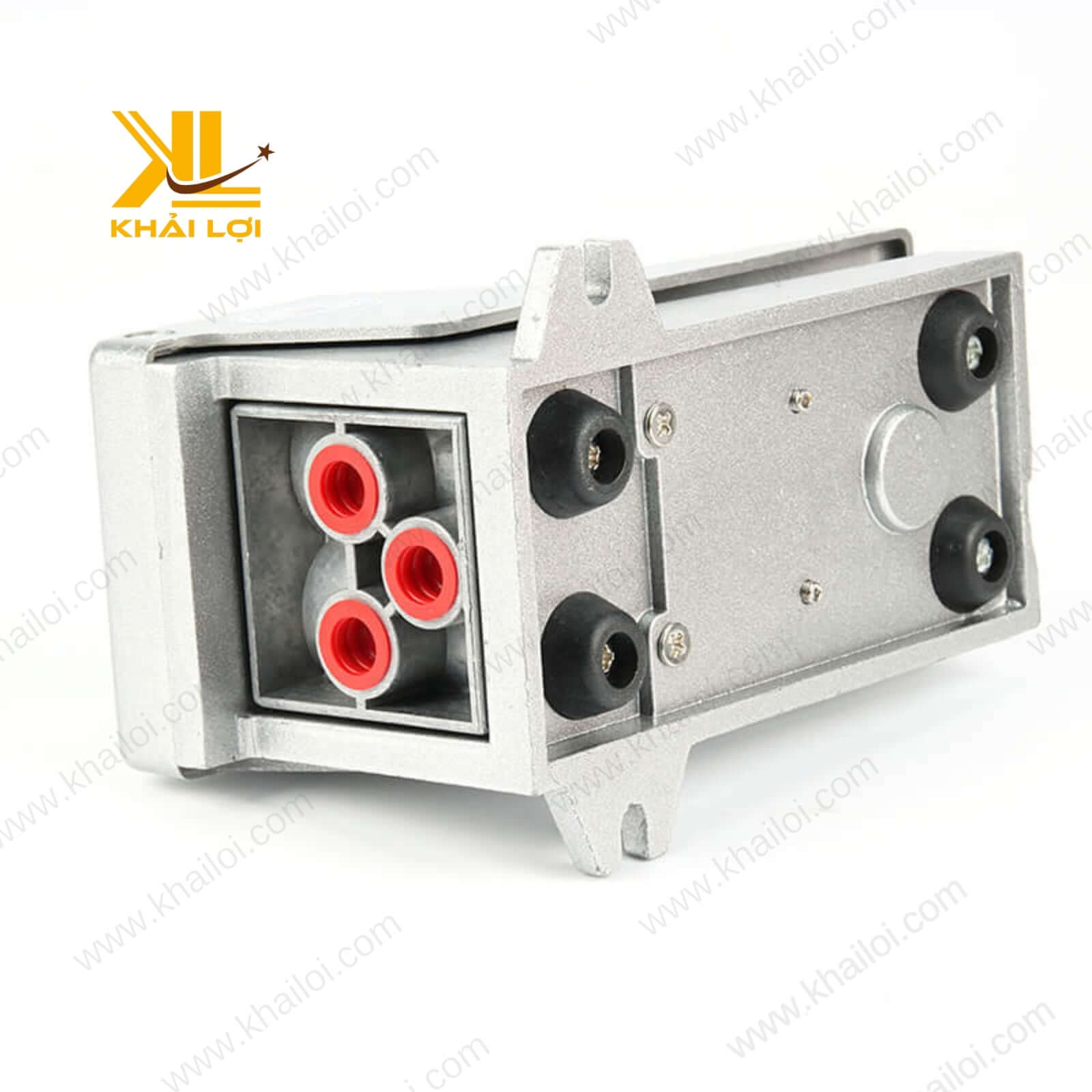

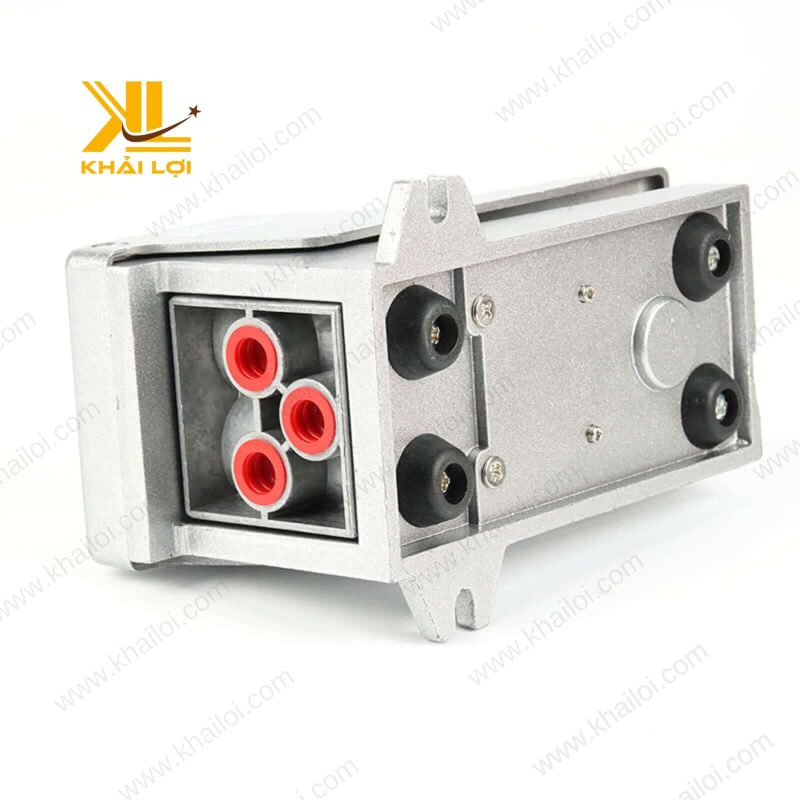

• Ký hiệu cổng: P (cấp khí), A/B (ra xi lanh), R/S (xả khí)

• Tình trạng: Mới 100%

• Xuất xứ: Trung Quốc

CẤU TẠO VÀ CHỨC NĂNG CỦA VAN ĐẠP CHÂN KHÍ NÉN 4F

Cấu Tạo: Van Đạp Chân Khí Nén 4F có thiết kế chắc chắn, gồm 5 bộ phận chính:

• Thân Kim Loại: Kim loại chống gỉ, gia công chính xác, chịu áp suất 0–1.0 MPa.

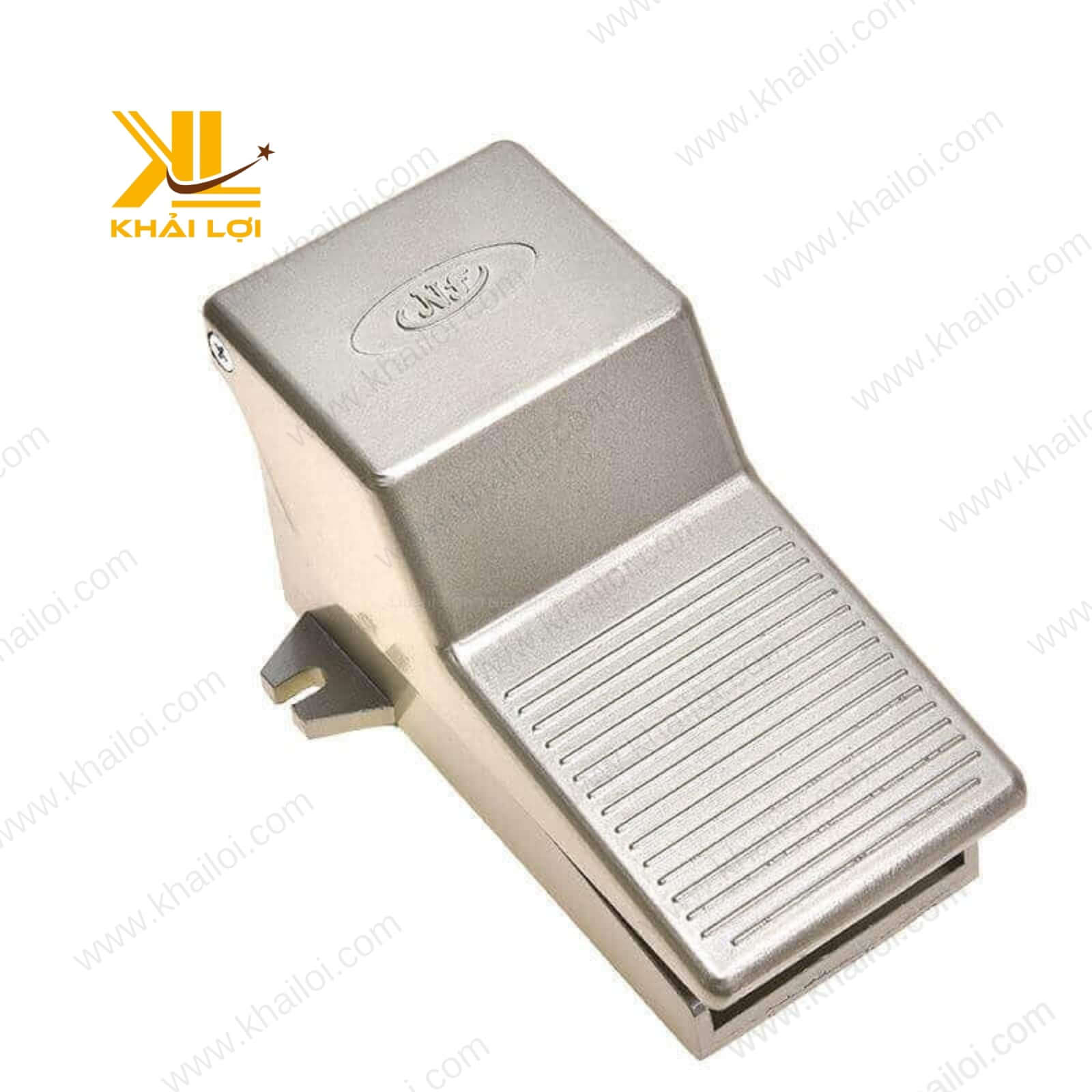

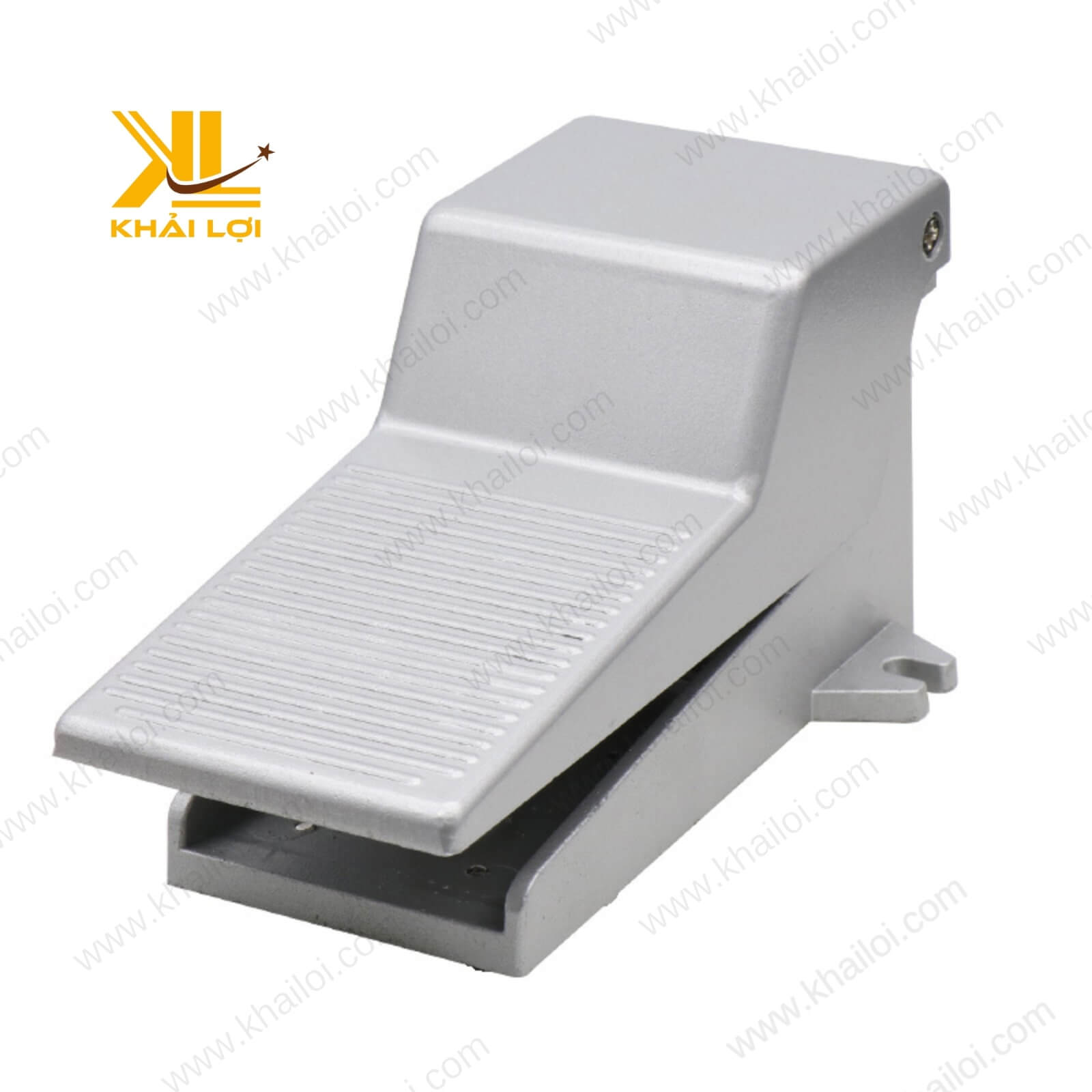

• Bàn Đạp Chân: Đệm cao su chống trượt, dễ thao tác, cố định chắc chắn.

• Ty Thay Đổi Chiều Van: Điều khiển dòng khí giữa các cổng P, A, B, R, S.

• Phốt Chặn Khí Rò: Cao su NBR, ngăn rò rỉ khí, đảm bảo độ kín.

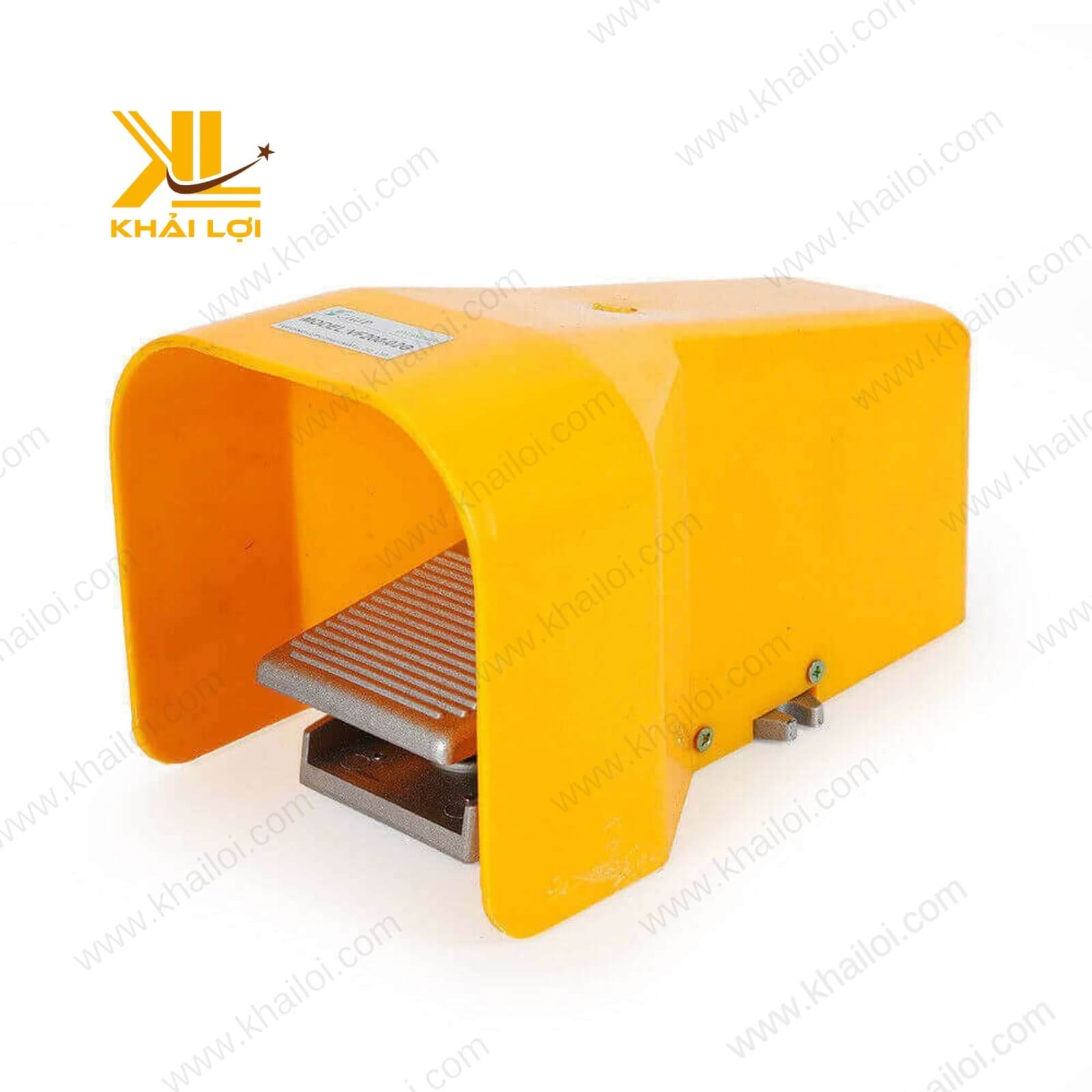

• Vỏ Nhựa Bảo Vệ: Tùy mã (như 4F210-08G), bảo vệ bàn đạp, tăng an toàn.

Chức Năng Nổi Bật:

• Thay Đổi Dòng Khí: Điều khiển khí nén qua cổng A hoặc B, vận hành xi lanh tác động kép.

• Kết Hợp Thiết Bị: Tích hợp với van giảm áp, van khóa, van điện từ, xi lanh khí nén, ống PU/PE, đồng hồ áp suất.

• Đóng/Mở Nhanh: Phản hồi tức thời khi đạp chân, thời gian chuyển đổi dưới 0.1 giây.

• Tăng Hiệu Suất: Giải phóng tay, phù hợp hệ thống cần thao tác liên tục.

• Ổn Định Hệ Thống: Đảm bảo khí nén phân phối đều, áp suất ổn định.

ƯU ĐIỂM NỔI BẬT CỦA VAN ĐẠP CHÂN KHÍ NÉN 4F

Van Đạp Chân Khí Nén 4F từ Vật Tư Công Nghiệp Khải Lợi mang lại nhiều lợi ích:

• Dễ Lắp Đặt: Kết nối ren 1/4″, quấn keo lụa, cố định đơn giản.

• Áp Suất Cao: Hoạt động ổn định ở 0–10 kg/cm², chịu tối đa 12 kg/cm².

• Giá Hợp Lý: Chất lượng, giá cạnh tranh, tối ưu chi phí.

• Độ Bền Cao: Kim loại chống gỉ, lò xo thép không gỉ, tuổi thọ dài.

• Nhiệt Độ Linh Hoạt: Hoạt động ở 0–60°C, chịu tối đa 90°C.

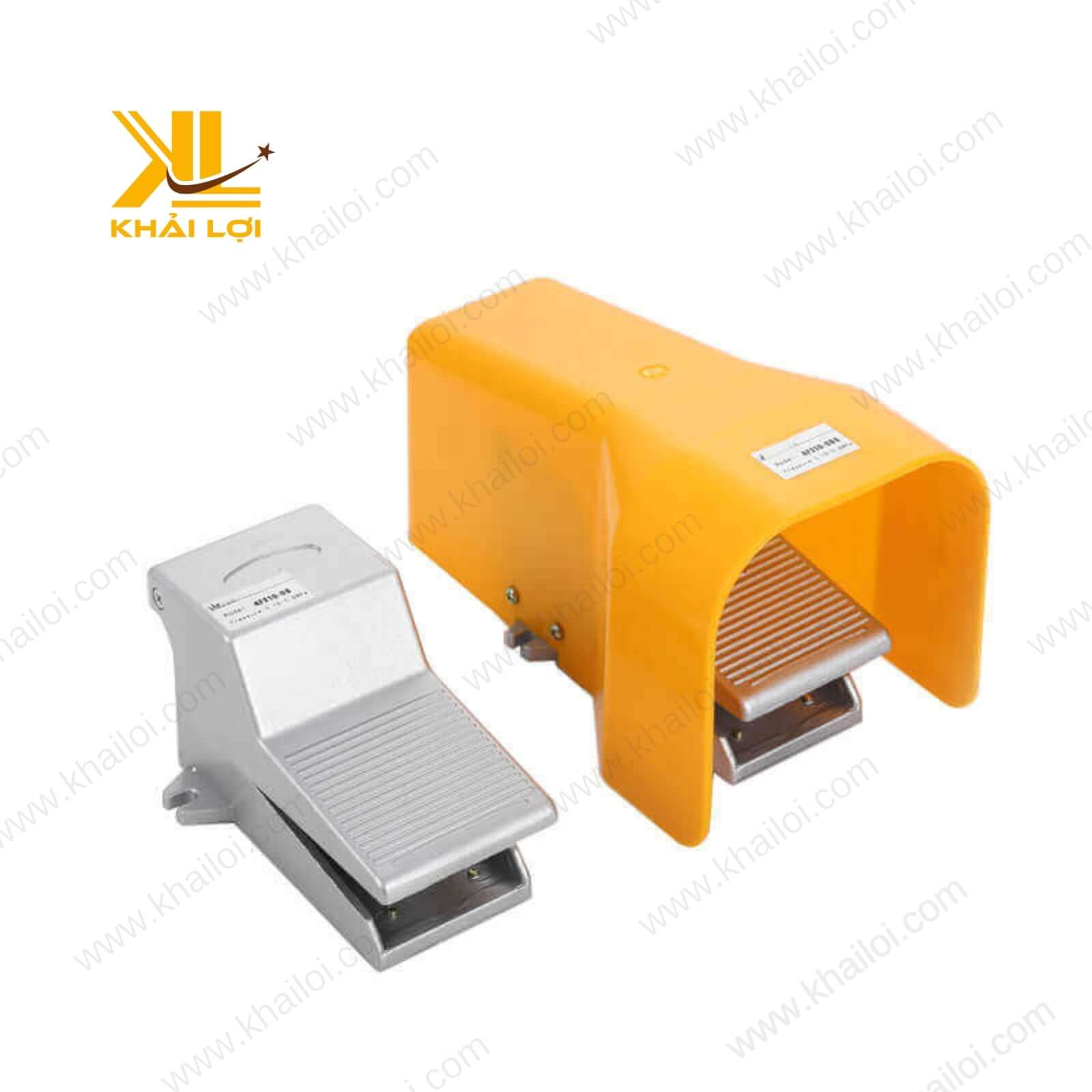

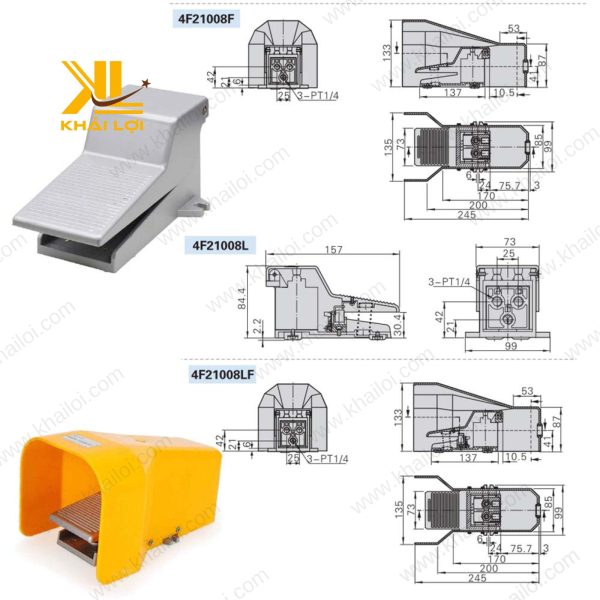

• Đa Dạng Mã: 4F210-08, 4F210-08G (vỏ bảo vệ), 4F210-08L (khóa).

• Linh Hoạt Sơ Đồ: Chuyển đổi từ 4/2 sang 3/2 hoặc 2/2 bằng ốc bít.

NHƯỢC ĐIỂM VÀ LƯU Ý

• Cần Quấn Keo Lụa: Ren ngoài cần quấn keo lụa để đảm bảo kín.

• Chất Lượng Phụ Thuộc Nhà Sản Xuất: Một số mã có thể kém bền nếu không chính hãng.

• Cần Cố Định: Phải bắt vít hoặc cố định để tránh xê dịch khi đạp.

• Yêu Cầu Bộ Lọc: Cần bộ lọc tách nước để bảo vệ phốt và xi lanh.

• Kiểm Tra Xi Lanh: Xì hơi ở cổng R/S thường do xi lanh hỏng, cần kiểm tra.

ỨNG DỤNG THỰC TIỄN CỦA VAN ĐẠP CHÂN KHÍ NÉN 4F

Van Đạp Chân Khí Nén 4F được sử dụng rộng rãi trong các ngành công nghiệp:

• Dệt May: Điều khiển xi lanh trong máy dệt, máy may công nghiệp.

• Đóng Gói: Kiểm soát khí nén trong máy đóng gói, niêm phong sản phẩm.

• Cơ Khí: Tích hợp máy CNC, máy cắt, máy bắn vít, kiểm tra áp suất.

• Sản Xuất Ô Tô: Hỗ trợ lắp ráp, nâng hạ, bắn vít trong gara sửa chữa.

• Thực Phẩm: Điều khiển khí trong máy chiết rót, đóng nắp, dây chuyền CIP.

• Y Tế: Tích hợp hệ thống khí nén trong thiết bị phân tích, tiệt trùng.

HƯỚNG DẪN LẮP ĐẶT VAN ĐẠP CHÂN KHÍ NÉN 4F

Để đảm bảo hiệu suất tối ưu, thực hiện 5 bước sau:

1. Chọn Mã Phù Hợp: Xác định ren 1/4″, mã 4F210-08, 4F210-08G, hoặc 4F210-08L (khóa).

2. Xác Định Lò Xo: Chọn loại có lò xo hồi vị hoặc khóa tùy nhu cầu.

3. Quấn Keo Lụa: Quấn keo lụa (cao su non) lên ren ngoài của cút nối và giảm thanh.

4. Kết Nối Cổng: Lắp ống khí vào P (cấp khí), A/B (ra xi lanh), R/S (xả khí, gắn giảm thanh).

5. Kiểm Tra: Cấp khí, đạp chân, kiểm tra dòng khí qua A/B, đảm bảo không rò rỉ.

NGUYÊN LÝ LÀM VIỆC CỦA VAN ĐẠP CHÂN KHÍ NÉN 4F

• Mã 4F210-08, 4F210-08G:

  • Không Đạp Chân: P thông A, B thông S, xi lanh ở vị trí ban đầu.

  • Đạp Chân: P thông B, A thông R, xi lanh chuyển động ngược lại.

  • Nhả Chân: Lò xo hồi vị, van trở về trạng thái P thông A.

• Mã 4F210-08L (Khóa):

  • Không Đạp: P thông A, B thông S.

  • Đạp Lần 1: P thông B, A thông R, van khóa vị trí (không cần giữ chân).

  • Đạp Lần 2: Trở về P thông A, B thông S.

• Đảm Bảo Kín: Phốt NBR ngăn rò rỉ, giảm thanh giảm tiếng ồn.

XỬ LÝ SỰ CỐ KHI SỬ DỤNG

1. Dòng Khí Sai Chiều:

   • Nguyên Nhân: Đấu sai cổng A/B.

   • Khắc Phục: Hoán đổi ống từ A sang B hoặc ngược lại.

2. Xì Hơi Ở Cổng R/S:

   • Nguyên Nhân: Xi lanh hỏng phốt hoặc nòng nhôm bị xước.

   • Khắc Phục: Kiểm tra, thay phốt xi lanh hoặc nòng.

3. Rò Rỉ Ở Ren:

   • Nguyên Nhân: Ren lỏng hoặc thiếu keo lụa.

   • Khắc Phục: Quấn lại keo lụa, siết chặt ren.

4. Van Không Hoạt Động:

   • Nguyên Nhân: Lò xo yếu hoặc phốt mòn.

   • Khắc Phục: Thay lò xo, phốt, hoặc liên hệ Khải Lợi để bảo hành.

VÌ SAO NÊN CHỌN VẬT TƯ CÔNG NGHIỆP KHẢI LỢI?

Vật Tư Công Nghiệp Khải Lợi mang lại nhiều lợi ích khi mua Van Đạp Chân Khí Nén 4F:

• Chất Lượng Đảm Bảo: Sản phẩm chính hãng, mới 100%, kiểm tra kỹ.

• Giá Cạnh Tranh: Giá hợp lý, ưu đãi cho đơn hàng lớn.

• Đa Dạng Mã: 4F210-08, 4F210-08G, 4F210-08L, đáp ứng mọi nhu cầu.

• Uy Tín Lâu Năm: Kinh nghiệm cung cấp thiết bị khí nén, đáng tin cậy.

• Hỗ Trợ Kỹ Thuật: Tư vấn, hướng dẫn lắp đặt, bảo trì tận tâm.

THỜI GIAN GIAO HÀNG VÀ BẢO HÀNH

• Thời Gian Giao Hàng:

  • Hàng có sẵn: Giao 1–3 ngày (nội thành 4 giờ, vùng lân cận cùng ngày).

  • Hàng gia công: 2–14 ngày.

  • Hàng nhập khẩu: 15–30 ngày (không cam kết thời gian chính xác nếu trùng lễ, tết).

• Bảo Hành: 6 tháng theo quy chuẩn sử dụng, đổi trả nếu lỗi nhà sản xuất. Liên hệ Vật Tư Công Nghiệp Khải Lợi để biết chi tiết.

LƯU Ý TRƯỚC KHI MUA VAN ĐẠP CHÂN KHÍ NÉN 4F

• Chọn mã có vỏ nhựa bảo vệ (4F210-08G) nếu cần an toàn.

• Xác định nhu cầu lò xo hồi vị (4F210-08) hoặc khóa (4F210-08L).

• Sử dụng bộ lọc tách nước để bảo vệ phốt và xi lanh.

• Kiểm tra xi lanh nếu xì hơi ở cổng R/S.

• Sử dụng ốc bít để chuyển đổi sơ đồ van (4/2 sang 3/2 hoặc 2/2).

• Liên hệ Khải Lợi để được tư vấn mã sản phẩm và phụ kiện.

CÂU HỎI THƯỜNG GẶP (FAQ)

1. Van Đạp Chân Khí Nén 4F là gì?
   Là thiết bị điều khiển khí nén bằng chân, thay đổi dòng khí cho xi lanh.

2. Sản phẩm dùng trong ngành nào?
   Dệt may, cơ khí, đóng gói, ô tô, thực phẩm, y tế, tự động hóa.

3. Cách chọn Van 4F phù hợp?
   Xác định ren 1/4″, mã 4F210-08, 4F210-08G, hoặc 4F210-08L (khóa).

4. Lắp đặt sản phẩm có khó không?
   Dễ, quấn keo lụa, kết nối cổng P/A/B/R/S, cố định van, vận hành ngay.

5. Thời gian giao hàng là bao lâu?
   Hàng có sẵn giao 1–3 ngày, gia công 2–14 ngày, nhập khẩu 15–30 ngày.

6. Chính sách bảo hành thế nào?
   Bảo hành 6 tháng, đổi trả nếu lỗi nhà sản xuất, liên hệ Khải Lợi.

7. Sản phẩm chịu áp suất cao không?
   Có, hoạt động 0–10 kg/cm², chịu tối đa 12 kg/cm².

8. Có cần bảo trì sản phẩm không?
   Có, kiểm tra phốt, lò xo, sử dụng bộ lọc tách nước.

9. Van 4F dùng với thiết bị nào?
   Xi lanh khí nén, van điện từ 4V210-08, ống PU/PE, đồng hồ áp suất.

10. Tại sao chọn Khải Lợi?
    Sản phẩm  chính hãng, giá tốt, hỗ trợ kỹ thuật chuyên nghiệp.

KẾT LUẬN

Van Đạp Chân Khí Nén 4F từ Vật Tư Công Nghiệp Khải Lợi là giải pháp điều khiển khí nén hiệu quả, mang lại độ chính xác, độ bền, và tính linh hoạt cho các hệ thống tự động hóa.
Với thiết kế kim loại chống gỉ, lò xo bền bỉ, và khả năng đóng/mở nhanh, sản phẩm đáp ứng nhu cầu đa dạng trong dệt may, cơ khí, và sản xuất.
Liên hệ ngay với Khải Lợi để nhận tư vấn, báo giá chi tiết và trải nghiệm dịch vụ chuyên nghiệp!
